Серия 1.141-1 Панели перекрытий железобетонные многопустотные. Выпуск 3 Предварительно напряженные панели с круглым пустотами длиной 538 см, шириной 149 и 119 см, армированные из стали класса А-IV

Методы натяжения- механический и электротермический

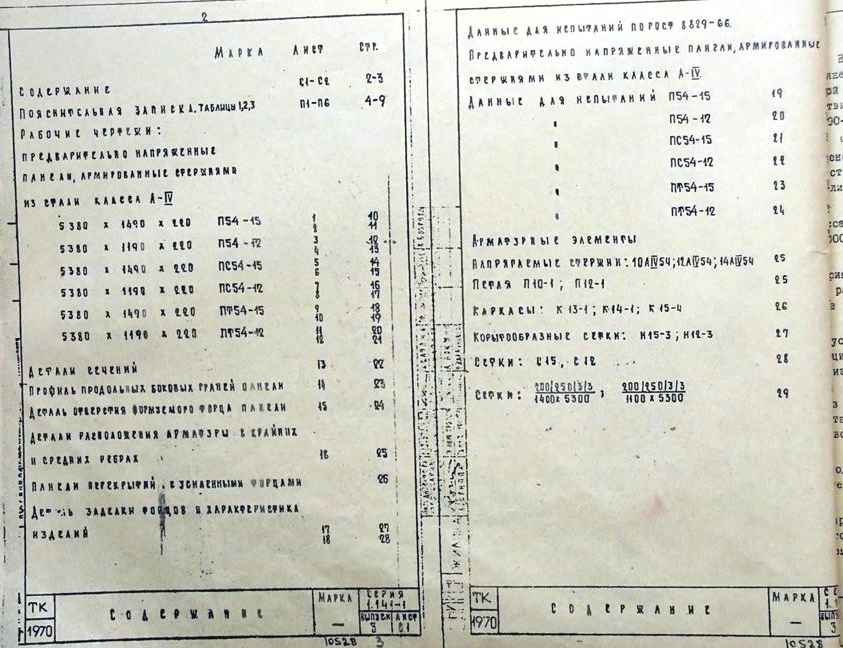

Содержание – 2 стр

843 × 648 пикс.     Открыть в новом окне

Пояснительная записка – 4 стр

В альбом включены рабочие чертежи предварительно напряженных панелей перекрытий с круглыми пустотами длиной 598 см, шириной 149 и 119 см, разработанные в соответствии с СНиП П-В.I-62 и Указаниями СН 390-69.

Чертежи изделий предназначены для обязательного применения при проектировании и строительстве жилых и общественных зданий и для массового производства этих изделий предприятиями строительной промышленности.

Панели армирования стержневой горячекатаной сталью класса А-IУ периодического профиля (ГОСТ 5781-61),  = 6000 кг/см2, Rа=5100 кг/см2

Каждому изделию присвоена определенная марка, так, например, ПТ63-15 обозначает панель с круглыми пустотами под расчетную нагрузку 800 кг/м2 (без учета собственного веса панели), длиной 628 см и шириной 149 см.

Внесение изменений и обозначения марок изделий не допускается. Марки изделий проставляются на чертежах и в спецификациях проектов, в заказах заводам-изготовителям и на изделиях.

Рабочие чертежи разработаны на расчетные нагрузки (без учета собственного веса панели) 450, 600 и 800 кг/м2. Состав нагрузок, принятых при расчете панелей перекрытий приводится в табл.1

Рабочие чертежи панелей разработаны с учетом двух методов натяжения: механического и электротермического. Категория трещиностойкости3. Проектная марка бетона 200.

Величины контролируемых предварительных напряжений в арматуре определялись исходя из принятой на заводах поточно-агрегатной или конвейерной технологии с натяжением арматуры на упоры.

В табл. 2 и 3 даны принятые в расчетах значения предварительных напряжений в арматуре и потери напряжений до и после обжатия бетона.

Панели запроектированы с одним закрытым торцом, заделываемым в заводских условиях в процессе формования панели. Применение кругло пустотных панелей без заделки открытого торца допускается в тех случаях, когда величина расчетного сопротивления в стенах на уровне поверхности панелей не превышает 17 кг/см2.

В альбоме приведены панели перекрытий с усиленными торцами, предназначенные для применения в тех случаях, когда величина расчетного сопротивления в стенах превышает 17 кг/см2; марки этих панелей обозначены с индексом «а». В указанных панелях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами. В чертежах приводятся детали заделки торцов и величины расчетных нагрузок, допускаемых на торцы.

Длина втягиваемых стержней показана условно равной длине панели. Длину заготовки натягиваемых стержней арматуры следует определять с учетом выпусков для захватных приспособлений, применяемых на заводах.

При электротермическом способе натяжения длину заготовки арматуры следует определять в соответствии с указаниями «Инструкции по технологии предварительного напряжения стержневой, проволочной и прядевой арматуры железобетонных конструкций электротермическим способом». (НИИЖБ Госстроя СССР, 1962 г.) с учетом особенностей технологии, принятой на заводах.

Глубина опирания панелей должна быть не менее 100 мм.

Место опирания панелей при складировании и транспортировании принимается на расстоянии 300 мм от торца.

Чертежи альбома не предусматривают изготовления панелей с «качающимися» упорами в бетоне торцевой части панели.

Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.

Верхние сетки приняты по ГОСТ 8478-56 «Сетки сварные для армирования железобетонных конструкций».

Изготовление каркасов и сеток должно производиться контактной точечной электросваркой в соответствии с требуемыми действующих нормативных документов.

Для подъемных петель следует применять горячекатаную арматурную сталь класса А-I марок ВМ Ст.3сп, ВМ Ст.3пс, ВК Ст.3сп и ВК Ст.3пс. Сталь марок ВМ Ст.3пс и ВК Ст.3пс.

В случаях монтажа конструкций при температуре минус 40 МЉС и ниже не применяется.

Условные обозначения арматурных сталей и рабочих чертежей приняты по СНиП I-В.4-62

Для обеспечения распределения нагрузки на смежные панели и требований по звукоизоляции перекрытий, в проектах должны быть даны указания о необходимости тщательного заполнения швов бетоном марки не ниже 150 или раствором марки не ниже 100.

Изготовление, приемку, паспортизацию, хранение и транспортирование панелей производить по ГОСТ 9561-66 с учетом указаний СНиП I-В.5-62 и I-В.5.I-62, проверку прочности, жесткости и трещиностойкости по ГОСТ 8829-66, монтаж по СНиП II-В.3-62.

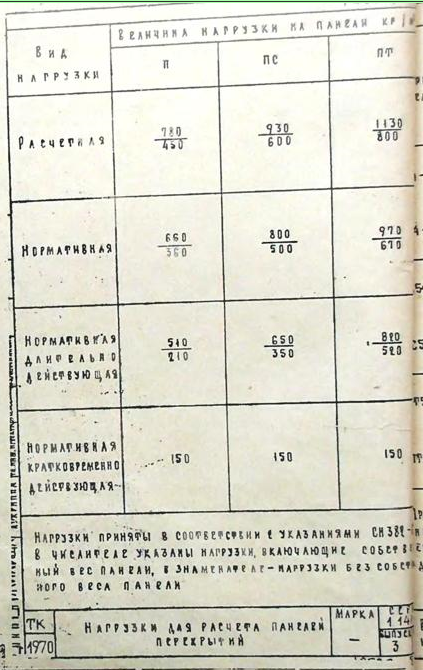

Таблица 1. Нагрузки для расчета панелей перекрытий

423 × 670 пикс.     Открыть в новом окне

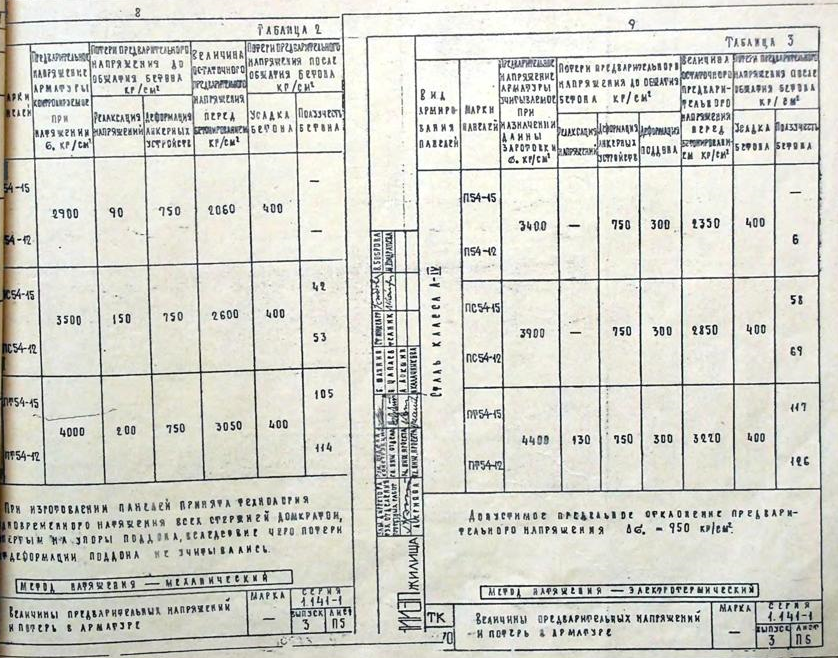

Таблица 2 и 3. Величины предварительных напряжений и потерь в арматуре

838 × 658 пикс.     Открыть в новом окне

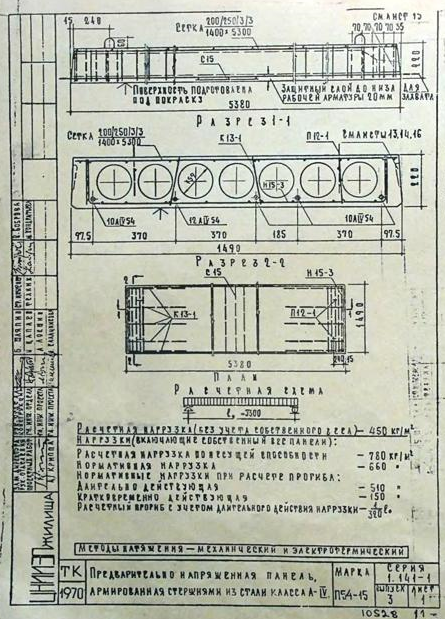

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 10 стр

445 × 619 пикс.     Открыть в новом окне

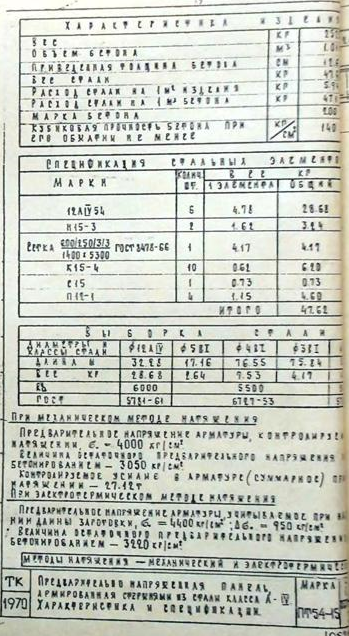

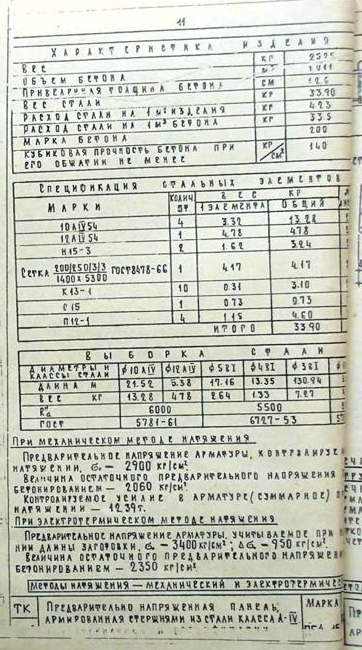

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 11 стр

362 × 650 пикс.     Открыть в новом окне

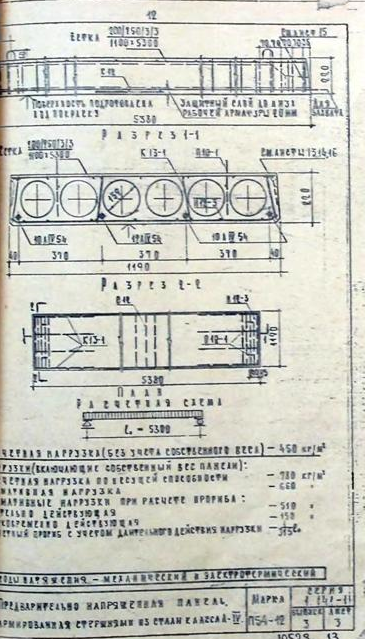

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 12 стр

365 × 639 пикс.     Открыть в новом окне

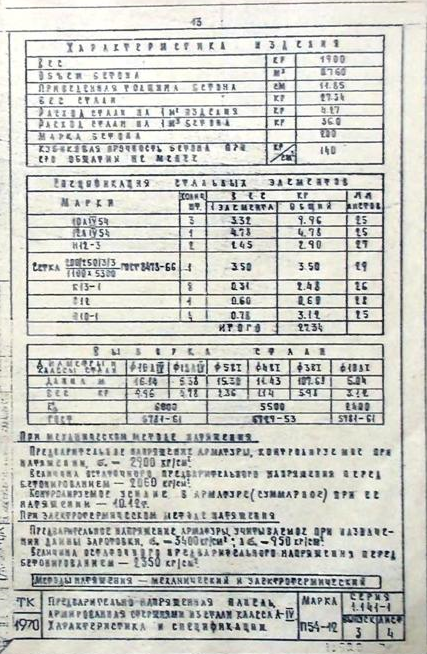

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 13 стр

427 × 654 пикс.     Открыть в новом окне

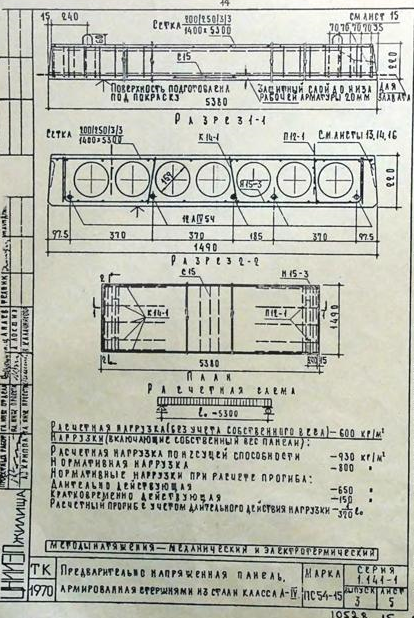

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 14 стр

414 × 618 пикс.     Открыть в новом окне

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 15 стр

388 × 627 пикс.     Открыть в новом окне

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 16 стр

404 × 668 пикс.     Открыть в новом окне

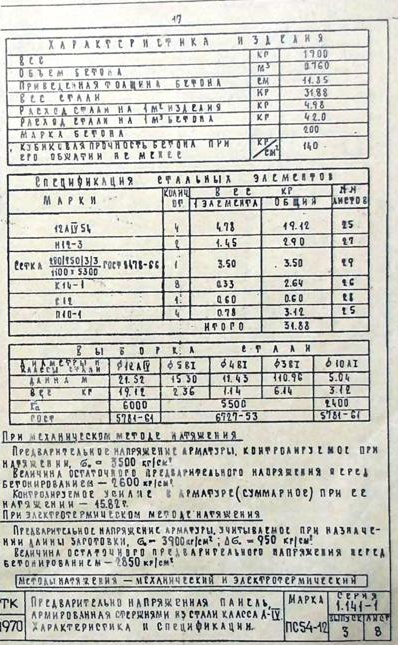

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 17 стр

398 × 645 пикс.     Открыть в новом окне

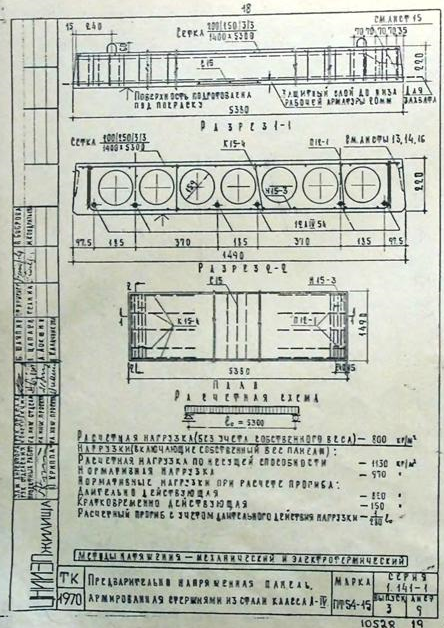

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 18 стр

444 × 628 пикс.     Открыть в новом окне

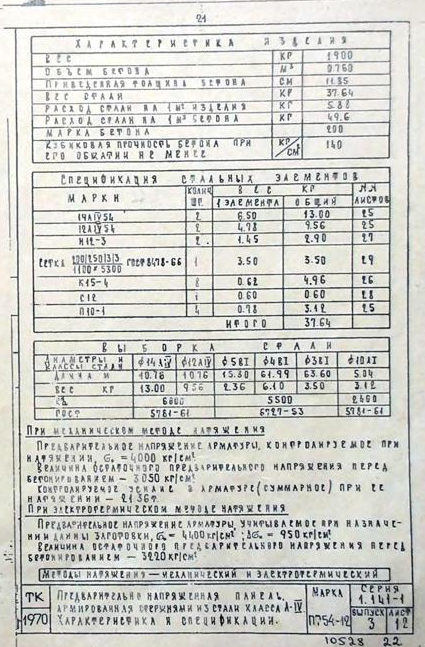

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 19 стр

349 × 636 пикс.     Открыть в новом окне

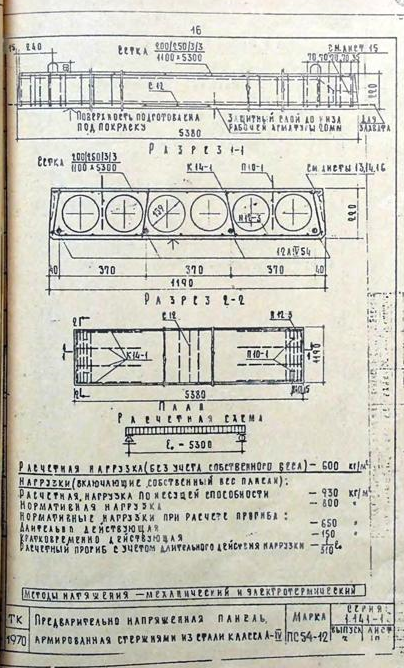

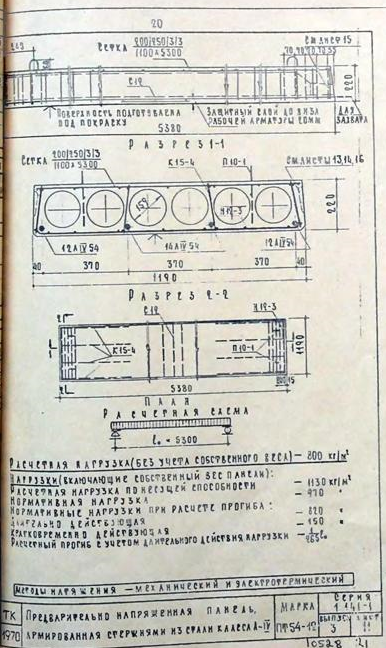

Предварительно напряженная панель, армированная стержнями из стали класса А-IV – 20 стр

386 × 648 пикс.     Открыть в новом окне

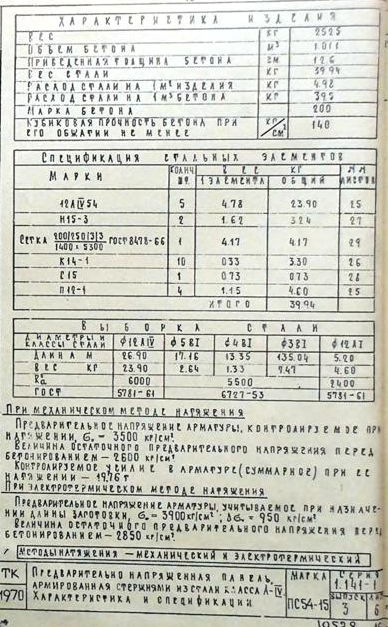

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Характеристика и спецификации – 21 стр

425 × 647 пикс.     Открыть в новом окне

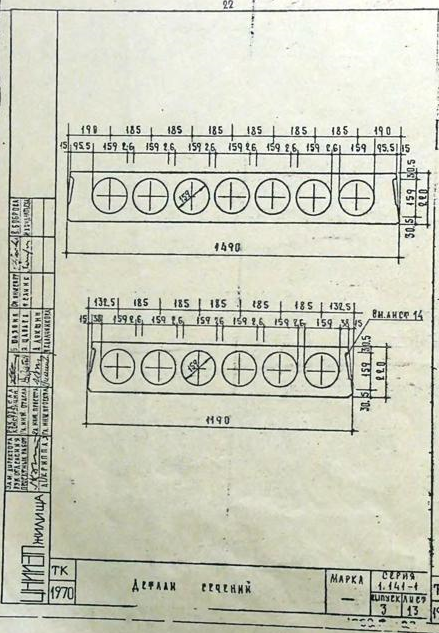

Детали сечений – 22 стр

439 × 633 пикс.     Открыть в новом окне

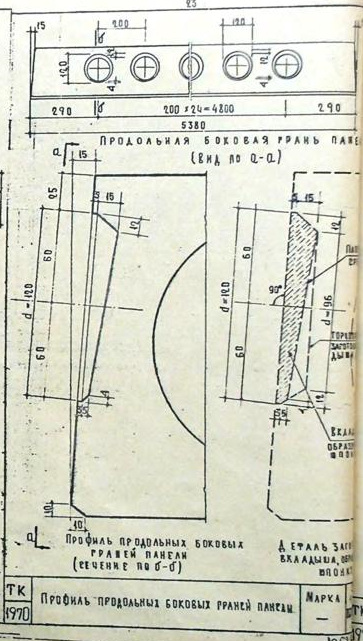

Профиль продольных боковых граней панели – 23 стр

363 × 641 пикс.     Открыть в новом окне

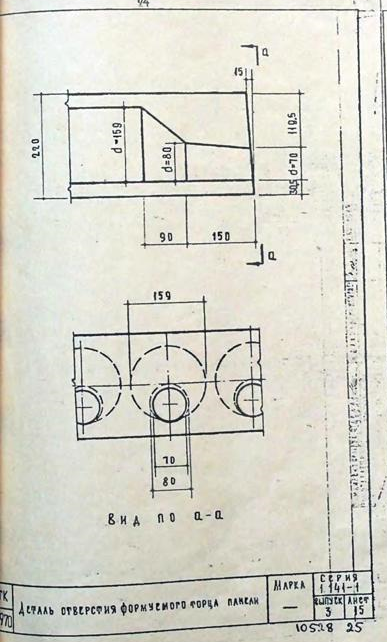

Деталь отверстия формуемого торца панели – 24 стр

387 × 642 пикс.     Открыть в новом окне

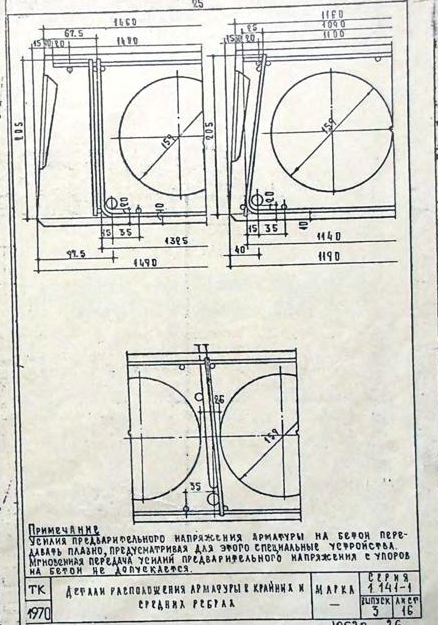

Детали расположения арматуры в крайних и средних ребрах – 25 стр

438 × 625 пикс.     Открыть в новом окне

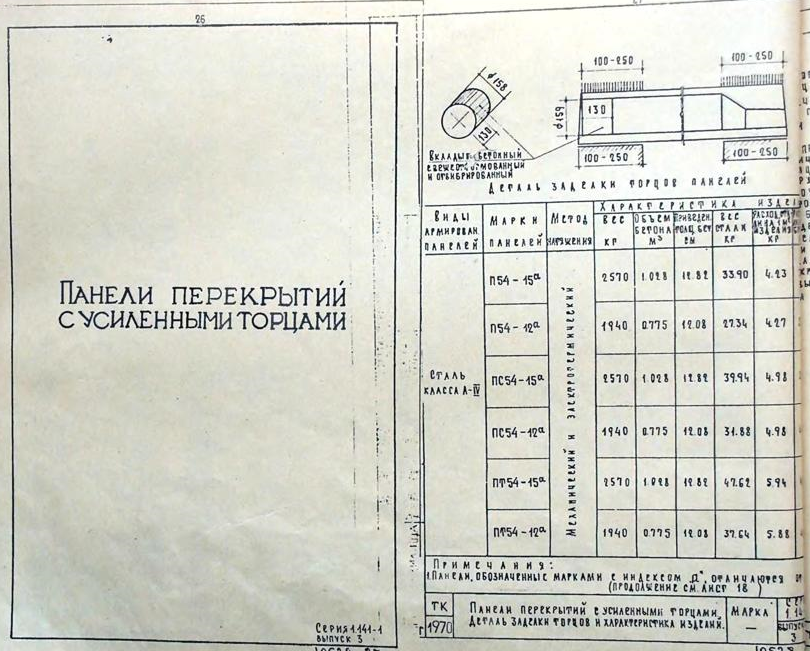

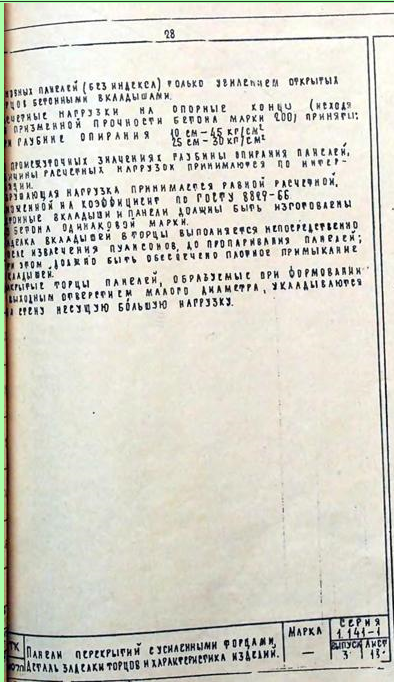

Панели перекрытия с усиленными торцами. Деталь заделки торцов и характеристика изделий – 27 стр

810 × 651 пикс.     Открыть в новом окне

394 × 682 пикс.     Открыть в новом окне

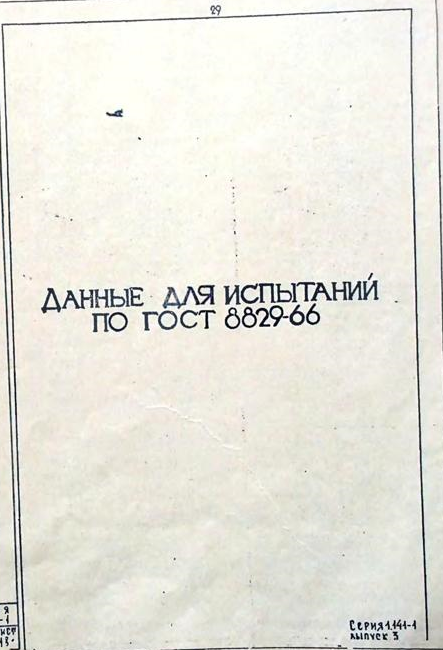

Данные для испытаний по ГОСТ 8829-66 – 29 стр

443 × 650 пикс.     Открыть в новом окне

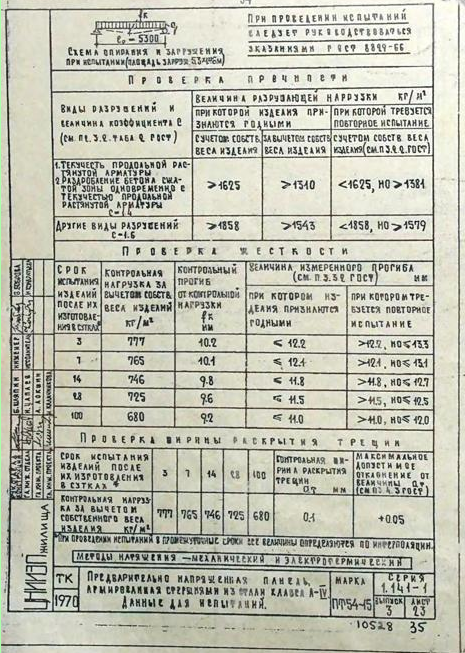

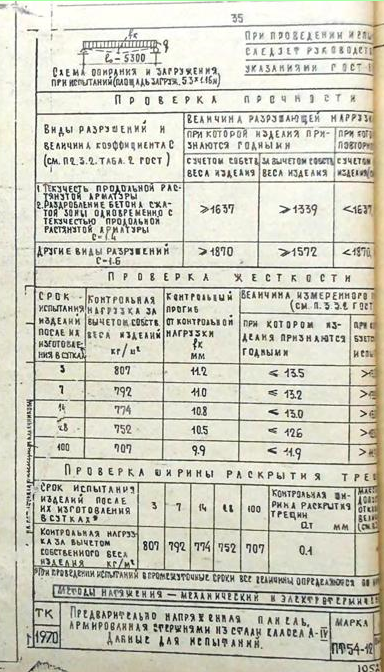

Предварительно напряженная панель, армированная стержнями из стали класса А-IV. Данные для испытаний – 34 стр

465 × 653 пикс.     Открыть в новом окне

384 × 672 пикс.     Открыть в новом окне

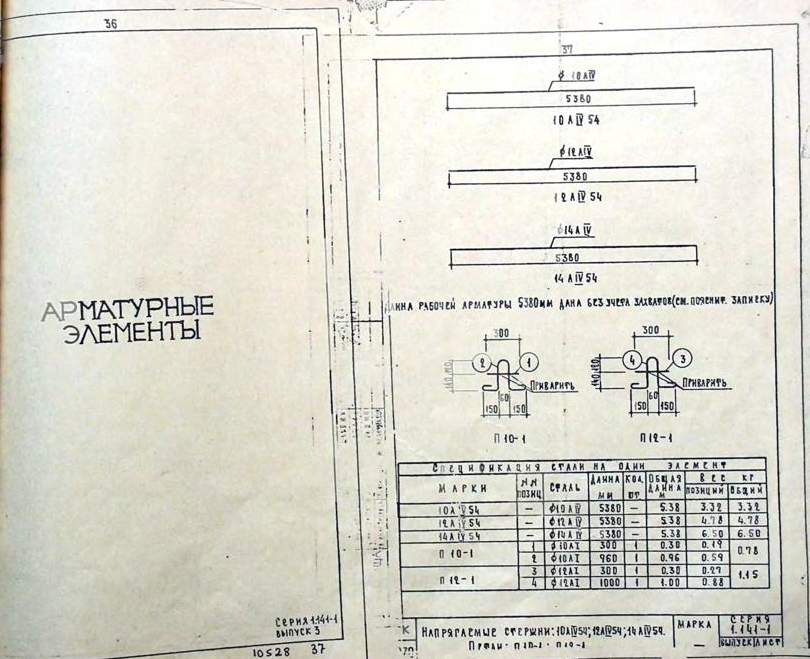

Напрягаемые стержни: 10АIV54; 12АIV54; 14АIV54; Петля П10-1, П12-1 – 37 стр

810 × 659 пикс.     Открыть в новом окне

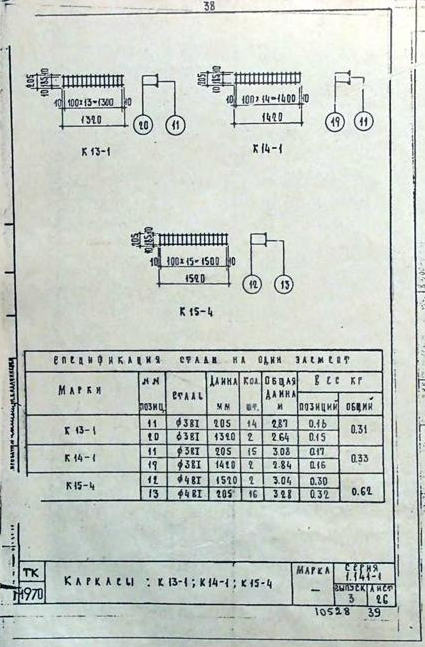

Каркасы: К13-1; К14-1; К15-1 – 38 стр

425 × 647 пикс.     Открыть в новом окне

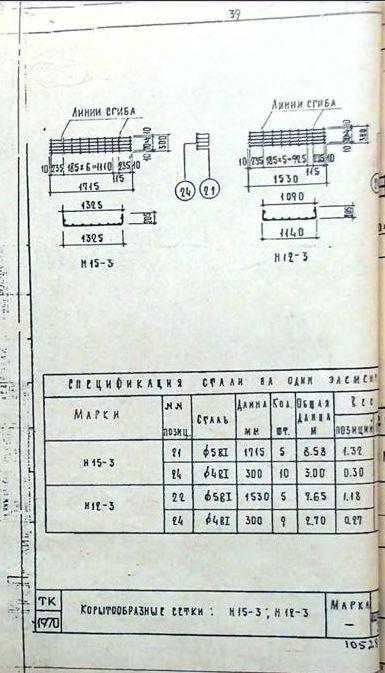

Корытообразные сетки: Н15-3; Н12-3 – 39 стр

385 × 673 пикс.     Открыть в новом окне

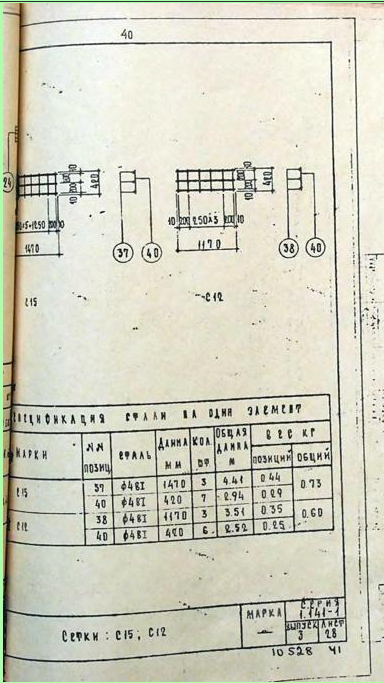

Сетки: С15; С12 – 40 стр

384 × 683 пикс.     Открыть в новом окне

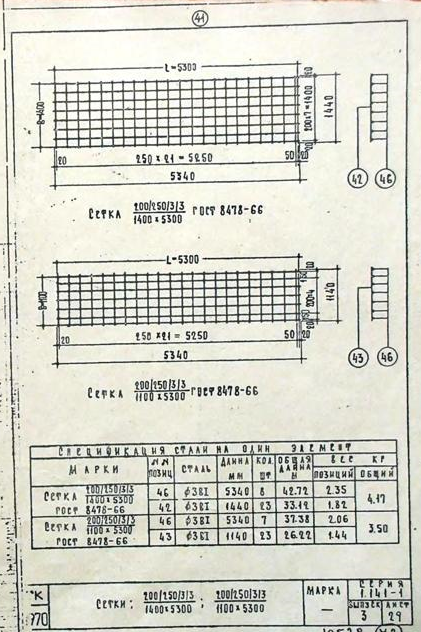

Сетки: – 41 стр

421 × 632 пикс.     Открыть в новом окне
