Серия 1.141-1 Панели перекрытий железобетонные многопустотные. Выпуск 7 Предварительно напряженные панели с круглым пустотами длиной 418 см, шириной 149 и119 см, армированные сетками с рабочей арматурой из стали класса А-III

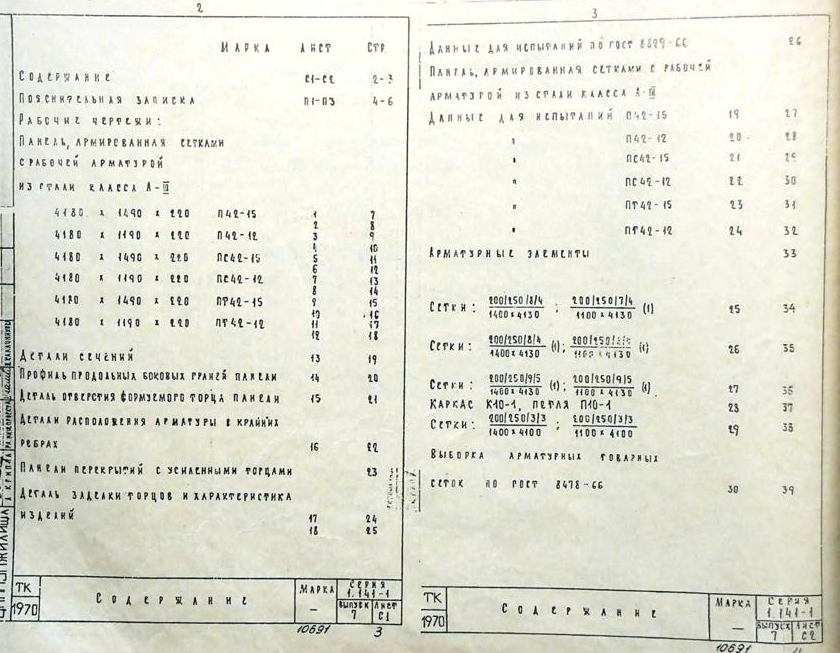

Содержание – 2 стр

840 × 653 пикс.     Открыть в новом окне

Пояснительная записка – 4 стр

В альбом включены рабочие чертежи панелей перекрытий (без предварительного напряжения) с круглыми пустотами длиной 418 см, шириной 149 и 119 см, разработанные в соответствии с ГОСТ 9561-66 и СНиП П-В.I-62.

Чертежи изделий предназначены для обязательного применения при проектировании и строительстве жилых и общественных зданий и для массового производства этих изделий предприятиями строительной промышленности.

Панели армирования сетками по ГОСТ 8478-66, с рабочей арматурой из стали класса А-III периодического профиля (ГОСТ 5781-61),  = 4000 кг/см2, Rа=3400 кг/см2

Каждому изделию присвоена определенная марка, так, например, ПТ42-15 обозначает панель с круглыми пустотами под расчетную нагрузку 800 кг/м2 (без учета собственного веса панели), длиной 418 см и шириной 149 см.

Внесение изменений и обозначения марок изделий не допускается. Марки изделий проставляются на чертежах и в спецификациях проектов, в заказах заводам-изготовителям и на изделиях.

Рабочие чертежи разработаны на расчетные нагрузки (без учета собственного веса панели) 450, 600 и 800 кг/м2. Проектная марка бетона 200.Состав нагрузок, принятых при расчете панелей перекрытий приводится в табл.1

Панели запроектированы с одним закрытым торцом, заделываемым в заводских условиях в процессе формования панели. Применение кругло пустотных панелей без заделки открытого торца допускается в тех случаях, когда величина расчетного сопротивления в стенах на уровне поверхности панелей не превышает 17 кг/см2.

В альбоме приведены панели перекрытий с усиленными торцами, предназначенные для применения в тех случаях, когда величина расчетного сопротивления в стенах превышает 17 кг/см2; марки этих панелей обозначены с индексом «а».

В указанных панелях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами. В чертежах приводятся детали заделки торцов и величины расчетных нагрузок, допускаемых на торцы.

Глубина опирания панелей должна быть не менее 100 мм.

Место опирания панелей при складировании и транспортировании принимается на расстоянии 300 мм от торца.

Верхние сетки приняты по ГОСТ 8478-56 «Сетки сварные для армирования железобетонных конструкций».

Изготовление каркасов и сеток должно производиться контактной точечной электросваркой в соответствии с требуемыми действующих нормативных документов.

Для подъемных петель следует применять горячекатаную арматурную сталь класса А-I марок ВМ Ст.3сп, ВМ Ст.3пс, ВК Ст.3сп и ВК Ст.3пс. Сталь марок ВМ Ст.3пс и ВК Ст.3пс.

В случаях монтажа конструкций при температуре минус 40 МЉС и ниже не применяется.

Условные обозначения арматурных сталей и рабочих чертежей приняты по СНиП I-В.4-62

Для обеспечения распределения нагрузки на смежные панели и требований по звукоизоляции перекрытий, в проектах должны быть даны указания о необходимости тщательного заполнения швов бетоном марки не ниже 150 или раствором марки не ниже 100.

Изготовление, приемку, паспортизацию, хранение и транспортирование панелей производить по ГОСТ 9561-66 с учетом указаний СНиП I-В.5-62 и I-В.5.I-62, проверку прочности, жесткости и трещиностойкости по ГОСТ 8829-66, монтаж по СНиП III-В.3-62.

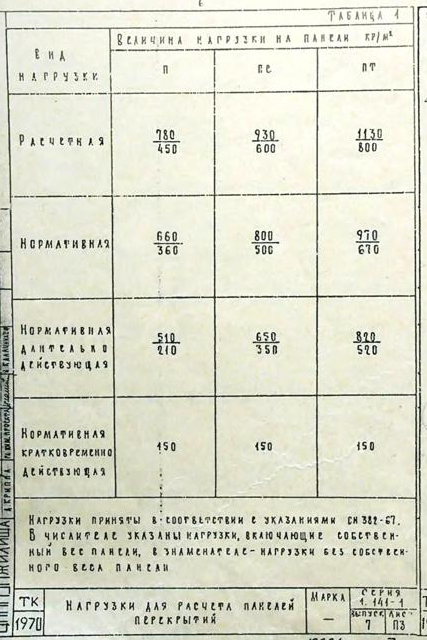

Таблица 1. Нагрузки для расчета панелей перекрытий

427 × 640 пикс.     Открыть в новом окне

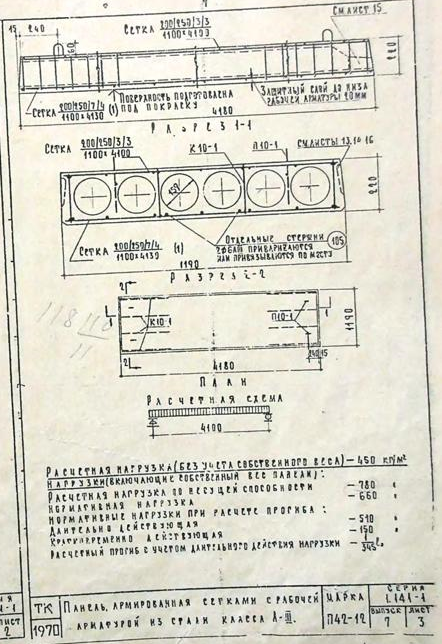

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 7 стр

425 × 653 пикс.     Открыть в новом окне

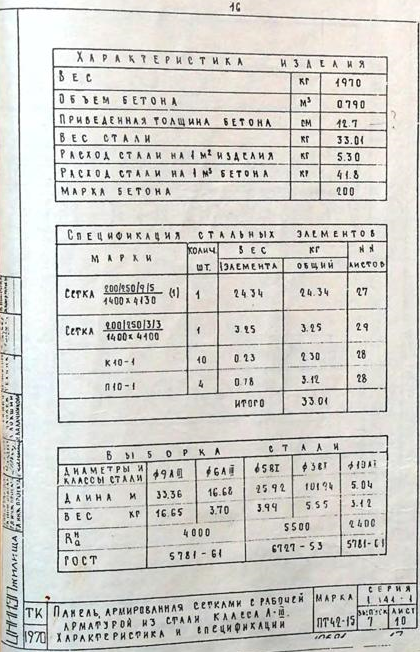

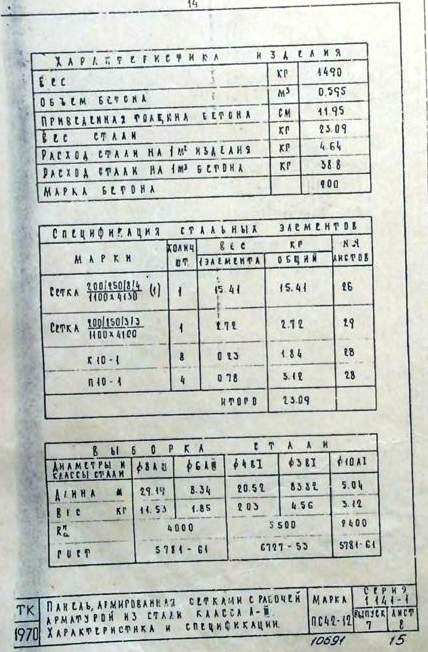

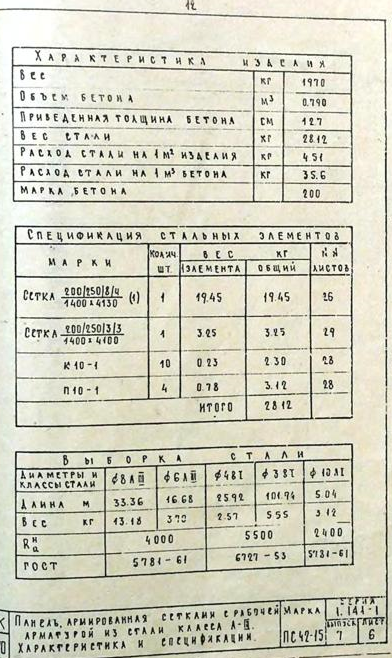

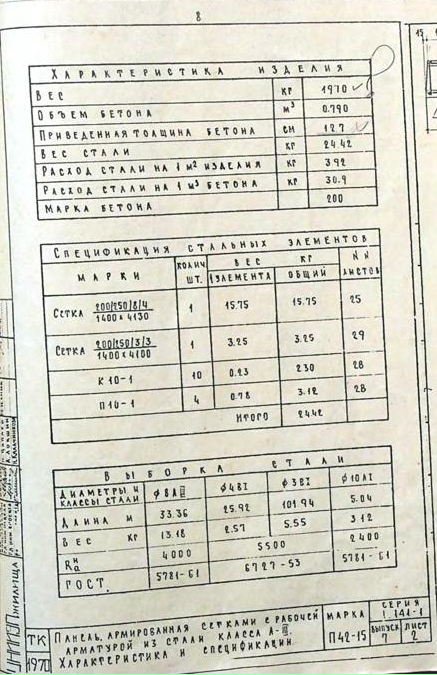

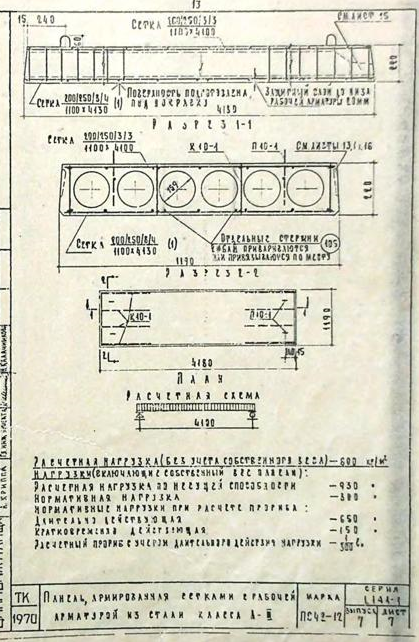

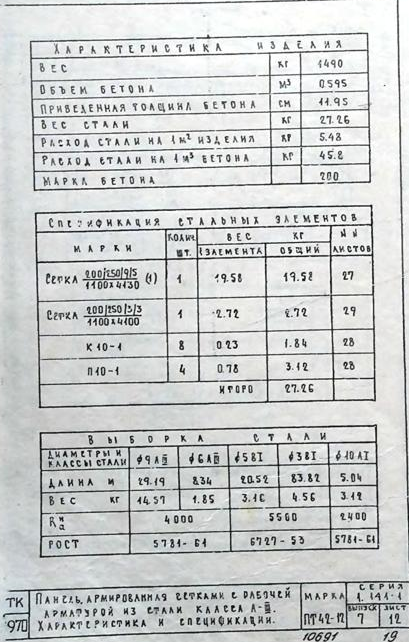

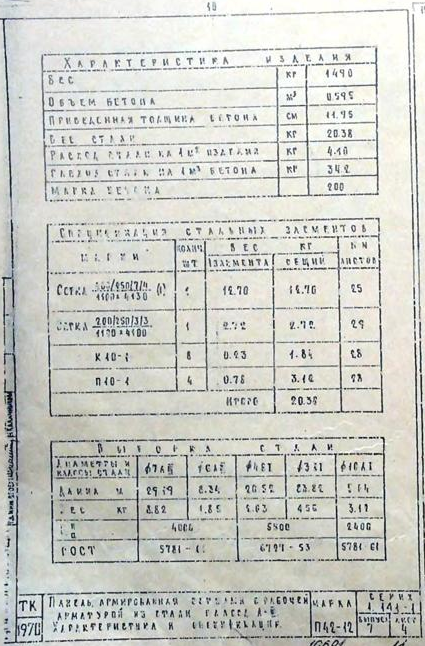

Панель, армированная сетками с рабочей арматурой из стали класса А-III. Характеристика и спецификации – 8 стр

437 × 675 пикс.     Открыть в новом окне

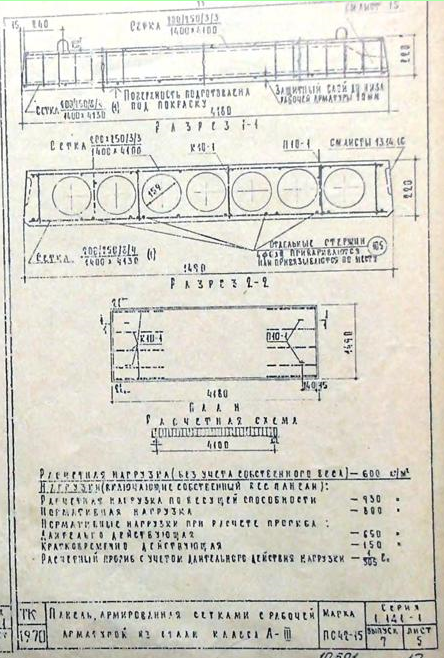

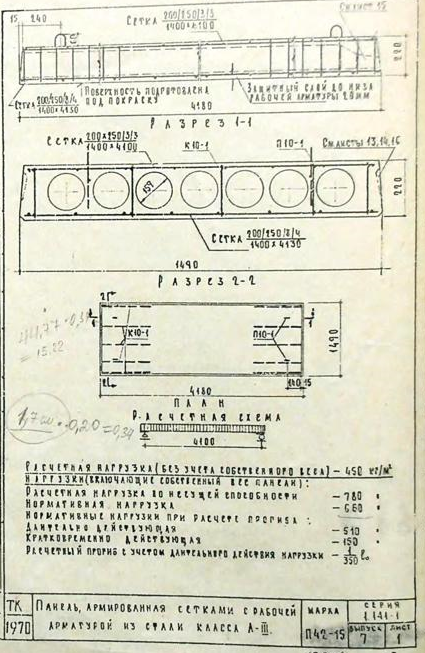

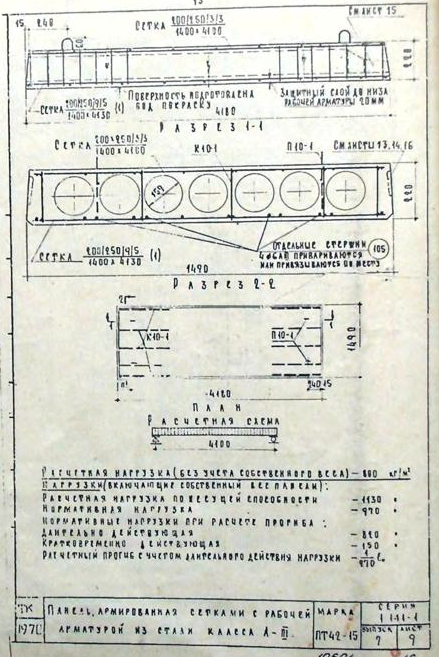

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 9 стр

442 × 644 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 10 стр

425 × 646 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 11 стр

444 × 658 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 12 стр

392 × 658 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 13 стр

419 × 642 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III. Характеристика и спецификации – 14 стр

428 × 652 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 15 стр

439 × 657 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III. Характеристика и спецификации – 16 стр

420 × 652 пикс.     Открыть в новом окне

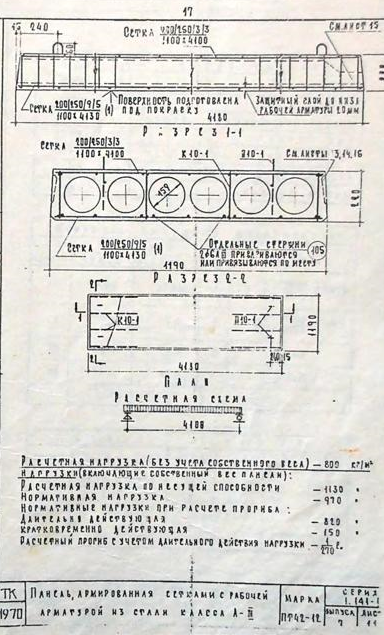

Панель, армированная сетками с рабочей арматурой из стали класса А-III – 17 стр

384 × 635 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из стали класса А-III. Характеристика и спецификации – 18 стр

409 × 642 пикс.     Открыть в новом окне

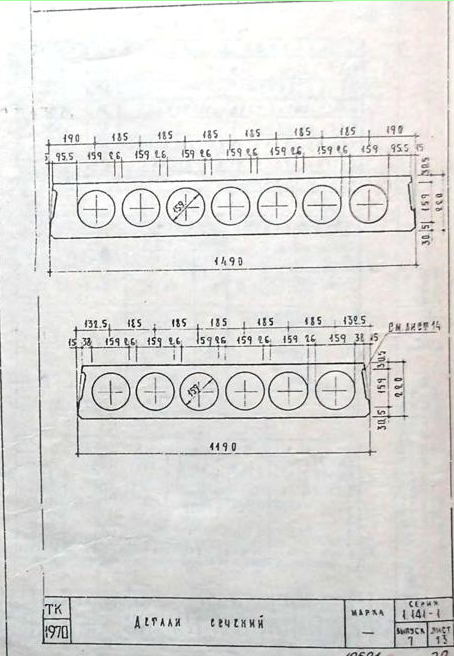

Детали сечений – 19 стр

454 × 656 пикс.     Открыть в новом окне

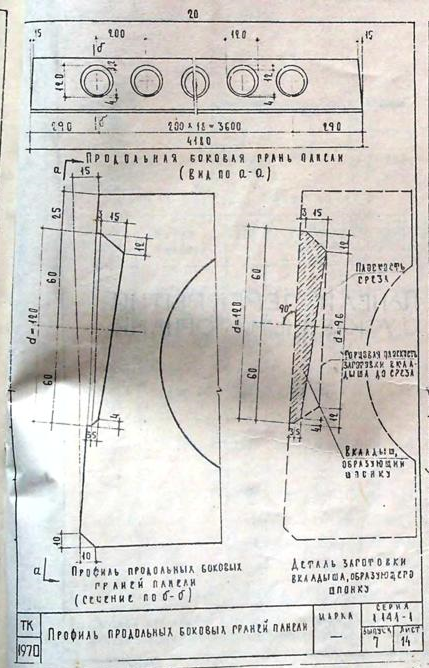

Профиль продольных боковых граней панели – 20 стр

429 × 668 пикс.     Открыть в новом окне

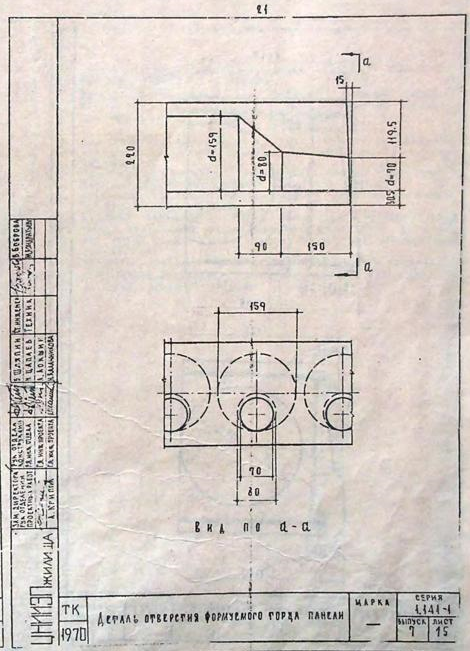

Деталь отверстия формуемого торца панели – 21 стр

470 × 651 пикс.     Открыть в новом окне

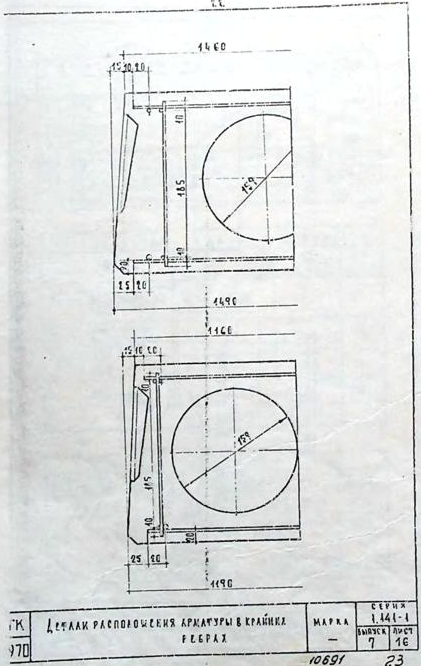

Детали расположения арматуры в крайних ребрах – 22 стр

421 × 666 пикс.     Открыть в новом окне

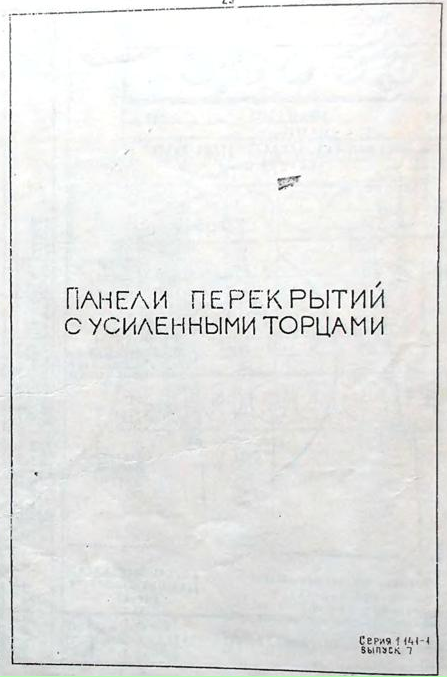

Панели перекрытий с усиленными торцами – 23 стр

447 × 677 пикс.     Открыть в новом окне

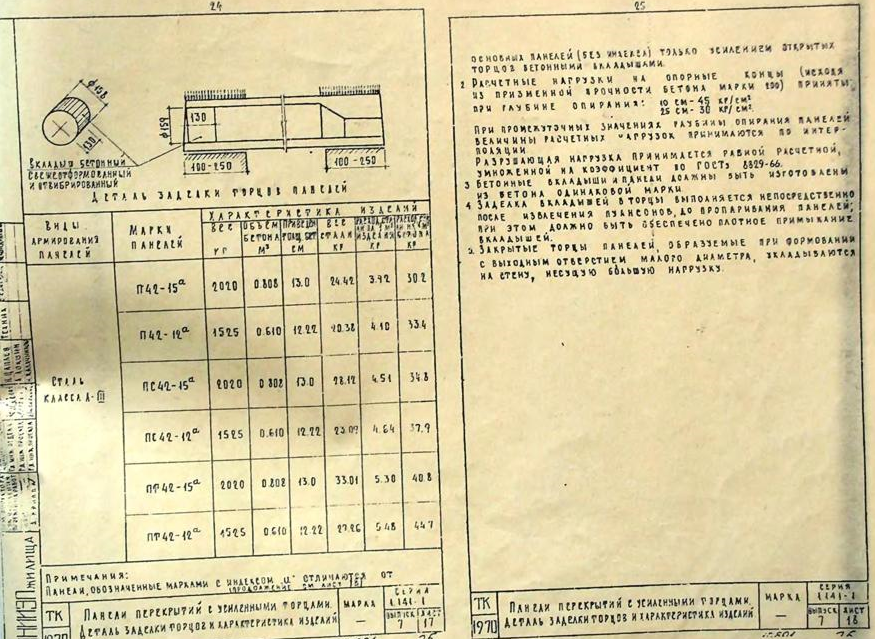

Панели перекрытий с усиленными торцами. Деталь заделки торцов и характеристика изделий – 24 стр

875 × 639 пикс.     Открыть в новом окне

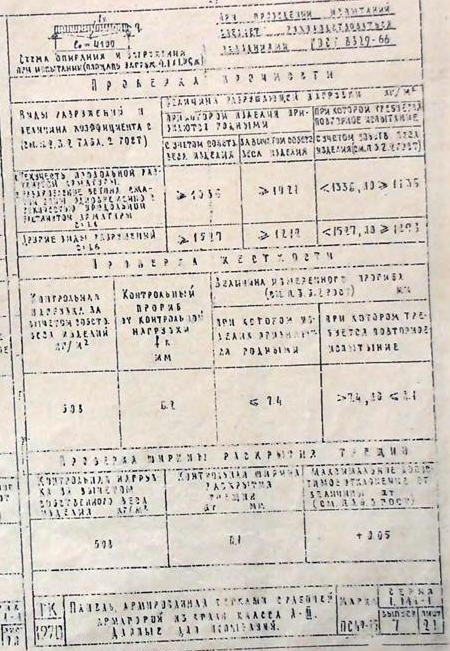

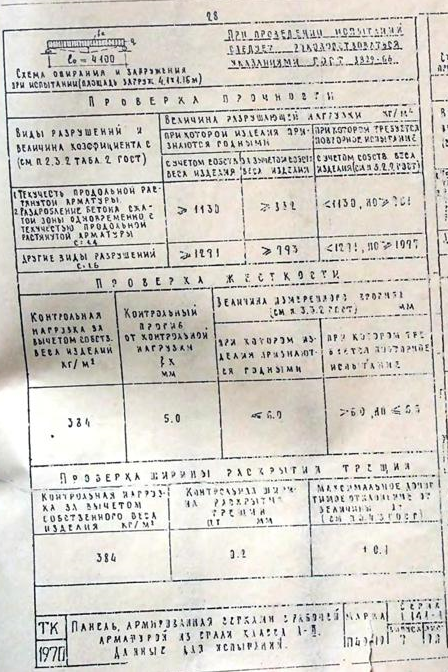

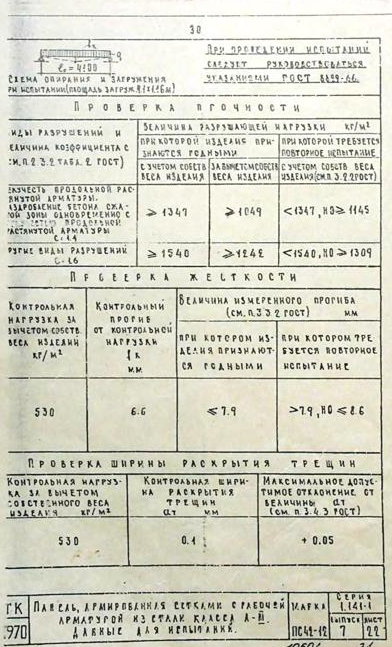

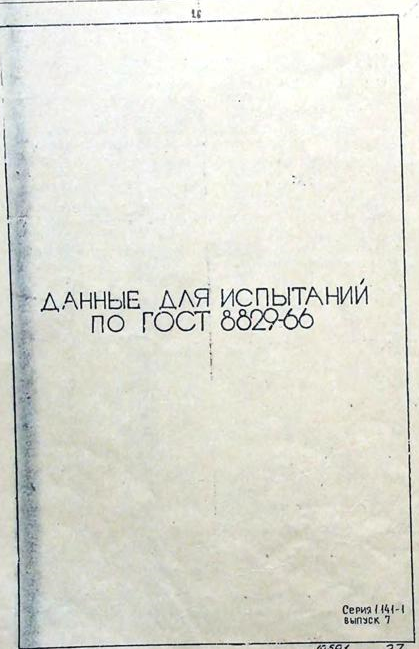

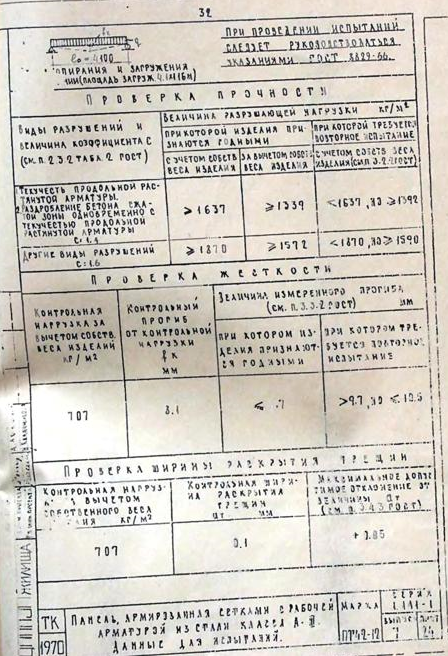

Данные для испытаний по ГОСТ 8829-66 – 26 стр

419 × 649 пикс.     Открыть в новом окне

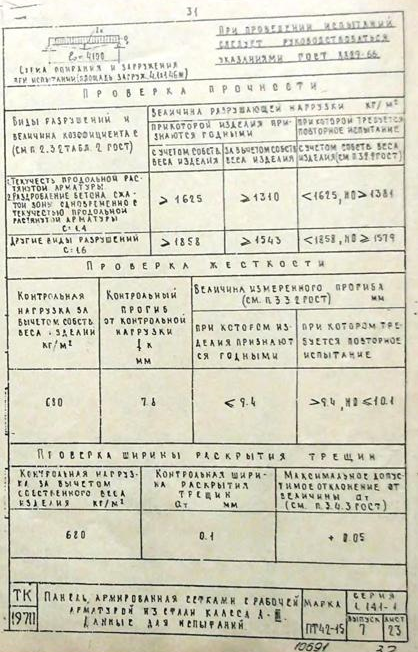

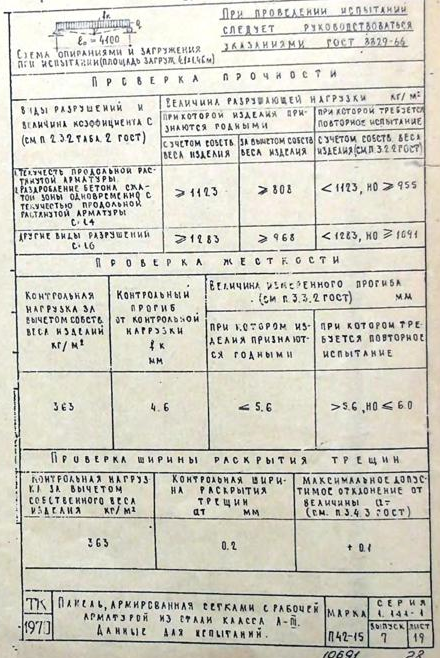

Панель, армированная сетками с рабочей арматурой из стали класса А-III. Данные для испытаний – 27 стр

440 × 658 пикс.     Открыть в новом окне

448 × 672 пикс.     Открыть в новом окне

450 × 651 пикс.     Открыть в новом окне

392 × 647 пикс.     Открыть в новом окне

418 × 652 пикс.     Открыть в новом окне

448 × 656 пикс.     Открыть в новом окне

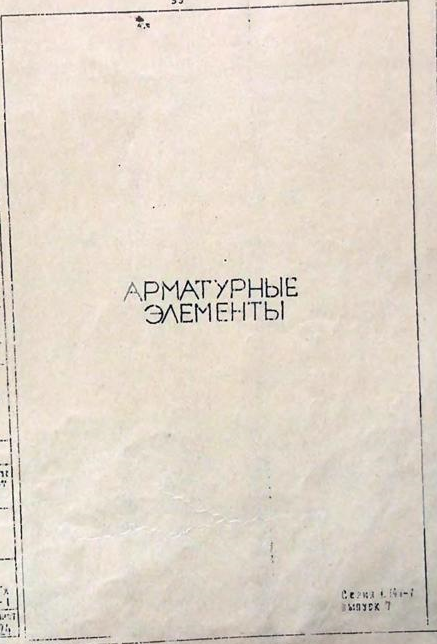

Арматурные элементы – 33 стр

437 × 644 пикс.     Открыть в новом окне

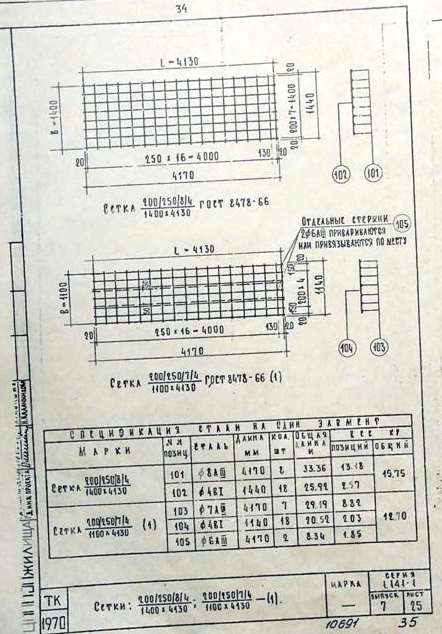

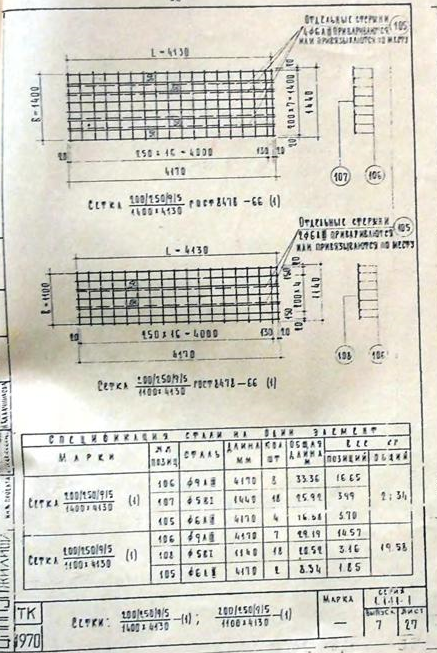

Сетки: - 34 стр

442 × 634 пикс.     Открыть в новом окне

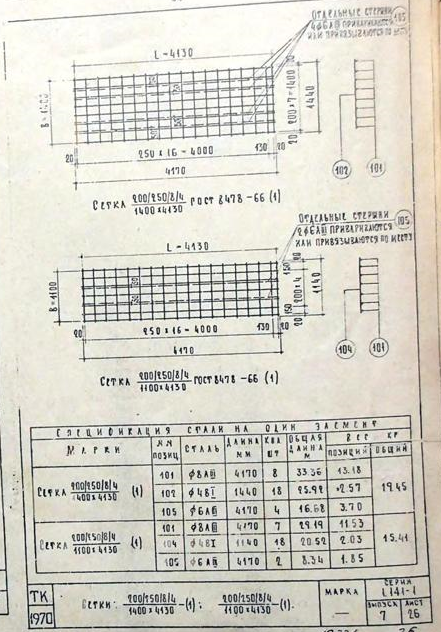

Сетки: - 35 стр

441 × 632 пикс.     Открыть в новом окне

Сетки: - 36 стр

437 × 653 пикс.     Открыть в новом окне

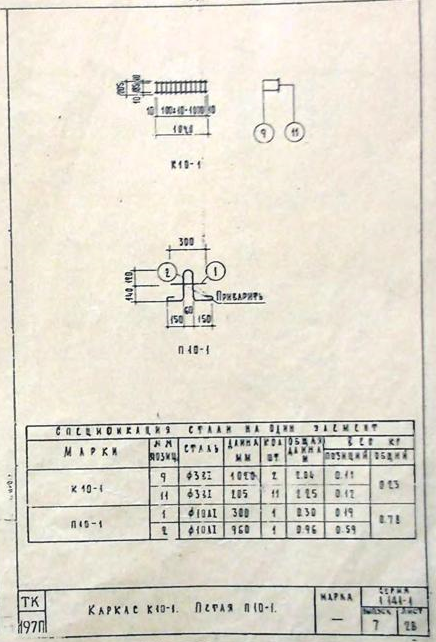

Каркас К10-1; Петля П10-1 - 37 стр

436 × 642 пикс.     Открыть в новом окне

Сетки: - 38 стр

428 × 657 пикс.     Открыть в новом окне

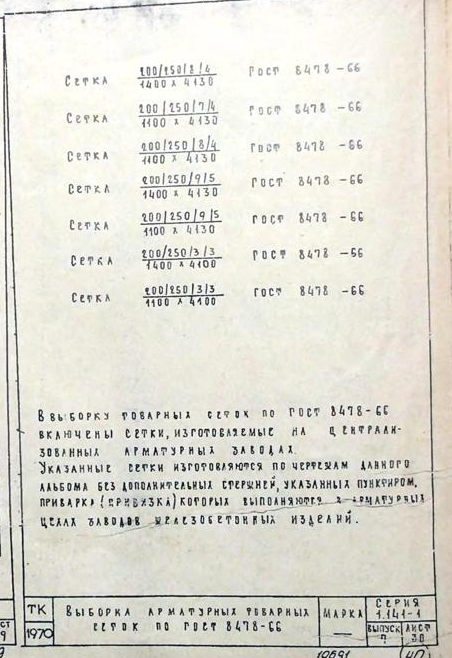

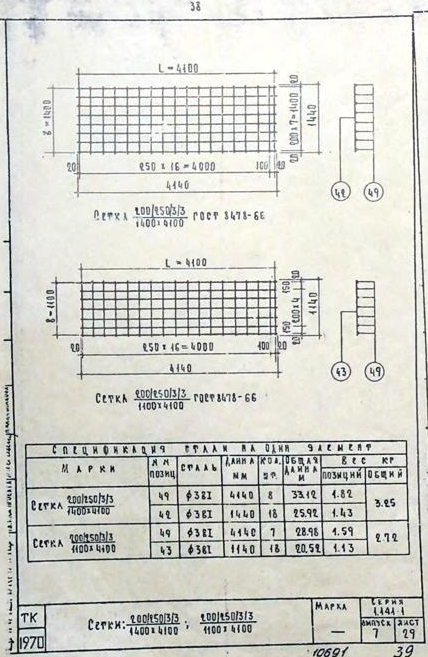

Выборка арматурных товарных сеток по ГОСТ 8478-66 - 39 стр
