Серия 1.141-1 Панели перекрытий железобетонные многопустотные. Выпуск 12 Панели с круглым пустотами длиной 268 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III и В-I

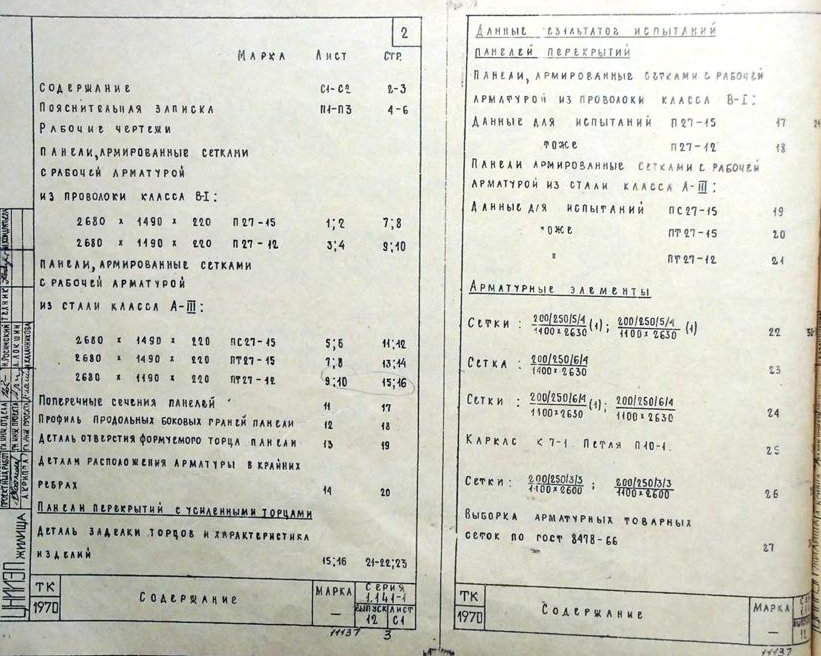

Содержание – 2 стр

821 × 656 пикс.     Открыть в новом окне

Пояснительная записка – 4 стр

В выпуск включены рабочие чертежи панелей перекрытий (без предварительного напряжения) с круглыми пустотами длиной 268 см, шириной 149 и 119 см, разработанные в соответствии с ГОСТ 9561-66 и СНиП П-В.I-62.

Чертежи изделий предназначены для обязательного применения при проектировании и строительстве жилых и общественных зданий и для массового производства этих изделий предприятиями строительной промышленности.

Панели армирования сетками по ГОСТ 8478-66, с рабочей арматурой из стали класса А-III периодического профиля (ГОСТ 5781-61), = 4000 кг/см2, Rа=3400 кг/см2 и класс В-I  = 5500 кг/см2, Ra=3150 кг/см2 (ГОСТ 6727-53)

Каждому изделию присвоена определенная марка, так, например, ПТ27-15 обозначает панель с круглыми пустотами под расчетную нагрузку 800 кг/м2 (без учета собственного веса панели), длиной 268 см и шириной 149 см.

Внесение изменений и обозначения марок изделий не допускается. Марки изделий проставляются на чертежах и в спецификациях проектов, в заказах заводам-изготовителям и на изделиях.

Рабочие чертежи разработаны на расчетные нагрузки (без учета собственного веса панели) 450, 600 и 800 кг/м2. Проектная марка бетона 200.Состав нагрузок, принятых при расчете панелей перекрытий приводится в табл.1

Панели запроектированы с одним закрытым торцом, заделываемым в заводских условиях в процессе формования панели. Применение кругло пустотных панелей без заделки открытого торца допускается в тех случаях, когда величина расчетного сопротивления в стенах на уровне поверхности панелей не превышает 17 кг/см2.

В альбоме приведены панели перекрытий с усиленными торцами, предназначенные для применения в тех случаях, когда величина расчетного сопротивления в стенах превышает 17 кг/см2; марки этих панелей обозначены с индексом «а».

В указанных панелях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами. В чертежах приводятся детали заделки торцов и величины расчетных нагрузок, допускаемых на торцы.

Глубина опирания должна быть не менее 70 мм.

Место опирания панелей при складировании и транспортировании принимается на расстоянии 300 мм от торца.

Верхние сетки приняты по ГОСТ 8478-56 «Сетки сварные для армирования железобетонных конструкций».

Изготовление каркасов и сеток должно производиться контактной точечной электросваркой в соответствии с требованиями ГОСТ 10922-64 и указаниями СН 393-69.

Для подъемных петель следует применять горячекатаную арматурную сталь класса А-I марок ВМ Ст.3сп, ВМ Ст.3пс, ВК Ст.3сп и ВК Ст.3пс. Сталь марок ВМ Ст.3пс и ВК Ст.3пс.

В случаях монтажа конструкций при температуре минус 40 МЉС и ниже не применяется.

Условные обозначения арматурных сталей и рабочих чертежей приняты по СНиП I-В.4-62

Для обеспечения распределения нагрузки на смежные панели и требований по звукоизоляции перекрытий, в проектах должны быть даны указания о необходимости тщательного заполнения швов бетоном марки не ниже 150 или раствором марки не ниже 100.

Изготовление, приемку, паспортизацию, хранение и транспортирование панелей производить по ГОСТ 9561-66 с учетом указаний СНиП I-В.5-62 и I-В.5.I-62, проверку прочности, жесткости и трещиностойкости по ГОСТ 8829-66, монтаж по СНиП III-В.3-62.

Рабочие чертежи панелей марки ПС 27-12 в состав альбома не включены, так как их армирование сталью класса А-III принято аналогичным марке ПТ 27-12, вследствие отсутствия диаметров менее 6 мм для указанного класса стали.

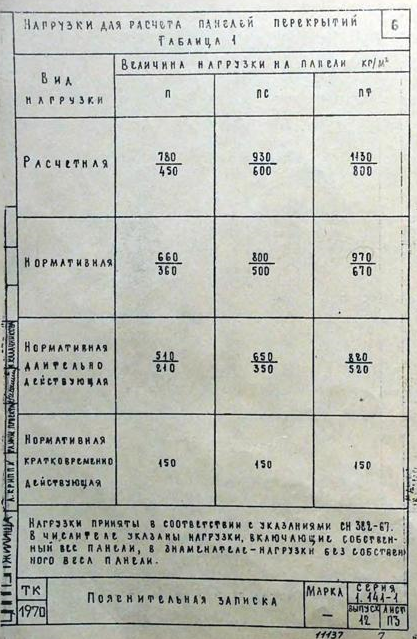

Таблица 1. Нагрузки для расчета панелей перекрытий

417 × 639 пикс.     Открыть в новом окне

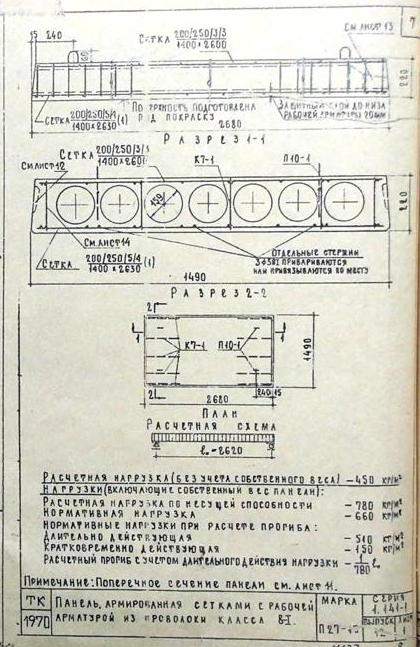

Панель, армированная сетками с рабочей арматурой из проволоки класса В-I – 7 стр

420 × 647 пикс.     Открыть в новом окне

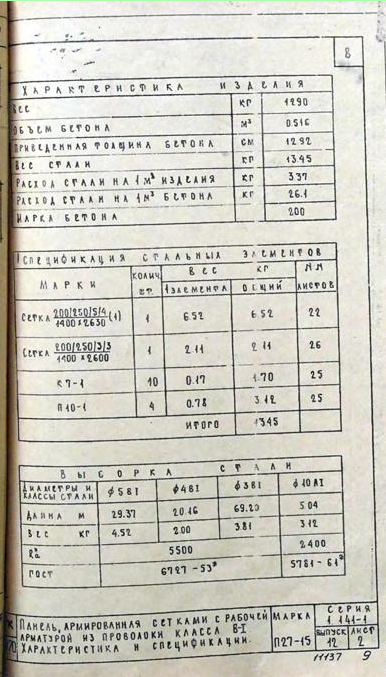

Панель, армированная сетками с рабочей арматурой из проволоки класса В-I. Характеристика и спецификации – 8 стр

386 × 677 пикс.     Открыть в новом окне

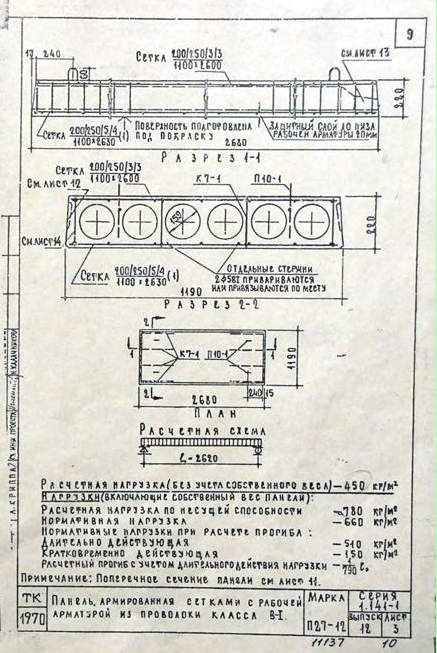

Панель, армированная сетками с рабочей арматурой из проволоки класса В-I. Характеристика и спецификации – 9 стр

437 × 653 пикс.     Открыть в новом окне

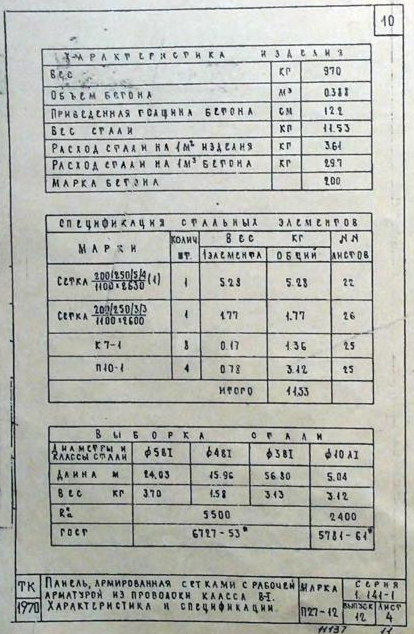

Панель, армированная сетками с рабочей арматурой из проволоки класса В-I. Характеристика и спецификации – 10 стр

414 × 634 пикс.     Открыть в новом окне

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III – 11 стр

422 × 665 пикс.     Открыть в новом окне

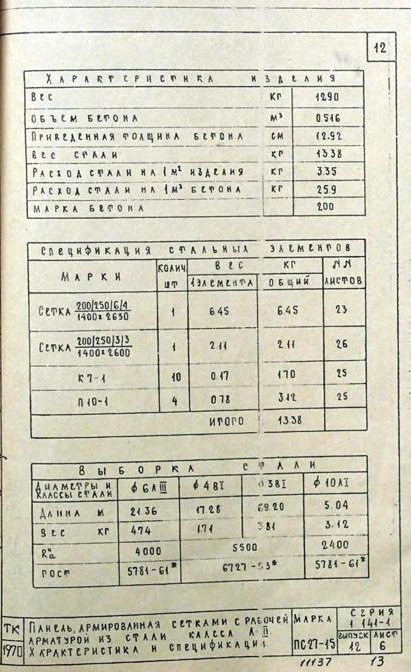

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III. Характеристика и спецификации – 12 стр

411 × 672 пикс.     Открыть в новом окне

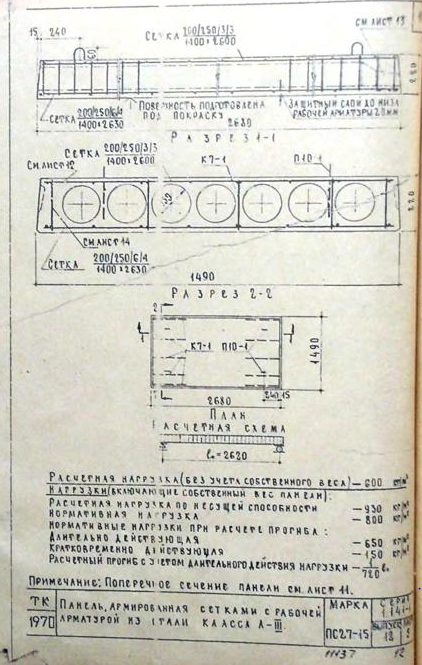

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III – 13 стр

425 × 651 пикс.     Открыть в новом окне

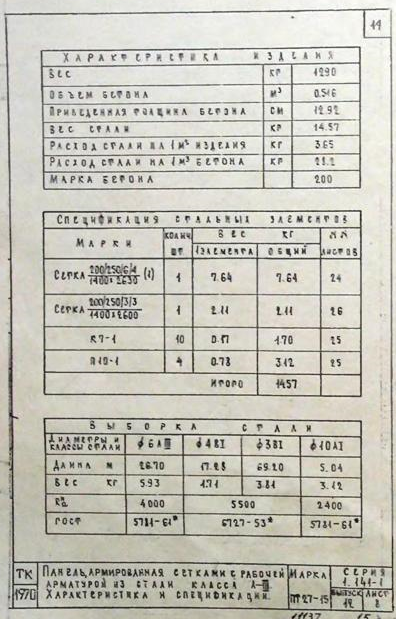

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III. Характеристика и спецификации – 14 стр

396 × 619 пикс.     Открыть в новом окне

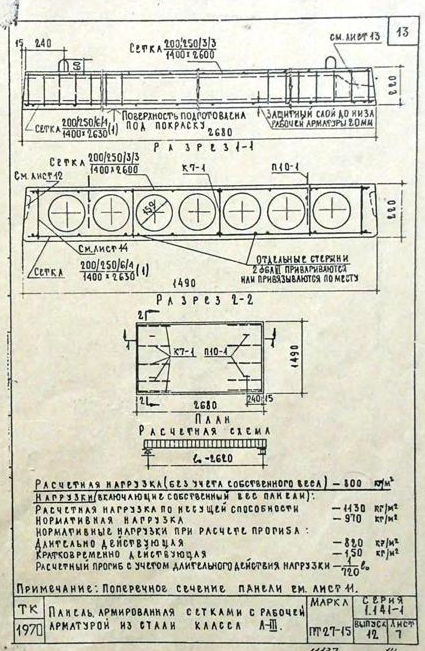

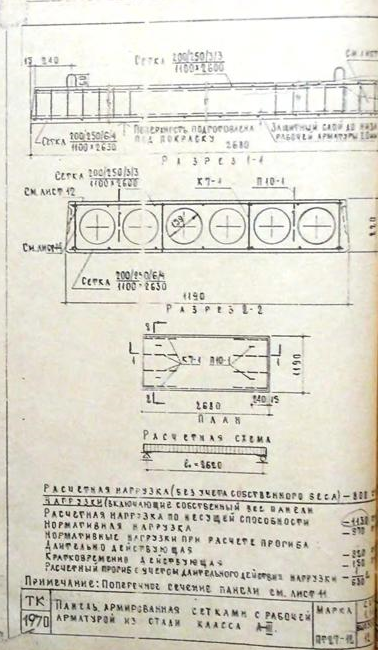

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III – 15 стр

378 × 650 пикс.     Открыть в новом окне

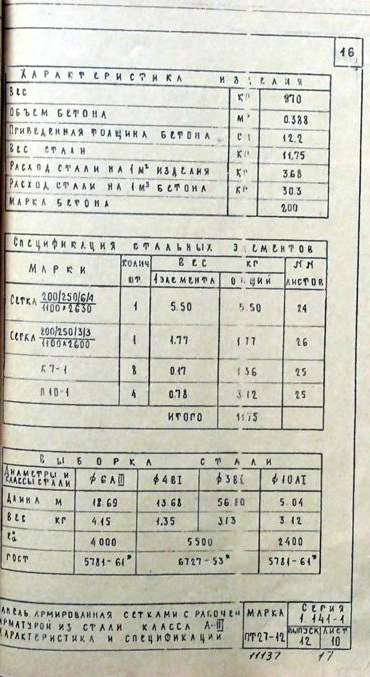

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III. Характеристика и спецификации – 16 стр

370 × 677 пикс.     Открыть в новом окне

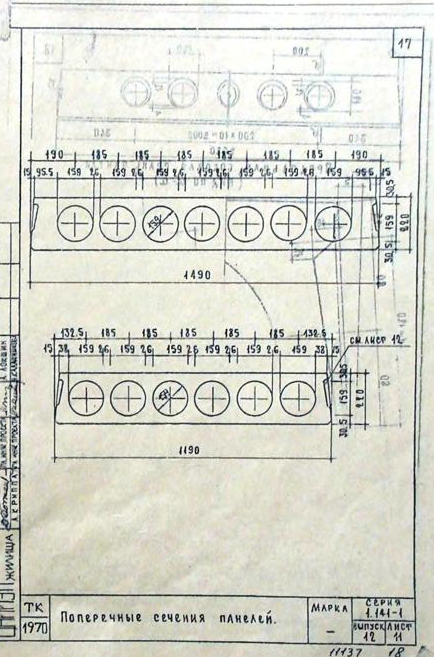

Поперечные сечения панелей – 17 стр

434 × 657 пикс.     Открыть в новом окне

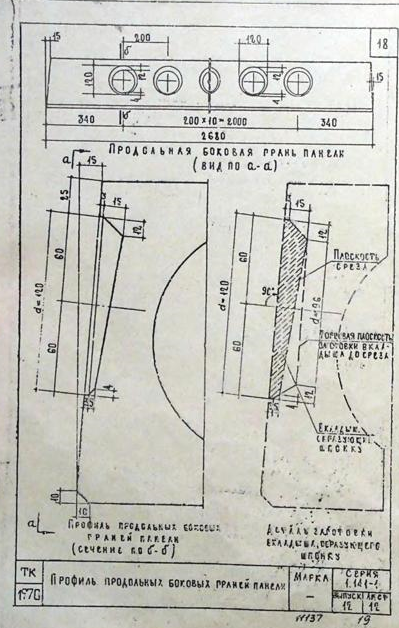

Профиль продольных боковых граней панели – 18 стр

399 × 628 пикс.     Открыть в новом окне

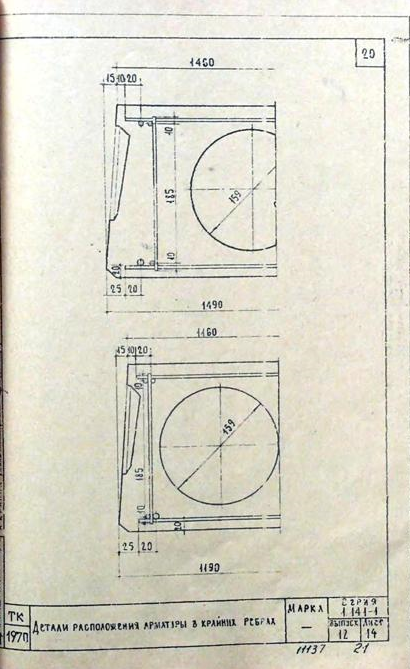

Детали расположения арматуры в крайних ребрах – 20 стр

410 × 669 пикс.     Открыть в новом окне

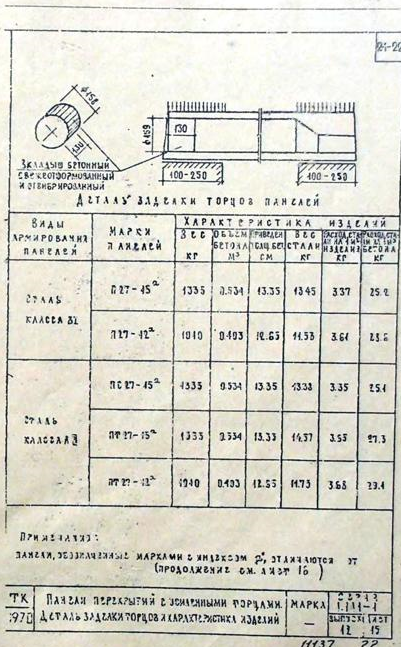

Панели перекрытий с усиленными торцами. Деталь заделки торцов и характеристика изделий – 21 стр

401 × 647 пикс.     Открыть в новом окне

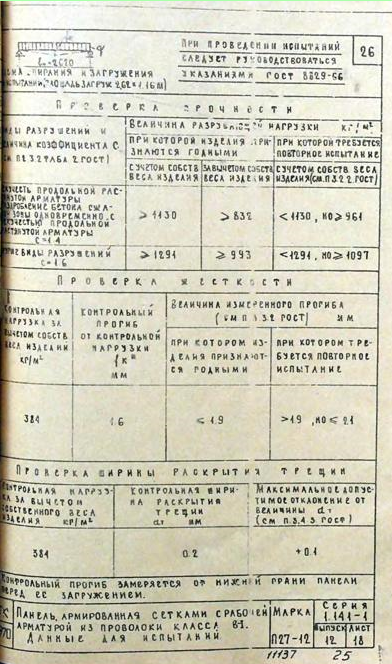

Панель, армированная сетками с рабочей арматурой из проволоки класса В-I. Данные для испытаний – 25 стр

389 × 661 пикс.     Открыть в новом окне

392 × 664 пикс.     Открыть в новом окне

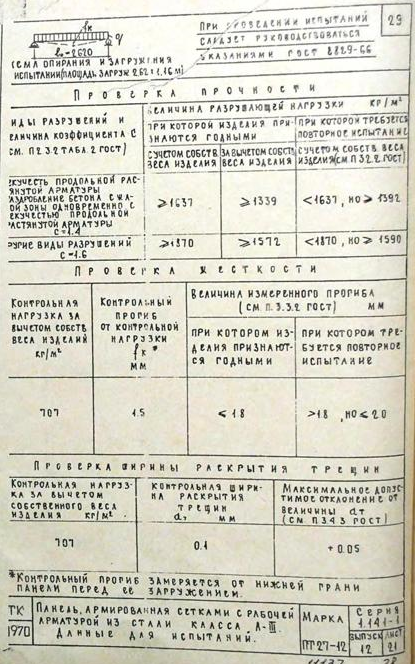

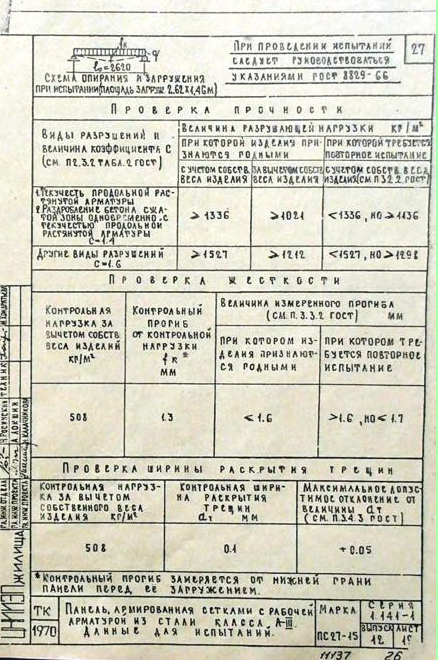

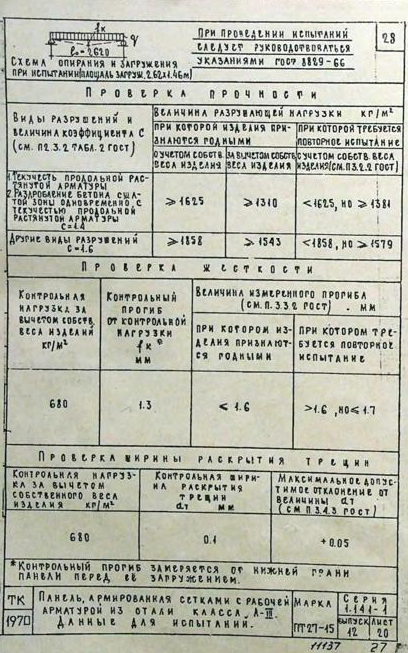

Панель, армированная сетками с рабочей арматурой из проволоки класса А-III. Данные для испытаний – 27 стр

438 × 660 пикс.     Открыть в новом окне

408 × 653 пикс.     Открыть в новом окне

415 × 664 пикс.     Открыть в новом окне

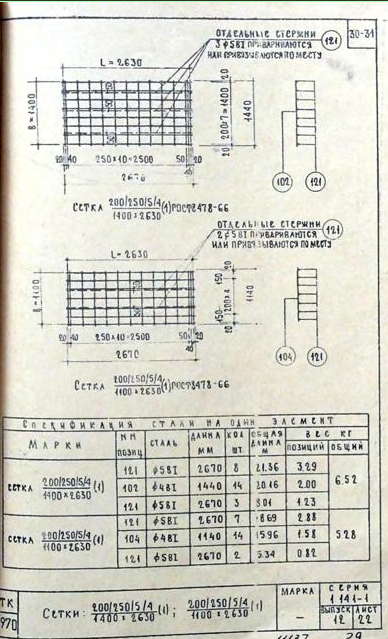

Сетки: – 30 стр

388 × 639 пикс.     Открыть в новом окне

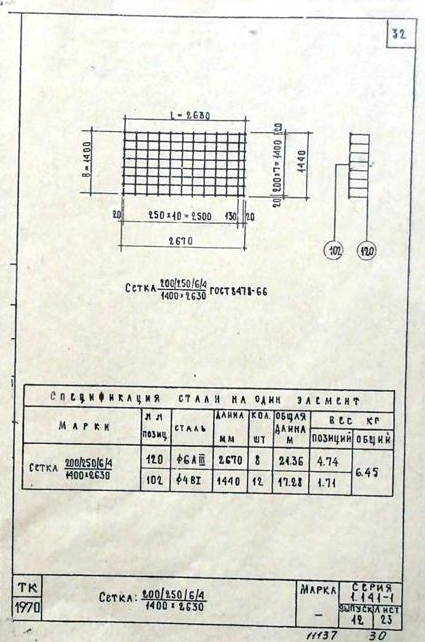

Сетка: – 32 стр

425 × 642 пикс.     Открыть в новом окне

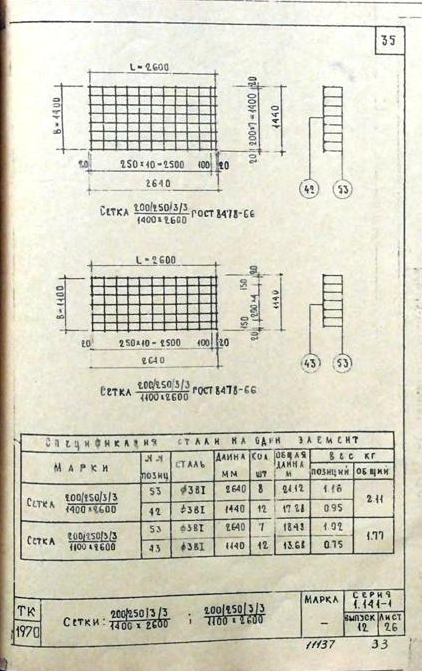

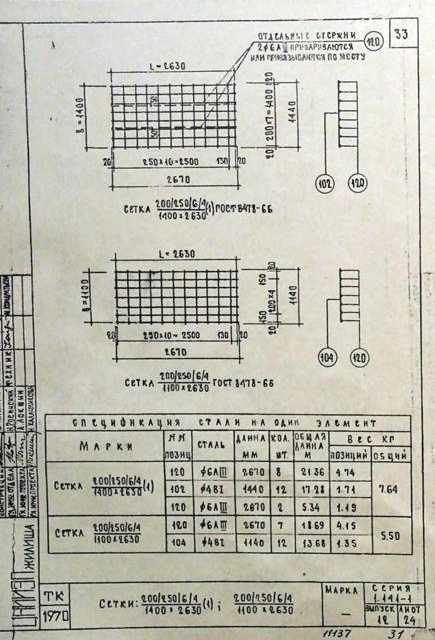

Сетки: – 33 стр

435 × 640 пикс.     Открыть в новом окне

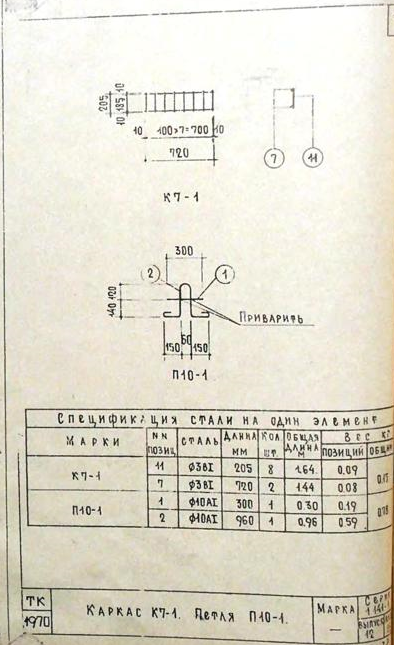

Каркас К7-1. Петля П10-1 – 34 стр

394 × 645 пикс.     Открыть в новом окне

Сетки: – 35 стр

422 × 671 пикс.     Открыть в новом окне

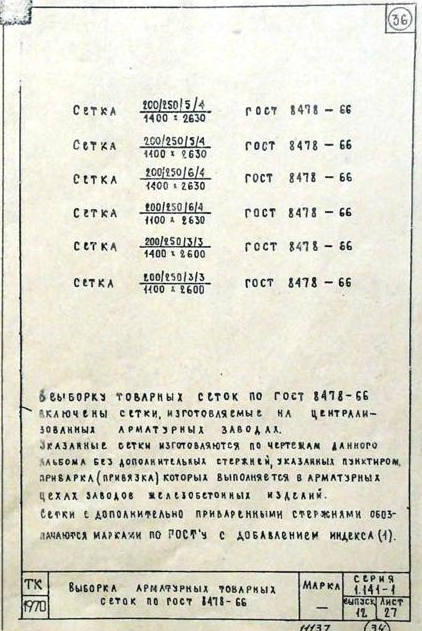

Выборка арматурных товарных сеток по ГОСТ 8478-66 – 36 стр

422 × 631 пикс.     Открыть в новом окне
