Серия 1.141-1 Панели перекрытий железобетонные многопустотные. Выпуск 14 Предварительно напряженные панели с круглым пустотами длиной 628 и 598 см, шириной 149, 119 и 99 см, армированные стержнями из стали класса А-IV (расчетная нагрузка 1000кг/м2 без уче

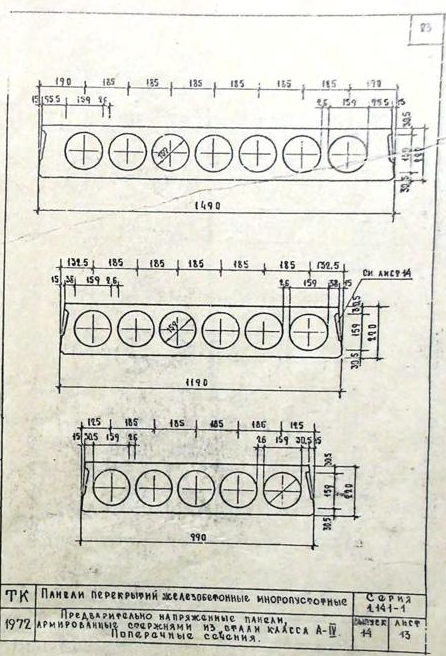

В выпуск включены рабочие чертежи предварительно напряженных панелей перекрытий с круглыми пустотами длиной 628 и 598 см, шириной 149, 119 и 99 см, разработанные в соответствии с ГОСТ 9561-66 с учетом изменения в„– 1, СНиП П-В.I-62.

Чертежи изделий предназначены для обязательного применения при проектировании и строительстве жилых и общественных зданий и для массового производства этих изделий предприятиями строительной промышленности.

Панели армирования стержневой горячекатаной сталью класса А-IУ периодического профиля (ГОСТ 5781-61),  = 6000 кг/см2, Rа=5100 кг/см2

Рабочие чертежи разработаны на расчетные нагрузки (без учета собственного веса панели) 1000 кг/м2. Состав нагрузок, принятых при расчете панелей перекрытий приводится в табл.1

Рабочие чертежи панелей разработаны с учетом двух методов натяжения: механического и электротермического. Категория трещиностойкости 3. Проектная марка бетона по прочности на сжатие – 300.

Величины контролируемых предварительных напряжений в арматуре определялись исходя из принятой на заводах поточно-агрегатной или конвейерной технологии с натяжением арматуры на упоры.

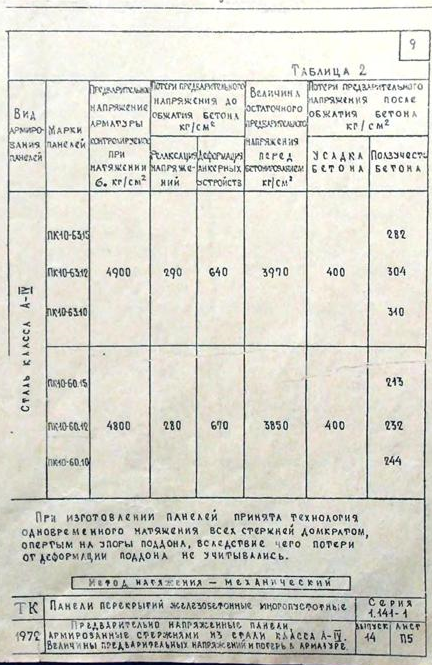

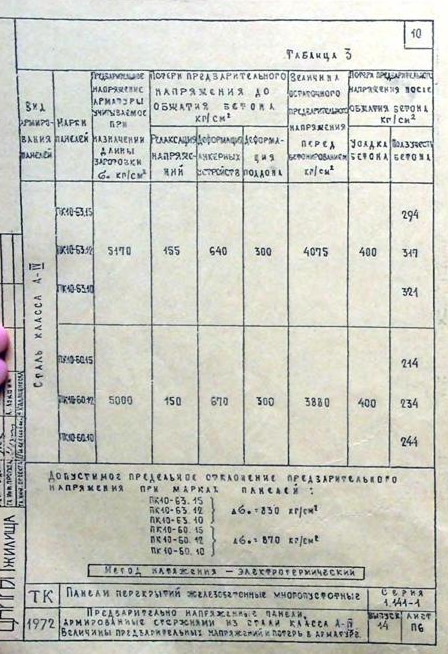

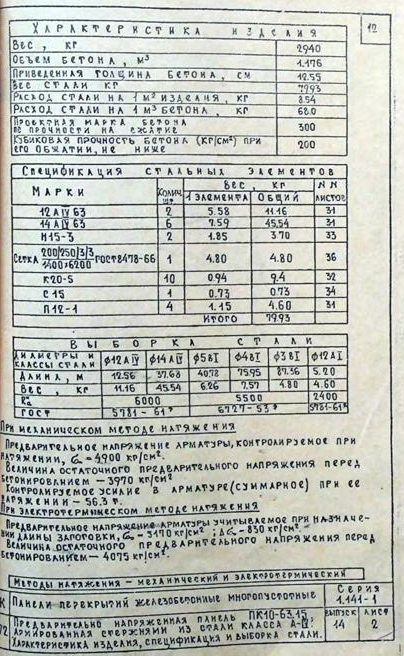

В табл. 2 и 3 даны принятые в расчетах значения предварительных напряжений в арматуре и потери напряжений до и после обжатия бетона.

Панели запроектированы с одним закрытым торцом, заделываемым в заводских условиях в процессе формования панели. Применение кругло пустотных панелей без заделки открытого торца допускается в тех случаях, когда величина расчетного сопротивления в стенах на уровне поверхности панелей не превышает 17 кг/см2.

В альбоме приведены панели перекрытий с усиленными торцами, предназначенные для применения в тех случаях, когда величина расчетного сопротивления в стенах превышает 17 кг/см2; марки этих панелей обозначены с индексом «а».

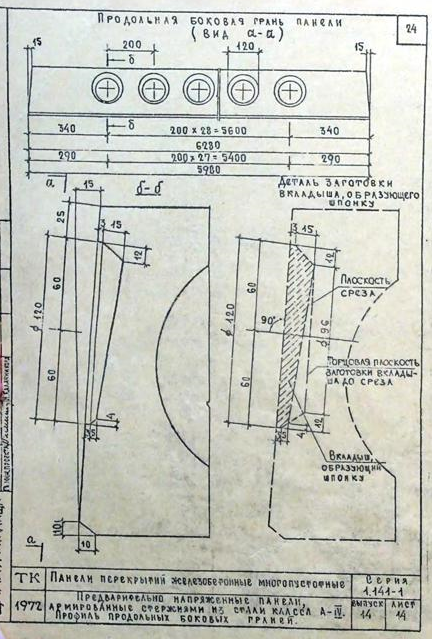

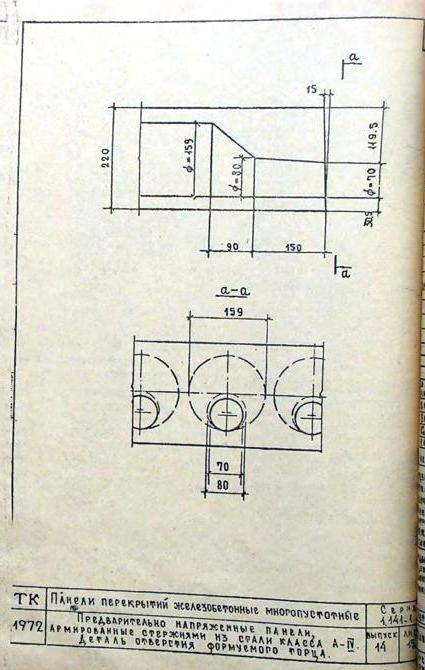

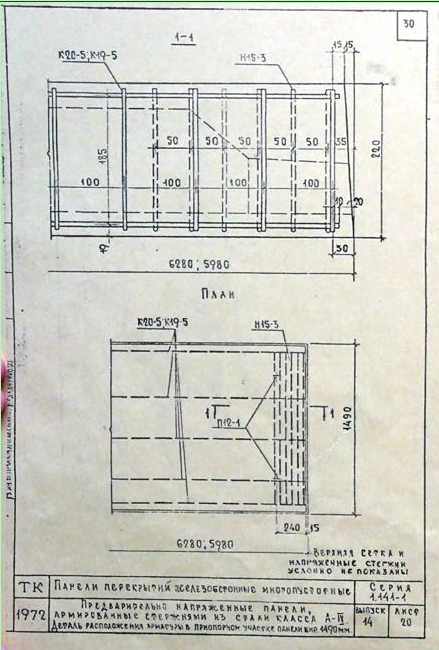

В указанных панелях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами. В чертежах приводятся детали заделки торцов и величины расчетных нагрузок, допускаемых на торцы.

Длина натягиваемых стержней показана условно равной длине панели. Длину заготовки натягиваемых стержней арматуры следует определять с учетом выпусков для захватных приспособлений, применяемых на заводах.

При электротермическом способе натяжения длину заготовки арматуры следует определять в соответствии с указаниями «Инструкции по технологии предварительного напряжения стержневой, проволочной и прядевой арматуры железобетонных конструкций электротермическим способом». (НИИЖБ Госстроя СССР, 1962 г.) с учетом особенностей технологии, принятой на заводах.

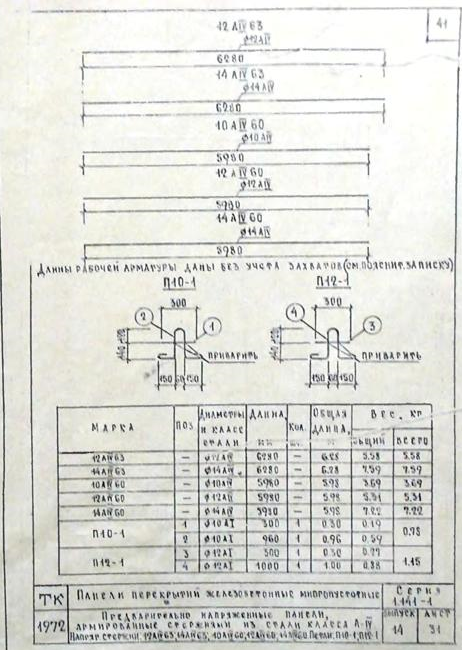

Маркировка рабочих стержней принята открытой, например 12 АIУ 63 обозначает: 12-диаметр стержня, АIУ – класс, 63 – длину стержня и в дециметрах.

Глубина опирания панелей должна быть не менее 100 мм.

Места опирания панелей при складировании и транспортировании не принимаются на расстоянии 330 мм от торцов.

Чертежи альбома не предусматривают изготовление панелей с «качающимися» упорами в бетоне торцевой части панели.

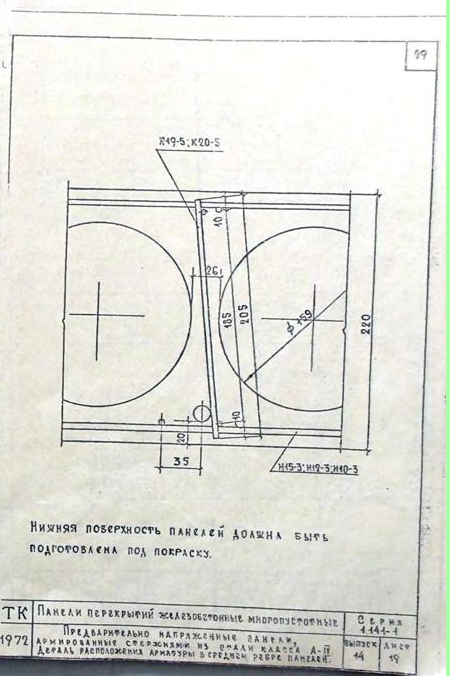

Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.

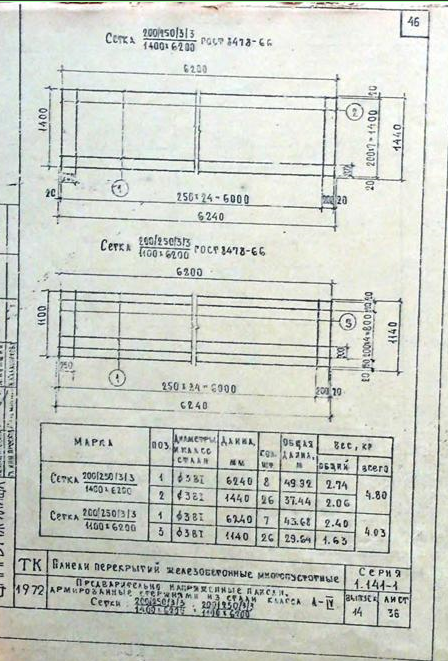

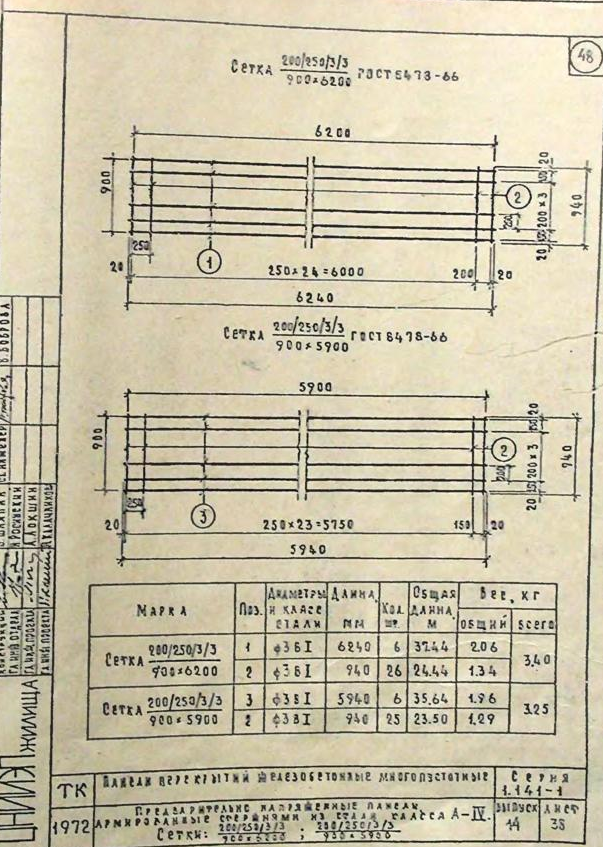

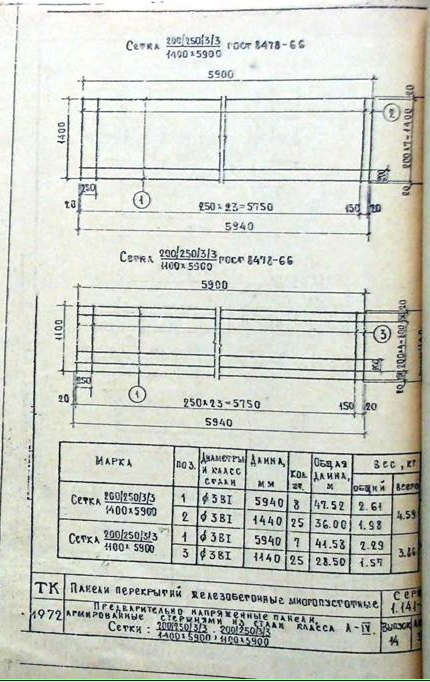

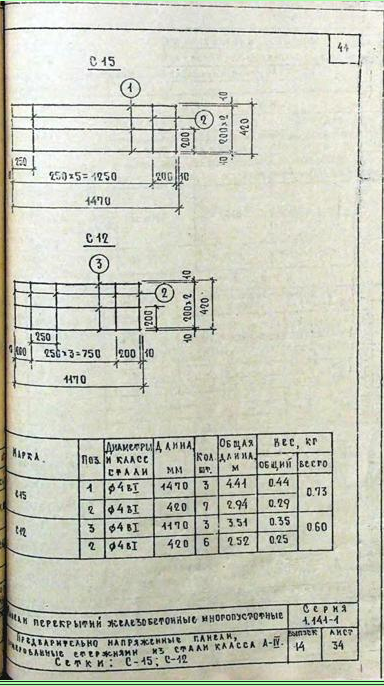

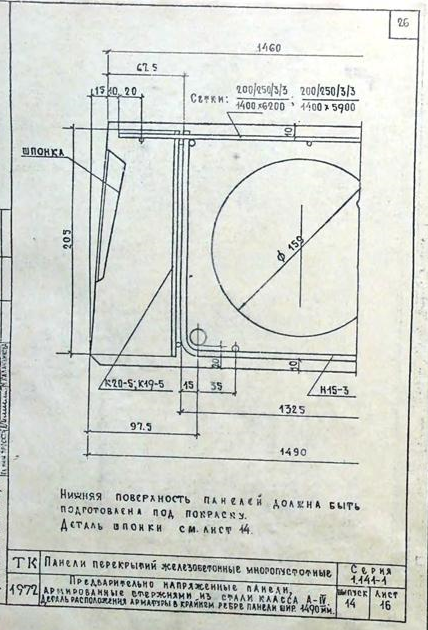

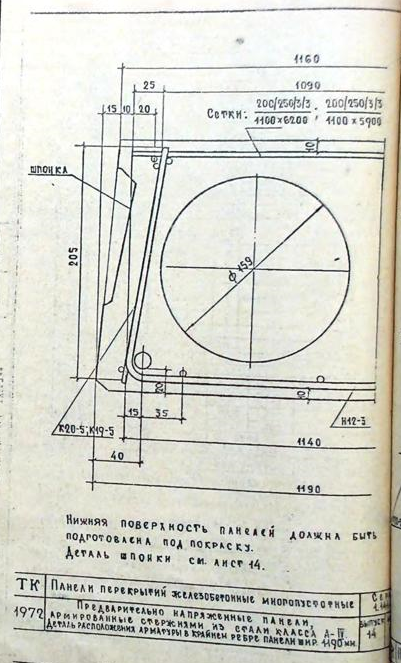

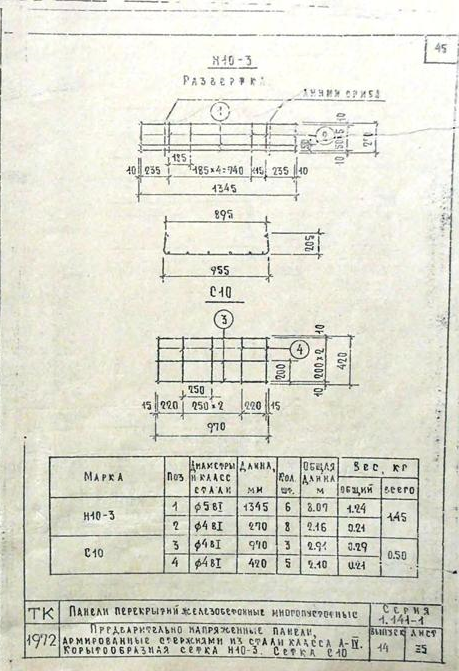

Верхние сетки приняты по ГОСТ 8478-56 «Сетки сварные для армирования железобетонных конструкций».

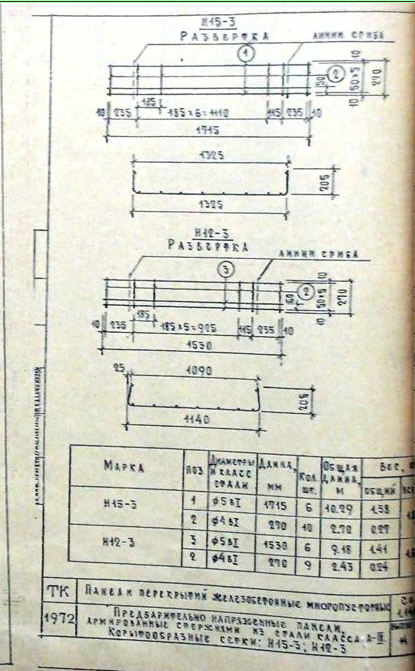

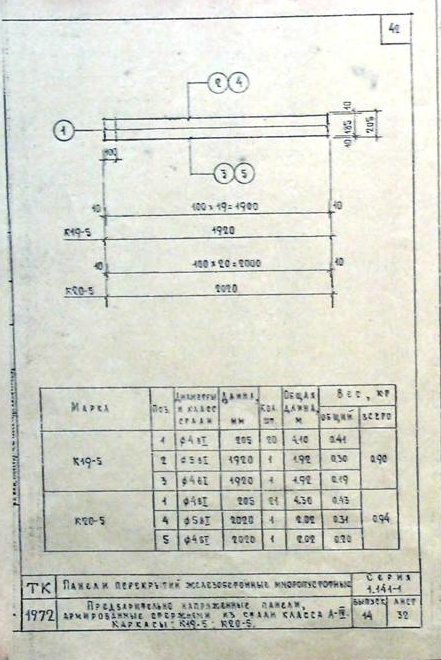

Изготовление каркасов и сеток должно производиться контактной точечной электросваркой в соответствии с ГОСТ 10922-64 и СН393-69.

В соответствии с ГОСТ 380-71 для подъемных петель следует применять горячекатаную арматурную сталь класса А-I марок ВСт.3сп2, ВСт.3пс2. Сталь марки ВСт.3пс2 в случаях монтажа конструкций при температуре минус 40 МЉС и ниже не применяется.

Условные обозначения арматурных сталей и рабочих чертежей приняты по СНиП I-В.4-62

Для обеспечения распределения нагрузки на смежные панели и требований по звукоизоляции перекрытий, в проектах должны быть даны указания о необходимости тщательного заполнения швов бетоном марки не ниже 150 или раствором марки не ниже 100.

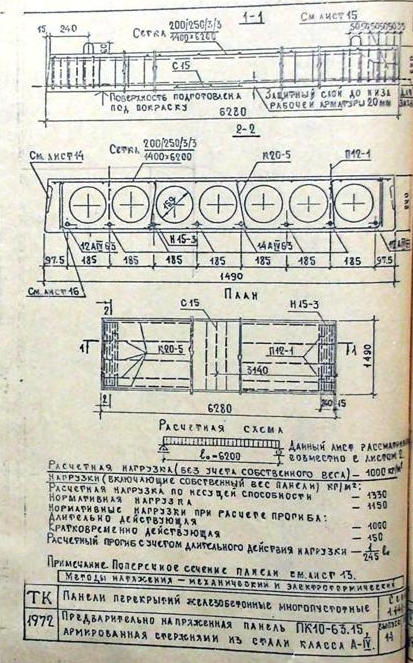

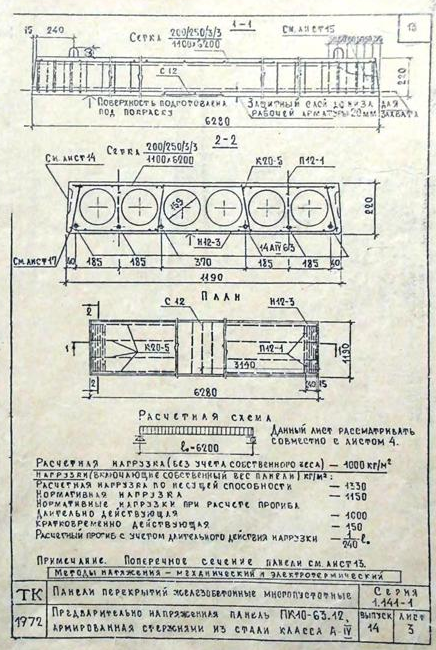

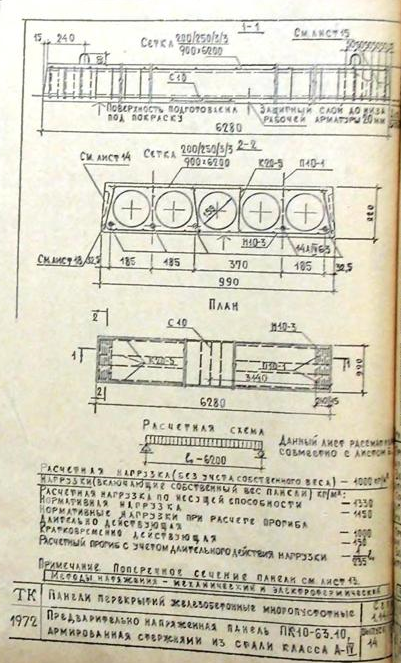

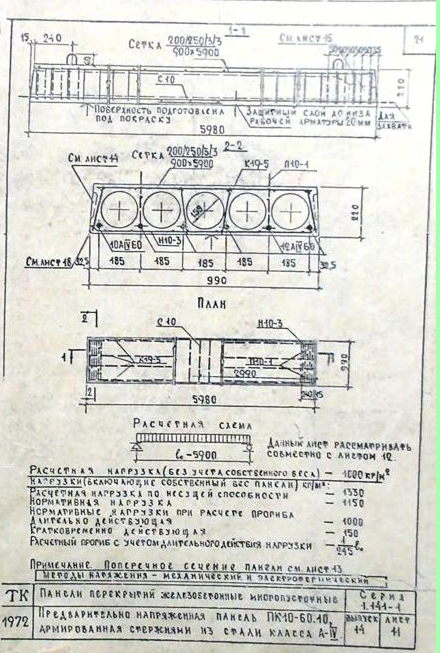

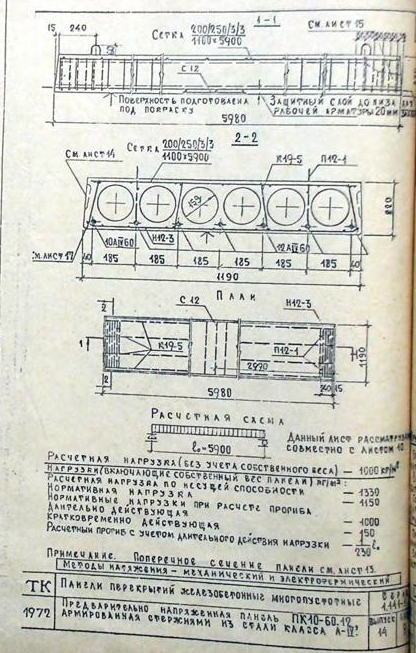

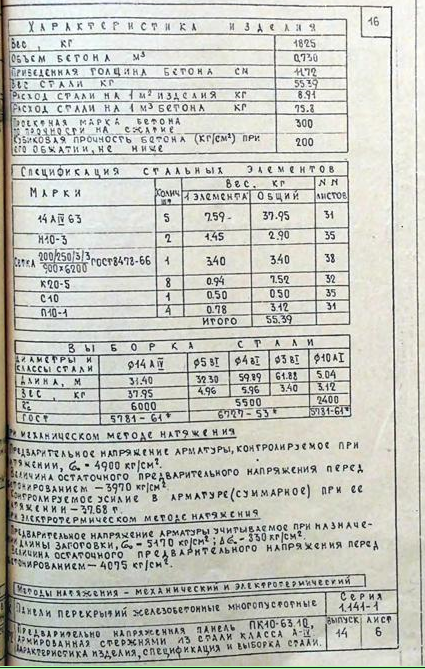

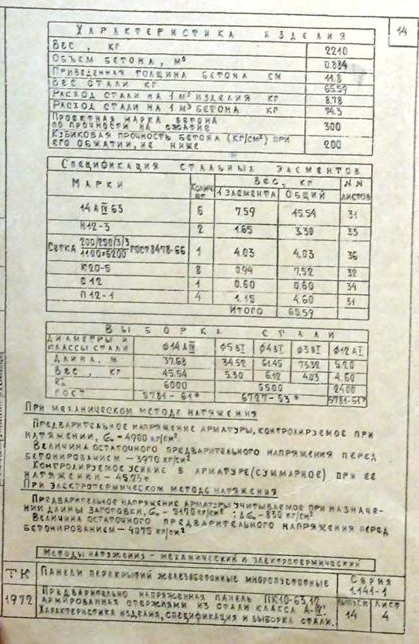

Каждому изделию присвоена определенная марка, так например ПК10-63.15 обозначает панель с круглыми пустотами под расчетную нагрузку 1000 кг/м2 (без учета собственного веса панели), длиной 628 см и шириной 149 см.

Внесение изменений в обозначении марок изделий не допускается. Марки изделий проставляются на чертежах и спецификациях проектов, в заказах заводам-изготовителям и на изделиях.

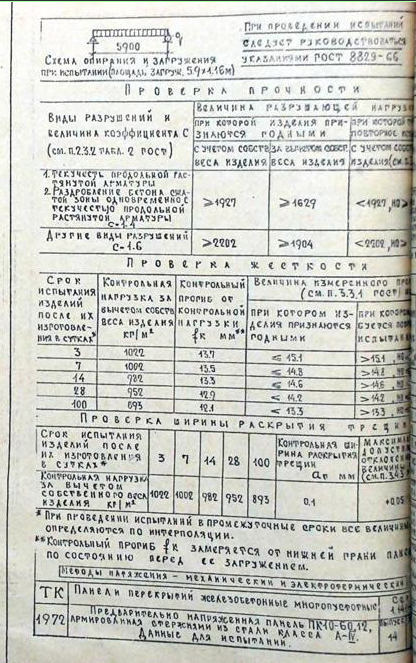

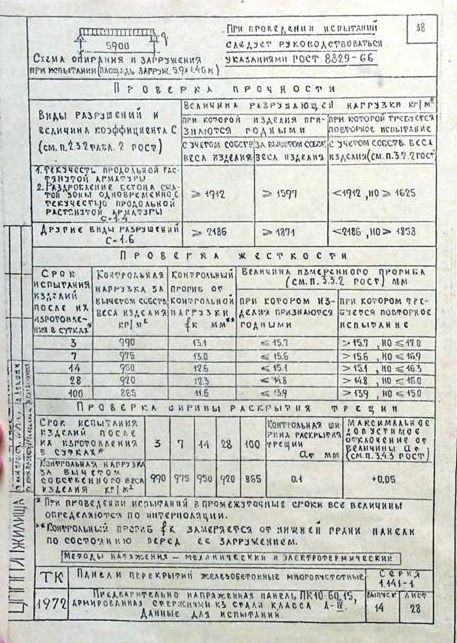

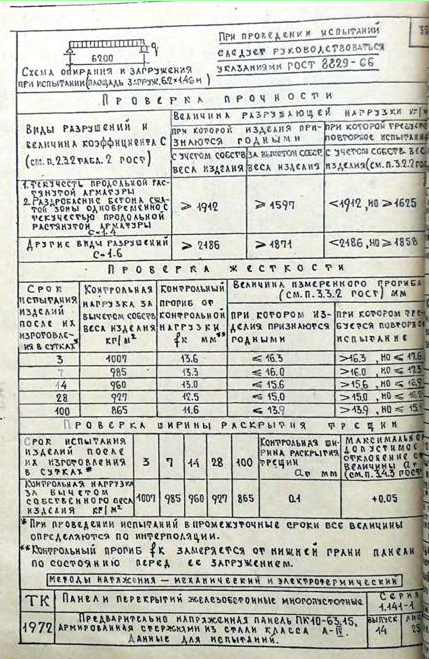

Изготовление, приемку, паспортизацию, хранение и транспортирование панелей производить по ГОСТ 9561-66 с учетом указаний СНиП I-В.5-62 и I-В.5.I-62, проверку прочности, жесткости и трещиностойкости по ГОСТ 8829-66, монтаж по СНиП III-В.3-62.

Предел огнестойкости панелей составляет 1 час и удовлетворяет требованиям СНИП П-А.5-70 для задний I степени огнестойкости.

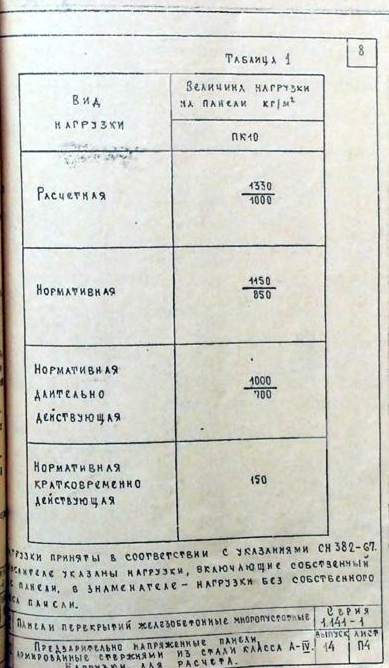

Таблица 1. Нагрузки для расчета панелей перекрытий

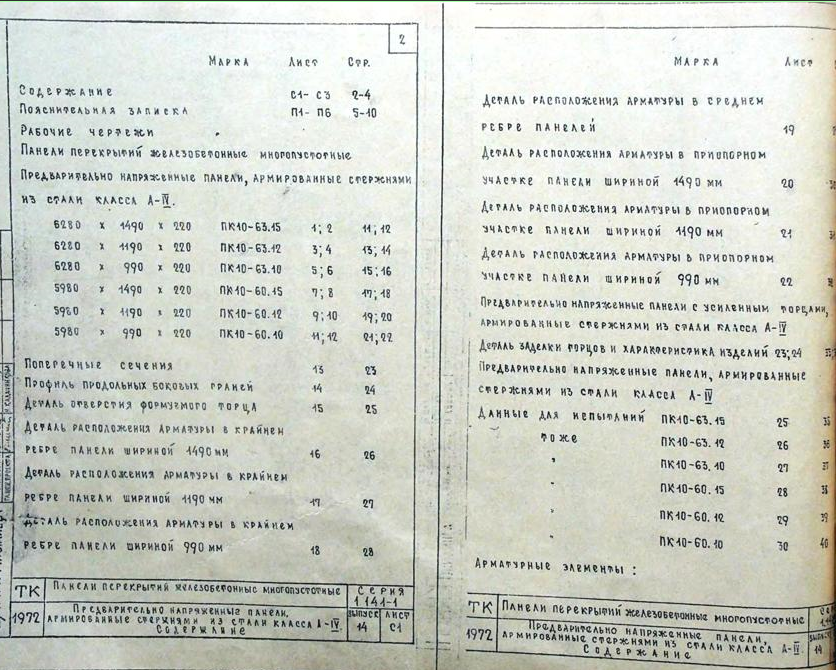

389 × 668 пикс.     Открыть в новом окне

Таблица 2. Панели перекрытий железобетонные многопустотные

432 × 665 пикс.     Открыть в новом окне

Таблица 2. Панели перекрытий железобетонные многопустотные

448 × 654 пикс.     Открыть в новом окне

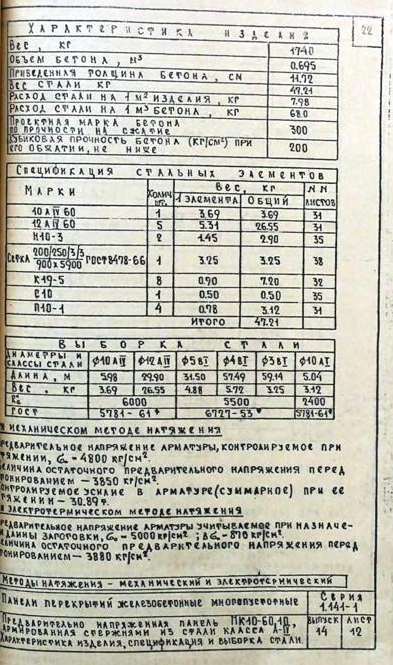

413 × 663 пикс.     Открыть в новом окне

404 × 656 пикс.     Открыть в новом окне

436 × 650 пикс.     Открыть в новом окне

419 × 644 пикс.     Открыть в новом окне

401 × 663 пикс.     Открыть в новом окне

425 × 669 пикс.     Открыть в новом окне

450 × 659 пикс.     Открыть в новом окне

416 × 628 пикс.     Открыть в новом окне

416 × 653 пикс.     Открыть в новом окне

409 × 669 пикс.     Открыть в новом окне

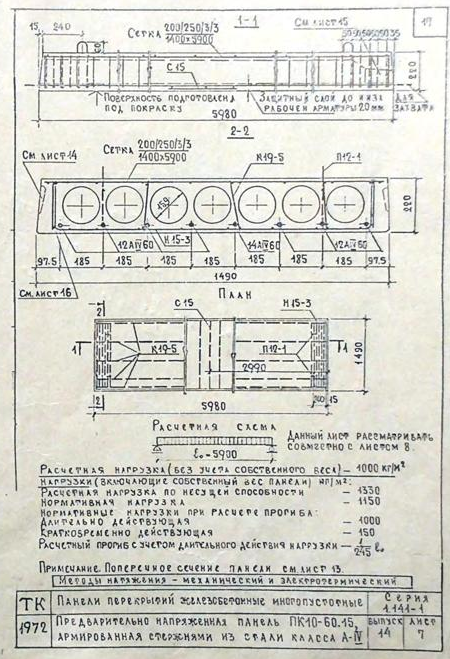

440 × 653 пикс.     Открыть в новом окне

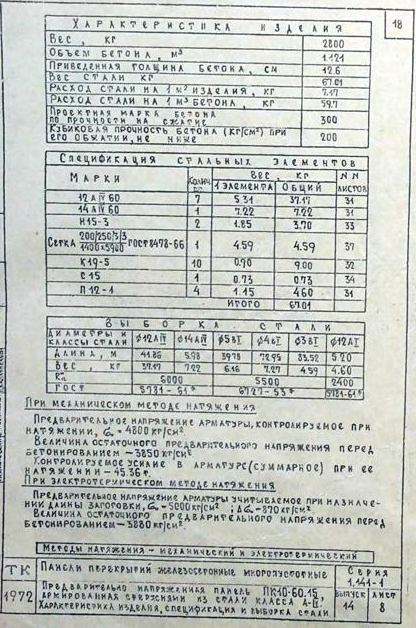

393 × 665 пикс.     Открыть в новом окне

446 × 656 пикс.     Открыть в новом окне

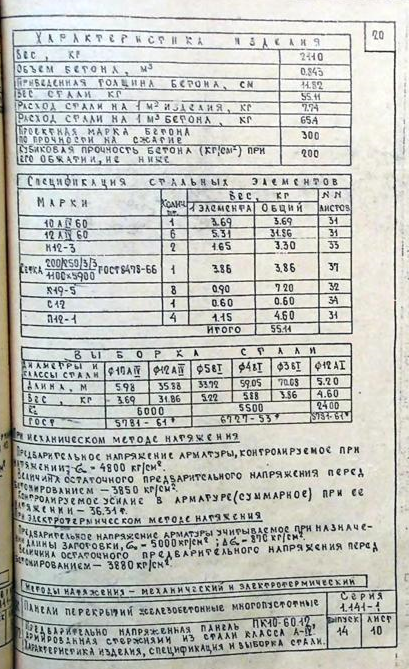

432 × 639 пикс.     Открыть в новом окне

425 × 670 пикс.     Открыть в новом окне

428 × 630 пикс.     Открыть в новом окне

401 × 663 пикс.     Открыть в новом окне

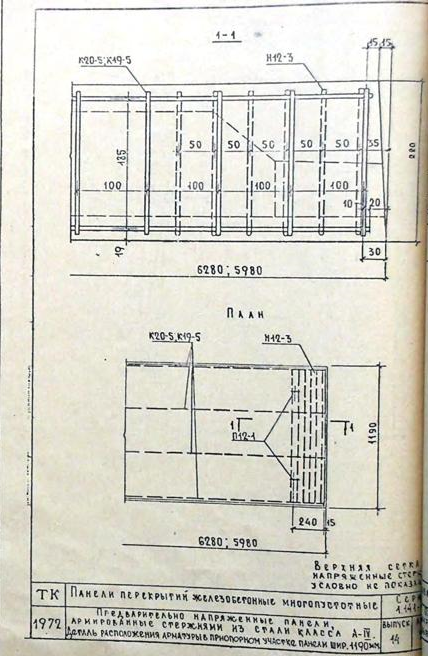

393 × 657 пикс.     Открыть в новом окне

450 × 676 пикс.     Открыть в новом окне

439 × 650 пикс.     Открыть в новом окне

428 × 656 пикс.     Открыть в новом окне

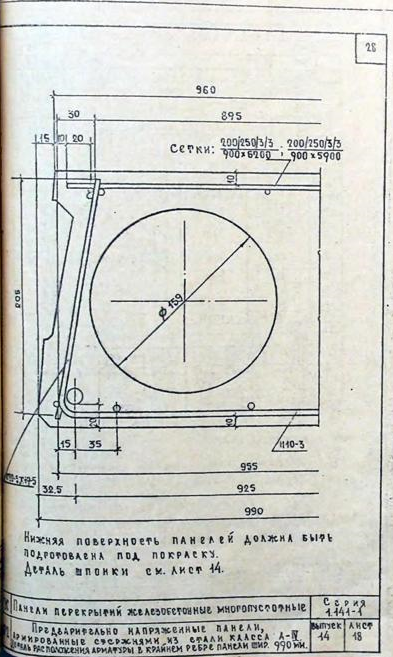

397 × 661 пикс.     Открыть в новом окне

461 × 673 пикс.     Открыть в новом окне

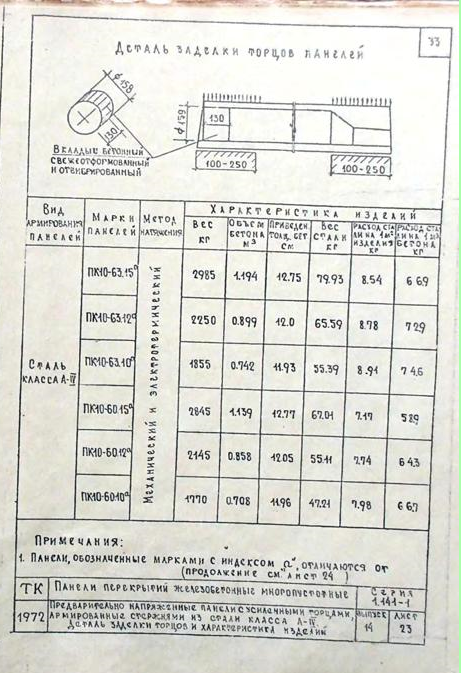

Основных панелей (без индекса) только усилением открытых торцов бетонными вкладышами.

2. Расчетные нагрузки на опорные концы (исходя из призменной прочности бетона марки 200) приняты: при глубине опирания:

10 см - 45 кг/см2

25 см – 30 кг/см2

При промежуточных значениях глубины опирания панелей величины расчетных нагрузок принимаются по интерполяции.

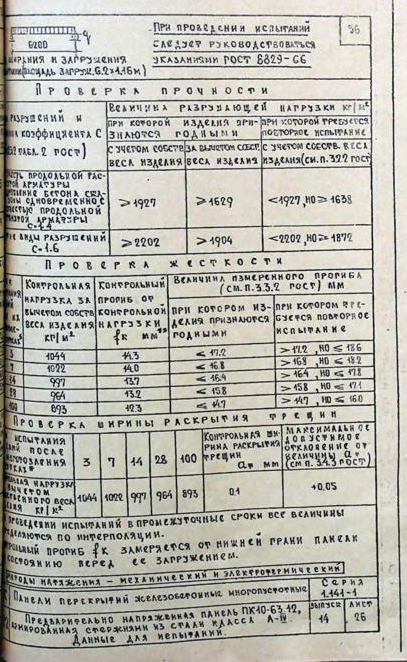

Разрушающая нагрузка принимается равной расчетной, умноженной на коэффициент по ГОСТу 8829-66.

3. Бетонные вкладыши и панели должны быть изготовлены из бетона одинаковой марки.

4. Заделка вкладышей в торцы выполняется непосредственно после извлечения пуансонов, до пропаривания панелей; при этом должно быть обеспечено плотное примыкание вкладышей.

5. Торцы панелей с выходным отверстием малого диаметра, образуемые при формовании, укладываются на стену, несущую большую нагрузку.

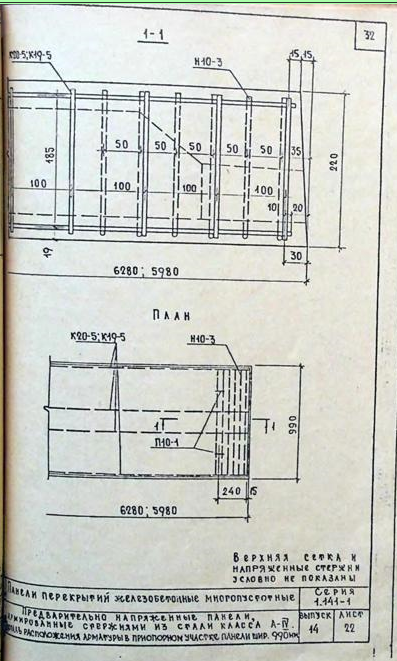

429 × 659 пикс.     Открыть в новом окне

407 × 662 пикс.     Открыть в новом окне

441 × 638 пикс.     Открыть в новом окне

457 × 643 пикс.     Открыть в новом окне

416 × 663 пикс.     Открыть в новом окне

407 × 672 пикс.     Открыть в новом окне

462 × 650 пикс.     Открыть в новом окне

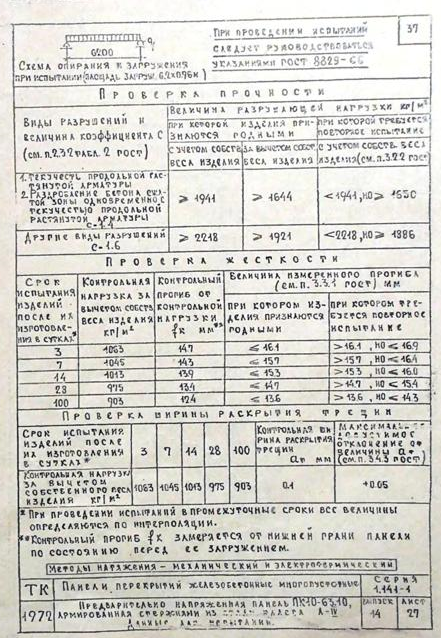

441 × 660 пикс.     Открыть в новом окне

415 × 671 пикс.     Открыть в новом окне

384 × 686 пикс.     Открыть в новом окне

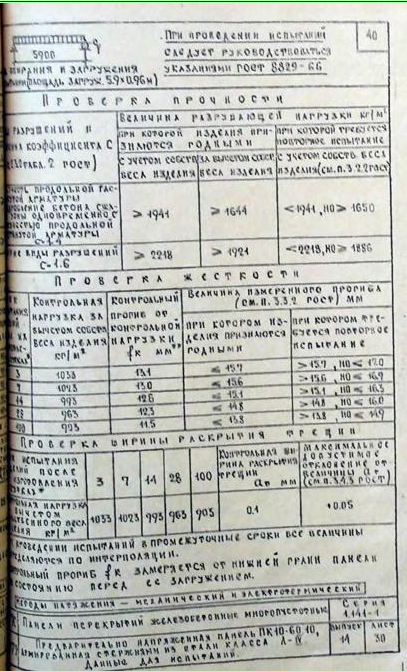

459 × 671 пикс.     Открыть в новом окне

448 × 661 пикс.     Открыть в новом окне

430 × 682 пикс.     Открыть в новом окне

603 × 847 пикс.     Открыть в новом окне
