Cерия 1.151-1 Лестничные марши.Выпуск 1. Марши для высоты этажа 2,8 м, шириной 105 и 120 см, с бетонной поверхностью, плитной конструкции, без фризовых ступеней

Описание

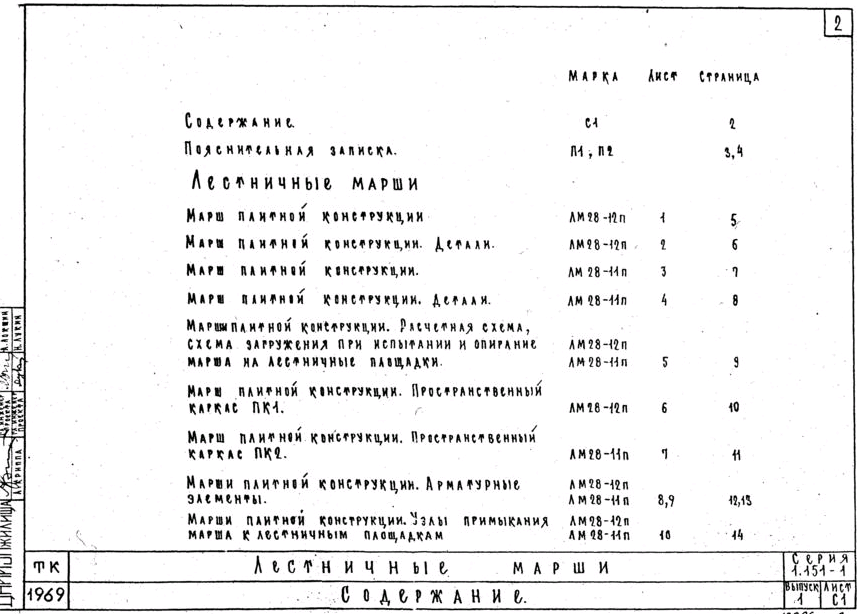

Содержание – 2 стр

857 × 614 пикс.     Открыть в новом окне

Пояснительная записка – 3 стр

Рабочие чертежи лестничных маршей плитной конструкции (серия 1.151-1, выпуск 1) разработаны в соответствии с заданием Управления новой техники и экспериментального строительства Госкомитета по гражданскому строительству и архитектуре при Госстрое СССР, утвержденным 12.УI-1968 г.
В альбом включены рабочие чертежи лестничных маршей плитной конструкции по ГОСТ 9818-67, предназначенных для устройства сборных двух маршевых лестниц в жилых и общественных зданиях и для массового производства этих изделий предприятиями строительной промышленности.
Каждому маршу присвоена своя марка, так например, ЛМ 28-12п обозначает – лестничный марш, при этаже 2,8 м, шириной 120 см плитной конструкции, без фризовых ступеней.
Внесение изменений в обозначение марок не допускается. Марки изделий проставляются на чертежах и в спецификациях проектов, в заказах заводом-изготовителем и на изделиях.
Лестничные марши рассчитаны и законструированы в соответствии с СНиП II-В.1-62.
Лестничные марши рассчитаны на полезную нормативную нагрузку  горизонтальной проекции и изготавливаются тяжелого бетона марки «300».
Разрешается отпускать  с завода-изготовителя с прочностью бетона в 70% от проектной марки при условии гарантии заводом-изготовителем достижения бетоном 100% прочности в возрасте 28 дней со времени их изготовления. В противном случае изделия с завода должны отпускаться с 100% прочностью бетона.
Лестничные марши изготавливаются в горизонтальной форме (ступенями вниз).
Хранение и транспортирование лестничных маршей предусматривается на в положении на «ребро».
Монтаж лестничных маршей производится специальной траверсой конструкции ЦНИИЭП жилища. В случае отсутствия этой траверсы допускается устройство 4-х отверстий диаметром 30 мм, с применением специальных инвентарных приспособлений для монтажа.
Лестничные марши выполняются с чистой бетонной поверхностью, подготовленной снизу и сбоку под покраску. При повышенных требованиях к отделке верхней поверхности по согласованию с заводом-изготовителем может применяться флюатирование или шлифование. Допускается изготовление маршей с заполнителем из мраморного гранитного щебня без сжижения марки бетона.
При изготовлении маршей должно быть обеспечено проектное положение арматуры.
Армирование маршей выполняется сварными сетками и каркасами. Рабочая арматура нижних сеток принята по ГОСТ 5781-61 из стали класса A-III. Замена марок стали рабочей арматуры не допускается. В исключительных случаях замена арматуры может быть произведена с участием проектной организации без уменьшения площади сечения рабочей арматуры маршей.
Испытание всех видов арматуры на растяжение обязательно.
Исходя из принятого в лестнице подъема против часовой стрелки закладные детали для крепления стоек ограждений располагаются с левой стороны боковой поверхности марша.
Общие указания
Для подъемных петель следует применять арматурную сталь А-I марок ВМ Ст. 3сп, ВМ ст.3 пс, ВК СТ.3сп и ВК СТ.3пс; в случае монтажа конструкций при температуре минус 40 МЉС и ниже, применение стали марок ВМ ст.3пс и ВК Ст.3пс не допускается;
Условные обозначения арматурных сталей в рабочих чертежах приняты по СНиП I-В.4-62.
Сварка арматуры сеток и каркасов должна производиться контактной точечной электросваркой в соответствии с требованиями действующих нормативных документов.
Перед массовым изготовлением и применением марки должны быть испытаны на прочность и жесткость, согласно приведенной схеме загружения при испытании на листе 5.
Изготовление, приемку, паспортизацию, хранение и транспортирование изделий производить с учетом указаний СНиП I-В.5-62 и I-В.5.1-62, проверку прочности и жесткости маршей по ГОСТ 8829-66, монтаж по СНиП II-В.3-62.
Узлы примыкания лестничных маршей плитной конструкции, без фризовых ступеней к лестничным площадкам см. на листе 10.

Марш плитной конструкции ЛМ28-12п – 5 стр

891 × 613 пикс.     Открыть в новом окне

Марш плитной конструкции ЛМ28-12п. Детали1;2;3;4 – 6 стр

896 × 614 пикс.     Открыть в новом окне

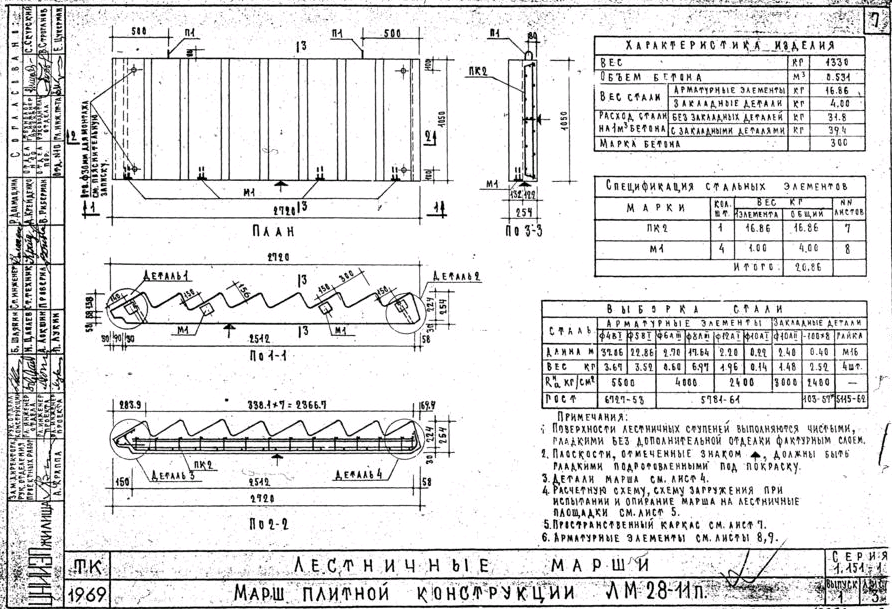

Марш плитной конструкции ЛМ28-11п – 7 стр

892 × 609 пикс.     Открыть в новом окне

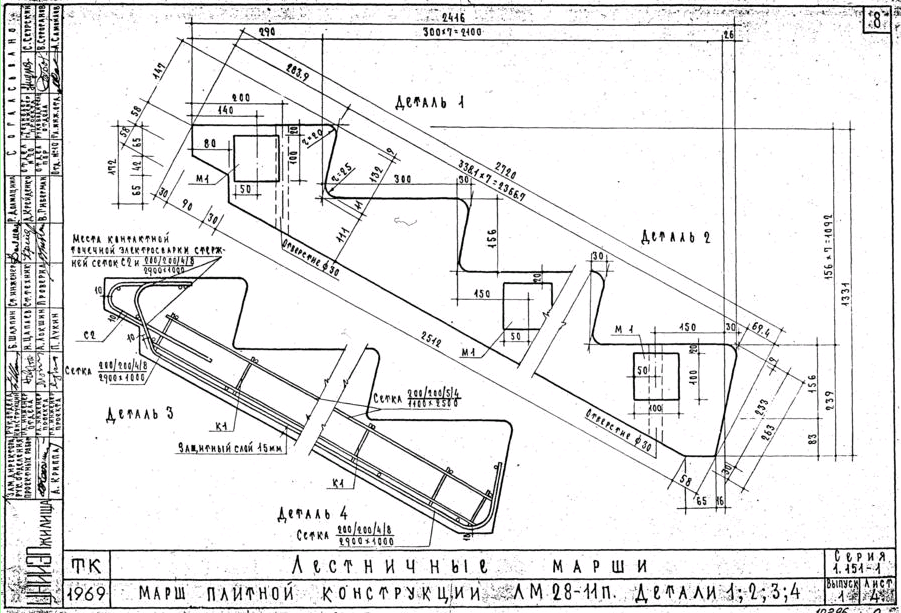

Марш плитной конструкции ЛМ28-11п. Детали1;2;3;4 – 8стр

901 × 613 пикс.     Открыть в новом окне

Марши плитной конструкции ЛМ28-12п; ЛМ28-11п. Расчетная схема, схема загружения при испытании и опирание марша на лестничные площадки – 9 стр

896 × 608 пикс.     Открыть в новом окне

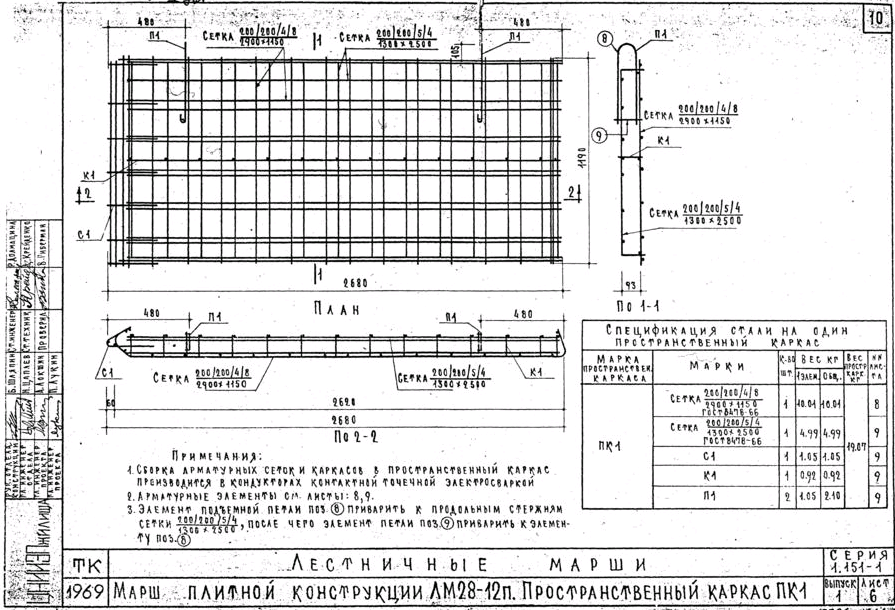

Марш плитной конструкции ЛМ28-12п. Пространственный каркас ПК1 – 10 стр

895 × 610 пикс.     Открыть в новом окне

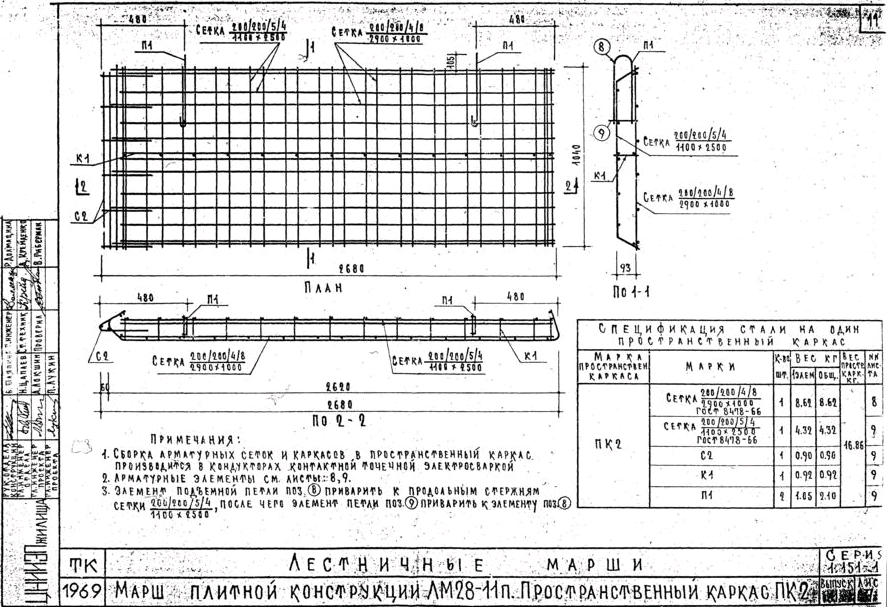

Марш плитной конструкции ЛМ28-11п. Пространственный каркас ПК2 – 11 стр

887 × 607 пикс.     Открыть в новом окне

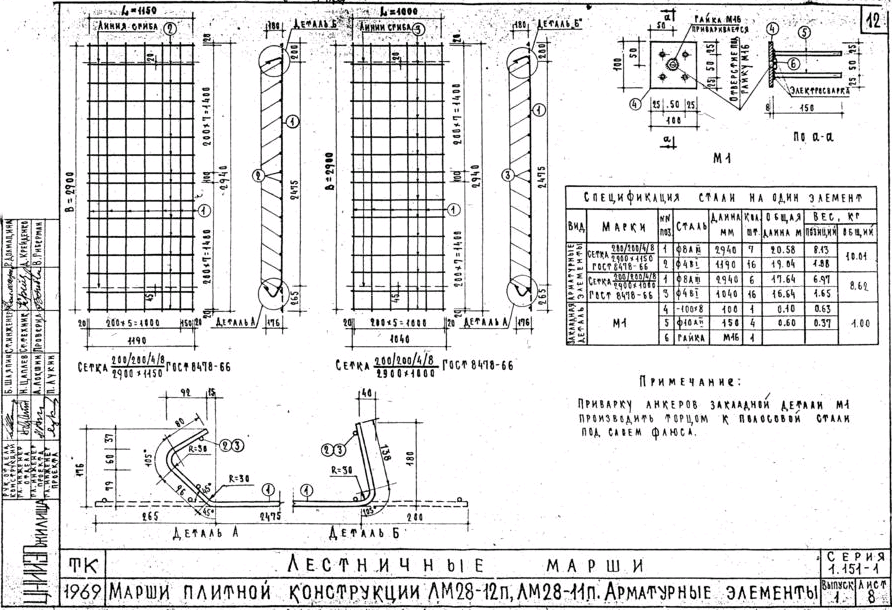

Марши плитной конструкции ЛМ28-12п; ЛМ28-11п. Арматурные элементы – 12 стр

892 × 610 пикс.     Открыть в новом окне

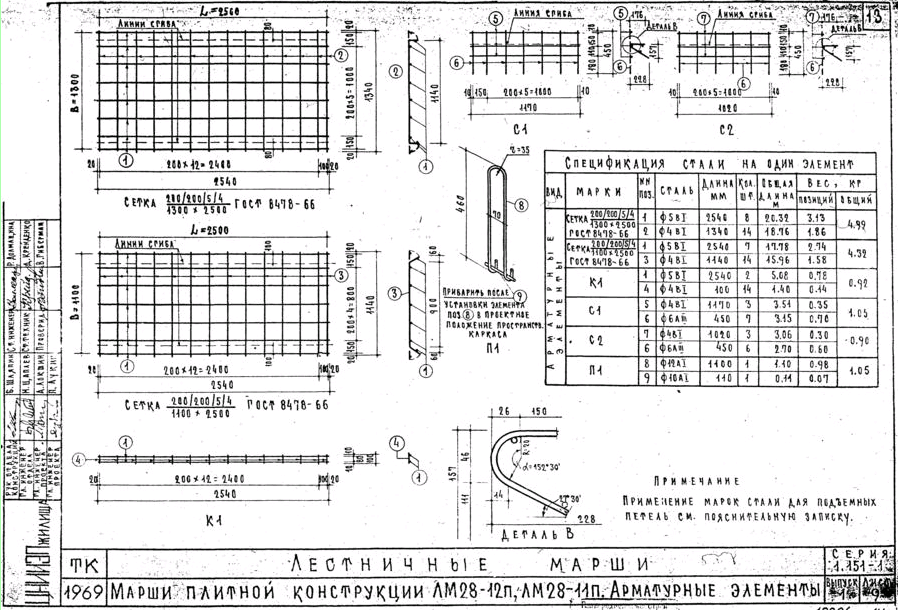

Марши плитной конструкции ЛМ28-12п; ЛМ28-11п. Арматурные элементы – 13 стр

898 × 610 пикс.     Открыть в новом окне

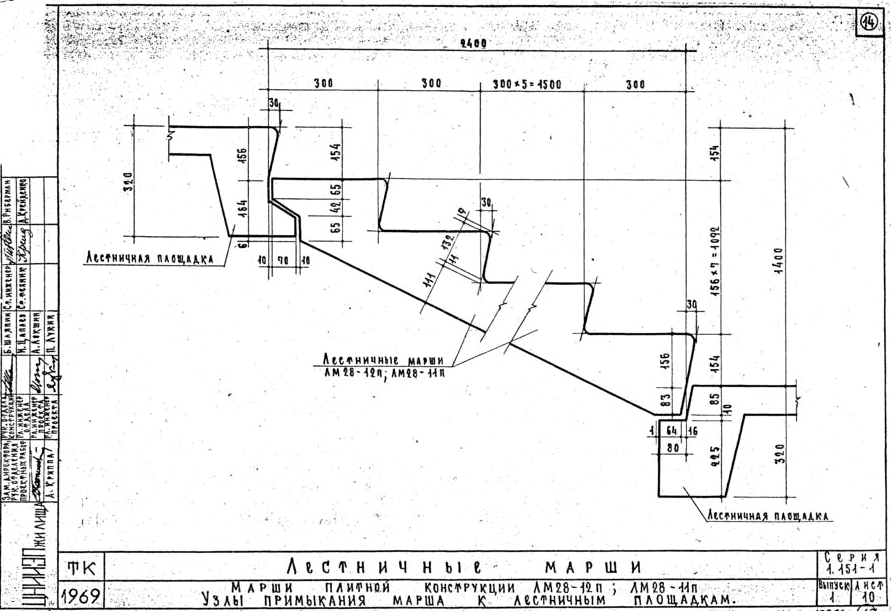

Марши плитной конструкции ЛМ28-12п; ЛМ28-11п. Узлы примыкания марша к лестничным площадкам – 14 стр

891 × 611 пикс.     Открыть в новом окне
 (
