Cерия 1.151-1 Лестничные марши.Выпуск 2. Марши для высоты этажа 2,8 м, шириной 105 и 120 см, ребристой конструкции, с фризовыми ступенями, с чистой бетонной поверхностью.

Описание

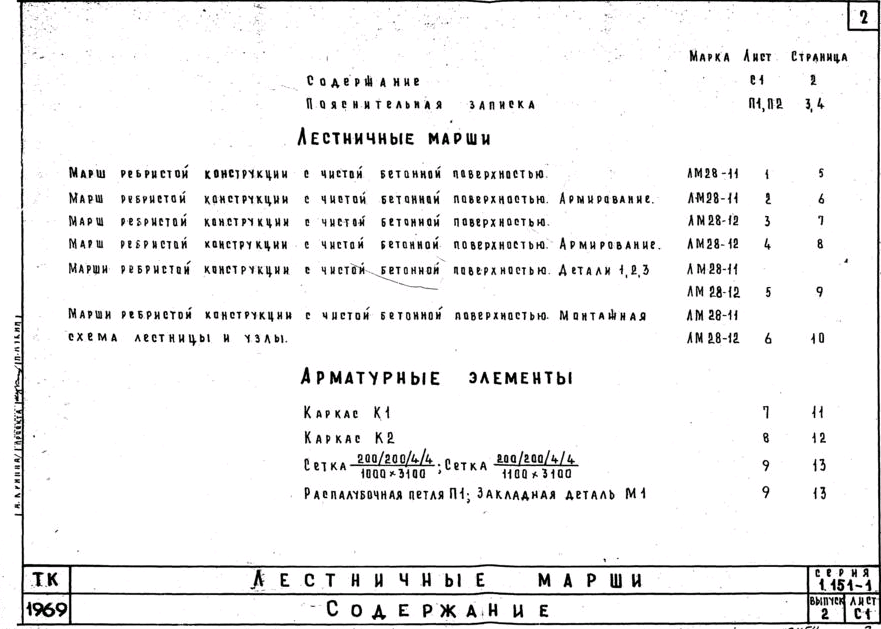

Содержание – 2 стр

881 × 629 пикс.     Открыть в новом окне

Пояснительная записка – 3 стр

Рабочие чертежи лестничных маршей ребристой конструкции (серия 1.151-1, выпуск 2) разработаны в соответствии с заданием Управления новой техники и экспериментального строительства Госкомитета по гражданскому строительству и архитектуре при Госстрое СССР, утвержденным 12.УI-1968 г.
В альбом включены рабочие чертежи лестничных маршей ребристой конструкции с чистой бетонной поверхностью по ГОСТ 9818-67, с учетом указаний Госстроя СССР о применении лестничного марша шириной 1200 мм вместо 1150 мм (см. письмо I-965 от10.IУ-1968 г.), предназначенных для устройства сборных двух маршевых лестниц в жилых и общественных зданиях с высотой этажа 2,8 м и для массового производства этих изделий предприятиями строительной промышленности.
Рабочие чертежи аналогичных изделий, включенные в альбом 30-64 серии ИИ-03-02, с выходом настоящего альбома отменяются. При строительстве по ранее утвержденным действующим проектам разрешается применять изделия по альбому 30-64 серии ИИ-03-02.
Каждому маршу присвоена своя марка, так например, ЛМ 28-12 обозначает – лестничный марш, при этаже 2,8 м, шириной 120 см ребристой конструкции, с фризовыми ступенями, с чистой бетонной поверхностью.
Внесение изменений в обозначение марок не допускается. Марки изделий проставляются на чертежах и в спецификациях проектов, в заказах заводом-изготовителем и на изделиях.
Лестничные марши рассчитаны и законструированы в соответствии с СНиП II-В.1-62.
Лестничные марши рассчитаны на полезную нормативную нагрузку  на горизонтальную проекцию и изготавливаются тяжелого бетона марки «300».
Изделия с завода должны отпускаться с 100% прочностью бетона.
Разрешается отпускать  с завода-изготовителя с прочностью бетона в 70% от проектной марки при условии гарантии заводом-изготовителем достижения бетоном 100% прочности в возрасте 28 дней со времени их изготовления.
Лестничные марши изготавливаются в кассетной форме, в которой должны быть предусмотрены штыри для фиксации закладных деталей.
В лестничных маршах вместо монтажных петель предусмотрены отверстия.
Строповка через отверстия должна выполняться с применением специальных инвентарных приспособлений.
Лестничные марши выполняются с чистой бетонной поверхностью, подготовленной снизу и сбоку под покраску. При повышенных требованиях к отделке верхней поверхности по согласованию с заводом-изготовителем может применяться флюатирование или шлифование.
При изготовлении маршей должно быть обеспечено проектное положение арматуры.
Армирование маршей выполняется сварными сетками и каркасами. Рабочая арматура нижних сеток принята по ГОСТ 5781-61 из стали класса A-II. Замена рабочей арматуры на сталь другого класса не допускается. В исключительных случаях замена арматуры может быть произведена с участием проектной организации без уменьшения площади сечения рабочей арматуры маршей.
Испытание всех видов арматуры на растяжение обязательно.
Арматурные элементы лестничных маршей-каркасы, сетки, отдельные стержни и распалубочные петли собираются в пространственный каркас при помощи контактной точечной электросварки.
Исходя из принятого в лестнице подъема против часовой стрелки закладные детали для крепления стоек ограждений располагаются с левой стороны боковой поверхности марша.
Общие указания
Для распалубочных петель следует применять арматурную сталь А-I марок ВМ Ст. 3сп, ВМ ст.3 пс, ВК СТ.3сп и ВК СТ.3пс; для закладных деталей применять горячекатаную сталь плосовую сталь группы марок сталь 3.
Условные обозначения арматурных сталей в рабочих чертежах приняты по СНиП I-В.4-62.
Изготовление каркасов и сеток, кроме оговоренных на чертежах отдельных мест, должно производиться контактной точечной электросваркой в соответствии с требованиями действующих нормативных документов.
Перед массовым изготовлением и применением марки должны быть испытаны на прочность и жесткость, согласно приведенной схеме загружения при испытании на листах 1 и 3.
Изготовление, приемку, паспортизацию, хранение и транспортирование изделий производить с учетом указаний СНиП I-В.5-62 и I-В.5.1-62, проверку прочности и жесткости маршей по ГОСТ 8829-66, монтаж по СНиП II-В.3-62.

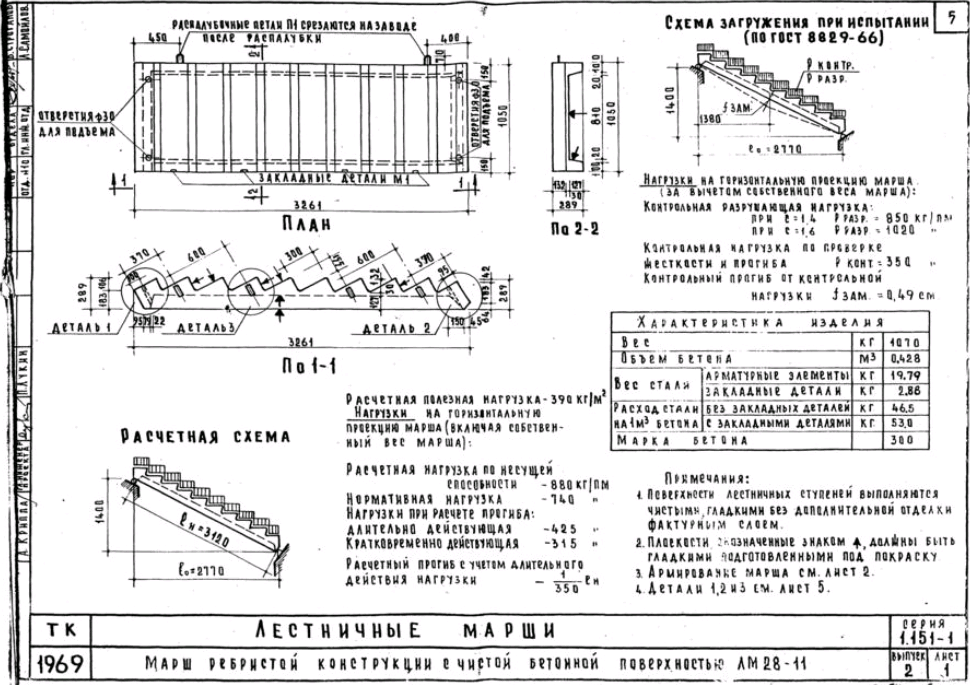

Марш ребристой конструкции с чистой бетонной поверхностью ЛМ28-11 – 5 стр

970 × 685 пикс.     Открыть в новом окне

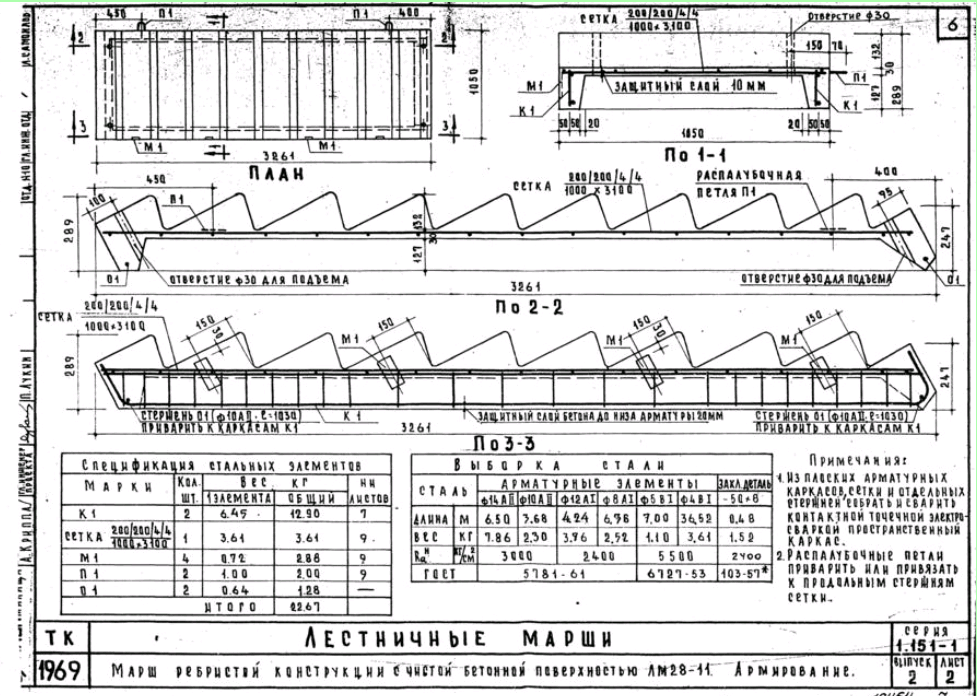

Марш ребристой конструкции с чистой бетонной поверхностью ЛМ28-11.Армирование – 6 стр

977 × 696 пикс.     Открыть в новом окне

Марш ребристой конструкции с чистой бетонной поверхностью ЛМ28-12 – 7 стр

982 × 695 пикс.     Открыть в новом окне

Марш ребристой конструкции с чистой бетонной поверхностью ЛМ28-12. Армирование – 8 стр

960 × 692 пикс.     Открыть в новом окне

Марши ребристой конструкции с чистой бетонной поверхностью ЛМ28-11; ЛМ28-12. Детали 1;2;3 – 9 стр

975 × 680 пикс.     Открыть в новом окне

Марши ребристой конструкции с чистой бетонной поверхностью ЛМ28-11; ЛМ28-12. Монтажная схема лестницы и узлы – 10 стр

964 × 687 пикс.     Открыть в новом окне

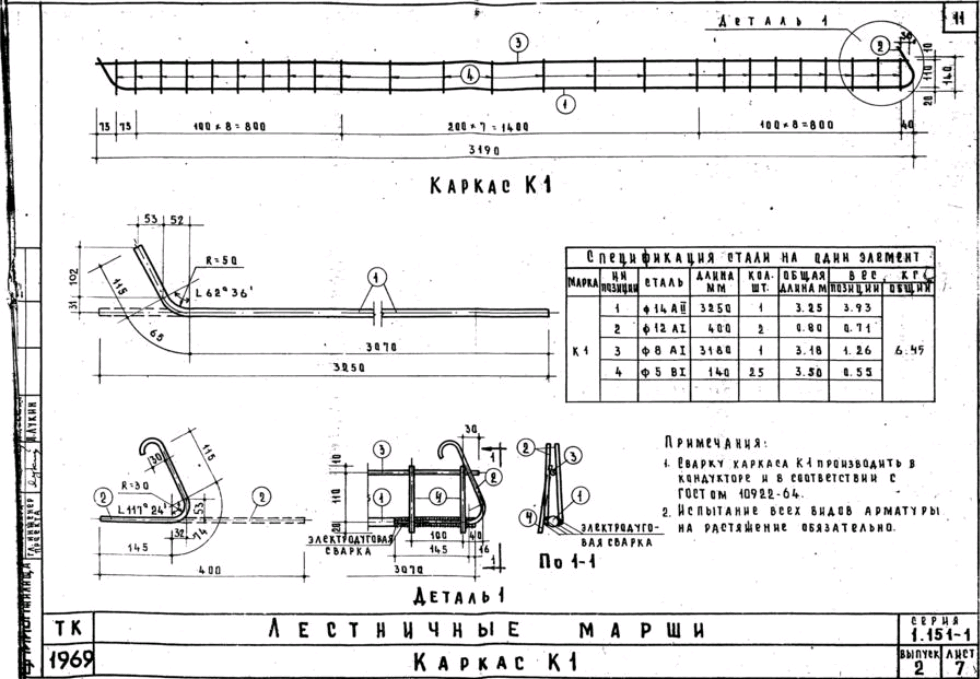

Каркас К1 – 11 стр

980 × 679 пикс.     Открыть в новом окне

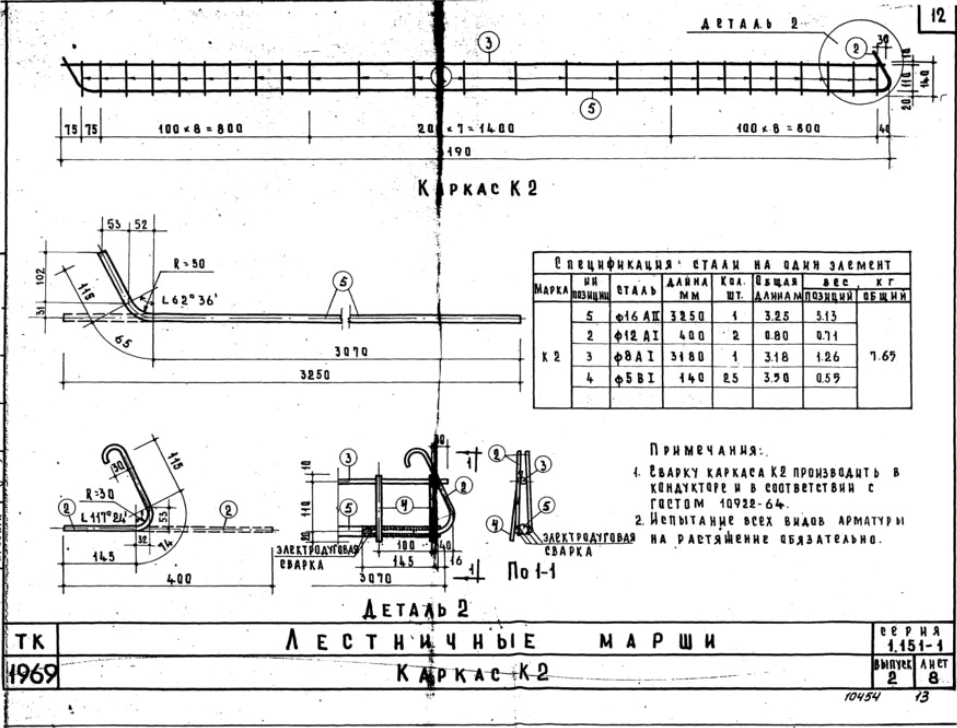

Каркас К2 – 12 стр

957 × 728 пикс.     Открыть в новом окне

Сетка ; Сетка ; Распалубочная петля П1; Закладная деталь М1 – 13 стр

975 × 682 пикс.     Открыть в новом окне (
