Техническое описание – 3 стр

Настоящие рабочие чертежи железобетонных конструкций прямоугольных прогонов и опорных плит предназначены для применения в проектировании и строительстве общественных зданий и зданий административно-бытового назначения со стенами из кирпича или крупных блоков из местных материалов, возводимых в обычных условиях строительства.

Прогоны и опорные плиты следует применять в условиях отсутствия агрессивной среды на железобетонные конструкции.

Настоящий выпуск разработан взамен выпуска 5 серии 1.225-2.

1.Марки и основные размеры.

1.1.Маркировка конструкций принята по ГОСТ 23009-78. Марки состоят из буквенно-цифровых групп.

Первая группа содержит:

- обозначение типа конструкции (ПРГ – прогон прямоугольного сечения, ОП- опорная плита);

- определяющие габаритные размеры в дециметрах (с округлением до целого числа).

Вторая группа содержит:

- для прогонов несущего способность, соответствующую расчетной равномерно распределенной нагрузке (без учета собственной массы), выраженной в тоннах на метр, класс напрягаемой арматуры (только для преднапряженного прогона) и вид бетона, выраженный буквеннным обозначением (Т-тяжелый бетон);

-для опорных плит вид бетона (Т-тяжелый бетон).

Пример маркировки: ПРГ 60.2.5-4Т – прогон прямоугольного сечения длиной 598 см, шириной 20 см и высотой 50 см под расчетную нагрузку (без учета собственной массы) 39,2 кН/м (4000 кгс/м) и изготавливаемый из тяжелого бетона; ОП 6.4-Т – опорная плита длиной 64 см, шириной 38 см и изготавливаемая из тяжелого бетона.

Номенклатура прогонов и опорных плит представлены на листе 10.

2.Технические требования и расчетные данные

2.1.Прогоны рассчитаны как однопролетные свободные опертые балки в соответствии с требованиями главы СНиП II-21-75 с учетом изменений и дополнений введенных в действие постановлением Госстроя СССР от 10 июля 1980 г. в„– 99, от 19 марта 1981 г. в„– 41 и от 11 мая 1981 г в„–67.

2.2.Предел огнестойкости прогонов длиной 278.318 и 358 см не менее 0,9 часа, длиной 598 см – не менее 1,25 часа. Группа возгораемости – несгораемые.

2.3.Прогоны запроектированы на равномерно распределенную нагрузку (без учета собственной массы), приведённую, в таблице:

531 × 156 пикс.     Открыть в новом окне

Собственная масса прогонов длиной 598 см: расчетная – 2,7 кН/м (275 кгс/м), нормативная – 2,45 кН/м (250кгс/м); длиной 258 и 318 см:

Расчетная – 1,27 кЕ/м (130 кгс/м), нормативная – 1,17 кЕ/м (120 кгс/м); длиной 278 см: расчетная – 0,98 кН/м (100 кгс/м), нормативная – 0,88 кН/м (90 кгс/м).

2.4.Прогоны запроектированы по 3-ей категории требований, предъявляемых к трещиностойкости конструкций.

2.5.Прогоны без предварительного напряжения армируются пространственными каркасами, состоящими из плоских сварных каркасов, закладных изделий и монтажных петель.

Нижние продольные стержни пространственных каркасов приняты из стали класса А-III (ГОСТ 5781-82) или Ат-III (ГОСТ 10884-81) с

234 × 26 пикс.     Открыть в новом окне

При отсутствии на заводе стали класса Ат-III, разрешается применять сталь класса А-III.

2.6.Преднапряженный прогон армируется стержнями из стали класса Ат-У (ГОСТ 10884-81) с  и пространственными каркасами, состоящими из плоских сварных каркасов, закладных изделий и монтажных петель.

2.7.Предварительное напряжение арматуры осуществлять электротермическим натяжением стержней до бетонирования с одновременной передачей усилий на упоры формы.

Температура электронагрева не должна превышать 400 МЉС.

2.8.Контроль натяжения арматуры должен осуществляться в соответствии с ГОСТ 22362-77.

2.9.Максимальное значение начального предварительного напряжения  , допустимая величина отклонения предварительного напряжения перед бетонированием равна 475 МПа  .

2.10.Длину заготовки натягиваемых стержней следует определять с учетом выпусков для захватных приспособлений, принимаемых на заводах, а также в соответствии с указаниями «Руководства по технологии изготовления предварительно напряженных железобетонных конструкций» (Москва, Стройиздат, 1975 г.)

2.11.Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.

2.12.Опорные плиты рассчитаны из условия несущей способности консольного выступа вдоль и поперек прогона на расчетные равномерно распределенные нагрузки равные реактивному давлению кирпичной кладки.

284 × 127 пикс.     Открыть в новом окне

Допустимые длины консолей опорных плит в зависимости от реактивного давления кирпичной кладки (мм ).

478 × 208 пикс.     Открыть в новом окне

2.13.Прогоны изготавливать из тяжелого бетона проектной марки по прочности на сжатие.

М350 – для предварительного напряженного прогона длиной 598 см;

М300 – для прогона без предварительного напряжения длиной 598 см;

М250 – для прогонов длиной 278 и 318 см;

М200 – для прогона длиной 358.

Опорные плиты изготовлять из тяжелого бетона проектной марки по прочности на сжатие М200.

Нормируемая отпускная прочность бетона должна быть не менее 70% от принятой проектной марки бетона.

2.14.При производстве работа в зимнее время и в других случаях, когда по условиям возведения зданий не может быть обеспечено приращение прочности бетона поставщик обязан поставлять изделия с прочностью не ниже 100% проектной.

2.15.Монтажные петли прогонов и опорных плит выполнять из стали класса А-I (ГОСТ 5781-82) марок ВСт3сп2 и ВСт3пс2 (ГОСТ 380-71*). В случае монтажа изделий при температуре – 40 МЉС запрещается применять сталь марок ВСт3пс2.

Пластины закладных изделий выполнять из углеродистой стали марки ВСт3 (ГОСТ 380-71*), а анкеры из арматурной стали класса А-III (ГОСТ 5781-82).

2.17.Открытые поверхности стальных закладных изделий должны иметь антикоррозийное покрытие, нанесенные методом металлизации согласно указаниям главы СНиП II-28-73.

2.18.Арматурные изделия запроектированы из условия изготовления их на автоматических линиях.

Сварку арматурных изделий производить с нормируемой прочностью в соответствии с требованиями ГОСТ 10922-75 и СН 393-78.

2.19.Объемные каркасы собирать на специальных линейных установках, оснащенных подвесными сварочными машинами типа К-2438 или типа МТП-1601.

2.20.Армирование опорных плит принято сварными сетками из стали класса А-III (ГОСТ 5781-82) с

203 × 25 пикс.     Открыть в новом окне

2.21.Оценку качества арматурных и закладных изделий производить по ГОСТ 10922-75 и ГОСТ 23858-79.

2.22.Глубина опирания прогонов должна быть не менее 180 мм для прогонов длиной 278, 318 и 358 см и 200 мм для прогонов длиной 598 см.

2.23.нижняя, потолочная, поверхность должна быть гладкой, подготовленная под покраску.

2.24.Закладное изделие М2 предназначено для анкеровки прогона ее стеной.

3.Правила приемки

3.1.Приемку и паспортизацию прогонов и опорных плит производить в соответствии с требованиями ГОСТ 13015.1-81.

4.Маркировка, хранение и транспортирование

4.1.марки изделий проставляются в спецификациях проектов, в заказы заводам-изготовителям и на готовых изделиях. Внесение изменений в обозначение марок не допускается.

4.2.Маркировку, хранение и транспортирование прогонов и опорных плит производить в соответствии с требованиями ГОСТ 13015.2-81

4.3.Подъем, погрузка и разгрузка прогонов и опорных плит должна производиться захватом за предусмотренные строповочные петли.

5.Испытания

5.1.Испытание и оценку по прочности, трещиностойкости и жесткости прогонов производить по данным таблиц 1-5 (лист 7-9) и в соответствии с требованиями ГОСТ 8829-77.

Таблица 1.Проверка прочности

928 × 638 пикс.     Открыть в новом окне

Таблица 2. Проверка трещиностойкости; Таблица 3. Проверка жесткости

921 × 634 пикс.     Открыть в новом окне

Таблица 4. Проверка трещиностойкости; Таблица 5. Проверка жесткости

926 × 626 пикс.     Открыть в новом окне

Прогон ПРГ (ПРГ28.1.3 – 4Т, ПРГ32.1.4 – 4Т, ПРГ36.1.4 – 4Т) – 10 стр

920 × 636 пикс.     Открыть в новом окне

Прогон ПРГ (ПРГ28.1.3 – 4Т, ПРГ32.1.4 – 4Т, ПРГ36.1.4 – 4Т) Сборочный чертеж – 10 стр

613 × 771 пикс.     Открыть в новом окне

934 × 632 пикс.     Открыть в новом окне

Каркас пространственный КП (КП1-КП3) – 11 стр

889 × 612 пикс.     Открыть в новом окне

Каркас пространственный КП (КП1-КП3) Сборочный чертеж – 11 стр

596 × 789 пикс.     Открыть в новом окне

Каркас плоский КР1 – 12 стр

575 × 816 пикс.     Открыть в новом окне

Каркас плоский КР(КР2,КР3) – 13 стр

876 × 635 пикс.     Открыть в новом окне

Каркас плоский КР(КР2,КР3) Сборочный чертеж – 13 стр

570 × 809 пикс.     Открыть в новом окне

Изделие закладное М1 – 13 стр

653 × 806 пикс.     Открыть в новом окне

Прогон ПРГ 60.2.5-4Т – 14 стр

579 × 818 пикс.     Открыть в новом окне

Прогон ПРГ 60.2.5-4Т Сборочный чертеж – 14 стр

667 × 818 пикс.     Открыть в новом окне

Каркас пространственный КП4 – 15 стр

588 × 826 пикс.     Открыть в новом окне

Каркас пространственный КП4 Сборочный чертеж – 15 стр

661 × 814 пикс.     Открыть в новом окне

Каркас плоский КР4 – 16 стр

581 × 796 пикс.     Открыть в новом окне

Изделие закладное М2 – 16 стр

629 × 815 пикс.     Открыть в новом окне

Изделие закладное М3 – 17стр

579 × 817 пикс.     Открыть в новом окне

Петля строповочная П (П-П4) – 17 стр

644 × 814 пикс.     Открыть в новом окне

Прогон ПРГ 60.2.5 – 4АтVT – 18 стр

569 × 787 пикс.     Открыть в новом окне

Прогон ПРГ 60.2.5 – 4АтVT Сборочный чертеж – 18 стр

636 × 831 пикс.     Открыть в новом окне

Каркас пространственный КП5 – 19 стр

596 × 801 пикс.     Открыть в новом окне

Каркас пространственный КП5 Сборочный чертеж – 19 стр

637 × 834 пикс.     Открыть в новом окне

Каркас плоский КР5 – 20 стр

587 × 825 пикс.     Открыть в новом окне

Изделие закладное М4 – 20 стр

663 × 846 пикс.     Открыть в новом окне

Сетка арматурная С1 – 21 стр

581 × 803 пикс.     Открыть в новом окне

Петля строповочная П (П5, П6) – 21 стр

648 × 809 пикс.     Открыть в новом окне

Опорная плита ОП – 22 стр

884 × 598 пикс.     Открыть в новом окне

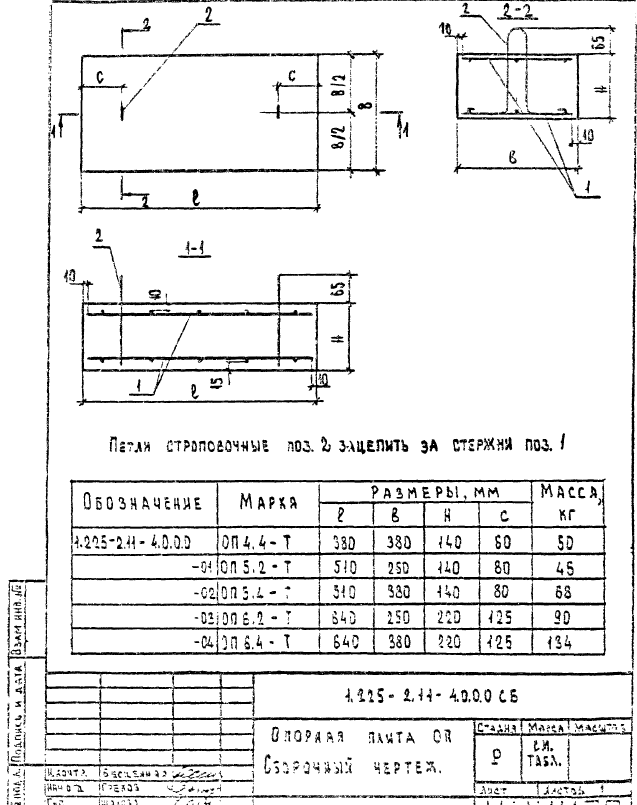

Опорная плита ОП Сборочный чертеж – 22 стр

637 × 805 пикс.     Открыть в новом окне

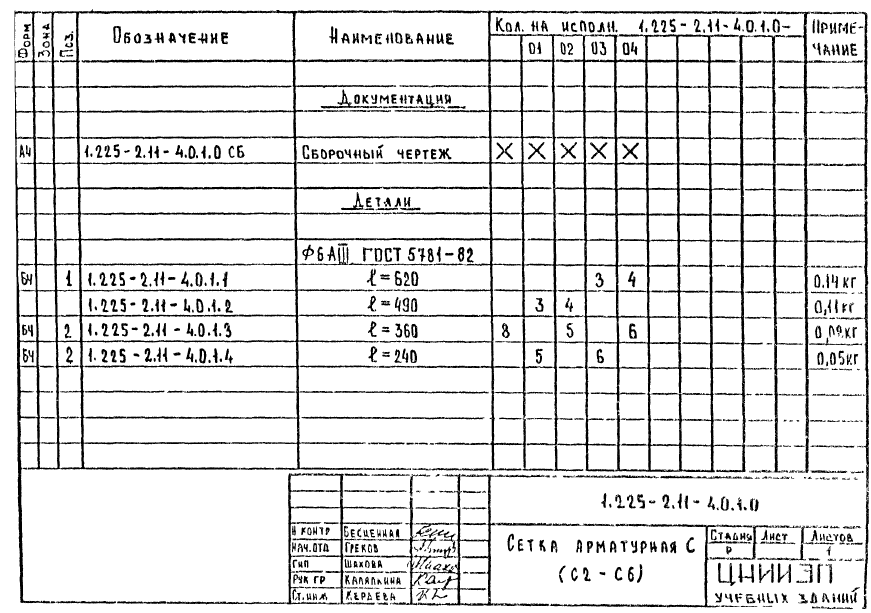

Сетка арматурная С (C2-C6) – 23 стр

871 × 613 пикс.     Открыть в новом окне

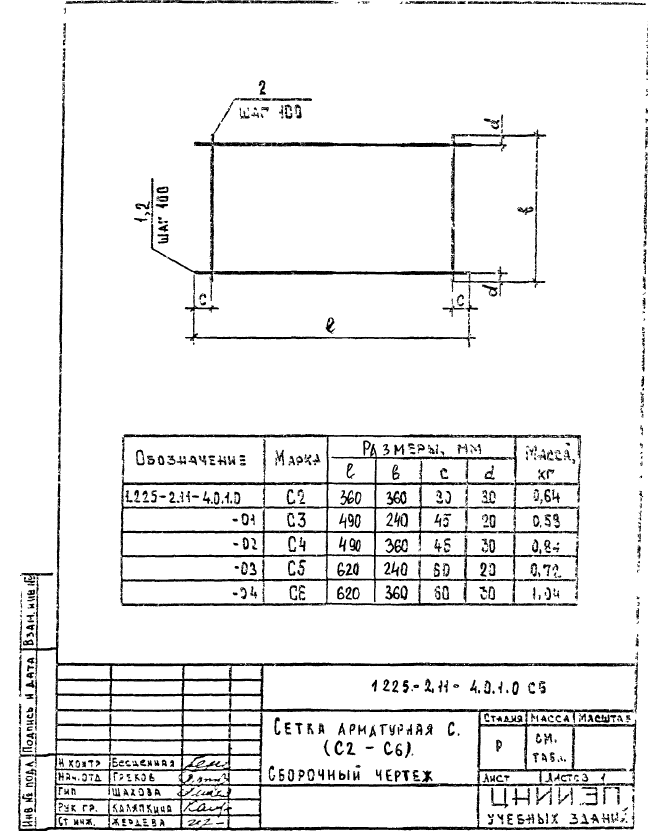

Сетка арматурная С (C2-C6) Сборочный чертеж – 23 стр

648 × 831 пикс.     Открыть в новом окне

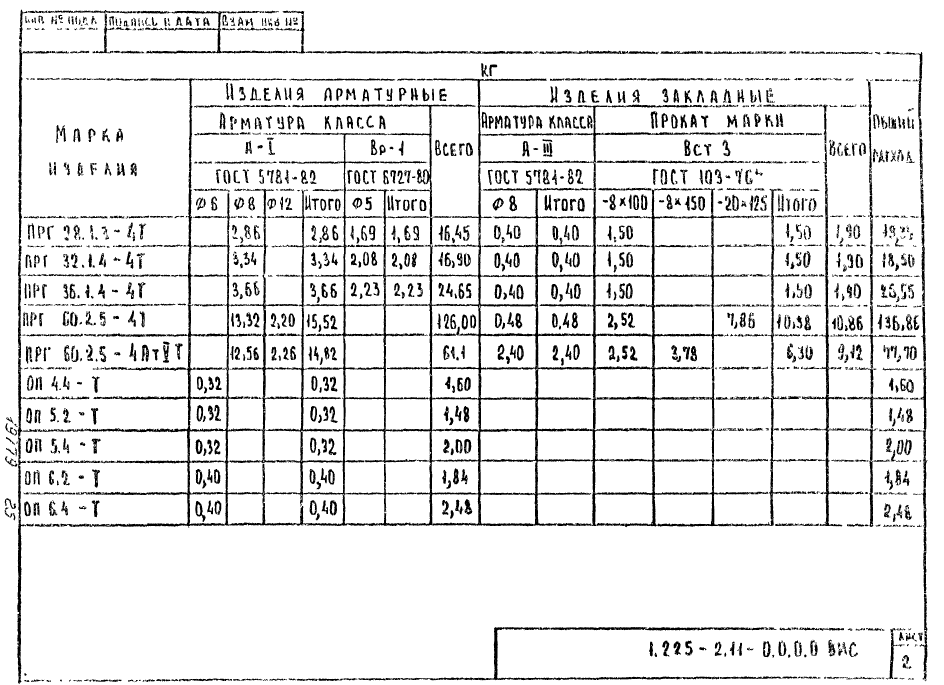

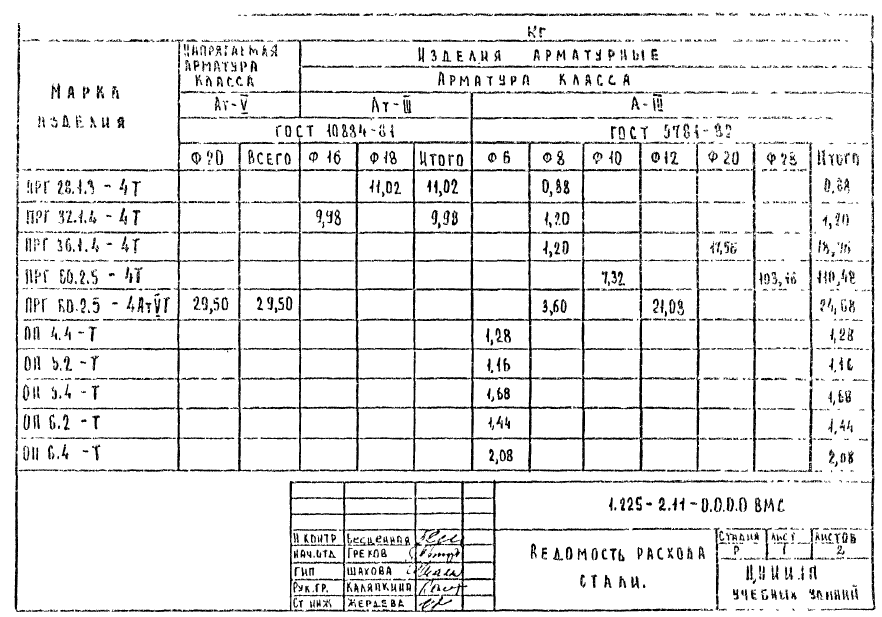

Ведомость расхода стали – 24 стр

882 × 617 пикс.     Открыть в новом окне

944 × 685 пикс.     Открыть в новом окне

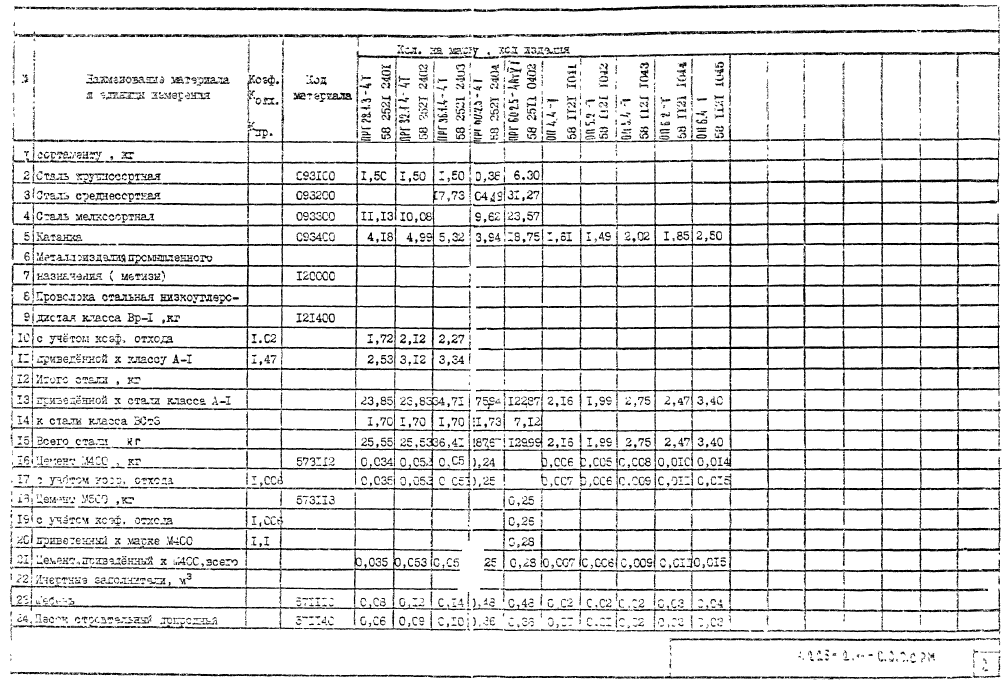

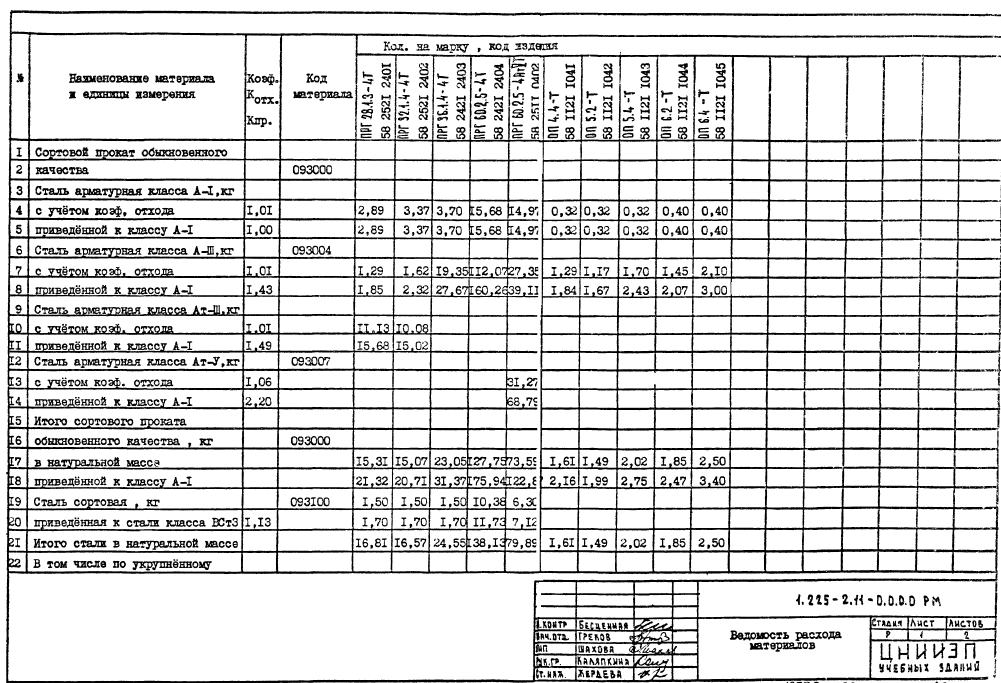

Ведомость расхода материалов – 25 стр

1001 × 683 пикс.     Открыть в новом окне
