Серия 1.225-2 Железобетонные прогоны.Выпуск 5. Прогоны прямоугольного сечения длиной 598, 358, 318 и 278 см, ломированные сварными каркасами из стали А-III и предварительно напряженный прогон длиной 598 см, армированные стержнями из стали класса А-IV (Ат-

Описание

Рабочие чертежи

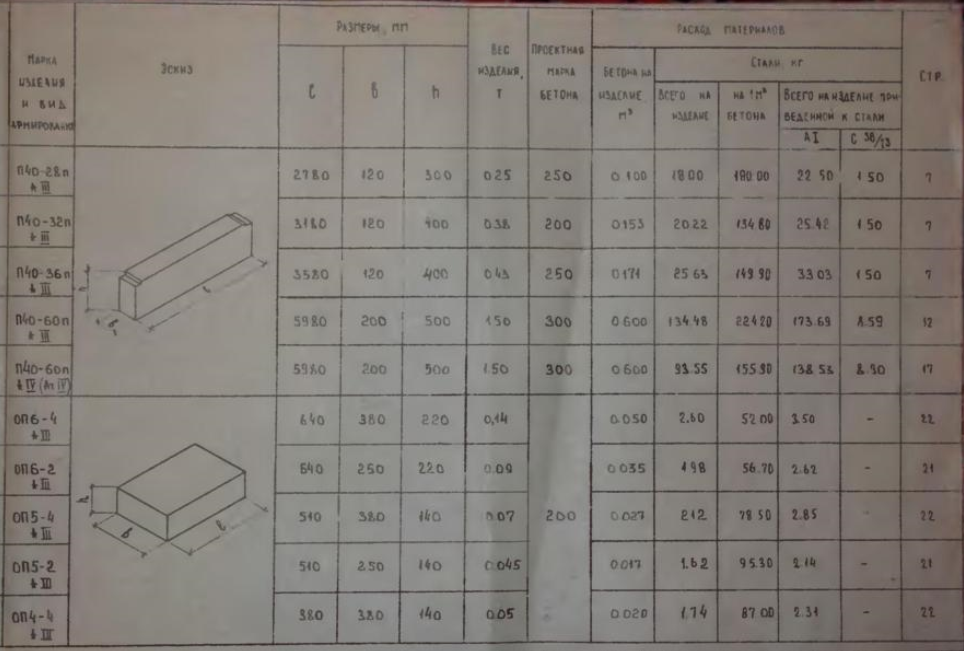

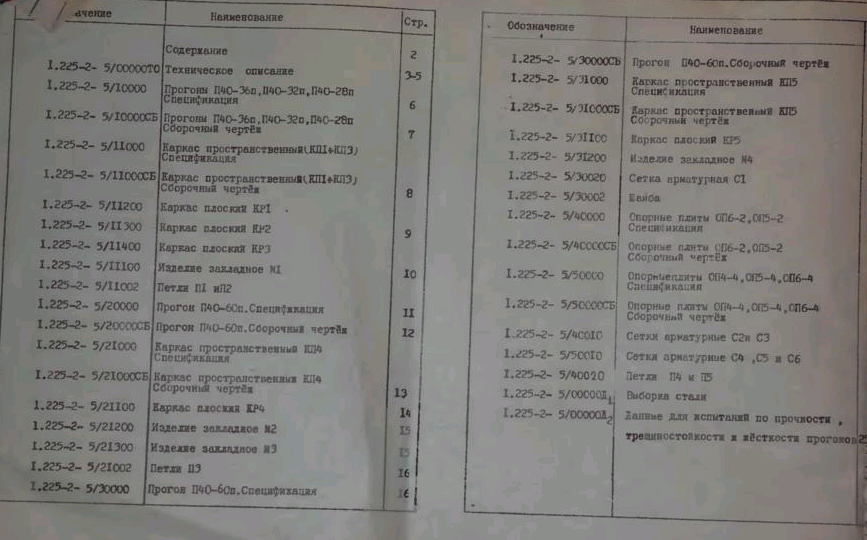

Содержание – 2 стр

867 × 540 пикс.     Открыть в новом окне

Техническое описание – 3 стр

Рабочие чертежи железобетонных прогонов прямоугольного сечения длиной 598, 358, 318 и 278 см и опорные плиты разработаны на основании, утвержденного Государственным комитетом по гражданскому строительству и архитектуры при Госстроя СССР 10 марта 1978 г, и предназначенные для изготовления
364 × 25 пикс.     Открыть в новом окне
.
Прогоны и опорные плиты следует применять при проектировании и строительстве в обычных условиях общественных зданий со стенами из кирпича и крупных блоков из местных строительных материалов в условиях с неагрессивной средой.
Прогоны умеют предел огнестойкости 1,3-1,8 часа и относятся к  несгораемых. Расчет произведен в соответствии с требованиями по СНиП II-А.5-70*, приложение
Данный альбом рабочих чертежей разработан взамен альбома   .

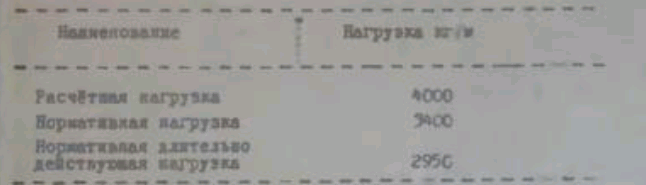

Прогоны  на равномерную распределенную нагрузку, регламентированную СН 362-67.
646 × 185 пикс.     Открыть в новом окне
Собственный вес  длиной 598 см расчетный  нормативный -250 кг/м длиной 358 и 318 см расчетный-130 кг/м, нормативный - 120 кг/м и длиной 278 см расчетный -100 кг/м, нормативный-90 кг/м.
Каждому прогону в зависимости от его размеров и величины нагрузки присвоены марки, состоящие из букв П-прогон расчетной нагрузки (округленно в сотнях кг/м) и размере ( округленно в дм.) Индекс «п» в конце марки означает прогон прямоугольного сечения. Пример маркировки прямоугольного прогона при расчетной нагрузке 4000 кг/м, длиной 6280 П40- 63п.
Каждой опорной плите в зависимости от ее размеров присвоены марки, состоящие из букв: ОП – опорная плита и размеров по длине и ширине (округленно в дм.). Пример маркировки опорной плиты длиной 640 мм и шириной 250 мм: ОП6-2
Марк проставляются в спецификациях проектов, в заказах завода-изготовителя и на готовых изделиях. Внесение изменений в обозначение  не допускается.
Прогоны рассчитаны в соответствии с требованиями главы СНиП II-21-75 как свободные балки  по 3-ей категории трещиностойкости на равномерно распределенные нагрузки.
Прогоны без предварительного напряжения длиной 598, 358, 318 и 278 см армируются пространственными каркасами, состоящими из плоских сварных каркасов, закладных деталей и монтажных петель.
Рабочая арматура пространственных каркасов принята из стали класса А-III (ГОСТ 5781-75)  , поперечные стержни из стали А-I (ГОСТ 5781-75) для прогона длиной 598 см и Вр-I (ТУ14-639-75) для прогонов длиной 358,318 и 278 см, верхние продольные стержни из стали класса A-III для прогона длной 598 и А-I для прогонов длиной 358, 318 и 278 см.
Преднапряженные прогоны армируются стержнями из стали класса А-IV, ГОСТ 5761-75 (Ат-IV, ГОСТ 10884-714)  и пространственными каркасами, состоящими из плоских сварных каркасов, закладных деталей и монтажных петель.
Продольные стержни пространственных каркасов принято из стали класса А-III, поперечные стержни-из стали класcа А-I.
Предварительное напряжение арматуры осуществлять электротермическим  стержней до бетонирования с передачей усилий на упоры форм.
Максимальное значение начального предварительного напряжения в арматуре принято  , контролируемая величина предварительного напряжения в арматуре перед бетонированием-

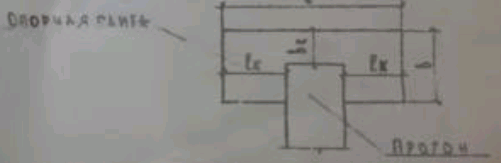

Опорные плиты рассчитаны из условий несущей способности   выступа вдоль и поперек прогона на две расчетные равномерно распределенные нагрузки, равные рактивному давлению кирпичной кладки, условию принятому
283 × 28 пикс.     Открыть в новом окне
501 × 163 пикс.     Открыть в новом окне

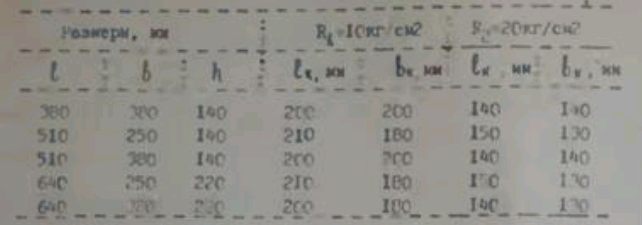

Допустимые плиты консолей опорных плит в зависимости от
642 × 225 пикс.     Открыть в новом окне
Армирование опорных плит принято сварными сетками из стали класса А-I (ГОСТ 5781-75)
 петли прогонов и опорных плит выполнять из класса А-I (ГОСТ 5781-75)марок Ст3сп2 и ВСт3пс2 (ГОСТ 380-71*). В случае монтажа изделий при температуре минус 40 МЉС и ниже запрещается применять сталь марок Ст3пс2.
Монтажные петли запроектированы из условия изготовления их на автоматических ставках.
Плоские арматурные изделия спроектированы с учетом требования изготовления их на
252 × 26 пикс.     Открыть в новом окне
заводов железобетонных конструкций, в соответствии с требованиями ГОСТ 14098-68 и СН 393-63.
Сборку и сварку каркасов и сеток выполнять контактно-точечной сваркой с нормируемой прочностью (ГОСТ 10922-64), дуговая сварка крестообразным соединение не допускается.
Объединенные каркасы собирать на специальных линейных установках, оснащенных подвесными сварочными  типа К-2438 или типа   с клещами
 закладных деталей выполнять из стали марок ВСт3пс5 и ВСт3сп2 (ГОСТ 380-71*), анкеры закладных деталей - из стали класса  марок 25ГС или 35 ГС. Приварку анкерных стержней к   выполнять дуговой сваркой фланговымм швами и втавр под слоем флюса.
Все закладные детали должны иметь антикоррозийное покрытие, нанесенное методом металлизации. Согласно указаниям СНиП II-28-73.
Прогоны длиной 598 изготовлять из тяжелого бетона проектной марки по прочности на сжатие 300, длиной 358 и 278 см-250 и длиной 318 см-200; опорные плиты-200. Кубиковая прочность бетона к моменту отпуска с завода в прогонах без предварительного напряжения и опорных плит и к моменту отпуска натяжения преднапряженных прогонах должно быть не менее 70% от проектной марки. Завод-изготовитель должен гарантировать получение 100% прочности бетона к 28-дневному возрасту со времени изготовления.
При производстве работ в зимнее время и в других случаях по условиям возведения зданий не может быть обеспечено своевременное приращение прочности, поставщик обязан поставлять  с прочностью бетона не менее 100% проектной.
Изготовление, приемку, паспортизацию, хранение и транспортирование изделий производить в соответствии с требованиями ГОСТ 13015-75, верку прочности , жесткости и трещиностойкости – в соответствии с требованиями

Перечень нормативных документов

СНиП II-21-75 Бетонные и железобетонные конструкции. Нормы проектирования.
СНиП II-28-73 Защита строительных конструкций от коррозии
ГОСТ 380-71* Сталь углеродистая обыкновенного качества. Марки и общие требования
СН 382-67 Указания по применению унифицированных нагрузок при проектировании типовых железобетонных конструкций для сборных перекрытий и покрытий зданий.
СН 39-19 Указания по сварке соединений арматуры и закладных деталей железобетонных конструкций.
ГОСТ 2781-75 Сталь горячекатаная для армирования железобетонных конструкций
ГОСТ 8829-77 Изделия железобетонные сборные. Методы испытаний и оценки прочности, жесткости и трещиностойкости.
ГОСТ 10922-75 Арматура и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний.
ГОСТ 13015-75 Изделия железобетонные и бетонные. Общие технические требования.
ГОСТ 14098-68 Соединения сварные арматурные железобетонных изделий и конструкций. Контактная сварка. Основные и конструктивные элементы.
ТУ 14-4-659-75 Проволока стальная низкоуглеродистая периодического профиля для армирования железобетонных конструкций.
*Руководство по проектированию напряженных железобетонных конструкций из тяжелого бетона.
ГОСТ 10884-71 Сталь стержневая арматурная термически упрочненная периодического профиля. Технические требования
964 × 651 пикс.     Открыть в новом окне

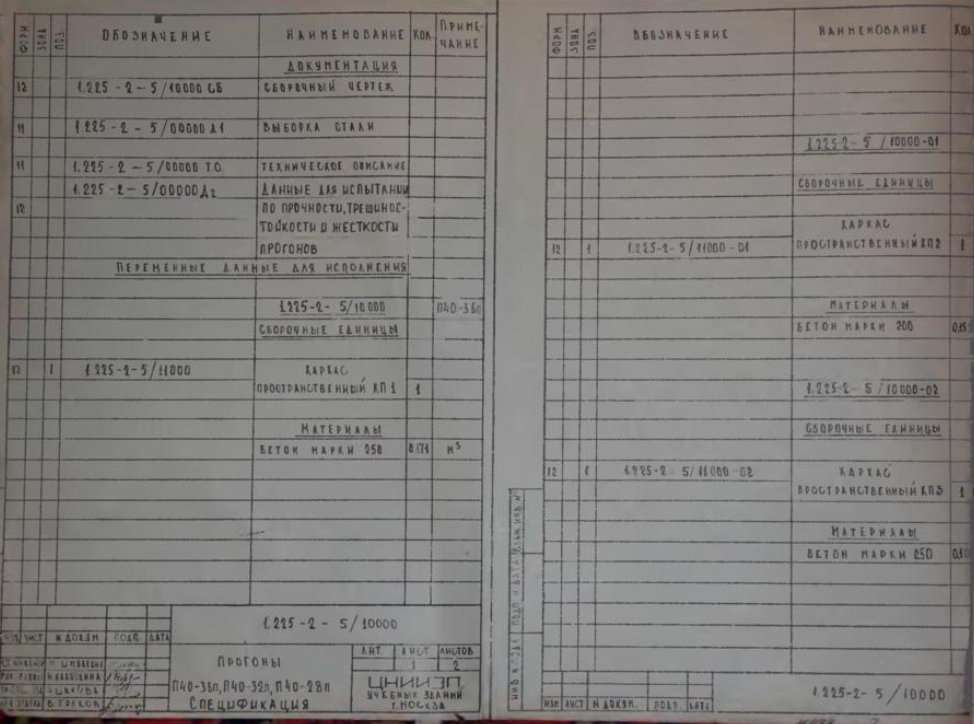

Прогоны П40-36п, П40-32п, П40-28п Спецификация – 6 стр

974 × 724 пикс.     Открыть в новом окне

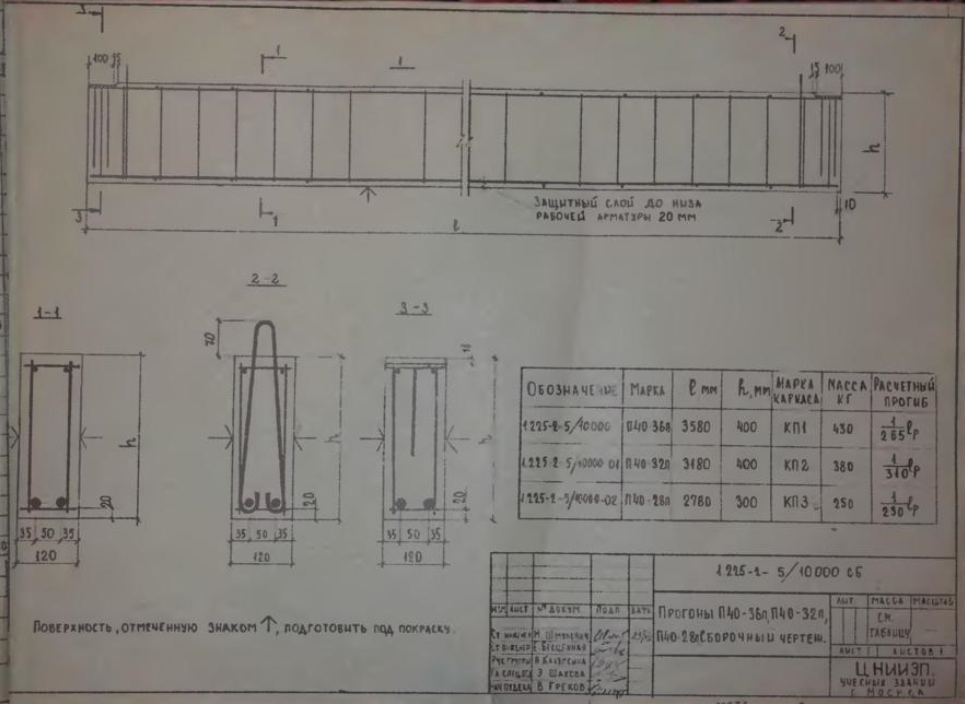

Прогоны П40-36п, П40-32п, П40-28п Сборочный чертеж – 7 стр

965 × 704 пикс.     Открыть в новом окне

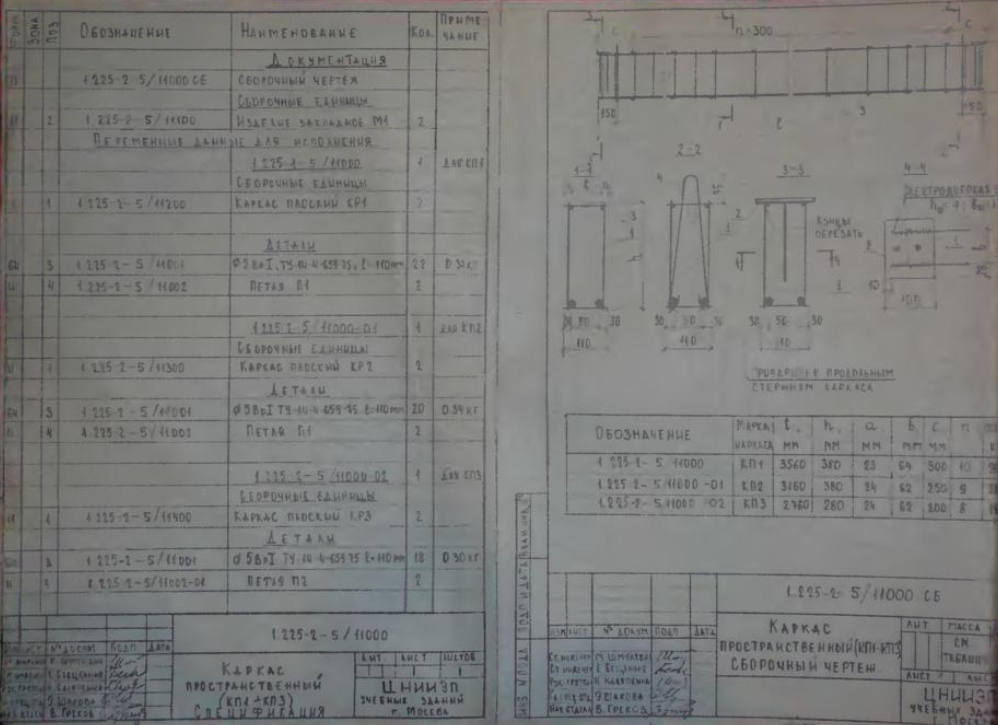

Каркас пространственный (К1-КП3) Спецификация; Сборочный чертеж - 8 стр

998 × 725 пикс.     Открыть в новом окне

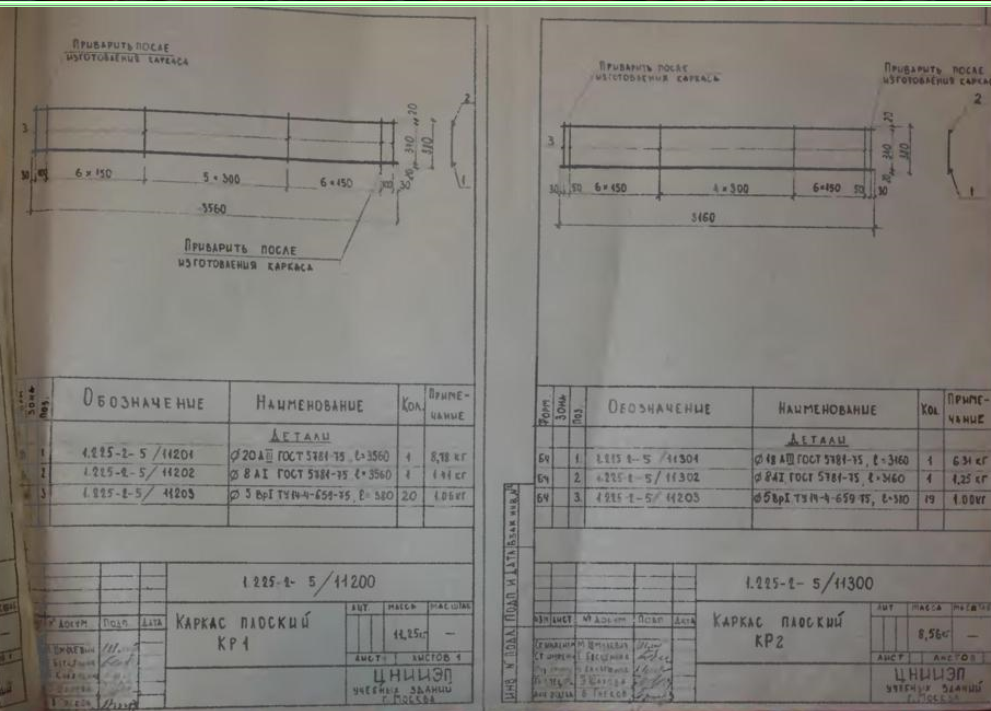

Каркас плоский КР1;КР2 – 9 стр

991 × 711 пикс.     Открыть в новом окне

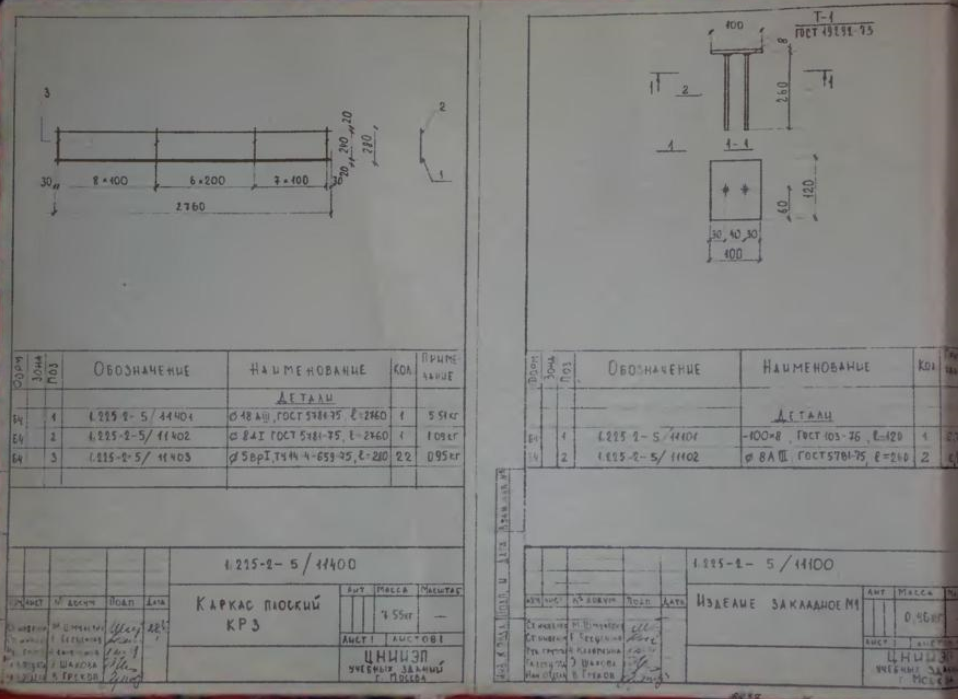

Каркас плоский КР3; Изделие закладное М1 – 10 стр

958 × 699 пикс.     Открыть в новом окне

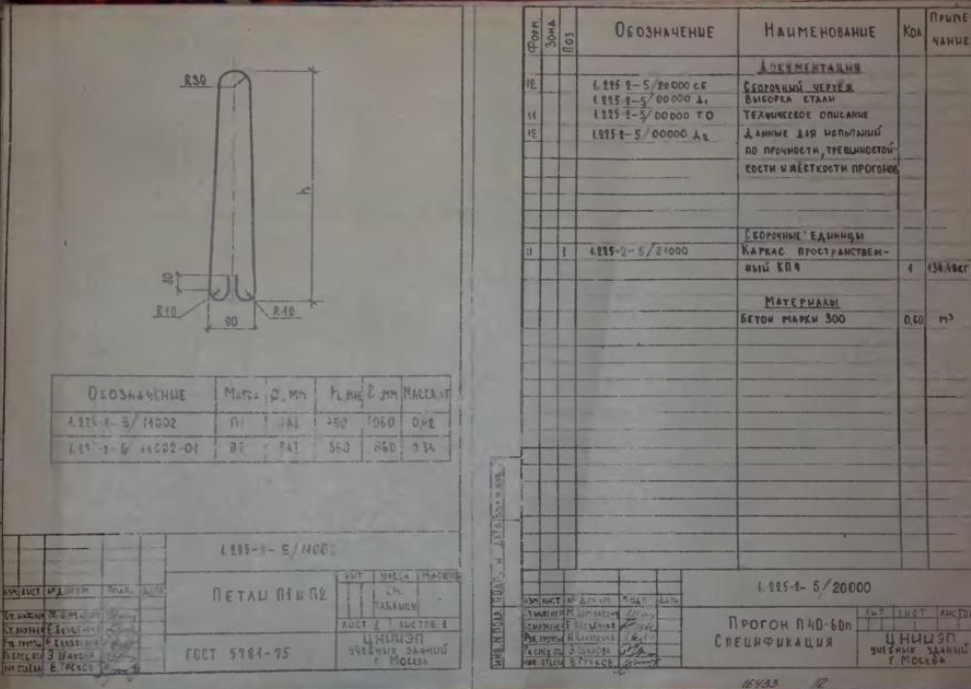

Петли П1 и П2; Прогон П40-60п Спецификация – 11 стр

971 × 689 пикс.     Открыть в новом окне

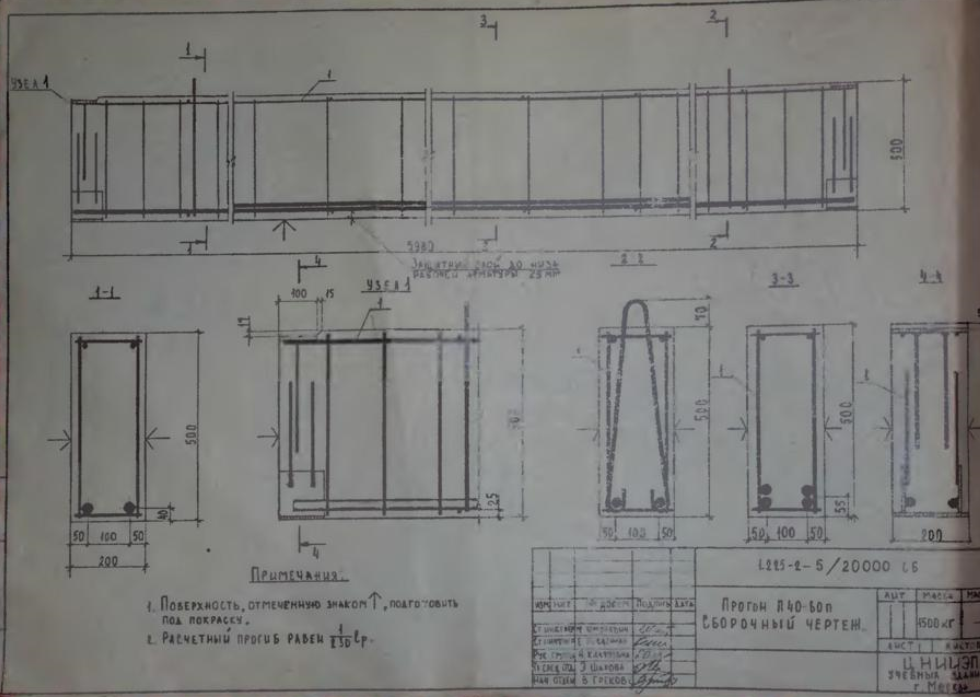

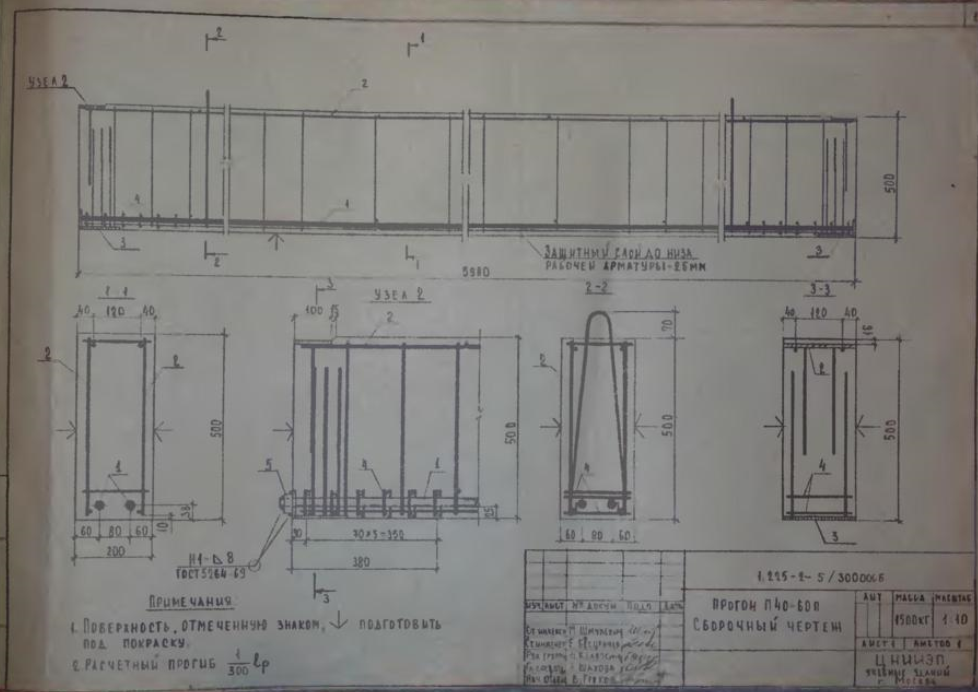

Прогон П40-60п Сборочный чертеж – 12 стр

980 × 697 пикс.     Открыть в новом окне

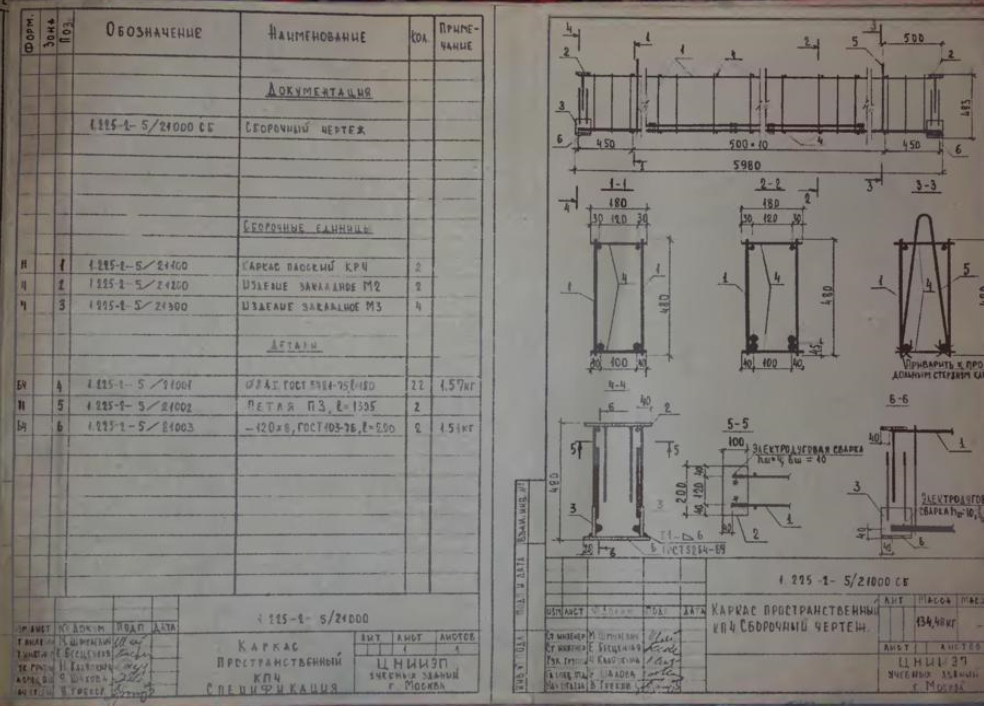

Каркас пространственный КП4 Спецификация; Сборочный чертеж – 13 стр

984 × 706 пикс.     Открыть в новом окне

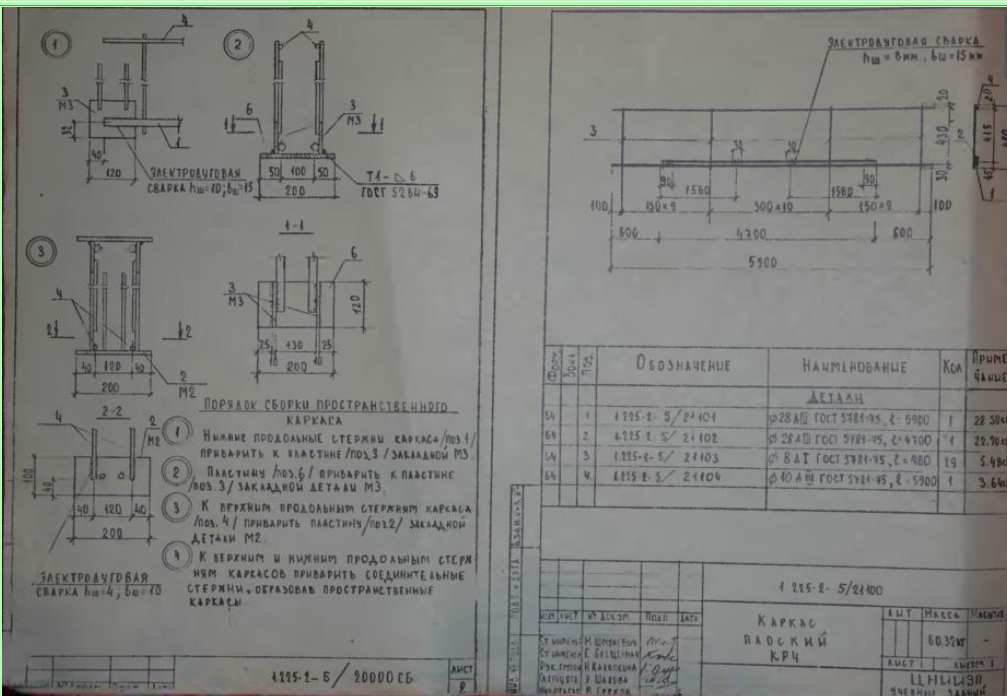

Каркас плоский КР4 – 14 стр

1007 × 696 пикс.     Открыть в новом окне

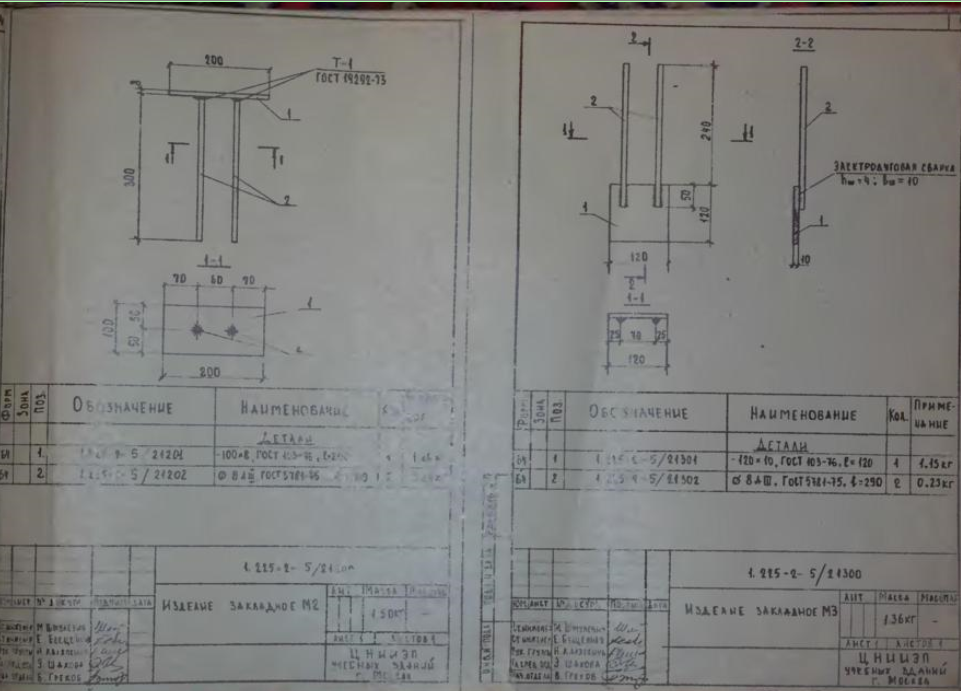

Изделие закладное М2;М3 – 15 стр

961 × 691 пикс.     Открыть в новом окне

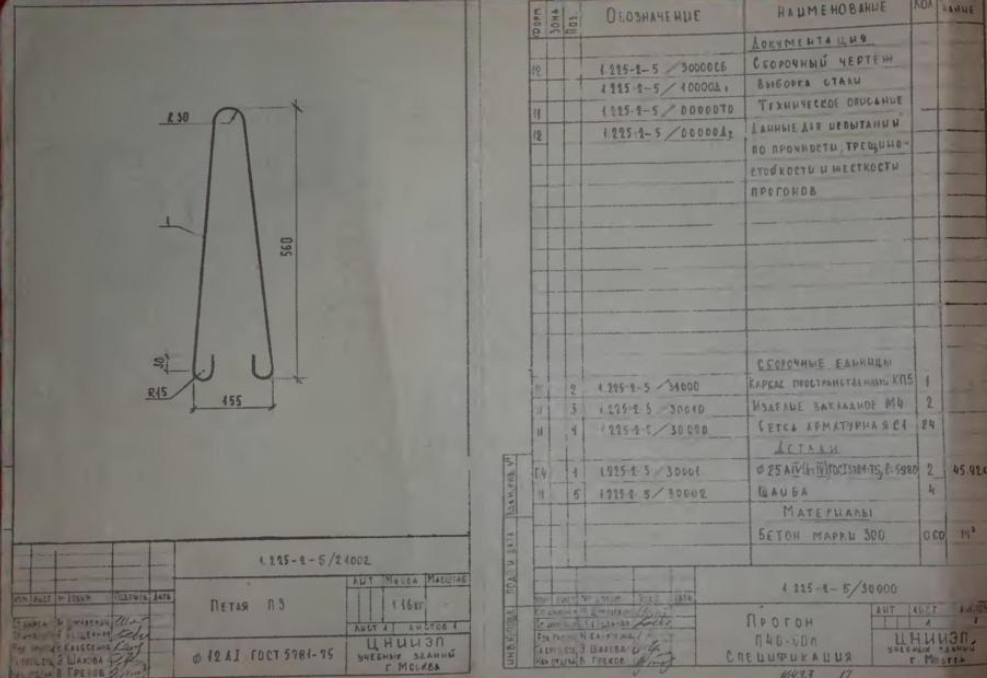

Петля П3; Прогон П40-60п Спецификация – 16 стр

987 × 678 пикс.     Открыть в новом окне

Прогон П40-60п Сборочный чертеж – 17 стр

978 × 692 пикс.     Открыть в новом окне

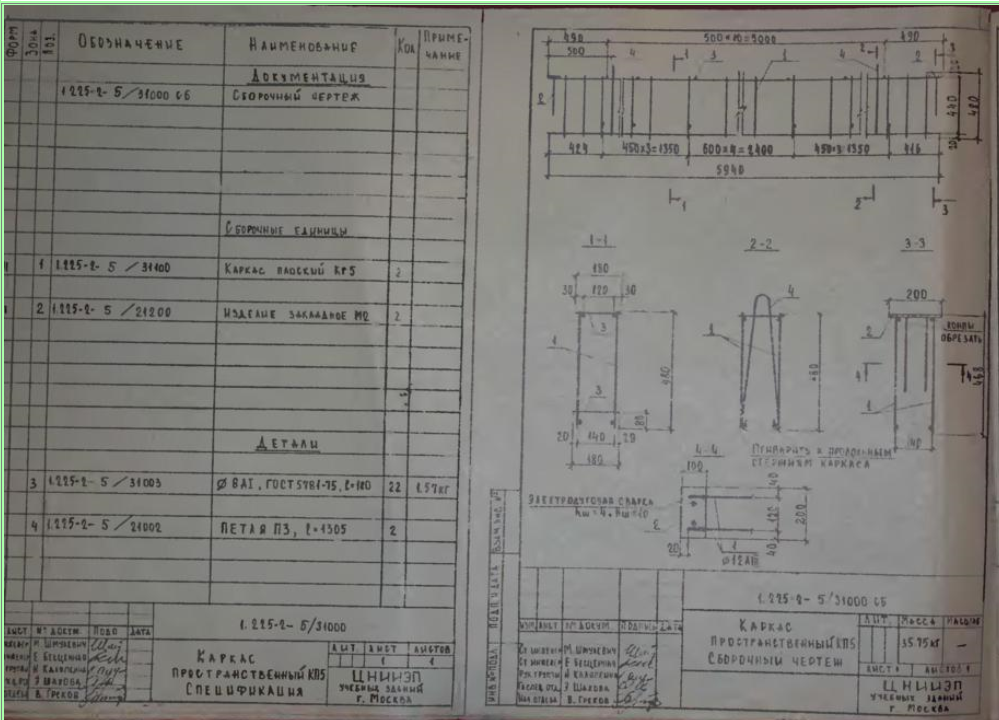

Каркас пространственный КП5 Спецификация; Сборочный чертеж – 18 стр

999 × 720 пикс.     Открыть в новом окне

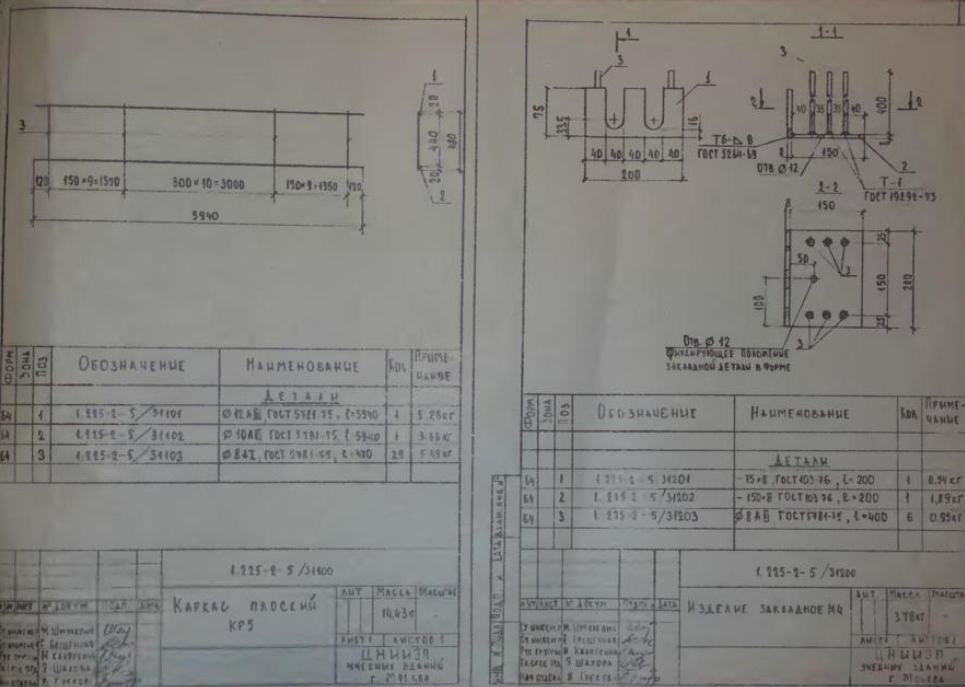

Каркас плоский КР5; Изделие закладное М4 – 19 стр

965 × 687 пикс.     Открыть в новом окне

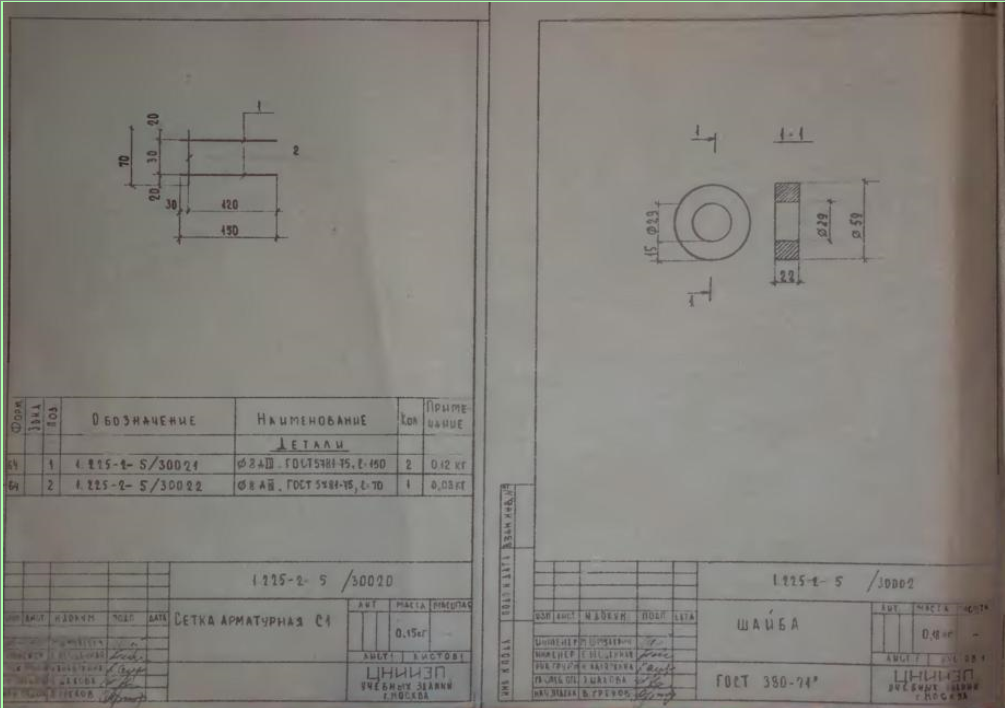

Сетка арматурная С1; Шайба – 20 стр

1005 × 708 пикс.     Открыть в новом окне

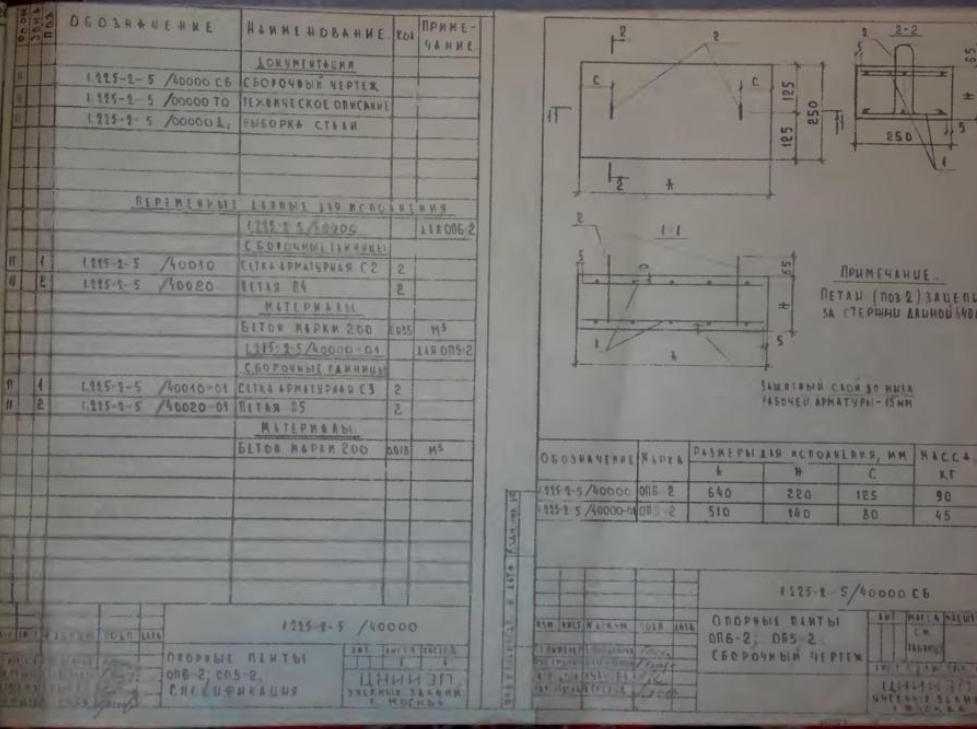

Опорные плиты ОП6-2, ОП5-2; Сборочный чертеж – 21 стр

977 × 729 пикс.     Открыть в новом окне

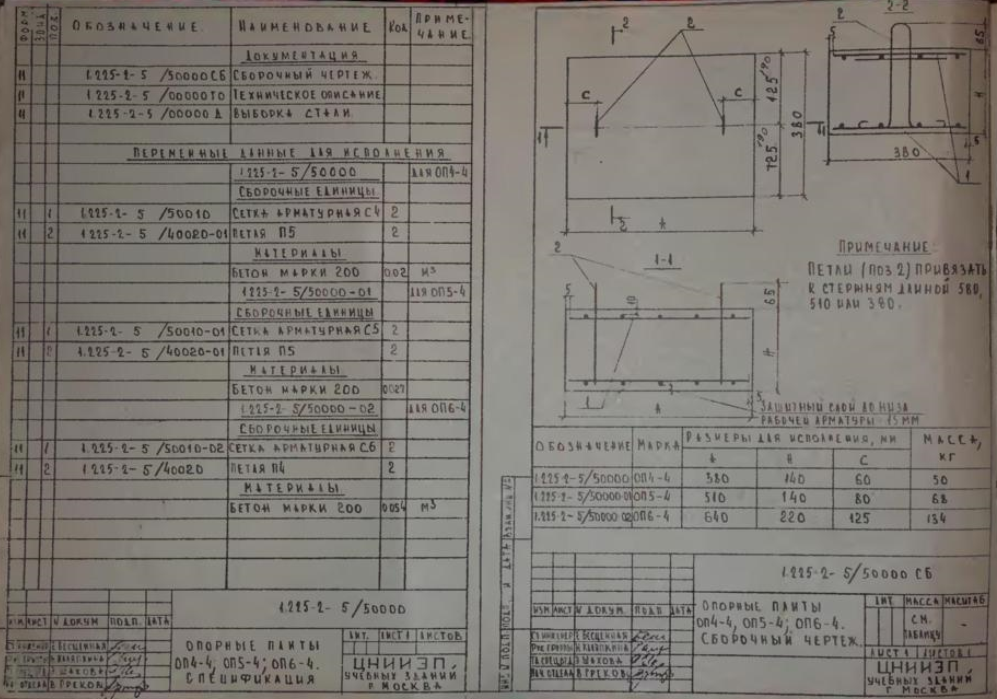

Опорные плиты ОП4-4, ОП5-4, ОП6-4 Спецификация; Сборочный чертеж – 22 стр

997 × 699 пикс.     Открыть в новом окне

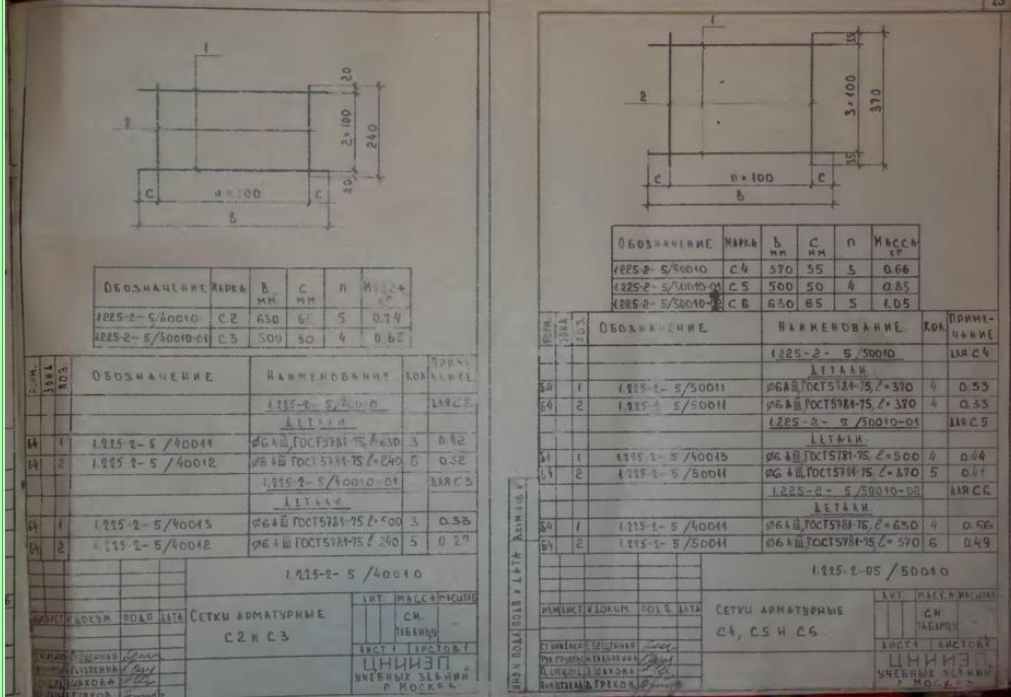

Сетки арматурные С2 и С3, С4, С5 и С6 – 23 стр

1011 × 697 пикс.     Открыть в новом окне

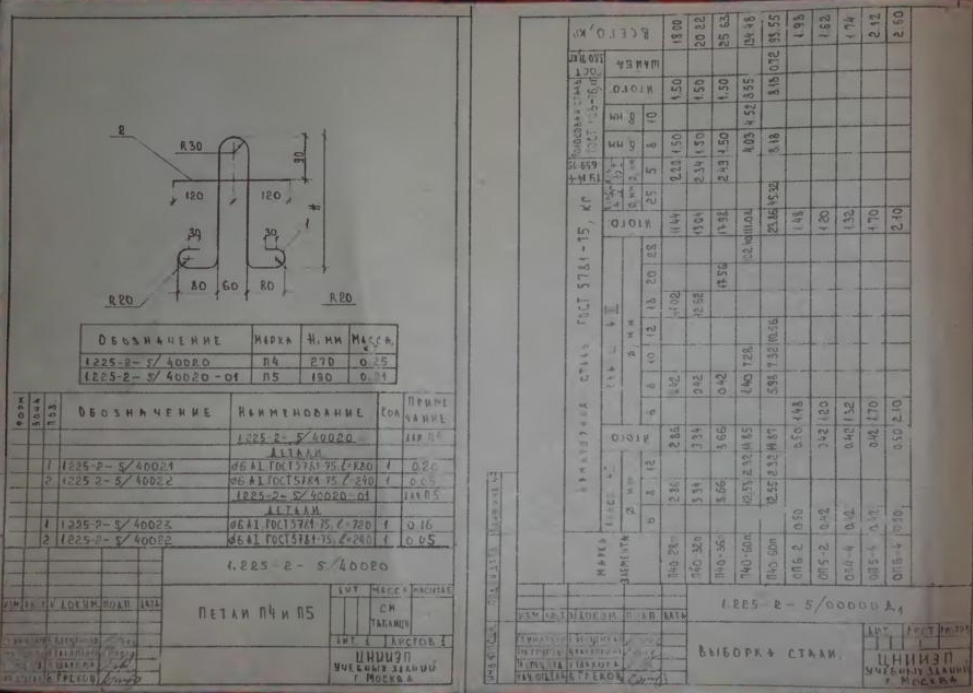

Петли П4 и П5; Выборка стали – 24 стр

973 × 693 пикс.     Открыть в новом окне

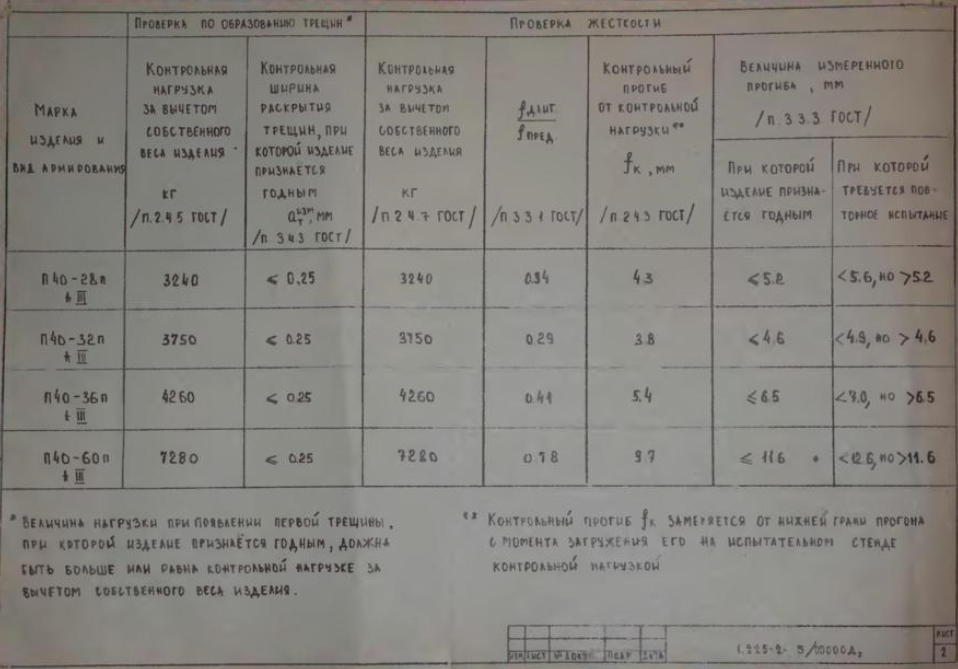

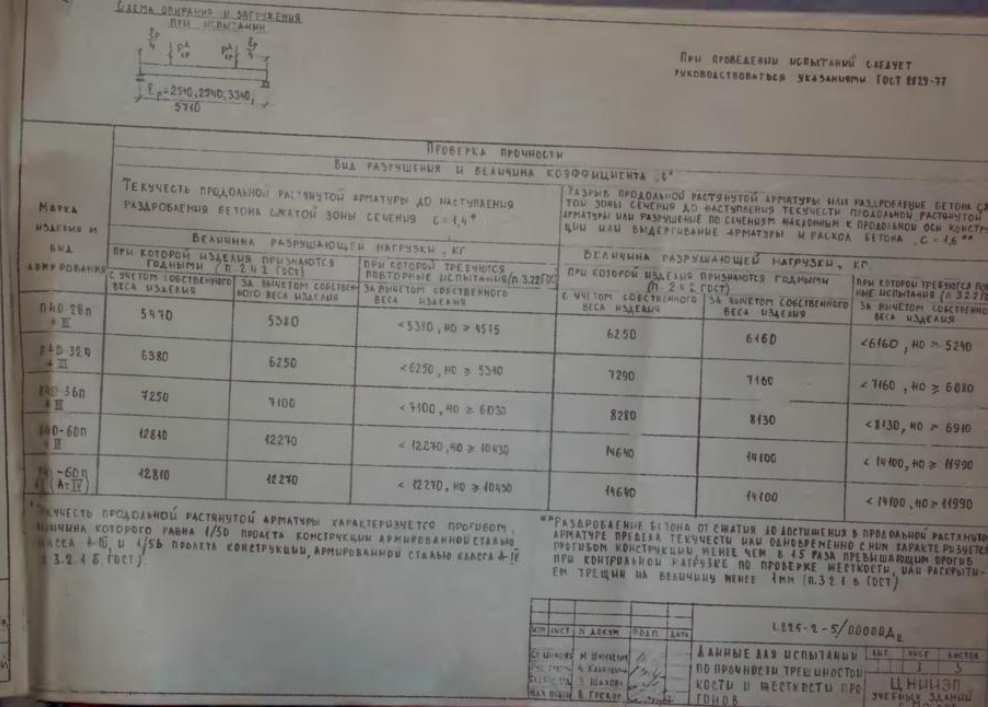

Данные для испытаний прочности, трещиностойкости и жесткости прогонов – 25 стр

988 × 707 пикс.     Открыть в новом окне
958 × 669 пикс.     Открыть в новом окне
972 × 692 пикс.     Открыть в новом окне
