Серия 1.011.1-10 вып.3 Сваи забивные железобетонные. Сваи квадратного сечения без поперечного армирования ствола.

Описание

Рабочие чертежи
557 × 757 пикс.     Открыть в новом окне

1.Общая часть

Настоящий выпуск содержит рабочие чертежи свай забивных железобетонных квадратного сечения без поперечного армирования ствола с напрягаемой проволочной, стержневой и арматурой из канатов.
Сваи должны изготавливаться из тяжелого бетона класса по прочности на сжатие В25.

2.Область применения т основные конструктивные решения.

2.1 Сваи предназначены для зданий и сооружений в фундаментах которых: сваи погружены на всю глубину в грунт; сваи выступают над поверхностью грунта на высоту не более 2 м и расположены внутри помещения с положительной расчетной температурой воздуха.
На сваи не должны передаваться растягивающие усилия.
2.2 При изготовлении свай должны соблюдаться основные технические требования, значения действительных отклонений, методы приемки и контроля, условия транспортирования и хранения, а также область применения свай по грунтовым условиям, изложенные в ГОСТ 19804-91.

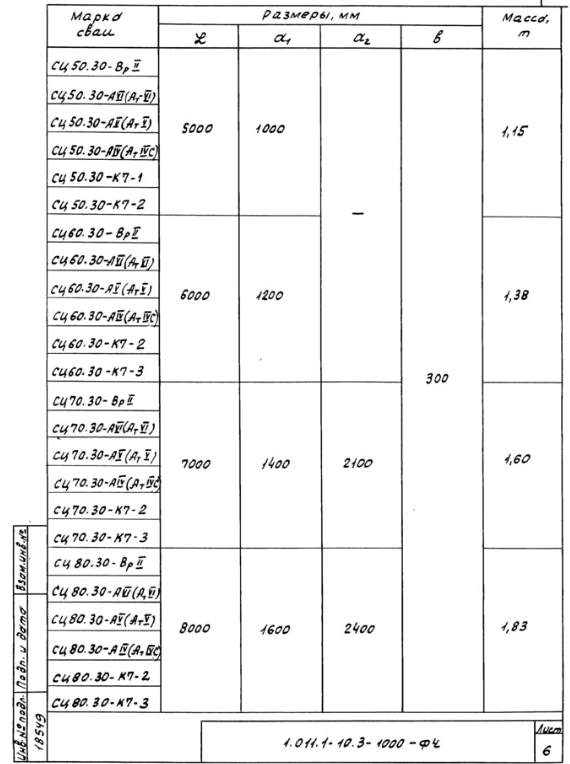

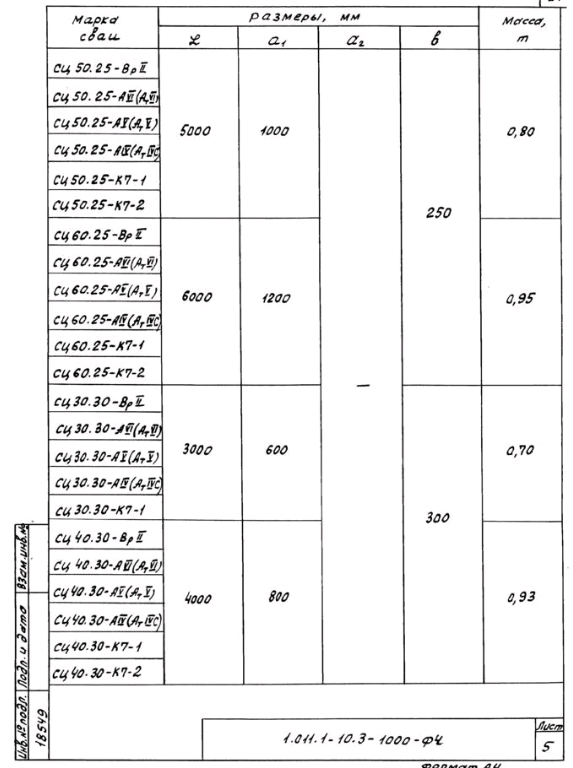

2.3 Номенклатура свай принята в соответствии с таблицей.
219 × 80 пикс.     Открыть в новом окне
2.4 Допускается изготавливать сваи с технологическим уклоном двух противоположных граней , не превышающим 1:15, без изменения площади поперечного сечения.
Центр тяжести продольной напрягаемой арматуры должен быть расположен в центре тяжести поперечного сечения сваи.
2.5 Для армирования свай следует применять арматурную сталь следующих видов и классов:
высокопрочную проволоку периодического профиля класса Вр-II по ГОСТ 7348-81;
горячекатаную стержневую классов А-УI, А-У и А-IУ по ГОСТ 5781-82;
термомеханическую упрочненную стержневую классов Ат-УI; Ат-У и Ат- IУС по ГОСТ 10884-81;
арматурные канаты класса А-7 по ГОСТ 13840-68.
В качестве конструктивной арматуры – проволоку обыкновенную периодического профиля класса Вр-I по ГОСТ 6727-80; стержневую горячекатаную гладкую класса А-I по ГОСТ 5781-82.
2.6 Расстояние между осями проволок должно быть не менее 15 мм. Максимальное расстояние от центра тяжести поперечного сечения сваи до оси наиболее удаленной проволоки не должно превышать 25 мм.
Расстояние между осями канатов должно быть не менее диаметра каната, но не более 50 мм.
2.7 Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом; натяжение арматуры классов А-УI; А-У ;А-IУ; Ат-УI, Ат-У и Ат-IУС – электротермическим или механическим способами.
Допускается применять электромеханическим способом для натяжения проволочной арматуры класса Вр-II.
При натяжении электротермическим способом проволочной и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после тона на сжатие.
2.8 Предельная величина предварительного напряжения арматуры  принята:
при механическом способе натяжения
при электротермическом способе натяжения
 , где  - длина натягиваемого стрежня, м.
После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.
2.9 В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 26633-91, размер фракции должен быть не более 40 мм.
2.10 Голова свай должна быть усилена сетками, острие свай – приставным каркасом.
2.11 Штыри для фиксации места страповки свай при подъеме на копер устанавливаются после формирования бетонной смеси. Допускается изготавливать штыри из отходов арматуры.
Сваи до 6 м длиной включительно допускается изготавливать без штырей. При этом строповку свай при подъеме на копер следует производить у верхней подъемной петли.
2.12 Строповка свай при подъеме на копер непосредственно за подъемные петли запрещается.
2.13 Сетка головы и спираль острия должны быть привязаны к продольной арматуре сваи вязальной проволокой.
2.14 Сваи должны быть испытаны на трещиностойкость путем укладки их на две опоры по схеме. Указанной на чертеже.
Схема испытания свай
250 × 81 пикс.     Открыть в новом окне
2.15 После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами.
Сваю считают выдержавшей испытание, если на ее гранях не появятся трещины.
2.16 Нормируемая отпускная прочность бетона свай должна быть равна 100% класса бетона по прочности на сжатие.

3.Маркировка свай

Сваи по настоящему выпуску маркируются в соответствии с ГОСТ 19804-91

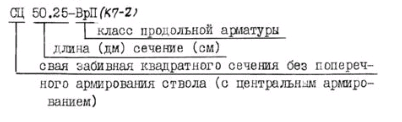

Примеры маркировки.
402 × 122 пикс.     Открыть в новом окне

4.Условия расчета свай

4.1 Сваи, разработанные в настоящем выпуске. Рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,249 длины призматической части сваи, по прочности и образованию трещин.
Коэффициент динамичности принят равным:
1,6 – при расчете по прочности;
1,4 – при расчете по образованию трещин.
4.3 Для проверки свай по прочности и образованию трещин на внецентренное сжатие от эксплуатационных нагрузок допускается пользоваться графиками, приведенными на листах. 5…20.
На графиках приведены предельные усилия М (изгибающий момент относительно продольной сваи) в кНм и N (нормальная сила вдоль оси сваи) в кН, воспринимаемые нормальным сечением сваи по прочности, образованию и раскрытию трещин
Предполагается, что свая по всей длине находится в грунте и коэффициент продольного изгиба сваи равен единице.
4.4. Порядок пользования графиками следующий:
- по геологическим условиям строительной площадки выбирается длина и поперечное сечение сваи;
- по чертежам настоящей серии устанавливается продольное армирование сваи;
- в соответствии со СНиП 2.02.03-85 определяют усилия «М» и «N» в сечении сваи от внешних нагрузок;
- по графикам, приведенных на листах 5…20 определяют положение точки с координатами «М» и «N» по прочности и образованию трещин.
Если точка с координатами «М» и «N» лежит ниже линии, соответствующей принятому сечению и армированию свай, то выбранная свая удовлетворяет расчету на внецентренное сжатие по прочности и образованию трещин; если точка лежит выше – не удовлетворяет.
В этом случае следует повысить марку бетона по прочности на сжатие или увеличить диаметр или класс продольной арматуры.

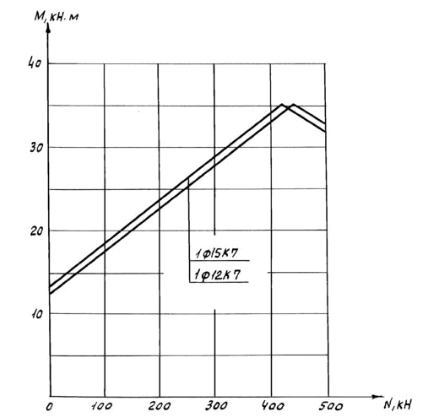

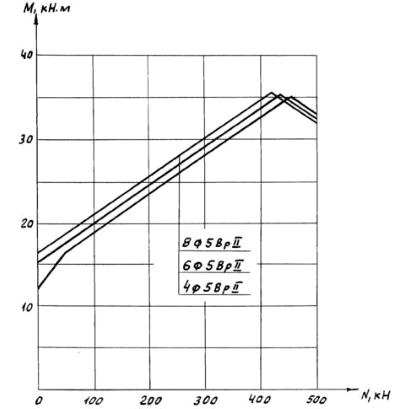

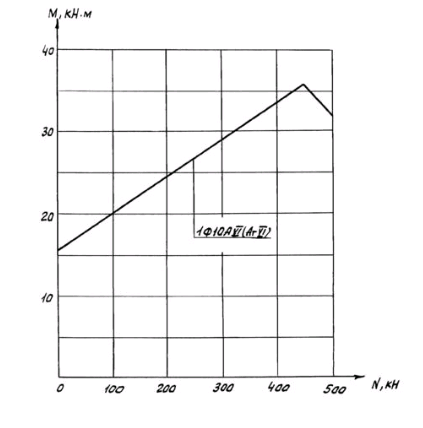

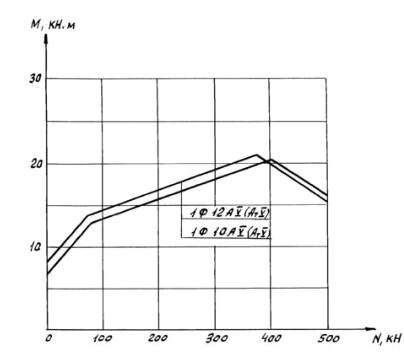

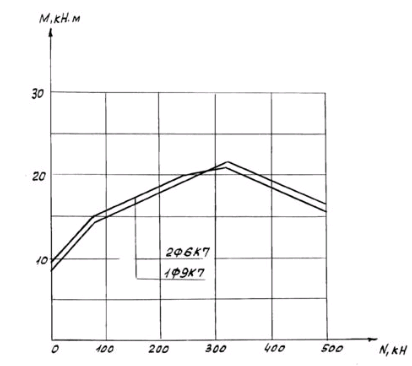

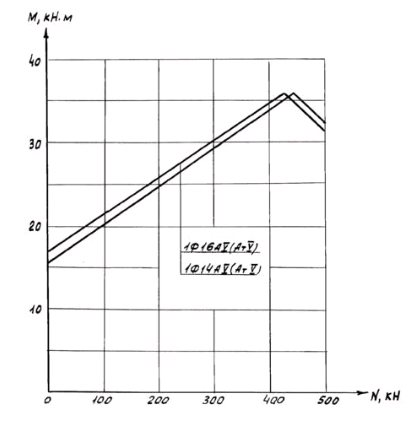

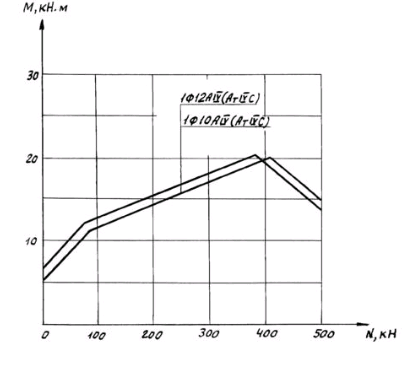

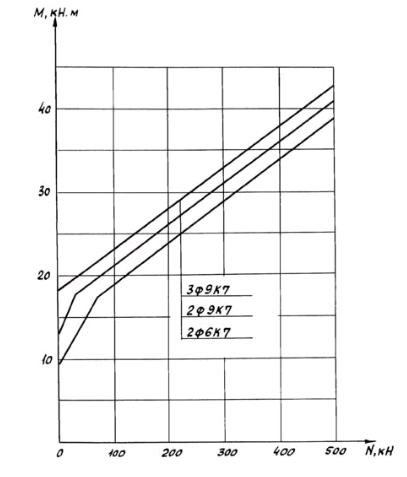

Сваи сечением 25×25 см. Бетон В25 – 3 стр

431 × 355 пикс.     Открыть в новом окне

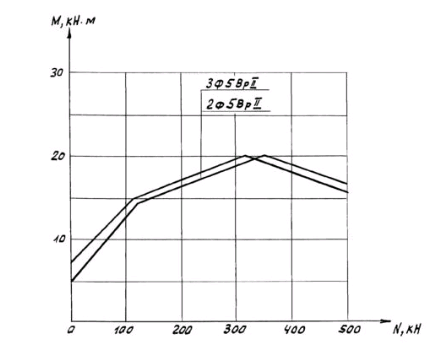

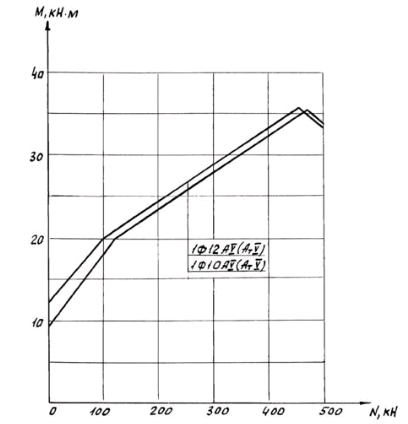

Сваи сечением 25×25 см. Бетон В25

395 × 326 пикс.     Открыть в новом окне

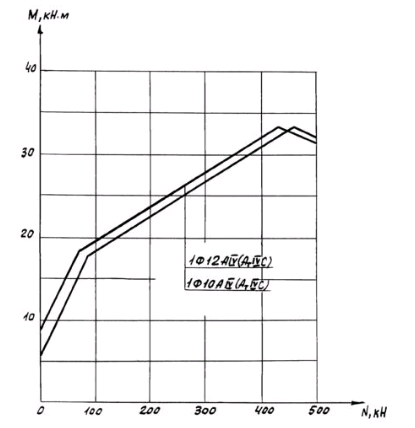

Сваи сечением 25×25 см. Бетон В25

404 × 357 пикс.     Открыть в новом окне

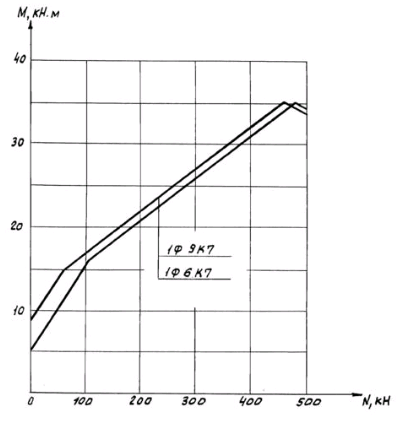

Сваи сечением 25×25 см. Бетон В25

413 × 370 пикс.     Открыть в новом окне

Сваи сечением 25×25 см. Бетон В25

412 × 366 пикс.     Открыть в новом окне

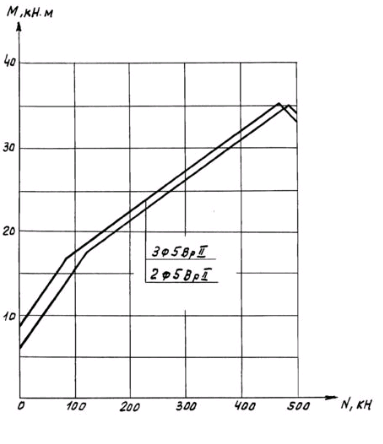

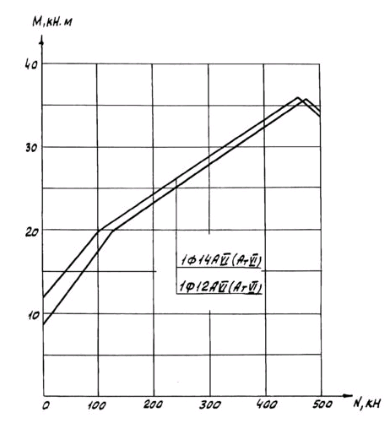

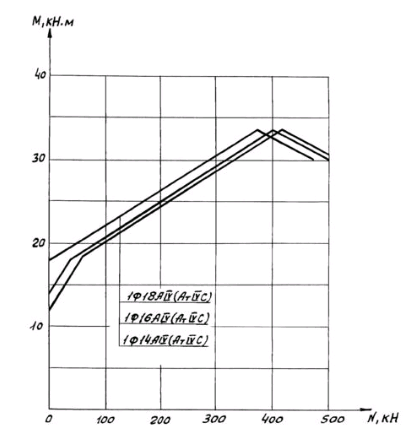

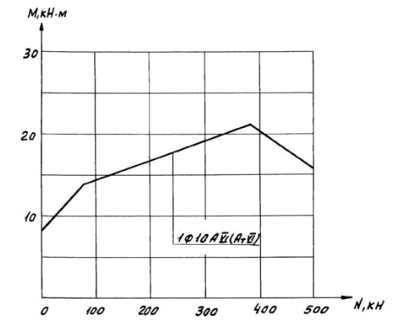

Сваи сечением 30×30 см. Бетон В25

383 × 444 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

398 × 409 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

423 × 428 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

391 × 421 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

408 × 424 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

416 × 426 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

415 × 428 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

409 × 431 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

400 × 427 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

421 × 420 пикс.     Открыть в новом окне

Сваи сечением 30×30 см. Бетон В25

407 × 477 пикс.     Открыть в новом окне

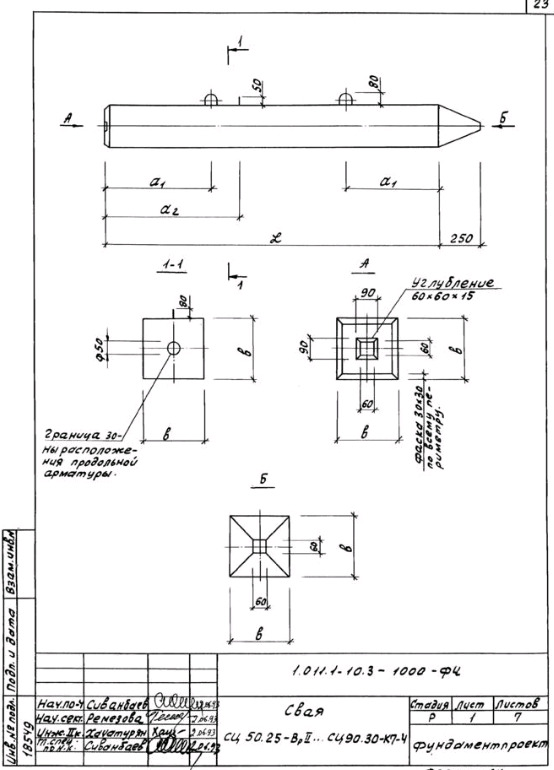

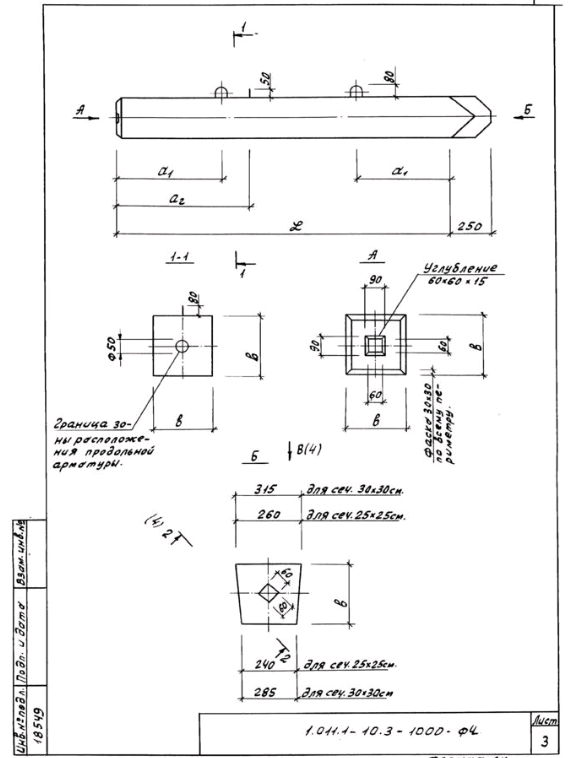

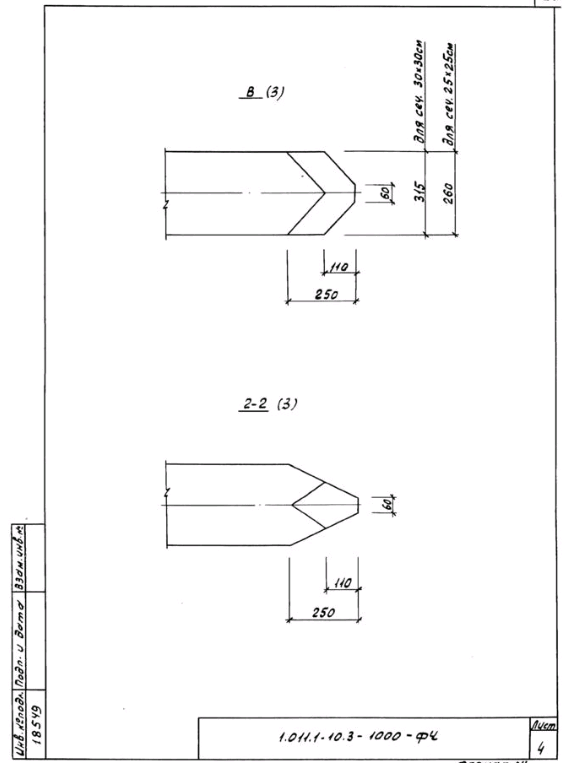

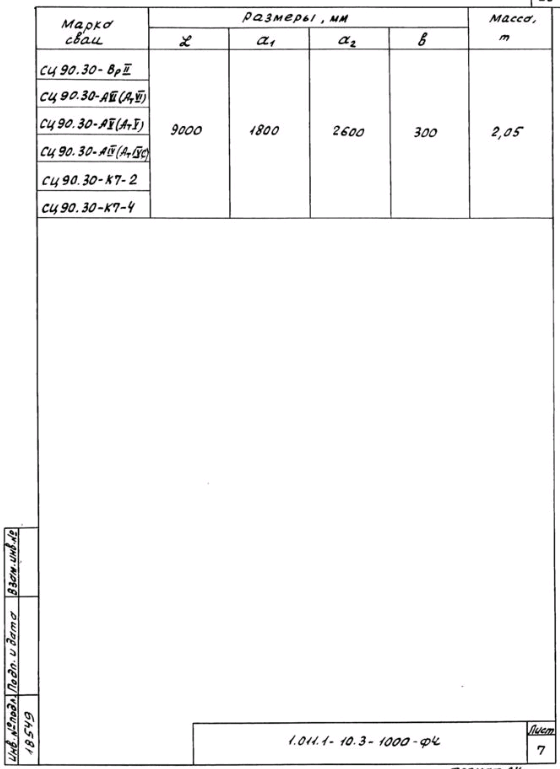

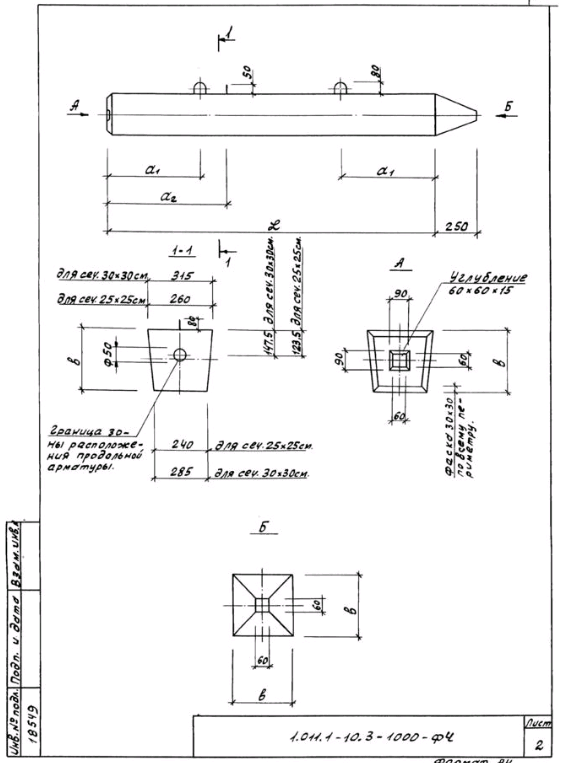

Свая СЦ 50.25- Вр II…СЦ 90.30-К7-4 – 23 стр

554 × 770 пикс.     Открыть в новом окне
561 × 763 пикс.     Открыть в новом окне
570 × 758 пикс.     Открыть в новом окне
564 × 763 пикс.     Открыть в новом окне
573 × 768 пикс.     Открыть в новом окне
570 × 764 пикс.     Открыть в новом окне
560 × 769 пикс.     Открыть в новом окне

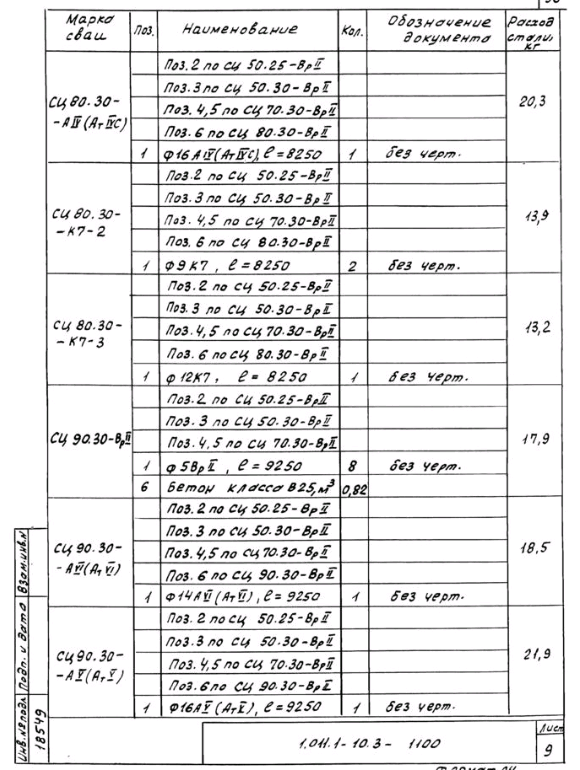

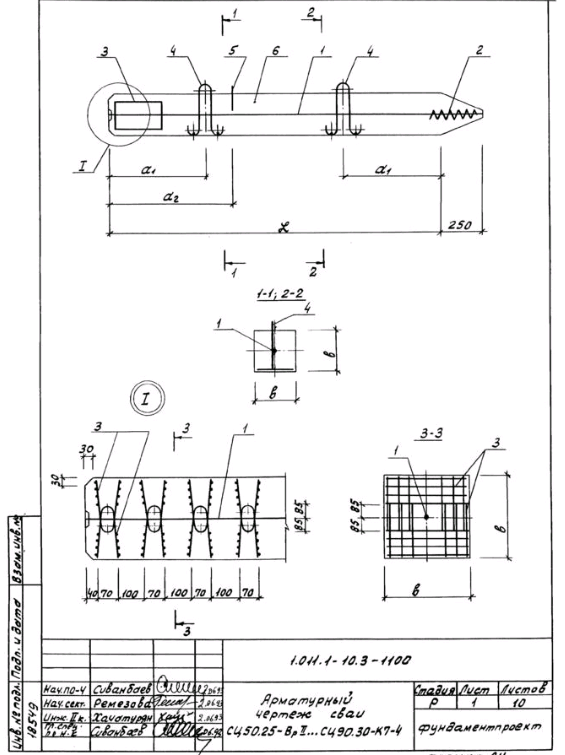

Арматурный чертеж сваи СЦ 50.25- Вр II…СЦ 90.30-К7-4 – 30 стр

565 × 755 пикс.     Открыть в новом окне
569 × 765 пикс.     Открыть в новом окне
569 × 771 пикс.     Открыть в новом окне
570 × 773 пикс.     Открыть в новом окне
568 × 774 пикс.     Открыть в новом окне
564 × 767 пикс.     Открыть в новом окне
570 × 767 пикс.     Открыть в новом окне
570 × 766 пикс.     Открыть в новом окне
580 × 770 пикс.     Открыть в новом окне
571 × 766 пикс.     Открыть в новом окне

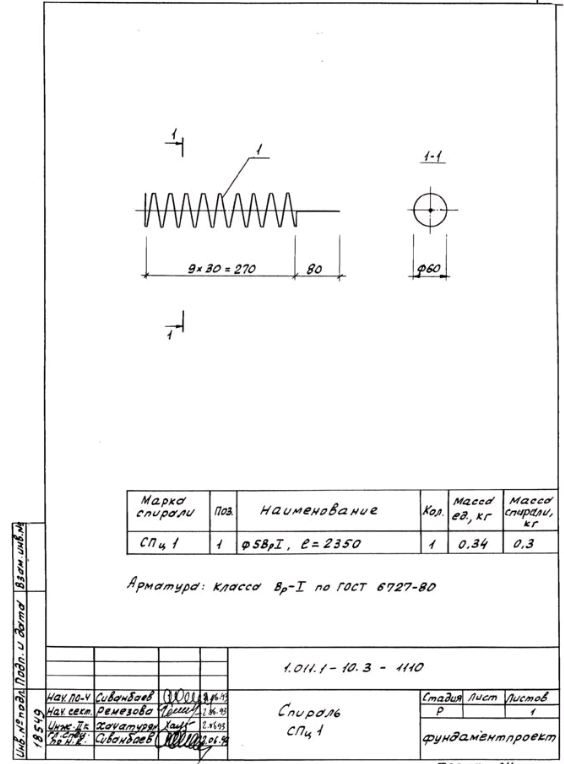

Спираль СПц 1- 40 стр

564 × 764 пикс.     Открыть в новом окне

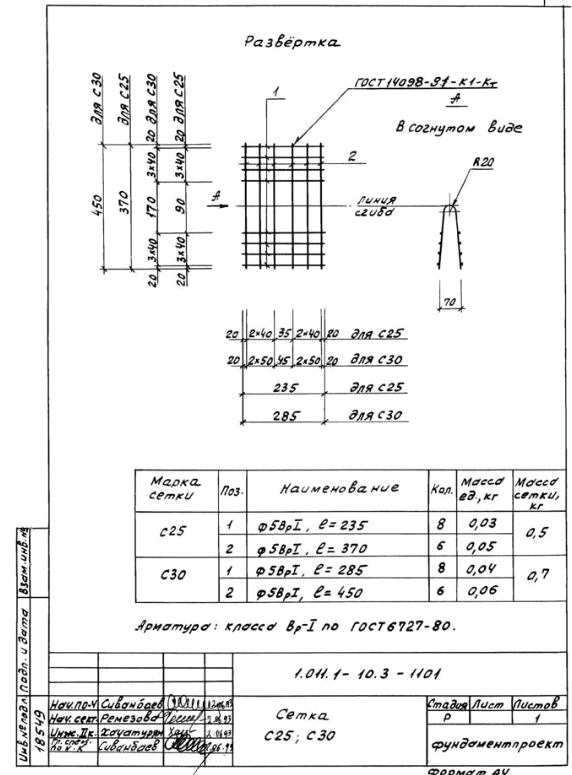

Сетка С25; С30 – 41 стр

572 × 775 пикс.     Открыть в новом окне

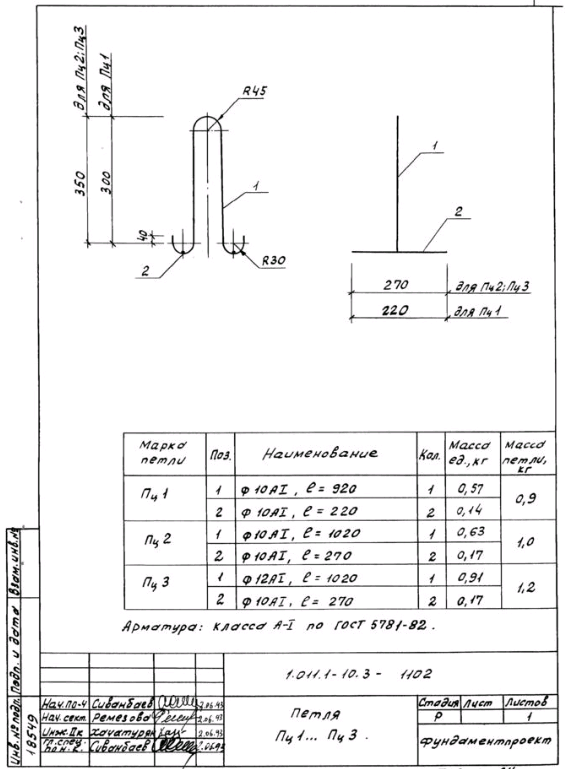

Петля Пц1…Пц3 – 42 стр

565 × 769 пикс.     Открыть в новом окне

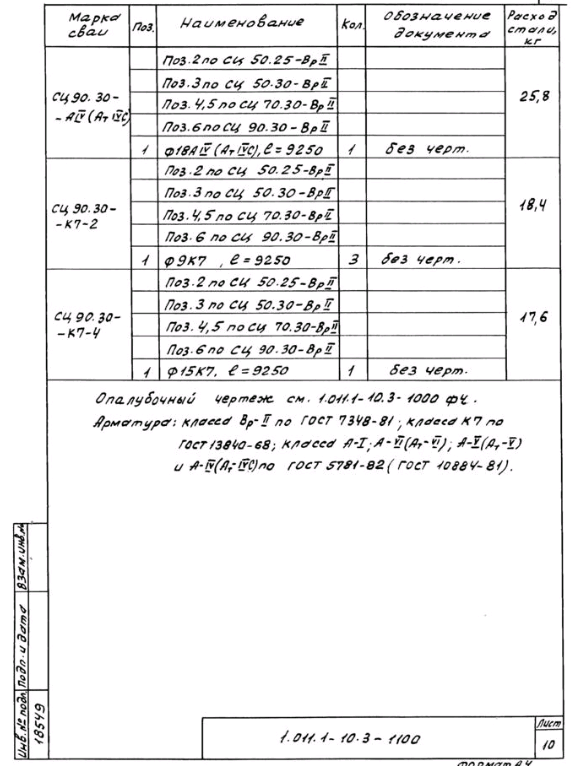

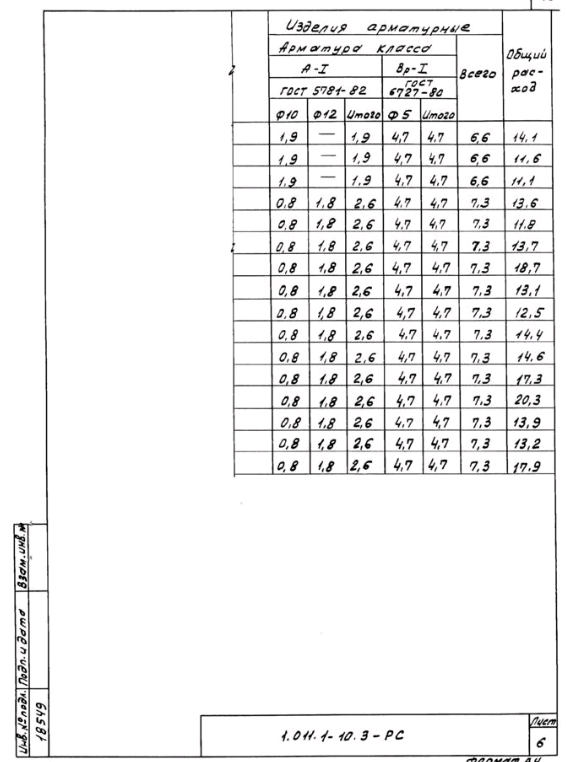

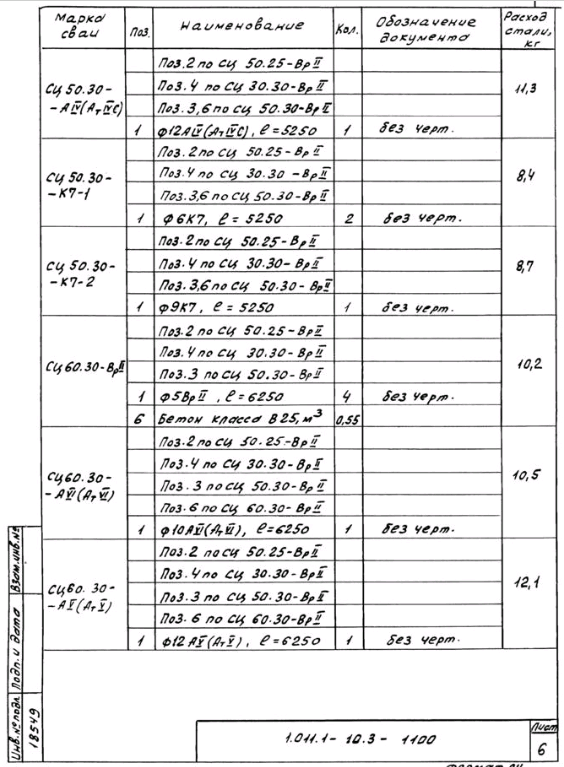

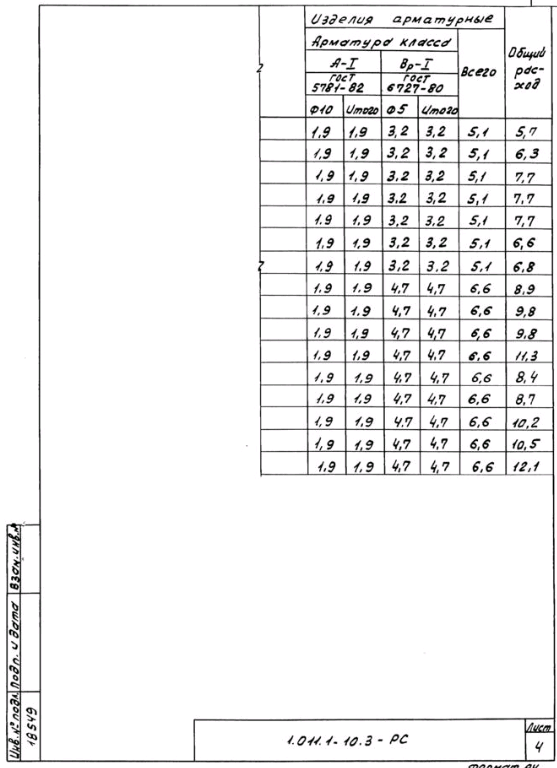

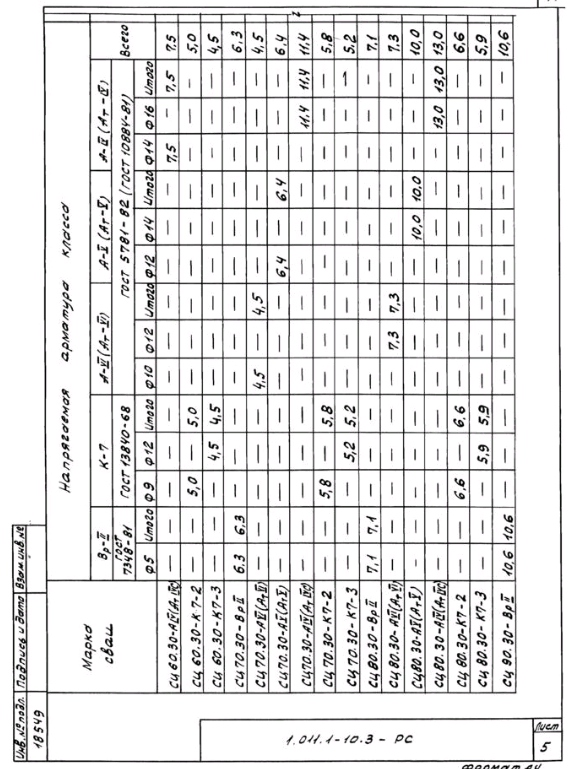

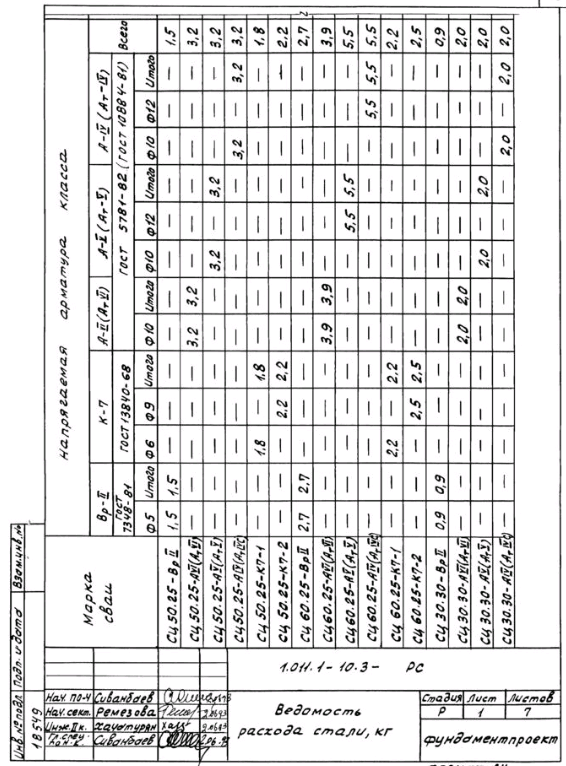

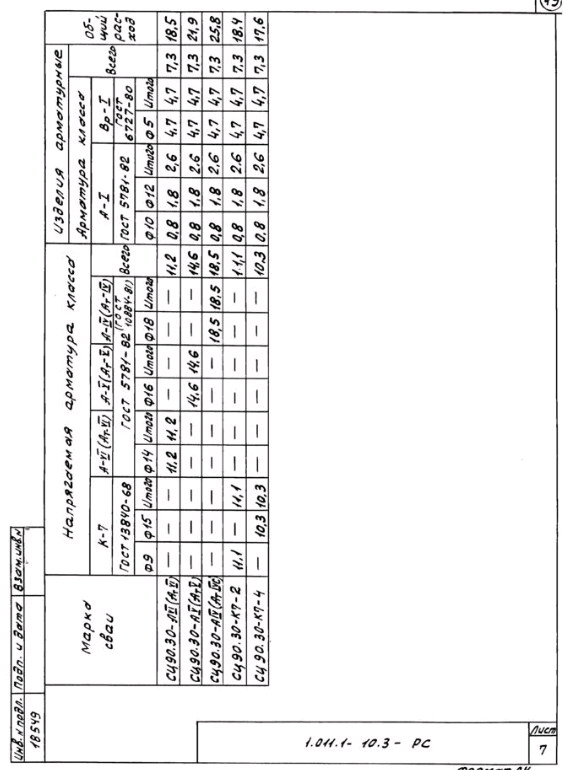

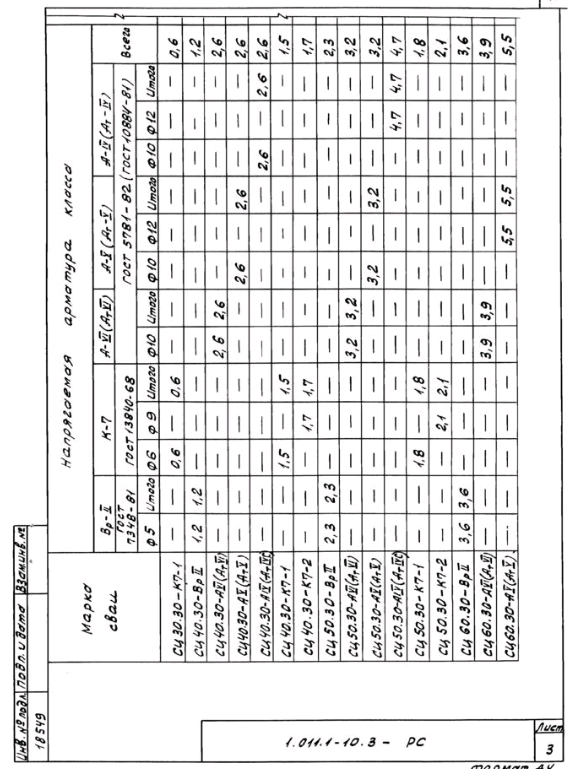

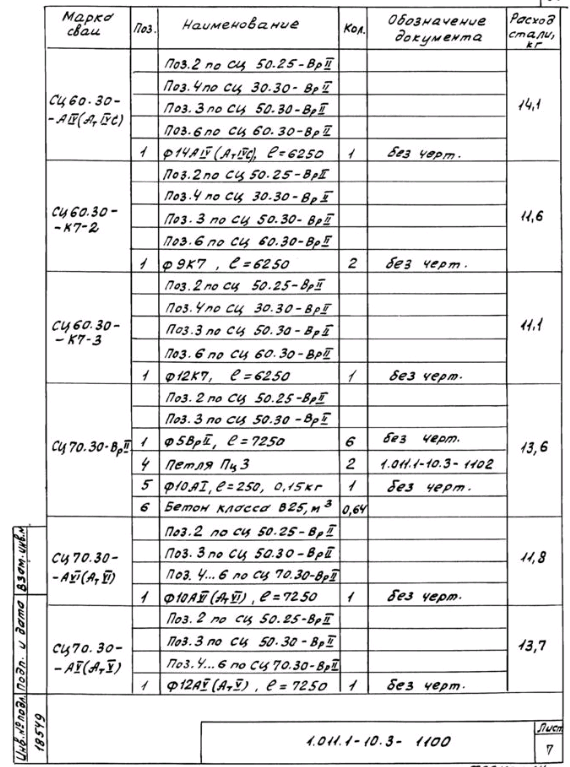

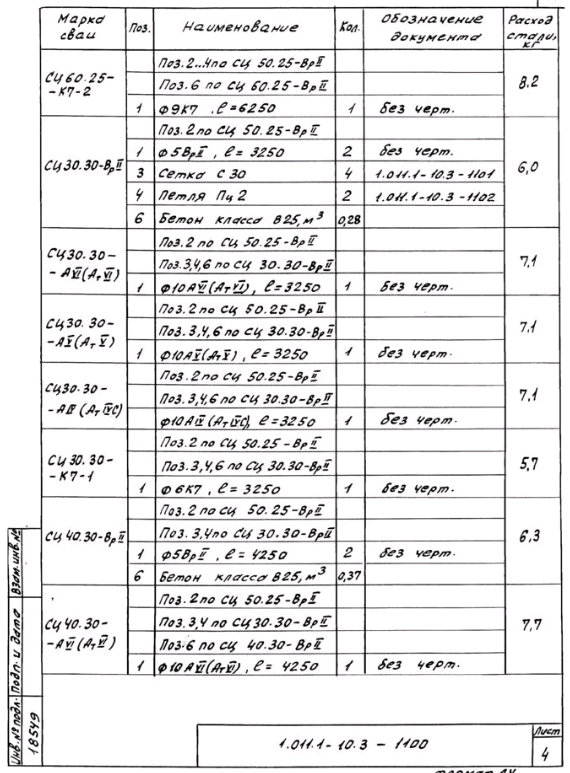

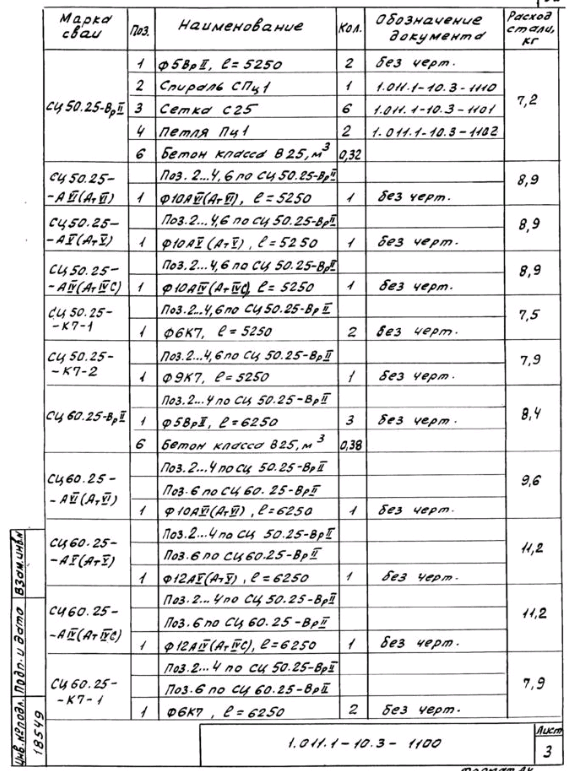

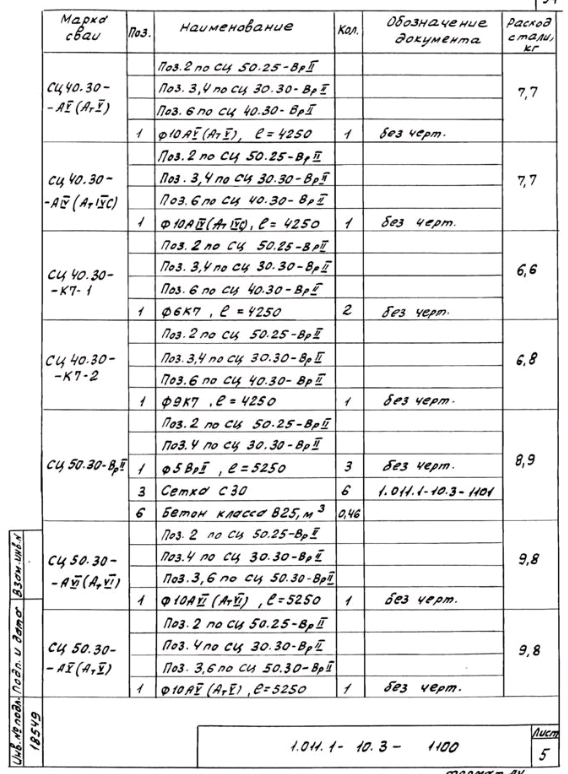

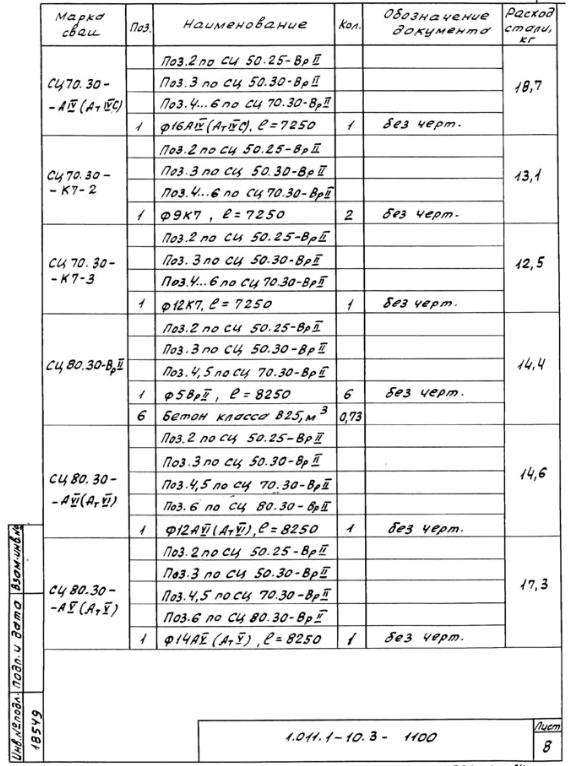

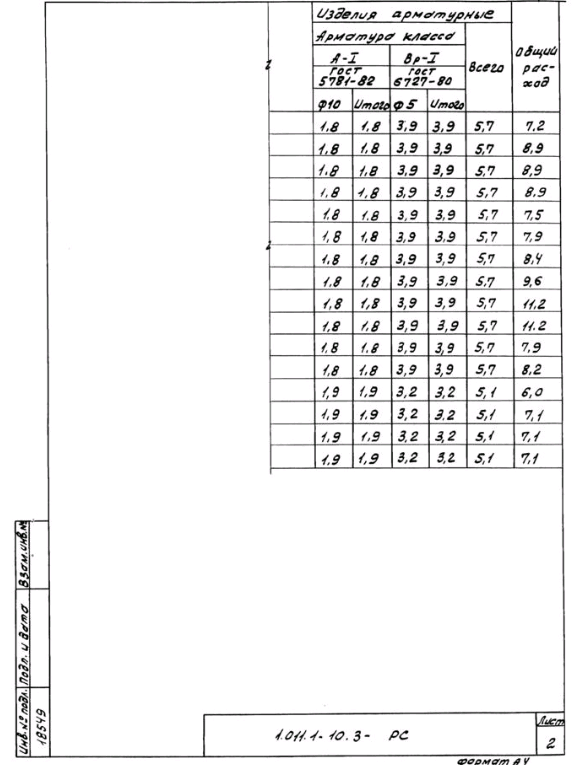

Ведомость расхода стали, кг – 43 стр

566 × 766 пикс.     Открыть в новом окне
573 × 765 пикс.     Открыть в новом окне
568 × 769 пикс.     Открыть в новом окне
557 × 768 пикс.     Открыть в новом окне
568 × 769 пикс.     Открыть в новом окне
566 × 762 пикс.     Открыть в новом окне
564 × 770 пикс.     Открыть в новом окне (
