Серия 1.011.1-10 вып.4 Сваи забивные железобетонные. Сваи полые круглого сечения и сваи-оболочки цельные с ненапрягаемой арматурой.

Описание

Рабочие чертежи
566 × 771 пикс.     Открыть в новом окне

1.Общая часть

Настоящий выпуск содержит рабочие чертежи свай полых круглого сечения (в дальнейшем – сваи) и свай – оболочек железобетонных цельных с ненапрягаемой арматурой.
Сваи и сваи-оболочки должны изготавливаться из тяжелого бетона по ГОСТ 26633-91 класса по прочности на сжатие В25 (М300) для свай диаметром до 60 см включительно и В30 (М400) для свай диаметром 80 см и свай-оболочек.

2.Область применения и основные конструктивные решения.

2.1 Сваи и сваи-оболочки следует применять для зданий и сооружений преимущественно при наличии слабых грунтов большой мощности, при необходимости передачи на сваи больших горизонтальных и вертикальных усилий, а также в качестве односвайных фундаментов под колонны.
Область применения свай по сейсмичности строительной площадки на ограничивается.
Сваи изготавливают с закрытым нижним концом ( с наконечником) или с открытым нижним концом (без наконечника).
Сваи-оболочки изготавливают с открытым нижним концом.
Наконечник изготавливают заранее и помещают в форму вместе с арматурным каркасом сваи.
2.2 При изготовлении свай и свай-оболочек должны соблюдаться основные технические требования, значения действительных отклонений, методы приемки и контроля, условия транспортирования и хранения, а также область применения свай по грунтовым условиям, изложенные в ГОСТ 19804-91.

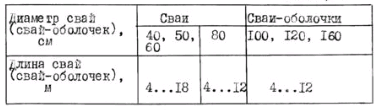

2.3 Номенклатура свай принята в соответствии с табл.1

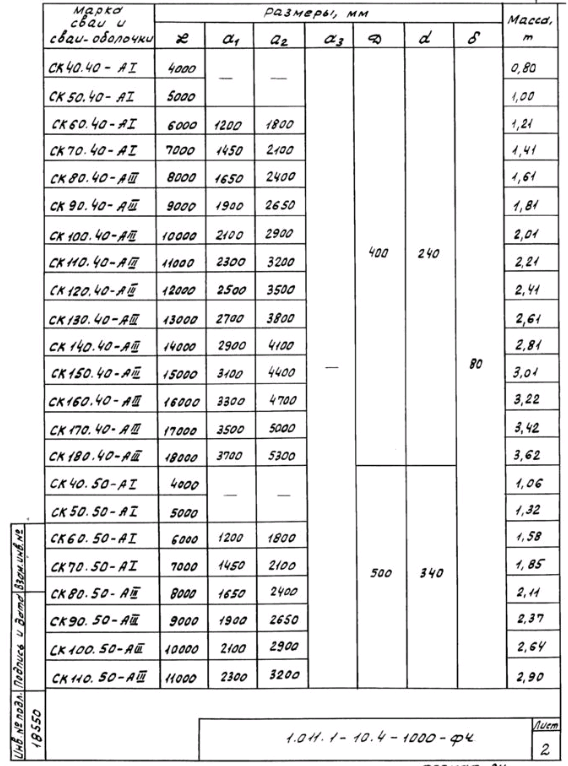

Таблица 1
378 × 112 пикс.     Открыть в новом окне
Для армирования свай и свай-оболочек следует применять арматурную сталь следующих видов и классов:
в качестве продольной арматуры – стержневую горячекатаную арматурную сталь классов А-I и А-III по ГОСТ 5781-82. Допускается применять термомеханическую упрочненную арматуру периодического профиля по ГОСТ 10884-81.( В рабочих чертежах приведена арматура класса А-III);
в качестве конструктивной арматуры – проволоку обыкновенную периодического профиля класса Вр-I по ГОСТ 6727-80, стрежневую горячекатаную гладкую класса А-I по ГОСТ 5781-82.
2.5 Сваи и сваи-оболочки армируются пространственными каркасами, которые следует изготавливать на навивочно-сварочных станках. Спираль следует приваривать к продольным стержням в каждом третьем пересечении или в каждом пересечении через два витка на третий.
На расстоянии 0,5 м от концов каркаса спираль должна быть приварена в каждом пересечении к продольным стержням.
Допускается изготовление арматурных каркасов на специализированных стендах с обязательной контактной точечной сваркой пересечений продольной и поперечной арматуры.
2.6 Концы свай наконечника и свай-оболочек должны быть усилены спиралями из проволоки класса Вр-I диаметром 5 мм по ГОСТ 6727-80.
2.7 Для армирования наконечников свай следует применять арматурную сталь класса А-I по ГОСТ 5781-82 и листовую сталь по ГОСТ 19903-74.
Арматурные выпуски наконечников следует скреплять с продольной арматурой свай точечной сваркой или вязальной проволокой.
Наконечник следует устанавливать по шаблону.
2.8 Марки бетона по морозостойкости и водонепроницаемости устанавливаются в соответствии с ГОСТ 19804-91.
2.9 Нормируемая отпускная прочность бетона должна быть равна 100% класса (марки) бетона по прочности на сжатие.
2.10 В качестве крупного и мелкого заполнителей для бетона свай и свай-оболочек следует применять фракционированный щебень из естественного камня и гравия с размером фракций 10-20 мм и природный обогащенный песок, отвечающие требованиям ГОСТ 26633-91.
Применение гравия в качестве крупного заполнителя не допускается.
2.11 Подъем свай и свай-оболочек следует производить захватами в местах, отмеченных на поверхности свай и свай-оболочек краской: в виде одинарной полосы – при транспортировании и выемки из опалубки на расстоянии  от торца, в виде двойной полосы – при подъеме на копер на расстоянии  от торца. Отметки наносят на двух противоположных сторонах поверхности свай и свай-оболочек; длина отметки должна быть не менее 10 см для свай и 20 см для свай-оболочек. Краски должны быть несмываемыми.
Сваи и сваи-оболочки, для которых не указаны места подъема при транспортировании и выемки из опалубки, разрешается поднимать за торцы при помощи захватов специальной конструкции.
Конструкция захватов должна удовлетворять требованиям техники безопасности.
2.12 Сваи длиной 6 м и более должны быть испытаны раскрытие трещин путем укладки их на две опоры, расположенные по схеме, указанной на чертеже.
Схема испытания свай
218 × 81 пикс.     Открыть в новом окне
После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами.
Сваю считают выдержавшей испытание, если ширина раскрытия трещин не превышает 0,2 мм. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.
Сваи-оболочки на раскрытие трещин не испытывают.

3.Маркировка свай и свай-оболочек.

Сваи по настоящему выпуску маркируются в соответствии с ГОСТ 19804-91.

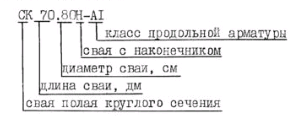

Примеры маркировки.
303 × 118 пикс.     Открыть в новом окне

4. Условия расчета свай и свай-оболочек

4.1 Сваи и сваи-оболочки, разработанные а настоящем выпуске, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,249 длины цилиндрической части сваи и сваи-оболочки, по прочности и по кратковременному раскрытию трещин до
Коэффициент динамичности принят равным:
1,5 – при расчете по прочности;
1,25 – при расчете по раскрытию трещин.

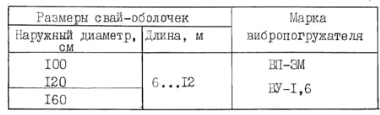

4.2 Сваи-оболочки рассчитаны также на вибропогружение. Рекомендуемые марки вибропогружателей приведены в табл.2.
Таблица 2
380 × 115 пикс.     Открыть в новом окне
4.3 При проектировании свайных фундаментов свай и свай-оболочек должны быть рассчитаны по прочности и раскрытию трещин на нагрузки, передаваемые на сваю или сваю-оболочку с строительный и эксплуатационный периоды.
При этом допустимую ширину раскрытия трещин принимают в соответствии с требованиями СНиП 2.03.01.-84*.
4.4 При проверки свай и свай-оболочек по прочности и раскрытию трещин до  на внецентренное сжатие от эксплуатационных нагрузок M и N допускается пользоваться графиками, приведенными на листах 6…13.
На графиках приняты обозначения: М-изгибающий момент относительно продольной оси сваи и сваи-оболочки в кНм, передаваемые на сваю или сваю-оболочку при эксплуатации зданий и сооружений и N-нормальная сила вдоль оси сваи и сваи-оболочки в кН.
Предполагается, что свая или свая-оболочка по всей длине находится в грунте и ее продольный изгиб не учитывается.
4.5 После выбора длины и сечения сваи и сваи-оболочки (по геологическим условиям) устанавливают класс, диаметр и количество стержней продольной арматуры в соответствии с чертежами.
4.6 Если точка с координатами «М» и «N» лежит ниже кривой, соответствующей принятому армированию сваи или сваи-оболочки, то выбранная свая или свая-оболочка удовлетворяет расчету по прочности и раскрытию трещин на эксплуатационные нагрузки «М» и «N», если точка лежит выше – не удовлетворяет.
В этом случае следует повысить класс бетона по прочности на сжатие или увеличить диаметр, класс или количество продольной арматуры.

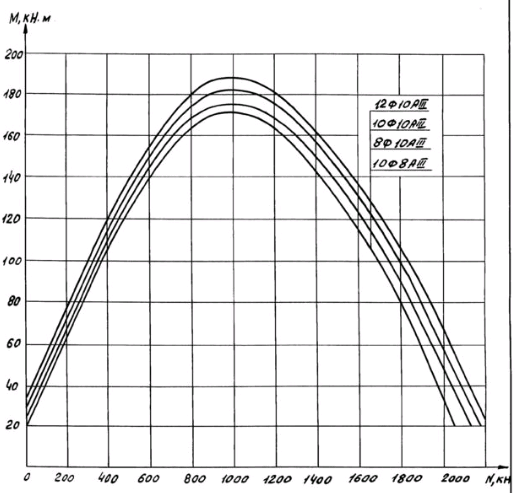

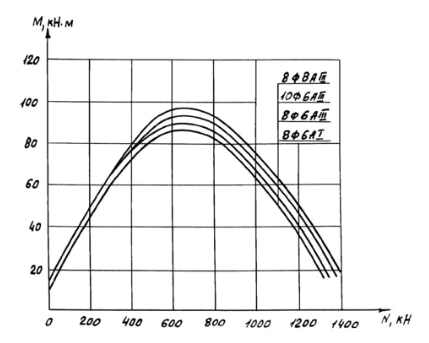

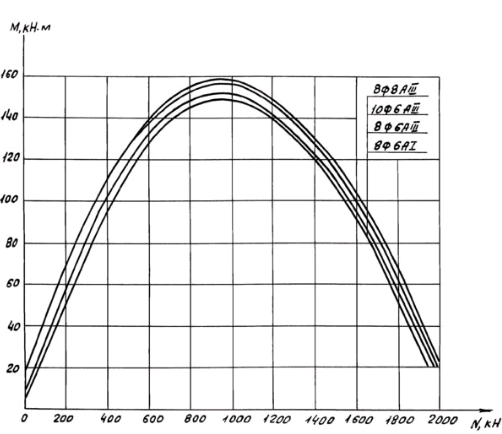

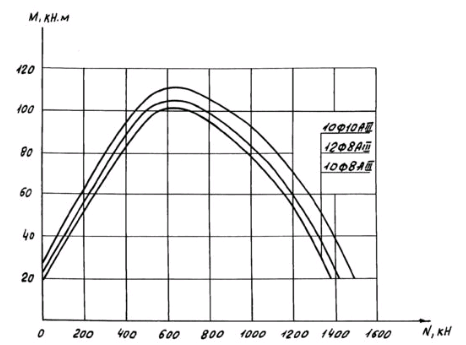

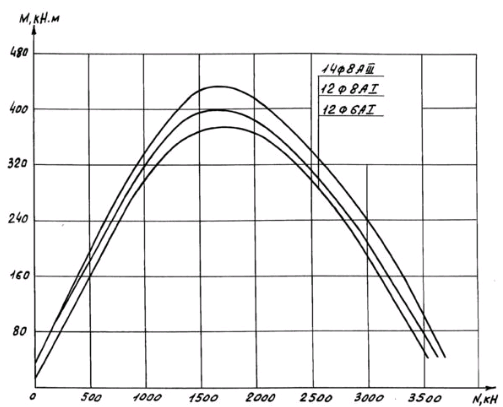

Сваи диаметром 40 см. Бетон В25 – 3 стр

468 × 355 пикс.     Открыть в новом окне

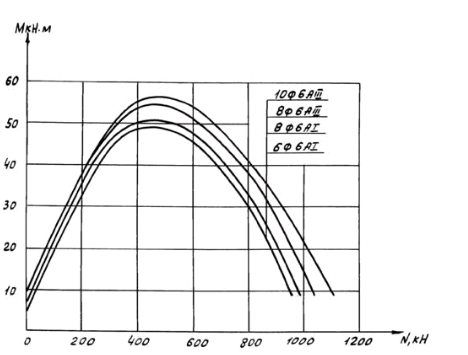

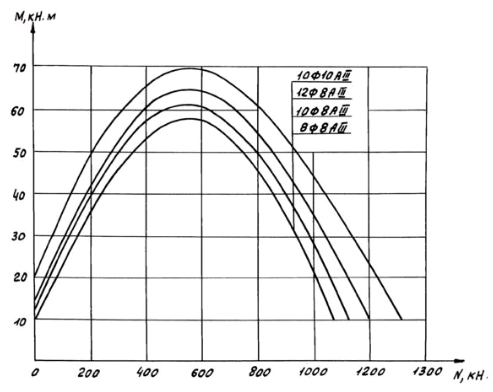

Сваи диаметром 40 см. Бетон В25

493 × 392 пикс.     Открыть в новом окне

Сваи диаметром 50 см. Бетон В25

429 × 343 пикс.     Открыть в новом окне

Сваи диаметром 50 см. Бетон В25

466 × 345 пикс.     Открыть в новом окне

Сваи диаметром 60 см. Бетон В25

502 × 434 пикс.     Открыть в новом окне

Сваи диаметром 60 см. Бетон В25

515 × 493 пикс.     Открыть в новом окне

Сваи диаметром 80 см. Бетон В30

503 × 407 пикс.     Открыть в новом окне

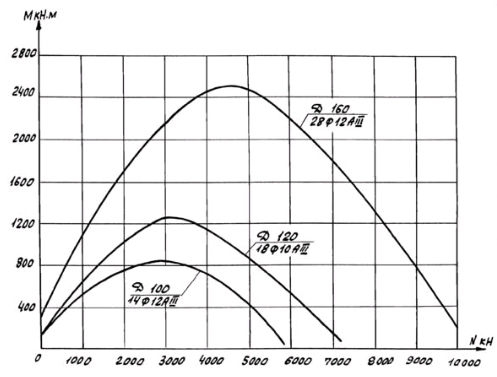

Сваи-оболочки диаметром 100; 120; 160 см. Бетон В30

497 × 377 пикс.     Открыть в новом окне

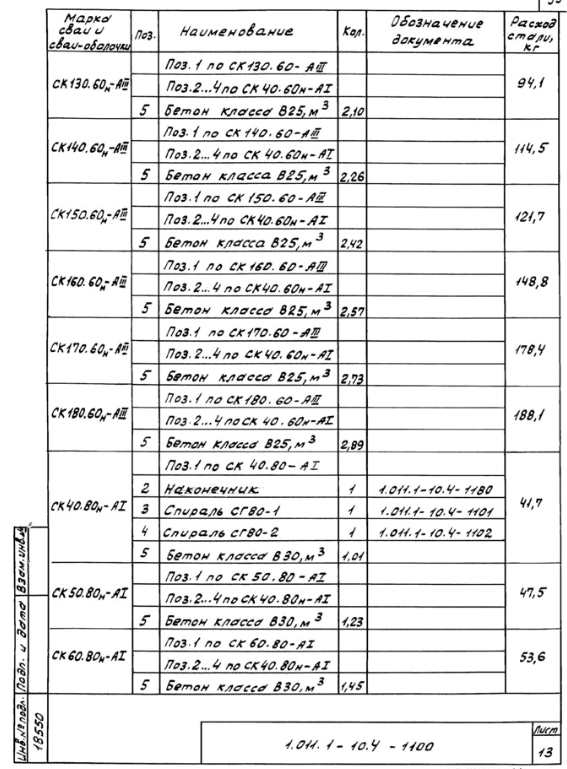

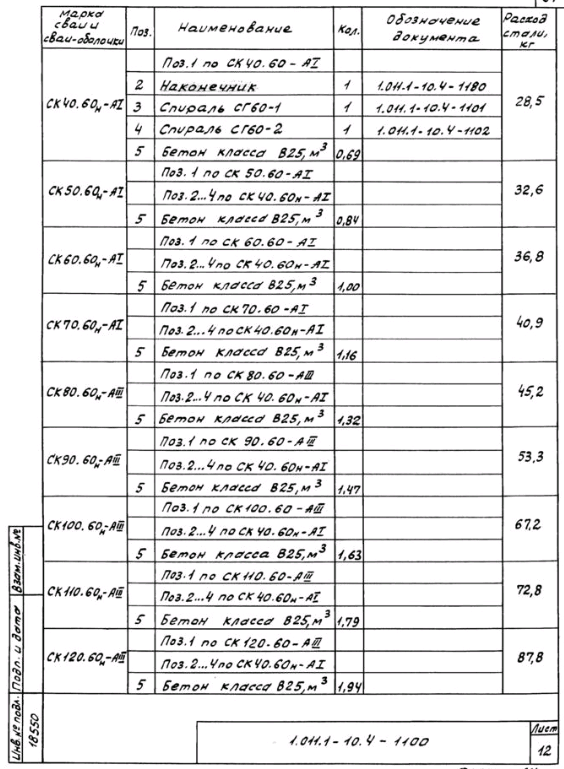

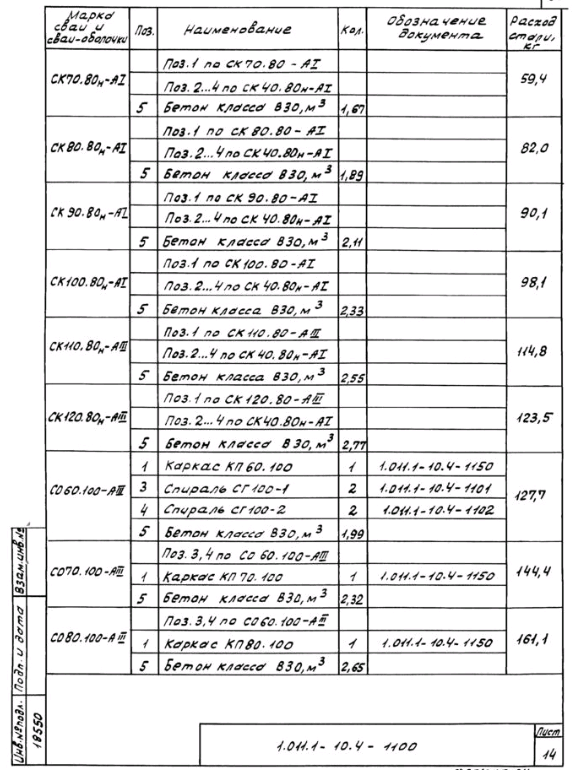

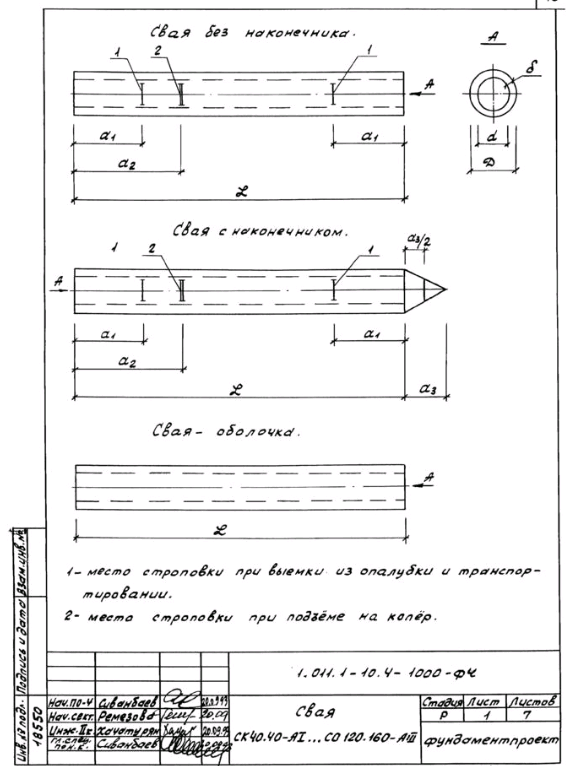

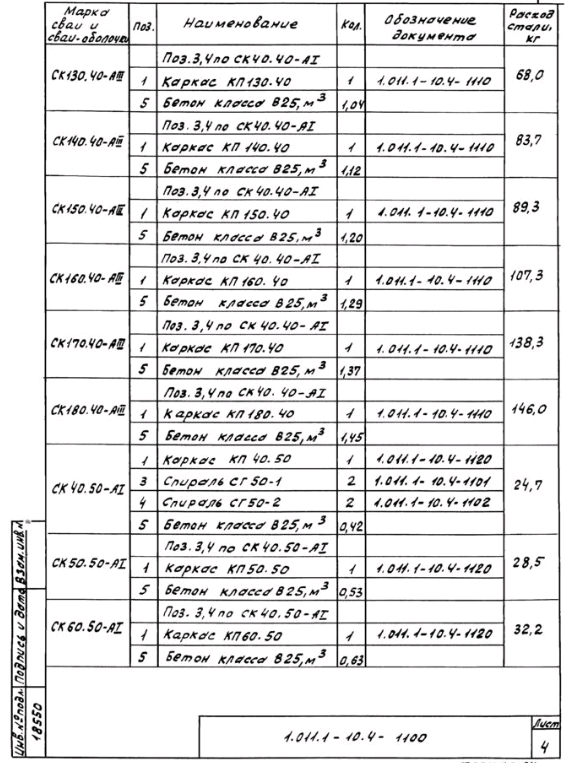

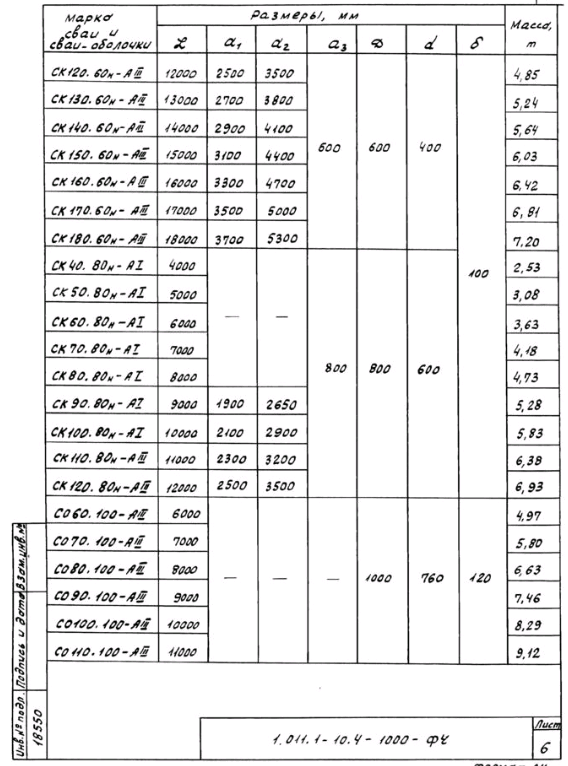

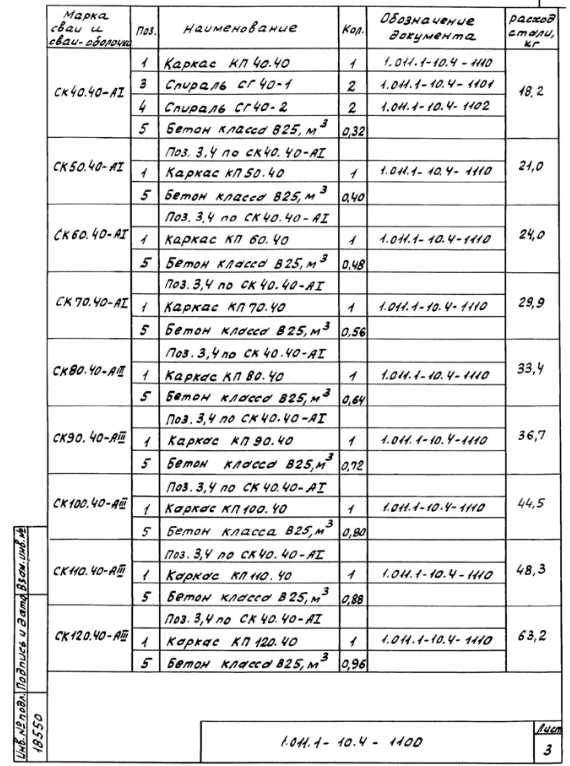

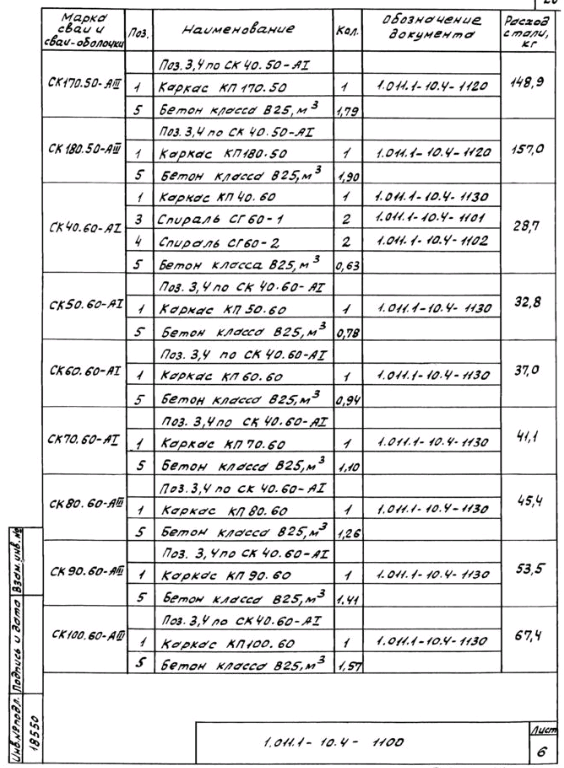

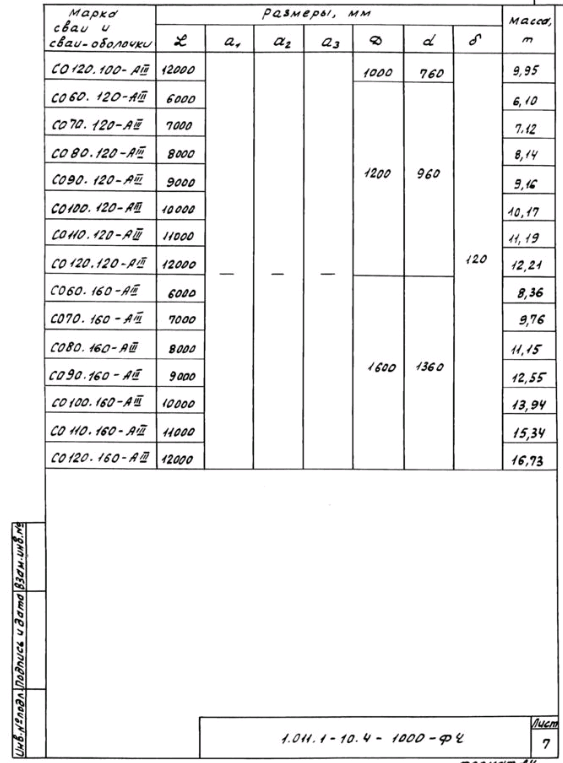

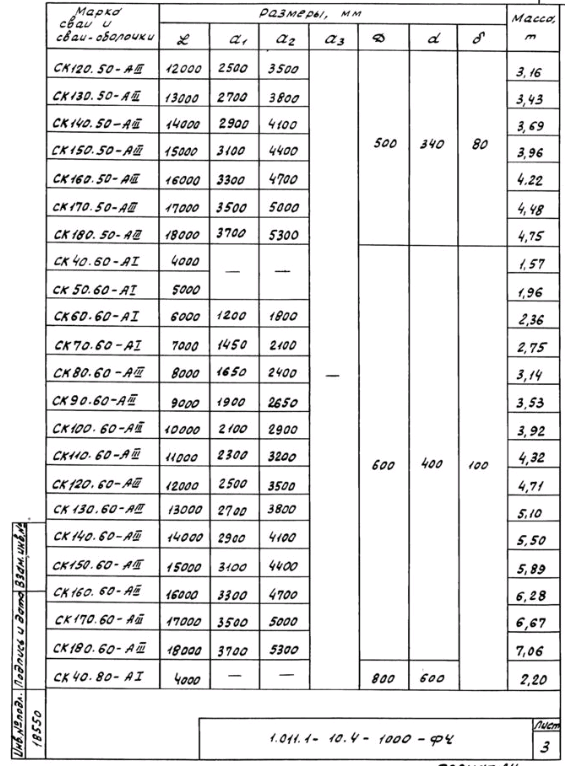

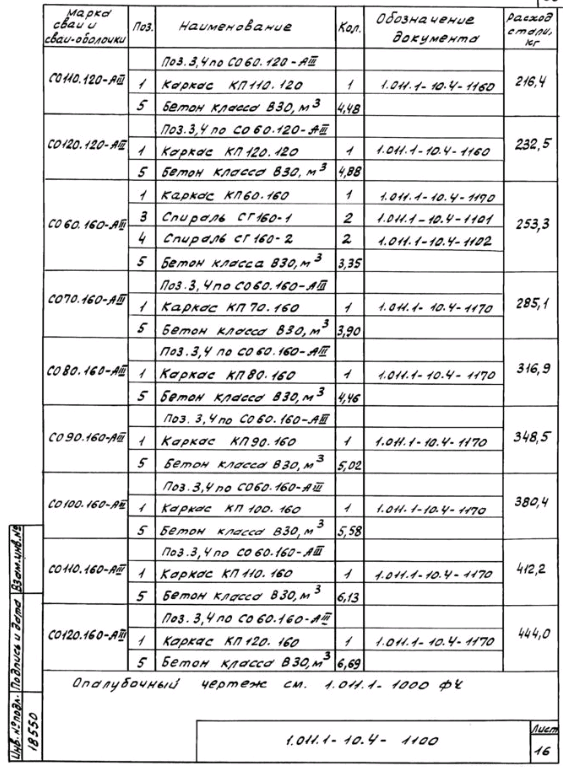

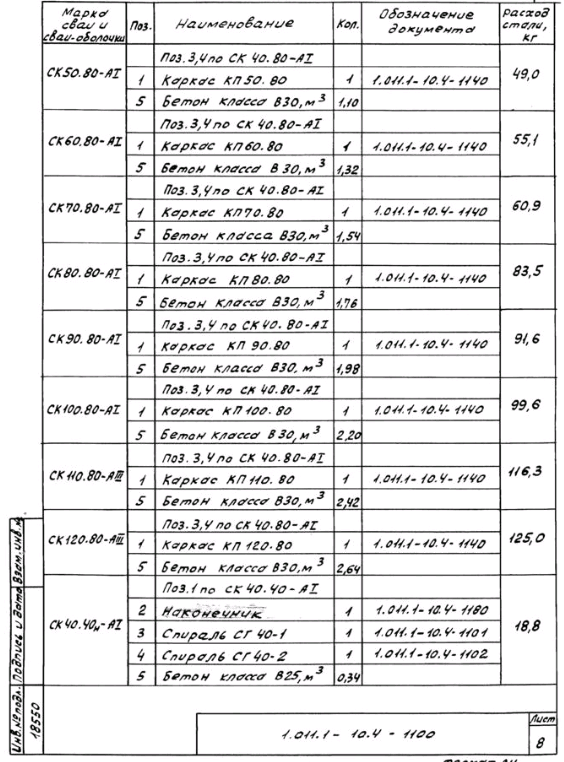

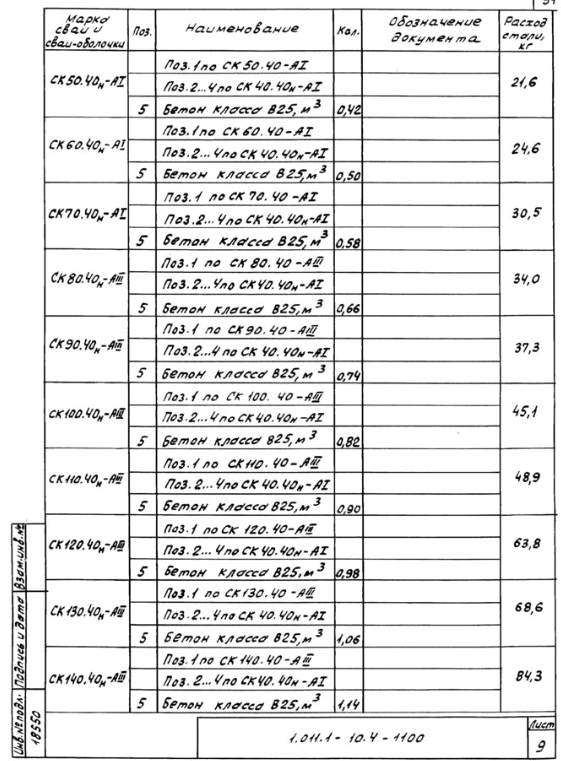

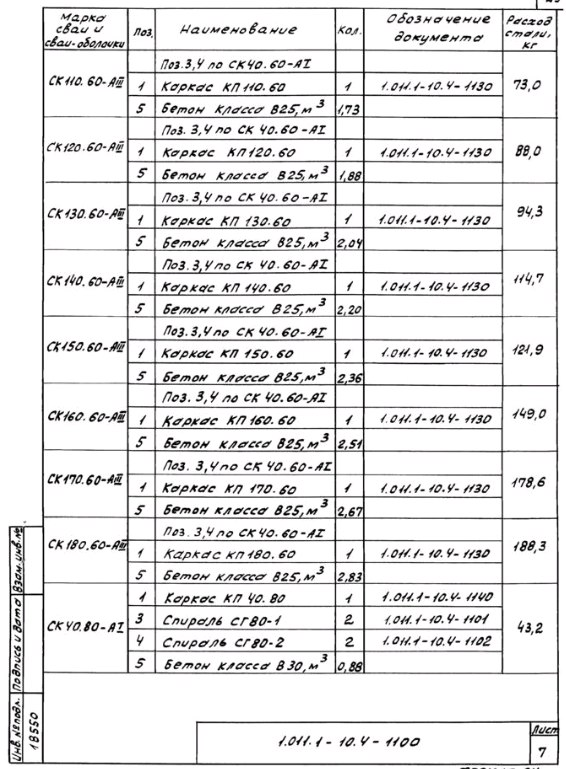

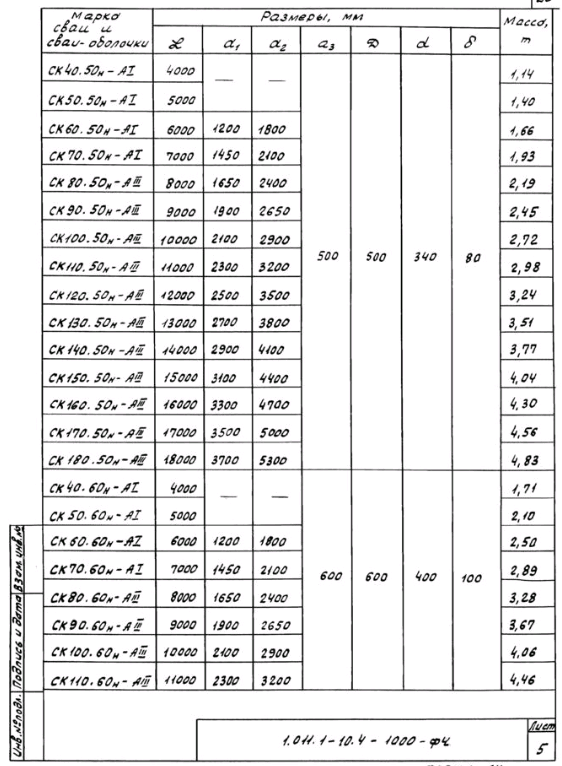

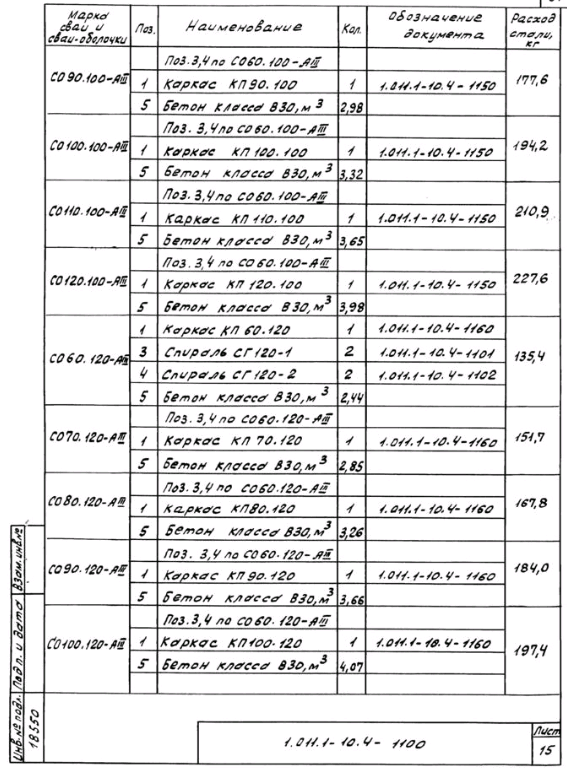

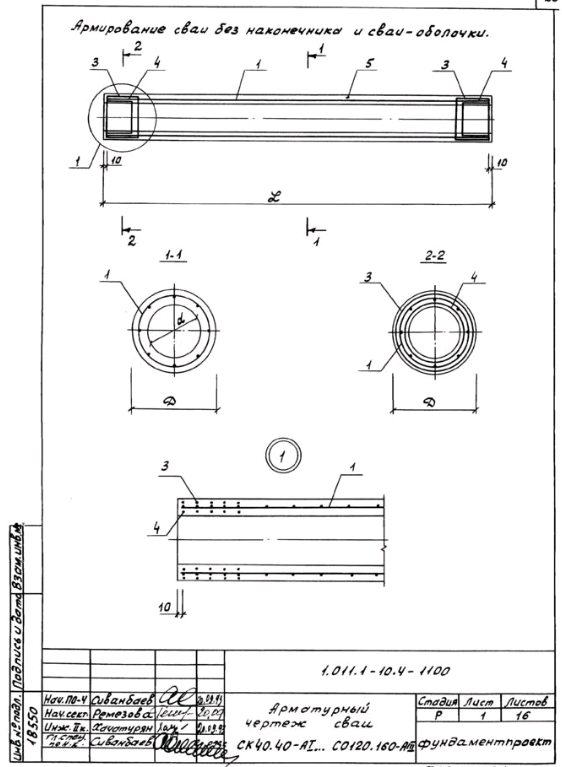

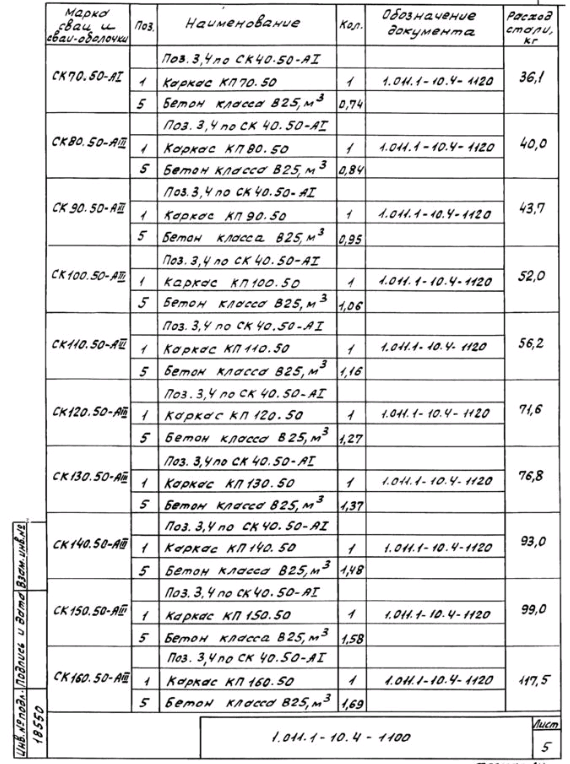

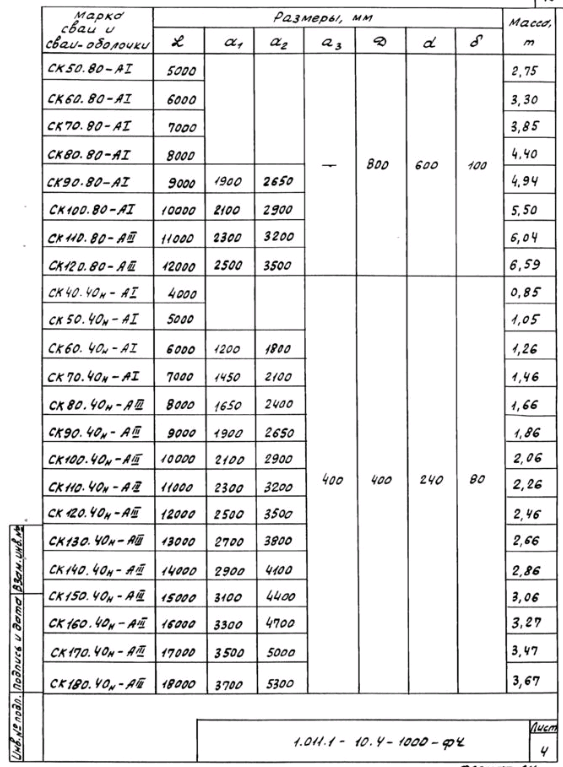

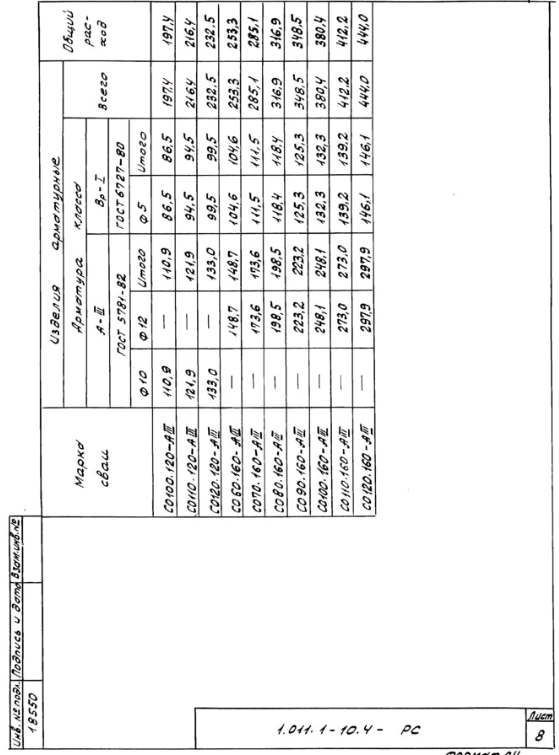

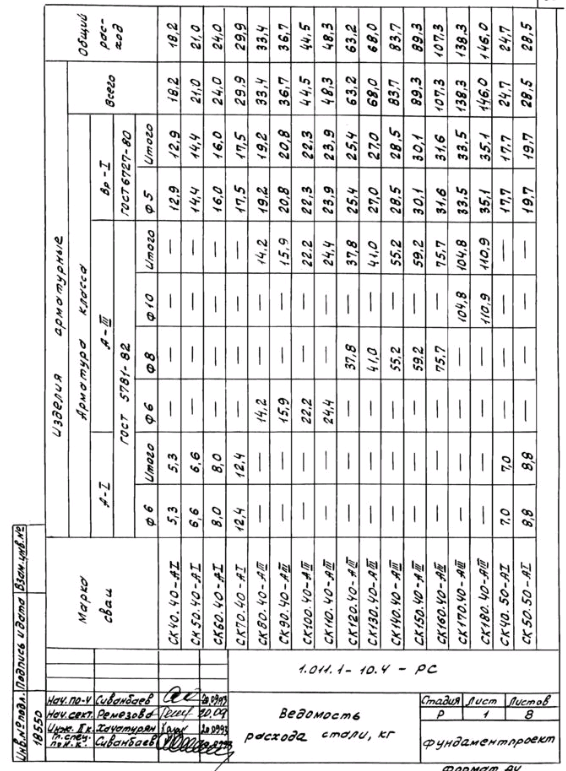

Свая СК40.40-АI…СО120.160-АIII – 16 стр

566 × 766 пикс.     Открыть в новом окне
568 × 766 пикс.     Открыть в новом окне
565 × 766 пикс.     Открыть в новом окне
563 × 767 пикс.     Открыть в новом окне
562 × 766 пикс.     Открыть в новом окне
568 × 766 пикс.     Открыть в новом окне
563 × 763 пикс.     Открыть в новом окне

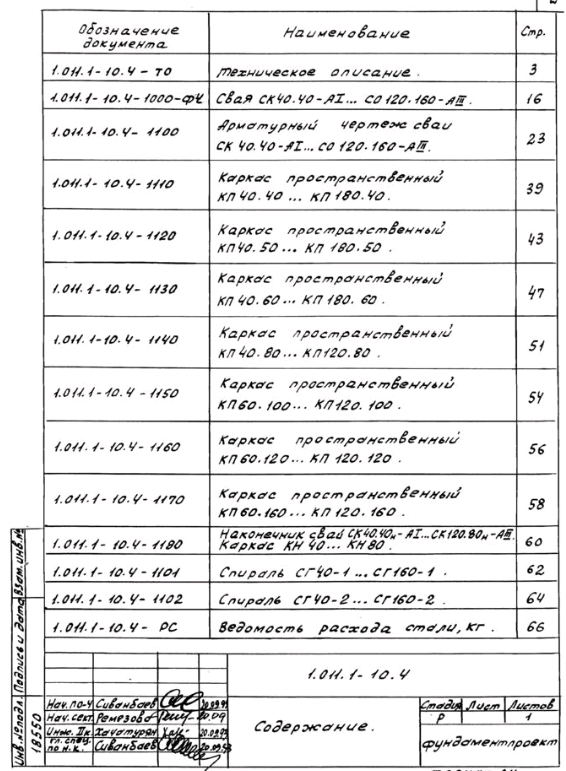

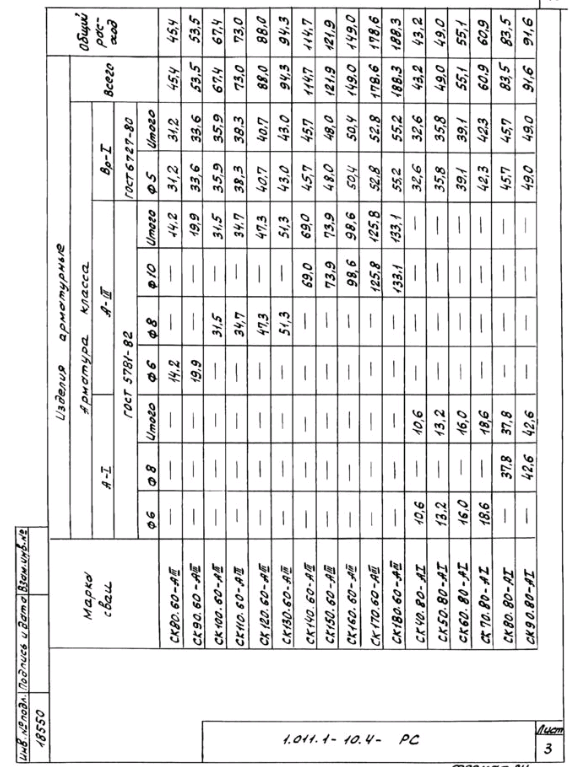

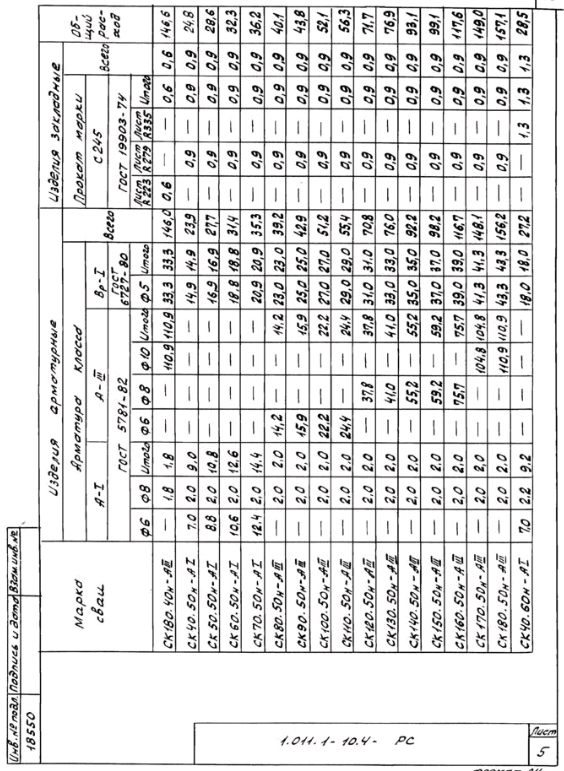

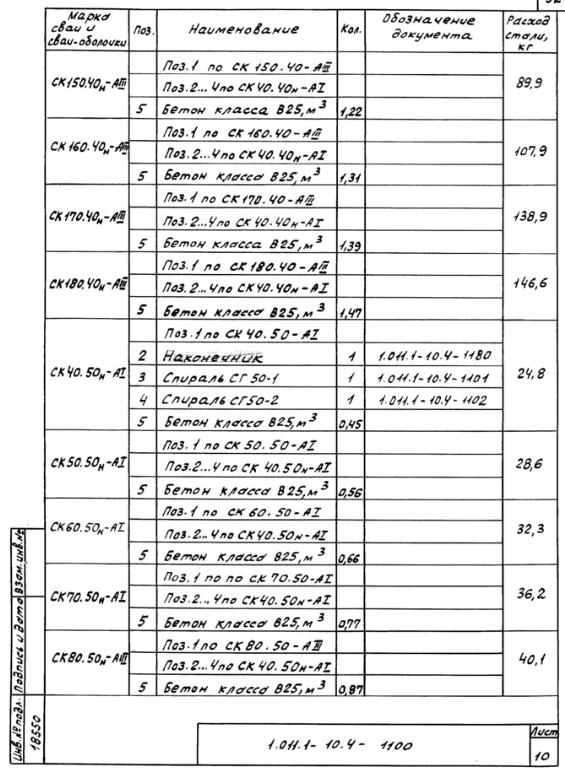

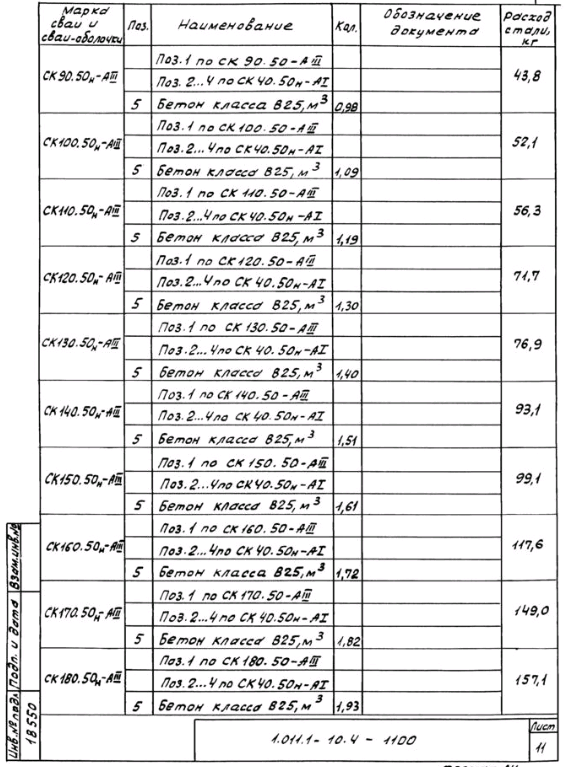

Арматурный чертеж сваи СК40.40-АI…СО120.160-АIII – 23 стр

562 × 767 пикс.     Открыть в новом окне
569 × 766 пикс.     Открыть в новом окне
570 × 766 пикс.     Открыть в новом окне
565 × 763 пикс.     Открыть в новом окне
570 × 764 пикс.     Открыть в новом окне
564 × 768 пикс.     Открыть в новом окне
566 × 769 пикс.     Открыть в новом окне
564 × 762 пикс.     Открыть в новом окне
561 × 761 пикс.     Открыть в новом окне
565 × 769 пикс.     Открыть в новом окне
564 × 767 пикс.     Открыть в новом окне
564 × 769 пикс.     Открыть в новом окне
567 × 769 пикс.     Открыть в новом окне
572 × 770 пикс.     Открыть в новом окне
567 × 768 пикс.     Открыть в новом окне
563 × 767 пикс.     Открыть в новом окне

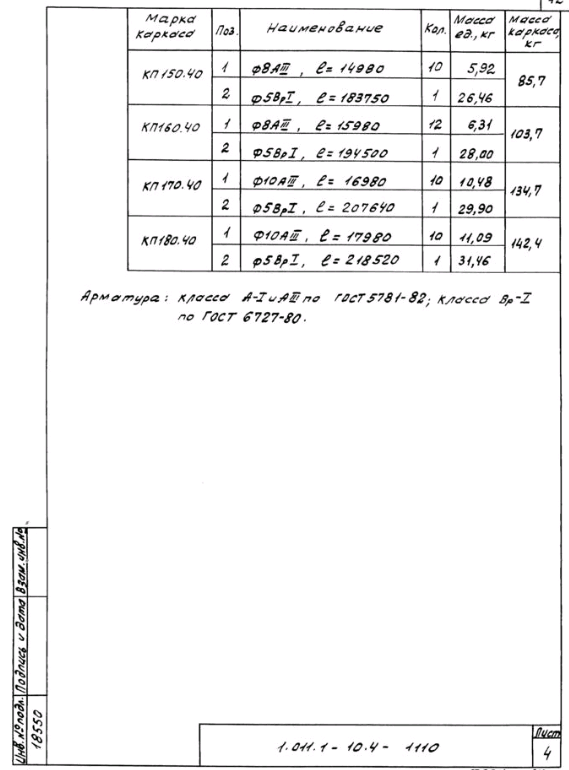

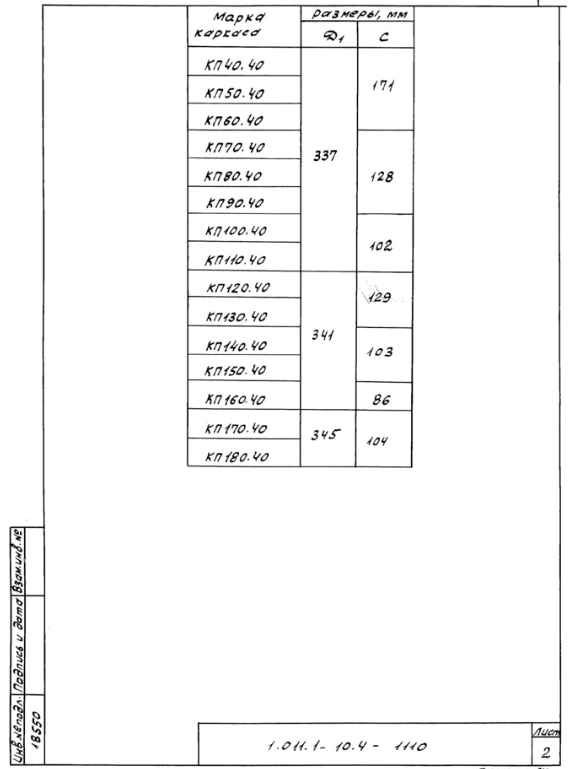

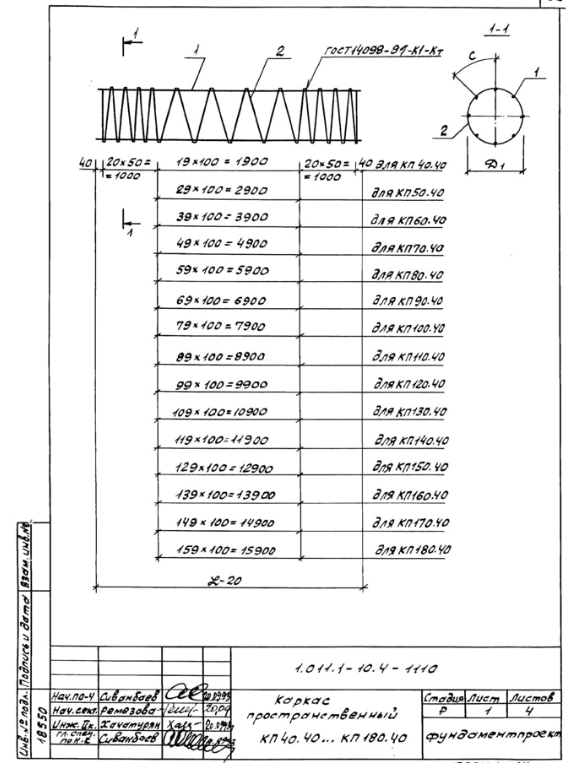

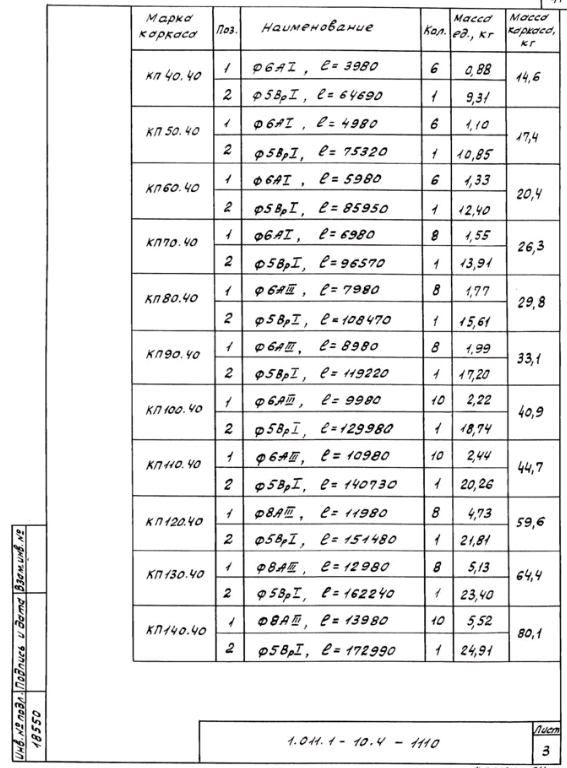

Каркас пространственный КП40.40…КП180.40 – 39 стр

568 × 763 пикс.     Открыть в новом окне
568 × 769 пикс.     Открыть в новом окне
567 × 768 пикс.     Открыть в новом окне
569 × 770 пикс.     Открыть в новом окне

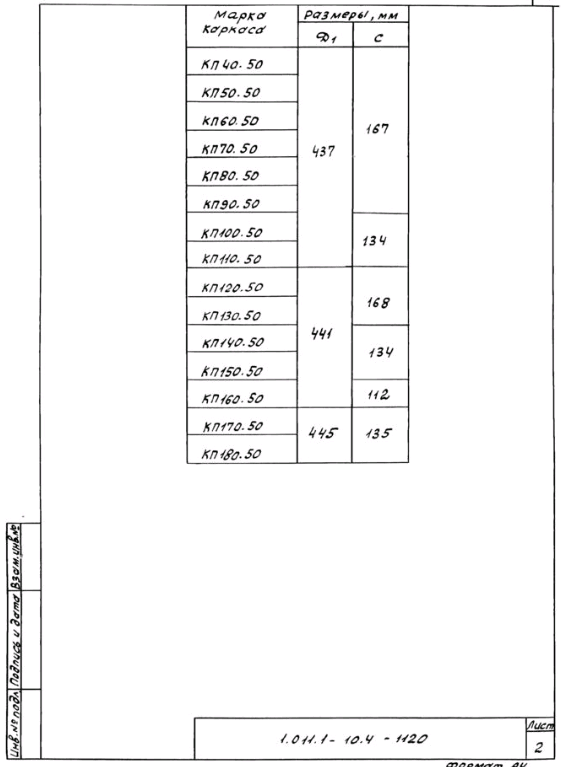

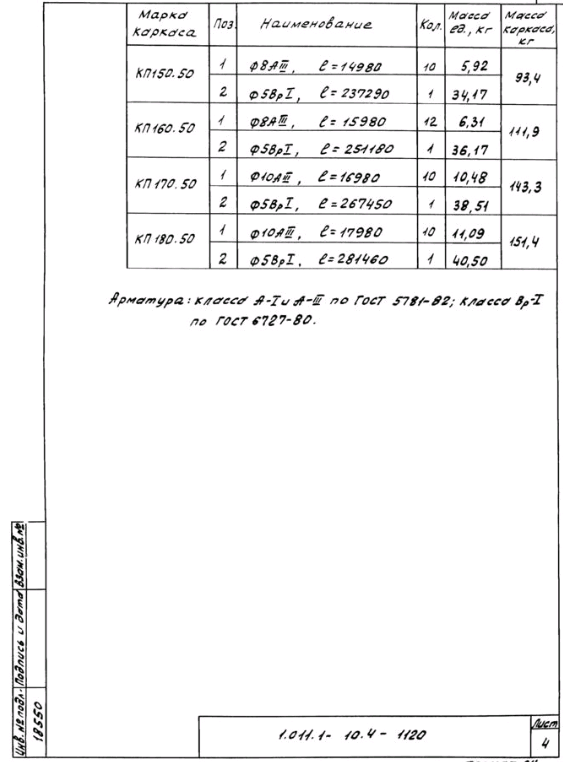

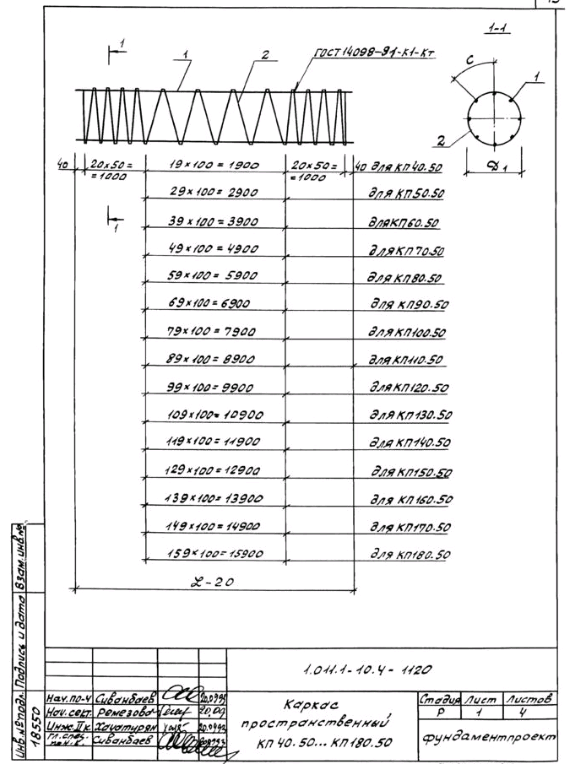

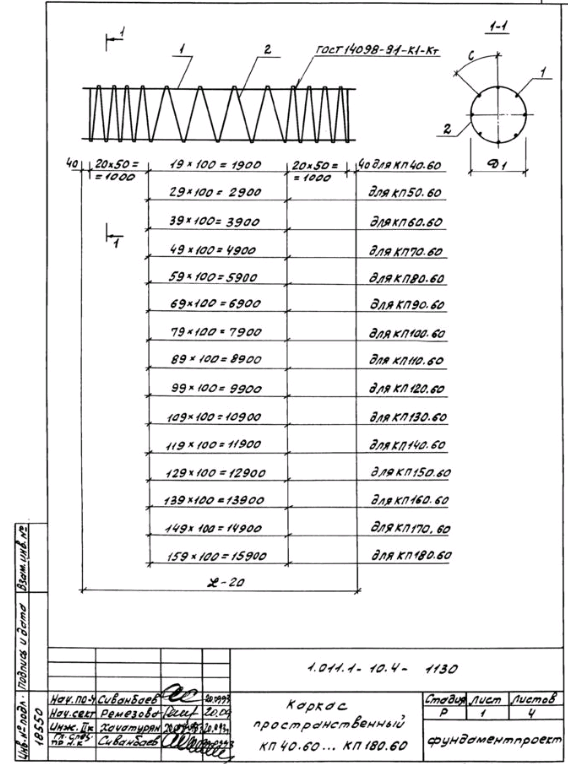

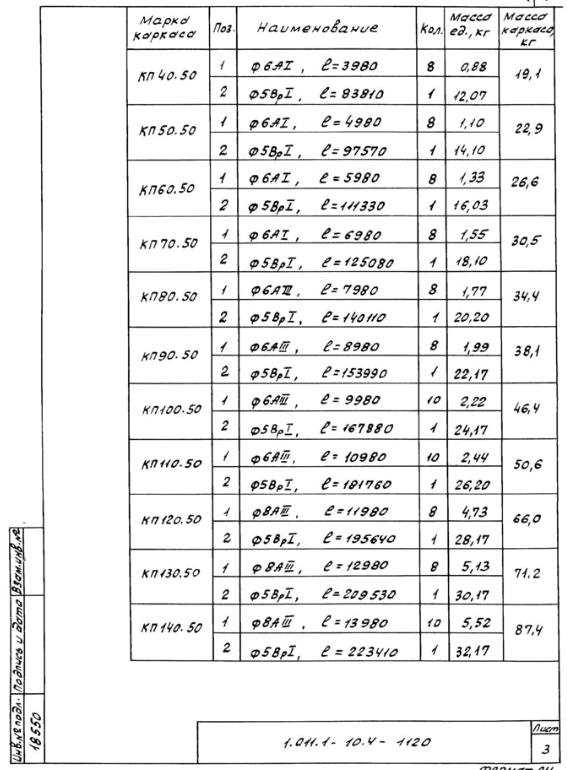

Каркас пространственный КП40.50…КП180.50 – 43 стр

567 × 764 пикс.     Открыть в новом окне
563 × 767 пикс.     Открыть в новом окне
567 × 770 пикс.     Открыть в новом окне
563 × 762 пикс.     Открыть в новом окне

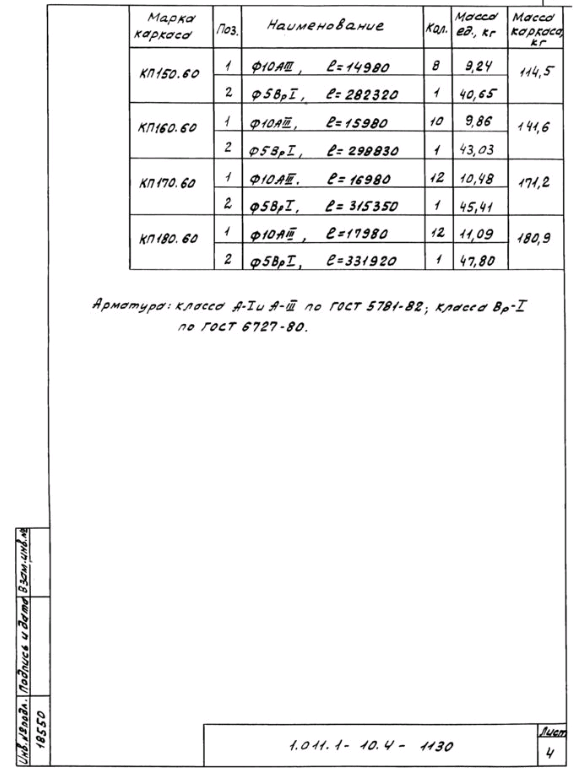

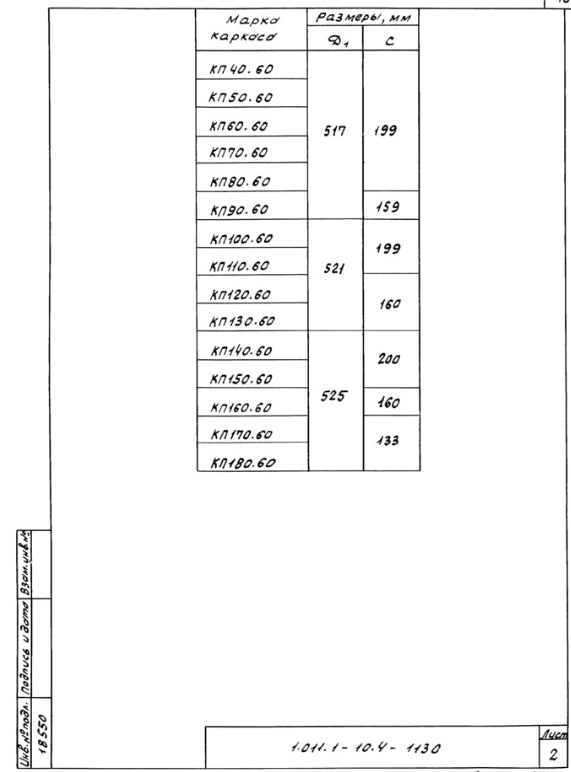

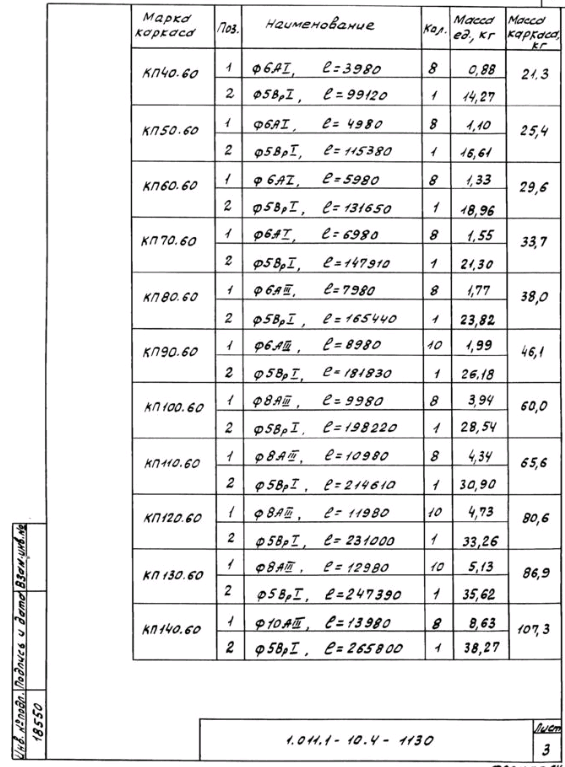

Каркас пространственный КП40.60…КП180.60 – 47 стр

568 × 764 пикс.     Открыть в новом окне
571 × 772 пикс.     Открыть в новом окне
565 × 767 пикс.     Открыть в новом окне
573 × 768 пикс.     Открыть в новом окне

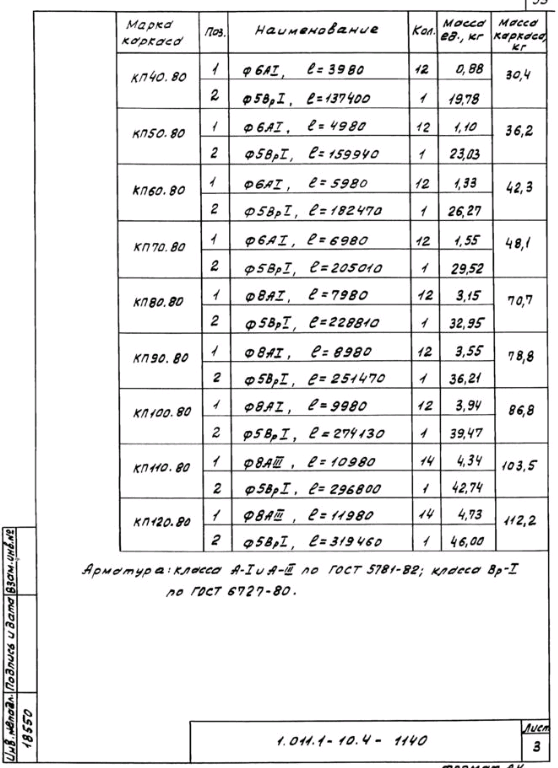

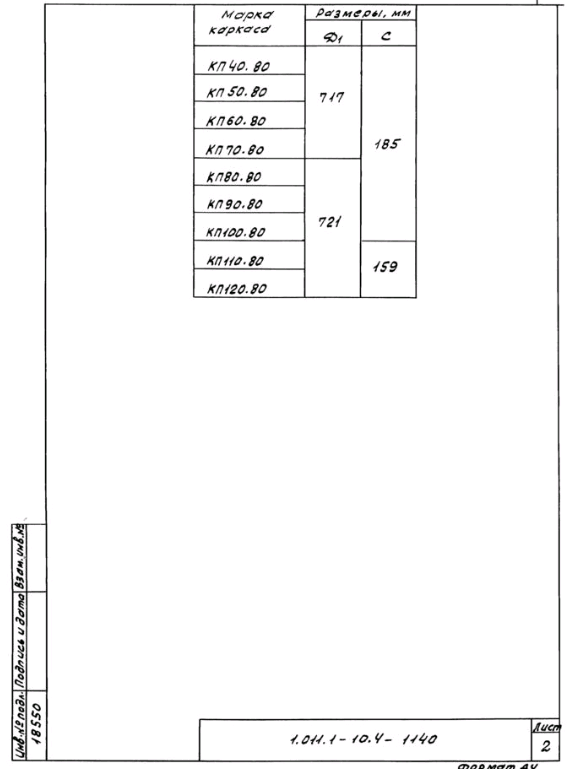

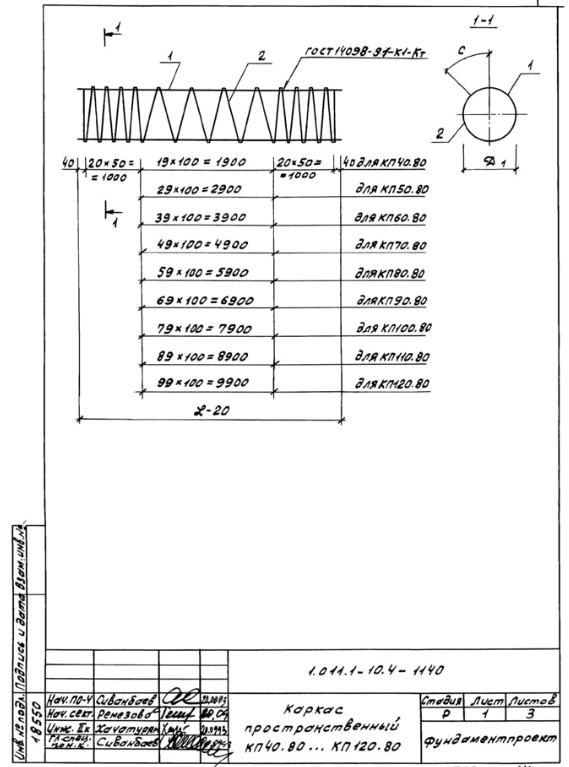

Каркас пространственный КП40.80…КП120.80 – 51 стр

569 × 767 пикс.     Открыть в новом окне
567 × 769 пикс.     Открыть в новом окне
558 × 768 пикс.     Открыть в новом окне

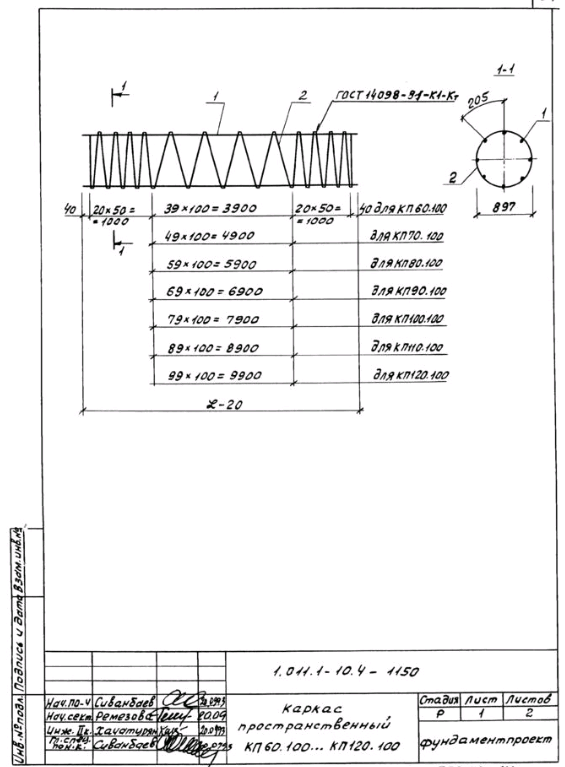

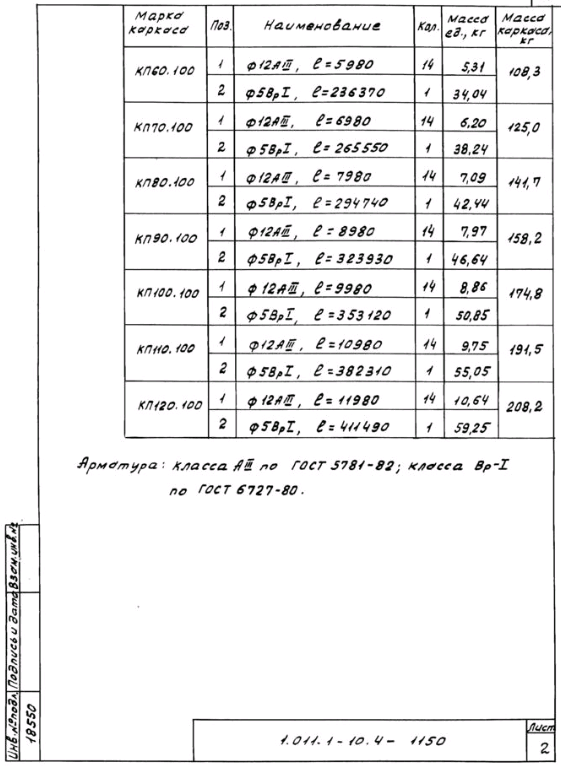

Каркас пространственный КП60.100…КП120.100 – 54 стр

565 × 767 пикс.     Открыть в новом окне
561 × 766 пикс.     Открыть в новом окне

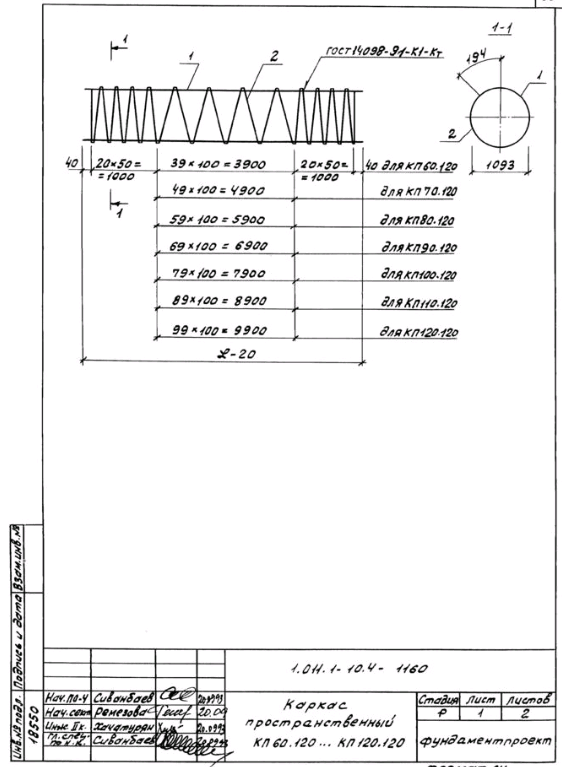

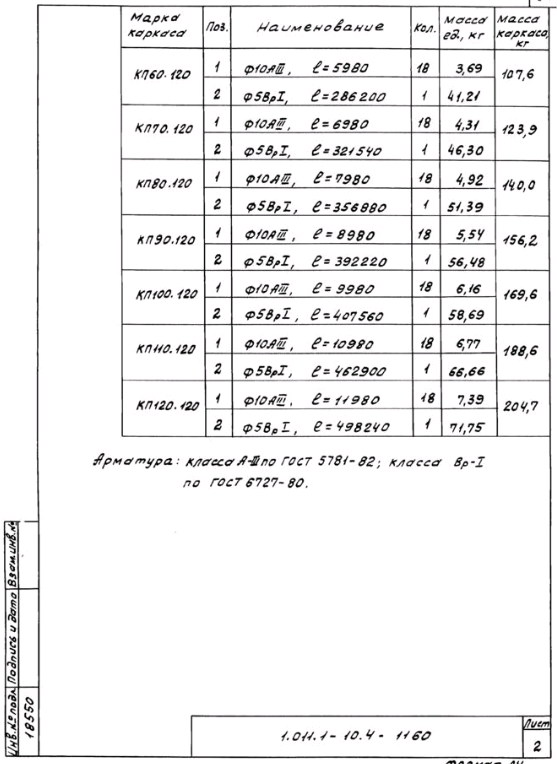

Каркас пространственный КП60.120…КП120.120 – 56 стр

562 × 767 пикс.     Открыть в новом окне
557 × 764 пикс.     Открыть в новом окне

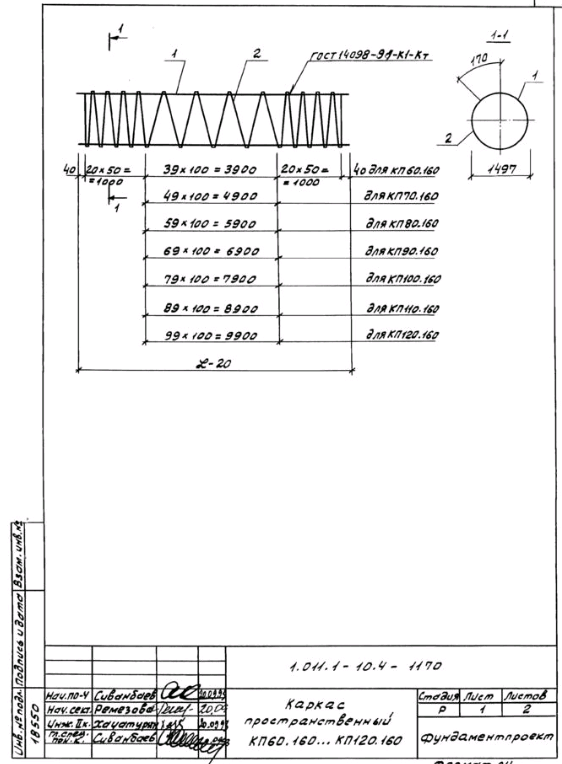

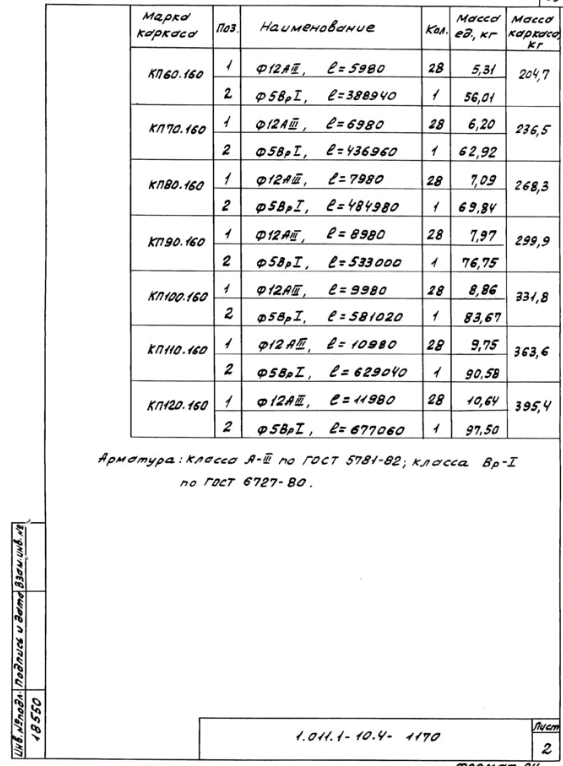

Каркас пространственный КП60.160…КП120.160 -58 стр

562 × 764 пикс.     Открыть в новом окне
563 × 766 пикс.     Открыть в новом окне

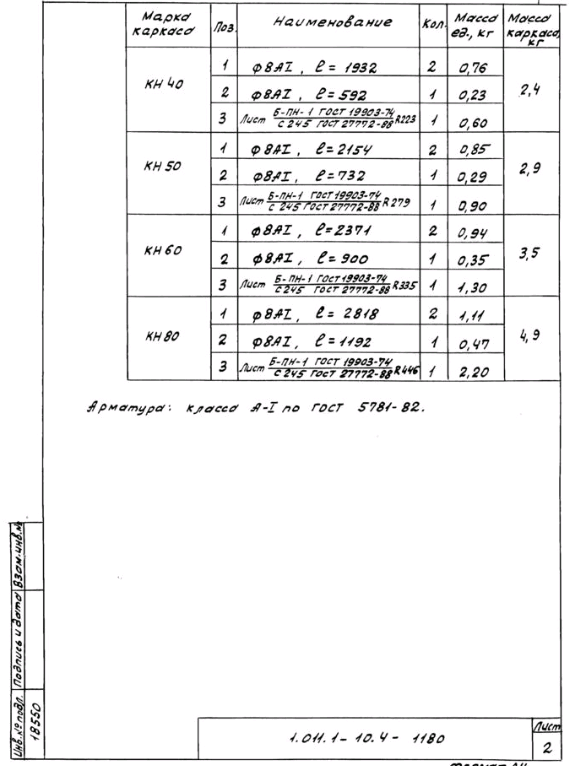

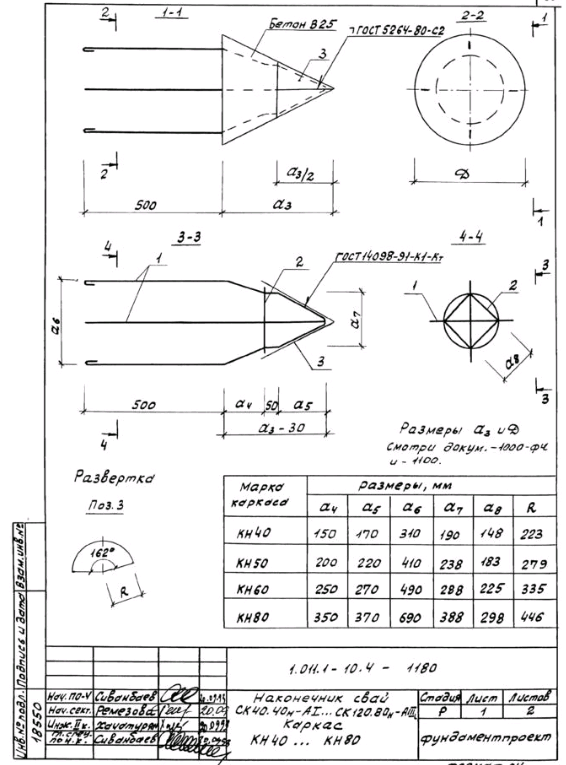

Наконечник свай СК40.40н-АI…СО120.80н-АIII; каркас КН40…КН80 – 60 стр

566 × 765 пикс.     Открыть в новом окне
569 × 766 пикс.     Открыть в новом окне

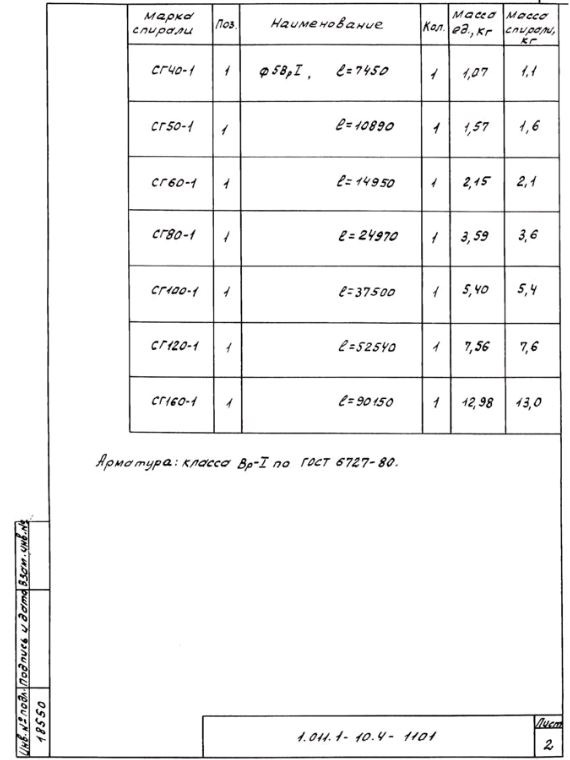

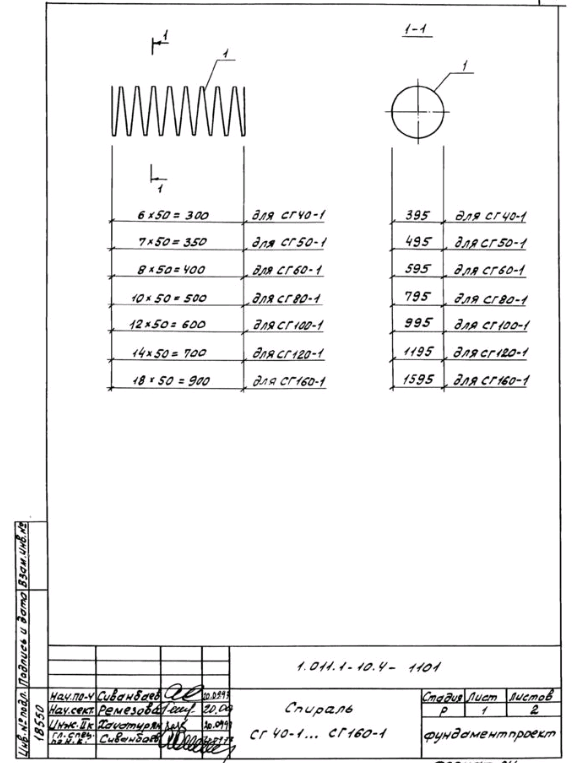

Спираль СГ40-1…СГ160-1 – 62 стр

572 × 763 пикс.     Открыть в новом окне
570 × 760 пикс.     Открыть в новом окне

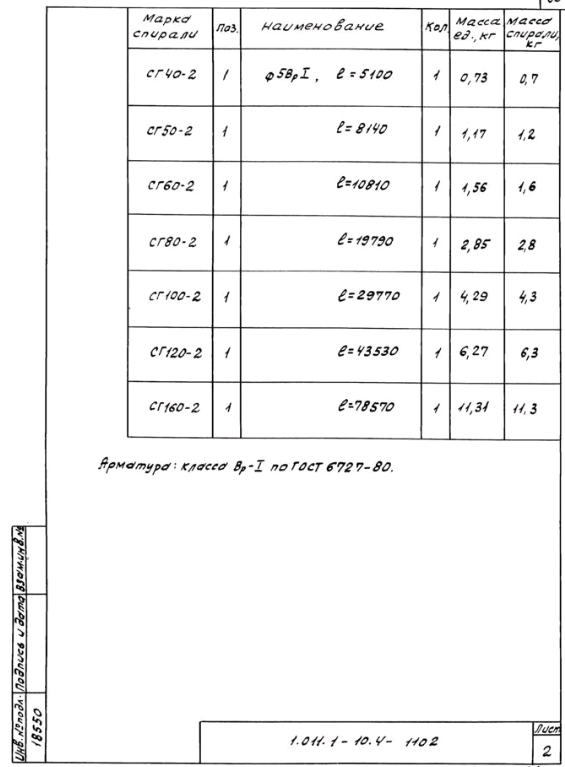

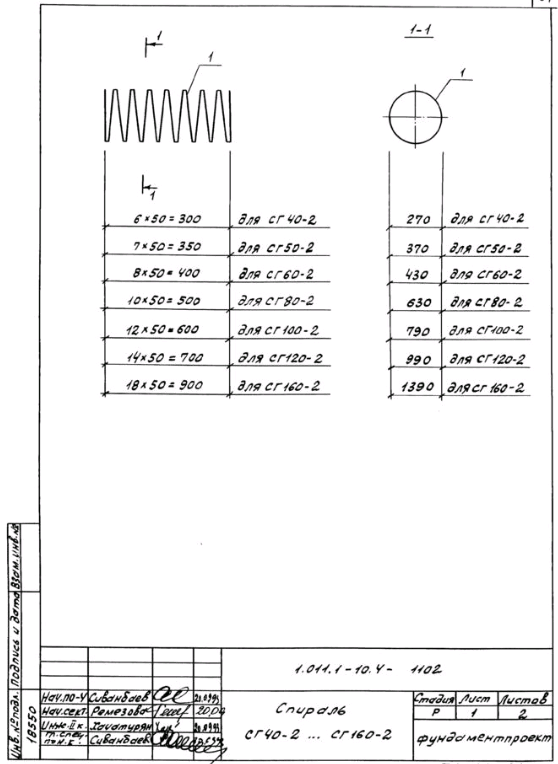

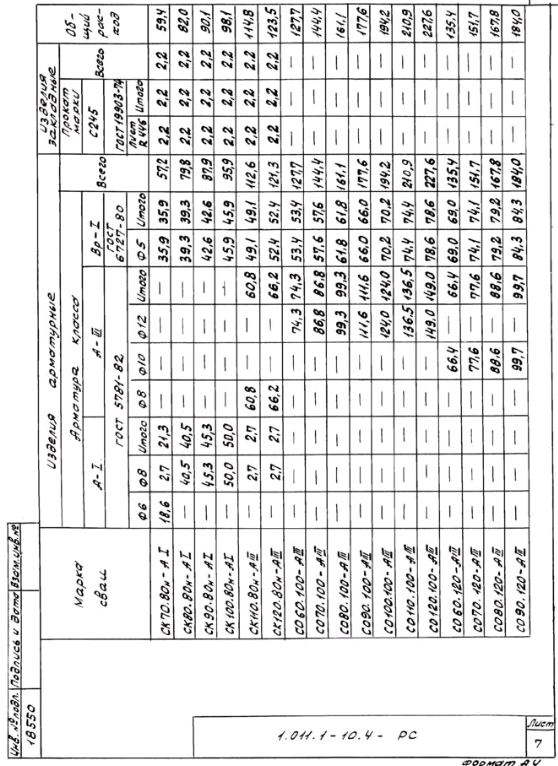

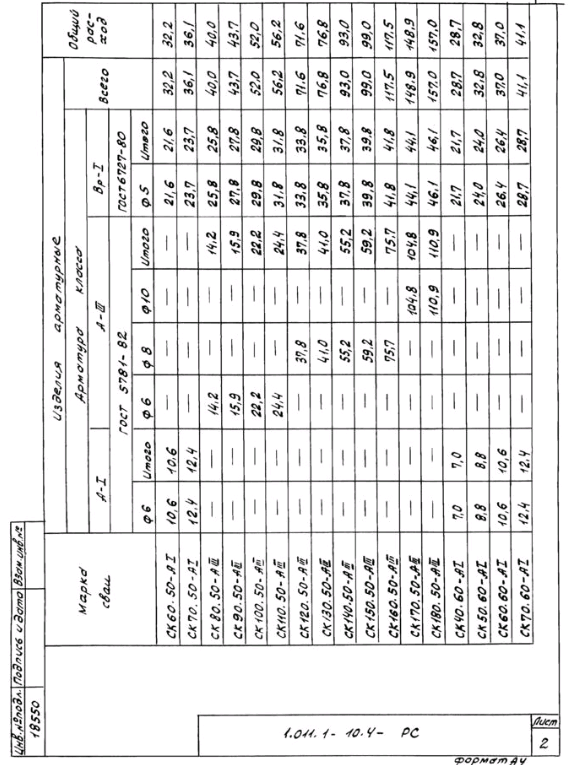

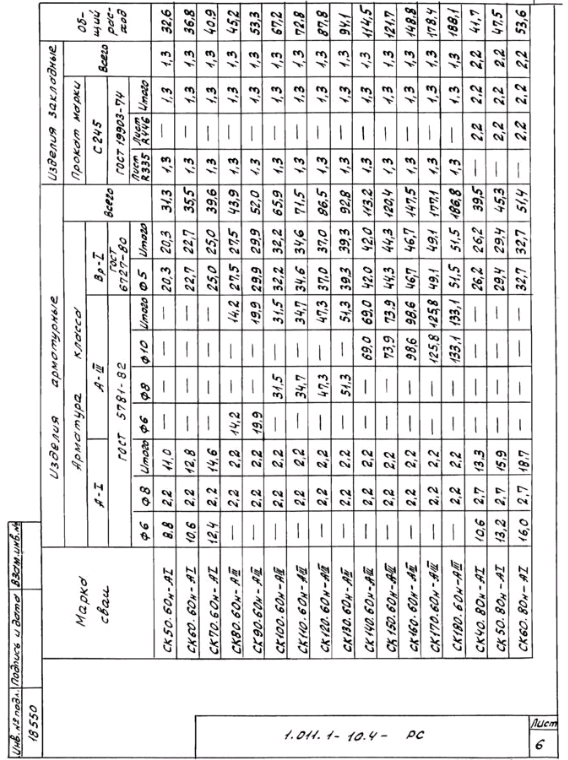

Спираль СГ40-2…СГ160-2 – 64 стр

558 × 764 пикс.     Открыть в новом окне
565 × 767 пикс.     Открыть в новом окне
566 × 771 пикс.     Открыть в новом окне
568 × 765 пикс.     Открыть в новом окне
570 × 767 пикс.     Открыть в новом окне
561 × 769 пикс.     Открыть в новом окне
564 × 771 пикс.     Открыть в новом окне
568 × 760 пикс.     Открыть в новом окне
558 × 766 пикс.     Открыть в новом окне
559 × 755 пикс.     Открыть в новом окне (
