Серия 1.241-1 Панели перекрытий железобетонные многопустотные Выпуск 13. Предварительно напряженные панели длиной 628 см, шириной 238 и 298 см, армированные высокопрочной проволокой диаметром 5 мм, класса Вр- II с линейно-групповым расположением арматуры.

Описание

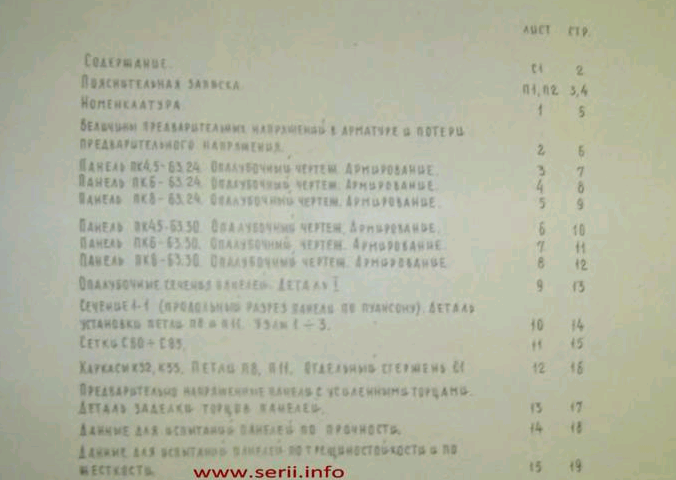

Содержание – 2 стр

676 × 480 пикс.     Открыть в новом окне

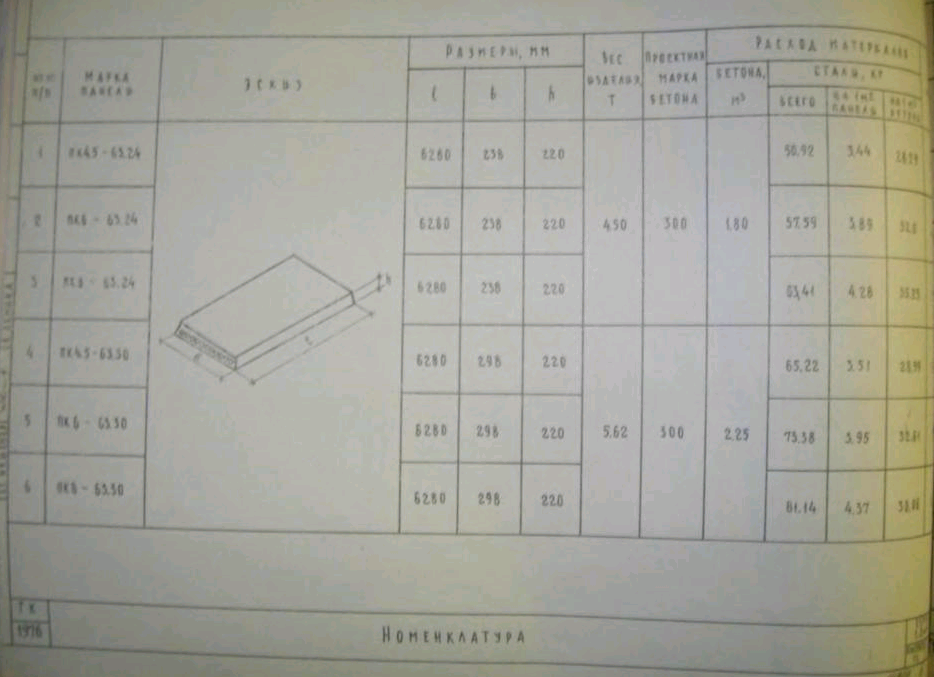

Номенклатура – 5

934 × 677 пикс.     Открыть в новом окне

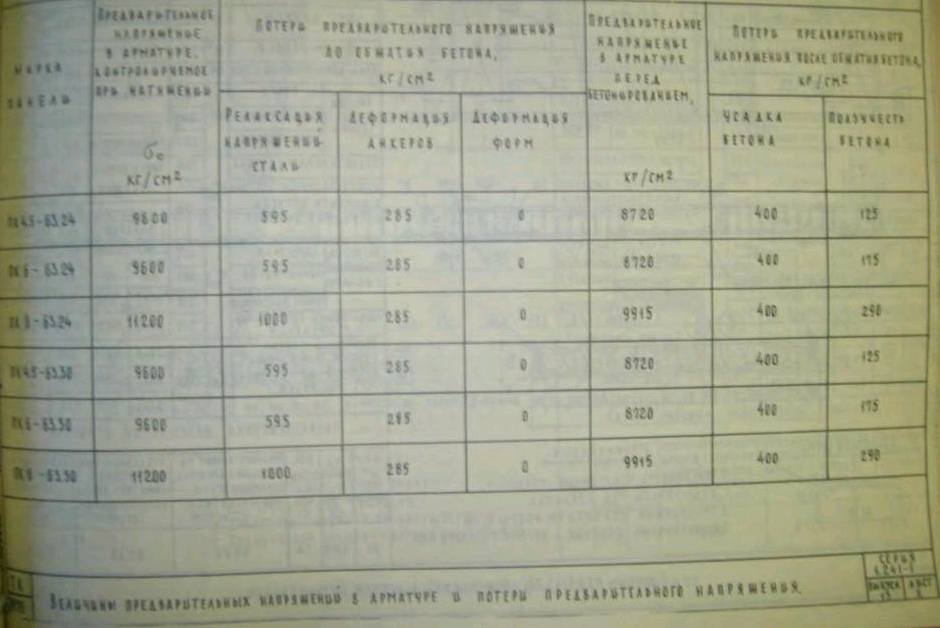

Величины предварительных напряжений в арматуре и потери предварительного напряжения – 6 стр

940 × 628 пикс.     Открыть в новом окне

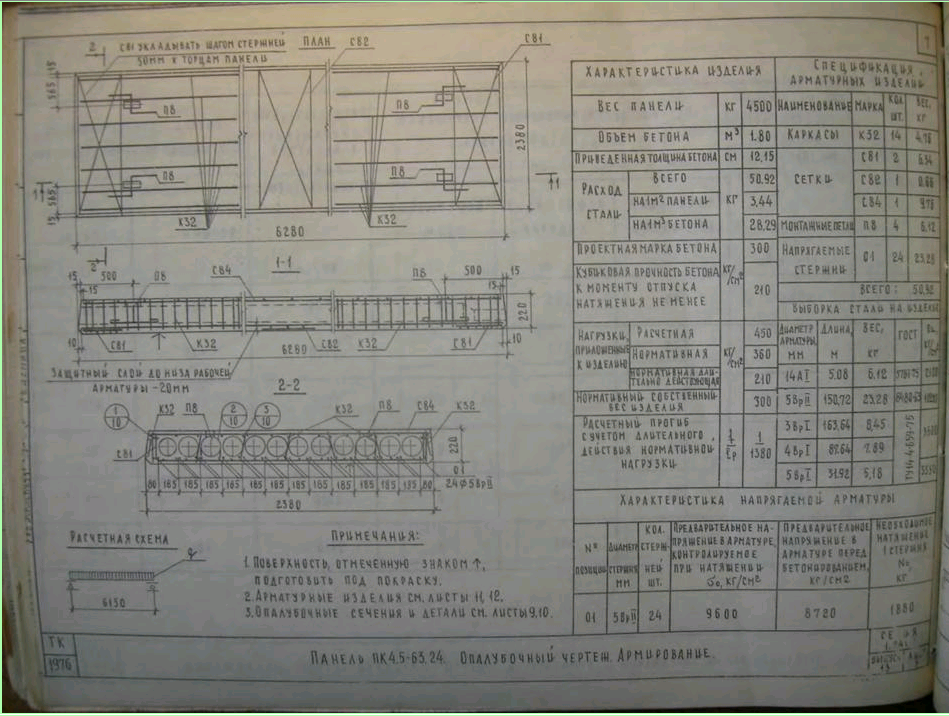

Панель ПК4,5-63.24. Опалубочный чертеж. Армирование – 7 стр

949 × 716 пикс.     Открыть в новом окне

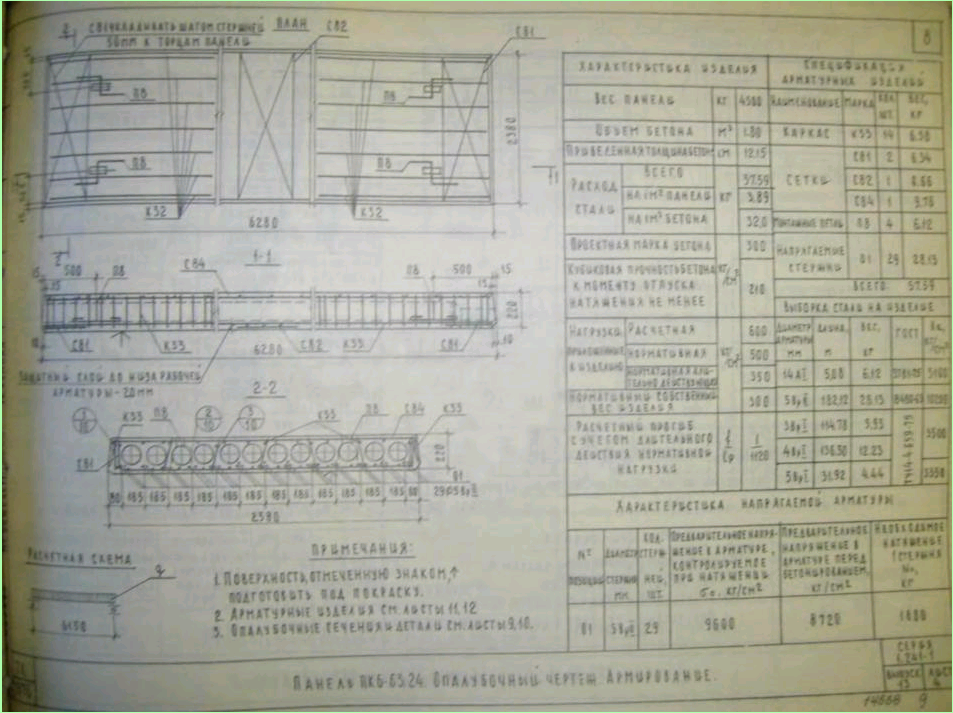

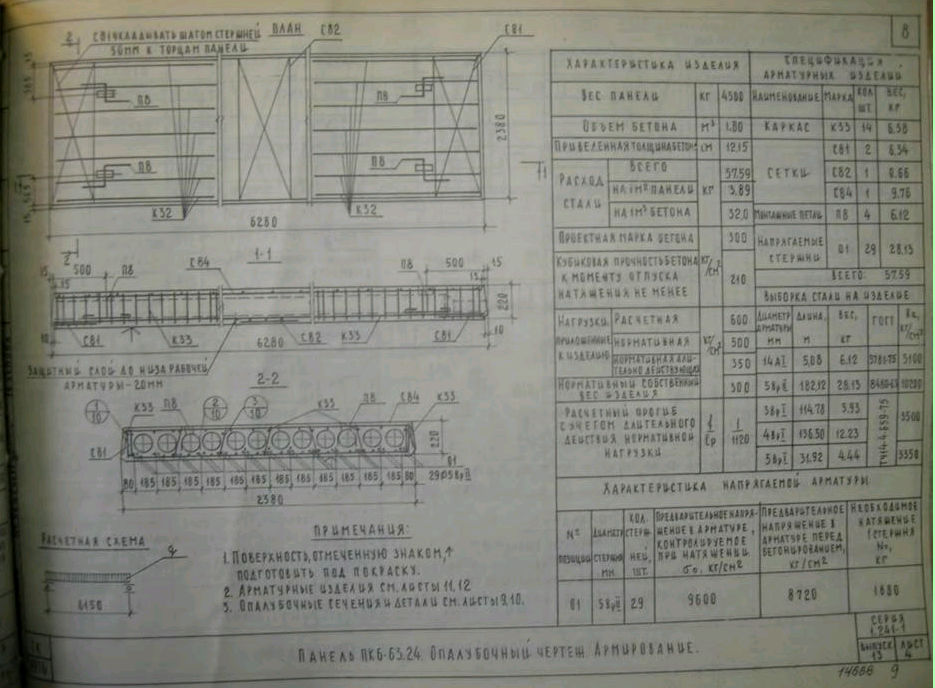

Панель ПК6-63.24. Опалубочный чертеж. Армирование – 8 стр

953 × 713 пикс.     Открыть в новом окне

Панель ПК8-63.24. Опалубочный чертеж. Армирование – 9 стр

935 × 688 пикс.     Открыть в новом окне

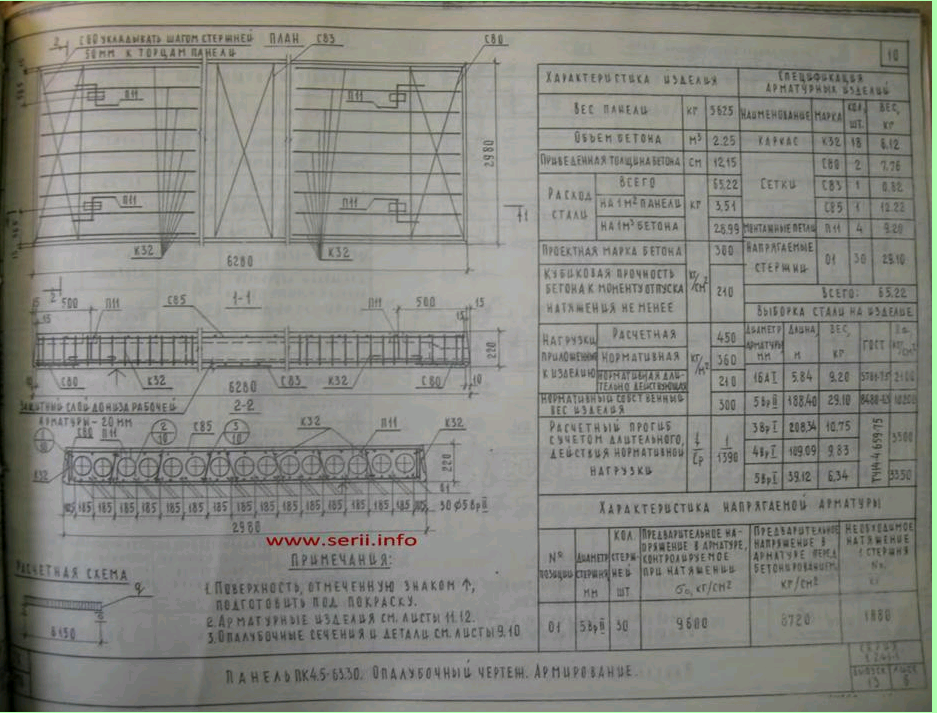

Панель ПК4,5-63.30. Опалубочный чертеж. Армирование – 10 стр

937 × 714 пикс.     Открыть в новом окне

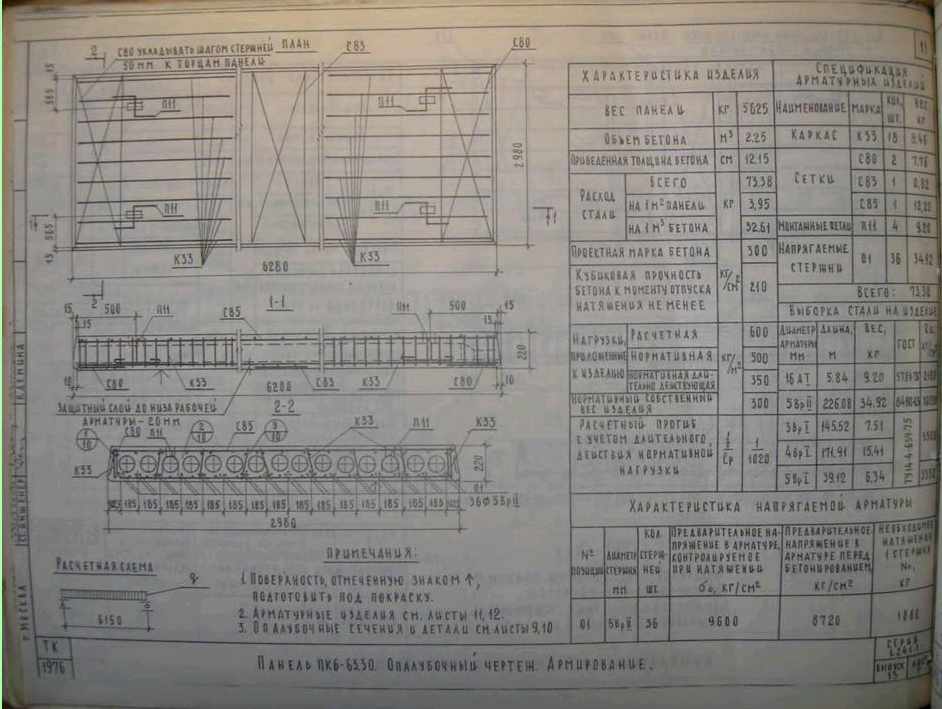

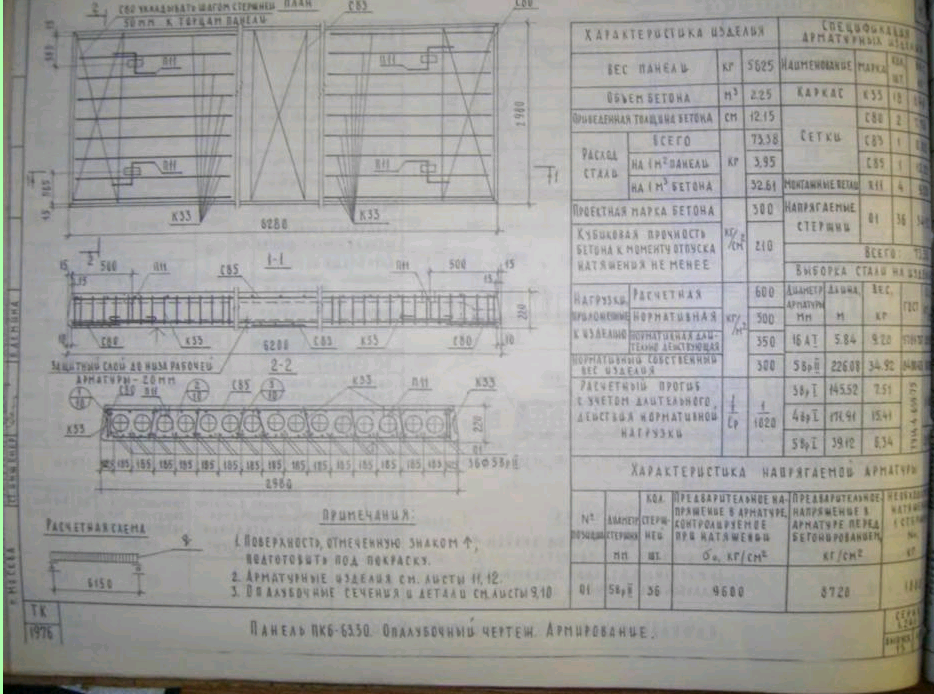

Панель ПК6-63.30. Опалубочный чертеж. Армирование – 11 стр

934 × 694 пикс.     Открыть в новом окне

Панель ПК8-63.30. Опалубочный чертеж. Армирование – 12 стр

942 × 709 пикс.     Открыть в новом окне

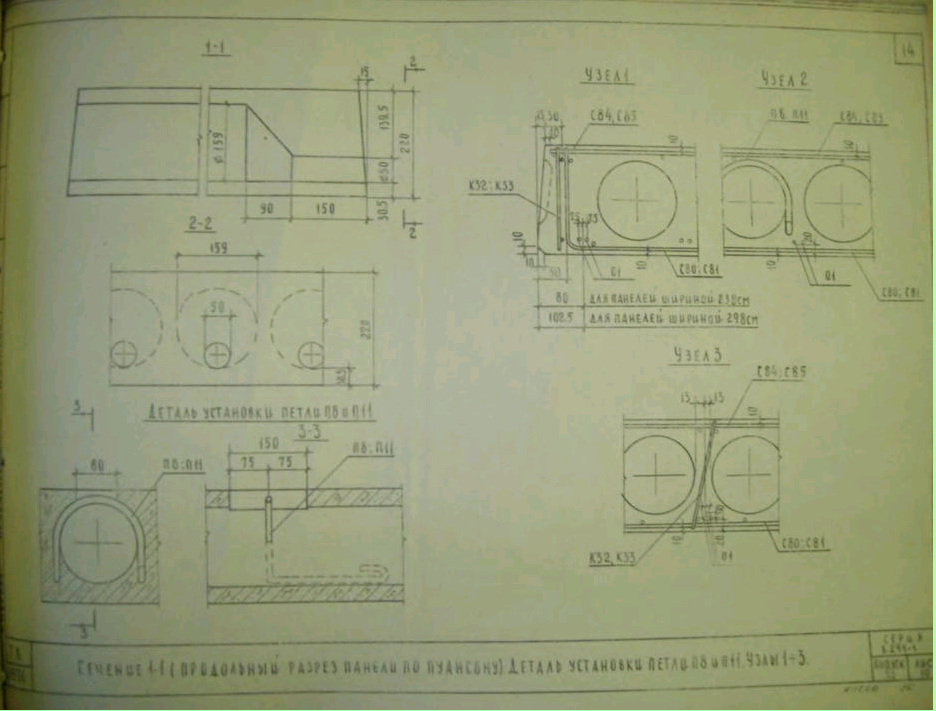

Сечение 1-1 (продольный разрез панели по пуансону) Деталь установки петли П8 и П11. Узлы 1-3 – 14 стр

936 × 711 пикс.     Открыть в новом окне

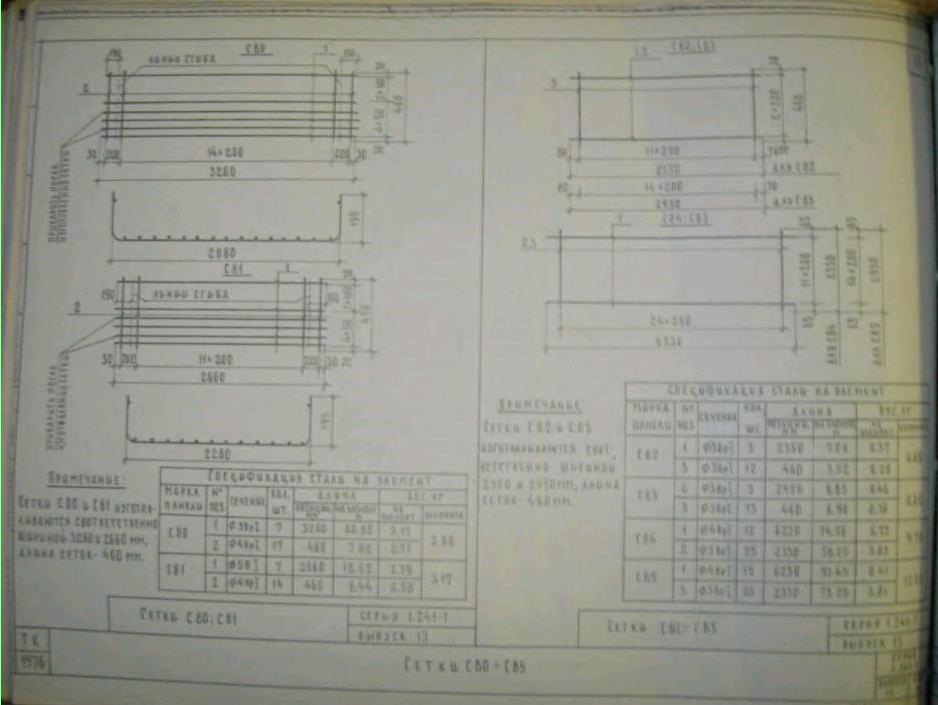

Сетки С80-С85 – 15 стр

938 × 705 пикс.     Открыть в новом окне

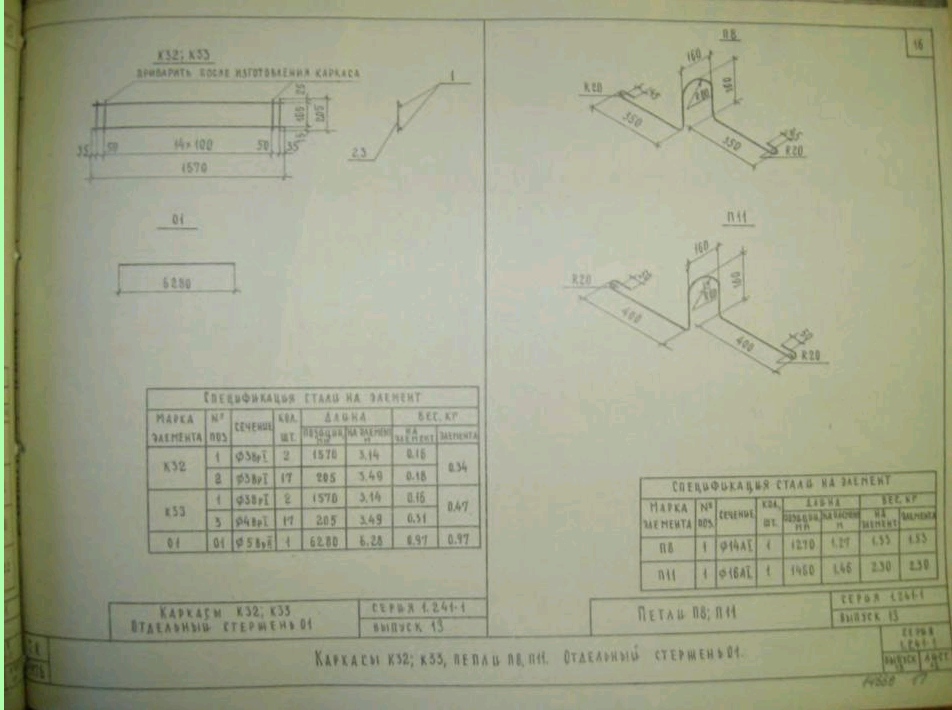

Каркасы К32, К33; Петли П8, П11. Отдельный стержень 01 – 16 стр

952 × 710 пикс.     Открыть в новом окне

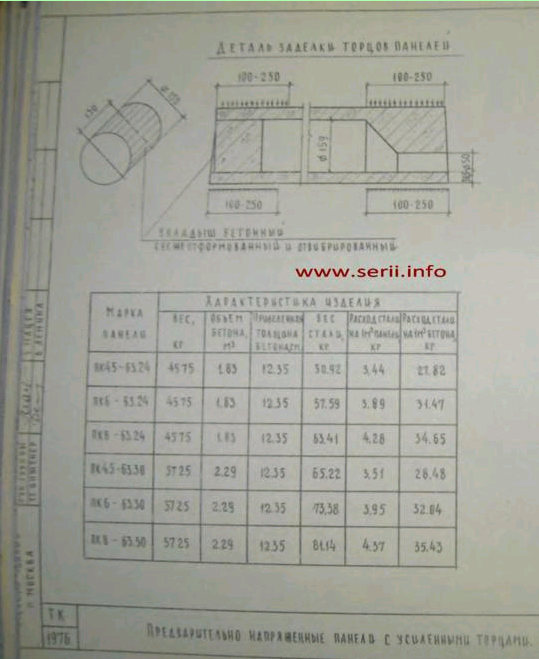

Предварительно напряженные панели с усиленными торцами. Деталь заделки торцов панели – 17 стр

539 × 659 пикс.     Открыть в новом окне
Примечания:
1.Панели, обозначенные марками с индексом «а» отличаются от основных панелей (без индекса) усилением открытых торцов бетонными вкладышами.
2.Расчетные нагрузки на опорные концы (исходя из прочности бетона марки 300) приняты:
при разбивке опирания: 10 см – 4,5 кг/см2; 25 см – 30 кг/см2
При промежуточных значениях глубины опирания панелей величины расчетных нагрузок принимаются равными расчетным, умноженным на коэффициент по ГОСТ 8829-66.
3.Бетонные вкладыши и панели готовить из бетона одинаковой марки.
4.Заделку вкладышей в торцы выполнять непосредственно после извлечения пуансонов, обеспечив плотное примыкание вкладышей.
5. Закрытые торцы панелей, образуемые при формировании с выходными отверстиями малого диаметра укладывать на стену с большей нагрузкой.

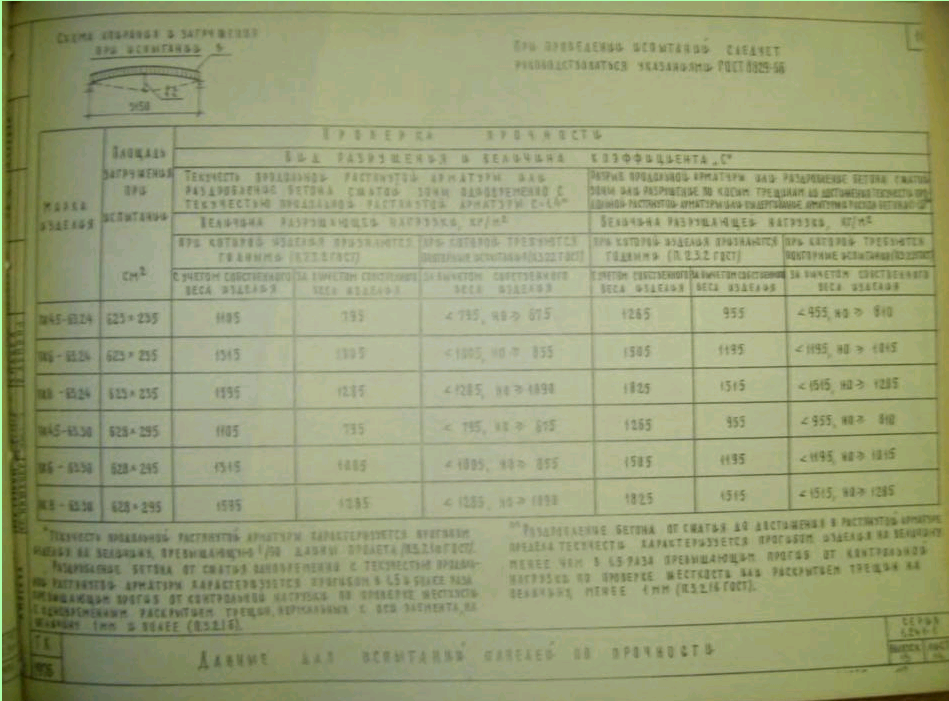

Данные для испытаний панелей по прочности – 18 стр

949 × 701 пикс.     Открыть в новом окне

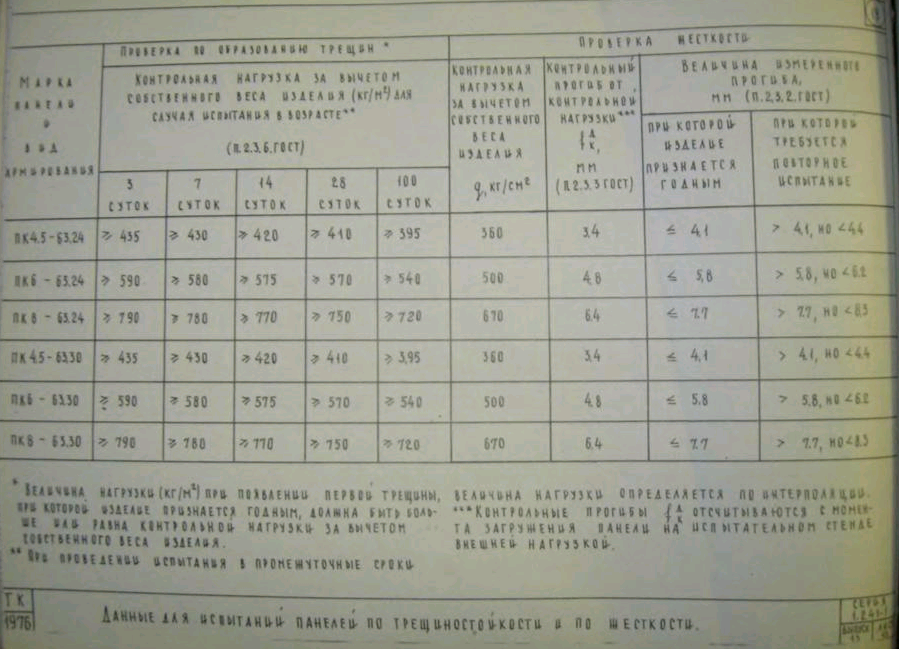

Данные для испытаний панелей по трещиностойкости и по жесткости – 19 стр

899 × 649 пикс.     Открыть в новом окне (
