Серия 1.241-1 Панели перекрытий железобетонные многопустотные. Выпуск 21. Предварительно напряженные панели длиной 898 см, шириной 99, 119 и 149см, армированные стержнями из стали класса Ат-V. Метод натяжения - электротермический.
Описание
Рабочие чертежи

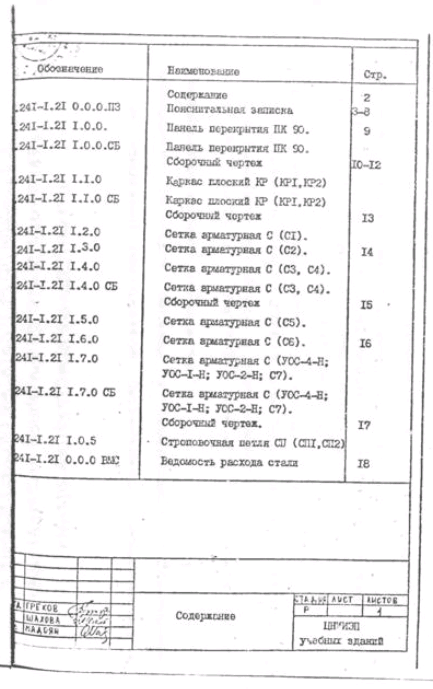

Содержание – 2 стр
 |
|
| 433 × 689 пикс. Открыть в новом окне | |
Пояснительная записка – 3 стр
Настоящие рабочие чертежи железобетонных многопустотных панелей перекрытий предназначены для применения в проектировании и строительстве общественных зданий и зданий административно-бытового назначения высотой не более 5 этажей со стенами из кирпича или крупных блоков из местных материалов, возводимых в обычных условиях строительства.
Панели перекрытия следует применять в условиях отсутствия воздействия неагрессивной среды на железобетонные конструкции.
Предел огнестойкости панелей перекрытий 1 час и более. Группа возгораемости панелей – несгораемые.
Данный выпуск взамен выпуска 15 серии 1.241-1.
1.Маркировка и основные размеры
1.1.Маркировка конструкций принята по ГОСТ 23009-76. Марка панелей перекрытий состоят из буквенно-цифровых групп. Первая группа содержит:
а) обозначение типа конструкции (ПК – панель с круглыми пустотами);
б) определяющие габаритные размеры в дециметрах ( с округлением до целого числа)
Вторая группа:
а) несущую способность, соответствующую расчетной равномерно распределенной нагрузке (без учета собственной массы), выраженной в центнерах на м2;
б) класс напрягаемой арматуры;
в) вид бетона, выраженный буквенным обозначением (Т – тяжелый бетон)
Третья отражает конструктивные особенности панелей (усиление открытых торцов панелей бетонными вкладышами) и обозначается цифрой «1».
Пример маркировки: ПК 90.10.-4,5 АтVТ-1-панель с круглыми пустотами длиной 8980 мм, шириной 990 мм под расчетную равномерно распределенную нагрузку (без учета собственной массы)
с напрягаемой арматурой класса Ат-V, изготавливаемая из тяжелого бетона с усиленным торцом.
с напрягаемой арматурой класса Ат-V, изготавливаемая из тяжелого бетона с усиленным торцом.1.2.Основные размеры панелей: длина 898 см, ширина 99, 119 и 149 см, высота 22 см.
Номенклатура панелей представлена на листе 6.
2.Технические требования и расчетные данные
2.1.Панели изготовлять в соответствии с требованиями ГОСТ 9561-76 по агрегатно-поточной или конвейерной технологии.
2.2.Изготовление панелей предусмотрено с открытыми торцами и с усилением открытых торцов панелей (заделка пустот) бетонными вкладышами.
Торцы панелей с выходным отверстием малого диаметра, образуемым при формировании, укладываются на стену, несущую большую нагрузку.
Применение панелей с открытым торцом допускается в тех случаях, когда величина напряжений на уровне верхней плоскости панелей не превышает 22кгс/см2.
При больших напряжениях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами.
Заделку пустот производить непосредственно после извлечения пуансонов, до пропаривания панелей, обеспечить плотное примыкание вкладышей.
Бетонные вкладыши
158 мм длиной 130 мм должны быть изготовлены из бетона той же марки, что и панели.
158 мм длиной 130 мм должны быть изготовлены из бетона той же марки, что и панели.Допускаемые напряжения от нагрузок на опорные торцы могут быть приняты: при глубине опирания 10 см не более 50 кгс/см2, при глубине опирания 25 см не более 35 кгс/см2.
При промежуточных значениях глубины опирания панелей величины напряжений принимаются по интерполяции.
Армирование панелей с усиленными торцами принять то же, что и для панелей, изготавливаемых без вкладышей.
2.3.панели запроектированы на 3-и равномерно распределённые нагрузки.

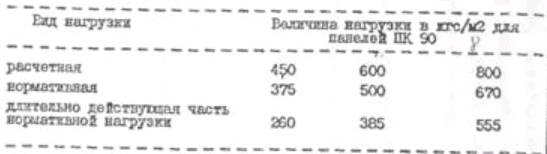

Состав нагрузок без учета собственной массы приведен в таблице
 |
|
| 547 × 154 пикс. Открыть в новом окне | |
Собственная масса панелей шириной 990 и 1190 мм:
Расчетная – 340 кгс/м2, нормативная – 310 кгс/м2.
Собственная масса панелей шириной 1490 мм:
Расчетная – 360 кгс/м2, нормативная – 325 кгс/м2.
2.4.Расчет панелей произведен в соответствии с требованиями главы СНиП II-21-75 с учетом изменений и дополнений, введенных в действие постановлением Госстрой СССР от 10 июля 1980 г.в„–99, от 19 марта 1981 г. в„– 41 и от 11 мая 1981 г.в„– 67.
2.5.Панели запроектированы по 3-ей категории требований, предъявляемых к трещиностойкости конструкций.
2.6.Панели изготовлять из тяжелого бетона проектной марки по прочности на сжатие 350 для панелей под расчетные нагрузки 450 и 600 кгс/м2 и марки 400 для панелей под расчетную нагрузку 800кгс/м2.
Передаточную прочность бетона к моменту отпуска натяжения арматуры принять равной 70% принятой проектной марки бетона.
Завод-изготовитель должен гарантировать получение 100% прочности бетона к 28-дневному возрасту.
2.7.При производстве работ в зимнее время и в других случаях, когда по условиям возведения зданий не может быть обеспечено приращение прочности бетона, поставщик обязан поставлять панели с прочностью бетона не ниже 100% проектной.
2.8.В качестве напрягаемой арматуры принята сталь стержневая термически упрочненная периодического профиля класса Ат-V по ГОСТ 10884-81 с расчетным сопротивлением
.
.2.9.Предварительное напряжение арматуры осуществлять электротермическим натяжением стержней до твердения бетона с одновременной передачей усилий на упоры форм.
2.10.Максимальное значение начального предварительного напряжения принять
; допустимая величина отклонения предварительного напряжения равна
.
; допустимая величина отклонения предварительного напряжения равна .Максимальная температура электронагрева не должна превышать
2.11.Заготовку арматуры производить в соответствии с «Руководством по технологии изготовления предварительно напряженных железобетонных конструкций» (Москва, Стройиздат, 1975 г.)
2.12. Длина натягиваемых стержней на рабочих чертежах показана длине панелей без учета длины выпусков для захватов. Длину готовых натягиваемых стержней определять с учетом захватных приспособлений, применяемых на заводе.
2.13.Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.
2.14.На опорных участках панелей установлены корытообразные опорные сетки для восприятия местных напряжений в зоне заанкеривания напрягаемых стержней. Сетки приняты унифицированные согласно письму Госгражданстроя
от 23 ноября 1981 года.
от 23 ноября 1981 года.2.15.По всей длине верхней зоны панелей установлена сварная сетка.
2.16.Плоские каркасы и сварные сетки выполнять из арматурной проволоки периодического профиля Вр-I (ГОСТ 6727-80) диаметром 3,4 и 5 мм с расчетным сопротивлением арматуры Rа равным соответственно 3850, 3750 и 3700 кгс/см2.
2.17.Арматурные изделия запроектированы из условия изготовления их на автоматических линиях.
Сварку сеток производить с нормируемой прочностью в соответствии с требованиями ГОСТ 10922-75.
2.18.Подъемные петли выполнять из стали класса А-I марок ВСт3сп2 и ВСт3пс2 (ГОСТ 380-71*). В случае монтажа панелей при температуре – 40 МЉС запрещается применять сталь марок ВСт3пс2.
2.19.Нижняя, потолочная поверхность панелей должна быть гладкая, подготовленная под окраску.
2.20.Глубина опирания панелей должна быть не менее 100 мм по всей ее ширине.
2.21.Швы между панелями заделать бетоном марки 200 или цементным раствором марки 200.
3.Правила приемки
3.1.Приемку и паспортизацию панелей производить в соответствии с требованиями ГОСТ 13015.3-81, ГОСТ 9561-76.
3.2.Отклонения размеров толщины защитного слоя бетона, отклонения от проектных размеров, а также внешний вид и качество поверхностей изделий должны соответствовать требованиям ГОСТ 13015.3-81, ГОСТ 356-76.
4.Маркировка, хранение и транспортирование
4.1.Марки панелей проставляются в спецификациях проектов, в заказах заводам-изготовителем и на готовых изделиях. Внесение изменений в обозначение марок не допускается.
4.2.Маркировку, хранение и транспортирование панелей производить в соответствии с требованиями ГОСТ 13015.2-81, ГОСТ 9561-76.
4.3.Подъем панелей при транспортировании и монтаже осуществлять с помощью самобалансирующих траверс за четыре петли.
4.4.Места опирания панелей при складировании и транспортировании принимаются на расстоянии 350 мм от торцов по всей ширине панели.
5.Испытания
5.1.Испытания панелей производить по ГОСТ 9561-76 в том числе по прочности, жесткости и трещиностойкости по данным таблиц 1; 2 и 3 на листах 6,7,8 с учетом требований ГОСТ 8829-77. При испытании панелей с усиленными торцами использовать данные этих же таблиц.

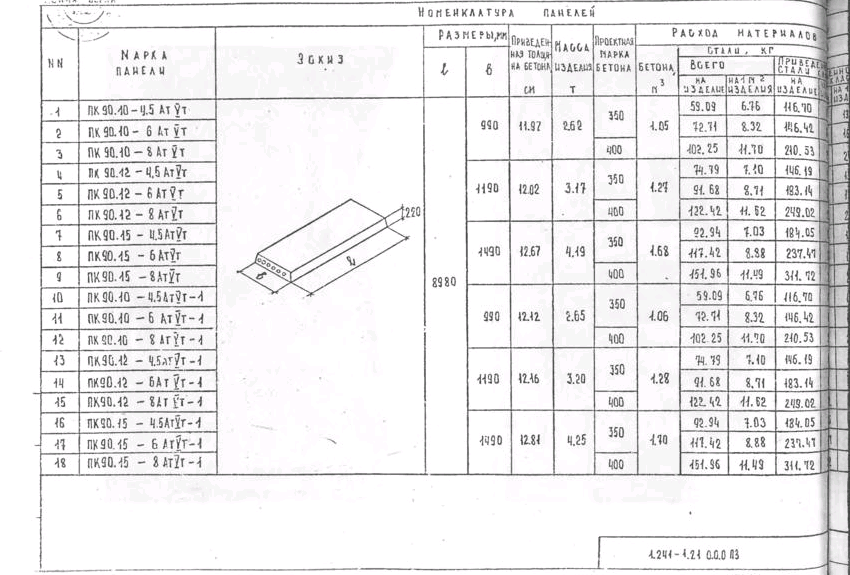

Номенклатура панелей
 |
|
| 850 × 575 пикс. Открыть в новом окне | |

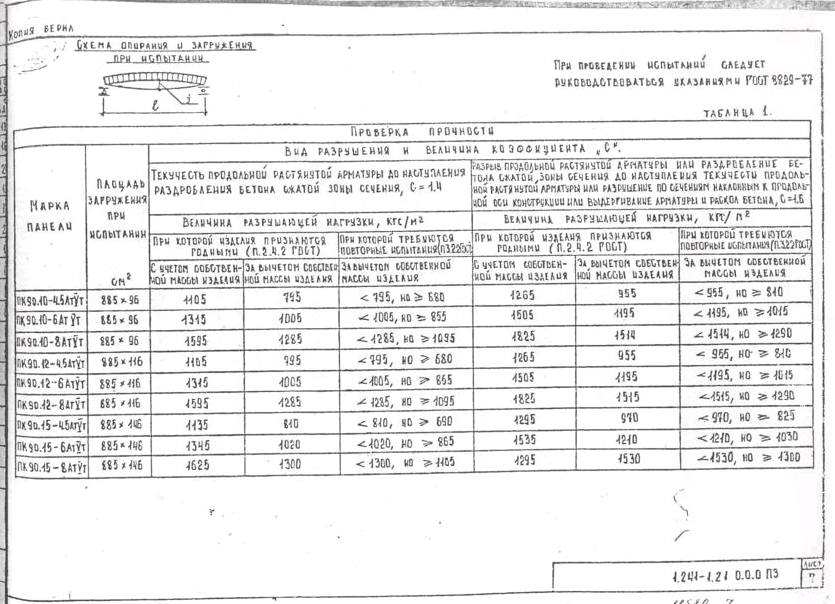

Таблица 1. Проверка прочности
 |
|
| 835 × 604 пикс. Открыть в новом окне | |

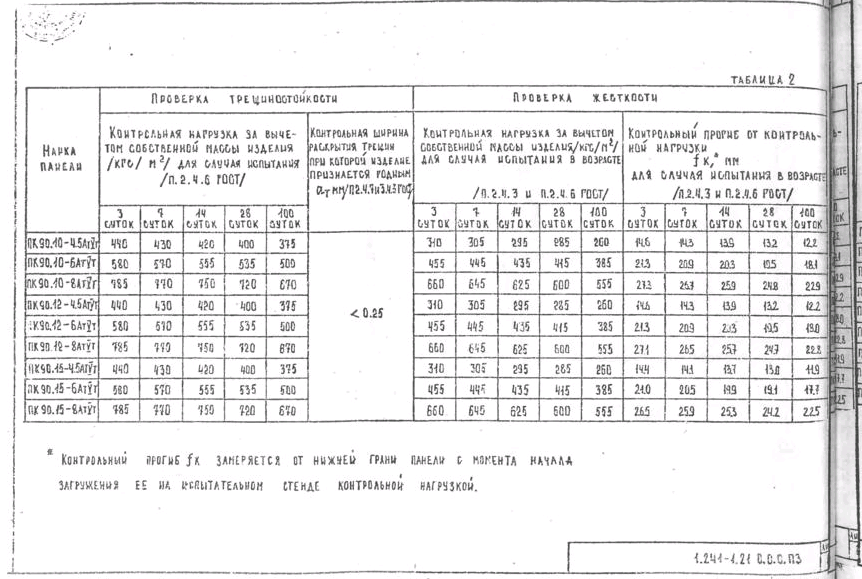

Таблица 2. Проверка трещиностойкости
 |
|
| 862 × 579 пикс. Открыть в новом окне | |

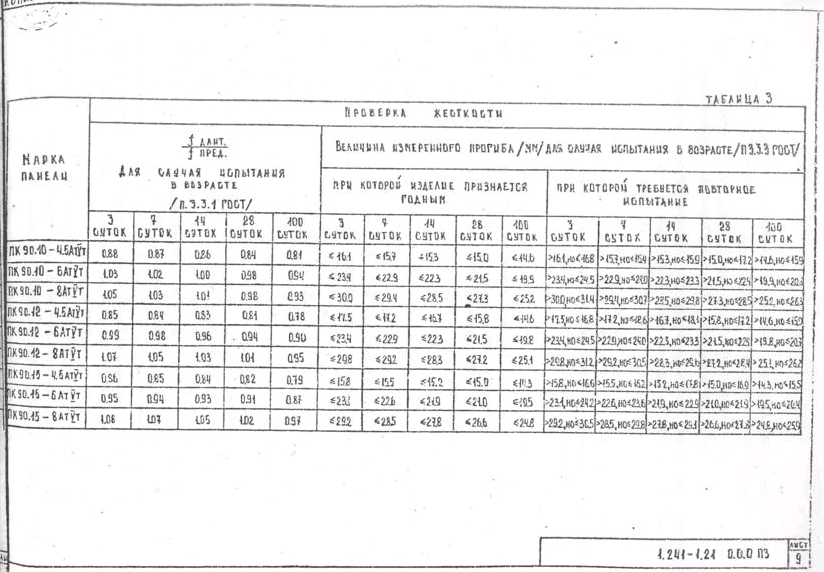

Таблица 3. Проверка жесткости
 |
|
| 824 × 572 пикс. Открыть в новом окне | |

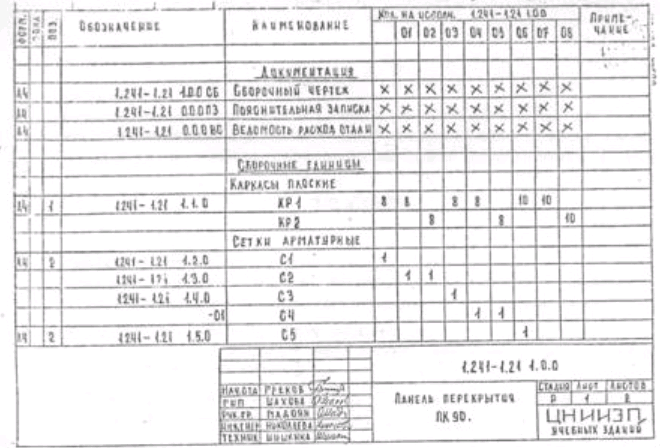

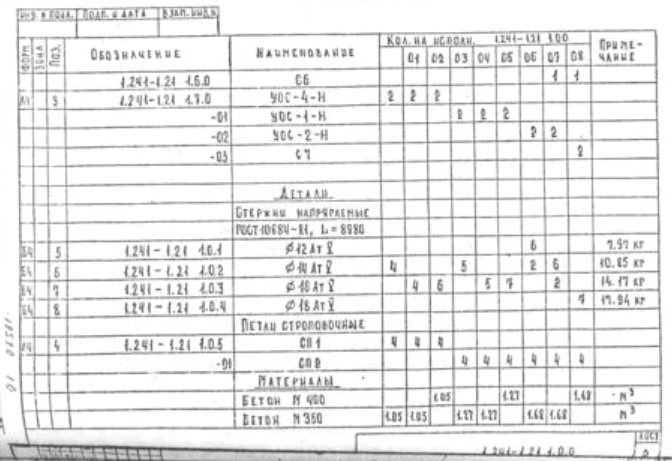

Панель перекрытия ПК90 – 9 стр
 |
|
| 660 × 448 пикс. Открыть в новом окне | |
 |
|
| 672 × 461 пикс. Открыть в новом окне | |

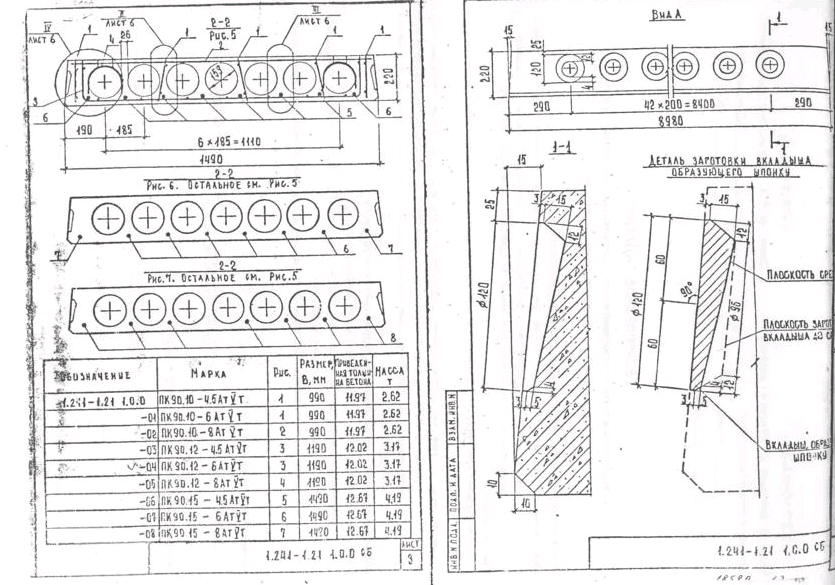

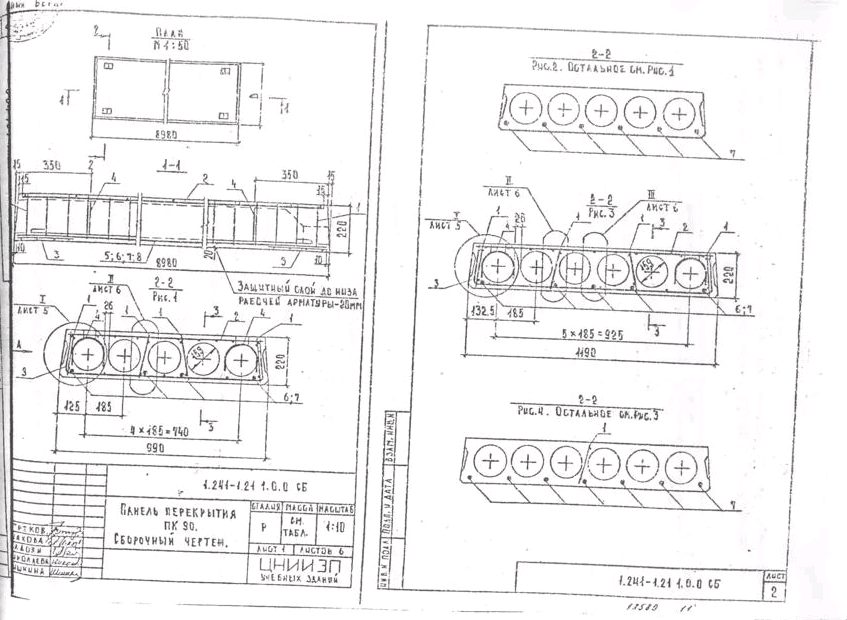

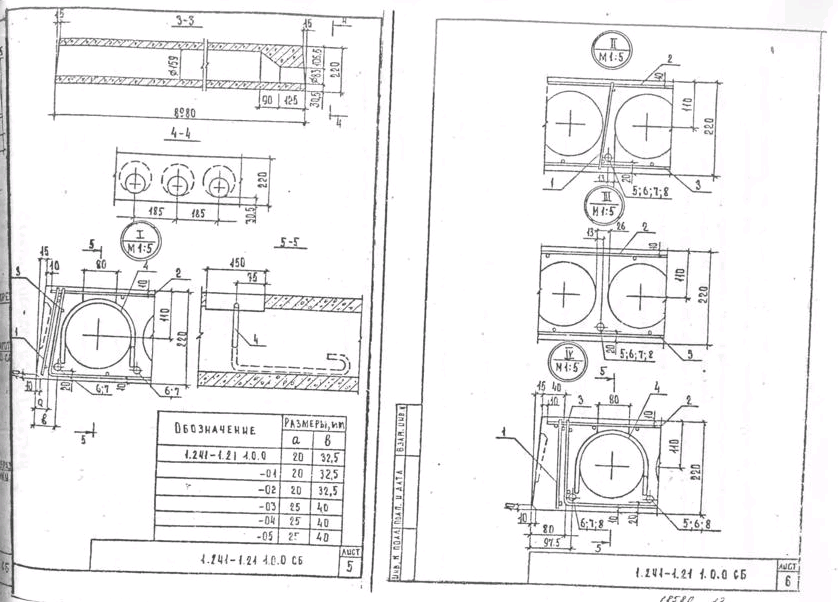

Панель перекрытия ПК90 Сборочный чертеж– 10 стр
 |
|
| 847 × 620 пикс. Открыть в новом окне | |
 |
|
| 835 × 585 пикс. Открыть в новом окне | |
 |
|
| 838 × 602 пикс. Открыть в новом окне | |

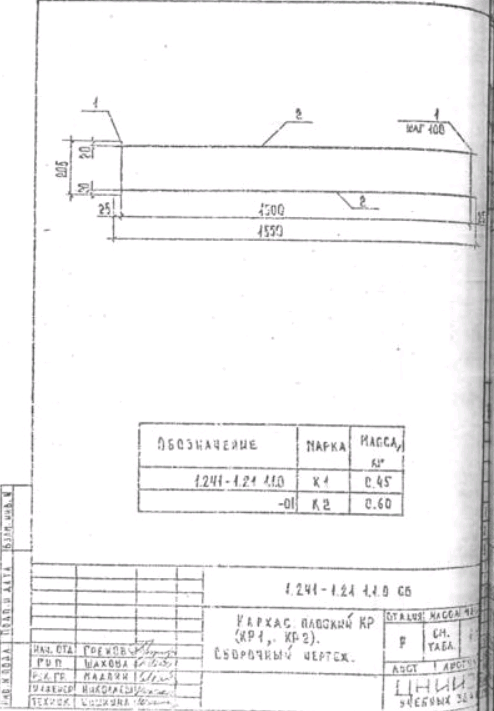

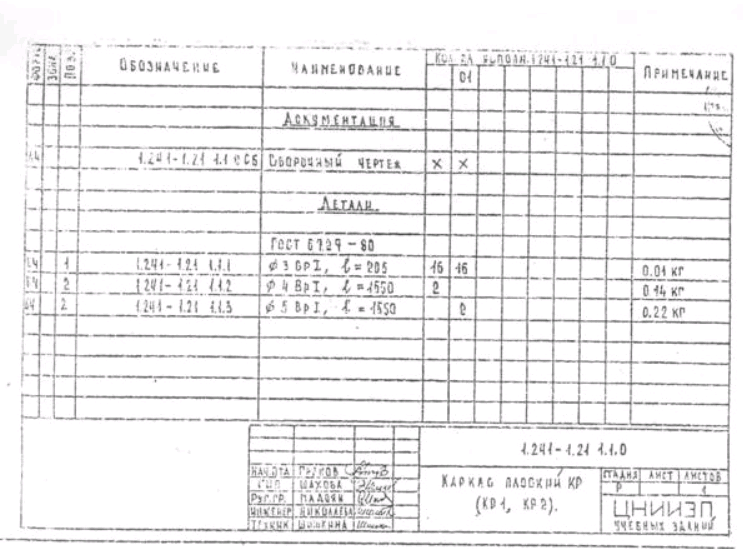

Каркас плоский КР (КР1,КР2) – 13 стр
 |
|
| 743 × 549 пикс. Открыть в новом окне | |
 |
|
| 494 × 711 пикс. Открыть в новом окне | |

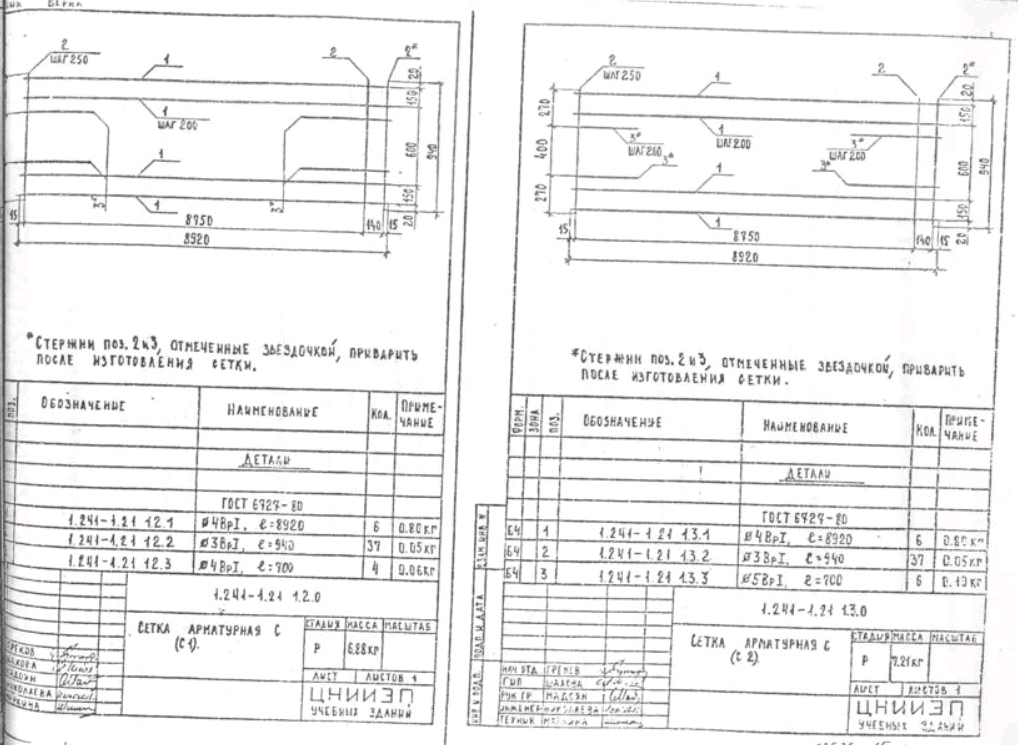

Сетка арматурная С1; Сетка арматурная С2 – 14 стр
 |
|
| 1018 × 745 пикс. Открыть в новом окне | |

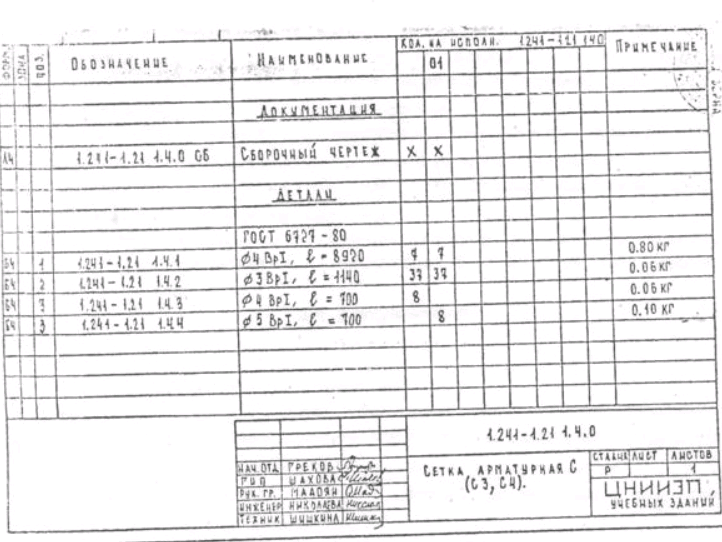

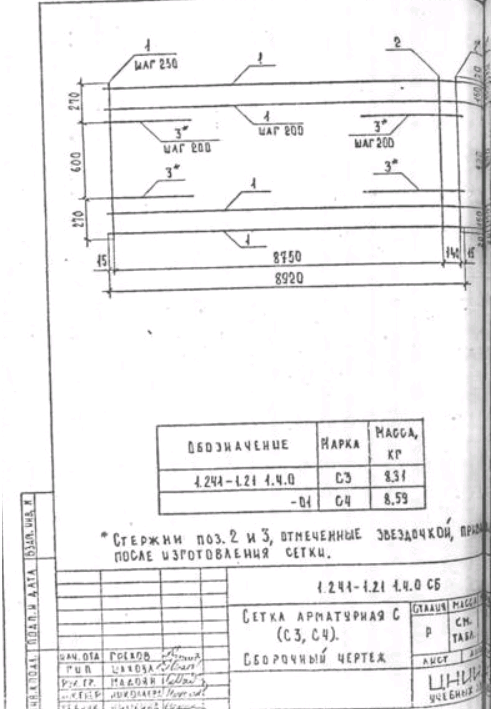

Сетка арматурная С (С3,С4); Сборочный чертеж – 15 стр
 |
|
| 722 × 542 пикс. Открыть в новом окне | |
 |
|
| 491 × 709 пикс. Открыть в новом окне | |

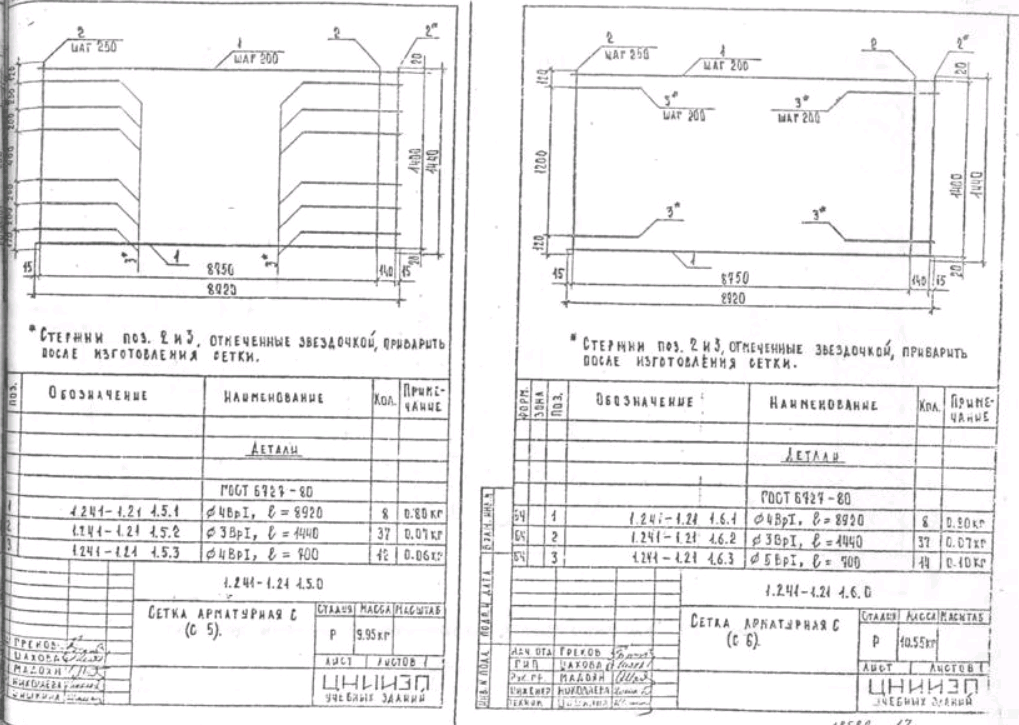

Сетка арматурная С5; Сетка арматурная С6 – 16 стр
 |
|
| 1019 × 725 пикс. Открыть в новом окне | |

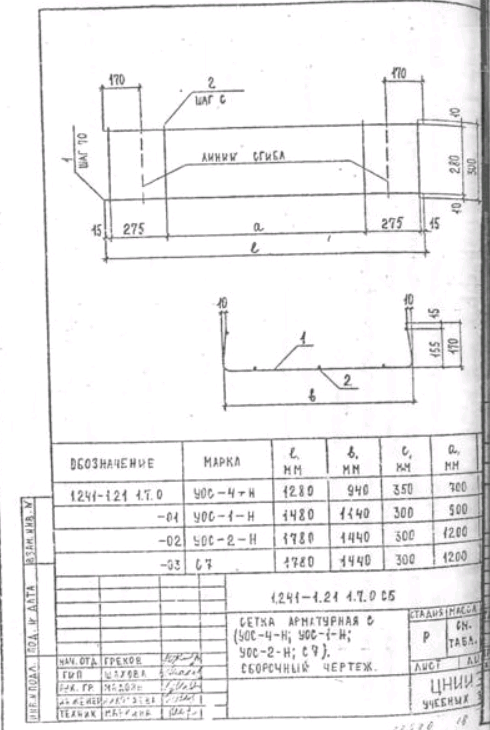

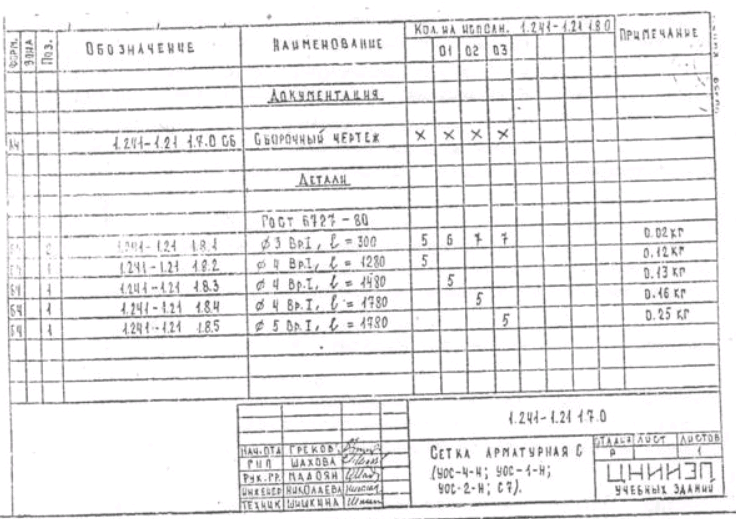

Сетка арматурная С (УОС-4-н; УОС-1-н; УОС-2-н; С7); Сборочный чертеж – 17 стр
 |
|
| 736 × 519 пикс. Открыть в новом окне | |
 |
|
| 490 × 730 пикс. Открыть в новом окне | |

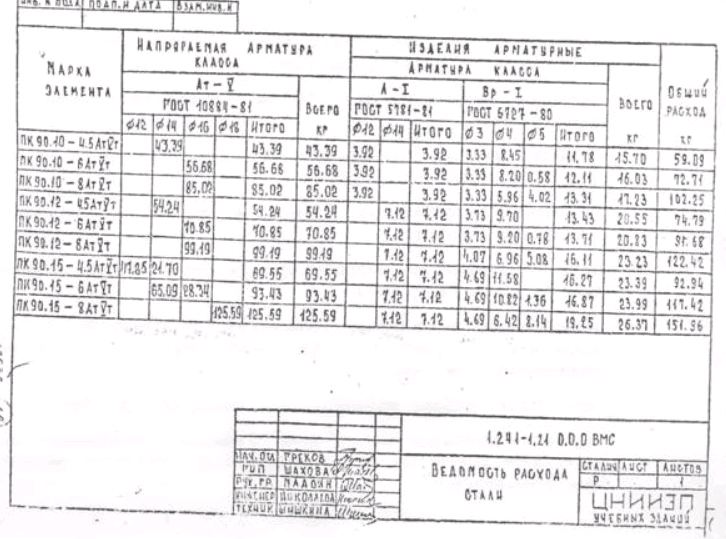

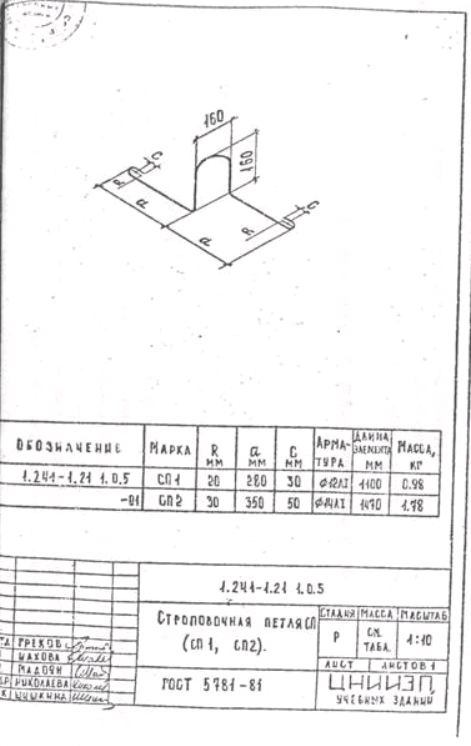

Строповочная петля СП (СП1,СП2); Ведомость расхода стали – 18 стр
 |
|
| 471 × 746 пикс. Открыть в новом окне | |
 |
|
| 726 × 539 пикс. Открыть в новом окне ( | |
