Серия 1.241-1 Панели перекрытий железобетонные многопустотные Выпуск 27. Предварительно напряженные панели длиной 718 см, шириной 99 и 149см, армированные стержнями из стали класса Ат-V. Метод натяжения - электротермический.

Описание

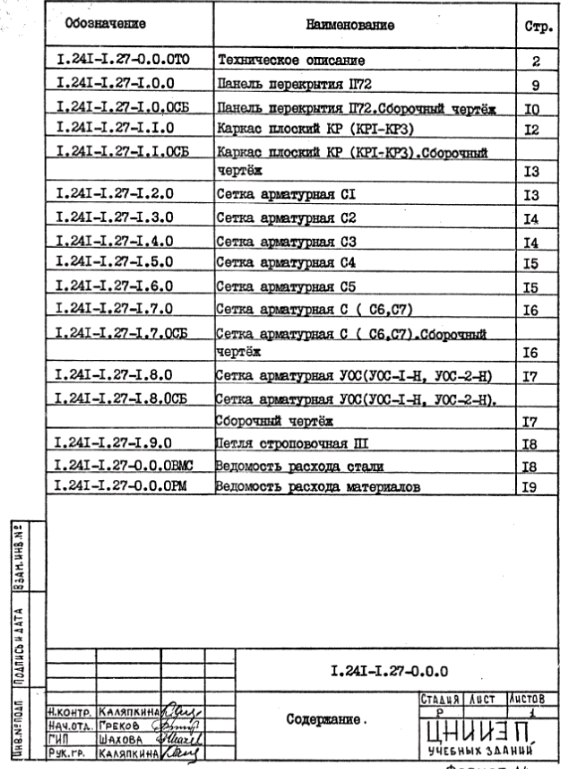

Рабочие чертежи
564 × 769 пикс.     Открыть в новом окне

Техническое описание – 2 стр

Железобетонные многопустотные панели перекрытий настоящего выпуска предназначены для общественных зданий и зданий административно-бытового назначения высотой не более 5 этажей со стенами из кирпича или крупных блоков из местных материалов, возводимых в обычных условиях строительства.
Панели перекрытия следует применять в условиях отсутствия воздействия неагрессивной среды на железобетонные конструкции.
Предел огнестойкости панелей перекрытий 1,3 часа, группа возгораемости панелей – несгораемые.

1.Марки и основные размеры

1.1.Маркировка конструкций принята по ГОСТ 23009-78. Марки панелей перекрытий состоят из буквенно-цифровых групп. Первая группа содержит:
а) обозначение типа конструкции (П – панель с круглыми пустотами);
б) определяющие габаритные размеры в дециметрах ( с округлением до целого числа)
Вторая группа:
а) несущую способность, соответствующую расчетной равномерно распределенной нагрузке (без учета собственной массы), выраженной в центнерах на м2;
б) класс напрягаемой арматуры;
в) вид бетона, выраженный буквенным обозначением (Т – тяжелый бетон)
Третья отражает конструктивные особенности панелей (усиление открытых торцов панелей бетонными вкладышами) и обозначается цифрой «1».
Пример маркировки: П 72.12.-4,5 АтVТ-1-панель перекрытия с круглыми пустотами длиной 1190 мм под расчетную равномерно распределенную нагрузку (без учета собственной массы) 4,40 кПа  с напрягаемой арматурой класса Ат-V, изготавливаемая из тяжелого бетона с усиленным торцом.
1.2.Основные размеры панелей: длина 718 см, ширина 119и 149 см, высота 22 см.
Номенклатура панелей представлена на листе 9.

2.Технические требования и расчетные данные

2.1.Панели изготовлять в соответствии с требованиями ГОСТ 9561-76 по агрегатно-поточной или конвейерной технологии.
2.2.Изготовление панелей предусмотрено с открытыми торцами и с усилением открытых торцов панелей (заделка пустот) бетонными вкладышами.
Торцы панелей с выходным отверстием малого диаметра, образуемым при формировании, укладываются на стену, несущую большую нагрузку.
Применение панелей с открытым торцом допускается в тех случаях, когда величина напряжений на уровне верхней плоскости панелей не превышает 1,65 мПа (17кгс/см2).
При больших напряжениях открытые торцы усиливаются в заводских условиях заделкой бетонными вкладышами.
Заделку пустот производить непосредственно после извлечения пуансонов, до пропаривания панелей, обеспечить плотное примыкание вкладышей.
Бетонные вкладыши  158 мм длиной 130 мм должны быть изготовлены из бетона той же марки, что и панели.
Допускаемые напряжения от нагрузок на опорные торцы могут быть приняты: при глубине опирания 10 см не более 4,9 мПа (50 кгс/см2), при глубине опирания 25 см не более 3,4 мПа (35 кгс/см2).
При промежуточных значениях глубины опирания панелей величины напряжений принимаются по интерполяции.
Армирование панелей с усиленными торцами принять то же, что и для панелей, изготавливаемых без вкладышей.
2.3.Панели запроектированы на 3-и равномерно распределённые нагрузки, приложенные к изделию.

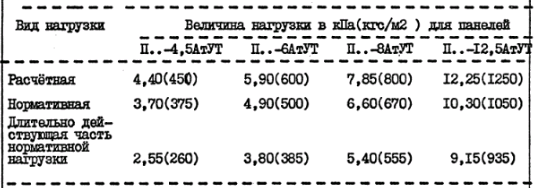

Состав нагрузок без учета собственной массы приведен в таблице
535 × 188 пикс.     Открыть в новом окне
Собственная масса панелей шириной 1190 мм: расчетная – 3,3 кПа (335 кгс/м2), нормативная – 3,0 кПа (305 кгс/м2); собственная масса панелей шириной 1490 мм: расчетная – 3,4 кПа (350 кгс/м2), нормативная 3,1 кПа (320 кгс/м2).
2.4.Расчет панелей произведен в соответствии с требованиями главы СНиП II-21-75 с учетом изменений и дополнений, введенных в действие постановлением Госстрой СССР от 10 июля 1980 г.в„–99, от 19 марта 1981 г. в„– 41 и от 11 мая 1981 г.в„– 67.
2.5.Панели запроектированы по 3-ей категории требований, предъявляемых к трещиностойкости конструкций.
2.6.Панели изготовлять из тяжелого бетона проектной марки по прочности на сжатие М250 для панелей под расчетные нагрузки 4,4 кПа (450 кгс/м2), 5,90 кПа (6000 кгс/м2), 7,85 кПа (800 кгс/м2) и марки М300 для панелей под расчетную нагрузку 12,25 кПа (1250 кгс/м2).
Передаточную прочность бетона к моменту отпуска натяжения арматуры принять равной 80% от проектной марки бетона М250 и 70% от марки бетона М300.
Завод-изготовитель должен гарантировать получение 100% прочности бетона в соответствии с требованиями ГОСТ 13015.0-75.
2.7.При производстве работ в зимнее время и в других случаях, когда по условиям возведения зданий не может быть обеспечено приращение прочности бетона, поставщик обязан поставлять панели с прочностью бетона не ниже 100% проектной.
2.8.В качестве напрягаемой арматуры принята сталь стержневая термически упрочненная периодического профиля класса Ат-V по ГОСТ 10884-81.
2.9.Предварительное напряжение арматуры осуществлять электротермическим натяжением стержней до бетонирования с передачей усилий на упоры форм.
2.10.Максимальное значение начального предварительного напряжения  ; допустимая величина отклонения предварительного напряжения равна 78 мПа (800 кгс/м2).
Величина предварительного напряжения перед бетонированием 570 мПа (5820 кгс/см2).
Максимальная величина температуры электронагрева не должна превышать 450 МЉС.
2.11.Заготовку арматуры производить в соответствии с «Руководством по технологии изготовления предварительно напряженных железобетонных конструкций» (Москва, Стройиздат, 1975 г.)
2.12. Длина натягиваемых стержней на рабочих чертежах показана длине панелей без учета длины выпусков для захватов. Длину готовых натягиваемых стержней определять с учетом захватных приспособлений, применяемых на заводе.
2.13.Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.
2.14.На опорных участках панелей установлены корытообразные опорные сетки ( письмо Госгражданстроя в„– ЮР-4-3113 от 23 ноября 1981 г) для восприятия местных напряжений в зоне напрягаемых стержней.
2.15.По всей длине верхней зоны панелей установлена сварная сетка.
2.16.В панелях пол нагрузку 12,25 кПа (1250 кгс/м2) в нижней зоне поставлена «средняя сетка», служащая для распределения возможной местной монтажной или эксплуатационной нагрузки.
2.17.Плоские каркасы и сварные сетки выполнять из арматурной проволоки периодического профиля Вр-I (ГОСТ 6727-80).
2.18.Арматурные изделия запроектированы из условия изготовления их на автоматических линиях. Сварку сеток производить с нормируемой прочностью в соответствии с требованиями ГОСТ 10922-75.
2.19.Подъемные петли выполнять из стали класса А-I (ГОСТ 5781-82)марок ВСт3сп2 и ВСт3пс2 (ГОСТ 380-71*). В случае монтажа панелей при температуре – 40 МЉС запрещается применять сталь марок ВСт3пс2.
2.20.Глубина опирания панелей должна быть не менее 100 мм по всей ее ширине.
2.21.Швы между панелями заделать бетоном марки 200 или цементным раствором марки 200.

3.Правила приемки

3.1.Приемку и паспортизацию панелей производить в соответствии с требованиями ГОСТ 13015.3-81, ГОСТ 9561-76.
3.2.Отклонения размеров толщины защитного слоя бетона, отклонения от проектных размеров, а также внешний вид и качество поверхностей изделий должны соответствовать требованиям ГОСТ 13015.3-81, ГОСТ 356-76.

4.Маркировка, хранение и транспортирование

4.1.Маркировку, хранение и транспортирование панелей производить в соответствии с требованиями ГОСТ 13015.2-81, ГОСТ 9561-76.
4.2.Подъем панелей при транспортировании и монтаже осуществлять с помощью самобалансирующих траверс за четыре петли.
4.3.Места опирания панелей при складировании и транспортировании принимаются на расстоянии 350 мм от торцов по всей ширине панели.

5.Испытания

5.1.Испытания панелей по прочности, трещиностойкости и жесткости по данным таблиц 1-3 (лист 6-8) и ГОСТ 8829-77.

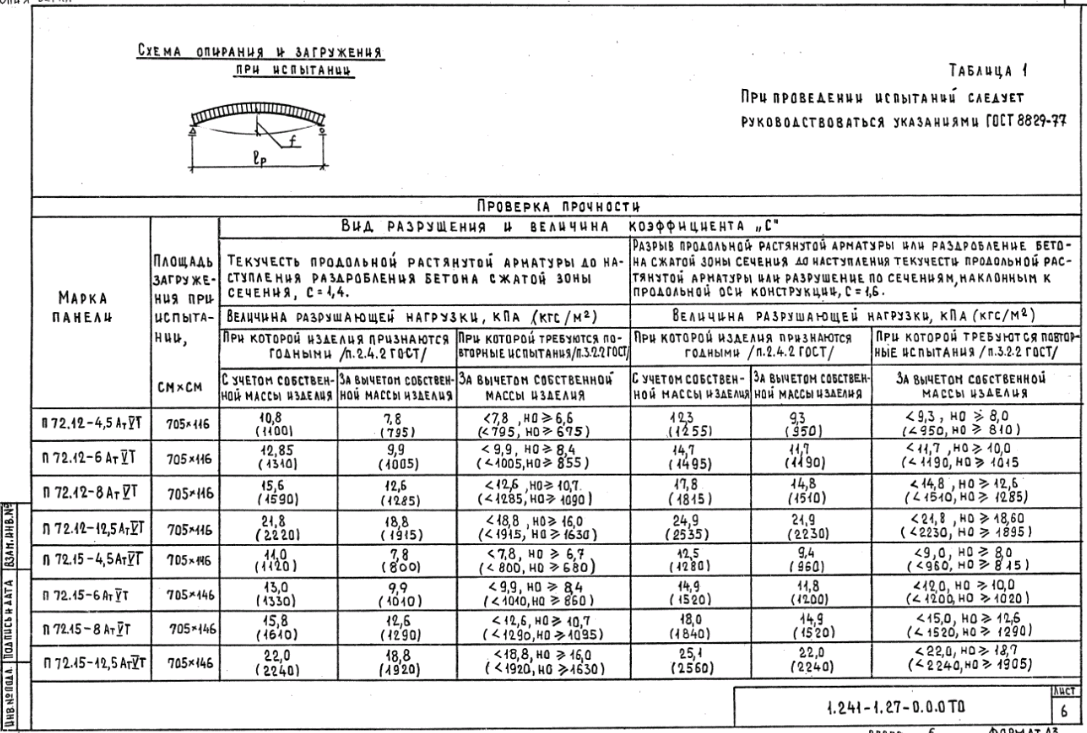

Таблица 1. Проверка прочности
1087 × 733 пикс.     Открыть в новом окне

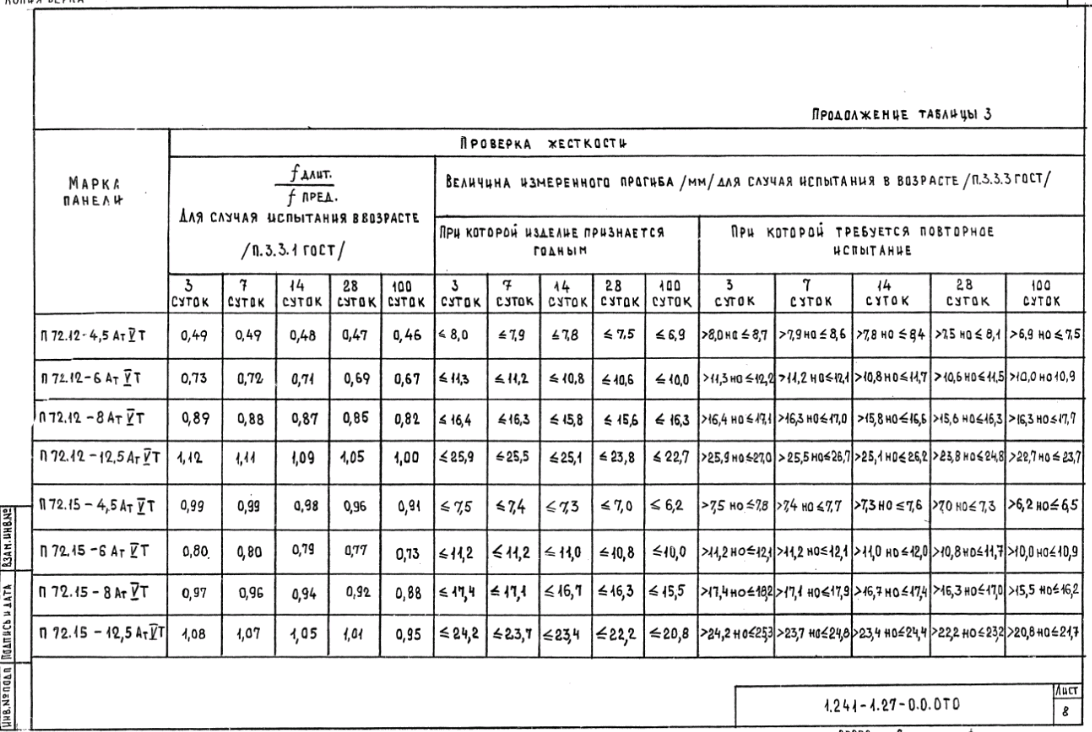

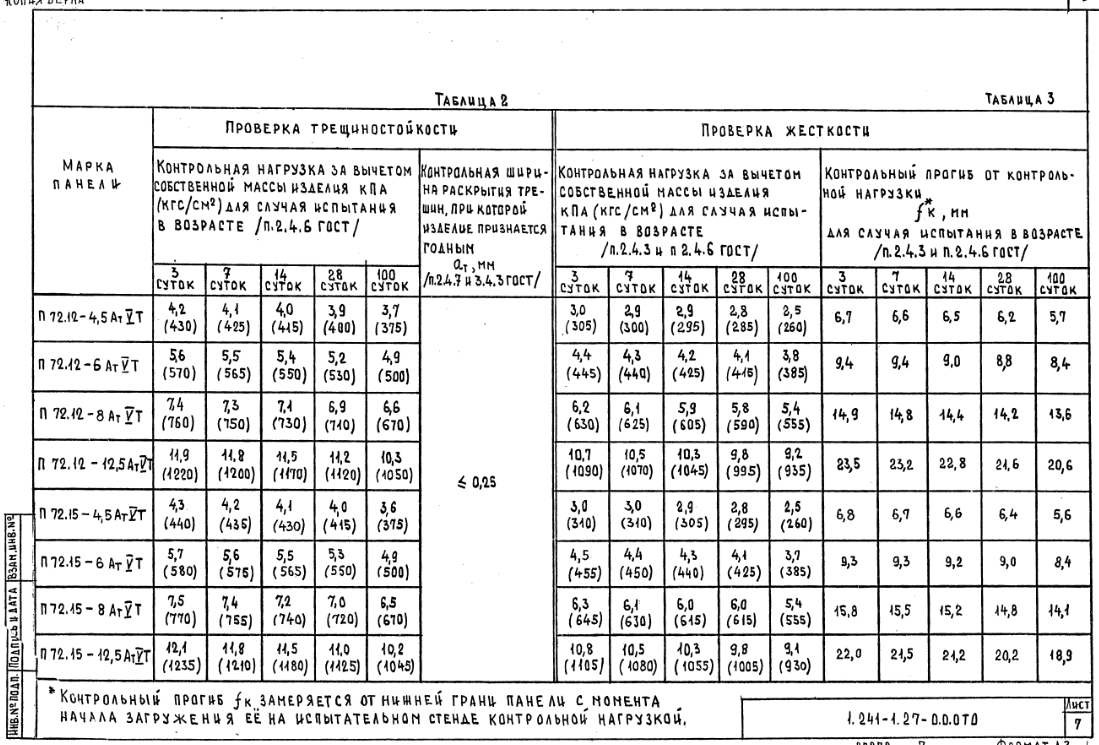

Таблица 2. Проверка трещиностойкости; Таблица 3. Проверка жесткости
1099 × 745 пикс.     Открыть в новом окне
1092 × 732 пикс.     Открыть в новом окне

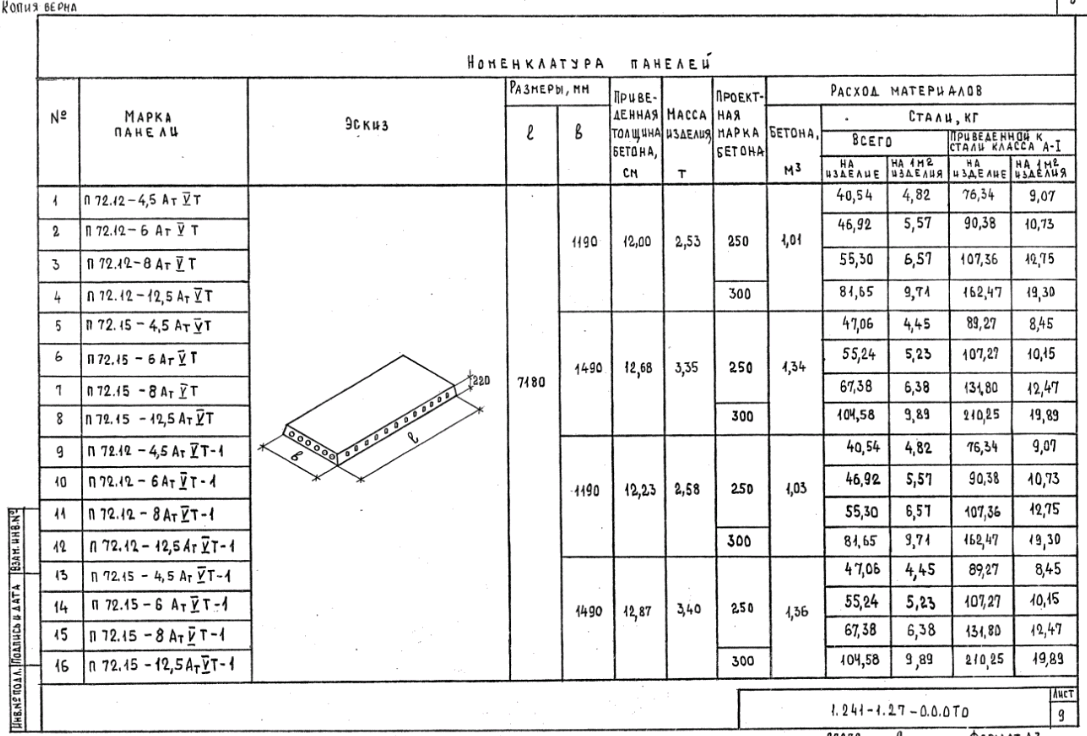

Номенклатура панелей
1087 × 736 пикс.     Открыть в новом окне

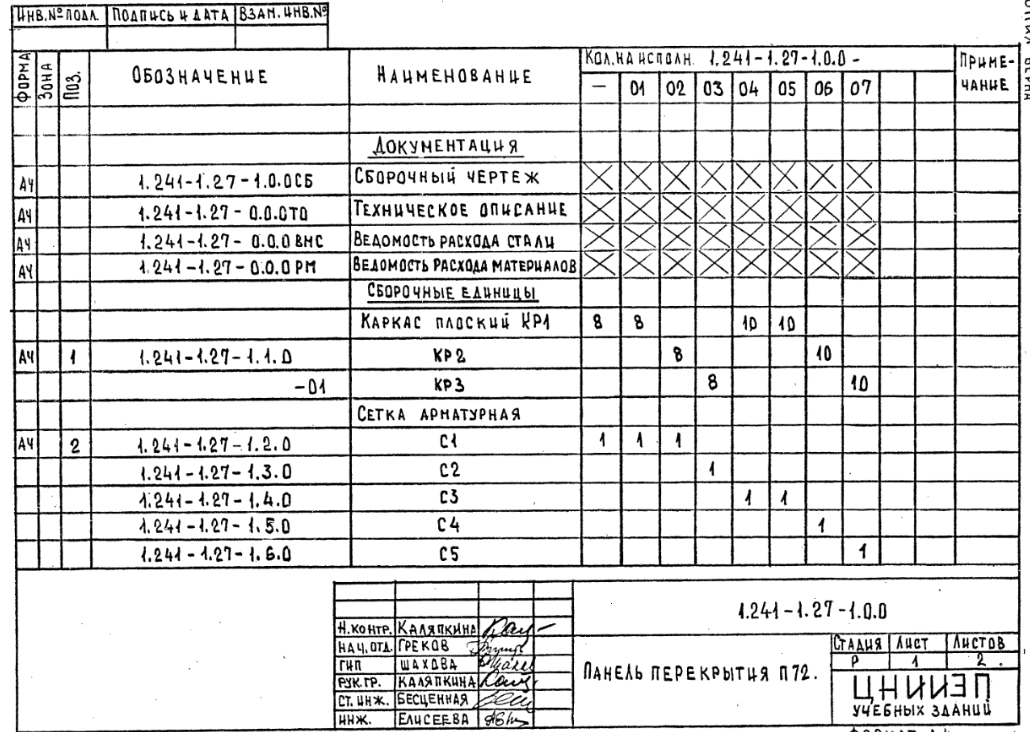

Панель перекрытия П72 – 9 стр

1030 × 732 пикс.     Открыть в новом окне

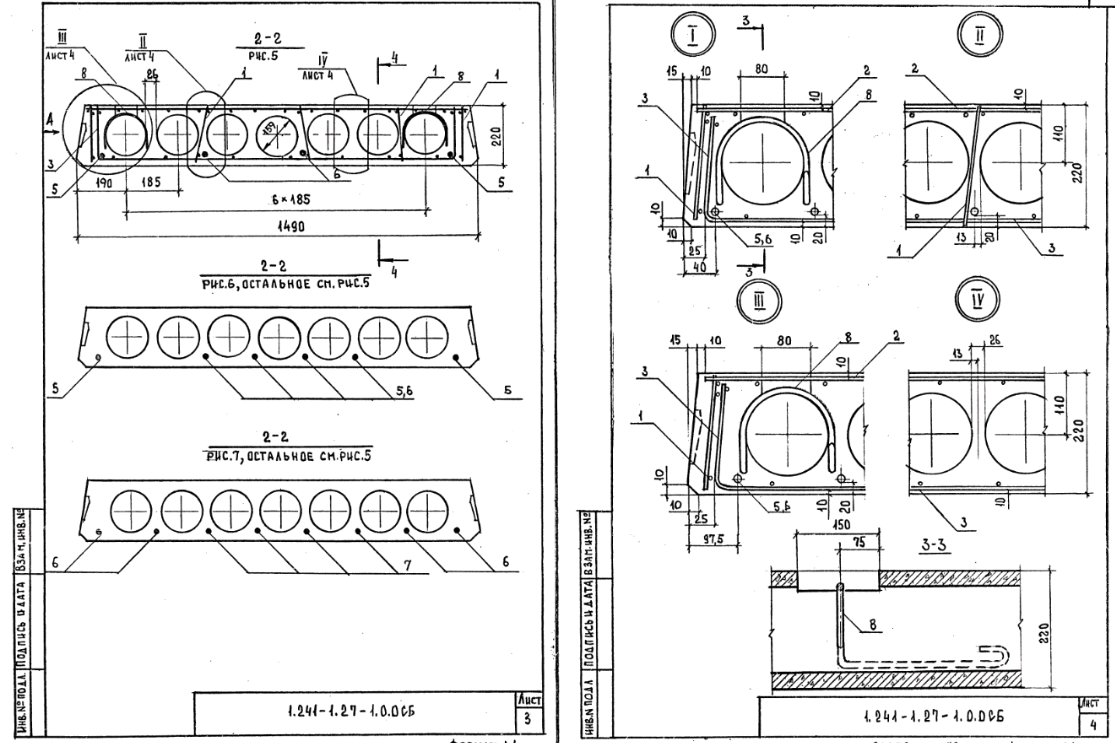

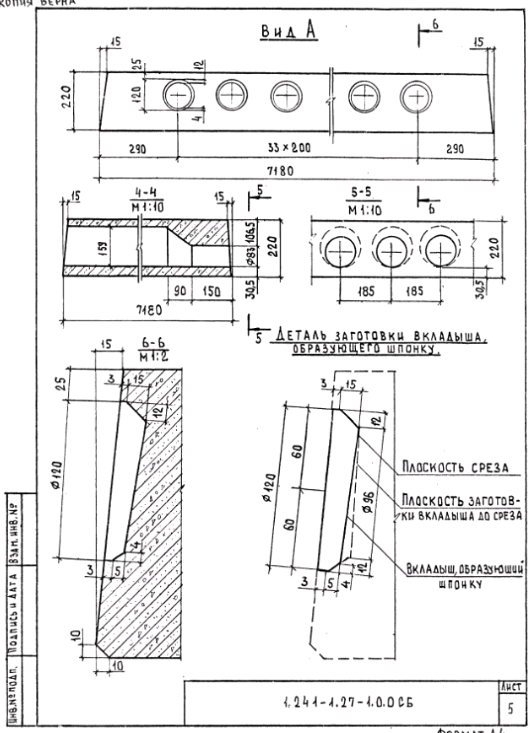

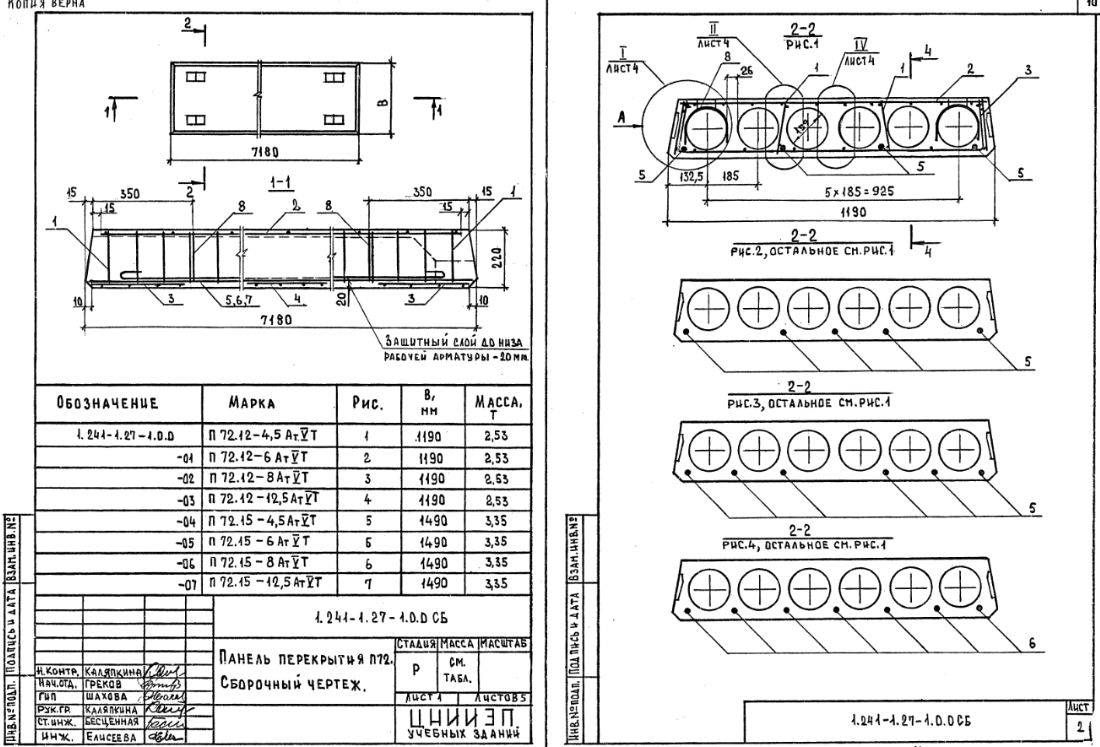

Панель перекрытия П72 Сборочный чертеж – 10 стр

1100 × 747 пикс.     Открыть в новом окне
1115 × 743 пикс.     Открыть в новом окне
530 × 733 пикс.     Открыть в новом окне

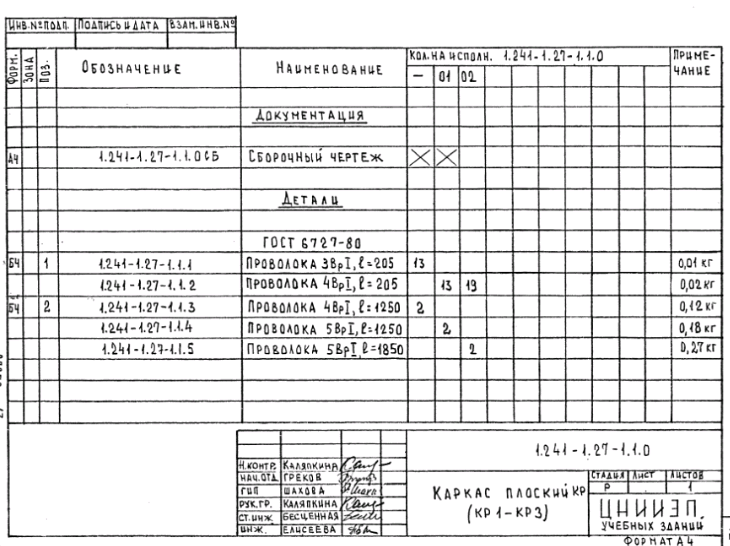

Каркас плоский КР (КР1-КР3) – 12 стр

730 × 546 пикс.     Открыть в новом окне

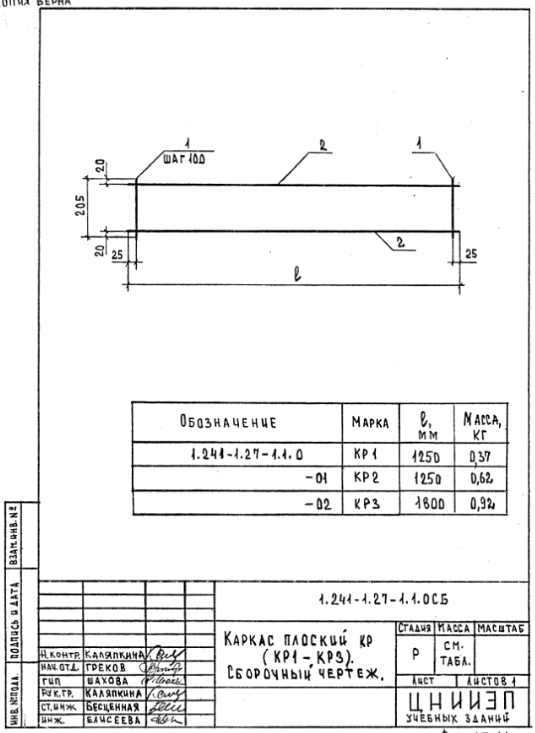

Каркас плоский КР (КР1-КР3) Сборочный чертеж – 13 стр

535 × 733 пикс.     Открыть в новом окне

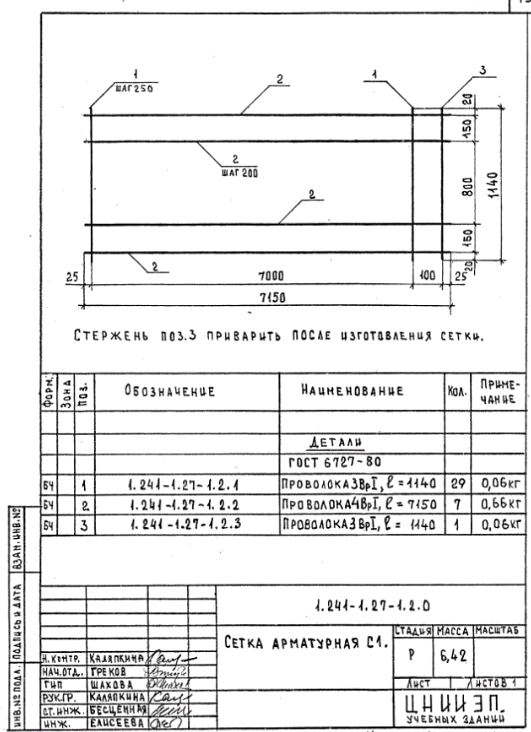

Сетка арматурная С1

531 × 732 пикс.     Открыть в новом окне

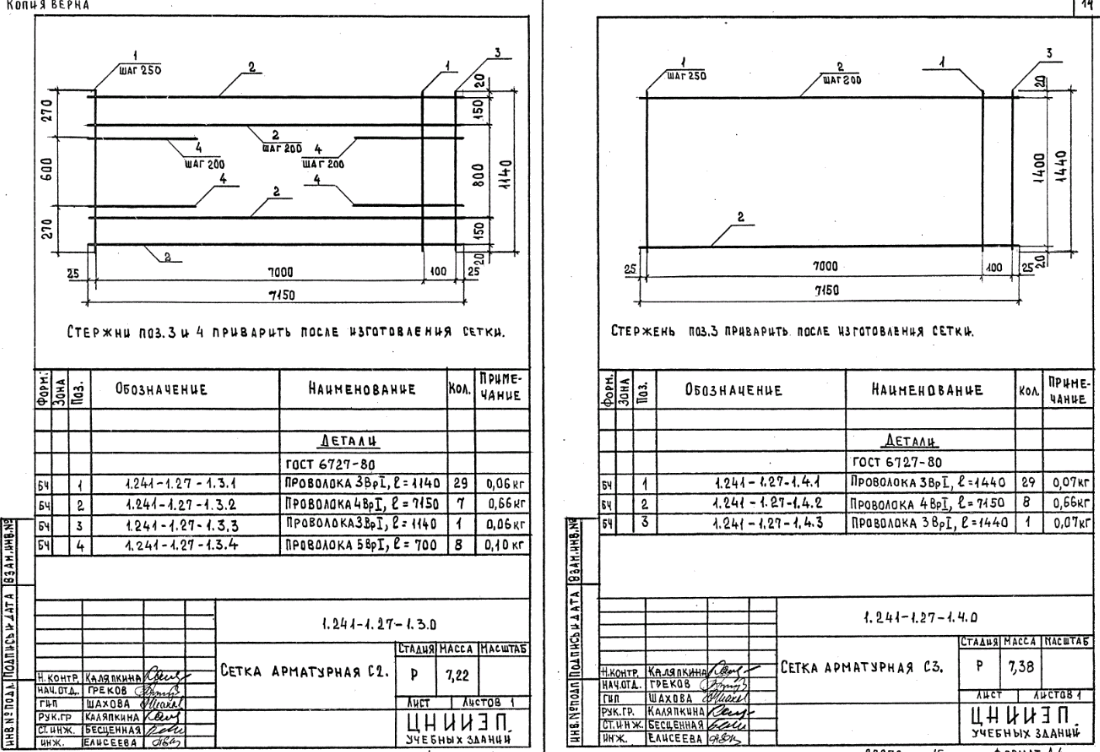

Сетка арматурная С2;С3 – 14 стр

1100 × 752 пикс.     Открыть в новом окне

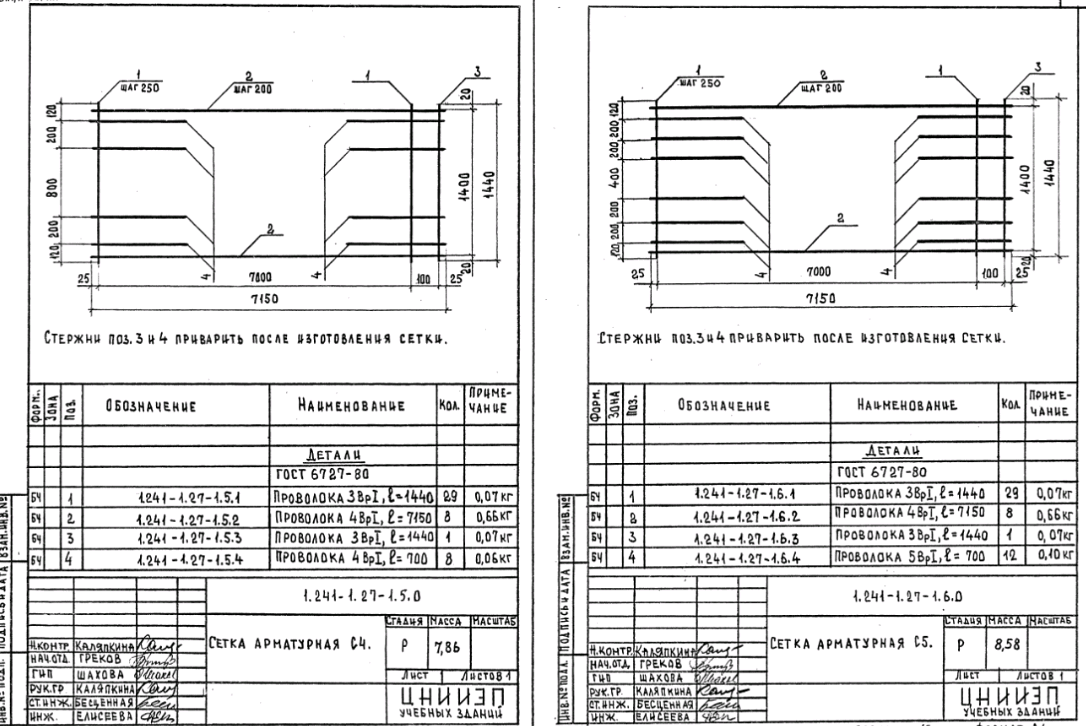

Сетка арматурная С4;С5 – 15 стр

1086 × 726 пикс.     Открыть в новом окне

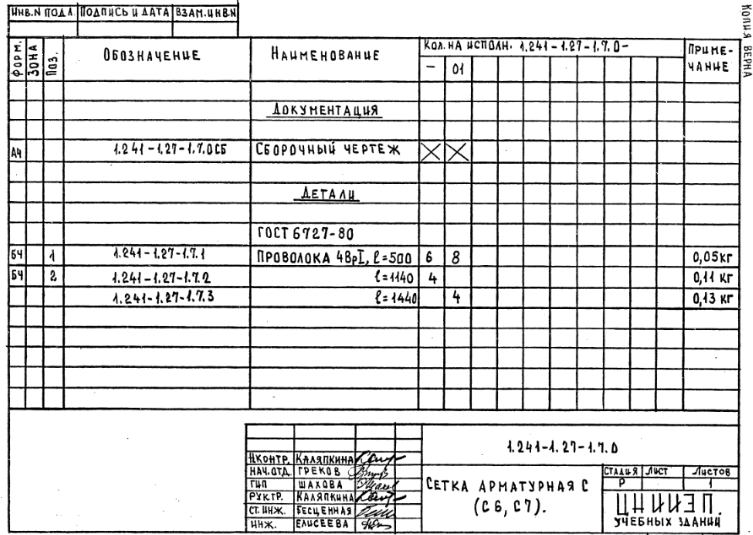

Сетка арматурная С (С6,С7) – 16 стр

753 × 535 пикс.     Открыть в новом окне

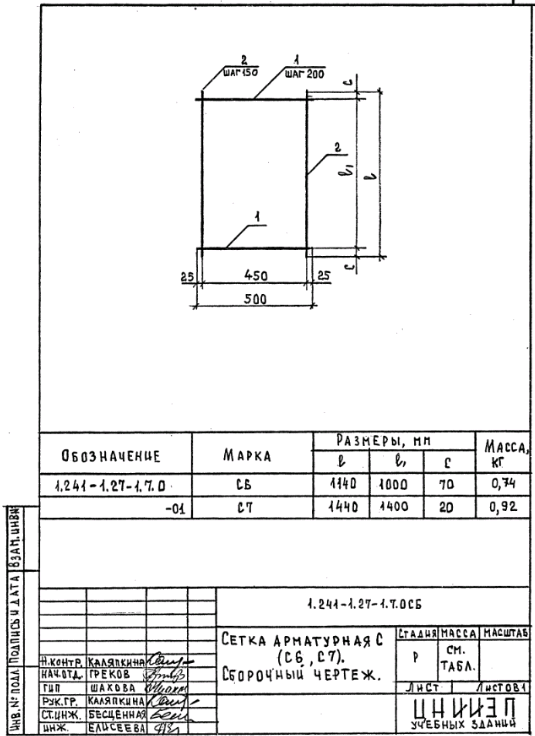

Сетка арматурная С (С6,С7) Сборочный чертеж

535 × 736 пикс.     Открыть в новом окне

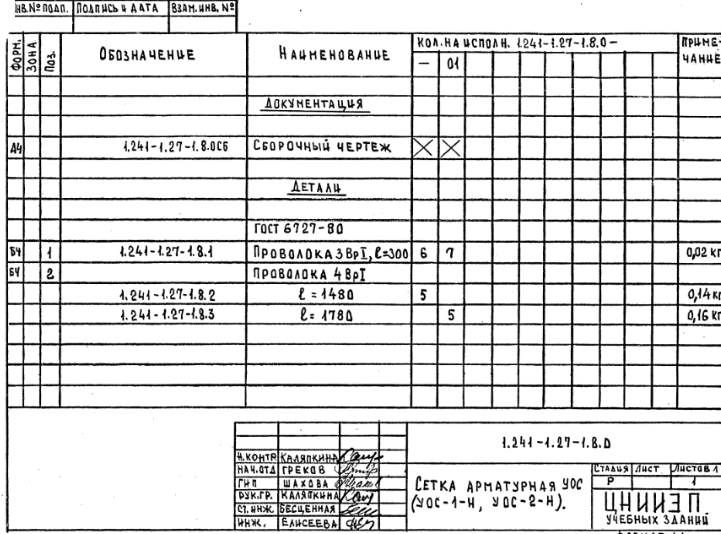

Сетка арматурная УОС (УОС-1-н, УОС-2-н) – 17 стр

721 × 534 пикс.     Открыть в новом окне

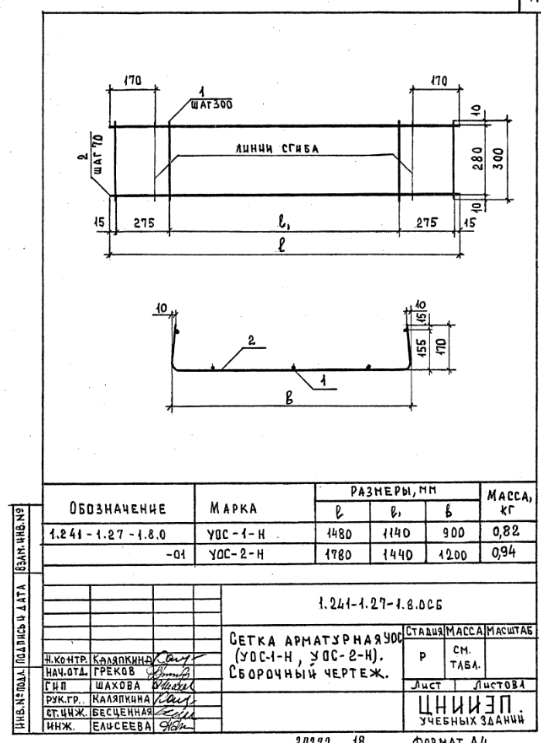

Сетка арматурная УОС (УОС-1-н, УОС-2-н) Сборочный чертеж

541 × 743 пикс.     Открыть в новом окне

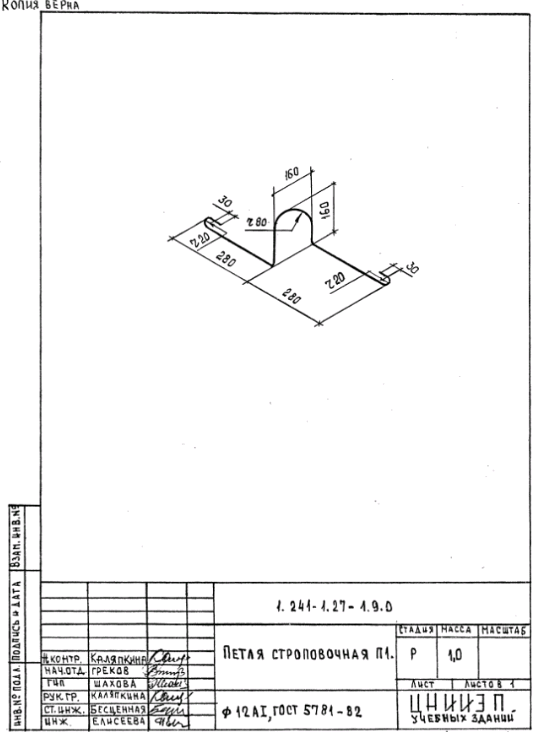

Петля строповочная П1 – 18 стр

538 × 732 пикс.     Открыть в новом окне

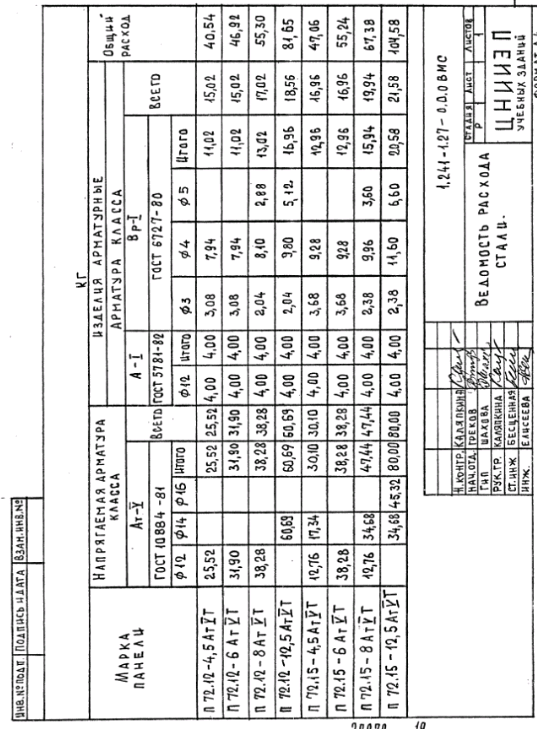

Ведомость расхода стали

537 × 729 пикс.     Открыть в новом окне

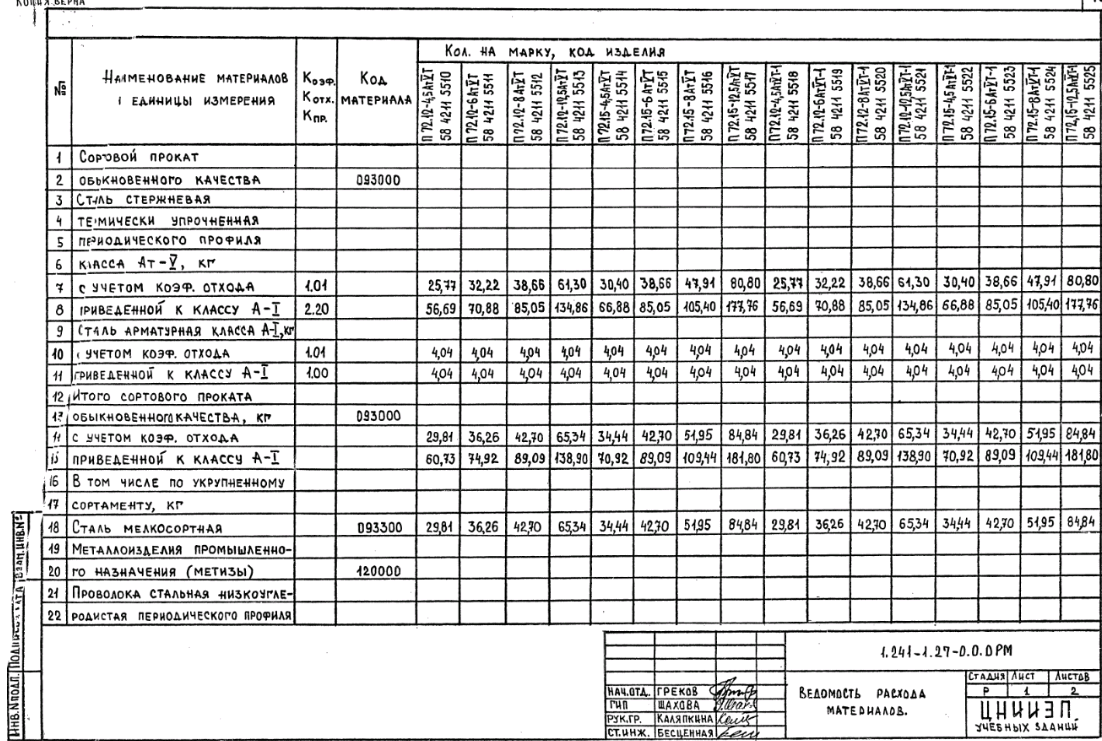

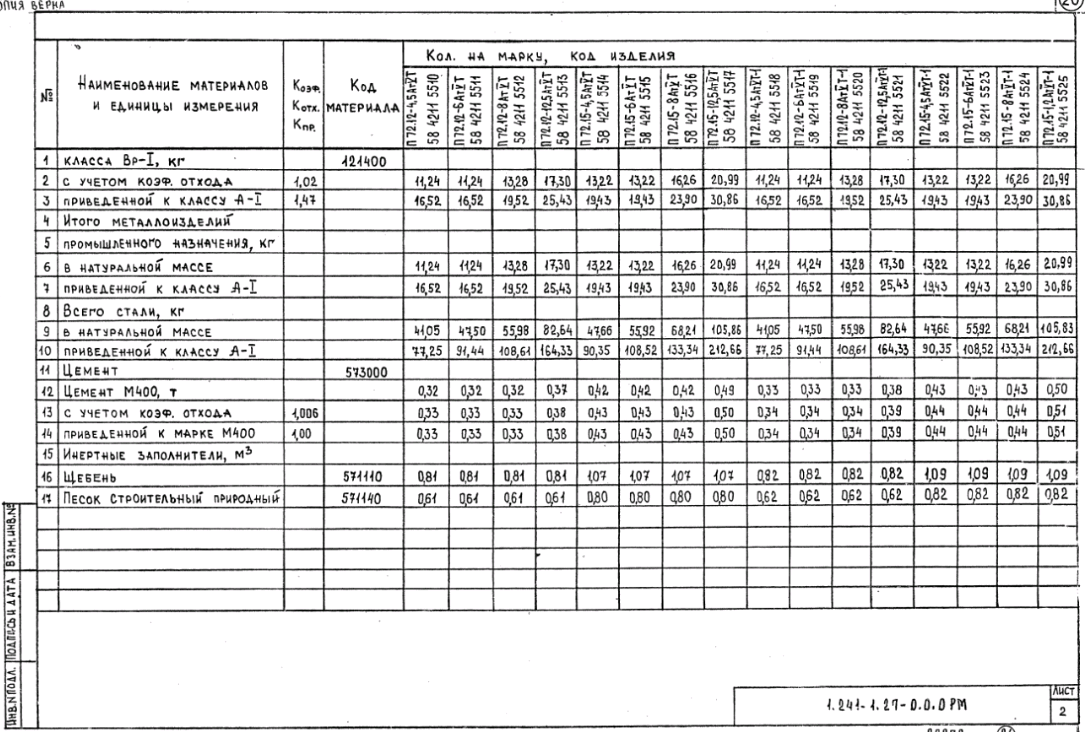

Ведомость расхода материалов – 19 стр

1102 × 741 пикс.     Открыть в новом окне
1085 × 732 пикс.     Открыть в новом окне (
