Серия 1.243.1-4 Плиты плоские железобетонные длиной 80, 110, 130 и 160 см, армированные сварными сетками из стали класса Вр-I.

Индустриальные изделия, данной серии, предназначены для перекрытия подпольных каналов внутри общественных зданий.

В состав выпуска вошли сборные плиты плоские железобетонные длиной 800; 1100; 1300; 1600.

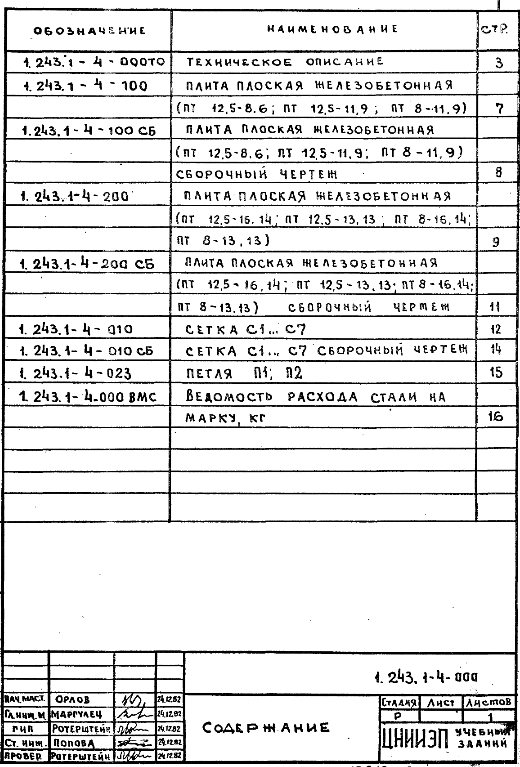

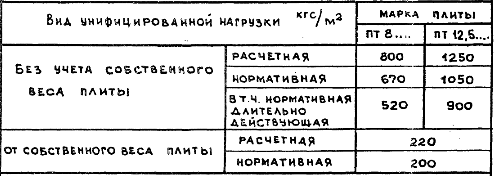

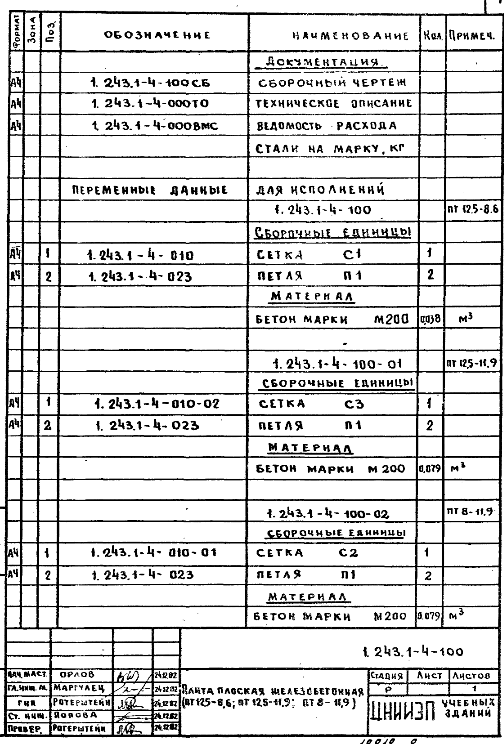

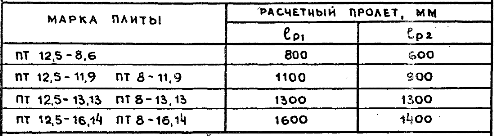

Нагрузки и пролеты, принятые при расчете плит, приведены в таблицах в„–в„– 1,2

Таблица в„– 1

495 × 176 пикс.     Открыть в новом окне

Таблица в„– 2

495 × 136 пикс.     Открыть в новом окне

Методы испытаний и оценка прочности приняты в соответствии с ГОСТом 8829-77.

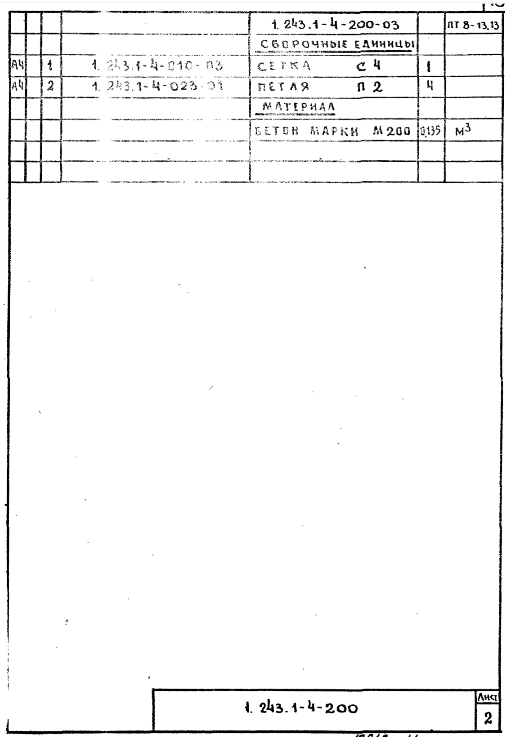

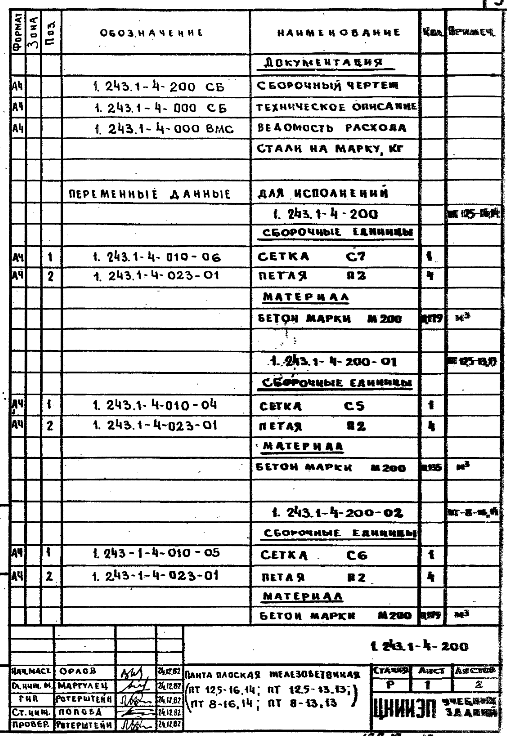

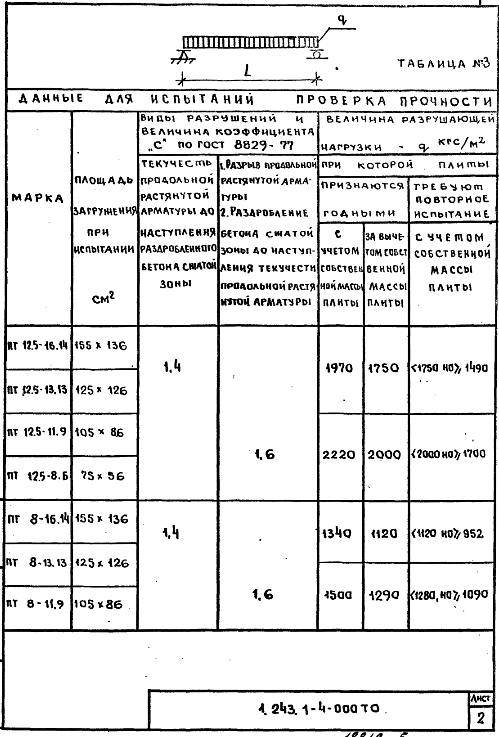

Данные для испытаний даны в таблице в„– 3.

499 × 737 пикс.     Открыть в новом окне

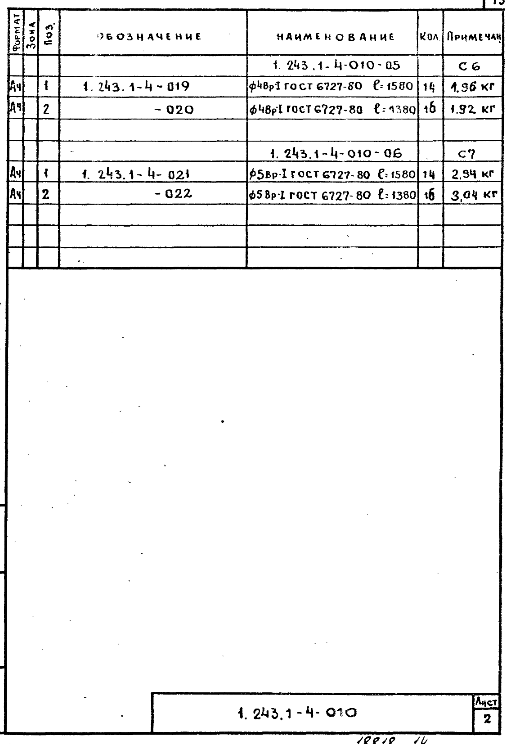

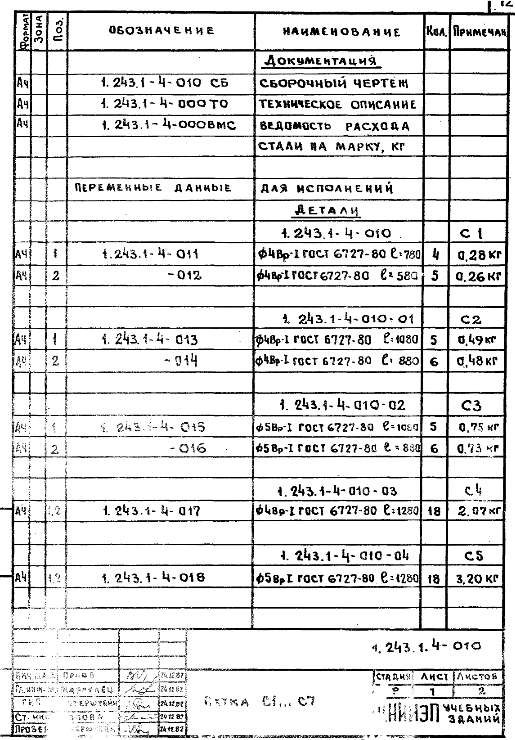

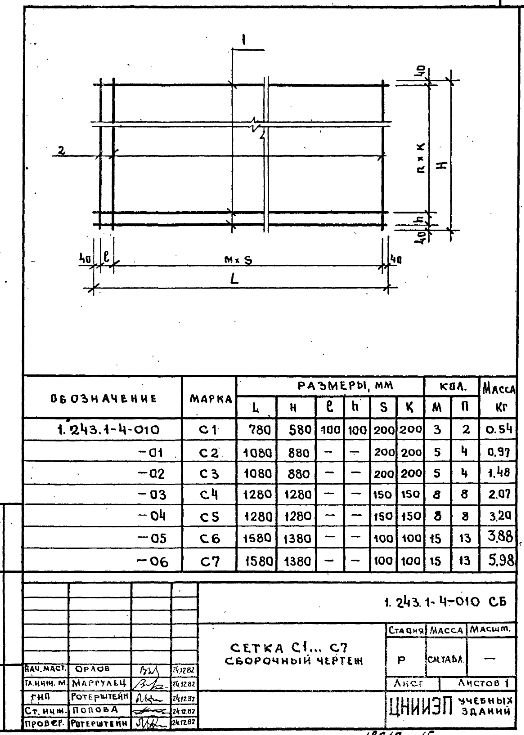

Плиты армируются сварными сетками из стальной обыкновенной проволоки периодического профиля класса ВР-I по ГОСТ 6727-80 в соответствии с требованиями ГОСТ 10922-75.

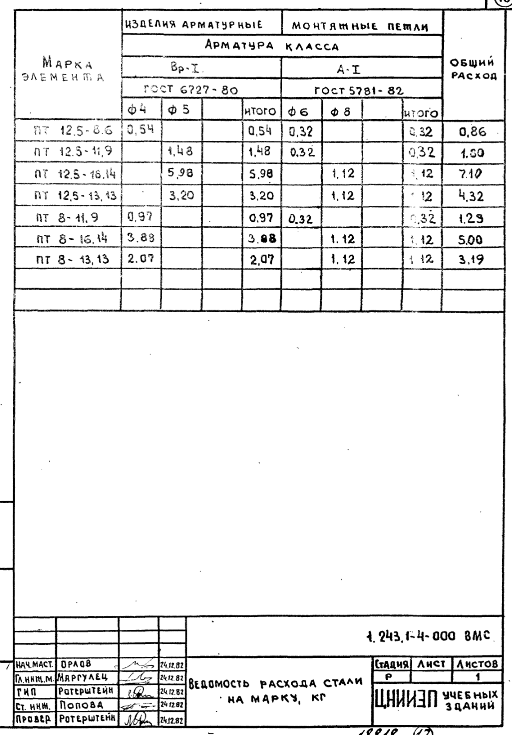

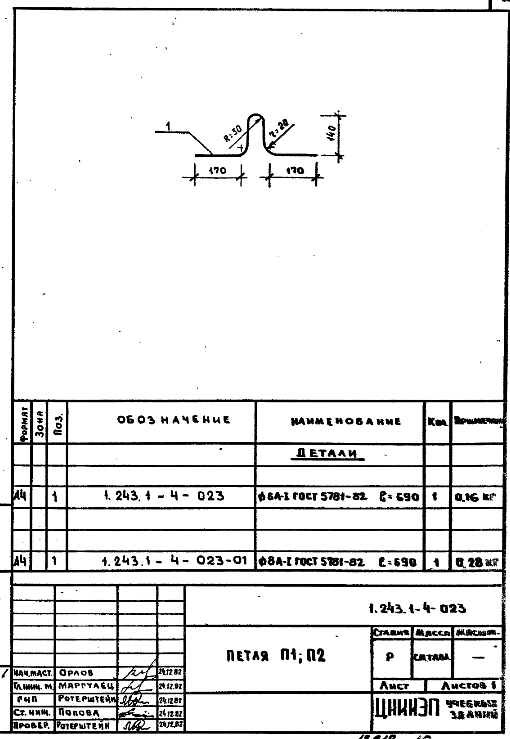

Для подъема и монтажа плит предусмотрены строповочные петли, которые выполнены из стержневой горячекатаной гладкой стали класса А-I ВСт3пс2 ГОСТ 5781-82. При расчетной зимней температуре ниже минус 40 МЉС для строповочных петель не допускается применение стали марки ВСт3пс2.

Прочность бетона у моменту отпуска изделий с завода-изготовителя должна быть следующей: в зимнее время – 100%, в остальных случаях – не менее 70 % проектной прочности при условии, что завод-изготовитель гарантирует достижение 100% проектной прочности бетона в двадцати восьмидневном возрасте.

При определении качества плит, а также правил маркировки и приемки следует руководствоваться ГОСТ 13015.1-81…ГОСТ 13015.3-81.

Испытания плит, оценку прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-77.

Предел огнестойкости в зависимости от толщины защитного слоя бетона до центра тяжести рабочей арматуры класса стали и габаритов сечения принят 0,5 часа.

Марки плит состоят из буквенных и цифровых обозначений, имеющих следующие значения:

ПТ – индекс плит покрытия подпольных каналов

Цифры: - 8; 12,5 величина расчетной нагрузки в сотнях кгс на 1 м2

6;8;9;13;14;16 размеры плит в плане в дм

Например: ПТ 12,5-8,6 – плита под расчетную нагрузку 1250 кгс/м2 длиной 800 мм, шириной 600 мм.

Схема опирания плит

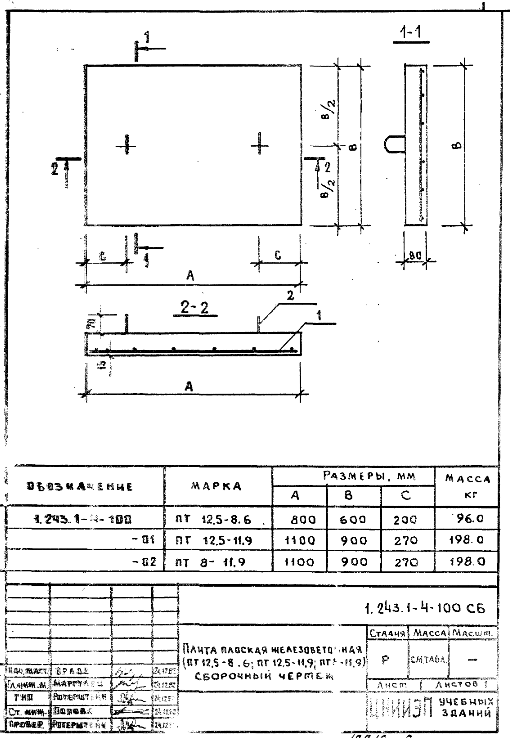

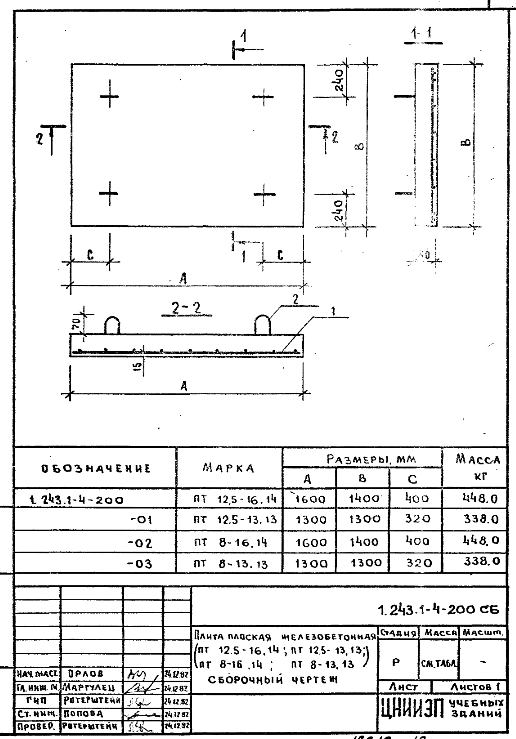

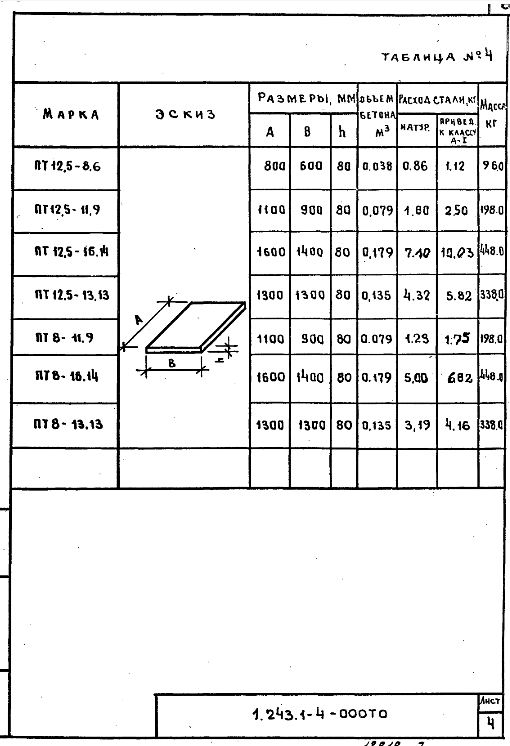

Номенклатура плит плоских железобетонных дана в таблице в„– 4

Таблица в„– 4
