Серия 1.400-15 Унифицированные закладные изделия железобетонных конструкций для крепления технологических коммуникаций и устройств. Выпуск 1

Описание

Рабочие чертежи унифицированных закладных изделий

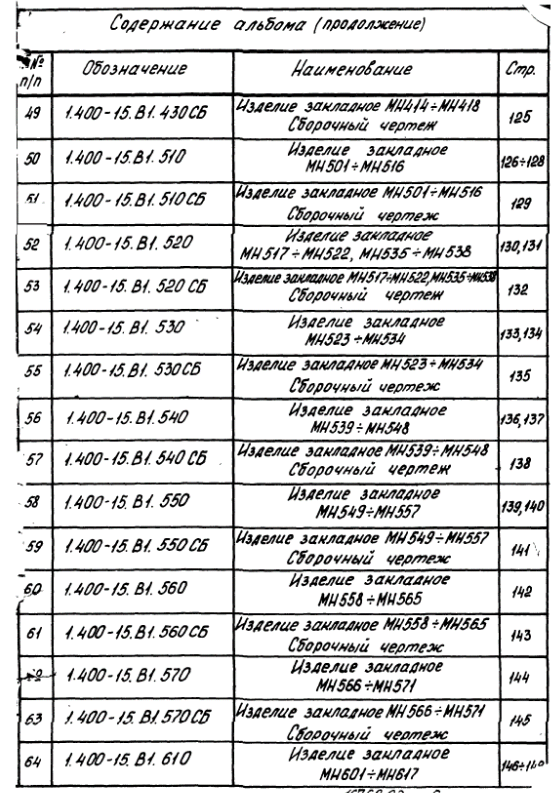

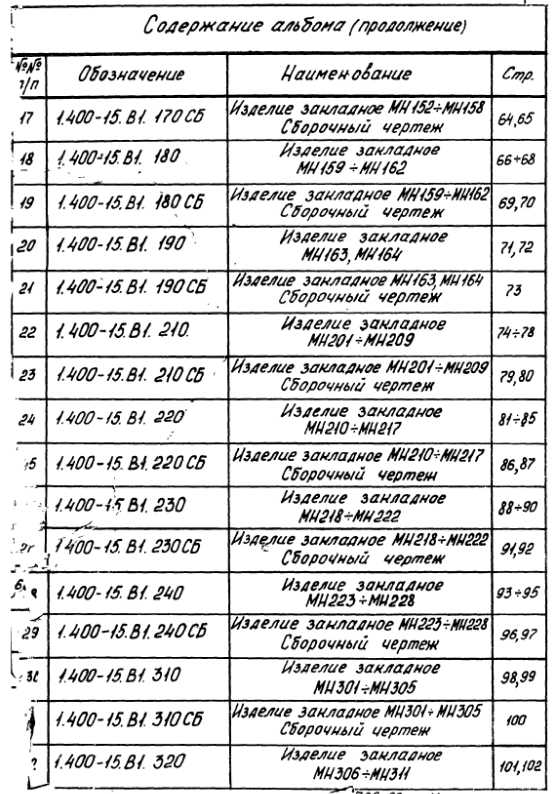

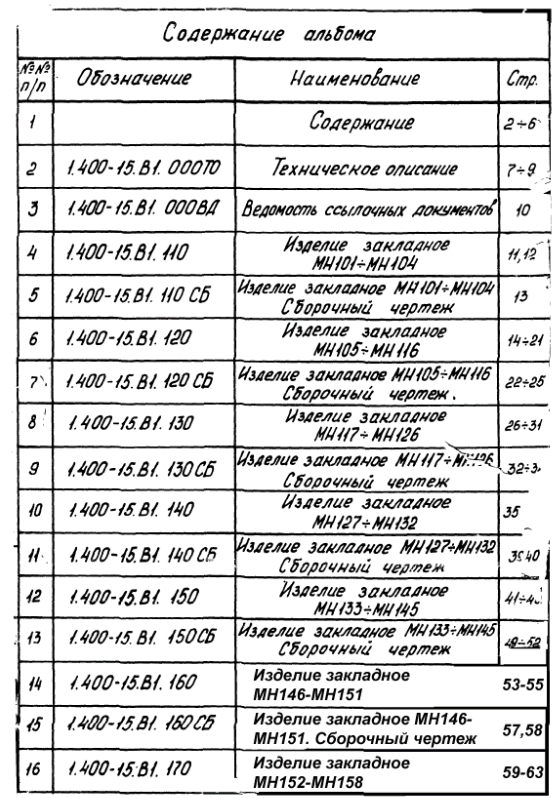

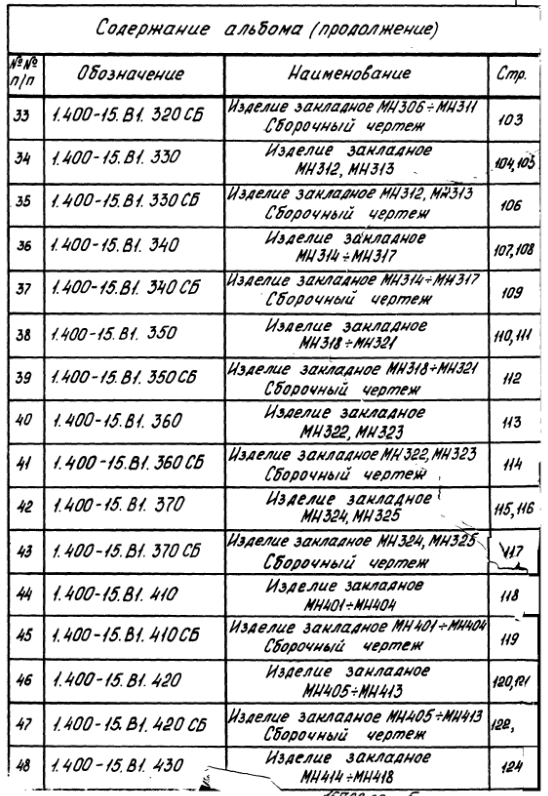

Содержание – 2 стр

556 × 798 пикс.     Открыть в новом окне
553 × 794 пикс.     Открыть в новом окне
548 × 796 пикс.     Открыть в новом окне
558 × 793 пикс.     Открыть в новом окне
531 × 790 пикс.     Открыть в новом окне

Техническое описание – 7 стр

1.Серия 1.400-15 состоит из 2-х выпусков:
Выпуск 0 – материалы для проектирования
Выпуск 1 – рабочие чертежи
2.Выпуск 1 содержит рабочие чертежи закладных изделий «1»-«8» и чертежи составных элементов этих изделий – пластин, анкерных стержней (прямых и гнутых), уголков, швеллеров и труб.
3.Приварку анкеров к пластинам втавр выполнять на сварочных автоматах под слоем флюса в соответствии с ГОСТ 19292-73 и СН 393-78.
4.При отсутствии оборудования для автоматической сварки втавр допускается применение сварки втавр под слоем флюса на оборудовании швами в раззенкованных отверстиях. Однако, в этих случаях должна быть проверена толщина пластины закладного изделия с тем, чтобы соблюдалось условие  . При несоблюдении этого условия толщину пластины следует увеличить.
5.Приварка анкеров к пластинам втавр кольцевыми швами ручной дуговой сваркой не допускается.
6.Приварку анкеров к пластинам в раззенкованные отверстия выполнять ручными валиковыми швами. (см.СН393-78, тип 21).
7.Приварку в гнутых нахлестку гнутых анкеров к пластинам закладных изделий групп «3» и «6», а также изделий МН501-МН522 группы «5» производить ручной дуговой сваркой протяженными швами (см.СН393-78,тип 14). Для всех остальных изделий наряду с ручной дуговой сваркой протяженными швами может применяться контактная рельефно-точечная сварка (смотрите ГОСТ 19292-73, соединение Н-1 и СН 393-78, тип 15).
Если закладное изделие применяется для конструкций с вибрационной нагрузкой, о чем должно быть указание в заказе на изготовление изделий, контактная рельефно-точечная сварка не допускается.
8.При изготовлении закладных изделий пользоваться инструкцией СН 313-65*, изд. 1986 г.
9.При наличии на заводах-изготовителях оборудования для устройства высаженных горячим способом анкерных головок рекомендуется заменять предусмотренные в настоящем выпуске пластины усиления (шайбы) на высаженные головки. Диаметр головки должен быть не менее  , а длины заготовки анкера должна быть соответственно увеличена для сохранения проектной длины анкера.
10.Закладные изделия группы «2» изготавливаются, как правило, в разобранном виде без приварки анкеров к пластинам с разенкованными отверстиями. Если в заказе на изготовление есть указание о приварке анкеров на заводе-изготовителе к обеим пластинам, сварные швы в раззенкованных отверстиях выполняются сразу при изготовлении изделия.
11.Закладные изделия группы «Б» (для крепления монорельсов), состоящие из 2-х пластин с гнутыми и прямыми анкерами и трубки, изготовляются раздельно и поставляются в комплекте. Приварка трубки к пластинам и сварка прямых стержней производится при установке закладного изделия в пространственный каркас или опалубочную форму.
12.При приварке анкеров к пластинам необходимо применение жестких кондукторов или других приспособлений для обеспечения проектного положения анкеров.
13.Длины анкеров на чертежах даны номинальными, т.е. без добавления на оплавление и осадку при приварке втавр. Припуск в длине заготовок анкера назначается на заводе-изготовителе в зависимости от того, приваривается стержень к одной или к двум пластинам.
14.Принятые для элементов закладных изделий марки стали соответствует нормальным условиям эксплуатации конструкций (расчетная зимняя температура до минус 30 МЉС, нагрузки статические). Исходя из этого, пластины и элементы профильного проката приняты из стали марки ВСт3кл2 или БСт3кп2 (для конструктивных изделий), анкерные стержни – из стали класса А-III марки 25Г2С. Возможно также применение для анкерных стержней стали марки 35ГС.
15.Технические требования, правила контроля и приемки, а также методы испытаний закладных изделий должны соответствовать ГОСТ 10922-75.
16.Рекомендации по антикоррозионной защите закладных изделий должны быть приведены в заказе на изготовление закладных изделий.

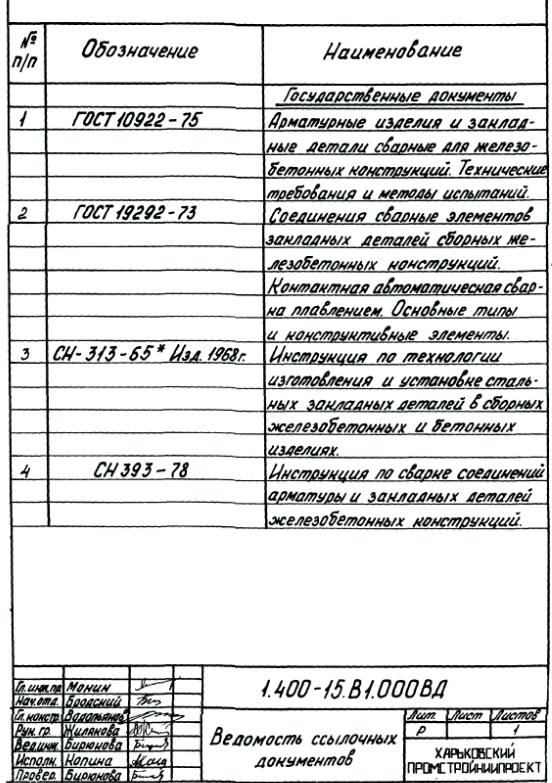

Ведомость ссылочных документов – 10 стр

552 × 783 пикс.     Открыть в новом окне

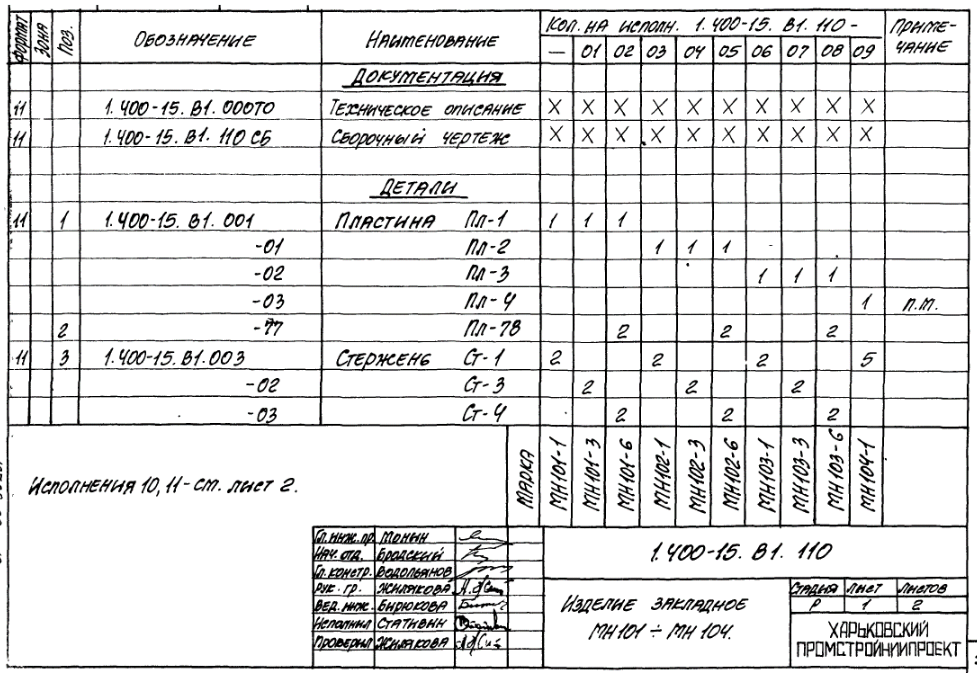

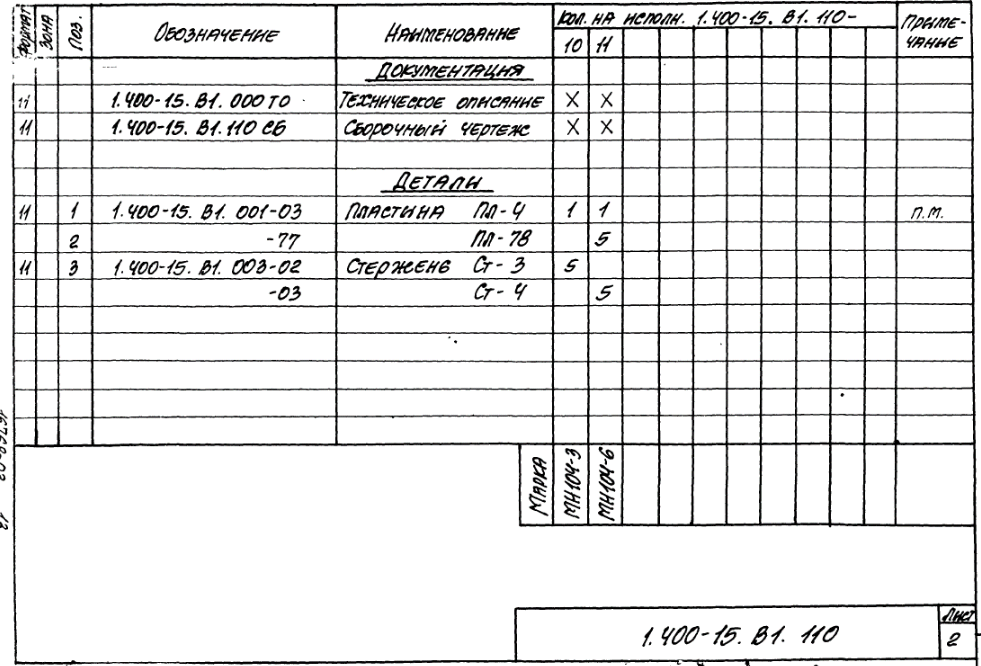

Изделие закладное МН101 - МН104 – 11 стр

977 × 673 пикс.     Открыть в новом окне
981 × 666 пикс.     Открыть в новом окне

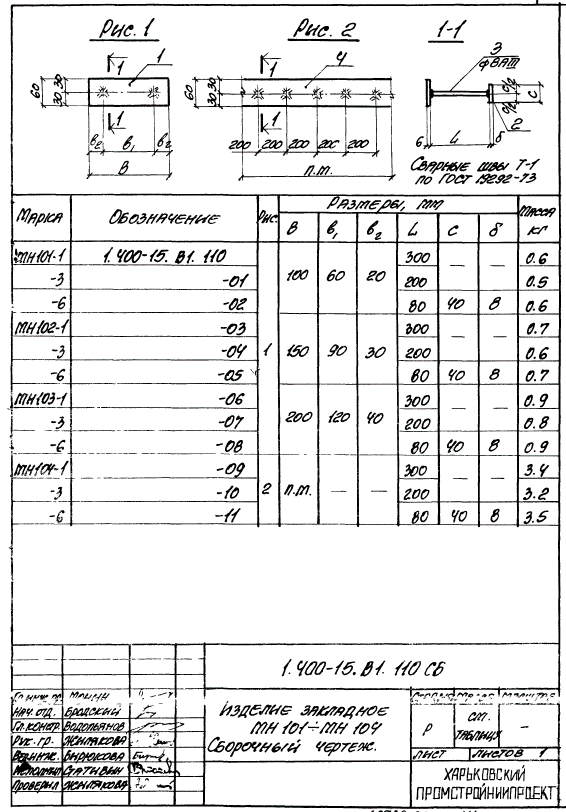

Изделие закладное МН101 - МН104. Сборочный чертеж – 13 стр

566 × 812 пикс.     Открыть в новом окне

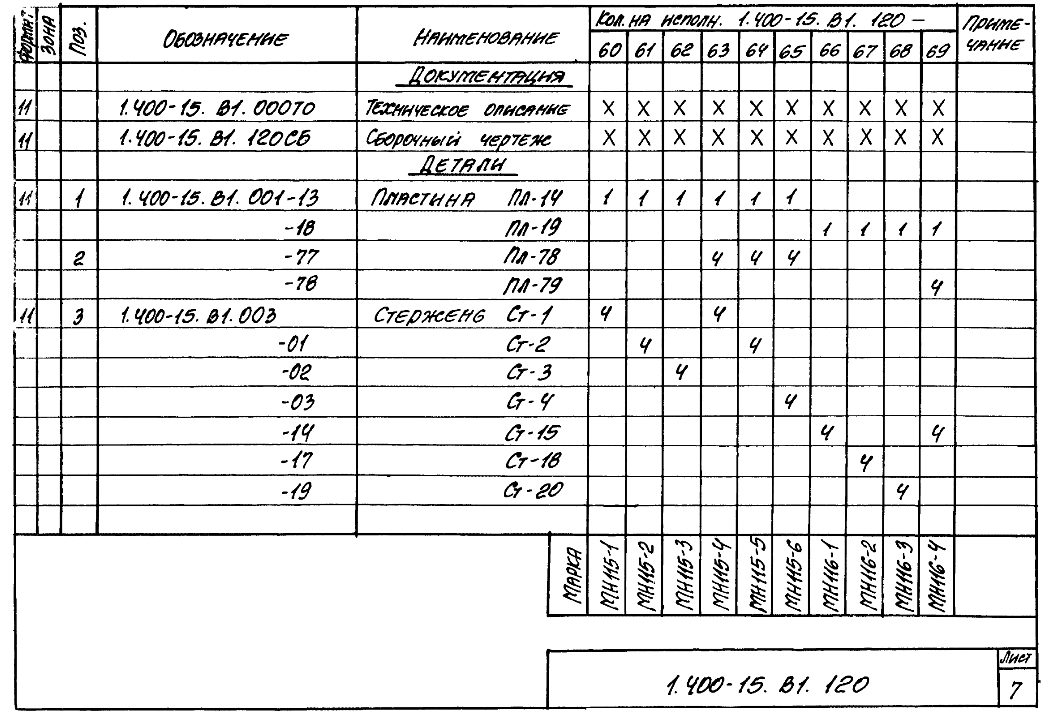

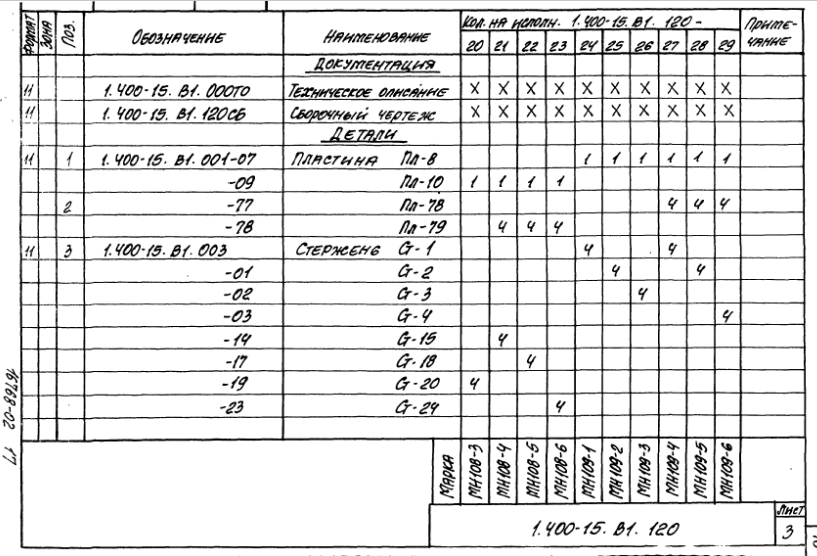

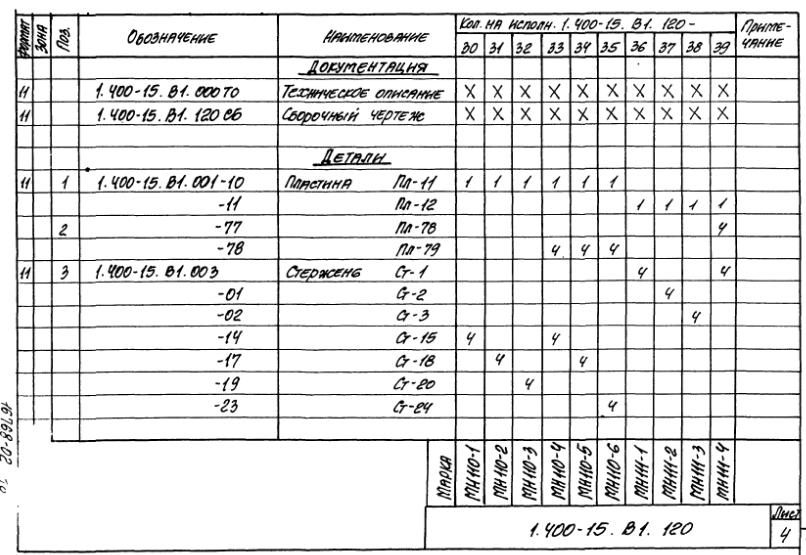

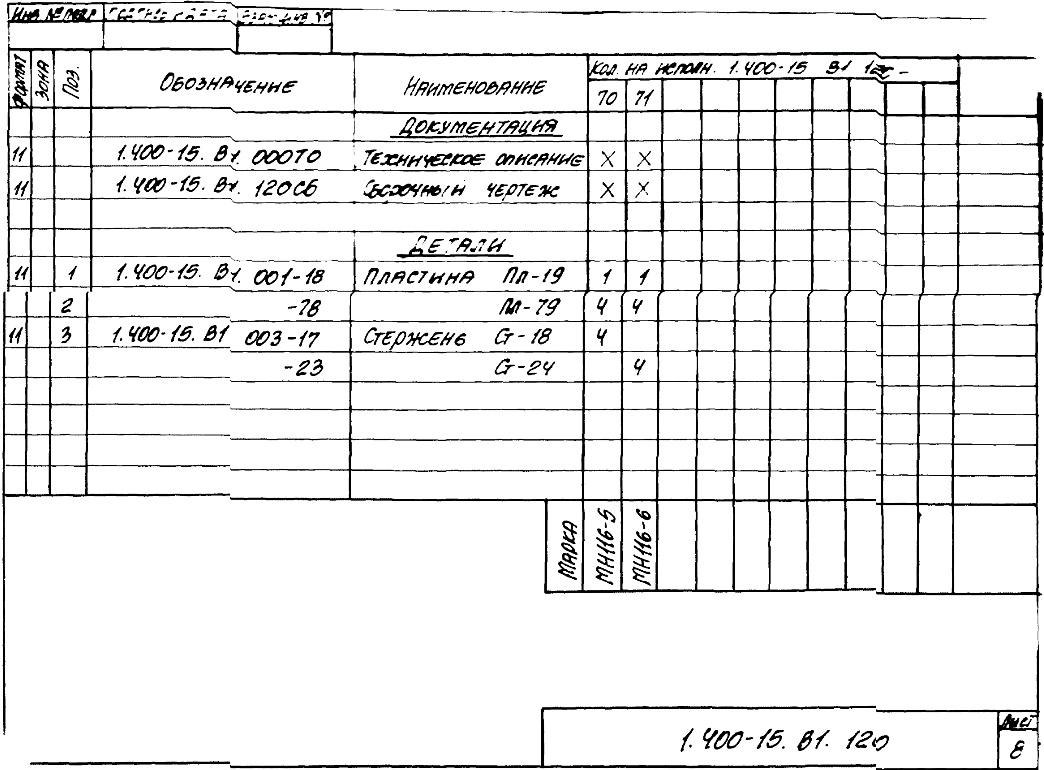

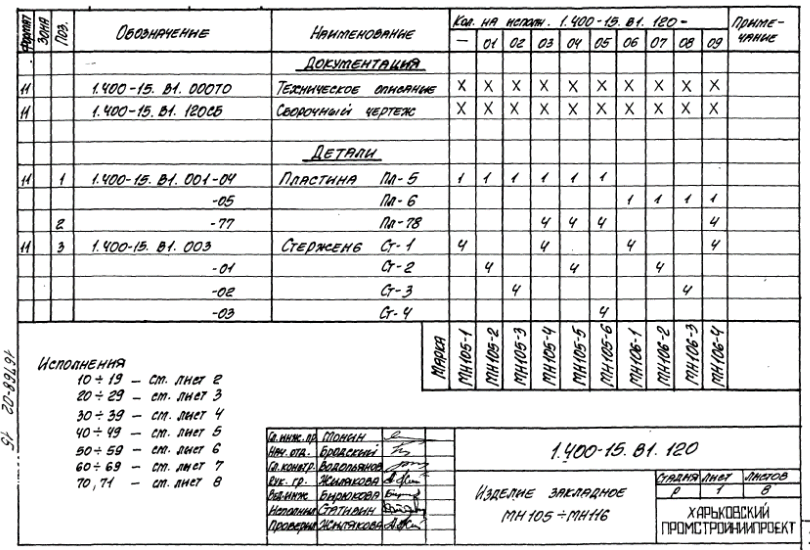

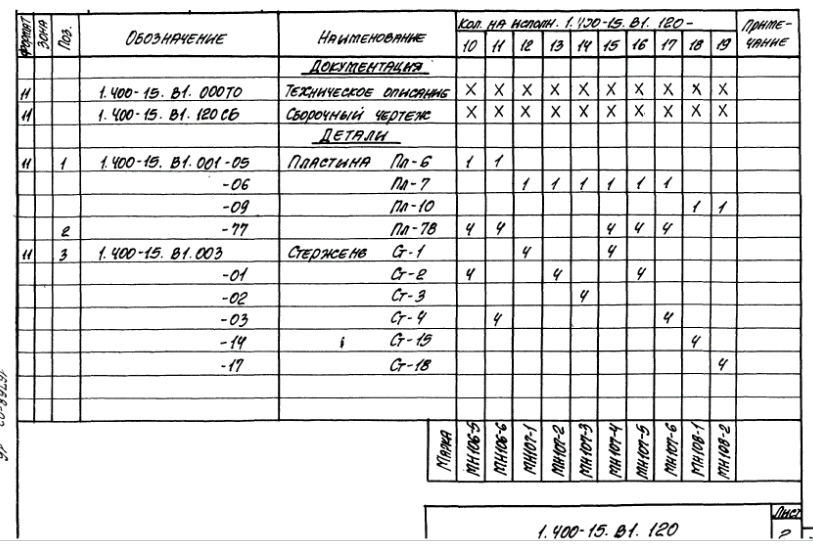

Изделие закладное МН105 - МН116 – 14 стр

810 × 550 пикс.     Открыть в новом окне
813 × 552 пикс.     Открыть в новом окне
817 × 556 пикс.     Открыть в новом окне
806 × 555 пикс.     Открыть в новом окне
814 × 548 пикс.     Открыть в новом окне
1042 × 762 пикс.     Открыть в новом окне
1043 × 713 пикс.     Открыть в новом окне
1044 × 770 пикс.     Открыть в новом окне

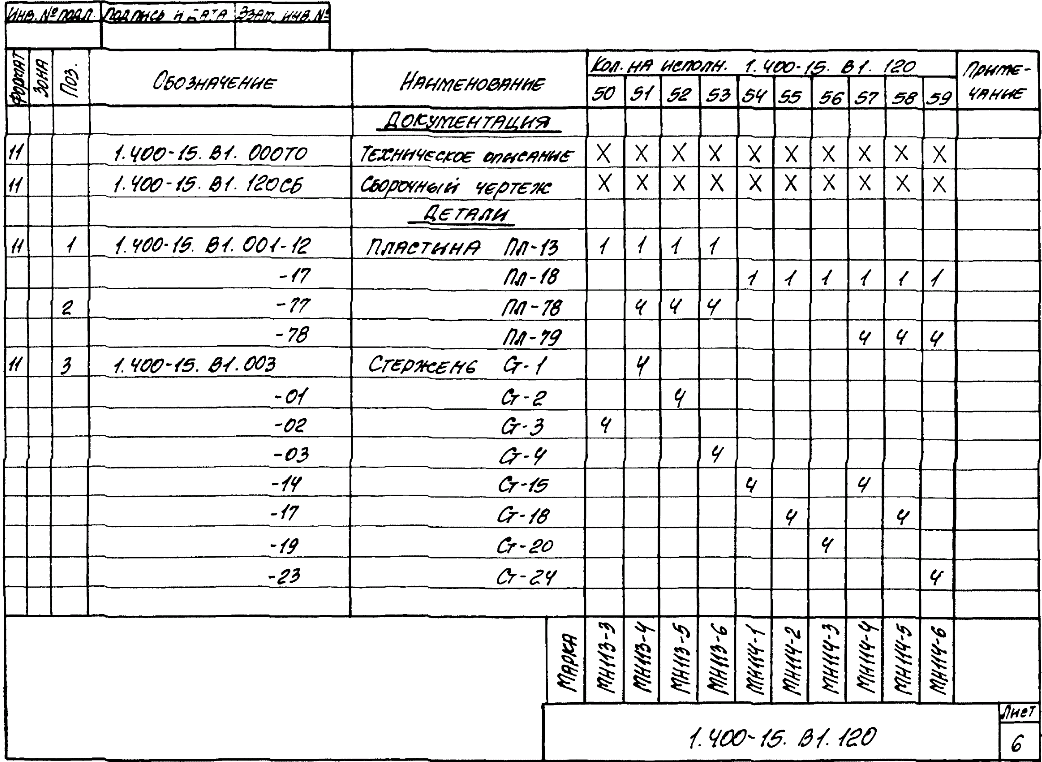

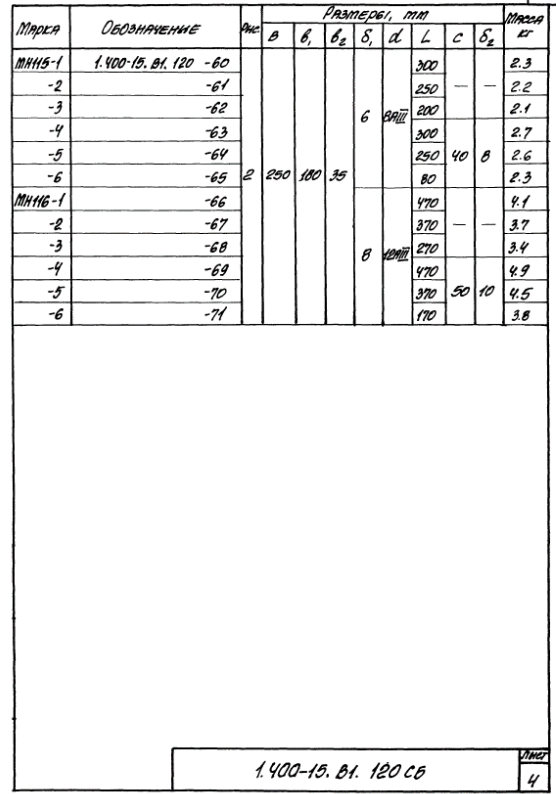

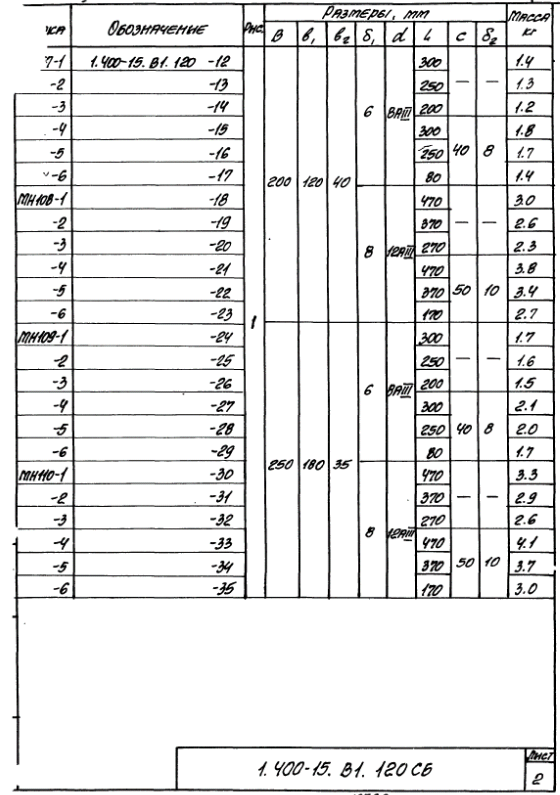

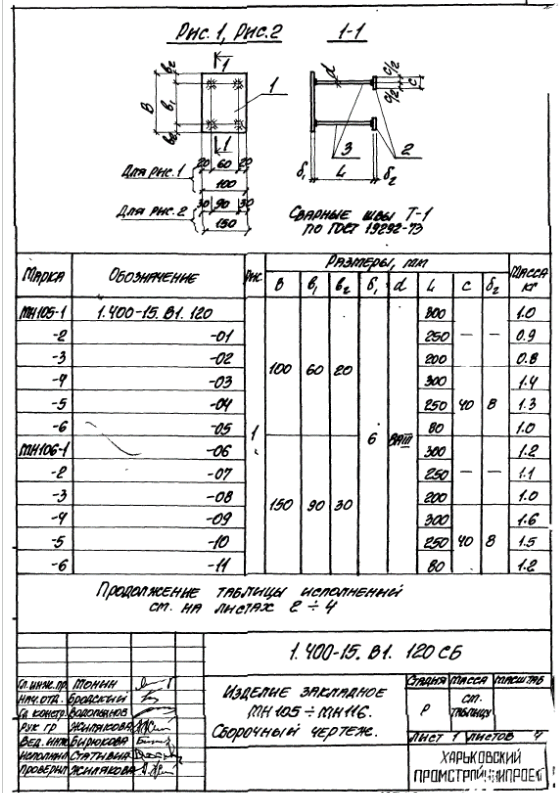

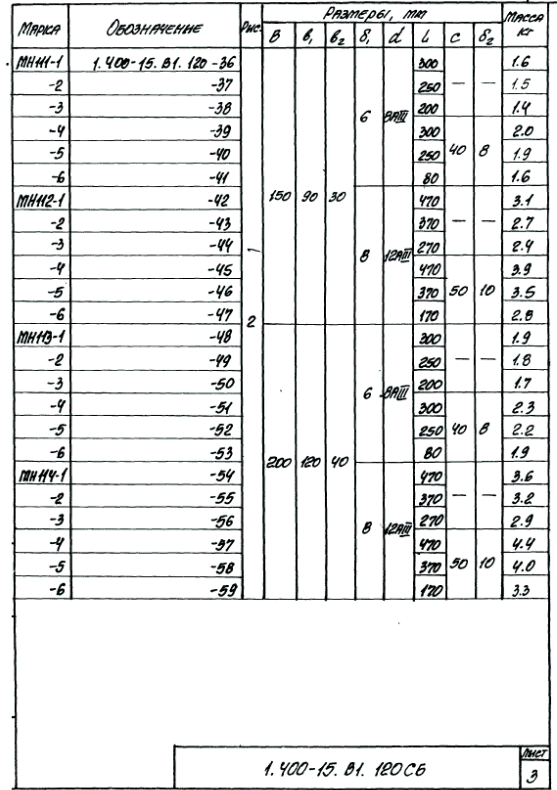

Изделие закладное МН105 - МН116. Сборочный чертеж – 22 стр

559 × 793 пикс.     Открыть в новом окне
560 × 795 пикс.     Открыть в новом окне
557 × 790 пикс.     Открыть в новом окне
556 × 794 пикс.     Открыть в новом окне

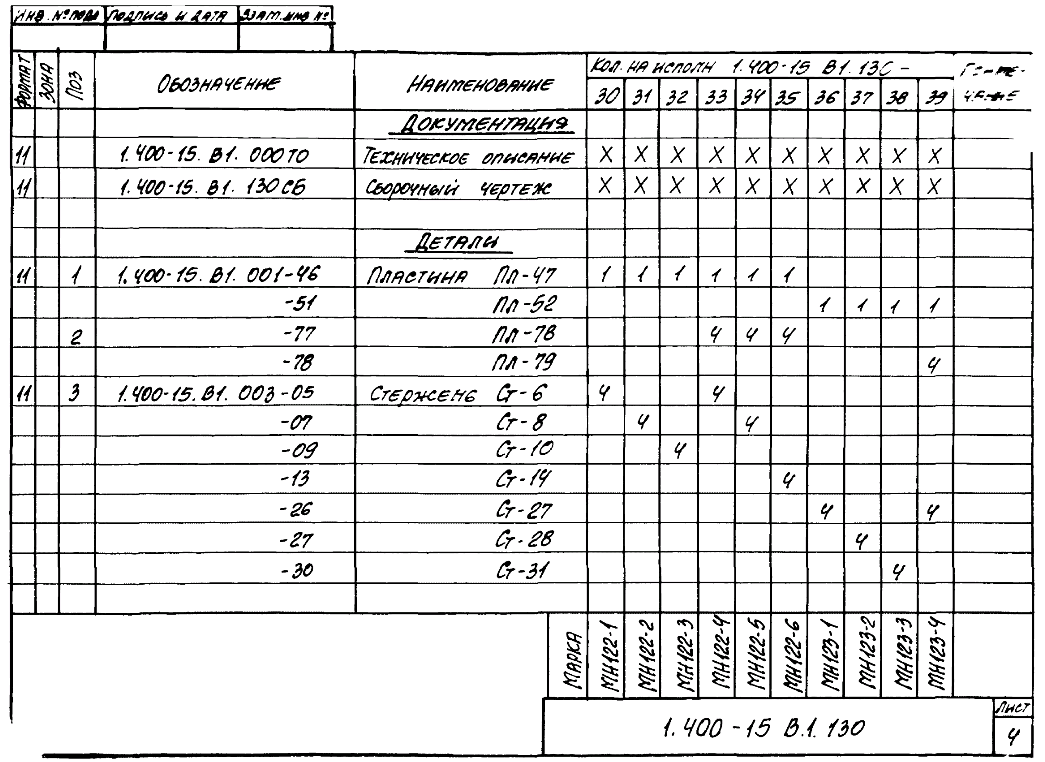

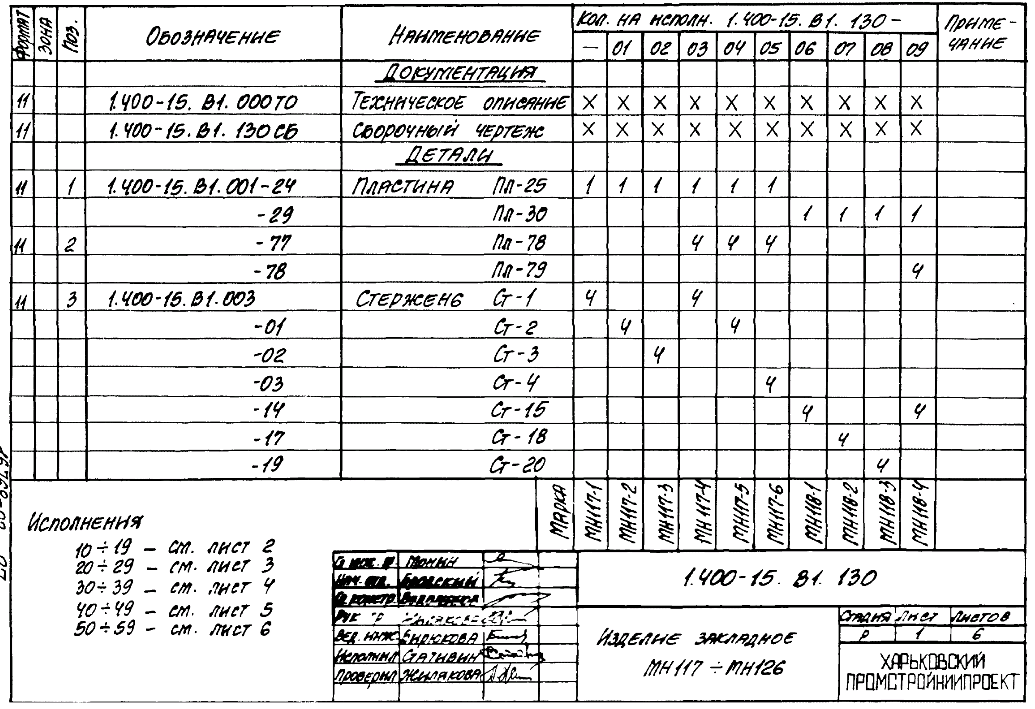

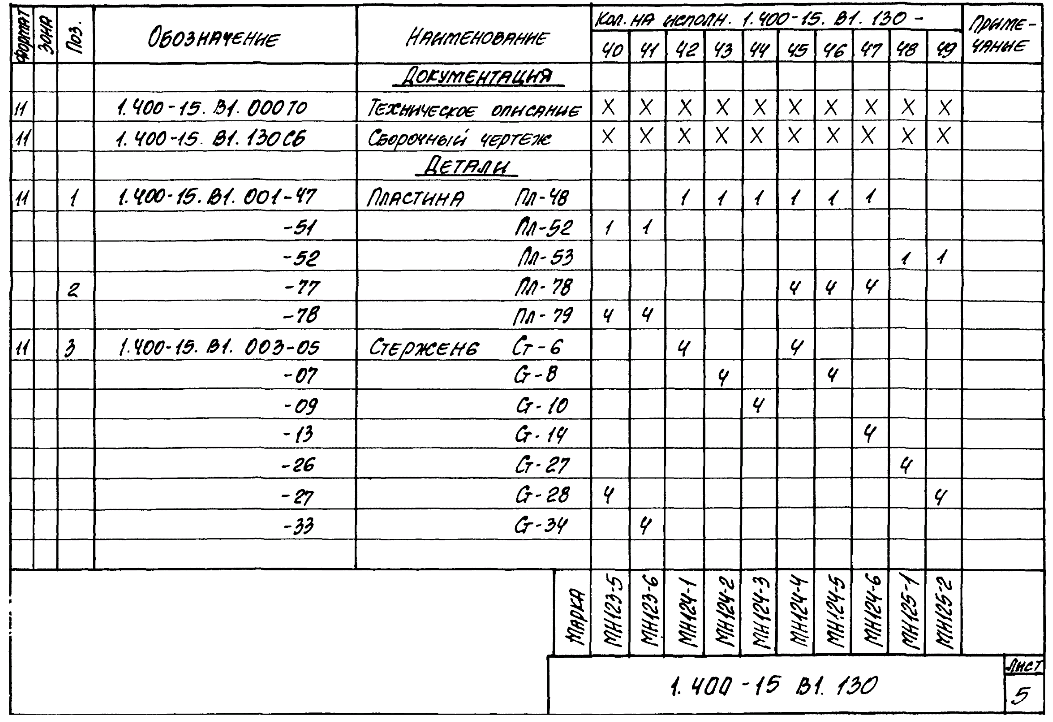

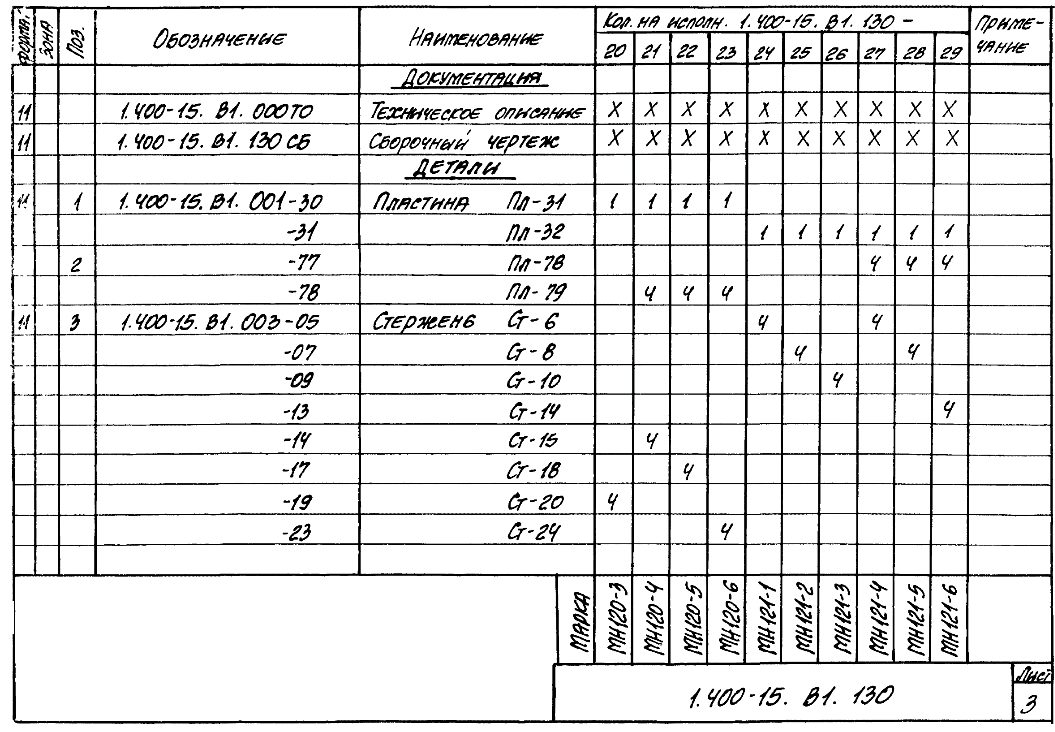

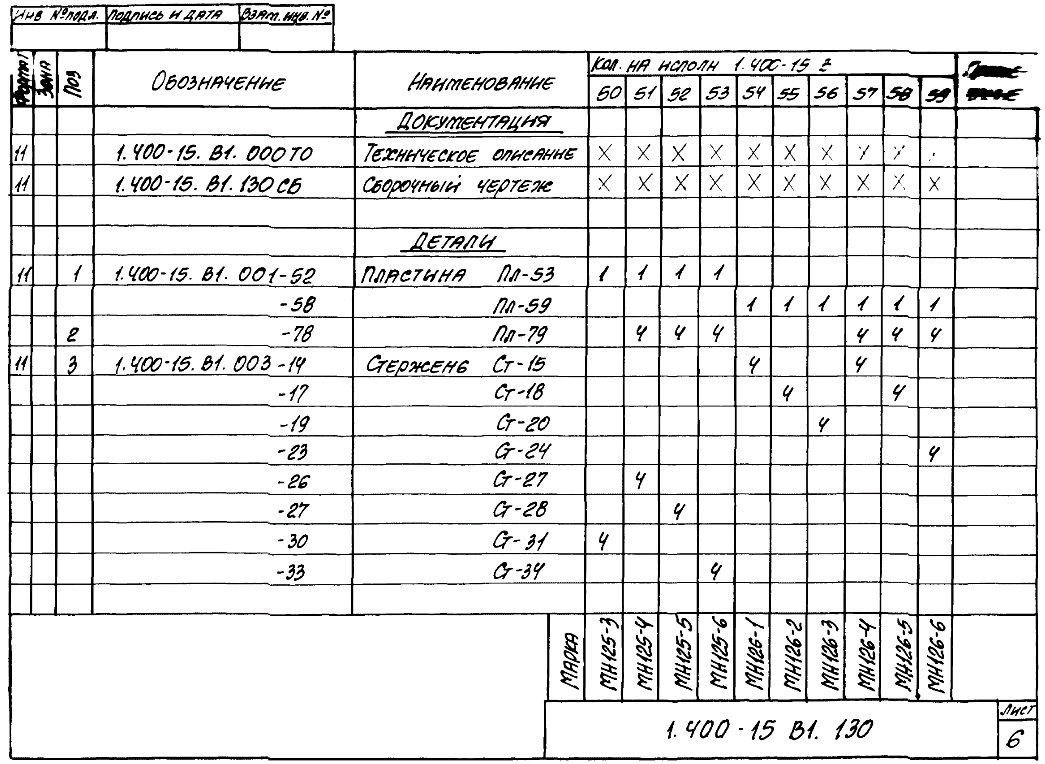

Изделие закладное МН117 - МН126 – 26 стр

1035 × 709 пикс.     Открыть в новом окне
1058 × 765 пикс.     Открыть в новом окне
1055 × 732 пикс.     Открыть в новом окне
1045 × 762 пикс.     Открыть в новом окне
1053 × 722 пикс.     Открыть в новом окне
1045 × 764 пикс.     Открыть в новом окне

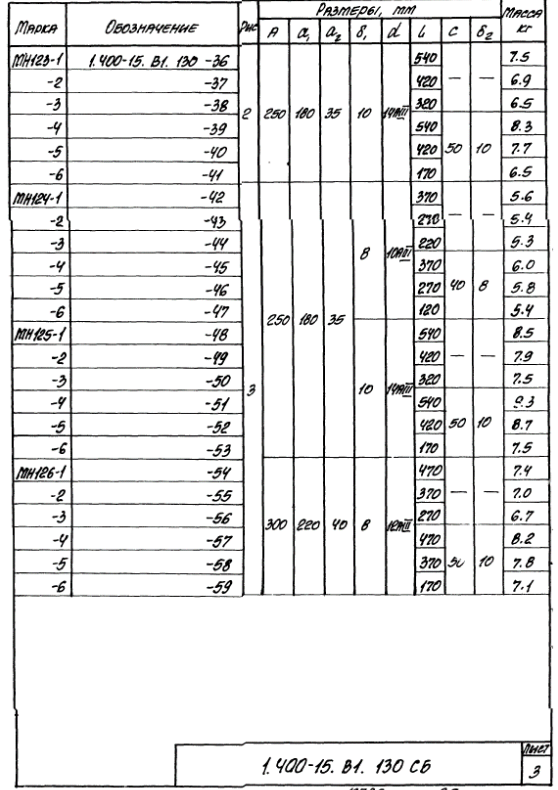

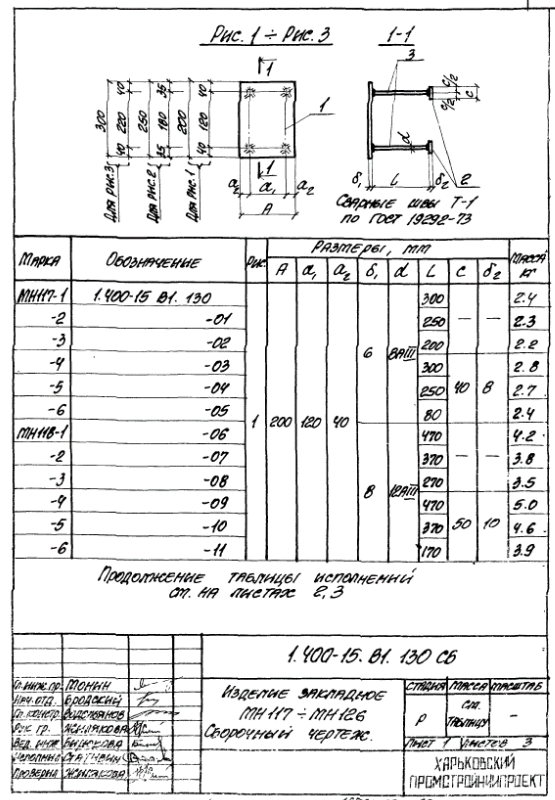

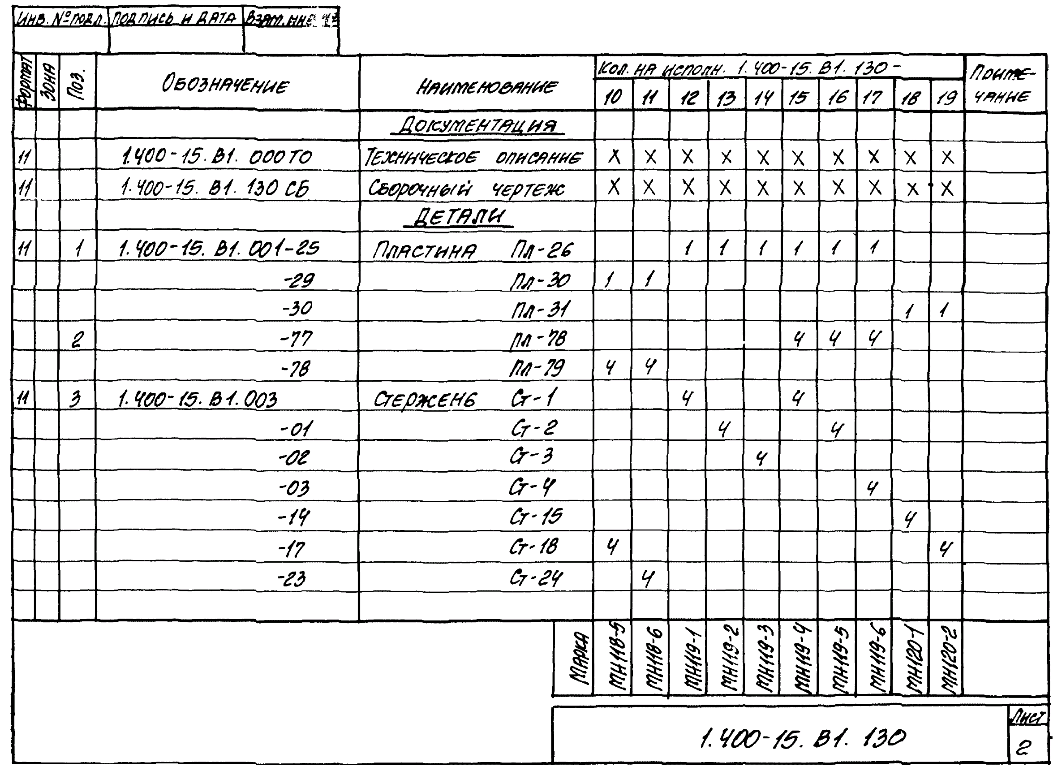

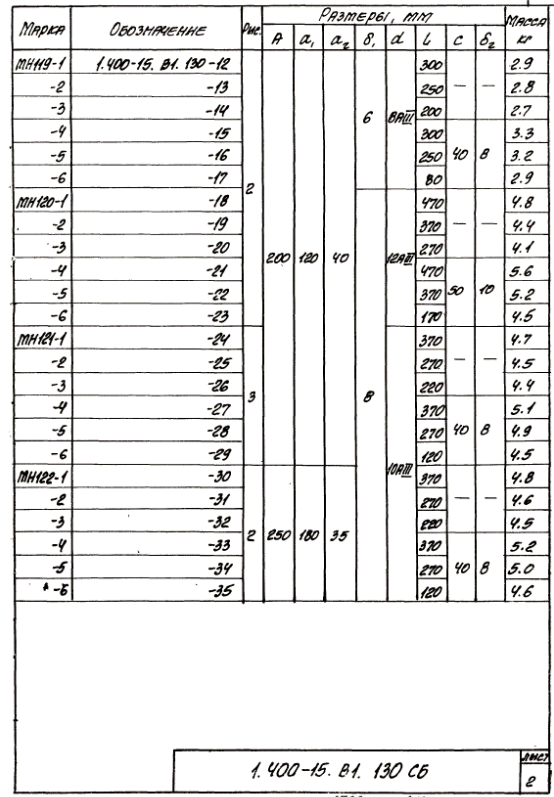

Изделие закладное МН117 - МН126. Сборочный чертеж – 32 стр

555 × 800 пикс.     Открыть в новом окне
554 × 797 пикс.     Открыть в новом окне
558 × 790 пикс.     Открыть в новом окне

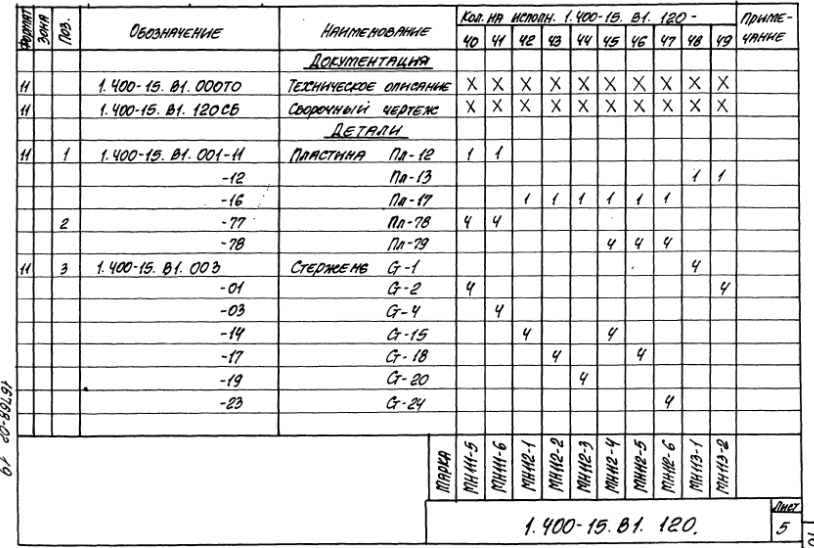

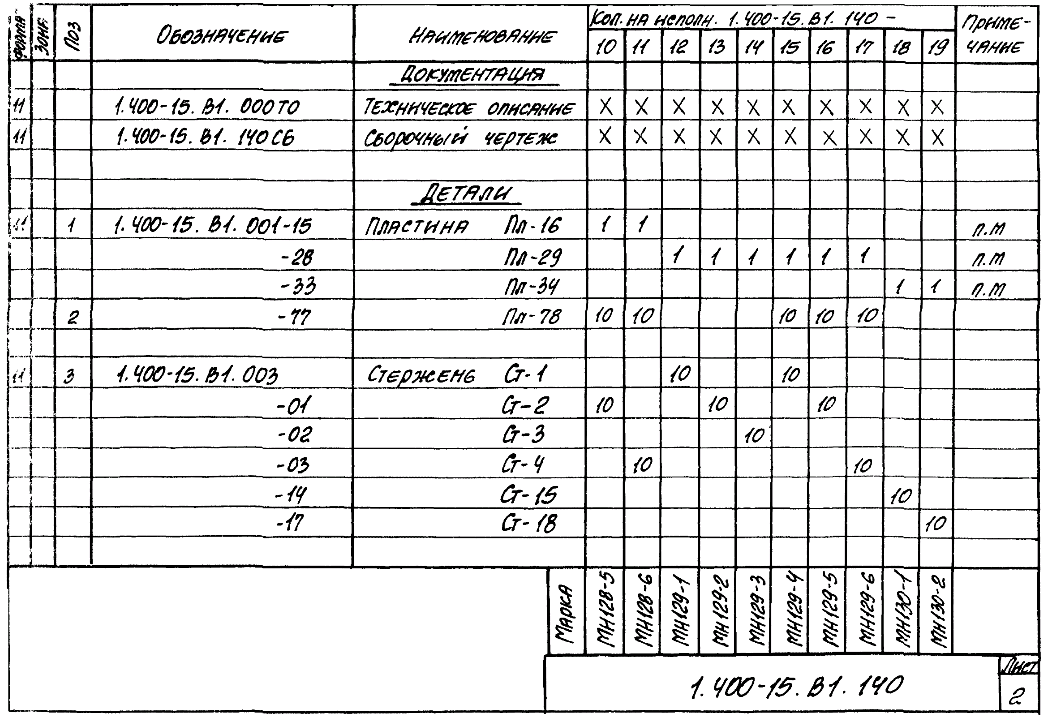

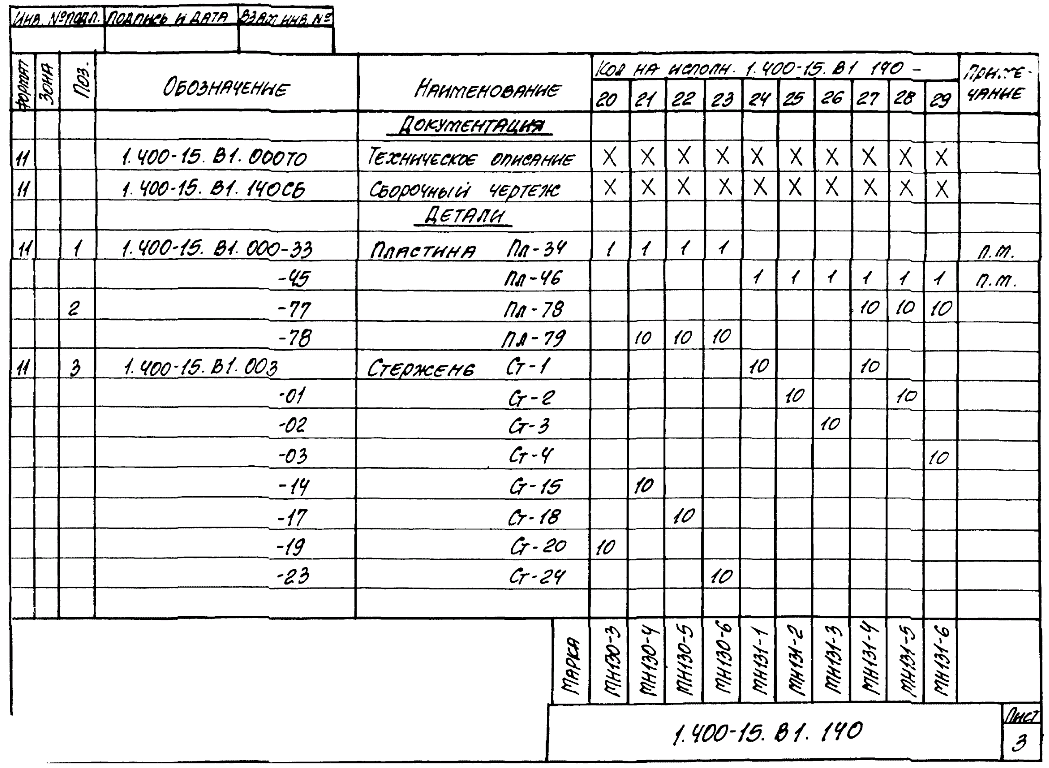

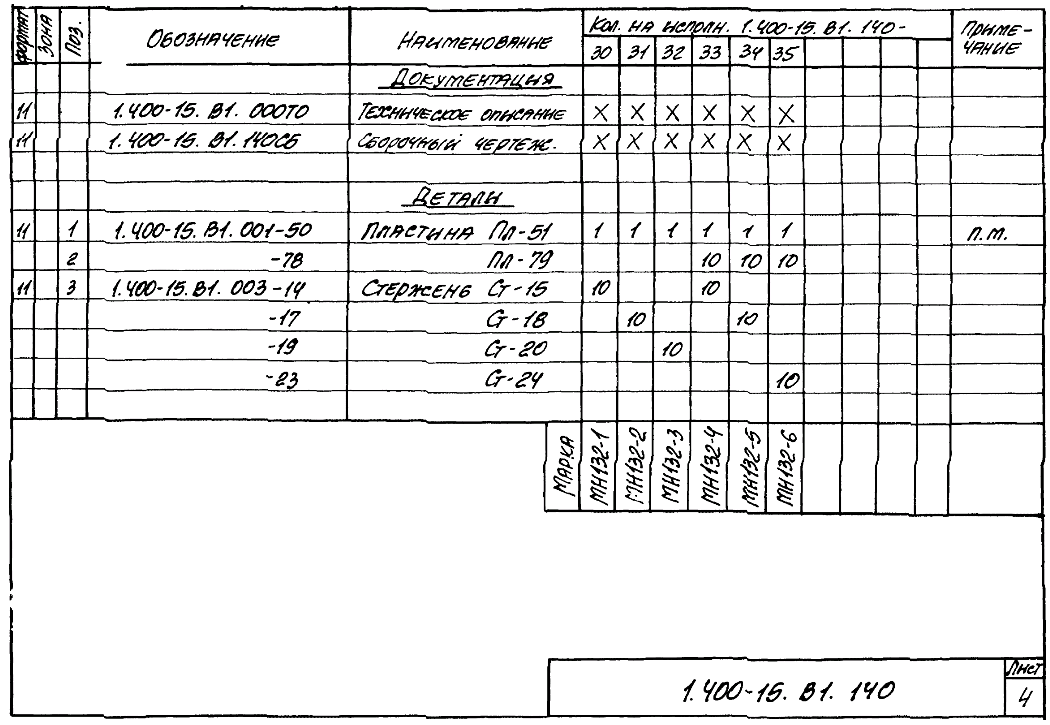

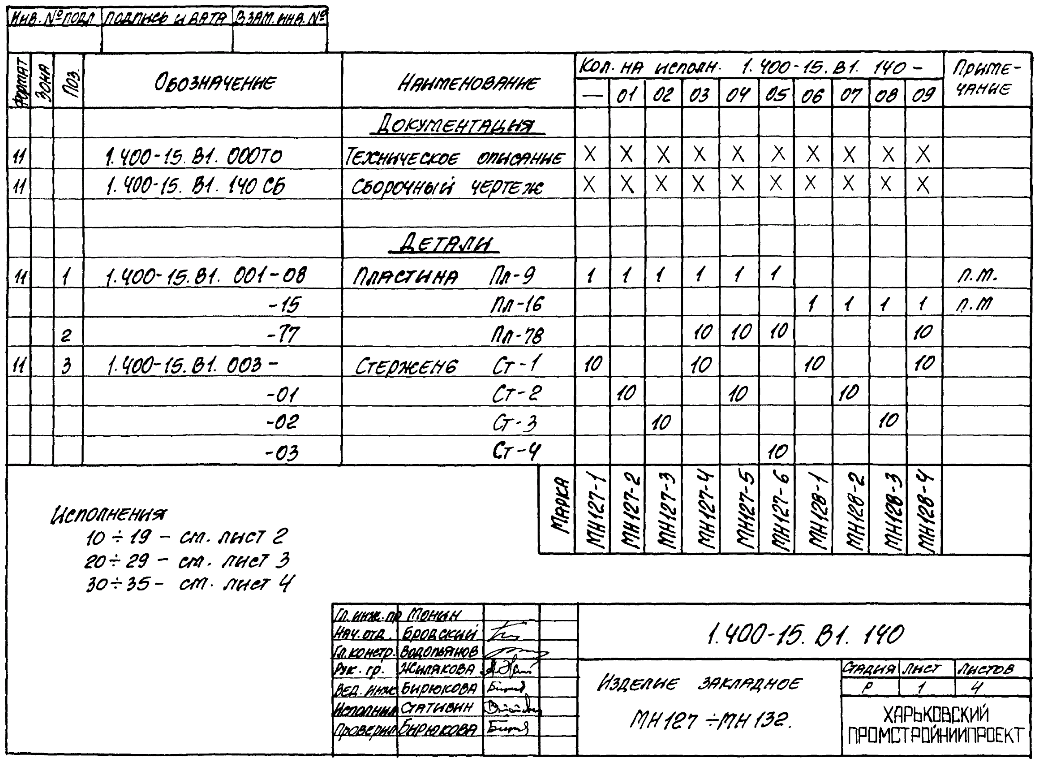

Изделие закладное МН127 - МН132 – 35 стр

1038 × 759 пикс.     Открыть в новом окне
1048 × 717 пикс.     Открыть в новом окне
1049 × 768 пикс.     Открыть в новом окне
1050 × 725 пикс.     Открыть в новом окне

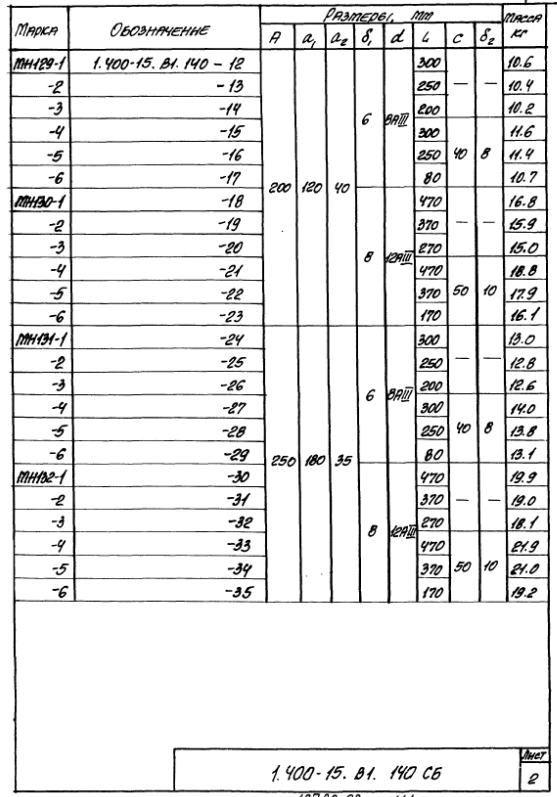

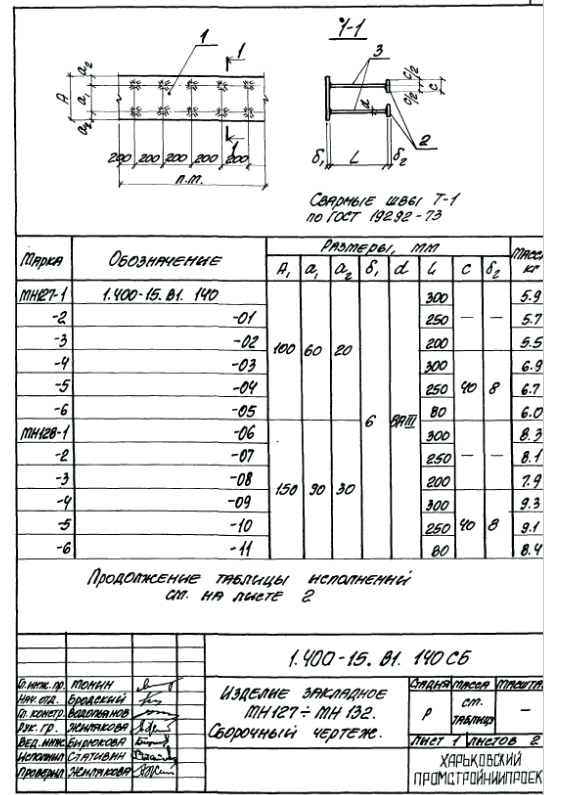

Изделие закладное МН127 - МН132. Сборочный чертеж – 39 стр

565 × 795 пикс.     Открыть в новом окне
557 × 797 пикс.     Открыть в новом окне

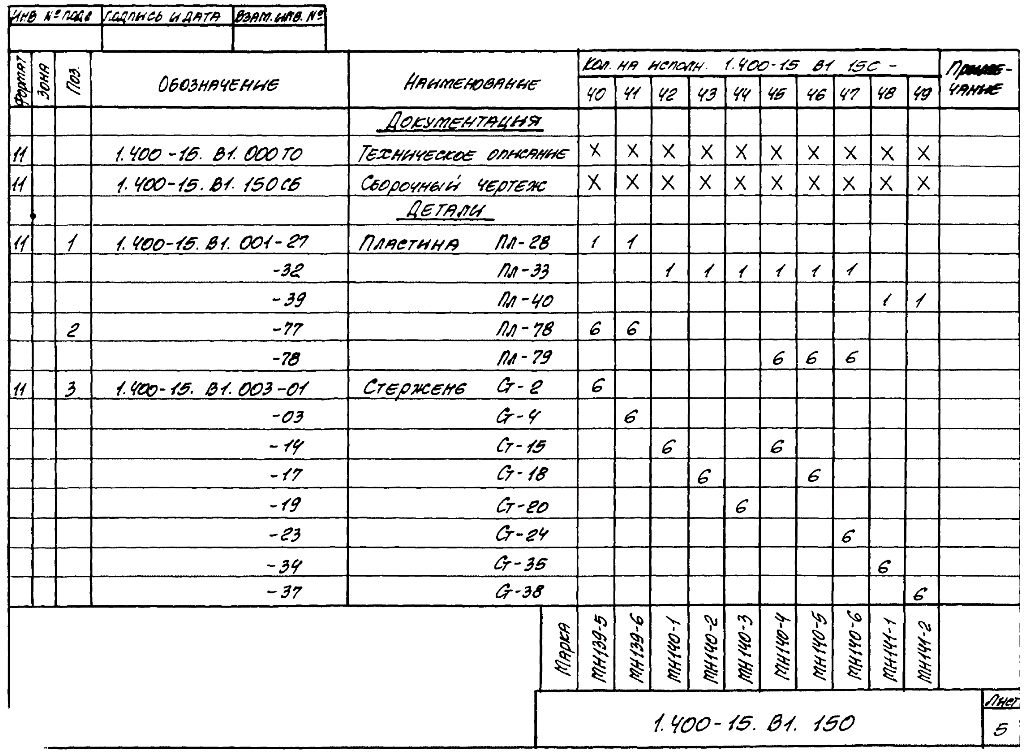

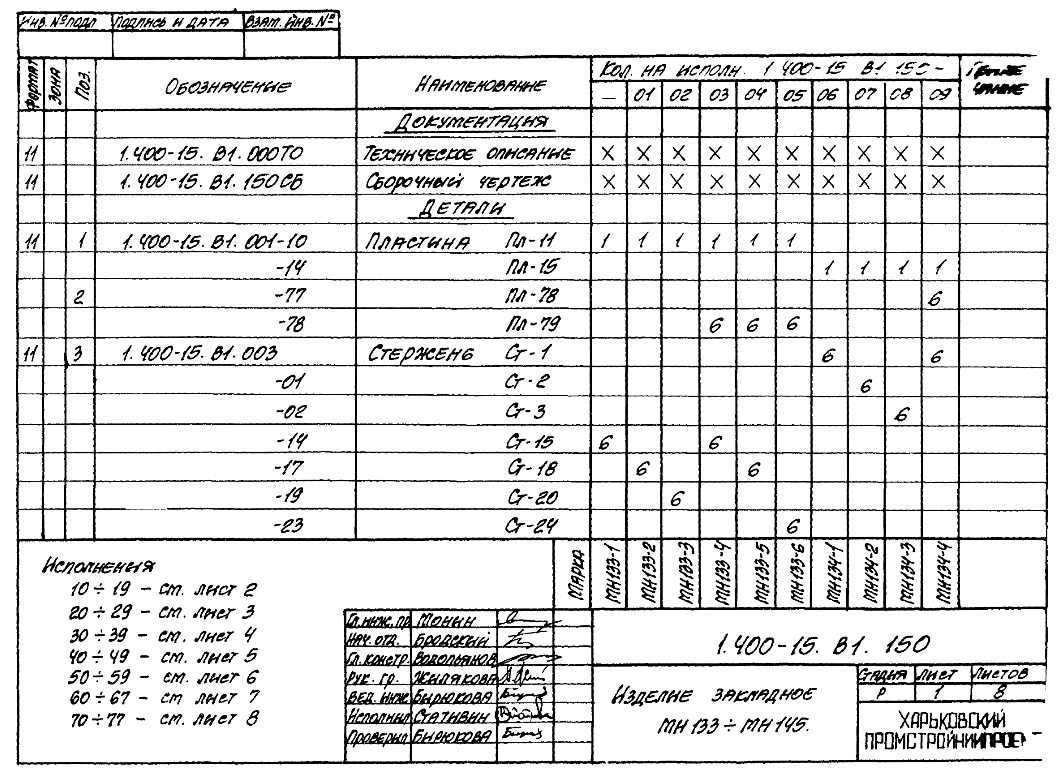

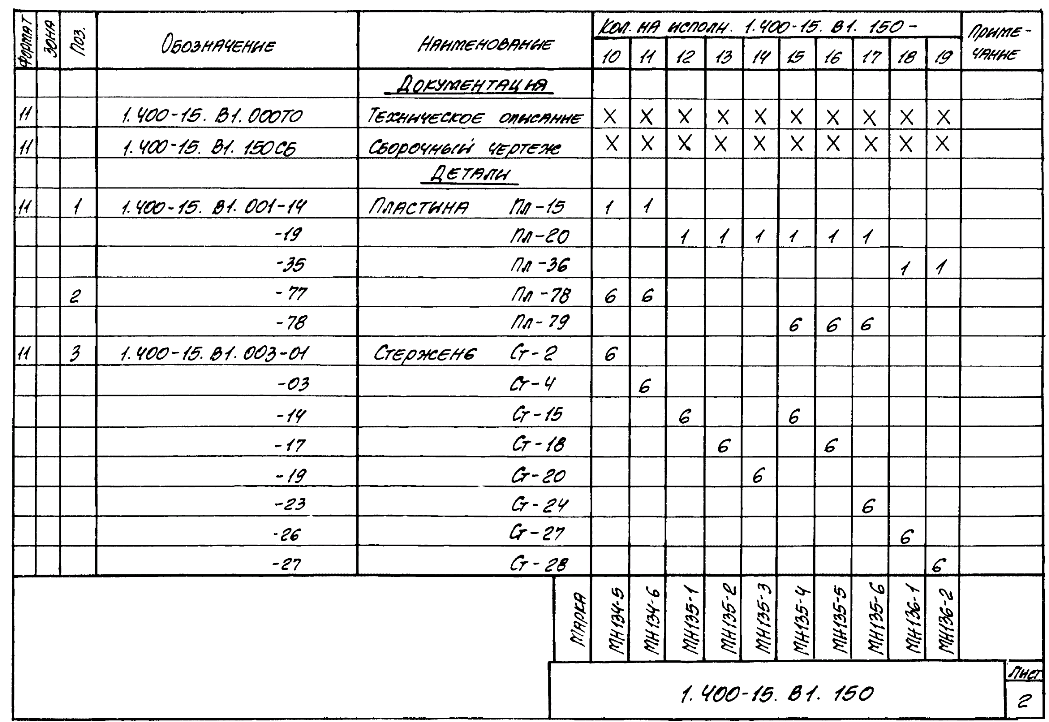

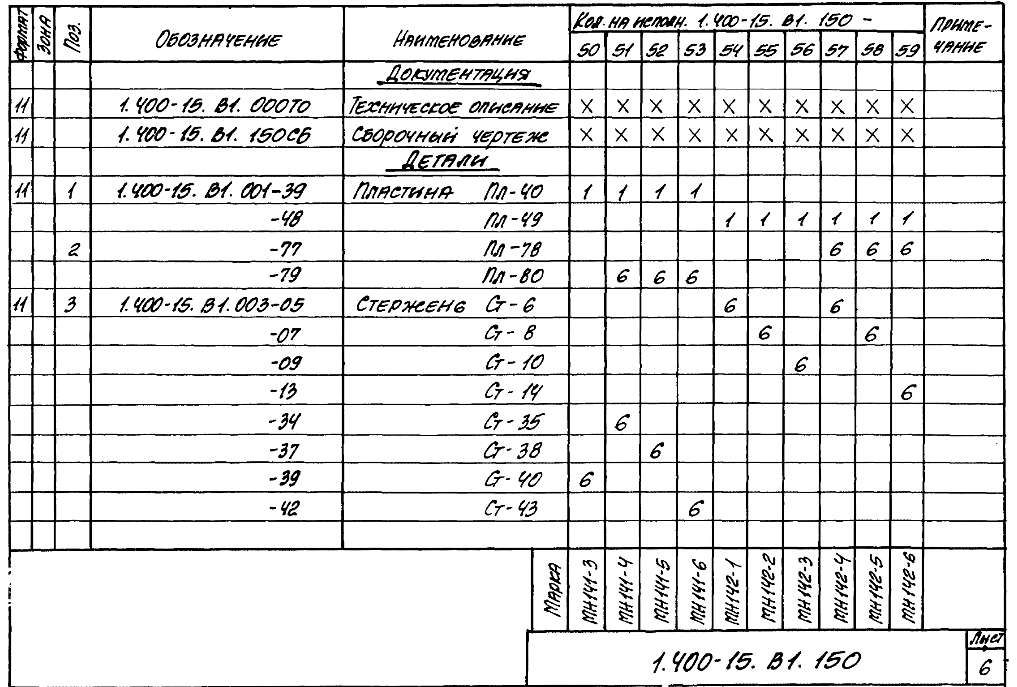

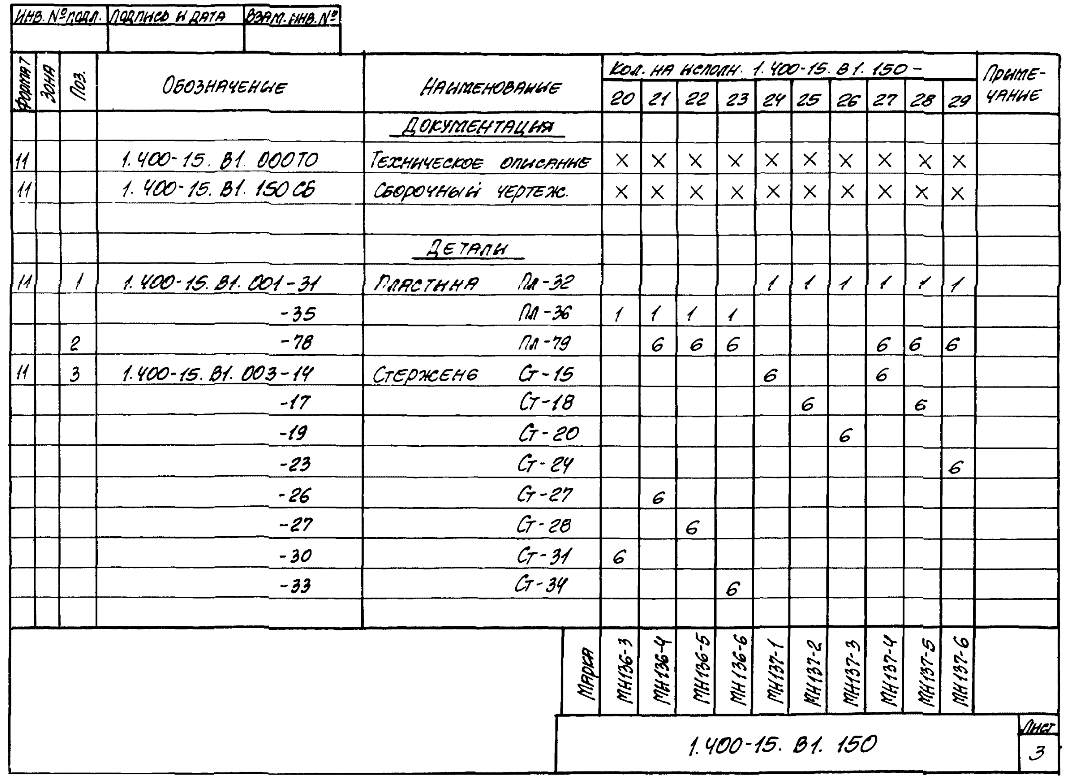

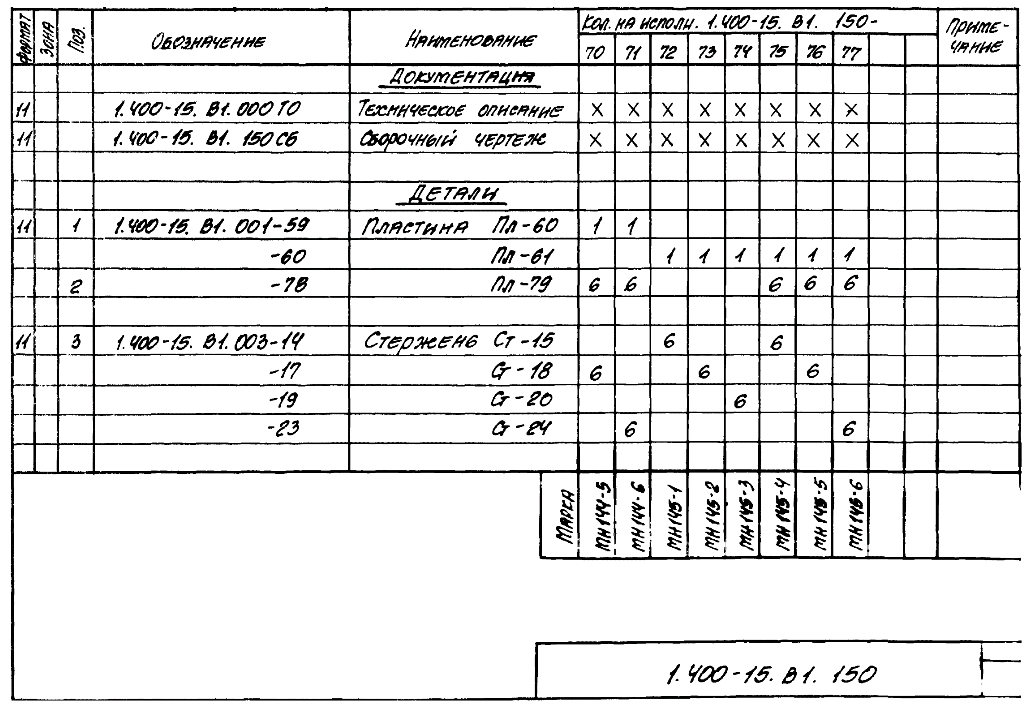

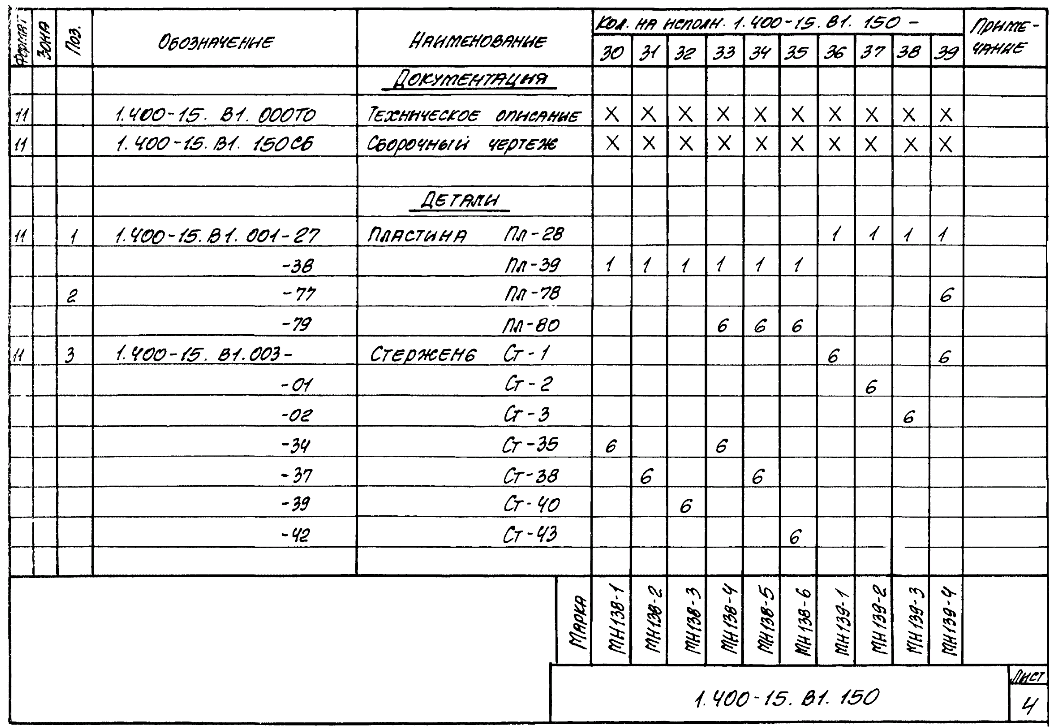

Изделие закладное МН133 – МН145 – 41 стр

1056 × 768 пикс.     Открыть в новом окне
1049 × 722 пикс.     Открыть в новом окне
1067 × 780 пикс.     Открыть в новом окне
1060 × 728 пикс.     Открыть в новом окне
1027 × 754 пикс.     Открыть в новом окне
1017 × 687 пикс.     Открыть в новом окне
1042 × 766 пикс.     Открыть в новом окне
1030 × 704 пикс.     Открыть в новом окне

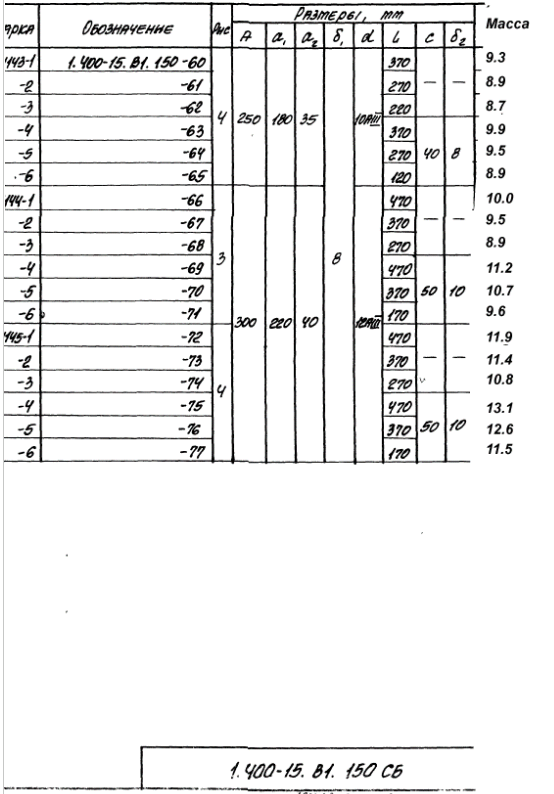

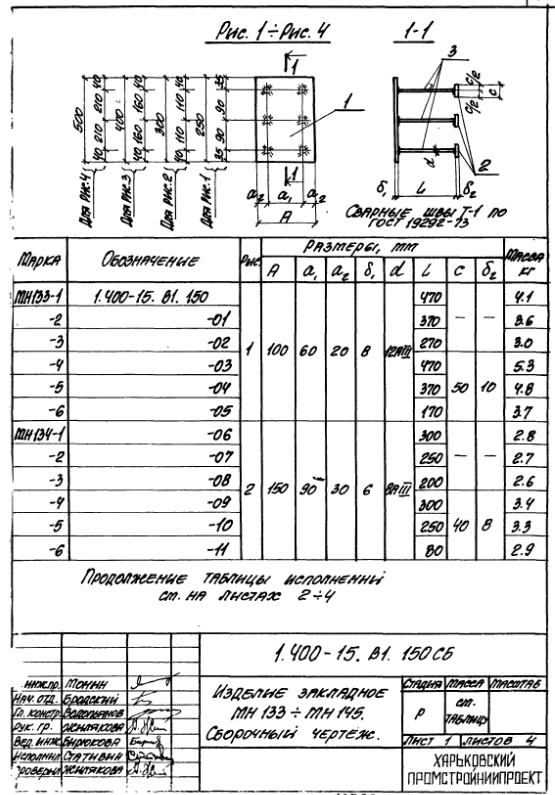

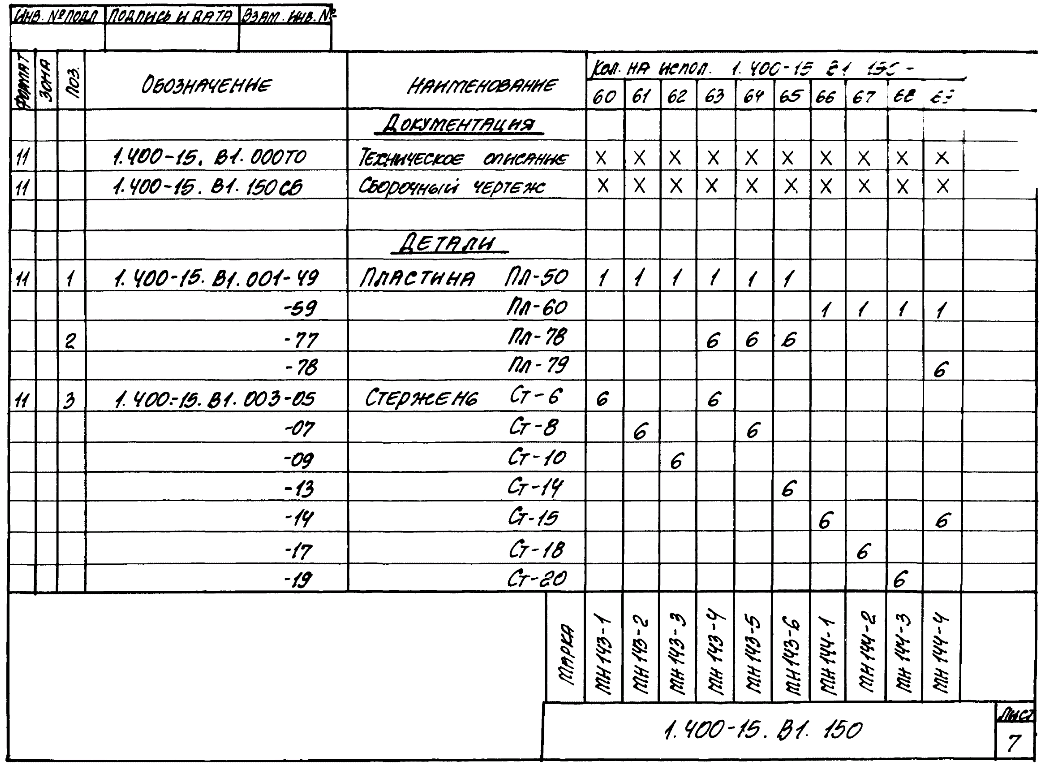

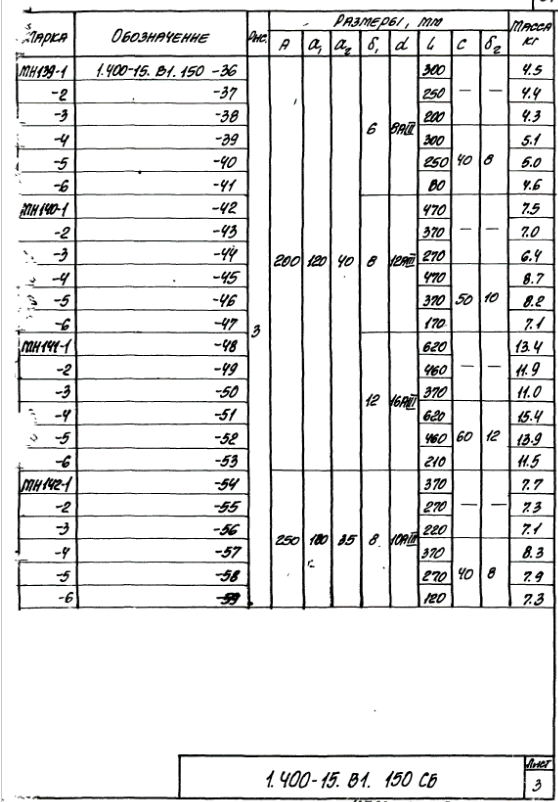

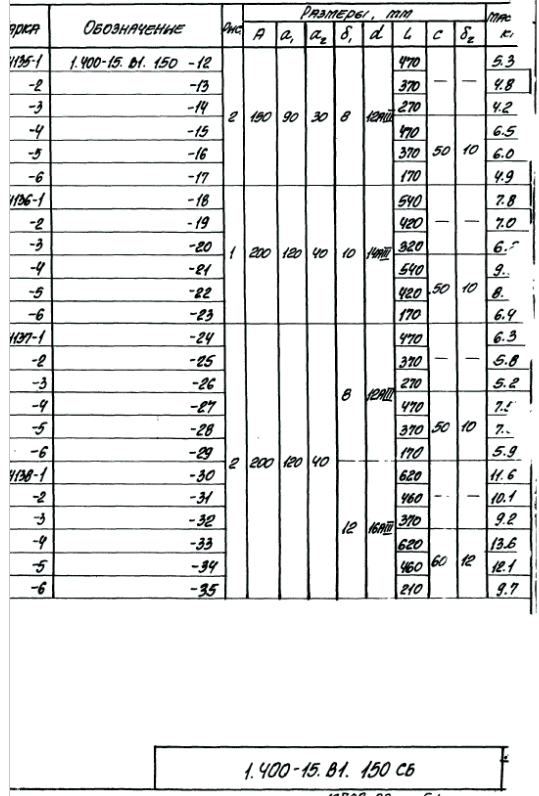

Изделие закладное МН133 – МН145. Сборочный чертеж – 49 стр

555 × 795 пикс.     Открыть в новом окне
539 × 796 пикс.     Открыть в новом окне
558 × 802 пикс.     Открыть в новом окне
554 × 794 пикс.     Открыть в новом окне

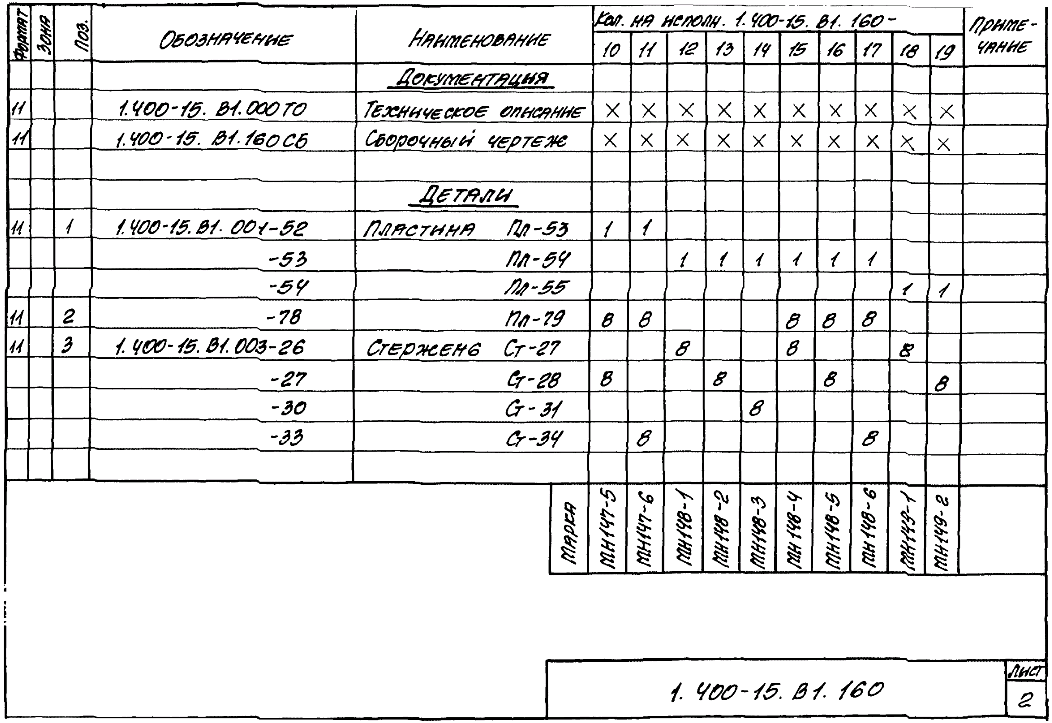

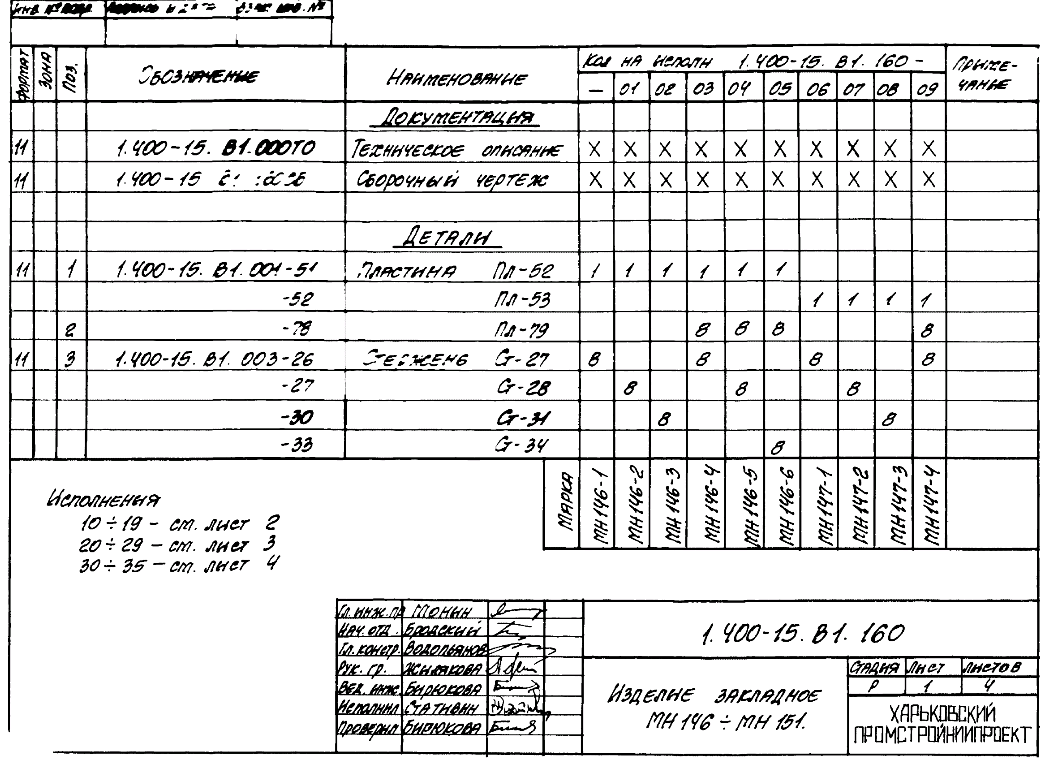

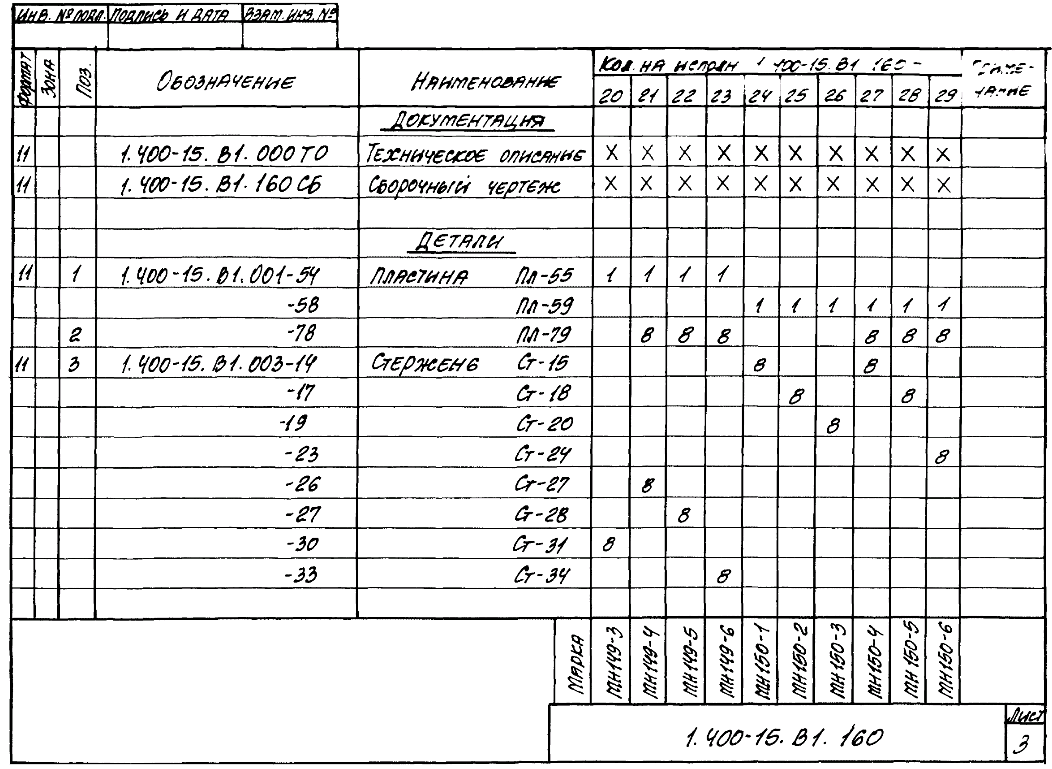

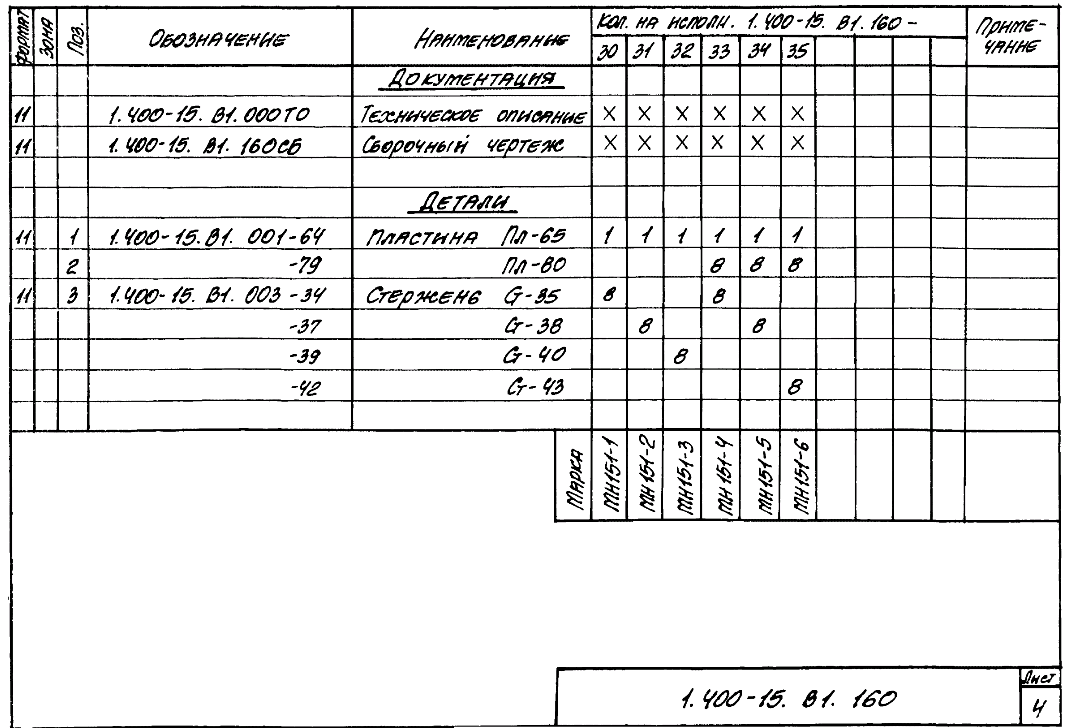

Изделие закладное МН146 – МН151 – 53 стр

1046 × 759 пикс.     Открыть в новом окне
1052 × 723 пикс.     Открыть в новом окне
1052 × 769 пикс.     Открыть в новом окне
1065 × 728 пикс.     Открыть в новом окне

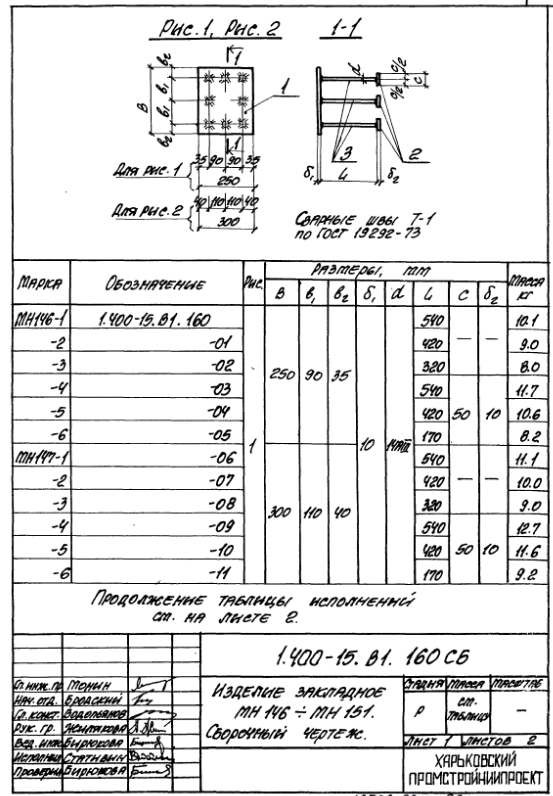

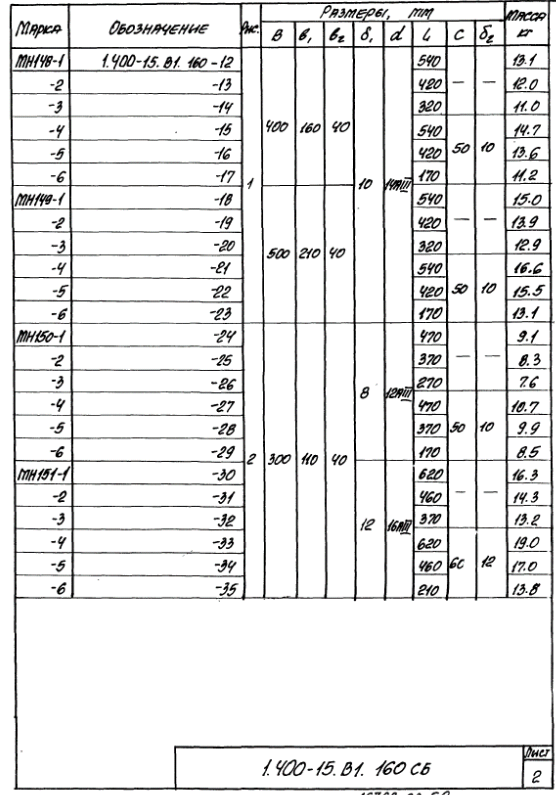

Изделие закладное МН146 – МН151. Сборочный чертеж – 57 стр

553 × 796 пикс.     Открыть в новом окне
556 × 795 пикс.     Открыть в новом окне

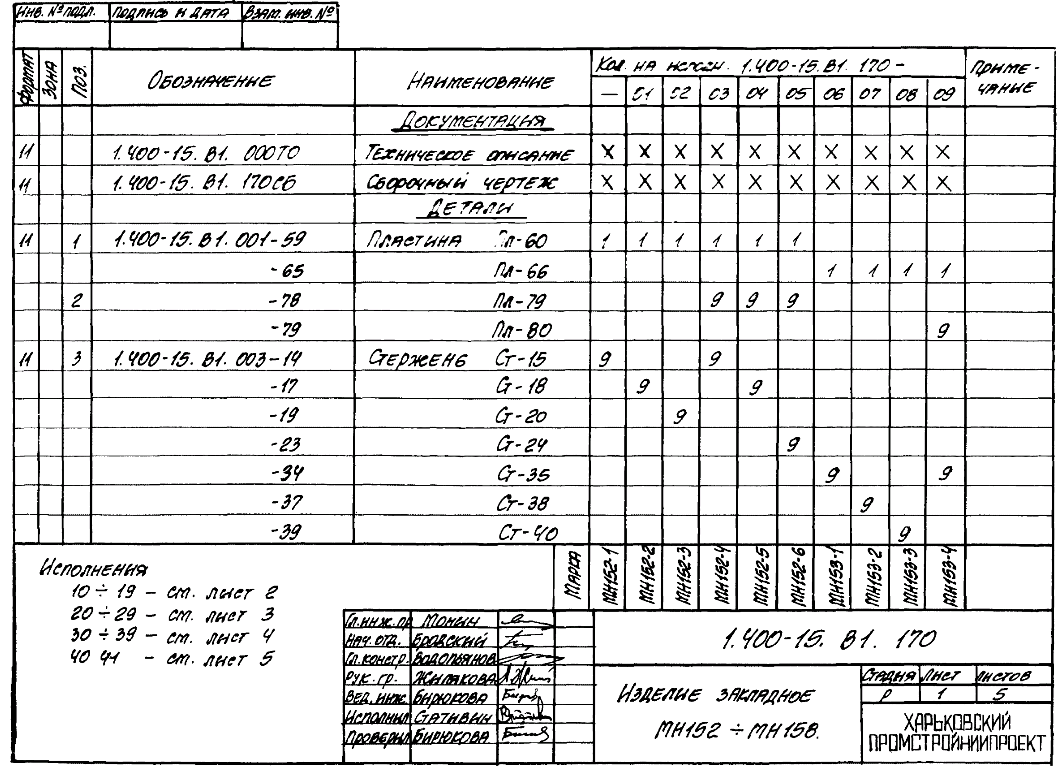

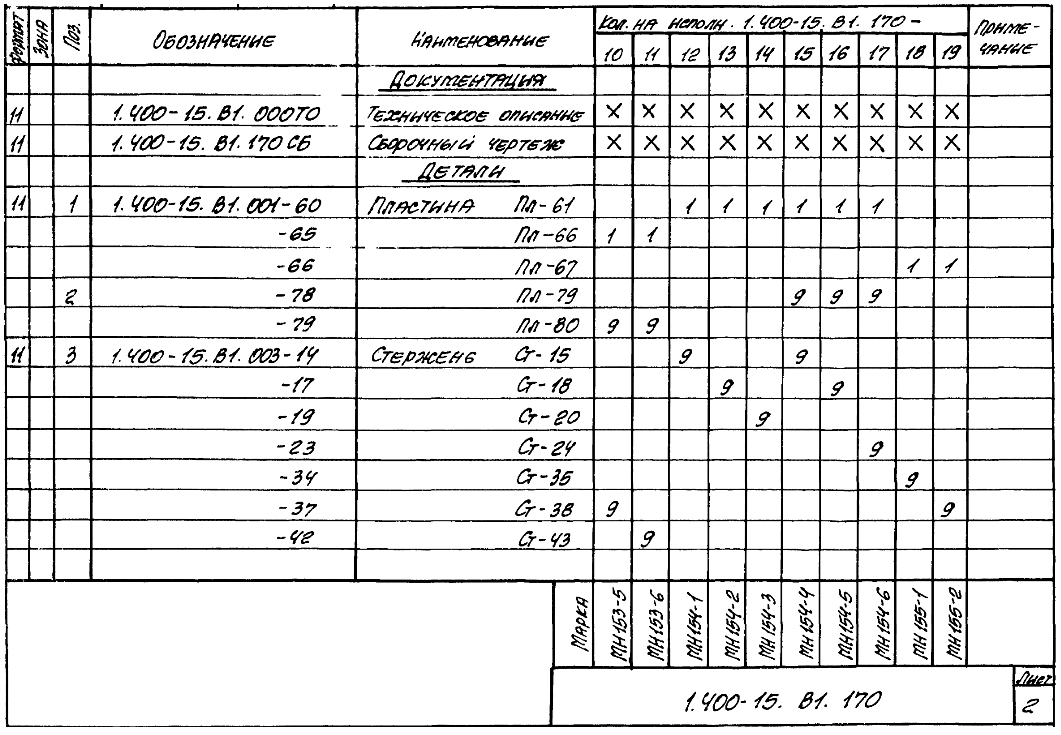

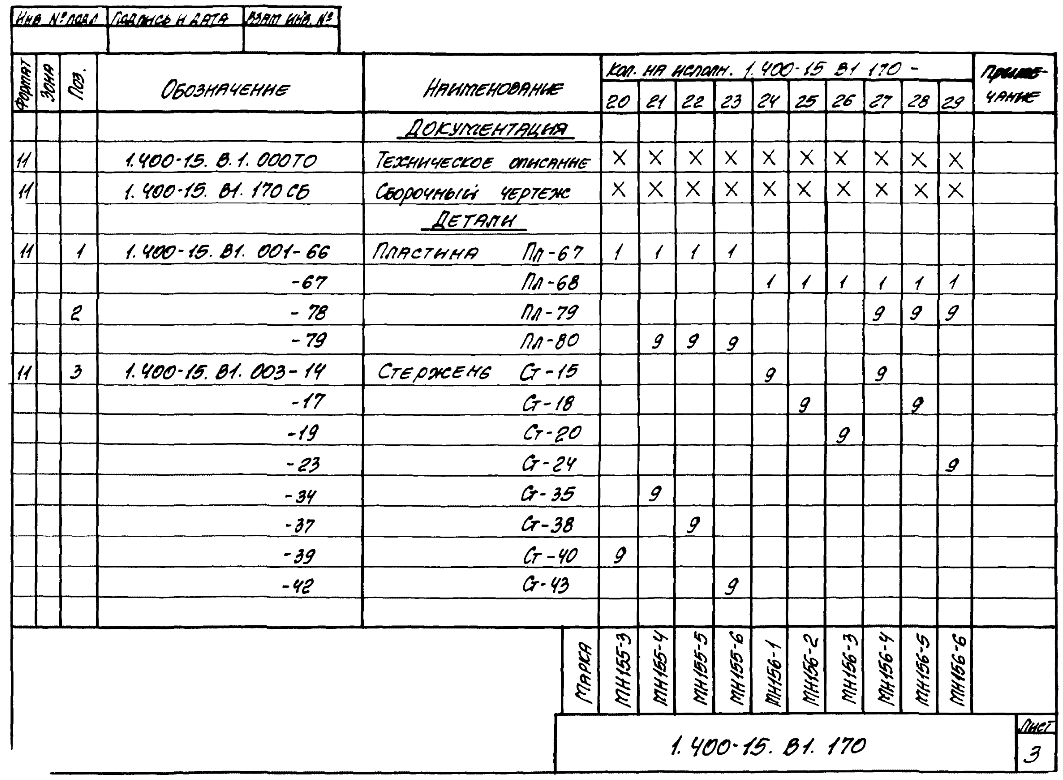

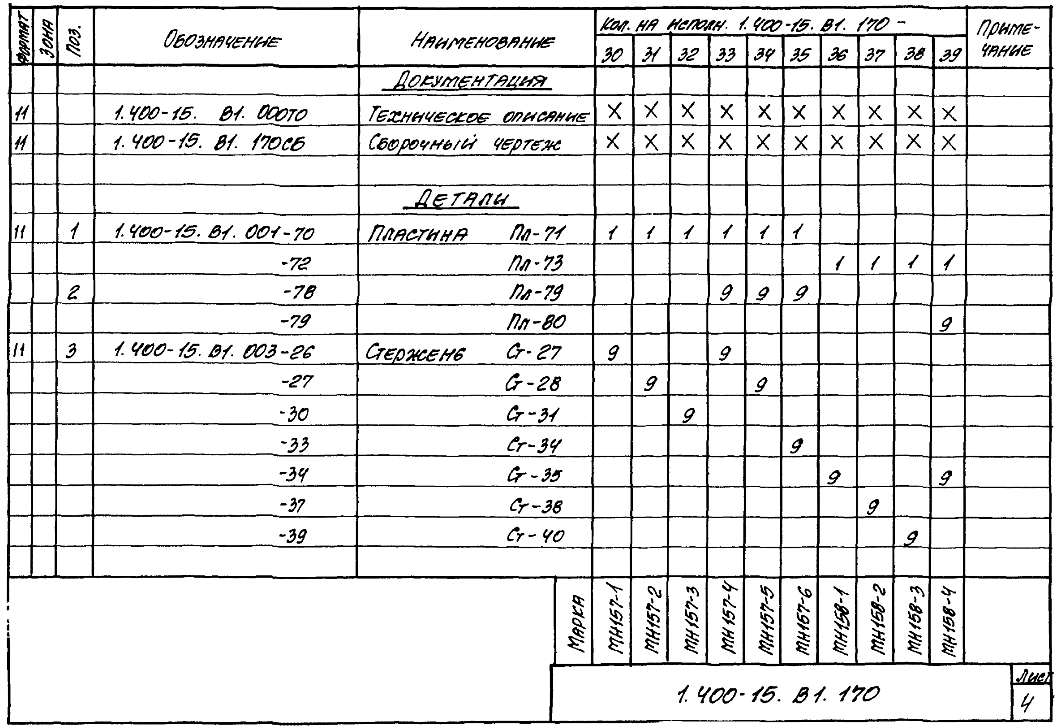

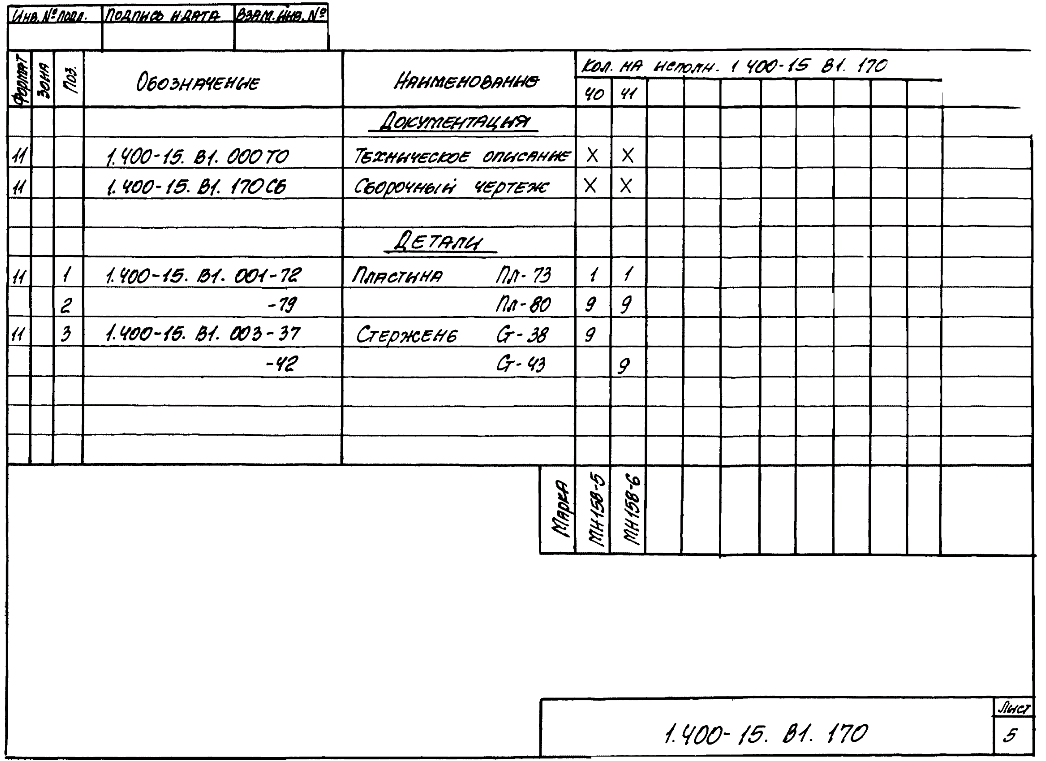

Изделие закладное МН152 – МН158 – 59 стр

1064 × 769 пикс.     Открыть в новом окне
1061 × 735 пикс.     Открыть в новом окне
1063 × 780 пикс.     Открыть в новом окне
1059 × 726 пикс.     Открыть в новом окне
1046 × 761 пикс.     Открыть в новом окне

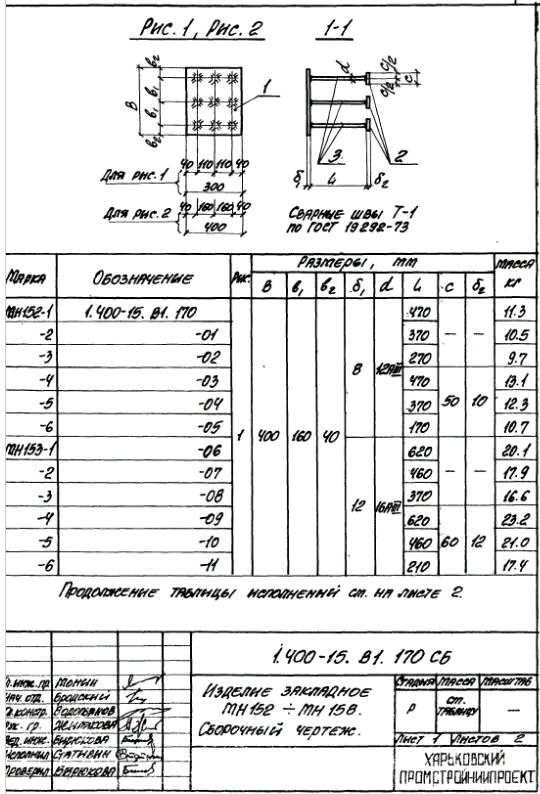

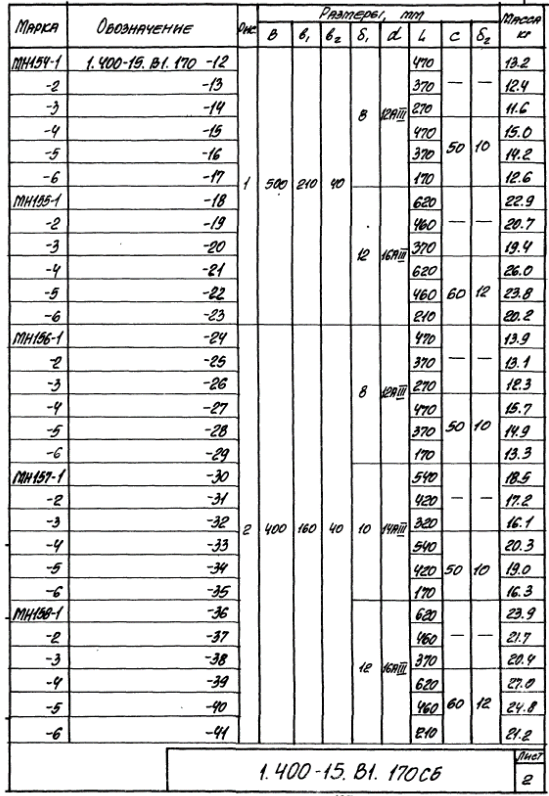

Изделие закладное МН152 – МН158. Сборочный чертеж – 64 стр

540 × 794 пикс.     Открыть в новом окне
549 × 796 пикс.     Открыть в новом окне

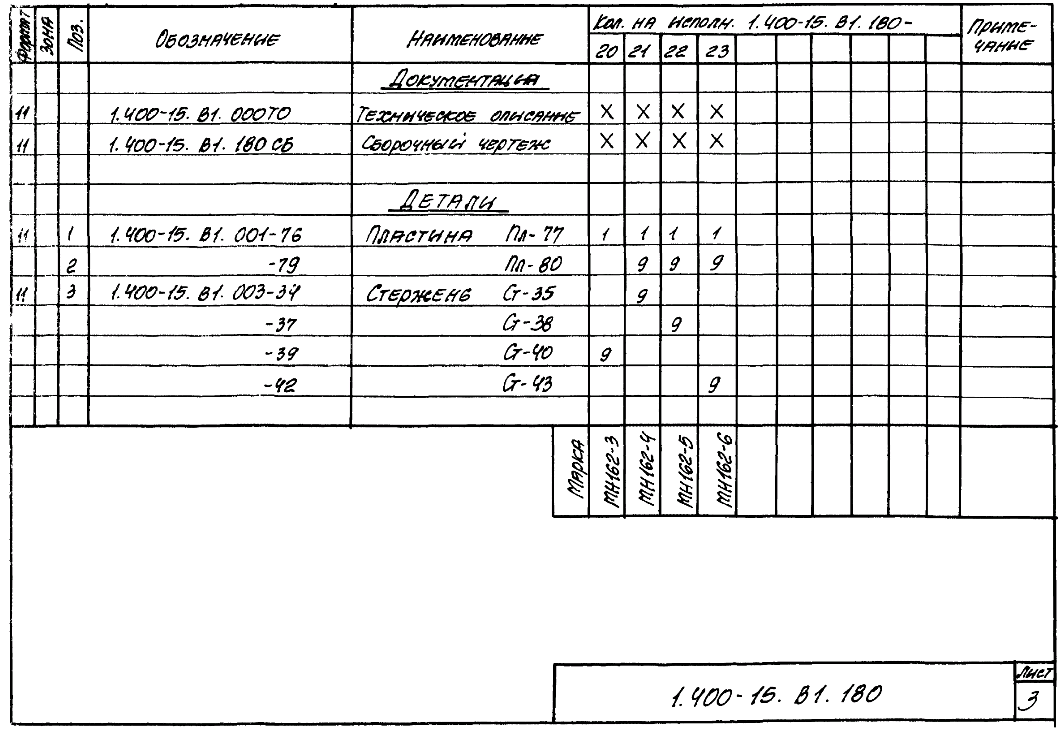

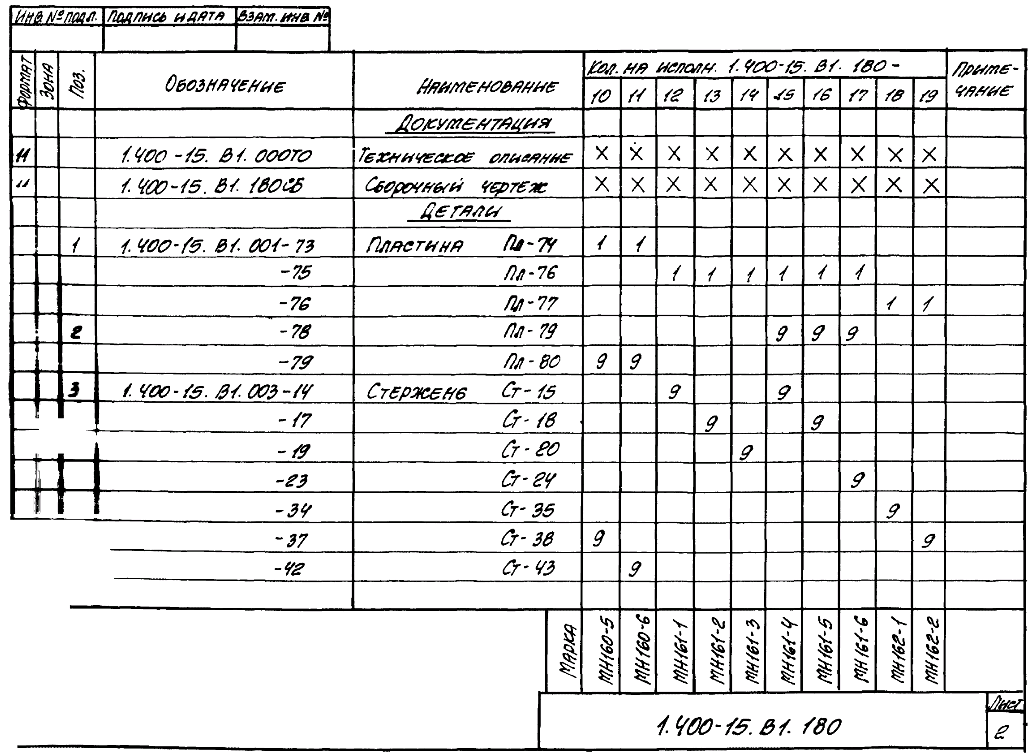

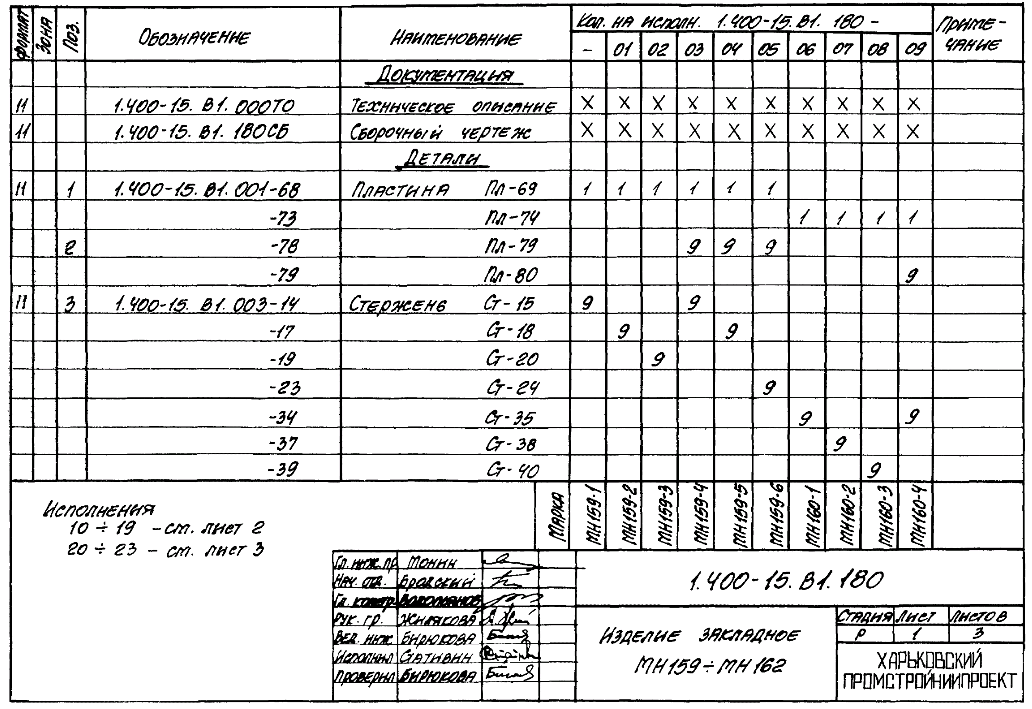

Изделие закладное МН159 – МН162 – 66 стр

1032 × 709 пикс.     Открыть в новом окне
1034 × 755 пикс.     Открыть в новом окне
1062 × 729 пикс.     Открыть в новом окне

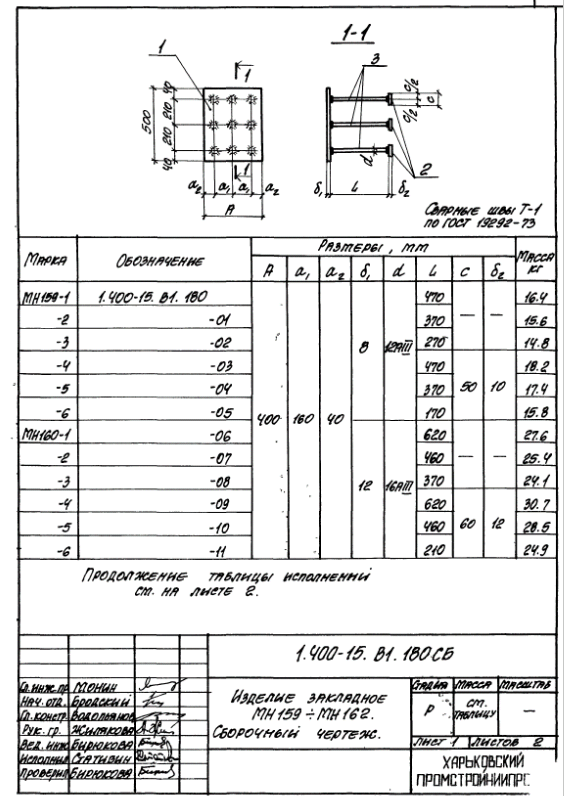

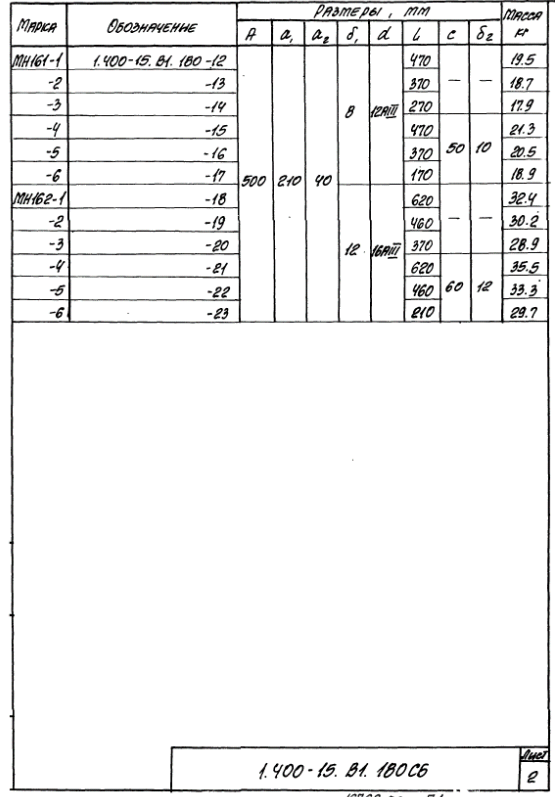

Изделие закладное МН159 – МН162. Сборочный чертеж – 69 стр

564 × 796 пикс.     Открыть в новом окне
555 × 797 пикс.     Открыть в новом окне

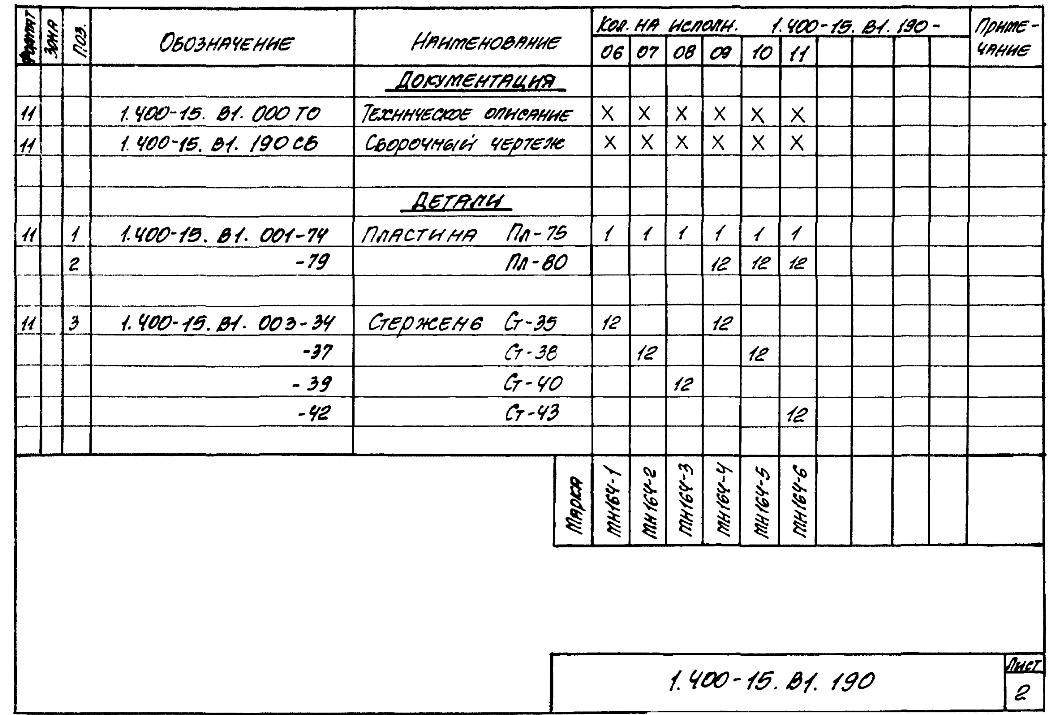

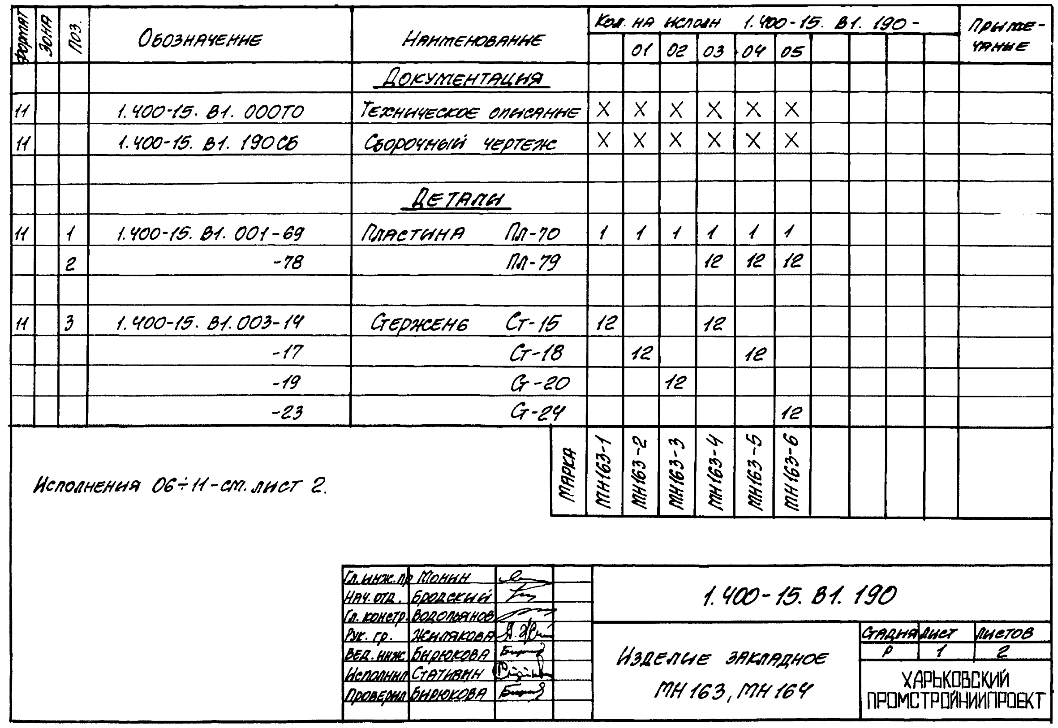

Изделие закладное МН163, МН164 – 71 стр

1058 × 728 пикс.     Открыть в новом окне
1051 × 715 пикс.     Открыть в новом окне

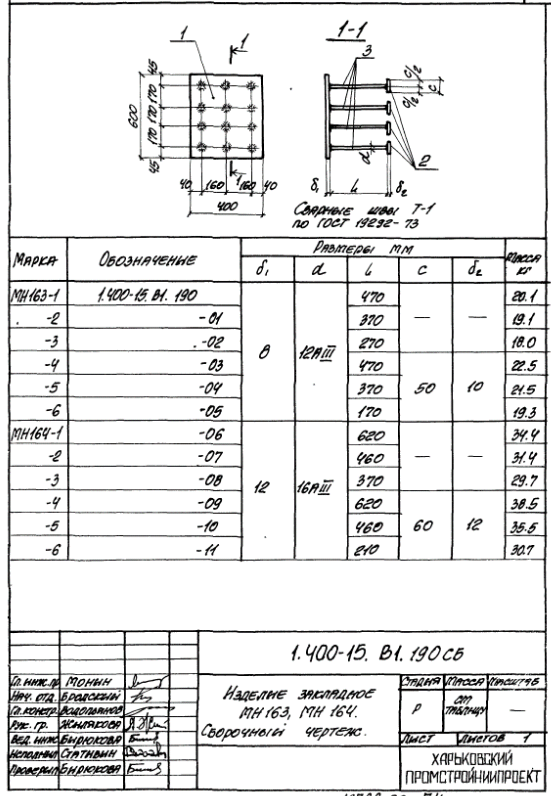

Изделие закладное МН163, МН164. Сборочный чертеж – 73 стр

551 × 796 пикс.     Открыть в новом окне

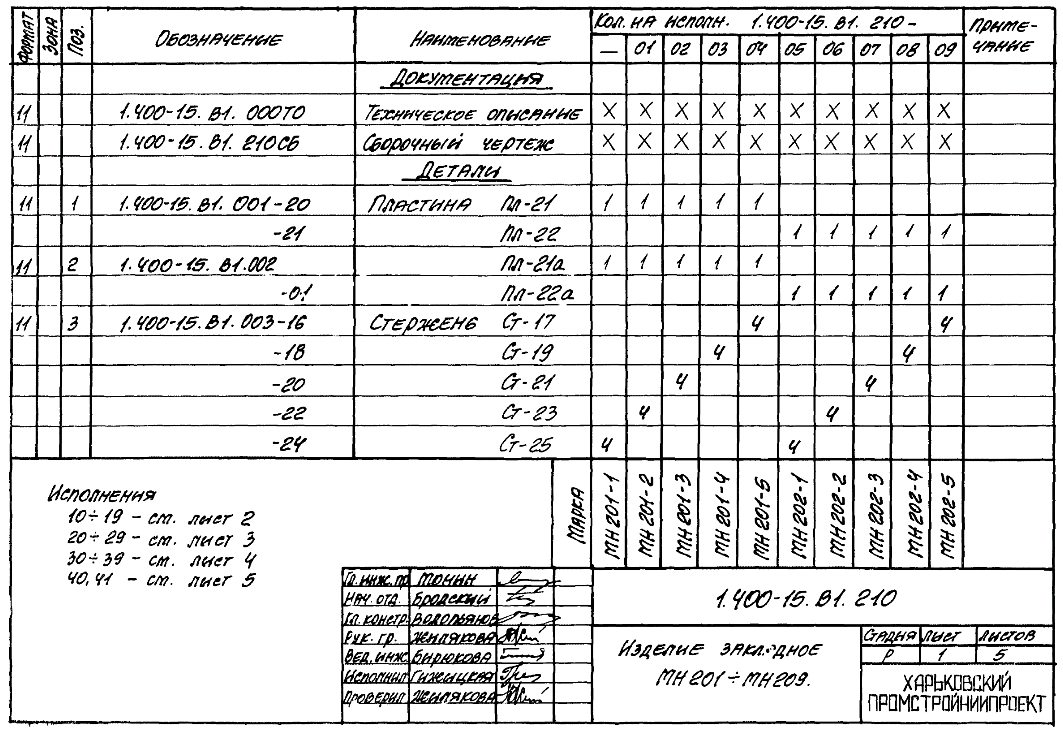

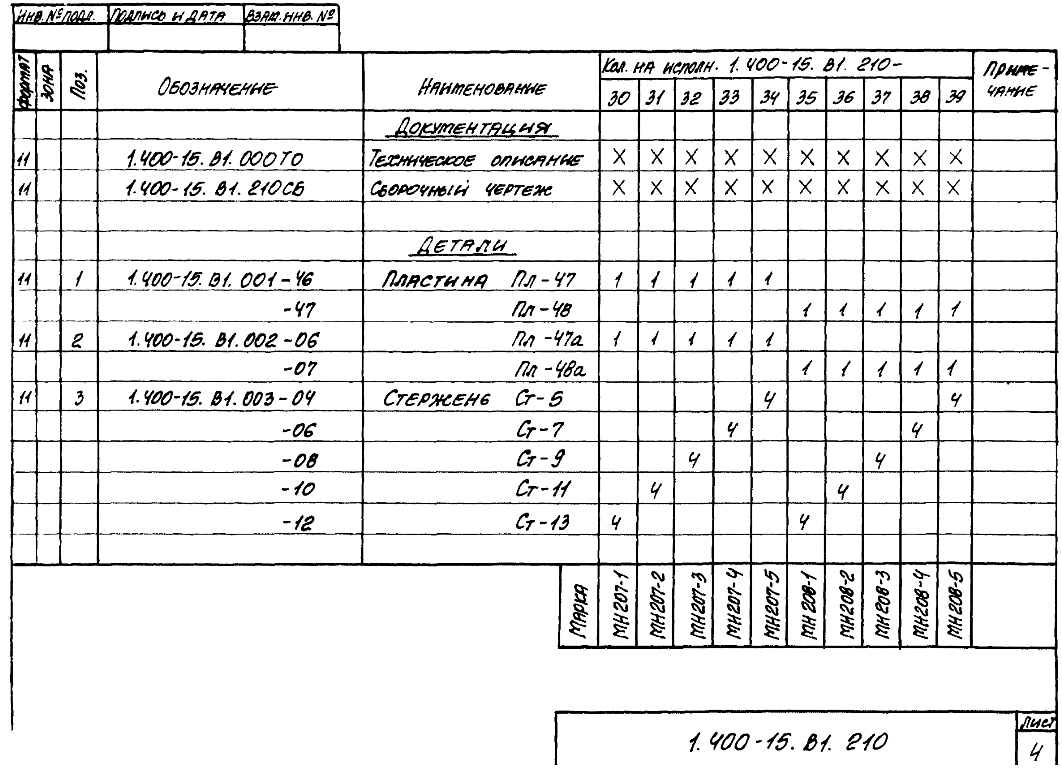

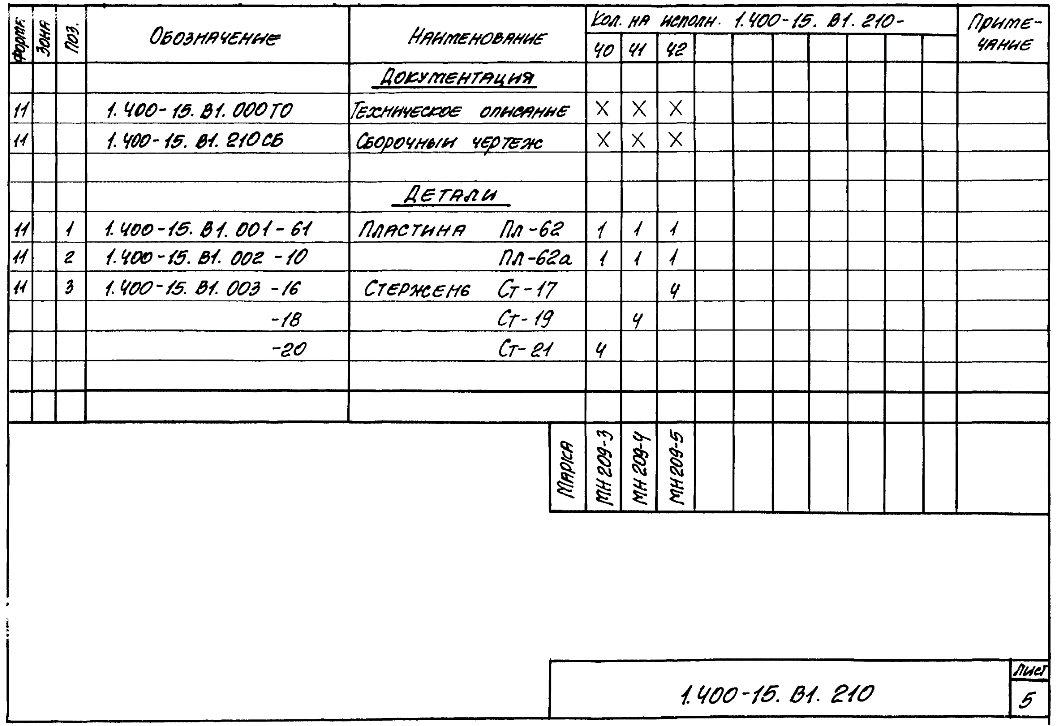

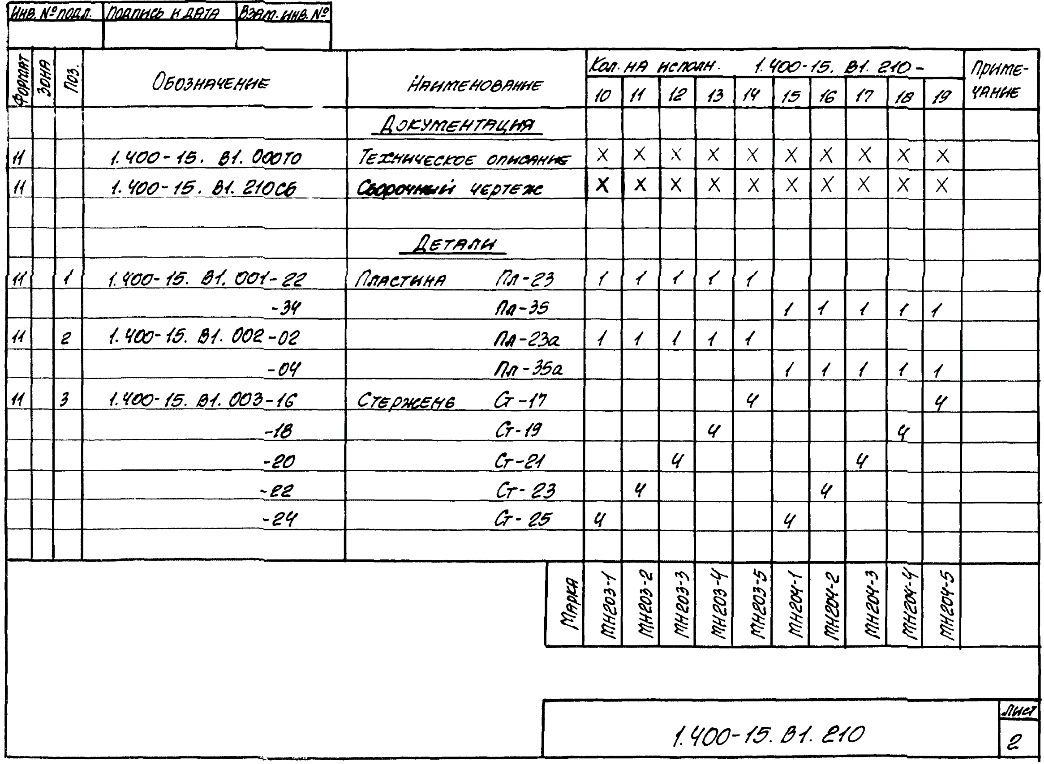

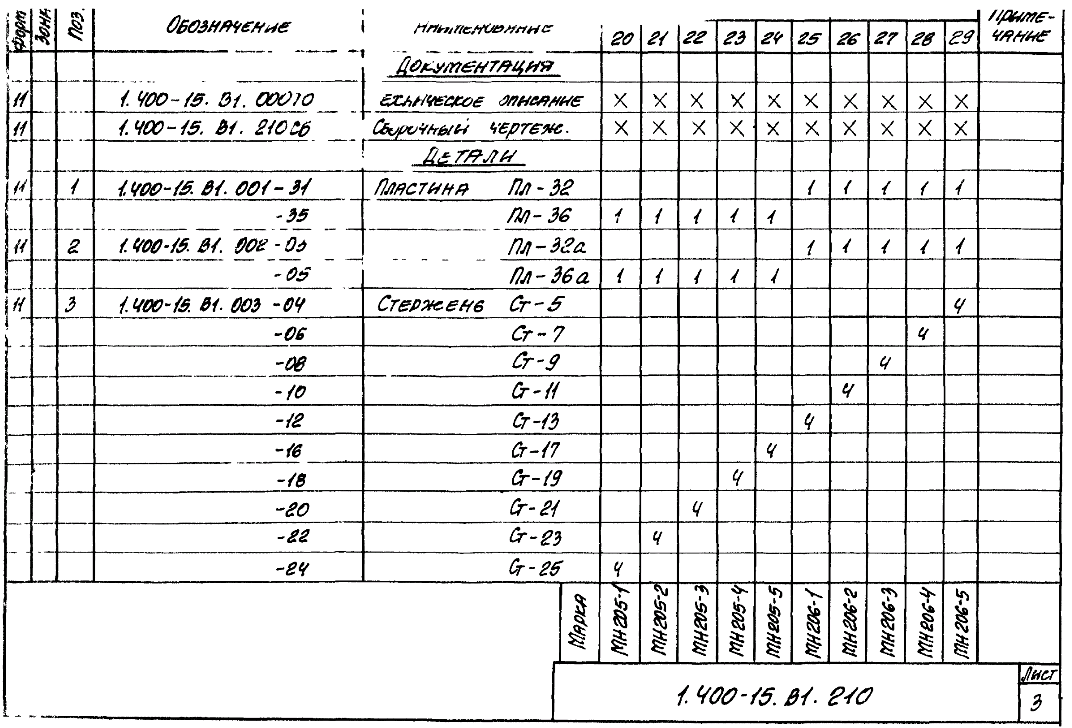

Изделие закладное МН201 – МН209 – 74 стр

1063 × 732 пикс.     Открыть в новом окне
1044 × 764 пикс.     Открыть в новом окне
1072 × 728 пикс.     Открыть в новом окне
1062 × 769 пикс.     Открыть в новом окне
1058 × 726 пикс.     Открыть в новом окне

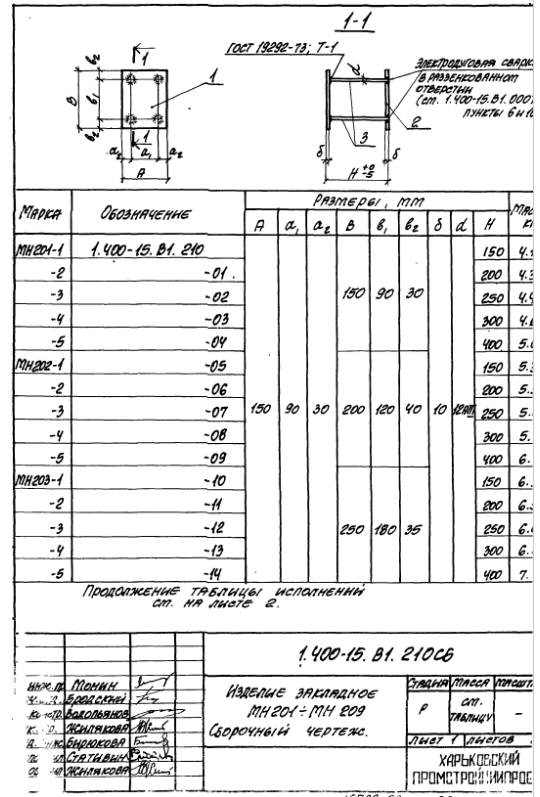

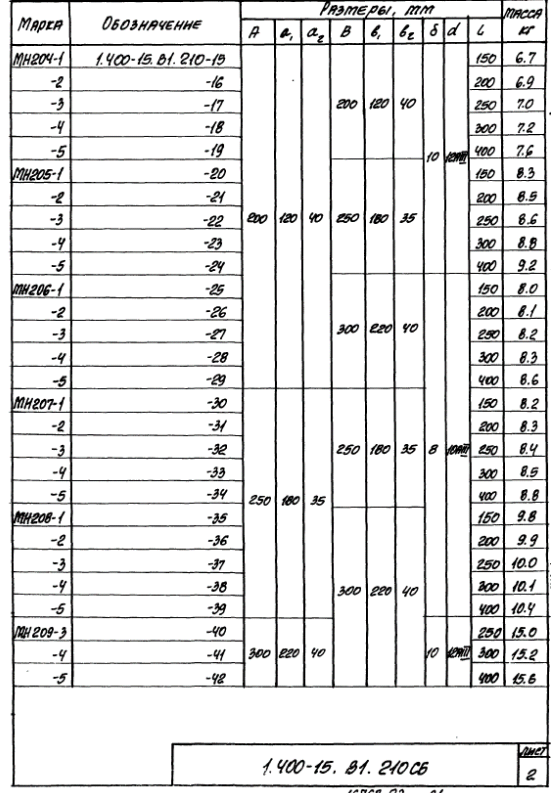

Изделие закладное МН201 – МН209. Сборочный чертеж – 79 стр

540 × 797 пикс.     Открыть в новом окне
551 × 793 пикс.     Открыть в новом окне

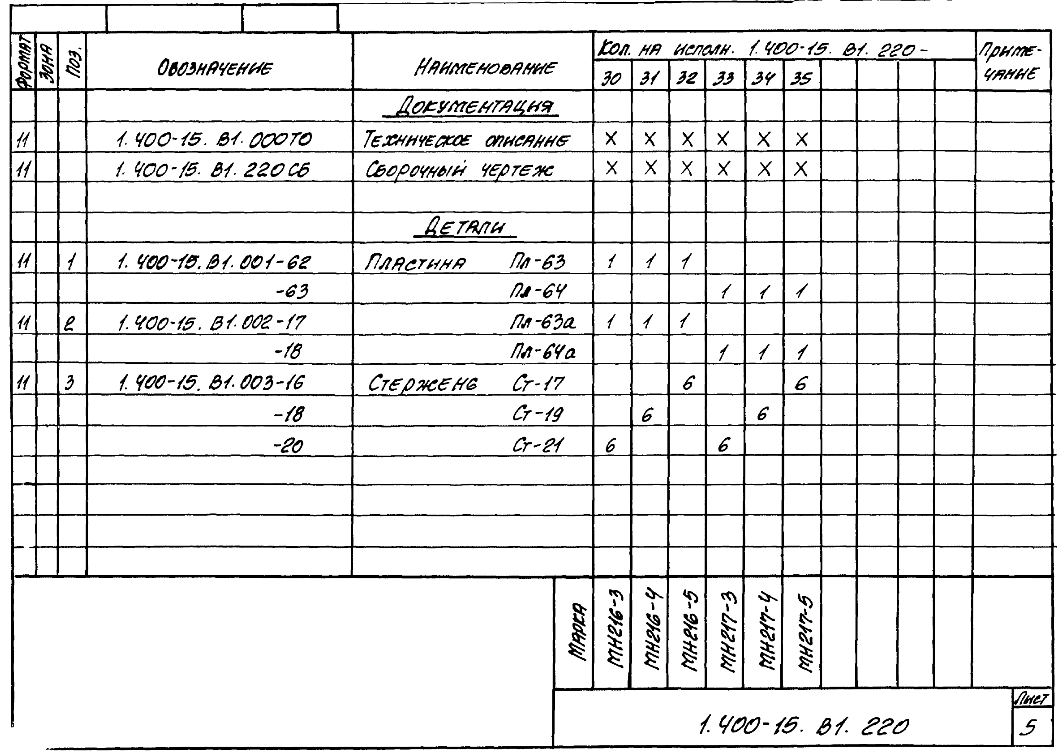

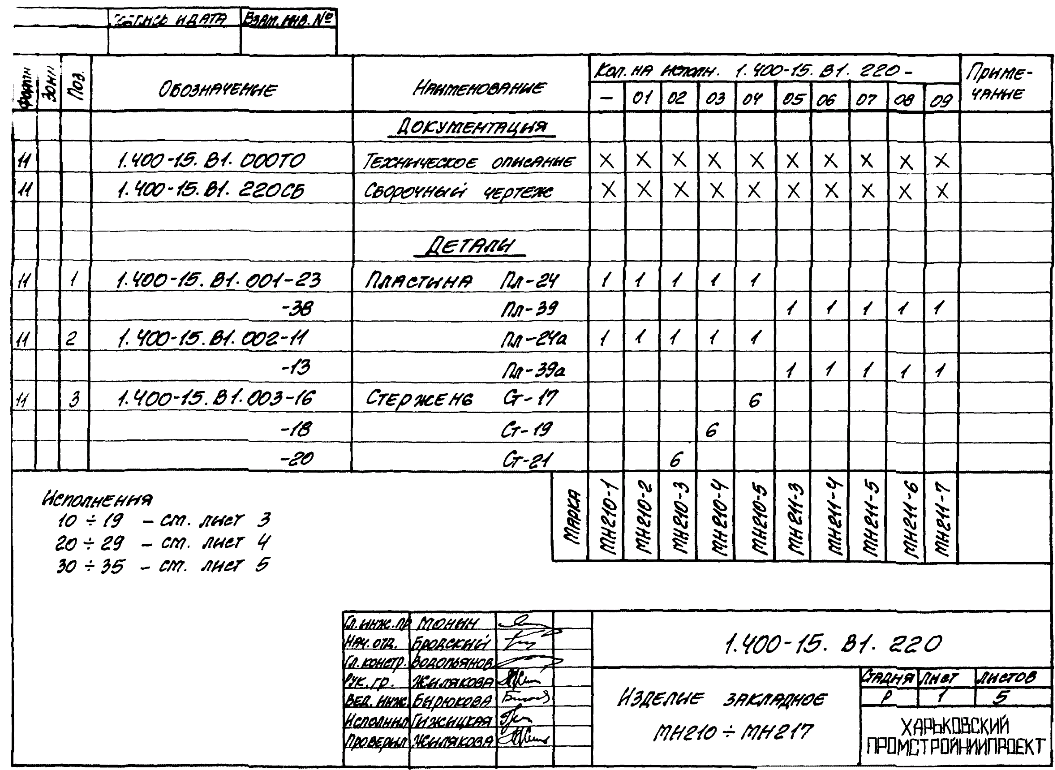

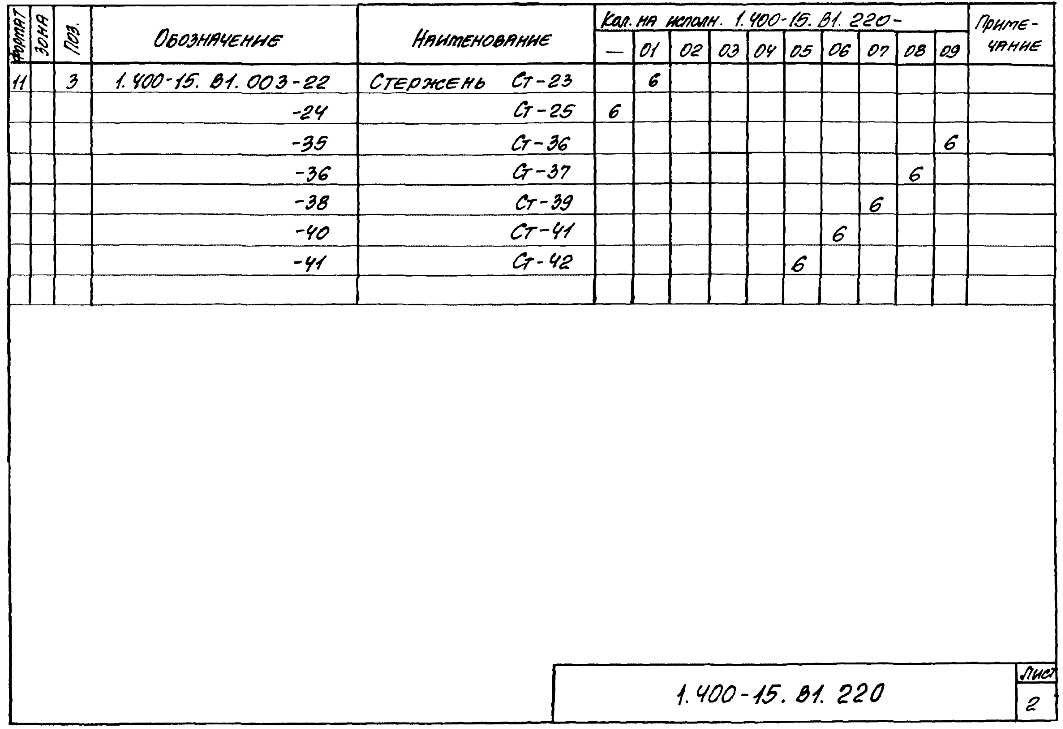

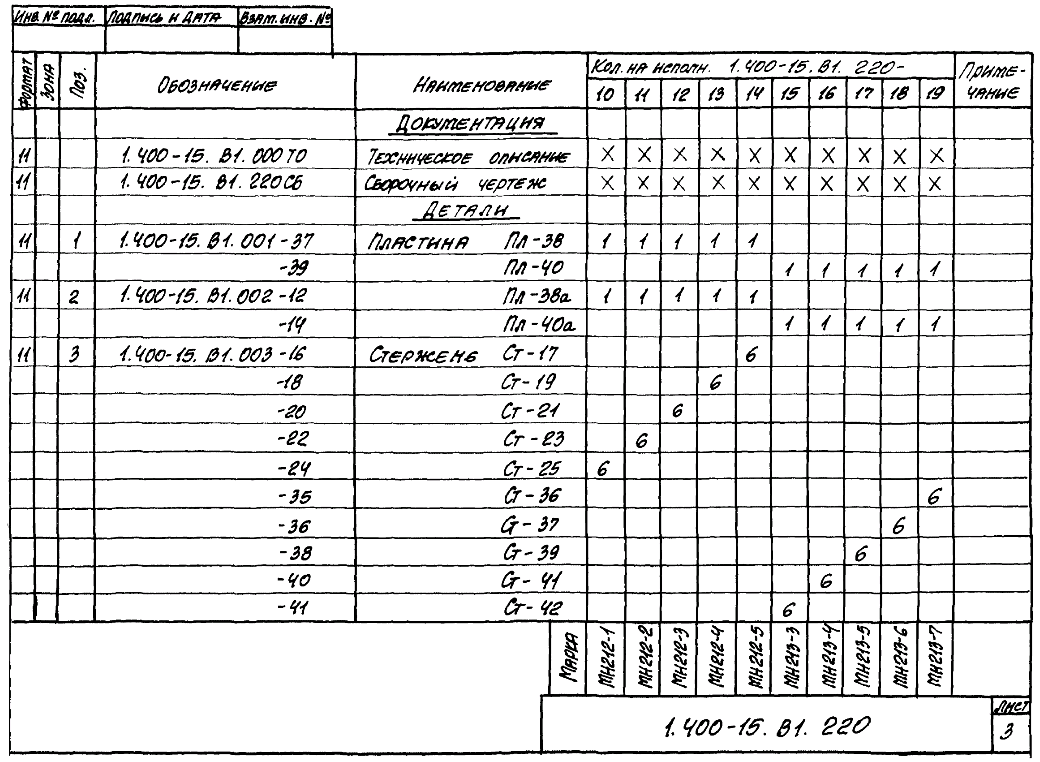

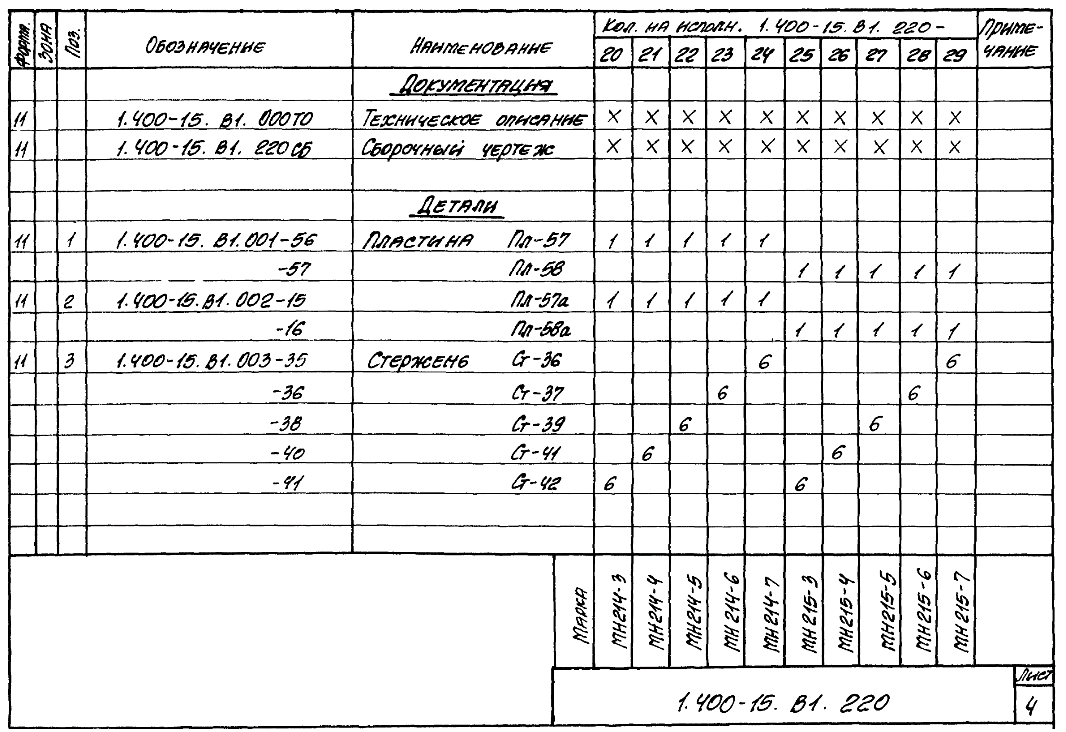

Изделие закладное МН210 – МН217 – 81 стр

1055 × 770 пикс.     Открыть в новом окне
1063 × 729 пикс.     Открыть в новом окне
1040 × 762 пикс.     Открыть в новом окне
1066 × 732 пикс.     Открыть в новом окне
1064 × 752 пикс.     Открыть в новом окне

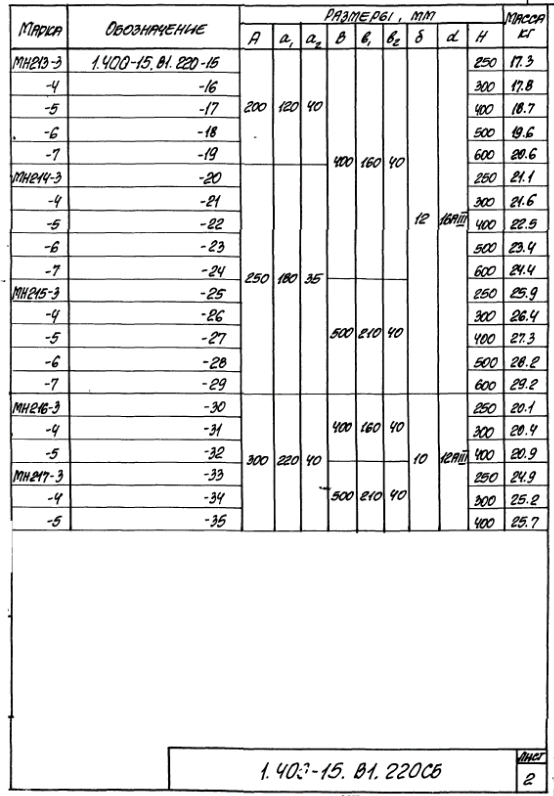

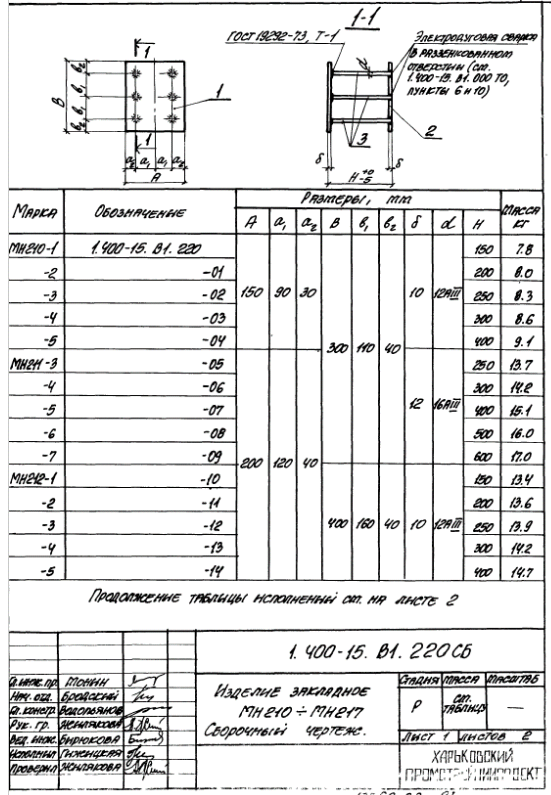

Изделие закладное МН210 – МН217. Сборочный чертеж – 86 стр

551 × 795 пикс.     Открыть в новом окне
554 × 796 пикс.     Открыть в новом окне

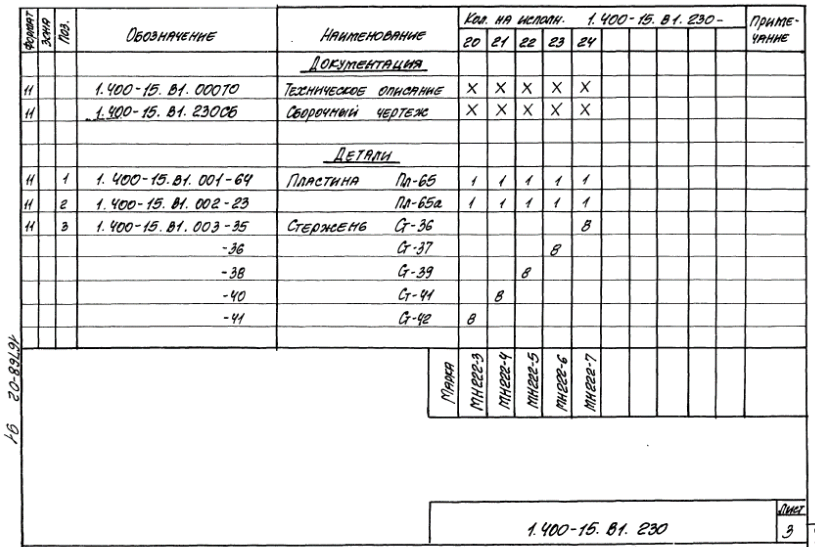

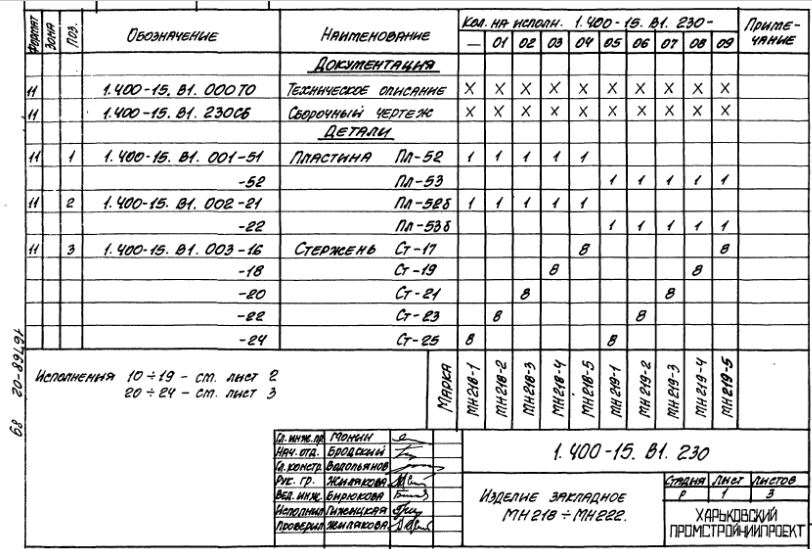

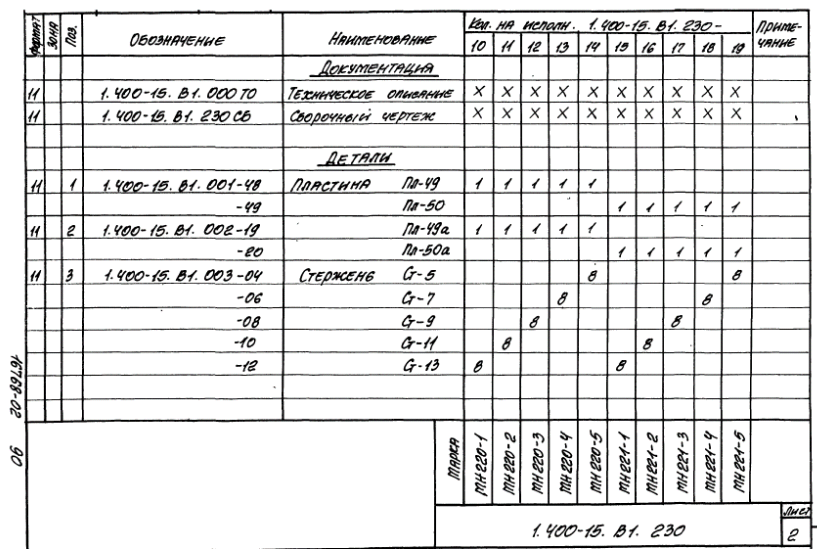

Изделие закладное МН218 – МН222 – 88 стр

812 × 549 пикс.     Открыть в новом окне
817 × 549 пикс.     Открыть в новом окне
815 × 547 пикс.     Открыть в новом окне

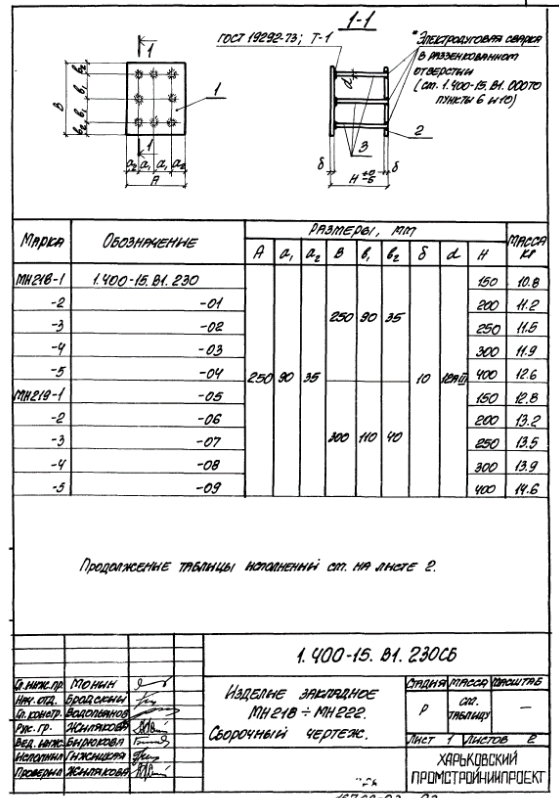

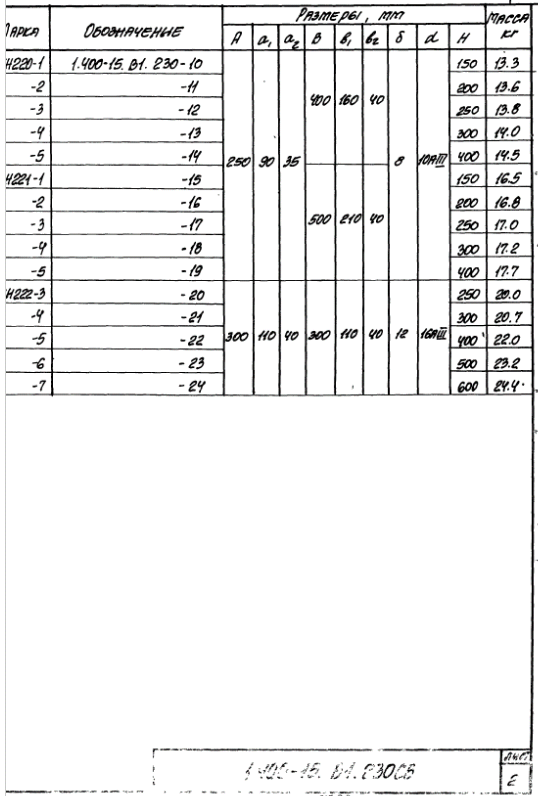

Изделие закладное МН218 – МН222. Сборочный чертеж – 91 стр

559 × 798 пикс.     Открыть в новом окне
538 × 796 пикс.     Открыть в новом окне

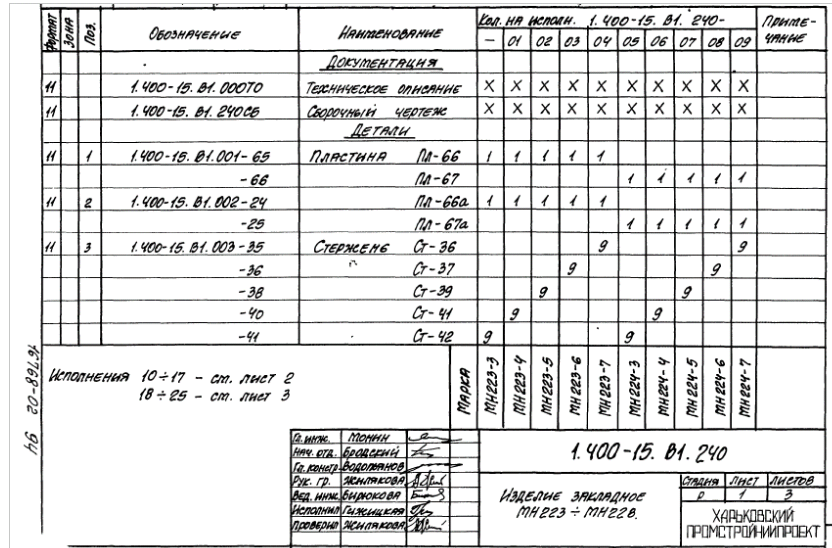

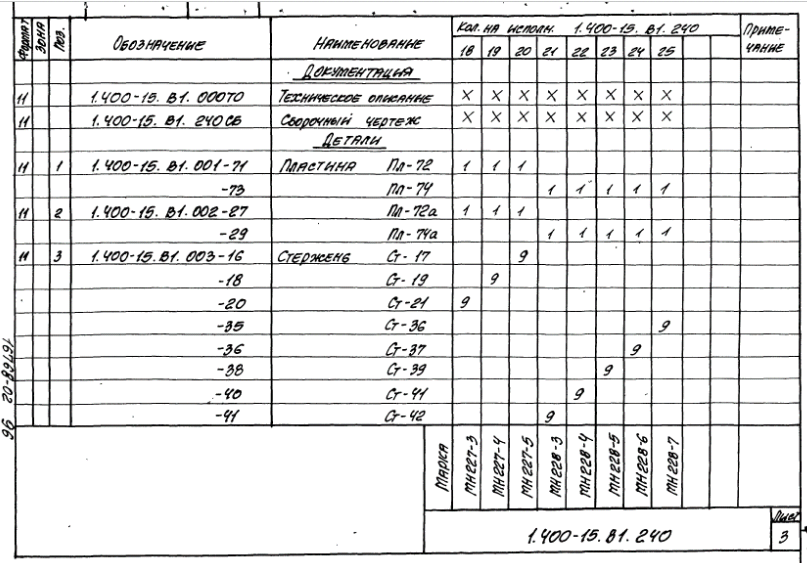

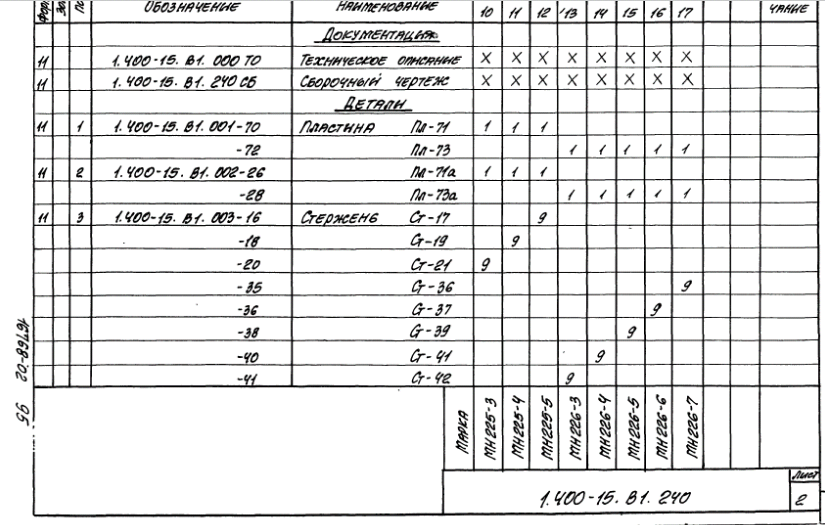

Изделие закладное МН223 – МН228 – 93 стр

832 × 548 пикс.     Открыть в новом окне
825 × 525 пикс.     Открыть в новом окне
807 × 563 пикс.     Открыть в новом окне

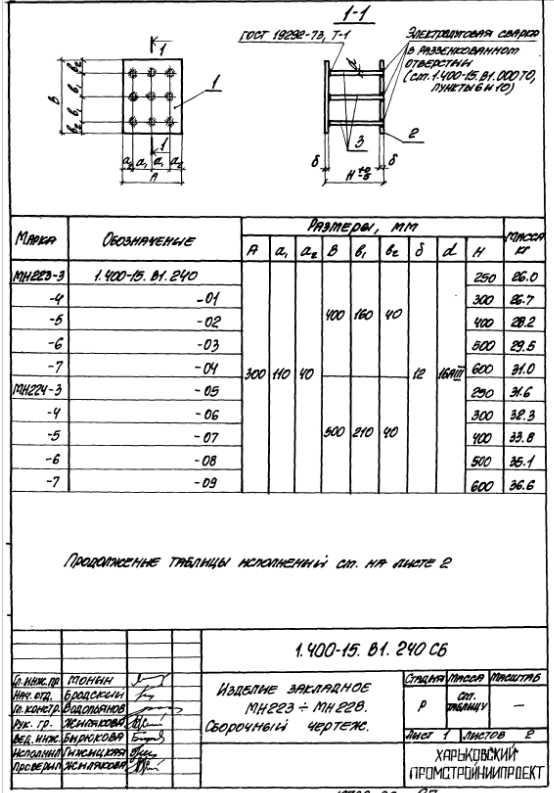

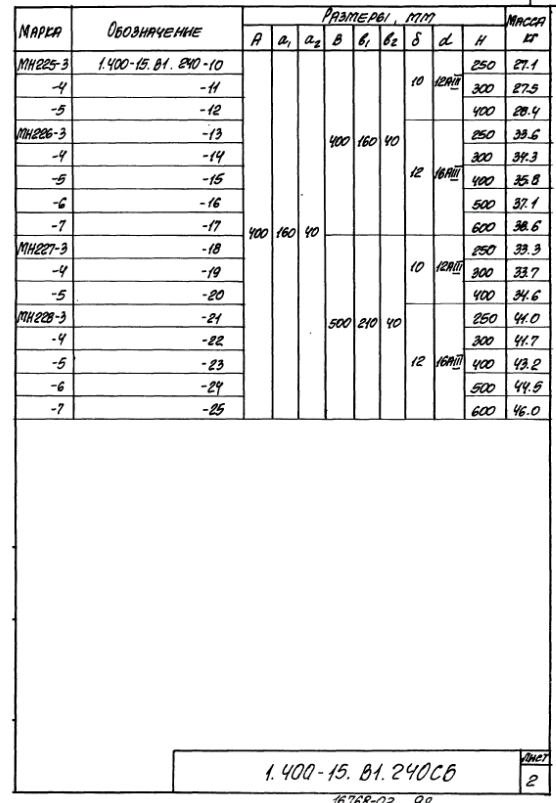

Изделие закладное МН223 – МН228. Сборочный чертеж – 96 стр

554 × 793 пикс.     Открыть в новом окне
556 × 803 пикс.     Открыть в новом окне

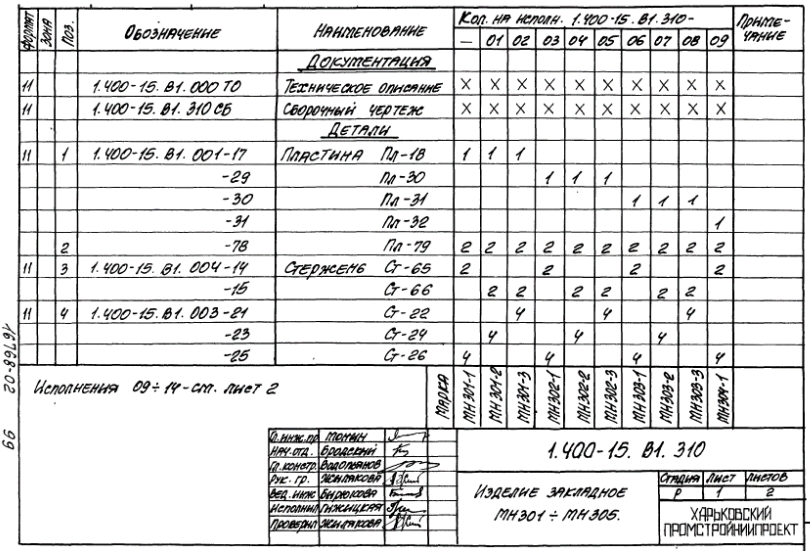

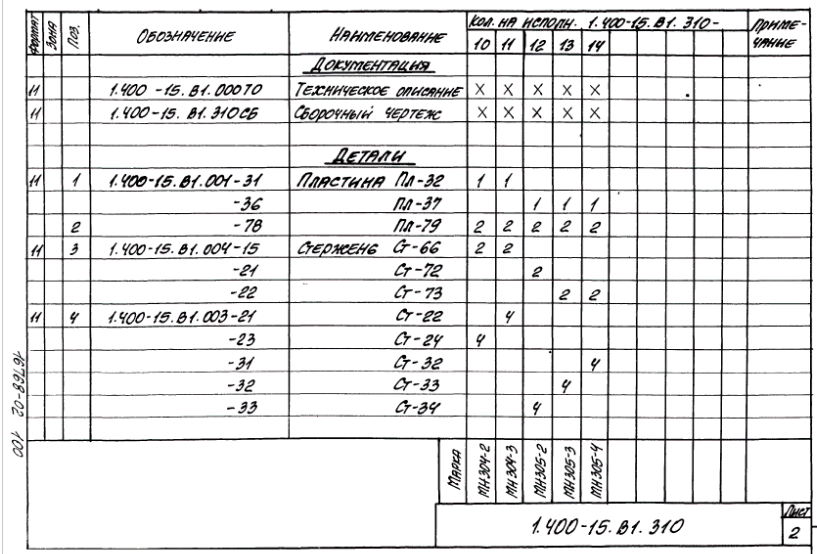

Изделие закладное МН301 – МН305 – 98 стр

810 × 551 пикс.     Открыть в новом окне
817 × 554 пикс.     Открыть в новом окне

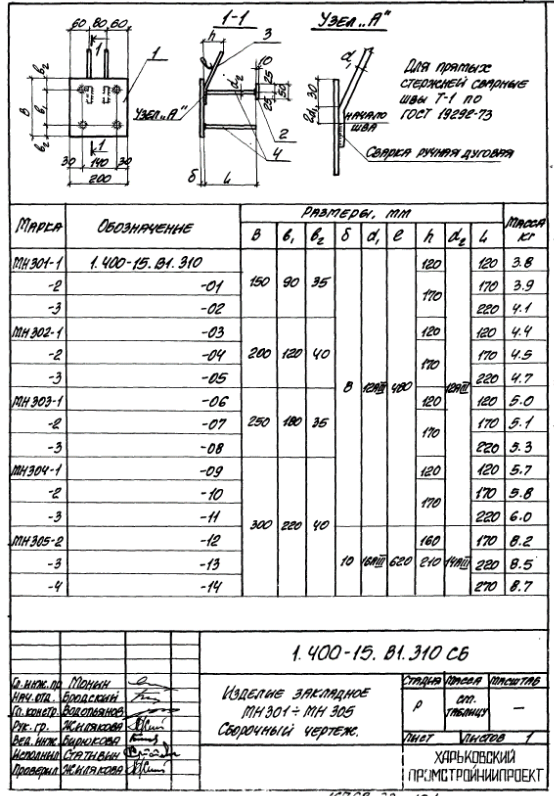

Изделие закладное МН301 – МН305. Сборочный чертеж – 100 стр

554 × 796 пикс.     Открыть в новом окне

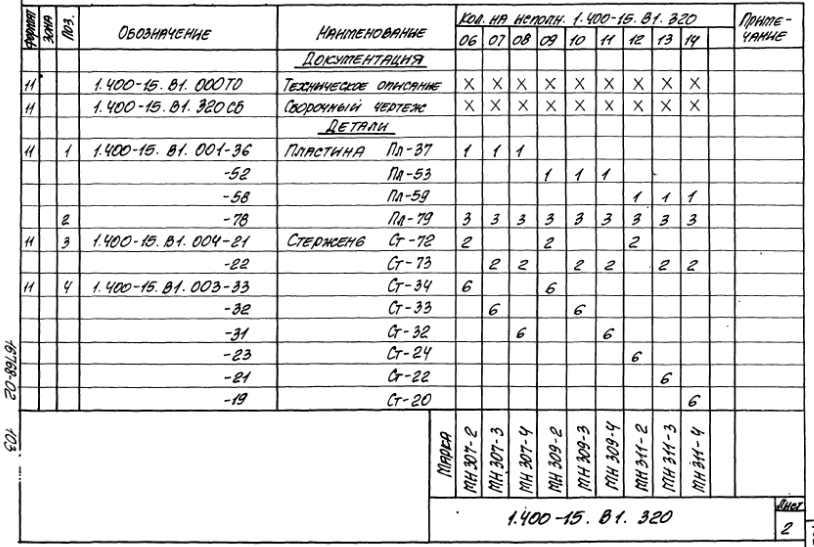

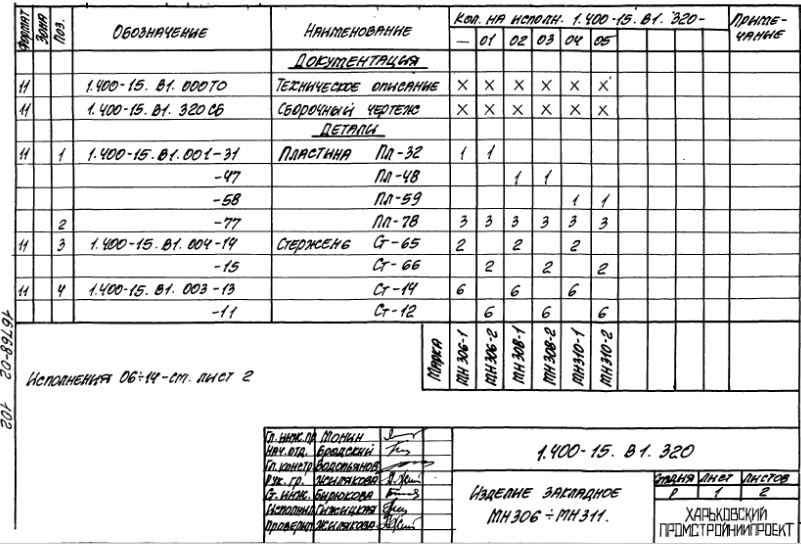

Изделие закладное МН306 – МН311 – 101 стр

801 × 547 пикс.     Открыть в новом окне
814 × 547 пикс.     Открыть в новом окне

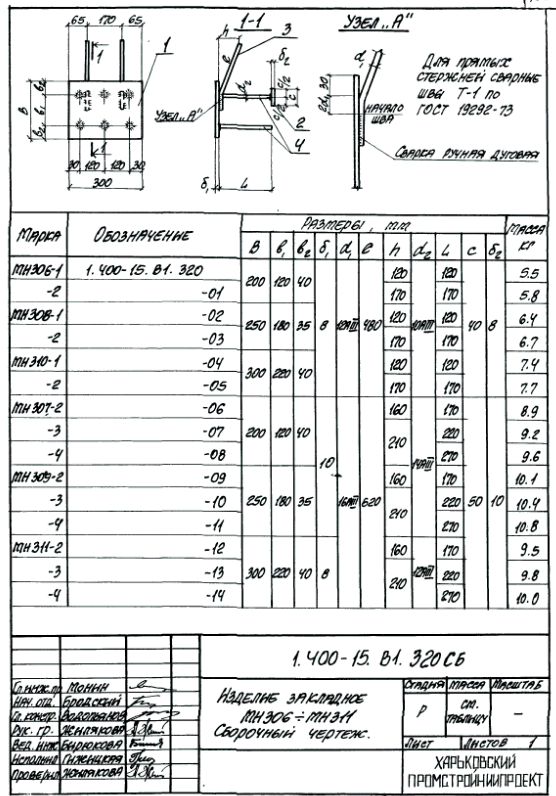

Изделие закладное МН306 – МН311. Сборочный чертеж – 103 стр

556 × 796 пикс.     Открыть в новом окне

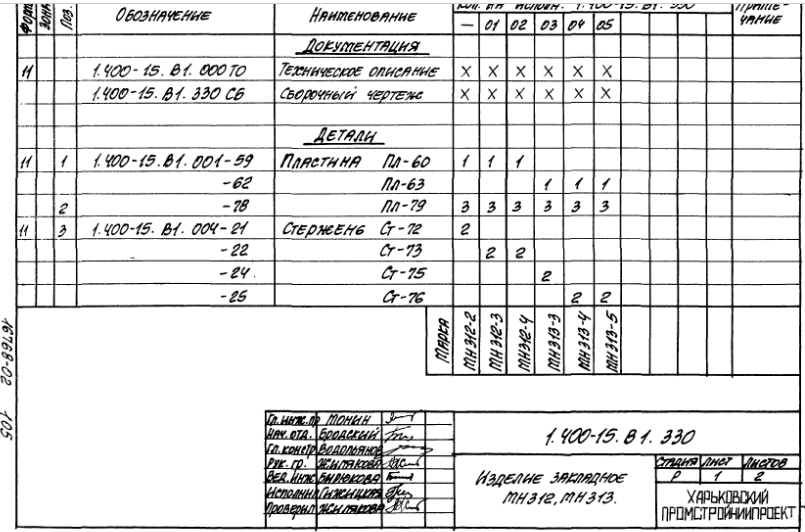

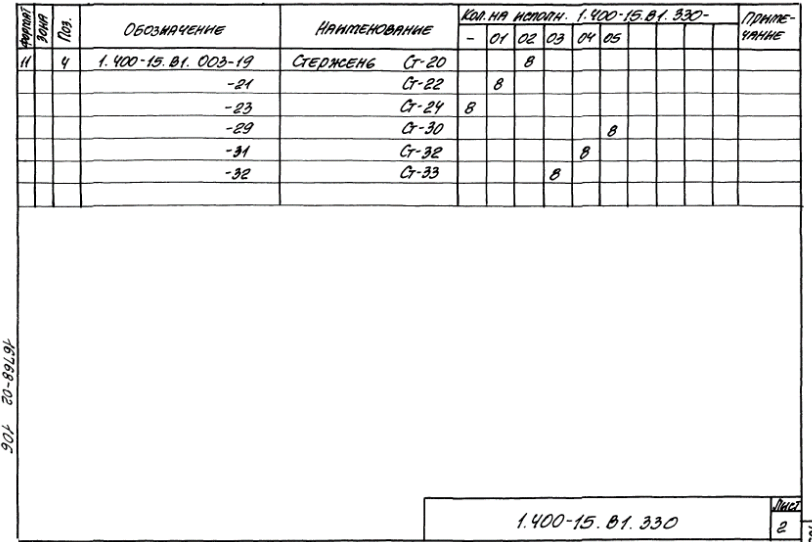

Изделие закладное МН312, МН313 – 104 стр

805 × 532 пикс.     Открыть в новом окне
812 × 542 пикс.     Открыть в новом окне

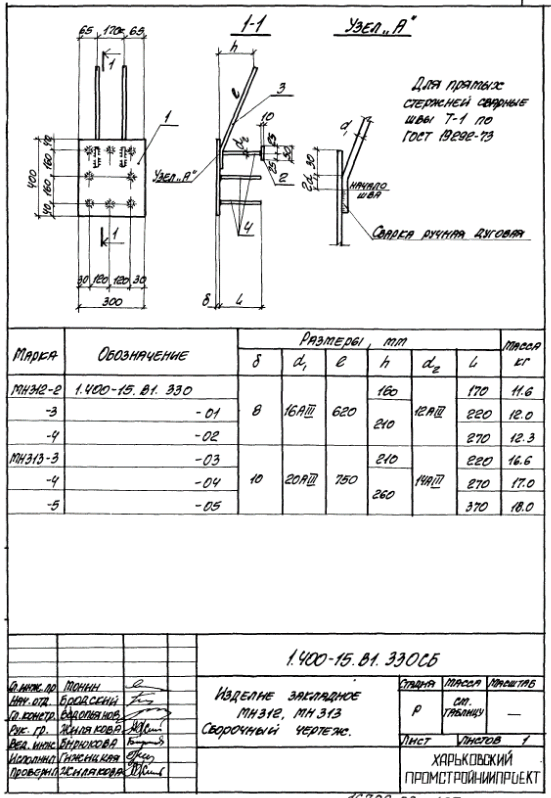

Изделие закладное МН312, МН313. Сборочный чертеж – 106 стр

551 × 798 пикс.     Открыть в новом окне

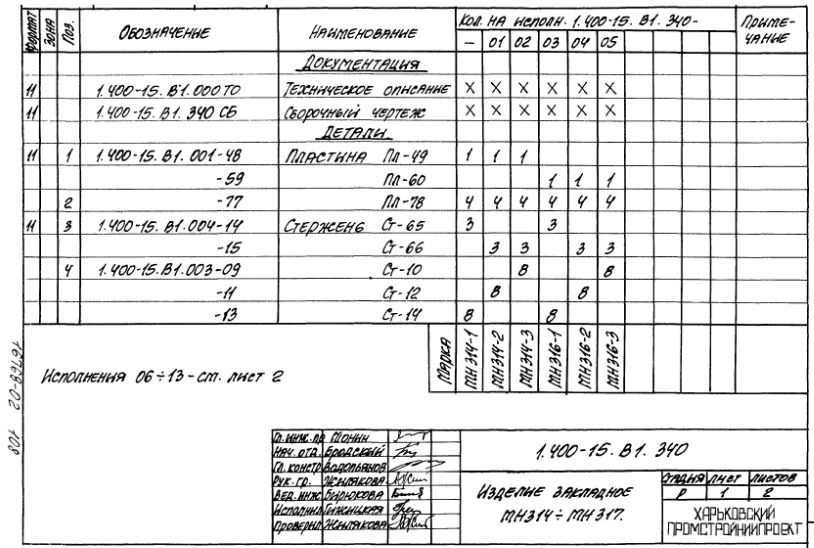

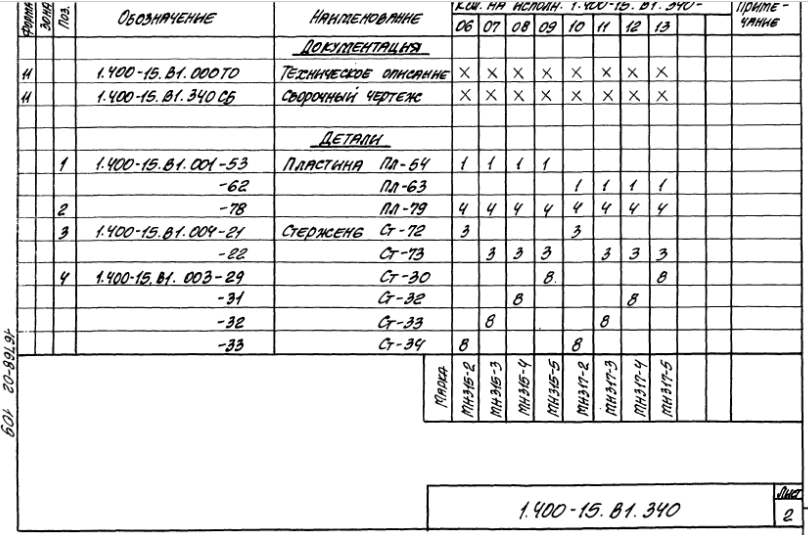

Изделие закладное МН314 – МН317 – 107 стр

814 × 548 пикс.     Открыть в новом окне
808 × 535 пикс.     Открыть в новом окне

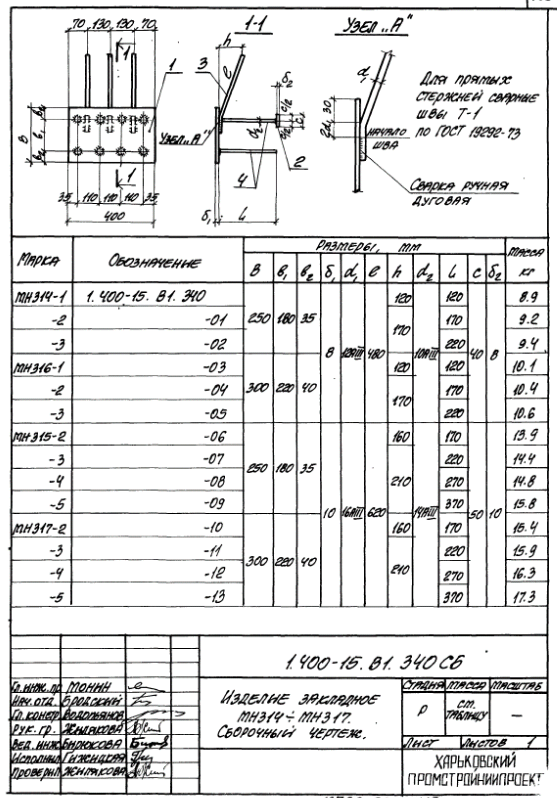

Изделие закладное МН314 – МН317. Сборочный чертеж – 109 стр

557 × 798 пикс.     Открыть в новом окне

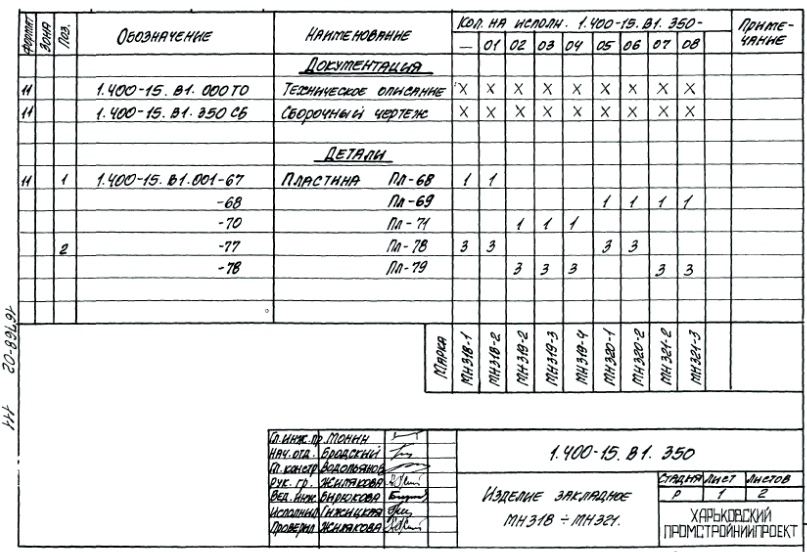

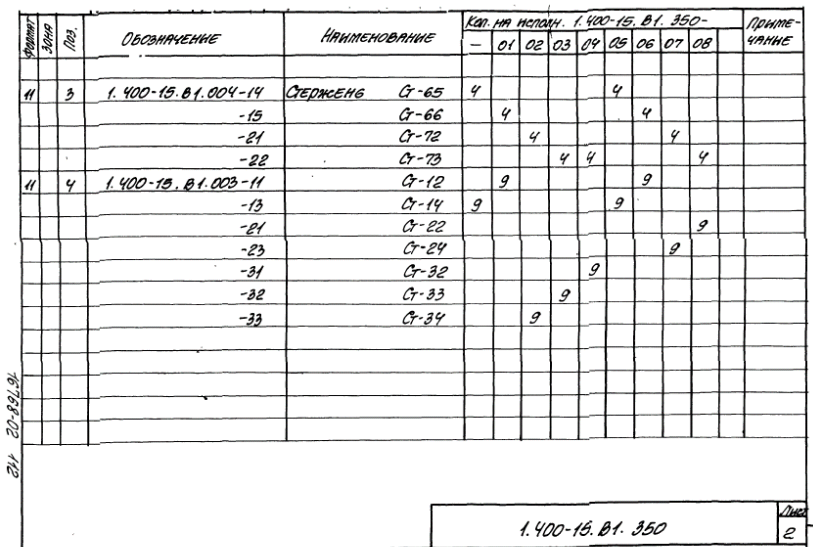

Изделие закладное МН318 – МН321 – 110 стр

807 × 552 пикс.     Открыть в новом окне
813 × 547 пикс.     Открыть в новом окне

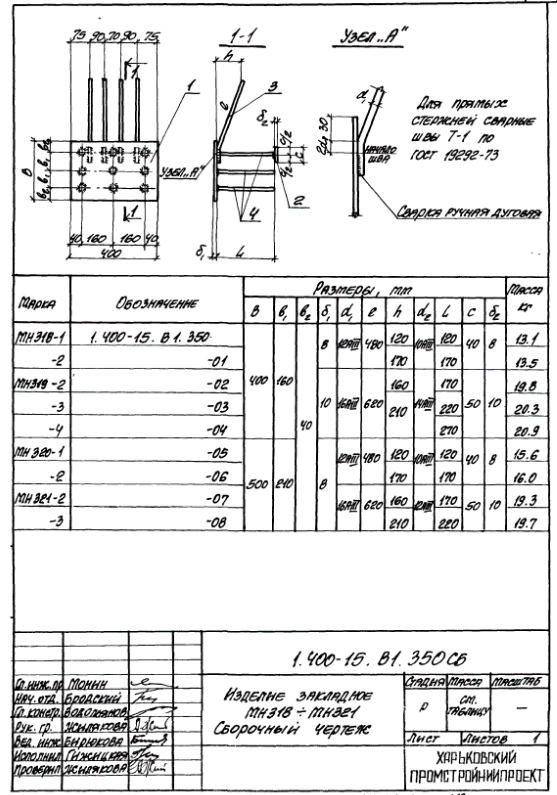

Изделие закладное МН318 – МН321. Сборочный чертеж – 112 стр

557 × 795 пикс.     Открыть в новом окне

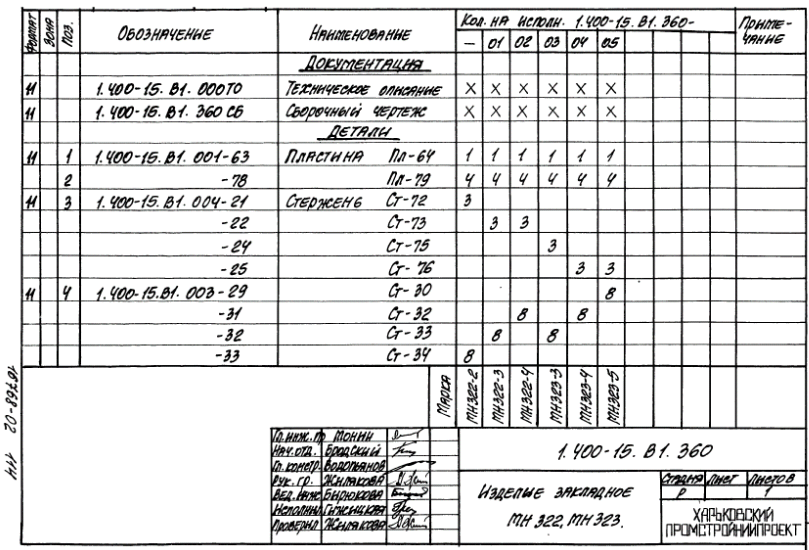

Изделие закладное МН322, МН323 – 113 стр

809 × 550 пикс.     Открыть в новом окне

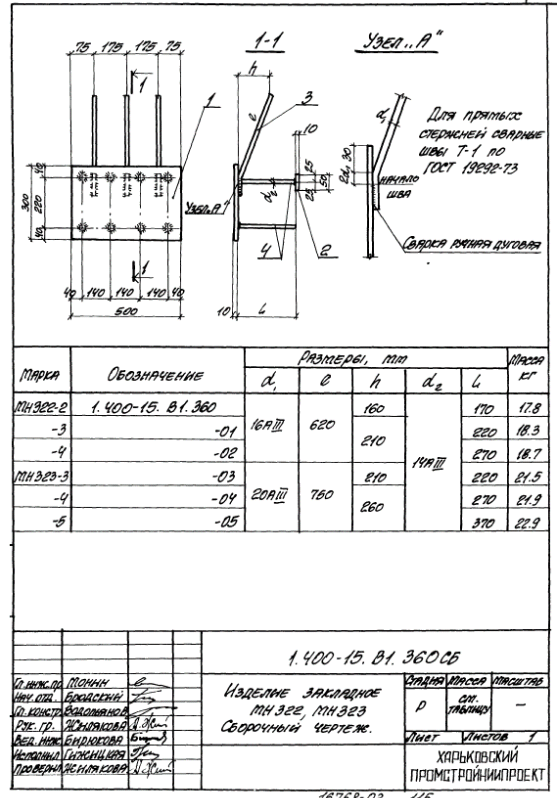

Изделие закладное МН322, МН323. Сборочный чертеж – 114 стр

557 × 798 пикс.     Открыть в новом окне

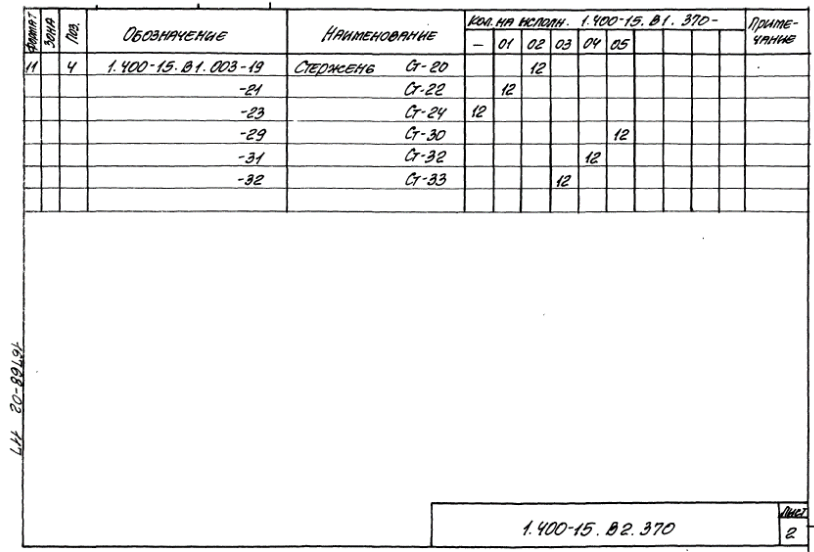

Изделие закладное МН324, МН325 – 115 стр

806 × 556 пикс.     Открыть в новом окне
814 × 552 пикс.     Открыть в новом окне

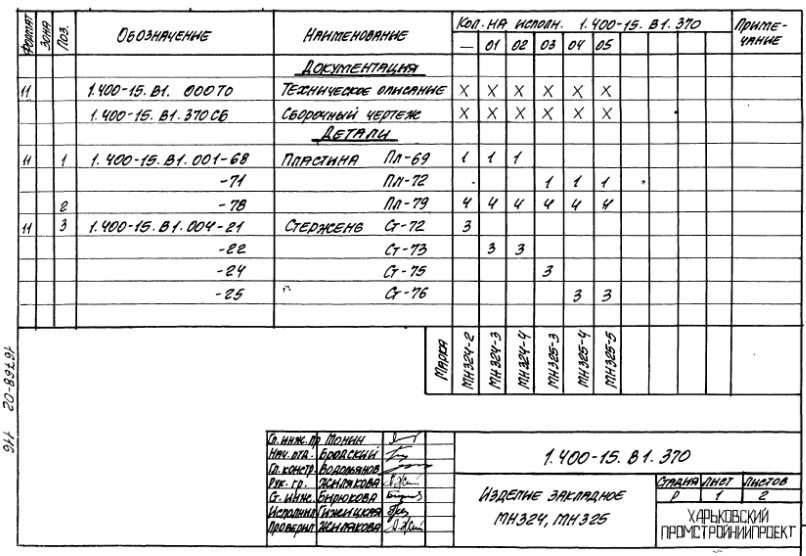

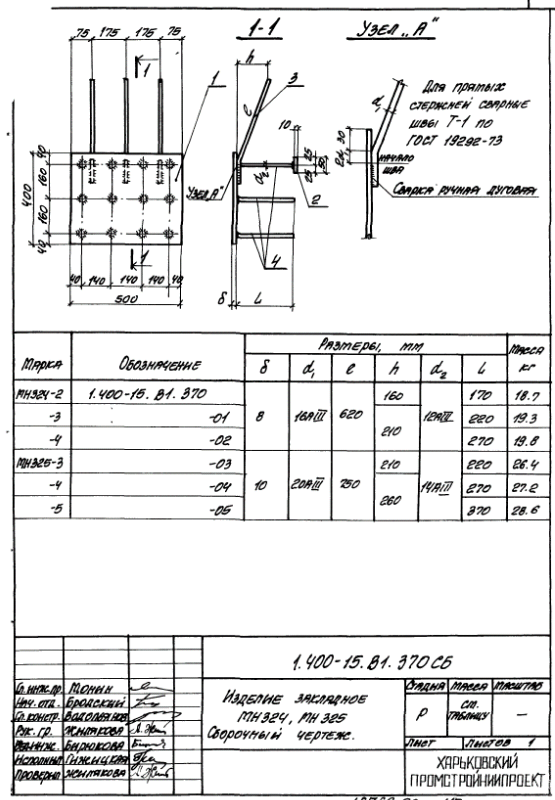

Изделие закладное МН324, МН325. Сборочный чертеж – 117 стр

555 × 800 пикс.     Открыть в новом окне

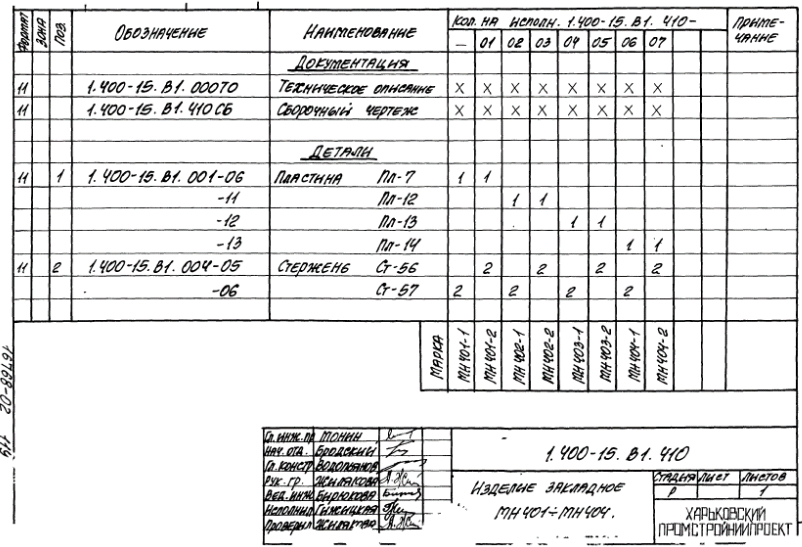

Изделие закладное МН401 – МН404 – 118 стр

802 × 547 пикс.     Открыть в новом окне

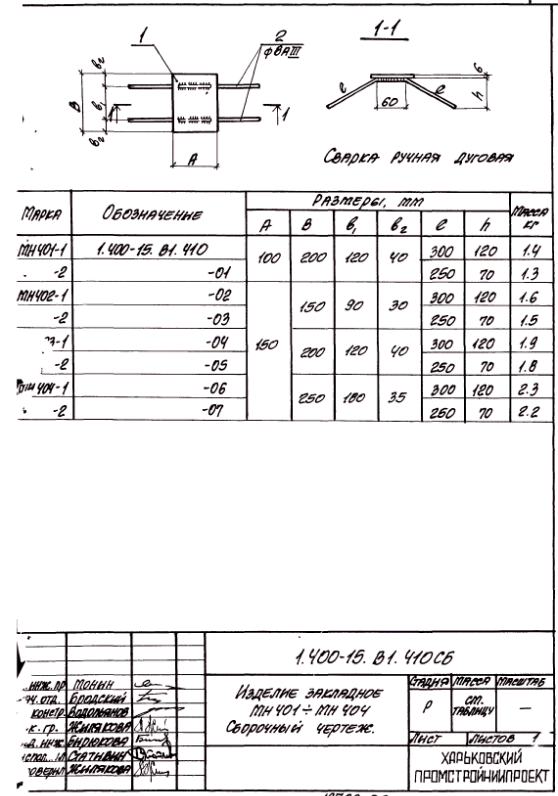

Изделие закладное МН401 – МН404. Сборочный чертеж – 119 стр

558 × 796 пикс.     Открыть в новом окне

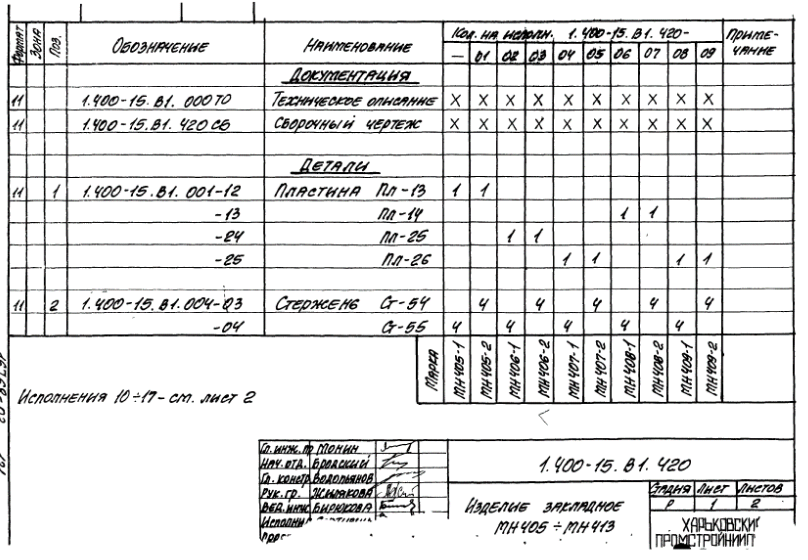

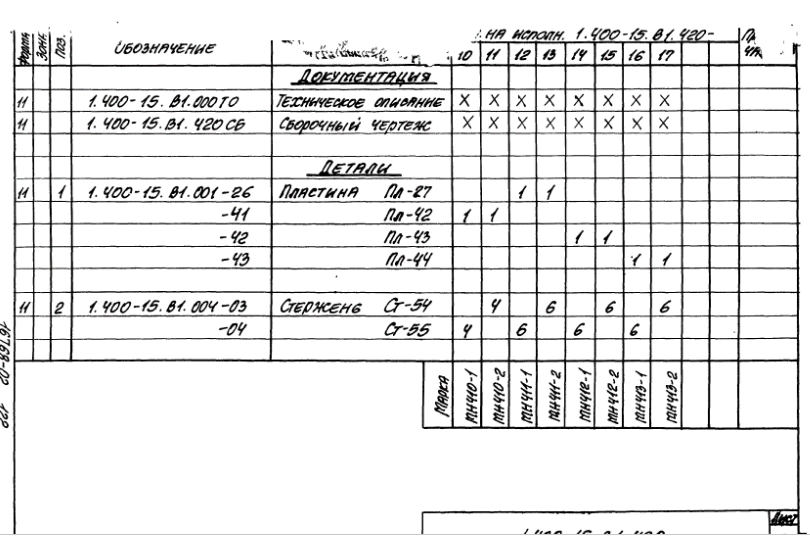

Изделие закладное МН405 – МН413 – 120 стр

808 × 560 пикс.     Открыть в новом окне
810 × 554 пикс.     Открыть в новом окне

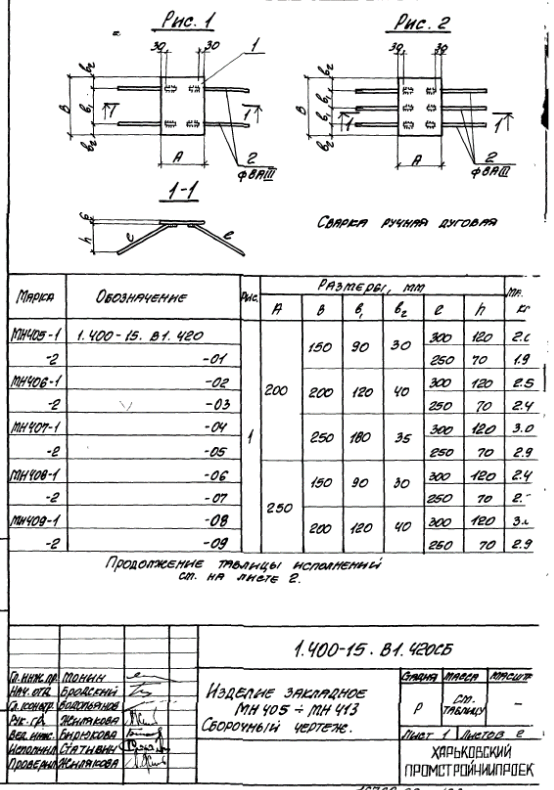

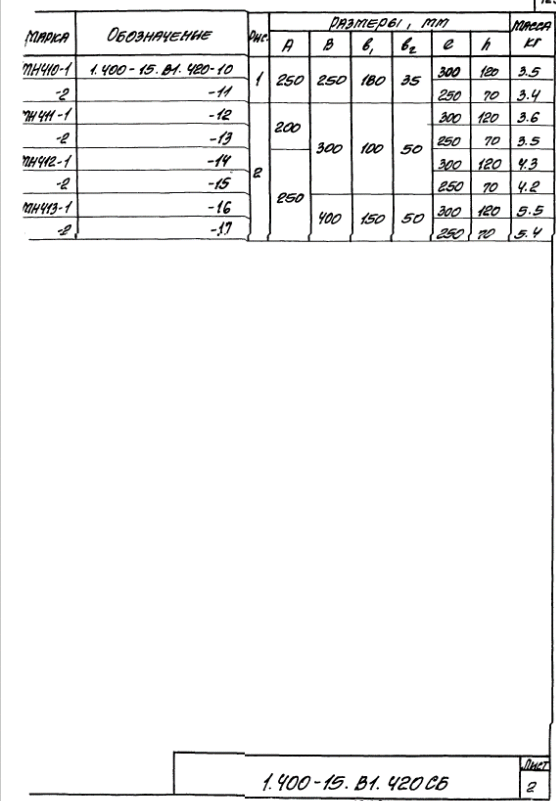

Изделие закладное МН405 – МН413. Сборочный чертеж – 122 стр

554 × 790 пикс.     Открыть в новом окне
556 × 801 пикс.     Открыть в новом окне

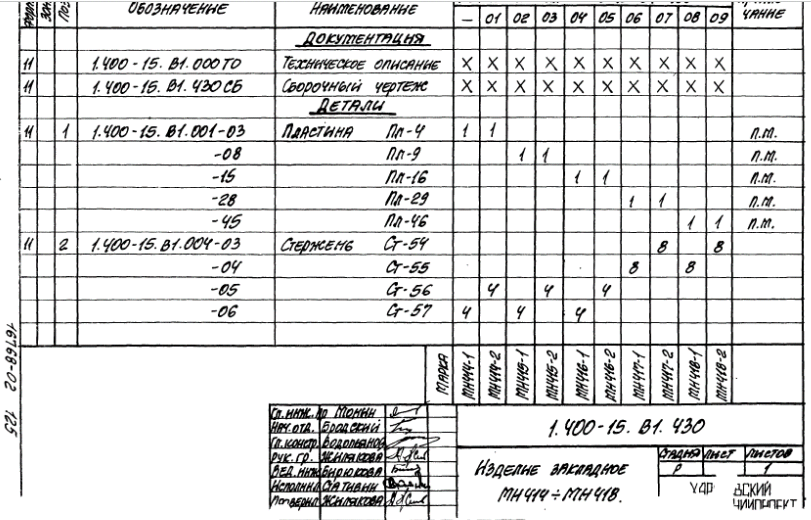

Изделие закладное МН414 – МН418 – 124 стр

811 × 520 пикс.     Открыть в новом окне

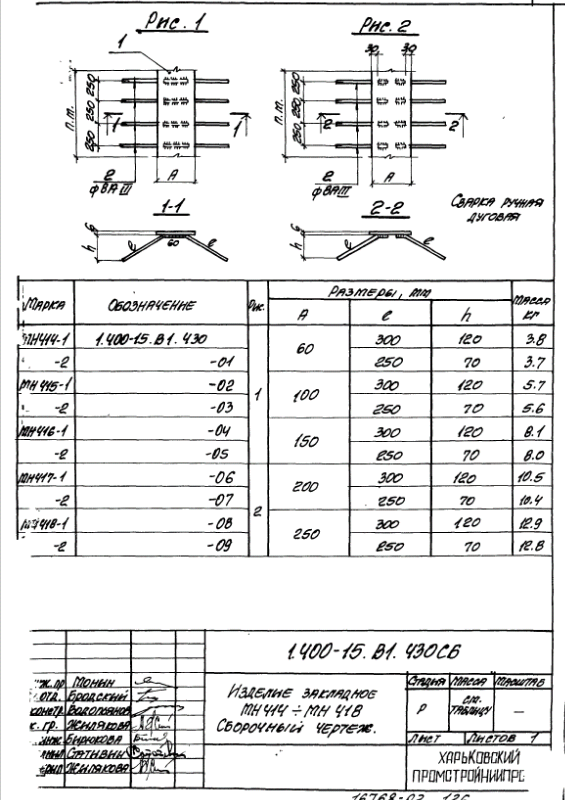

Изделие закладное МН414 – МН418. Сборочный чертеж – 125 стр

565 × 800 пикс.     Открыть в новом окне

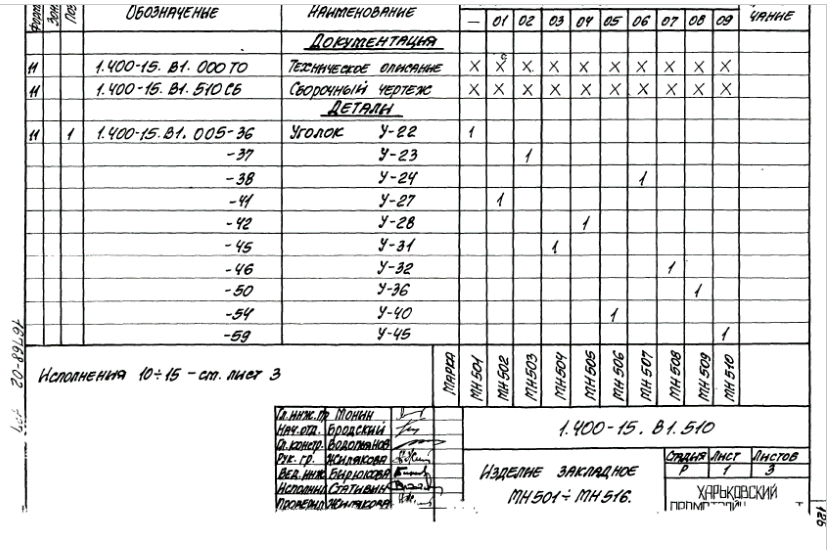

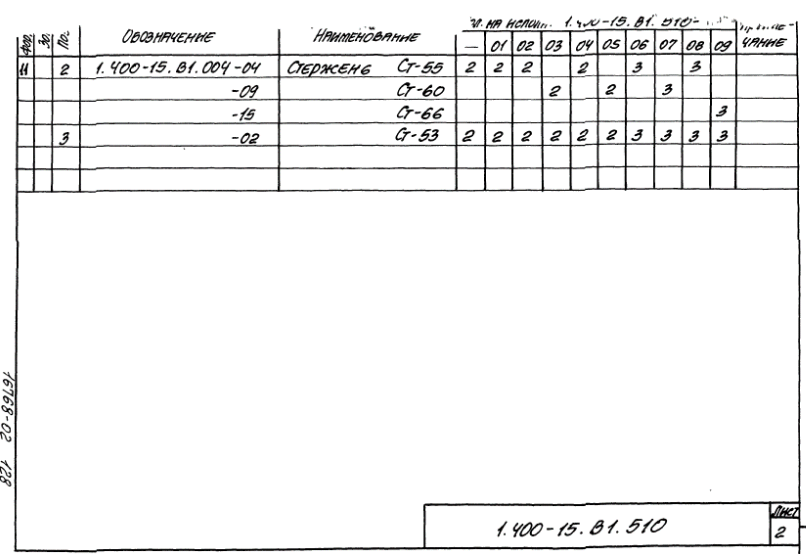

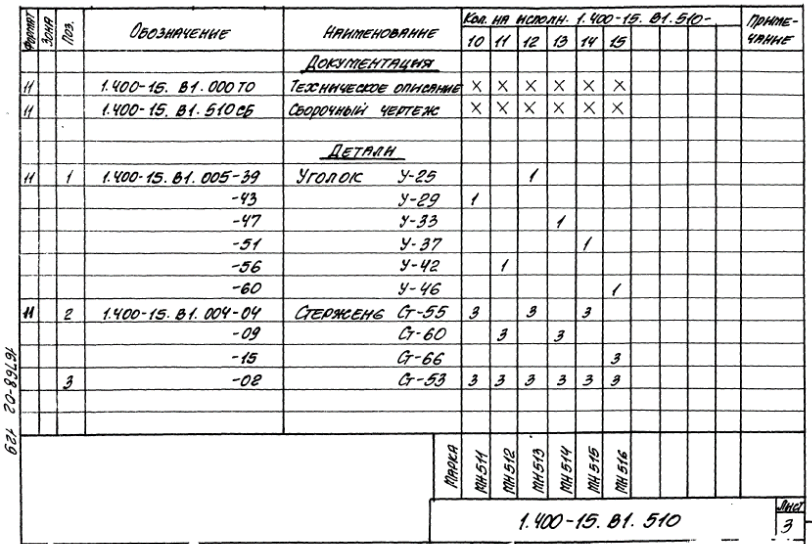

Изделие закладное МН501 – МН516 – 126 стр

833 × 550 пикс.     Открыть в новом окне
806 × 554 пикс.     Открыть в новом окне
812 × 544 пикс.     Открыть в новом окне

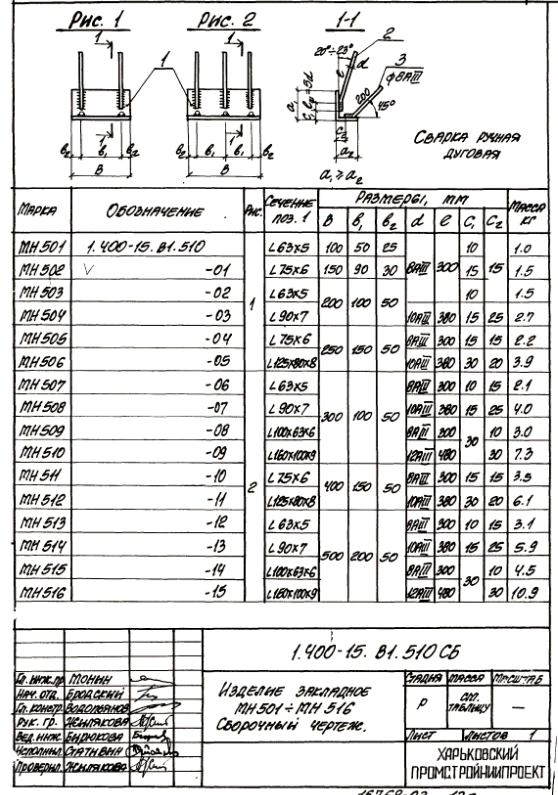

Изделие закладное МН501 – МН516. Сборочный чертеж – 129 стр

558 × 795 пикс.     Открыть в новом окне

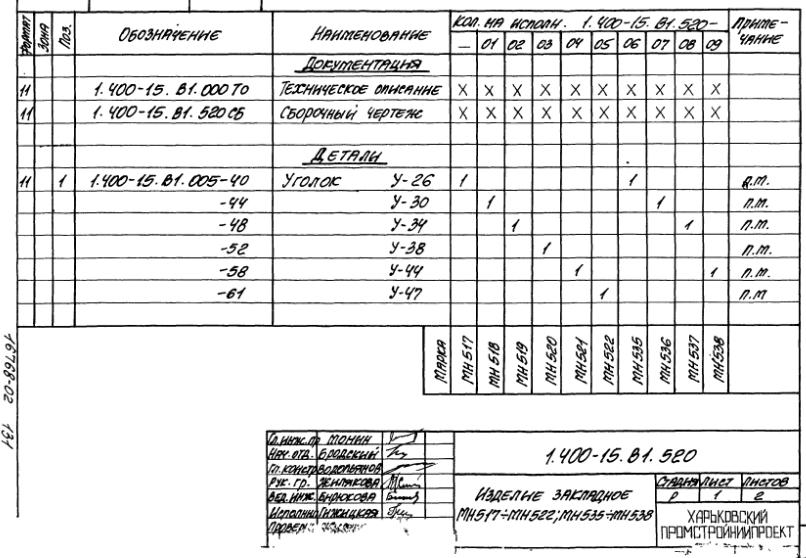

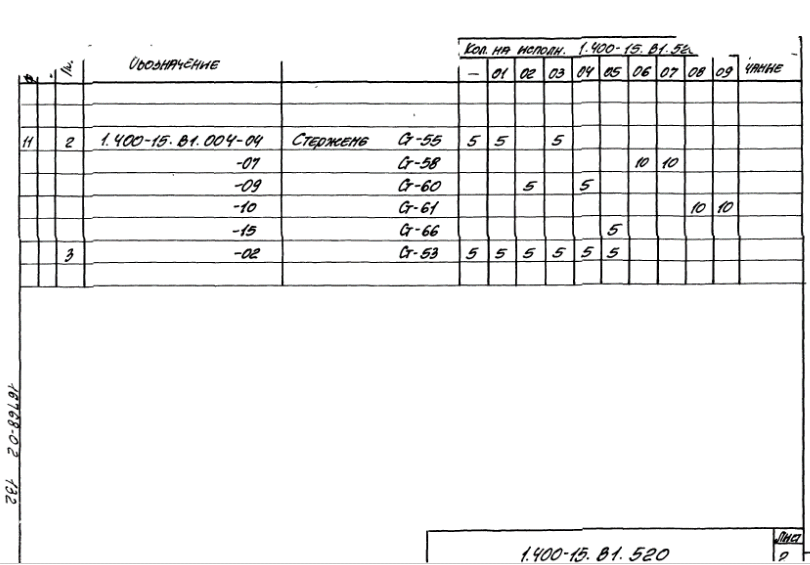

Изделие закладное МН517 – МН522; МН535 – МН538 – 130 стр

806 × 558 пикс.     Открыть в новом окне
810 × 565 пикс.     Открыть в новом окне

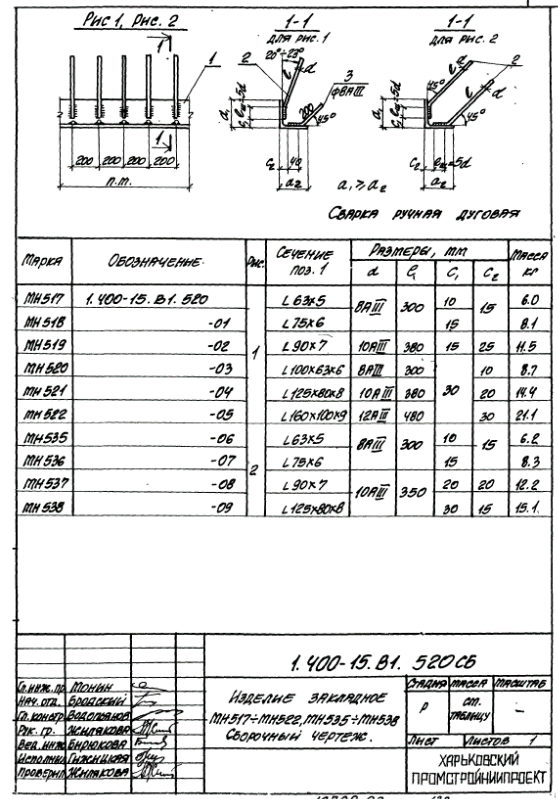

Изделие закладное МН517 – МН522; МН535 – МН538. Сборочный чертеж – 132 стр

558 × 799 пикс.     Открыть в новом окне

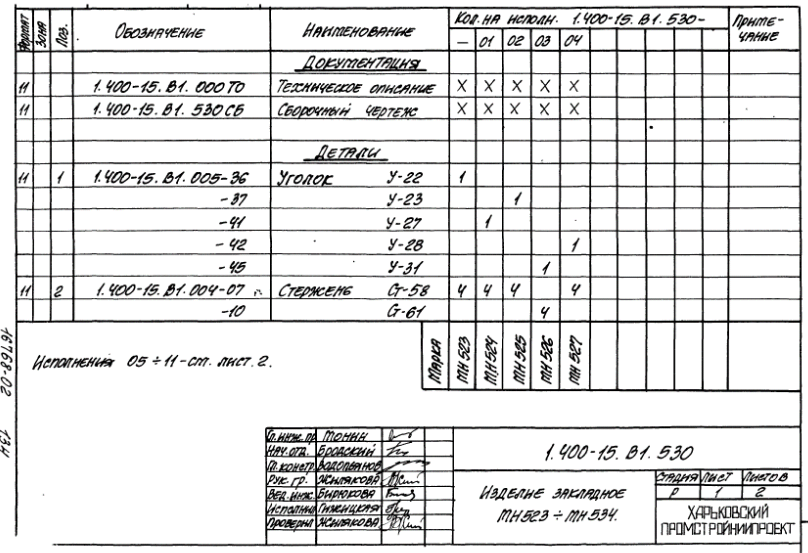

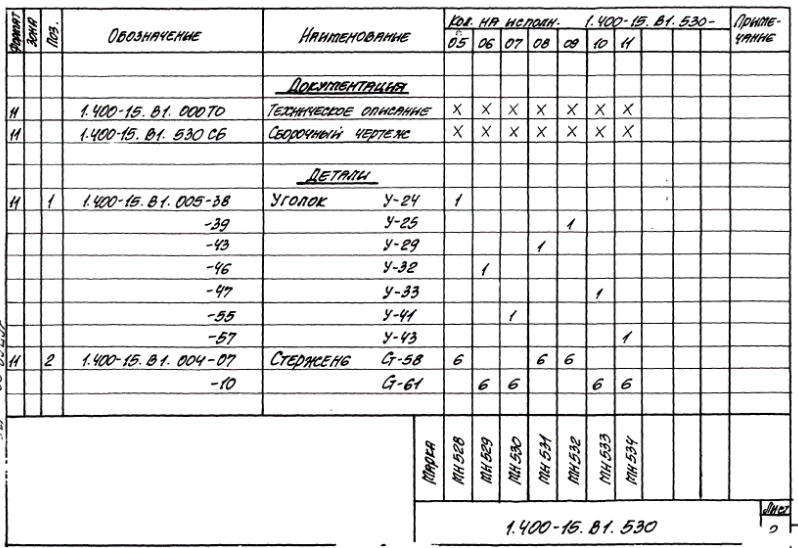

Изделие закладное МН523 – МН534 – 133 стр

808 × 553 пикс.     Открыть в новом окне
798 × 548 пикс.     Открыть в новом окне

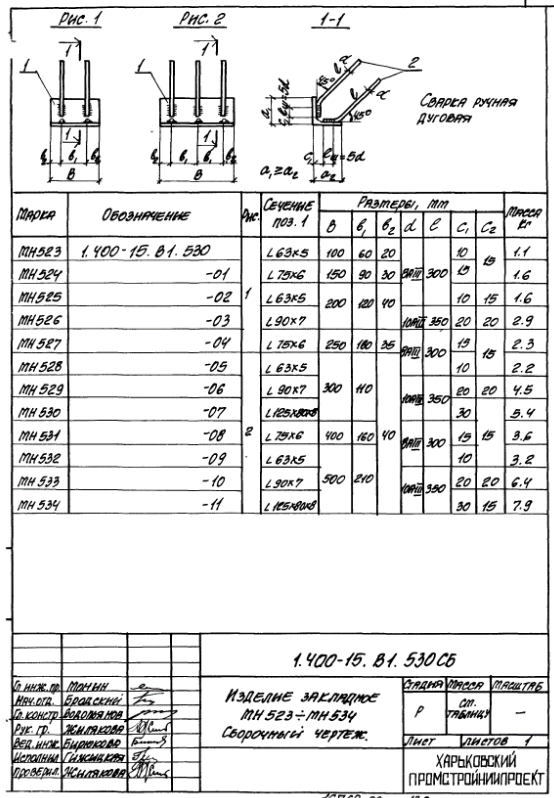

Изделие закладное МН523 – МН534. Сборочный чертеж – 135 стр

554 × 798 пикс.     Открыть в новом окне

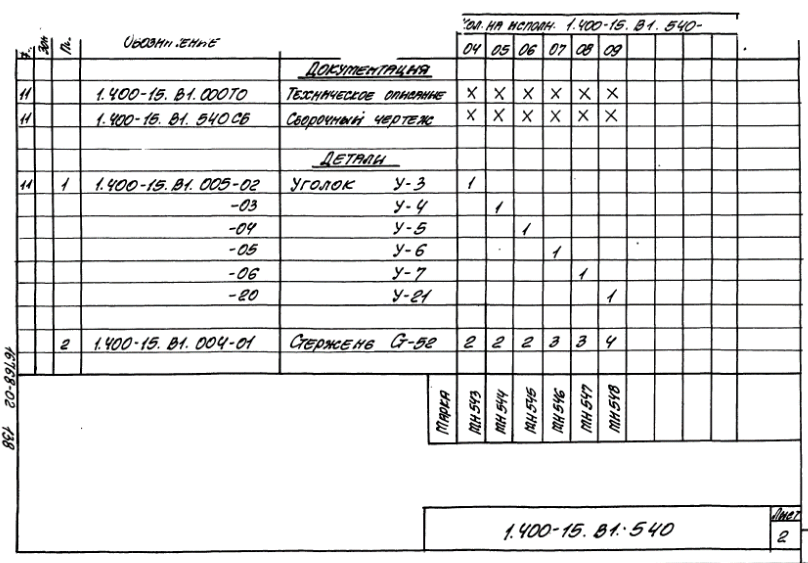

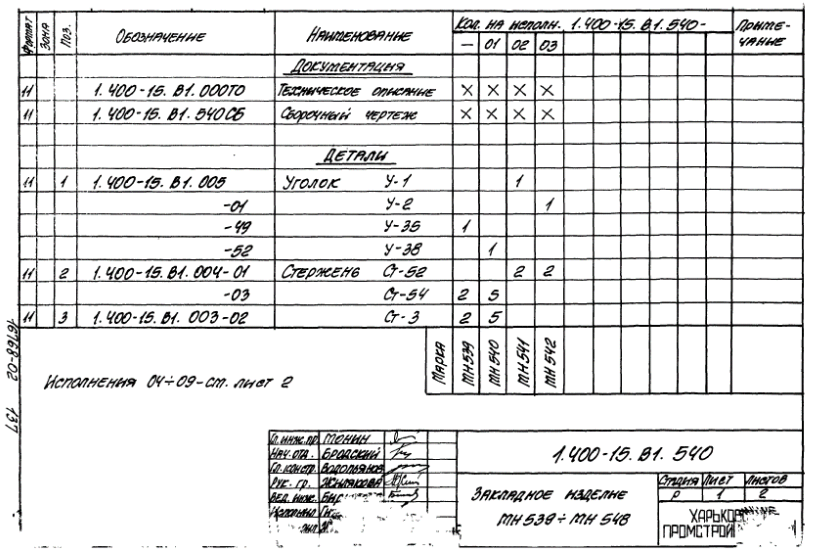

Изделие закладное МН539 – МН548 – 136 стр

813 × 557 пикс.     Открыть в новом окне
808 × 563 пикс.     Открыть в новом окне

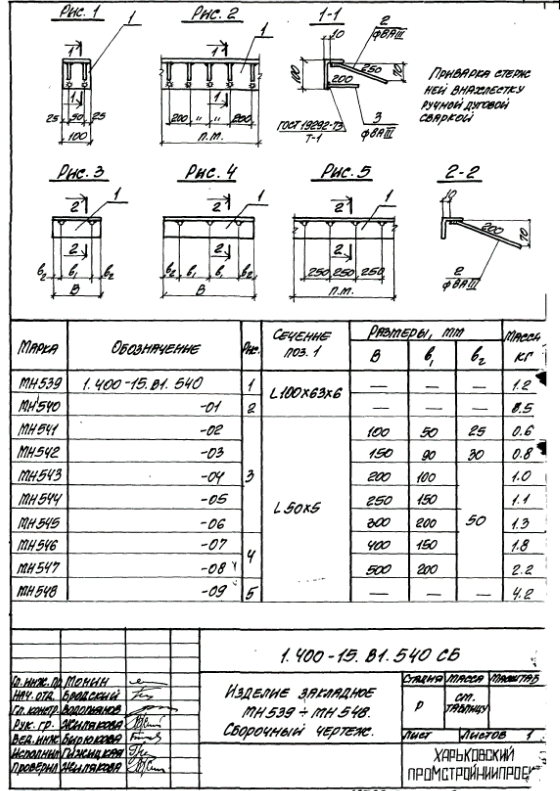

Изделие закладное МН539 – МН548. Сборочный чертеж – 138 стр

560 × 791 пикс.     Открыть в новом окне

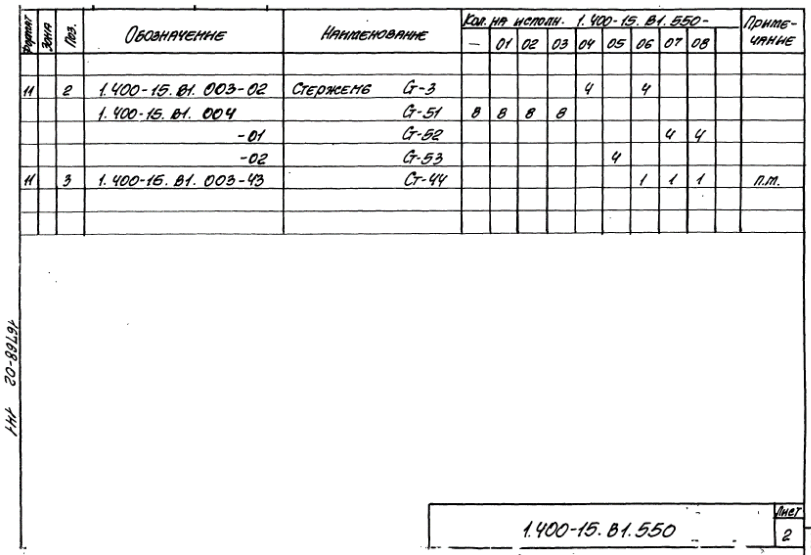

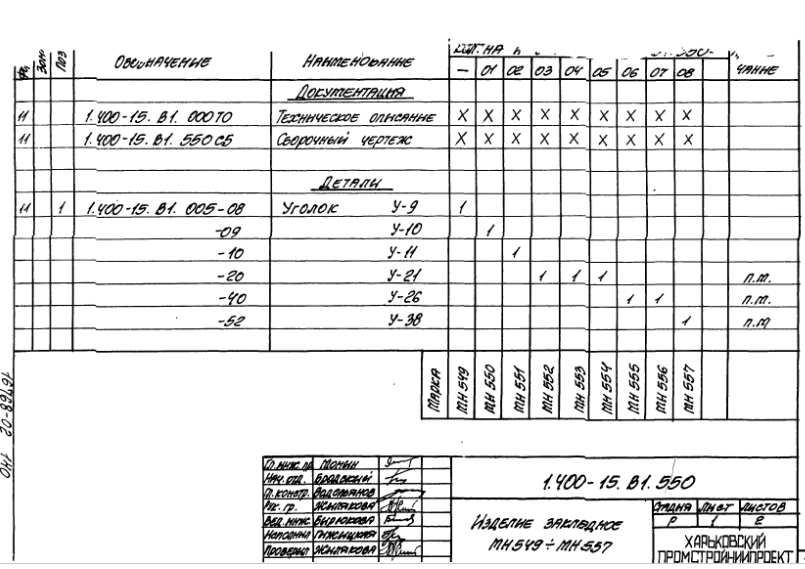

Изделие закладное МН549 – МН557 – 139 стр

805 × 569 пикс.     Открыть в новом окне
811 × 555 пикс.     Открыть в новом окне

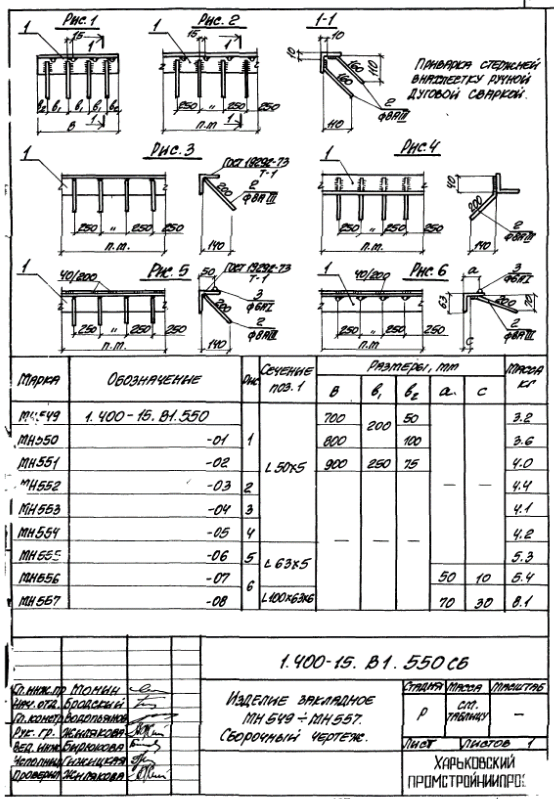

Изделие закладное МН549 – МН557. Сборочный чертеж – 141 стр

554 × 799 пикс.     Открыть в новом окне

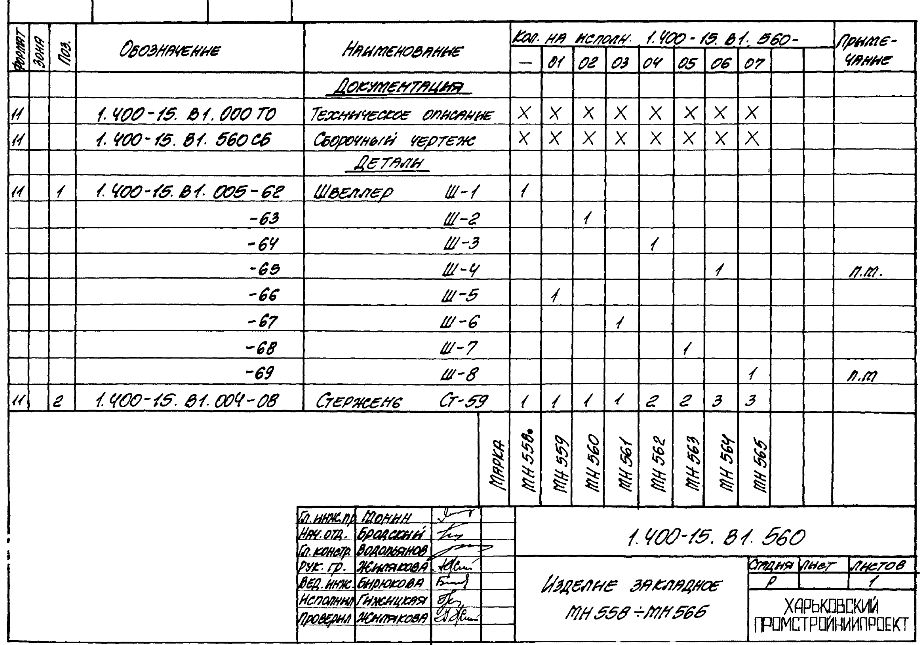

Изделие закладное МН558 – МН565 – 142 стр

921 × 645 пикс.     Открыть в новом окне

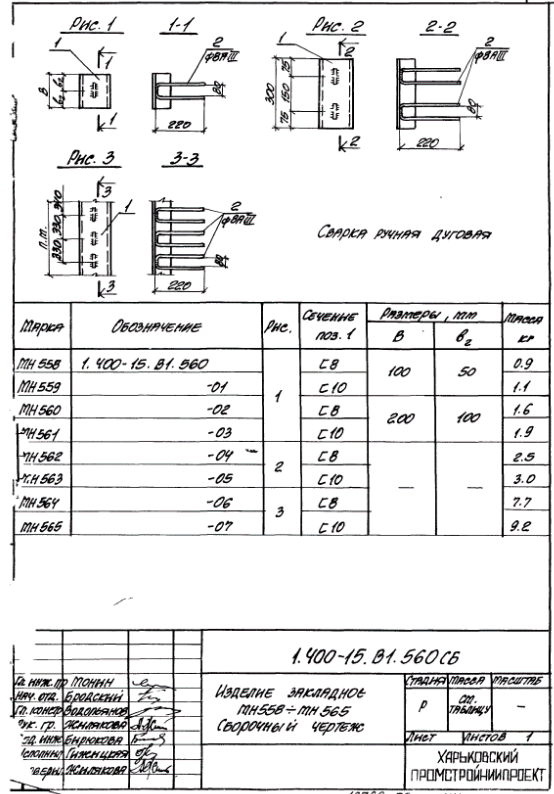

Изделие закладное МН558 – МН565. Сборочный чертеж – 143 стр

554 × 794 пикс.     Открыть в новом окне

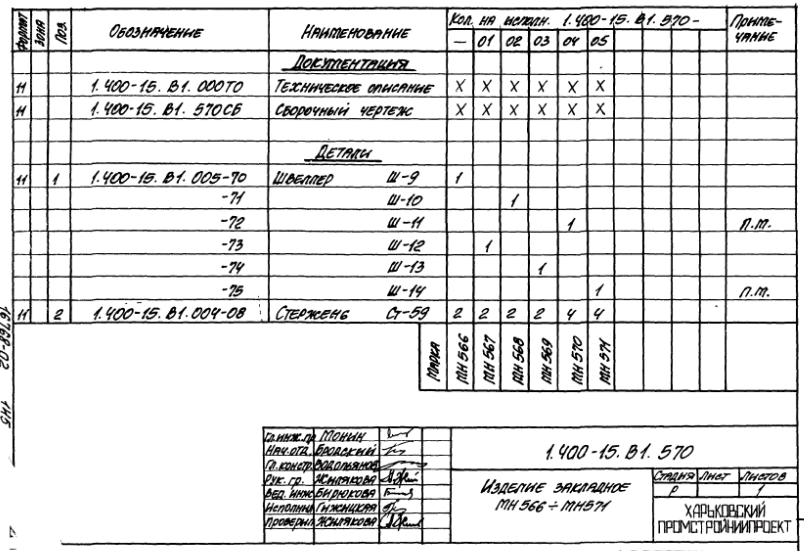

Изделие закладное МН566 – МН571 – 144 стр

804 × 551 пикс.     Открыть в новом окне

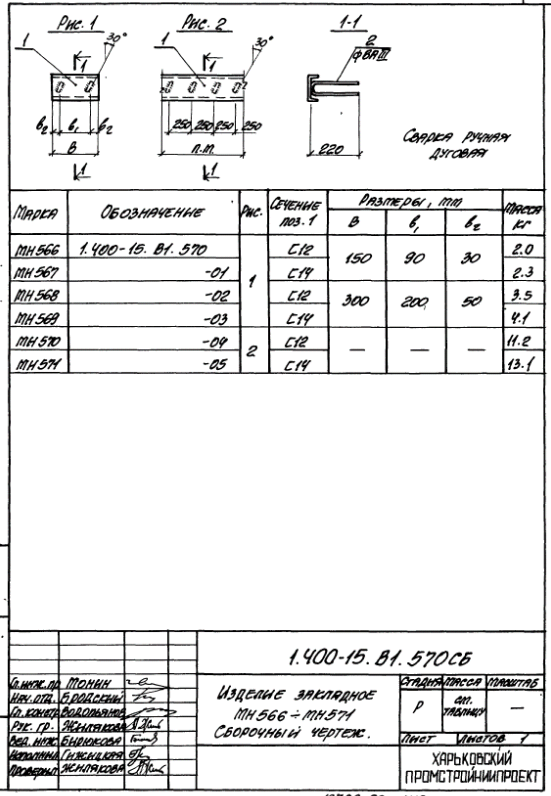

Изделие закладное МН566 – МН571. Сборочный чертеж – 145 стр

551 × 796 пикс.     Открыть в новом окне

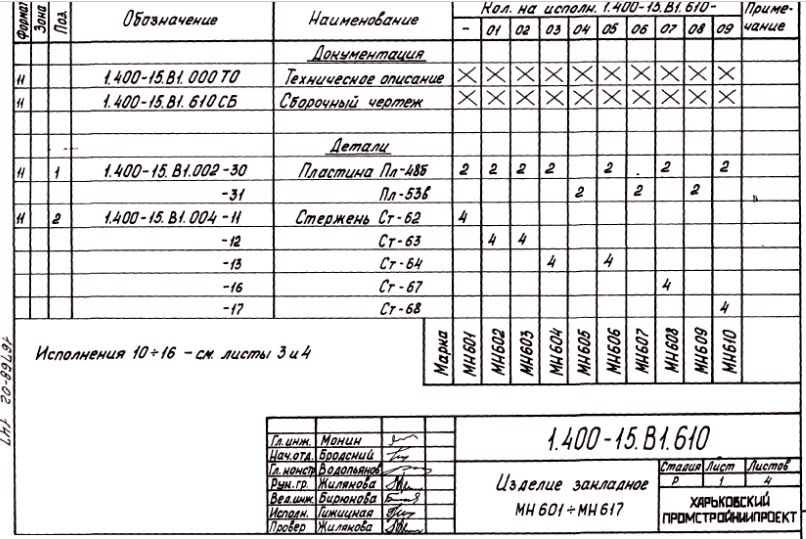

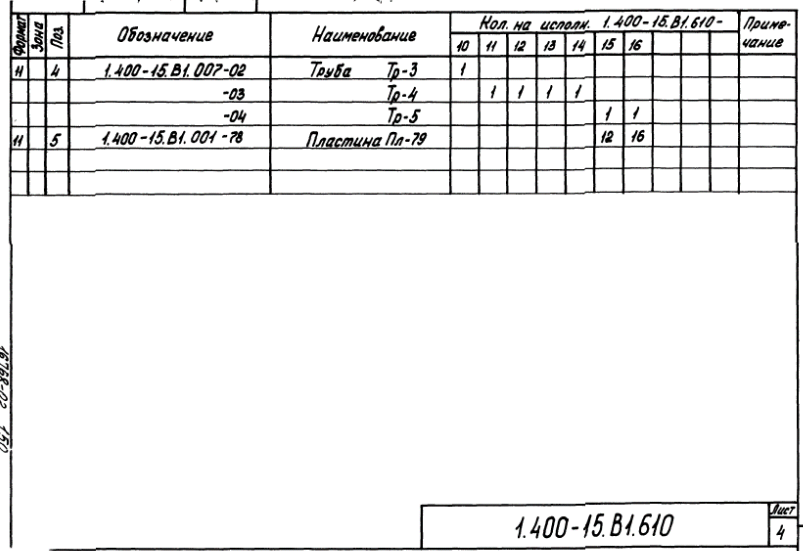

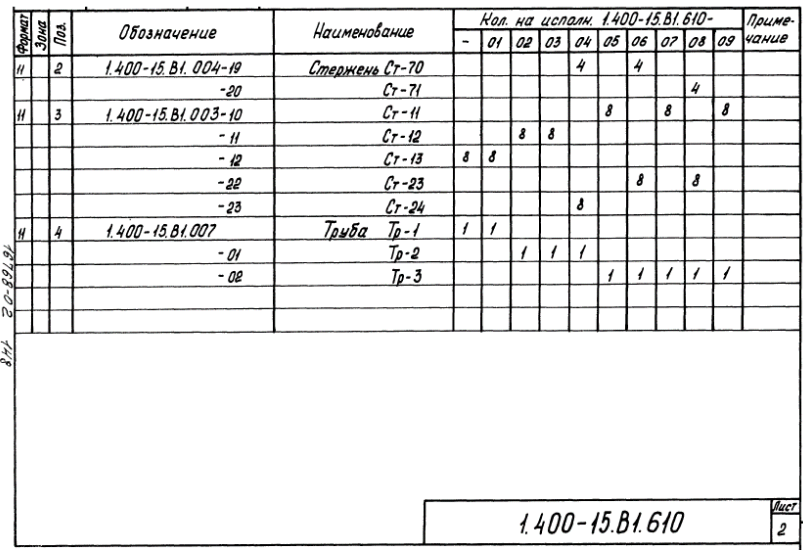

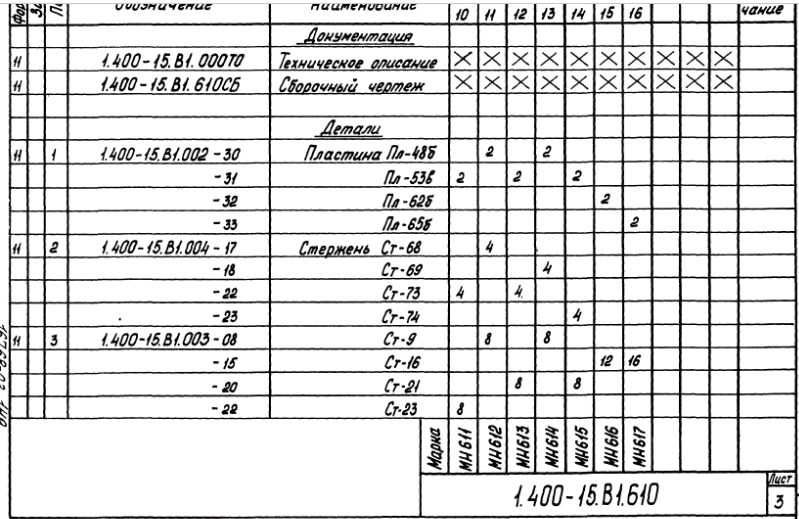

Изделие закладное МН601 – МН617 – 146 стр

806 × 539 пикс.     Открыть в новом окне
803 × 550 пикс.     Открыть в новом окне
799 × 519 пикс.     Открыть в новом окне
803 × 551 пикс.     Открыть в новом окне

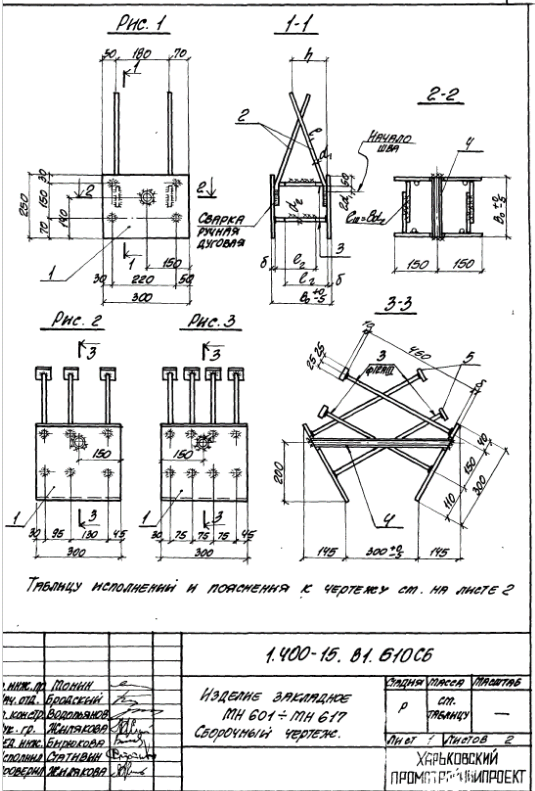

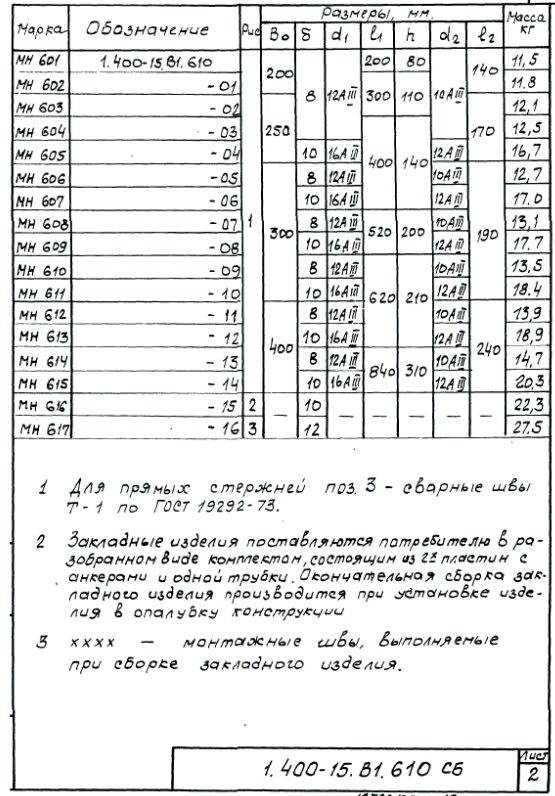

Изделие закладное МН601 – МН617. Сборочный чертеж – 150 стр

535 × 791 пикс.     Открыть в новом окне
555 × 796 пикс.     Открыть в новом окне

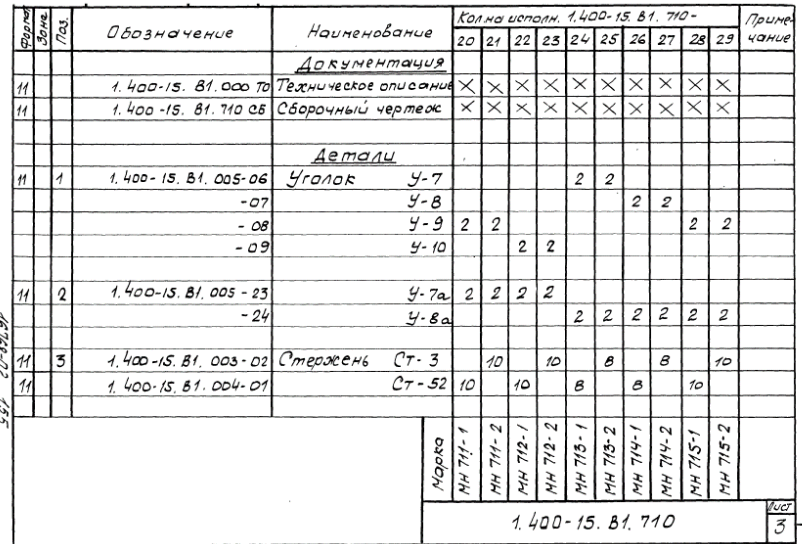

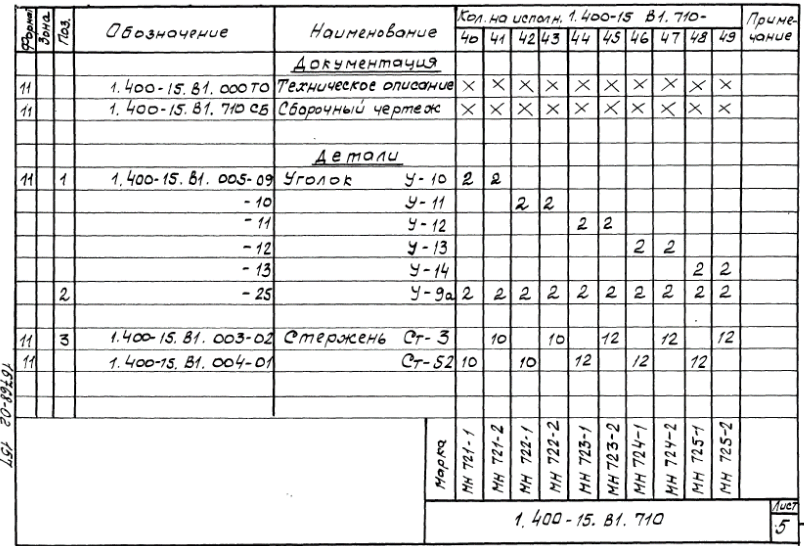

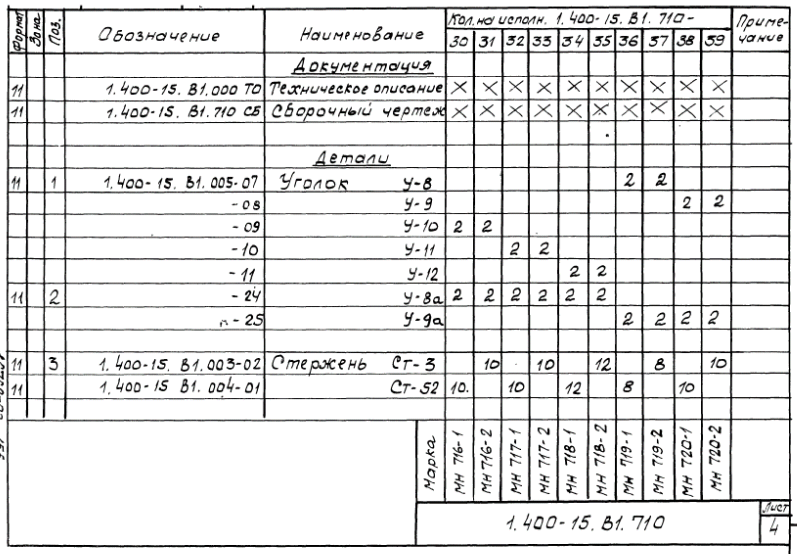

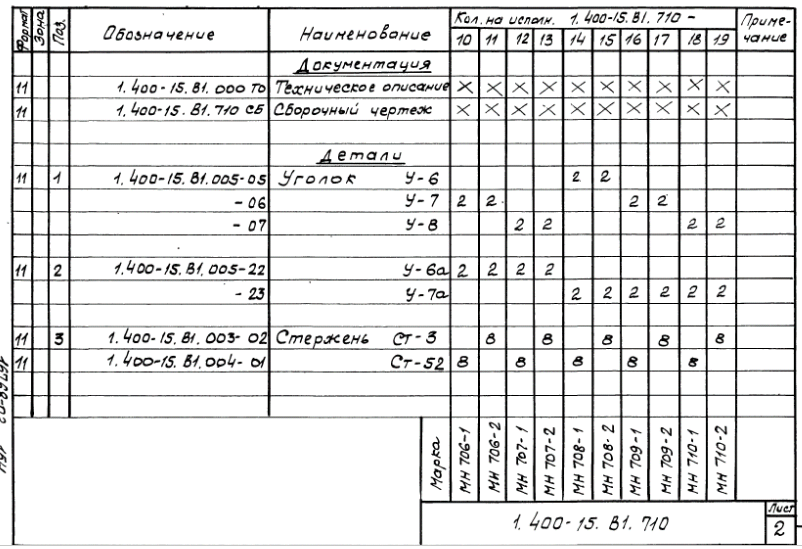

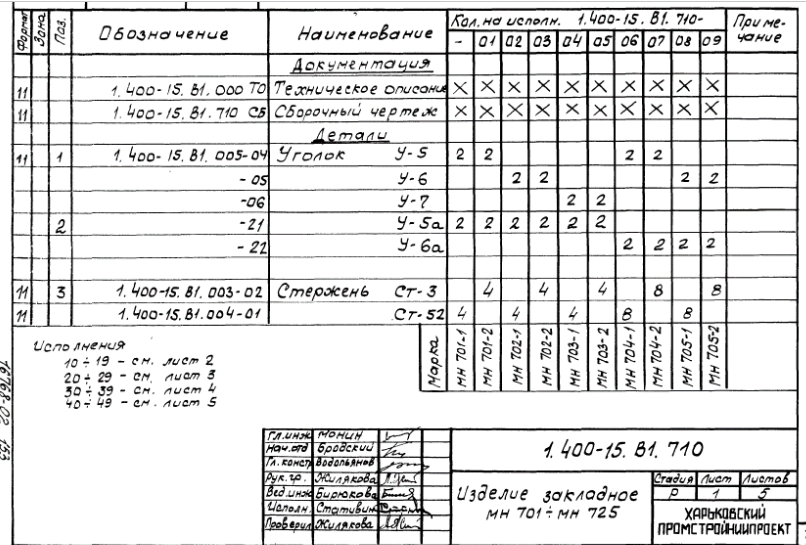

Изделие закладное МН701 – МН725 – 152 стр

806 × 545 пикс.     Открыть в новом окне
802 × 549 пикс.     Открыть в новом окне
802 × 544 пикс.     Открыть в новом окне
797 × 554 пикс.     Открыть в новом окне
804 × 546 пикс.     Открыть в новом окне

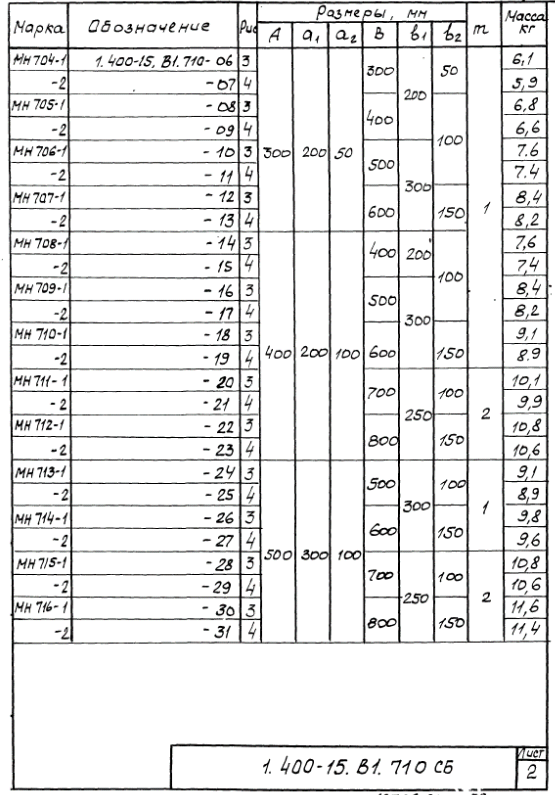

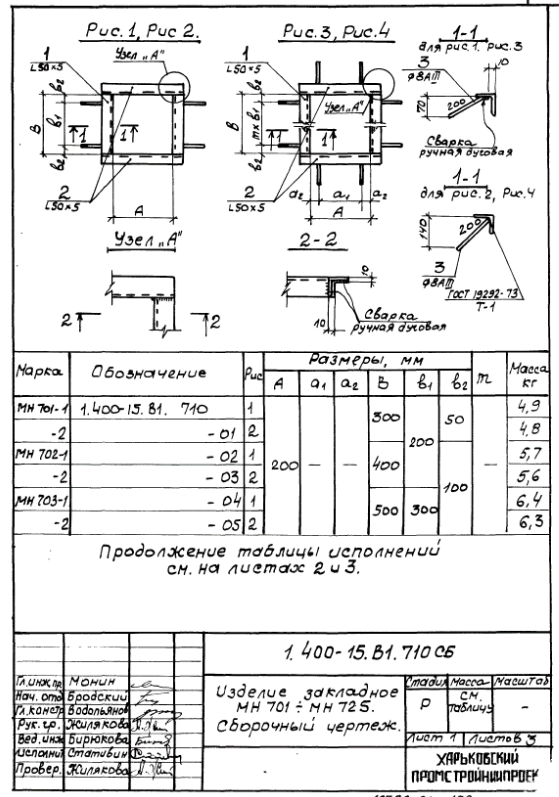

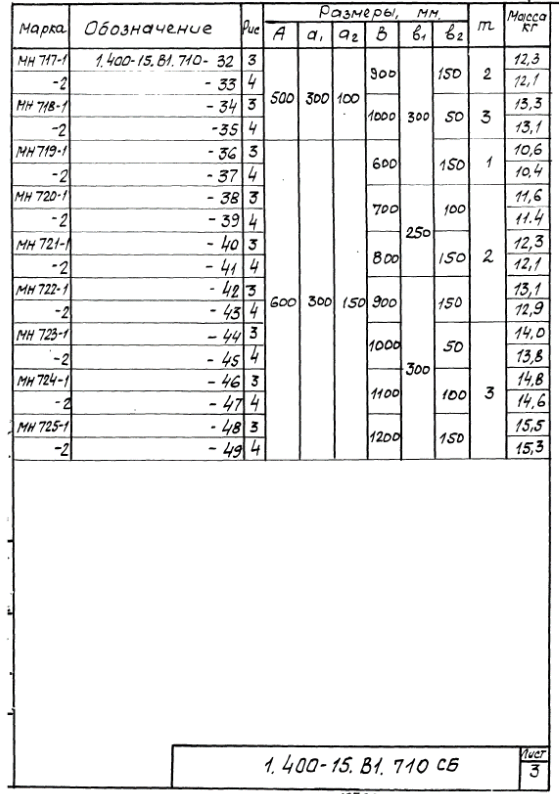

Изделие закладное МН701 – МН725. Сборочный чертеж – 157 стр

559 × 797 пикс.     Открыть в новом окне
555 × 795 пикс.     Открыть в новом окне
559 × 794 пикс.     Открыть в новом окне

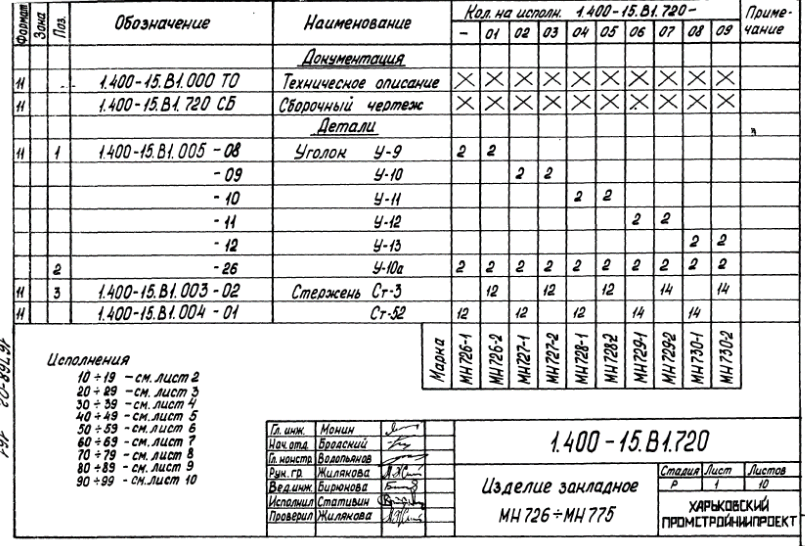

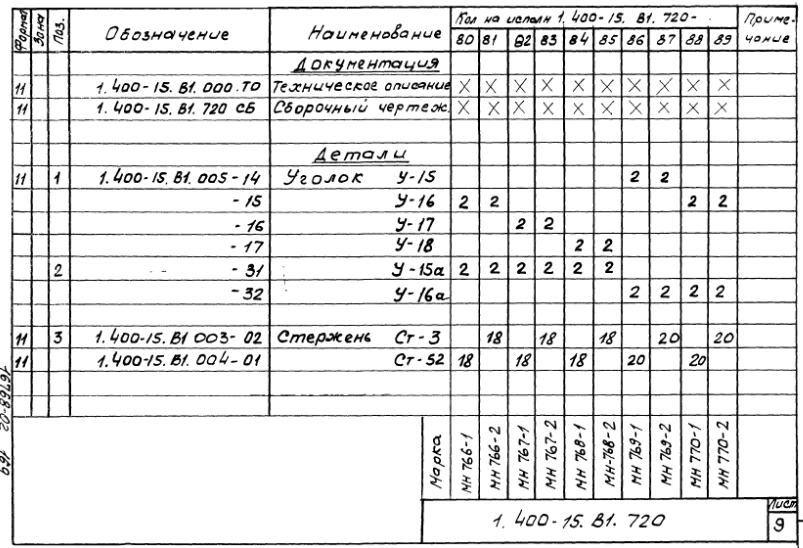

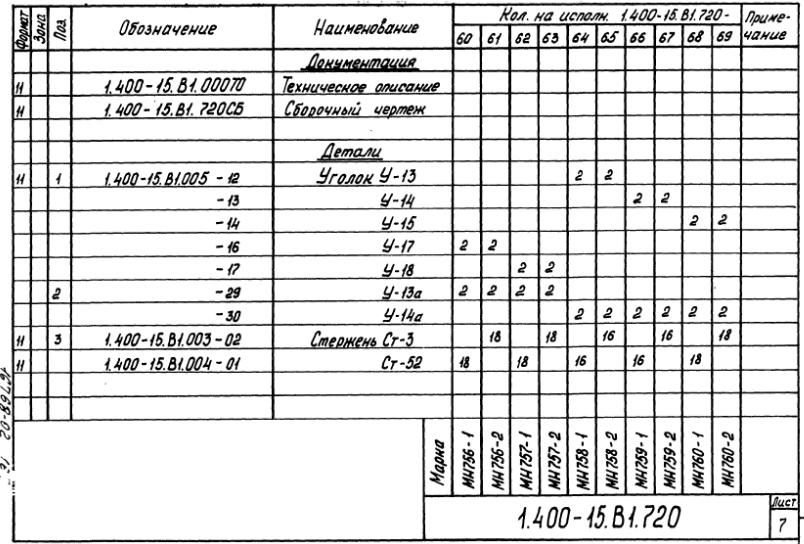

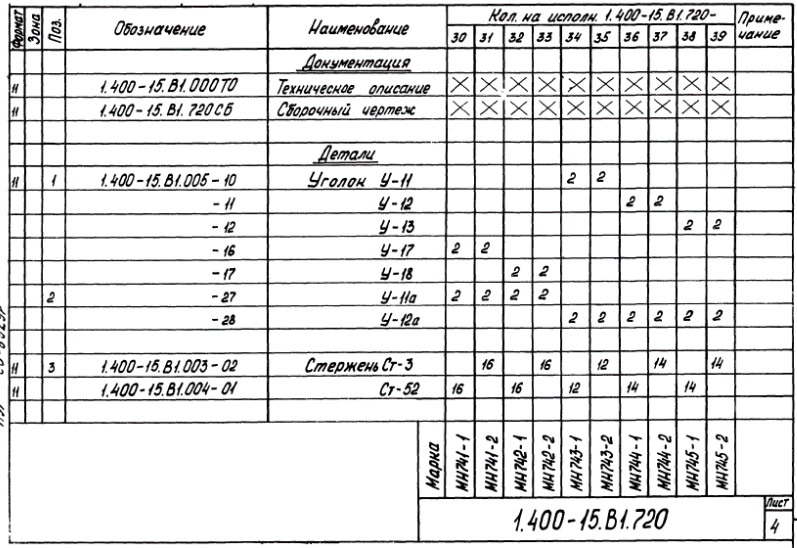

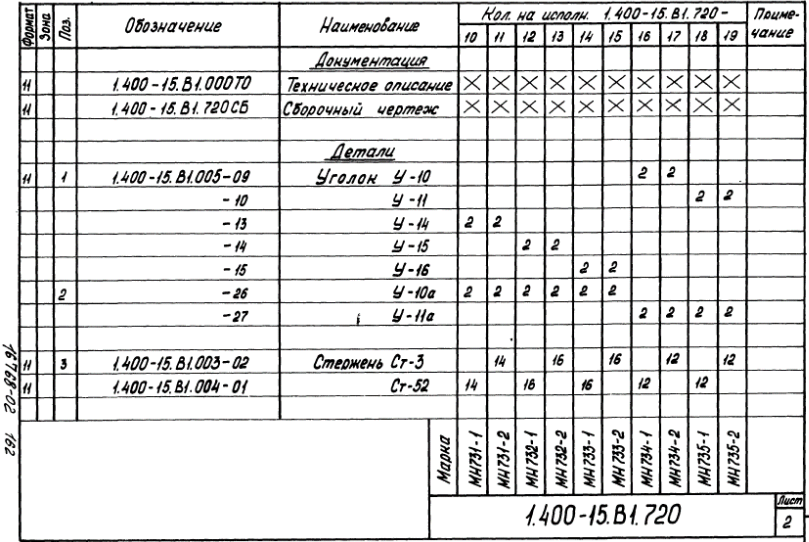

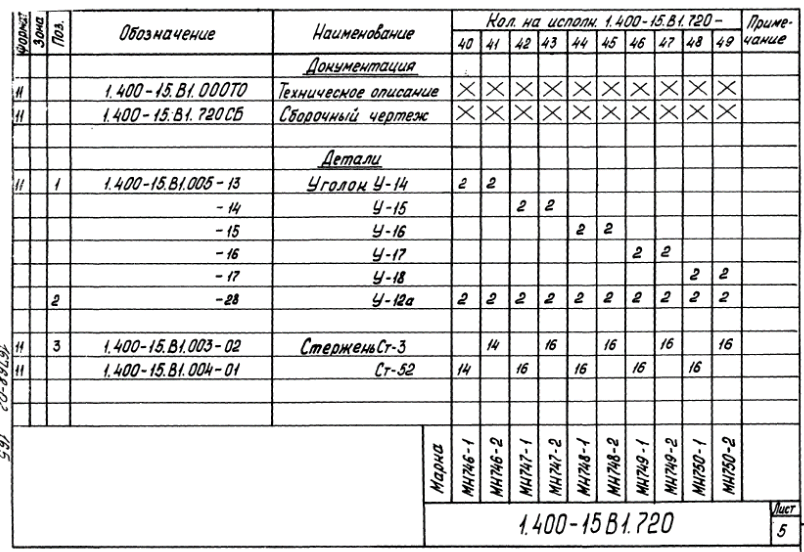

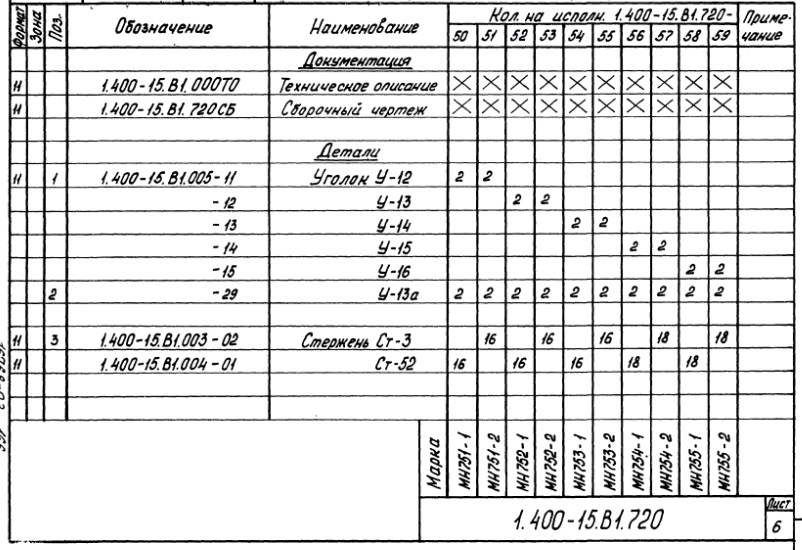

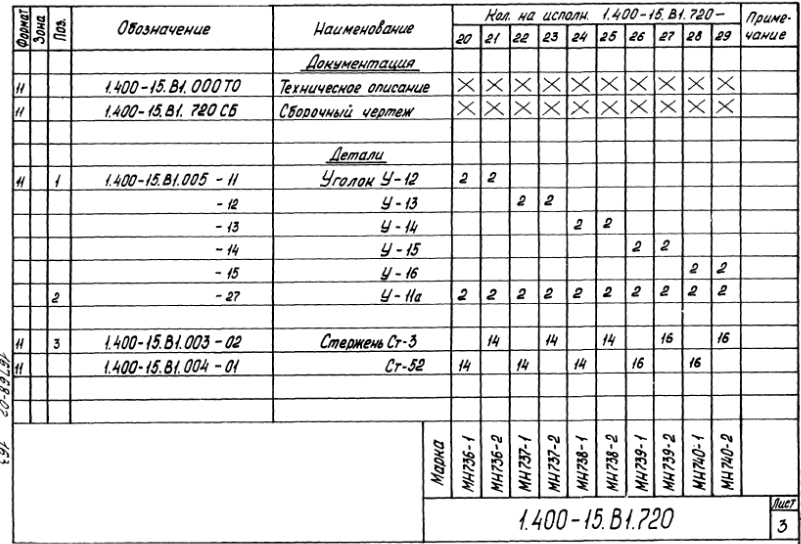

Изделие закладное МН726 – МН775 – 160 стр

805 × 546 пикс.     Открыть в новом окне
809 × 542 пикс.     Открыть в новом окне
801 × 544 пикс.     Открыть в новом окне
797 × 548 пикс.     Открыть в новом окне
804 × 552 пикс.     Открыть в новом окне
802 × 550 пикс.     Открыть в новом окне
804 × 544 пикс.     Открыть в новом окне
807 × 551 пикс.     Открыть в новом окне
803 × 548 пикс.     Открыть в новом окне
800 × 549 пикс.     Открыть в новом окне

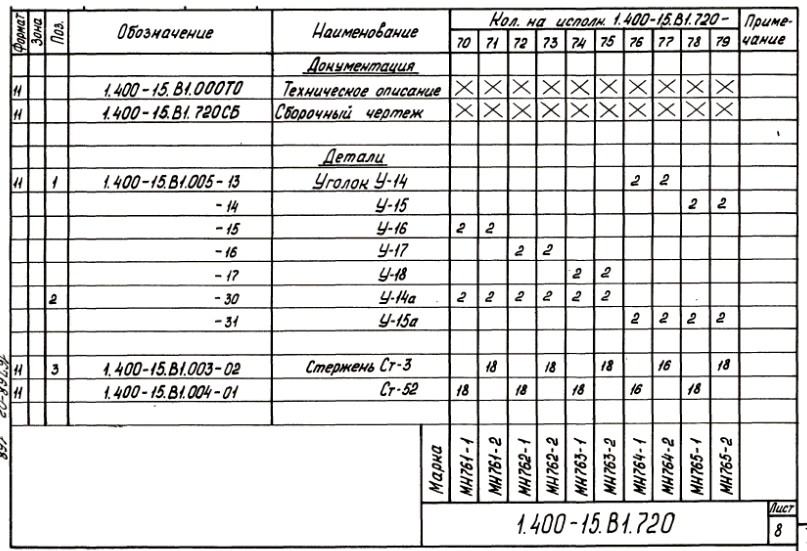

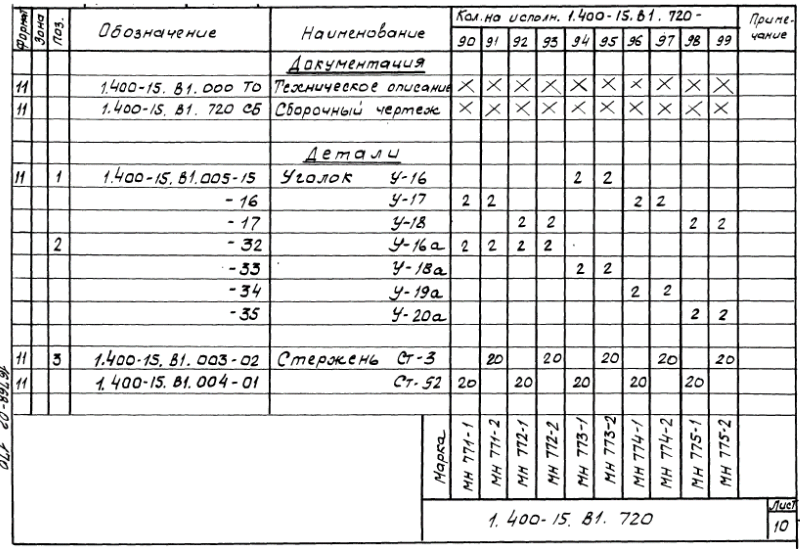

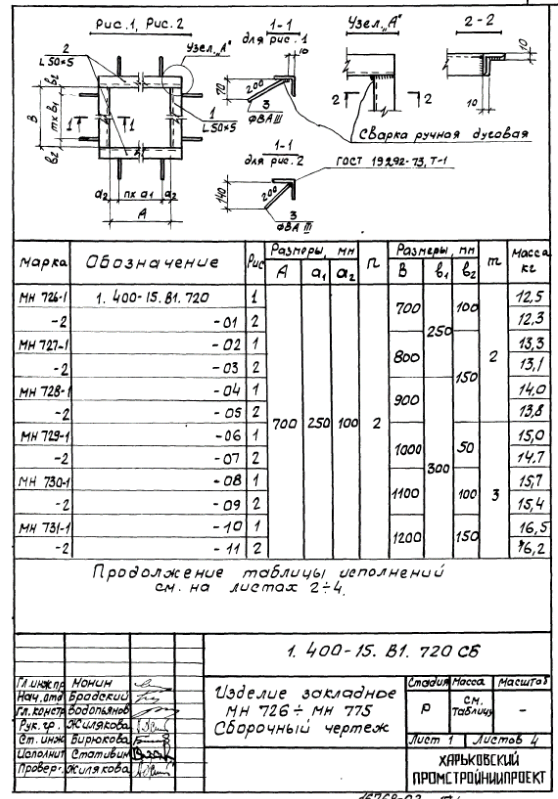

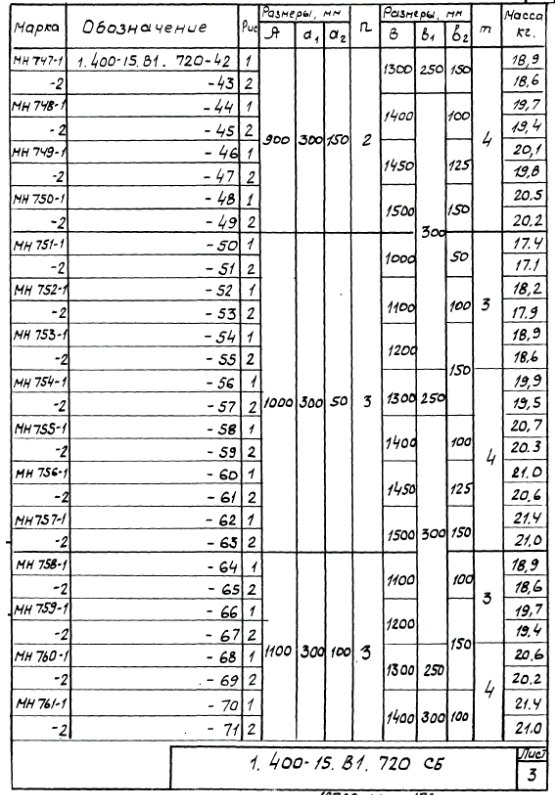

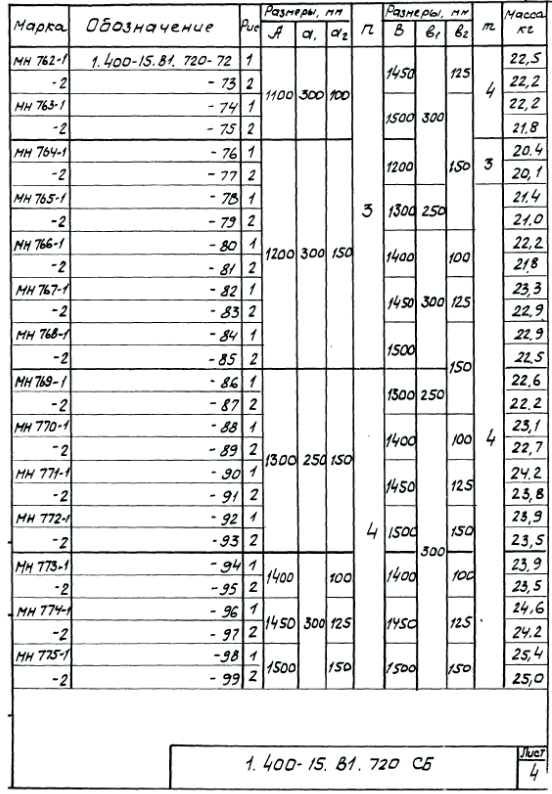

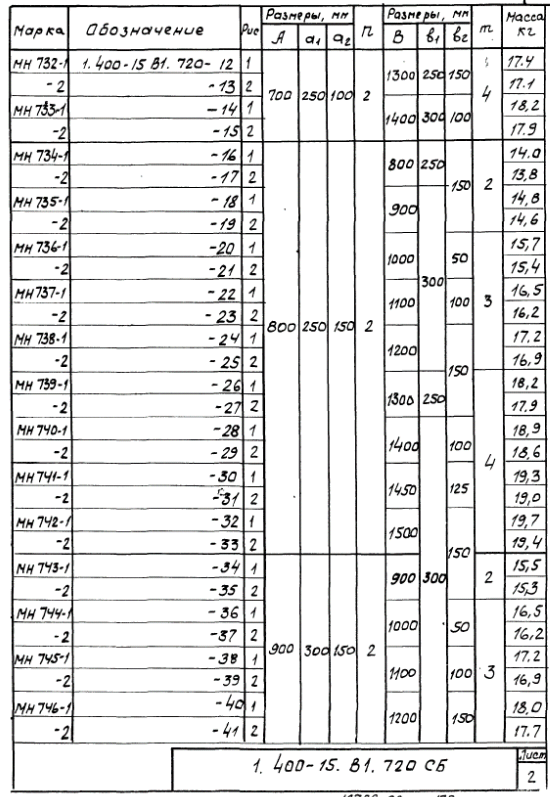

Изделие закладное МН726 – МН775. Сборочный чертеж – 170 стр

558 × 799 пикс.     Открыть в новом окне
550 × 797 пикс.     Открыть в новом окне
555 × 795 пикс.     Открыть в новом окне
552 × 794 пикс.     Открыть в новом окне

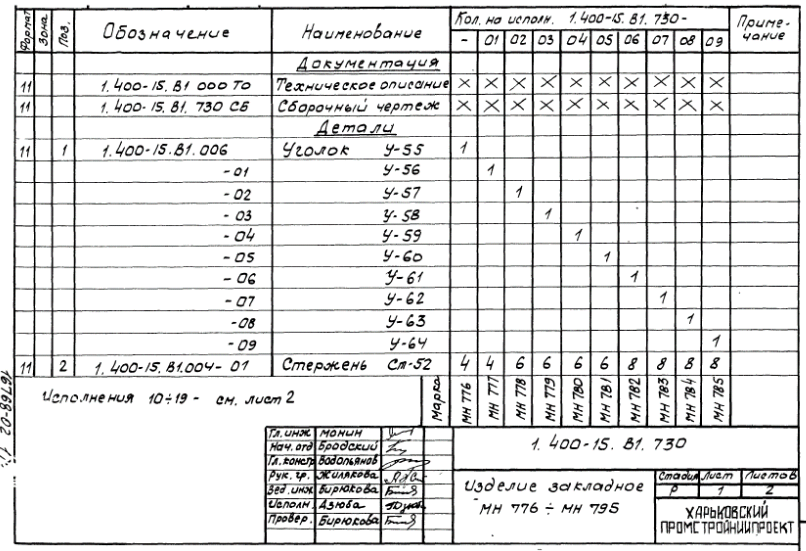

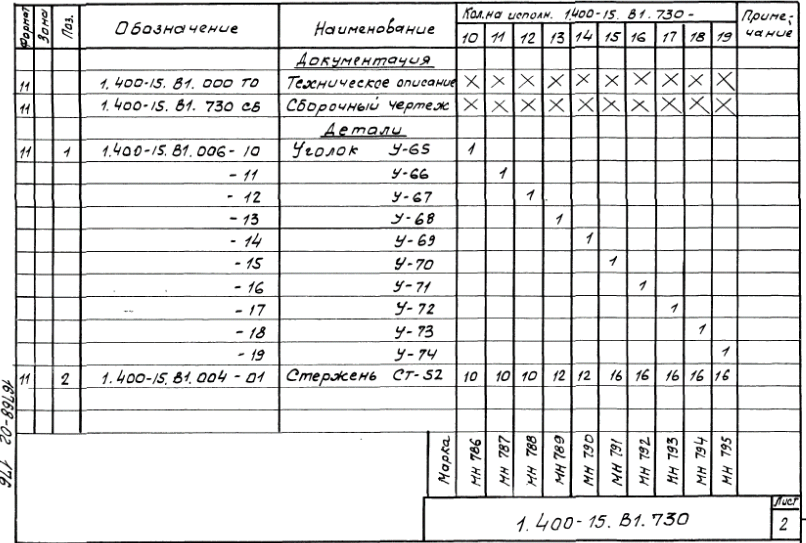

Изделие закладное МН776 – МН795 – 174 стр

806 × 551 пикс.     Открыть в новом окне
806 × 543 пикс.     Открыть в новом окне

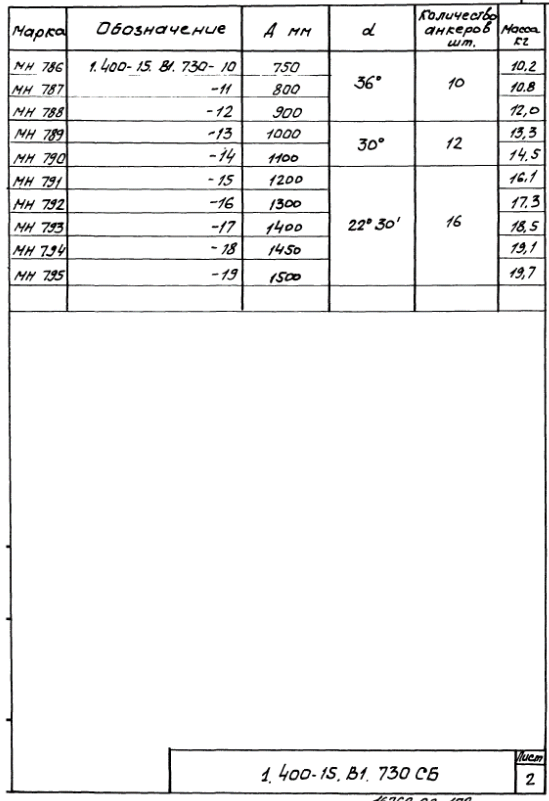

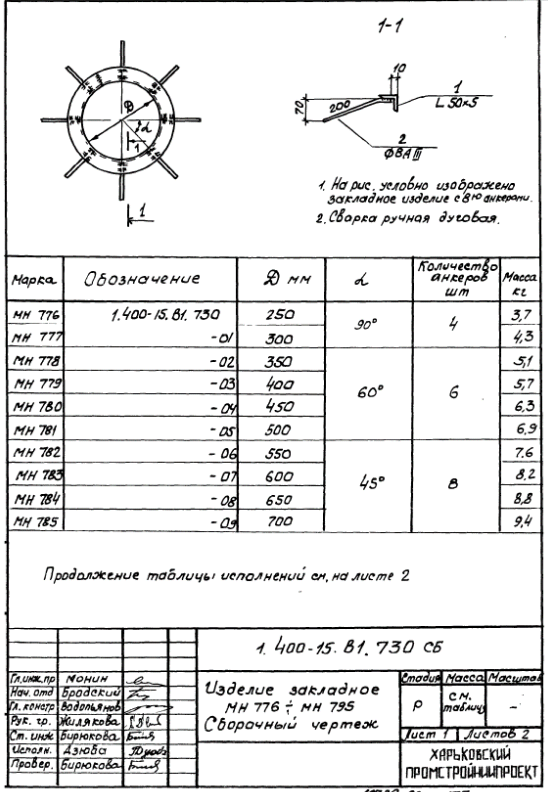

Изделие закладное МН776 – МН795. Сборочный чертеж – 176 стр

548 × 792 пикс.     Открыть в новом окне
549 × 801 пикс.     Открыть в новом окне

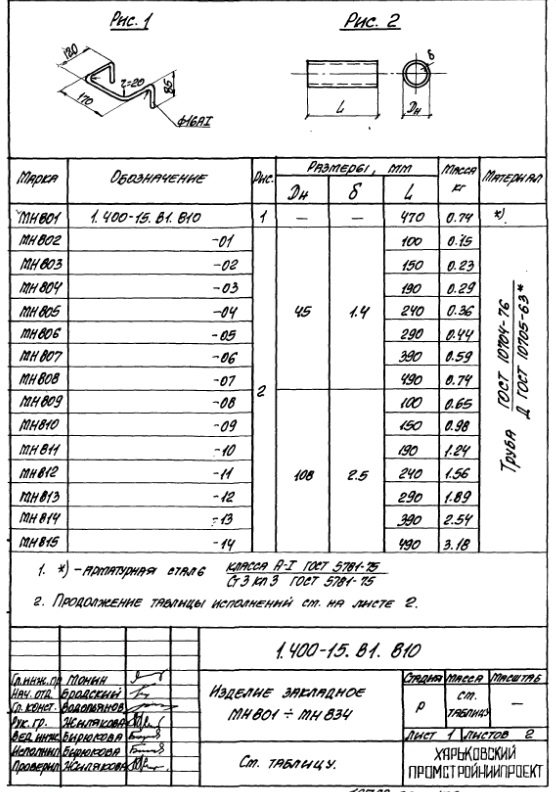

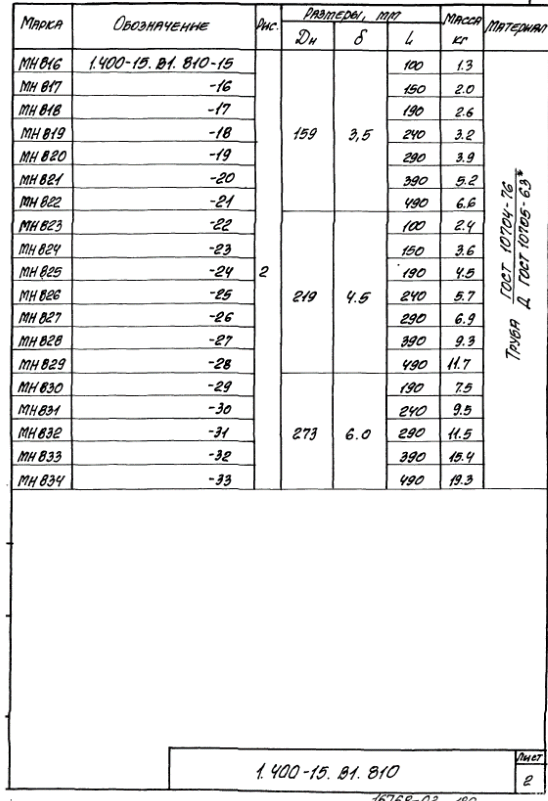

Изделие закладное МН801 – МН834 – 178 стр

556 × 792 пикс.     Открыть в новом окне
548 × 801 пикс.     Открыть в новом окне

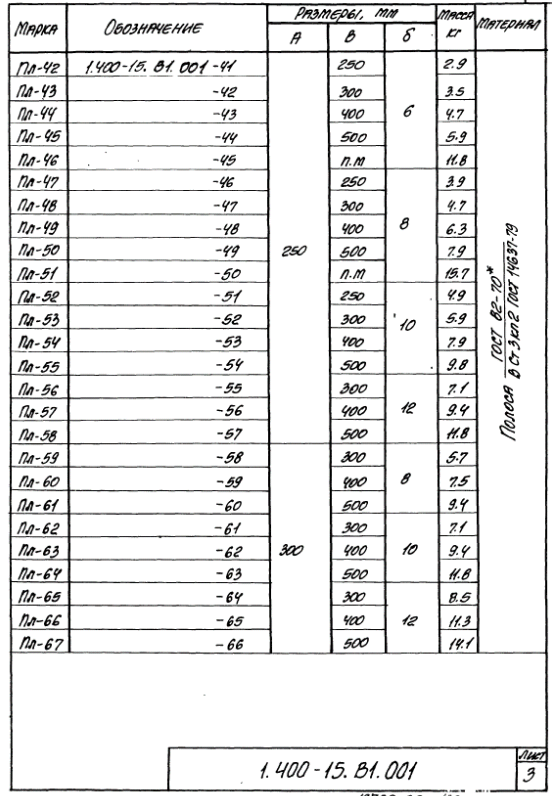

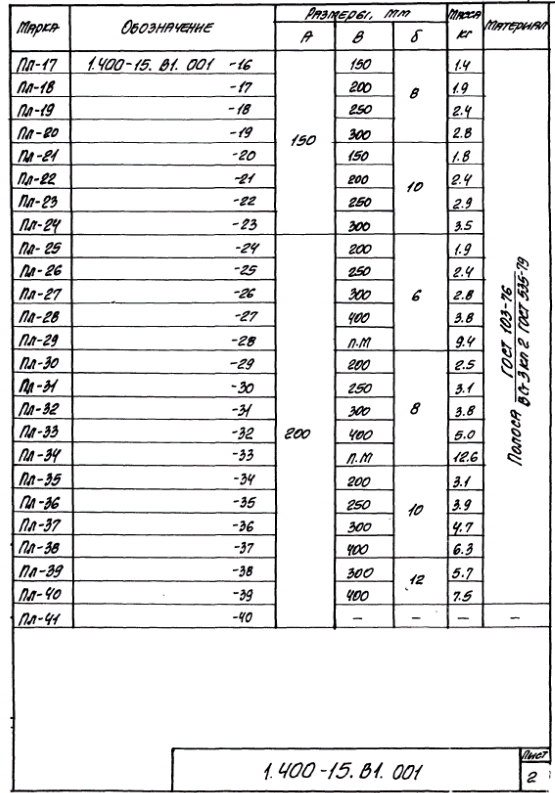

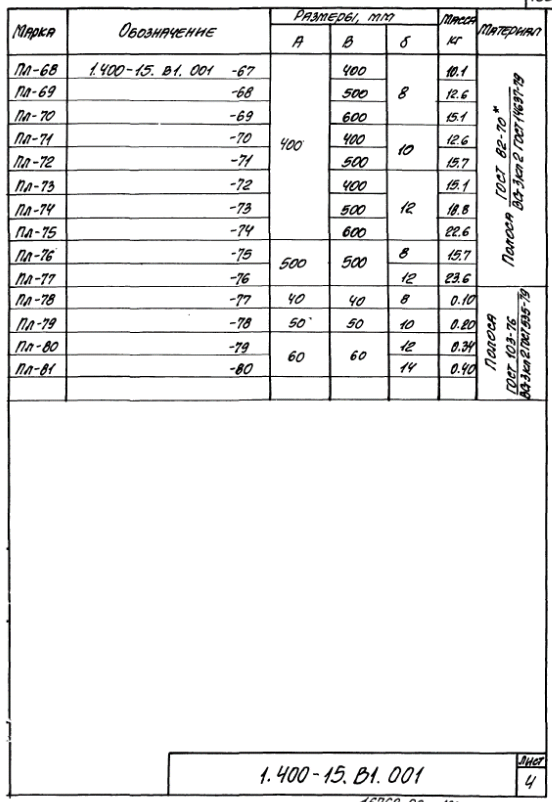

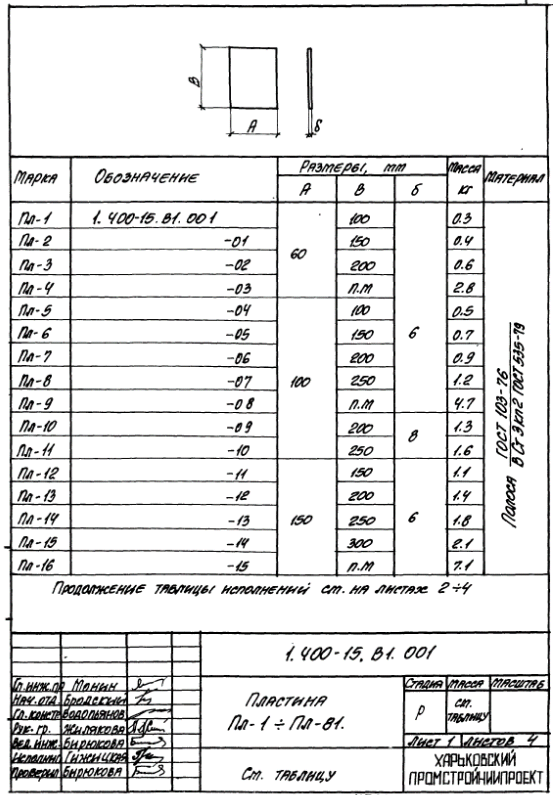

Пластина Пл-1 – Пл-81 – 180 стр

553 × 795 пикс.     Открыть в новом окне
555 × 793 пикс.     Открыть в новом окне
552 × 796 пикс.     Открыть в новом окне
552 × 802 пикс.     Открыть в новом окне

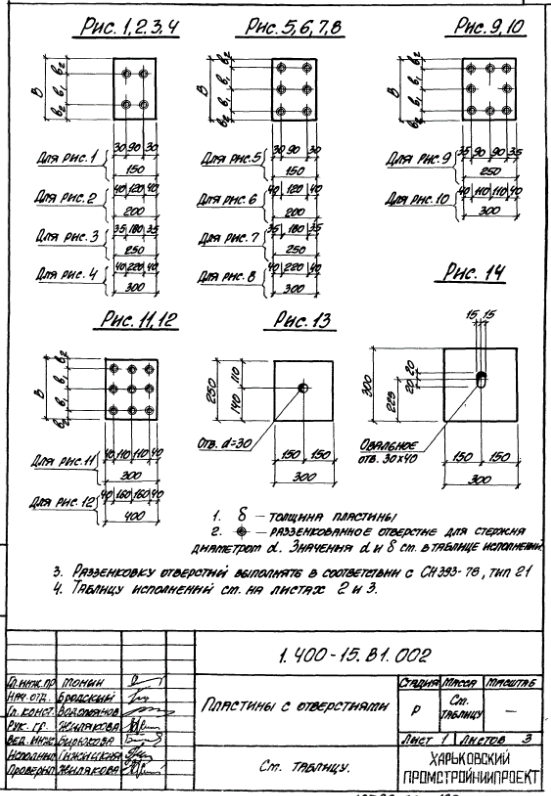

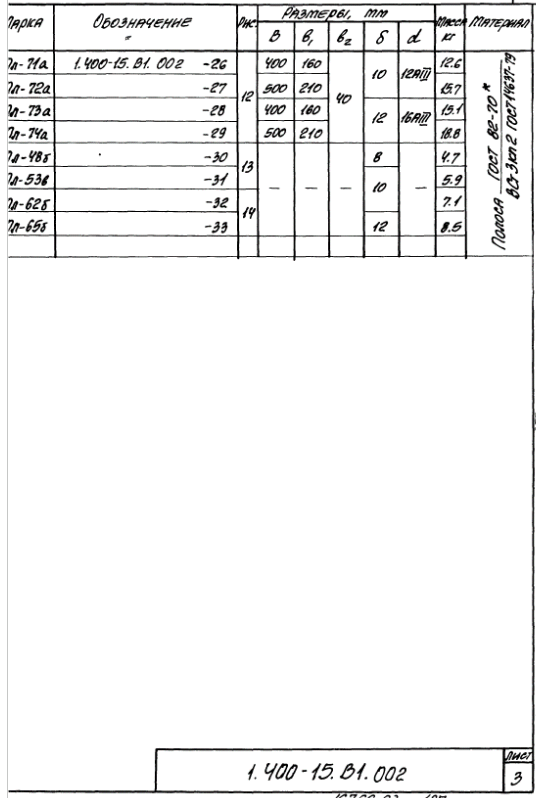

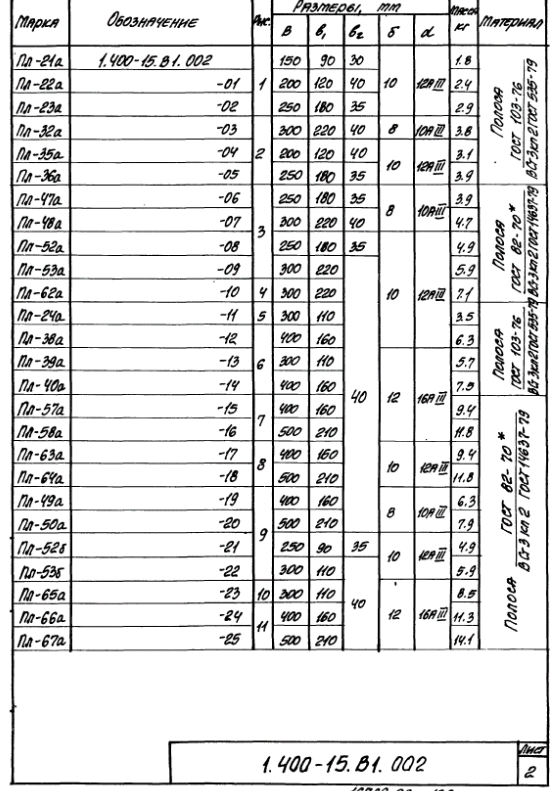

Пластины с отверстиями – 184 стр

551 × 796 пикс.     Открыть в новом окне
551 × 791 пикс.     Открыть в новом окне
536 × 798 пикс.     Открыть в новом окне

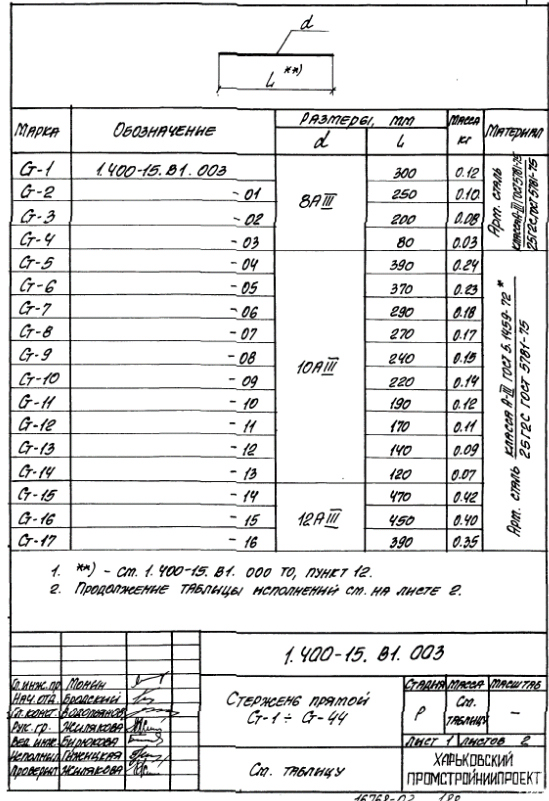

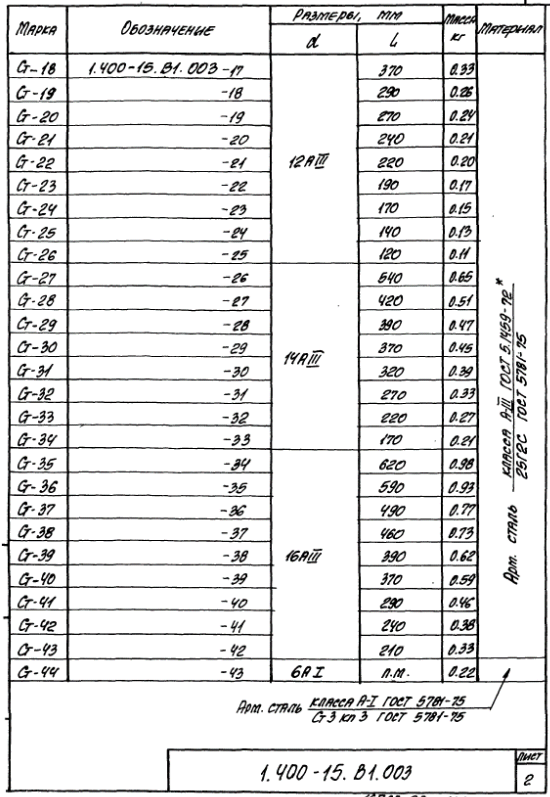

Стержень прямой Ст-1 – Ст-44 – 187 стр

549 × 801 пикс.     Открыть в новом окне
550 × 797 пикс.     Открыть в новом окне

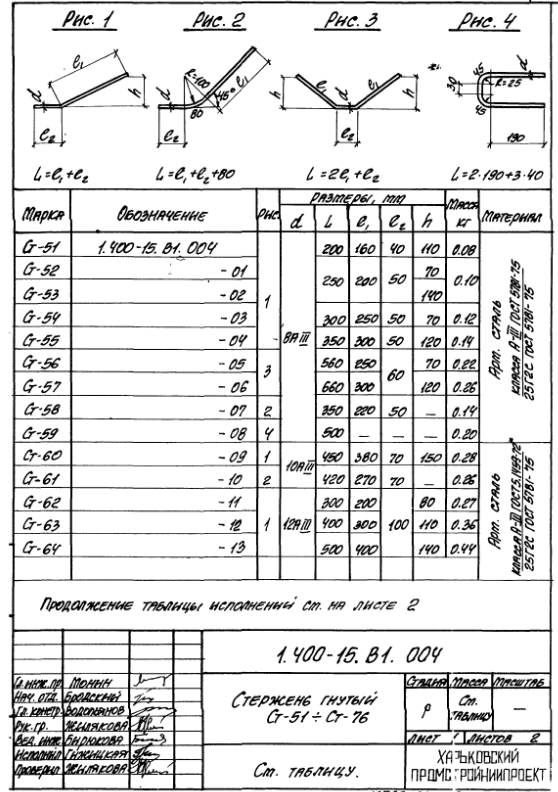

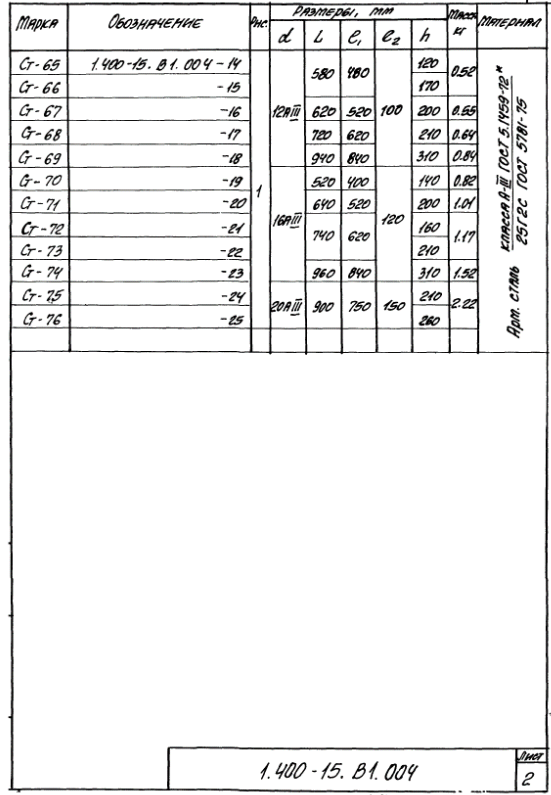

Стержень гнутый Ст-51 – Ст-76 – 189 стр

558 × 792 пикс.     Открыть в новом окне
551 × 795 пикс.     Открыть в новом окне

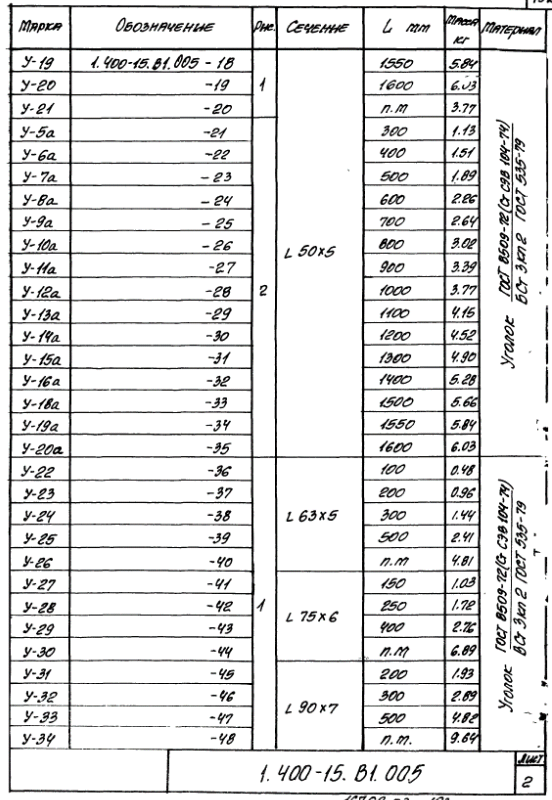

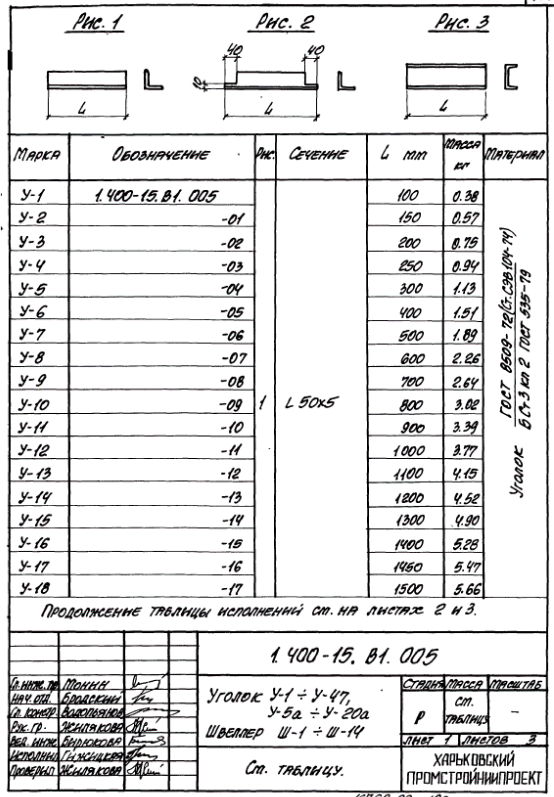

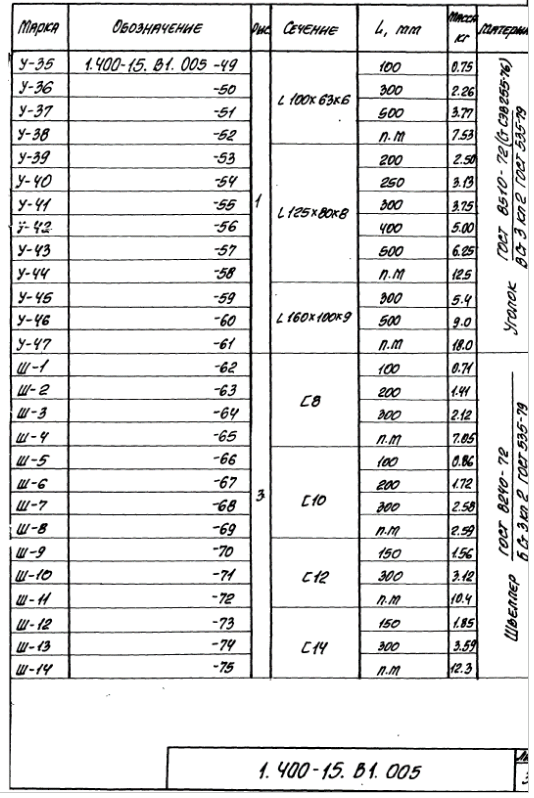

Уголок У-1 – У-47, У-5а – У-20а; Швеллер Ш-1 – Ш-14 – 191 стр

554 × 797 пикс.     Открыть в новом окне
552 × 800 пикс.     Открыть в новом окне
534 × 798 пикс.     Открыть в новом окне

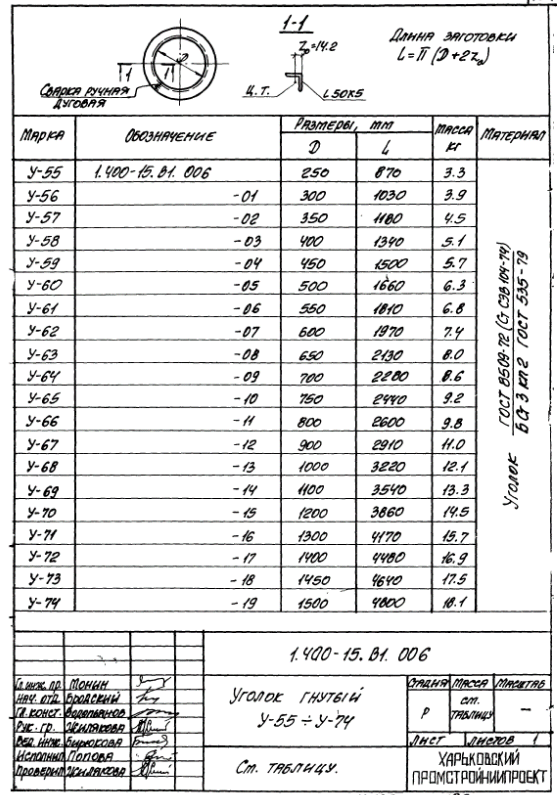

Уголок гнутый У-55 – У-74 – 194 стр

557 × 795 пикс.     Открыть в новом окне

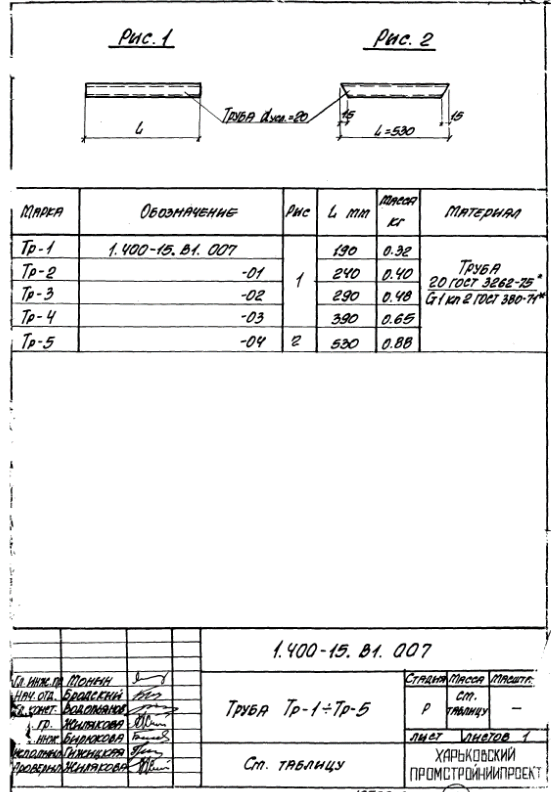

Труба Тр-1 – Тр5 – 195 стр

551 × 792 пикс.     Открыть в новом окне (

Классы

Выбранные классы объекта Строительные материалы

Продукция

Подождите идет загрузка ....

Присоединяйтесь к рассылке!

Оформляя подписку, вы принимаете политику конфиденциальности ЖБИ-СНГ.ру
