Серия 1.400-6/76 Унифицированные закладные детали сборных железобетонных конструкций зданий промышленных предприятий. Выпуск 1 Закладные детали конструкций одноэтажных зданий.
Описание
Рабочие чертежи

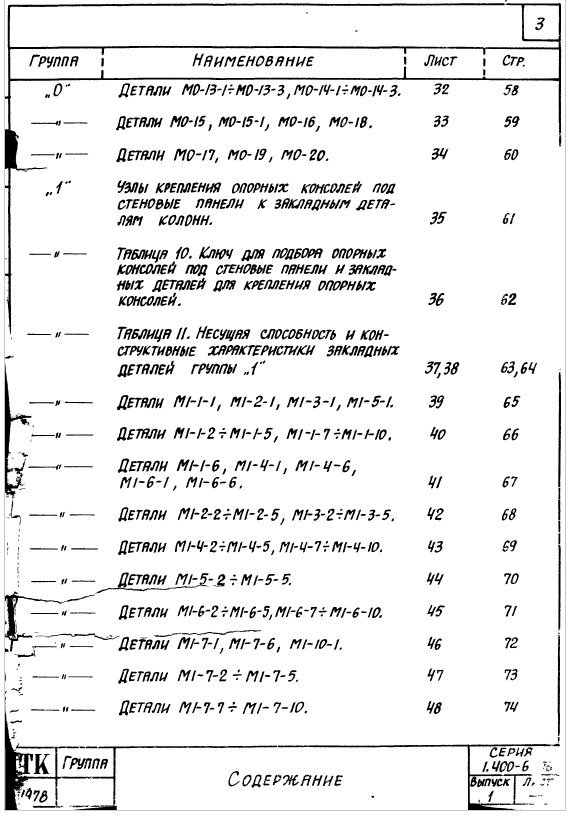

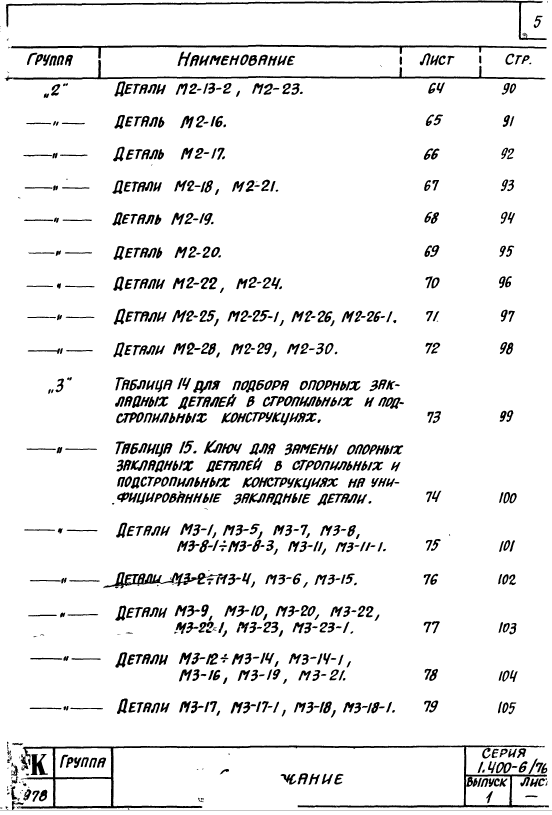

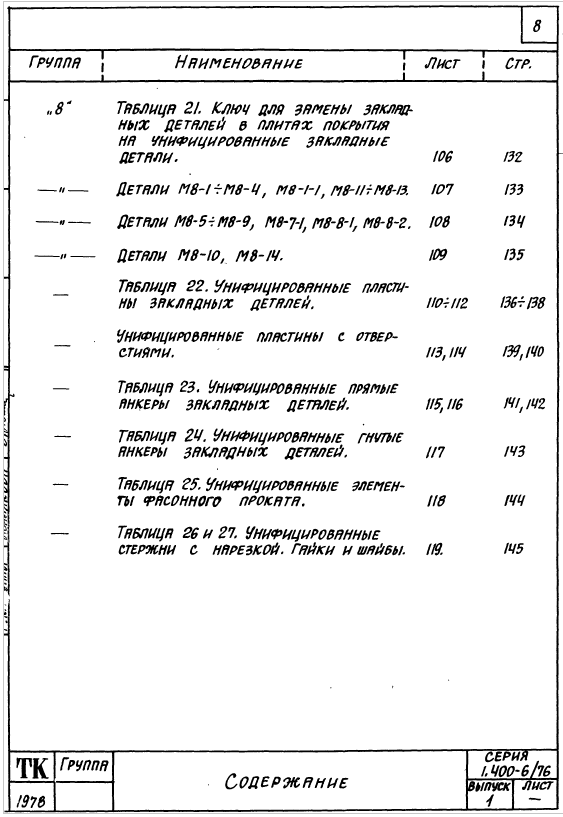

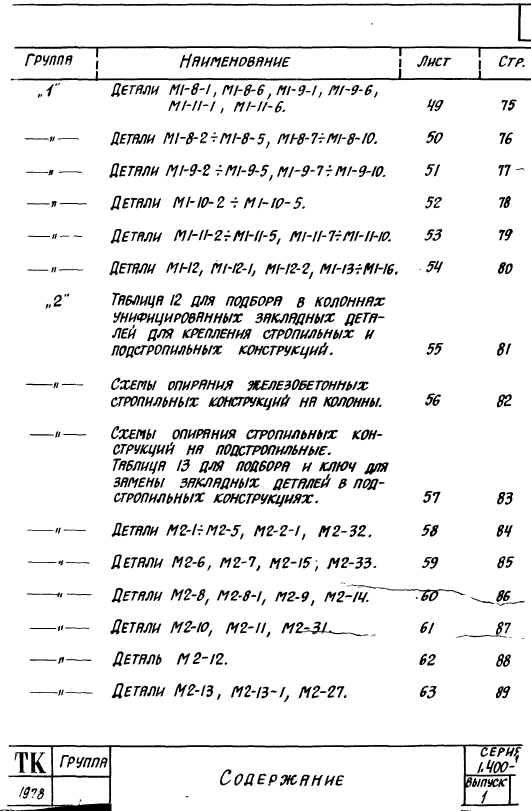

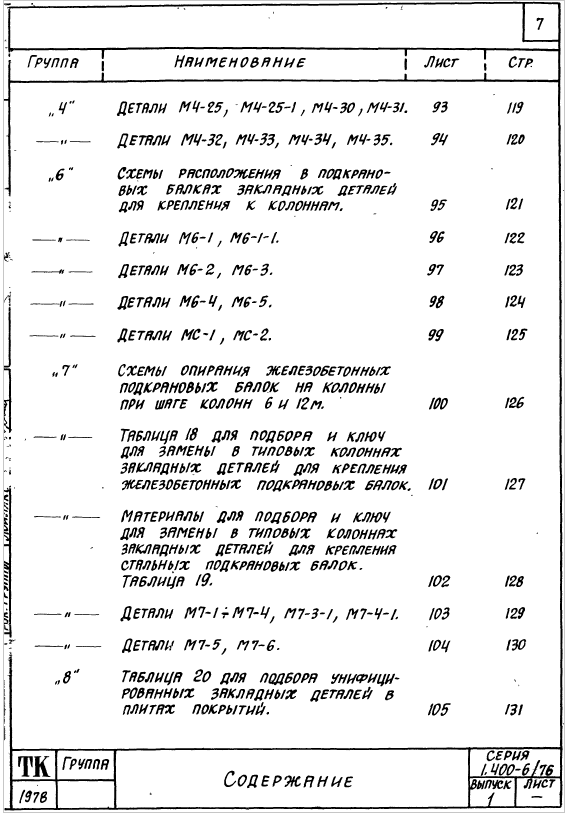

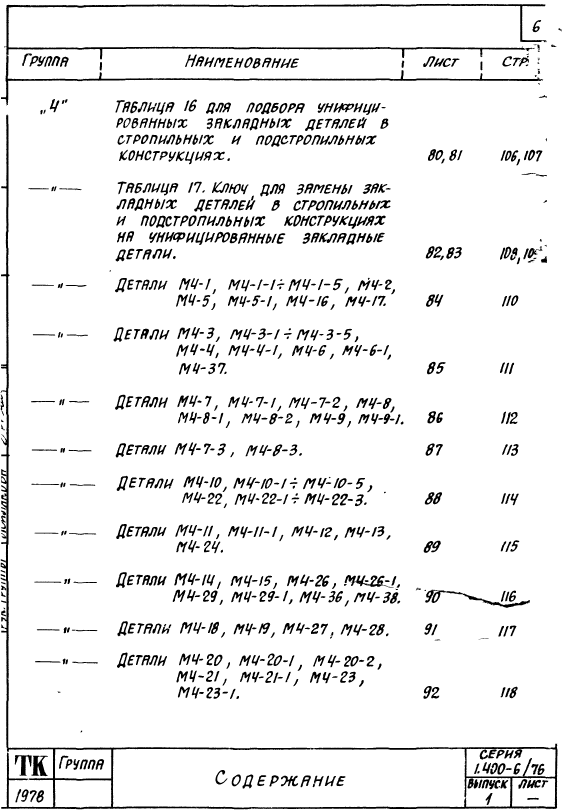

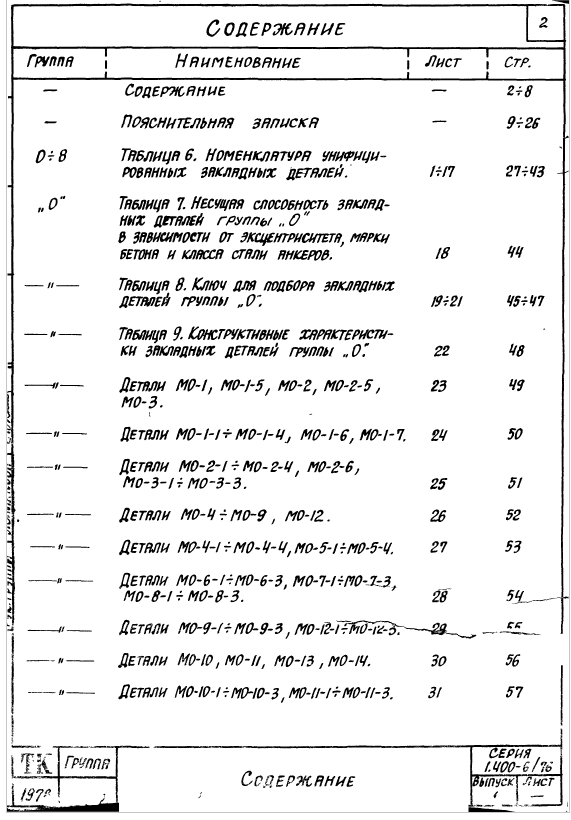

Содержание – 2 стр
 |
|
| 571 × 820 пикс. Открыть в новом окне | |
 |
|
| 569 × 820 пикс. Открыть в новом окне | |
 |
|
| 531 × 811 пикс. Открыть в новом окне | |
 |
|
| 552 × 815 пикс. Открыть в новом окне | |
 |
|
| 564 × 812 пикс. Открыть в новом окне | |
 |
|
| 565 × 815 пикс. Открыть в новом окне | |
 |
|
| 563 × 817 пикс. Открыть в новом окне | |
Пояснительная записка – 9 стр
1.Общая часть
1.1. Настоящая серия 1.40-6/76, выпуск 1 выпущена в результате корректировки серии 1.400-6, выпуск 1
1.2. Корректировка серии заключается в следующем:
а) Исключены закладные детали, относящиеся к аннулированным сериям типовых конструкций, и разработаны новые закладные детали для типовых конструкций, утвержденных после 1969 г.
б) Скорректированы закладные детали в части конструирования и расчетов в соответствии со СНиП II-21-75 и «Руководством по проектированию бетонных и железобетонных конструкций из тяжелого бетона, НИИЖБ, М. 1977 г.
в) В серию включены закладные детали для крепления к колоннам стальных стропильных и подстропильных конструкций, а также для крепления стальных подкрановых балок зданий, оборудованных ручными мостовыми кранами.
г) Из состава альбома исключены закладные детали для крепления вертикальных связей к колоннам (группа «5»). Эти детали должны выполняться по чертежам действующих серий.
д) Введена новая группа «8» - закладные детали в плитах покрытия, за исключением опорных закладных деталей, выполняемых по чертежам действующих серий.
е) Закладные детали подкрановых балок (группа «6») скорректированы в соответствии с техническими решениями железобетонных подкрановых балок длиной 6 и 12 м, разработанными Ленинградским Промстройпроектом взамен серии КЭ-01-50.
ж) Скорректирован раздел пояснительной записки «Выбор марок стали и антикоррозионная защита закладных деталей» в соответствии со СНиП II-21-75, СНиП II-28-73 и «Руководством по проектированию антикоррозионной защиты промышленных и сельскохозяйственных зданий и сооружений. Неметаллические конструкции», НИИЖБ, Москва, 1975 г.
1.3. Исходными материалами для разработки и корректировки рабочих чертежей данного выпуска послужили:
а) Строительные нормы и правила СНиП II-21-75 «Бетонные и железобетонные конструкции.» Нормы проектирования.
б) «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)», НИИЖБ, Москва , 1977 г.
в) Строительные нормы и правила СНИП II-83-72 « Стальные конструкции. Нормы проектирования».
г) Строительные нормы и правила СНиП II-28-73 « Защита строительных конструкций от коррозии». Нормы требования.
д) Строительные нормы и правила СНиП II-28-73 «Защита строительных конструкций от коррозии». Нормы проектирования.
е) Руководство по проектированию антикоррозионной защиты промышленных и сельскохозяйственных зданий и сооружений. Неметаллические конструкции.», НИИЖБ, Москва, 1975 г.
ж) Соединение сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы, ГОСТ 19292-73.
З) «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний», ГОСТ 10922-75.
и) «Указания по сварке соединений арматуры и закладных деталей железобетонных конструкций», СН 393-69.
к) «Инструкция по технологии изготовления и установке стальных закладных деталей в сборных железобетонных и бетонных изделиях», СН 313-65, изд. 1968 г.

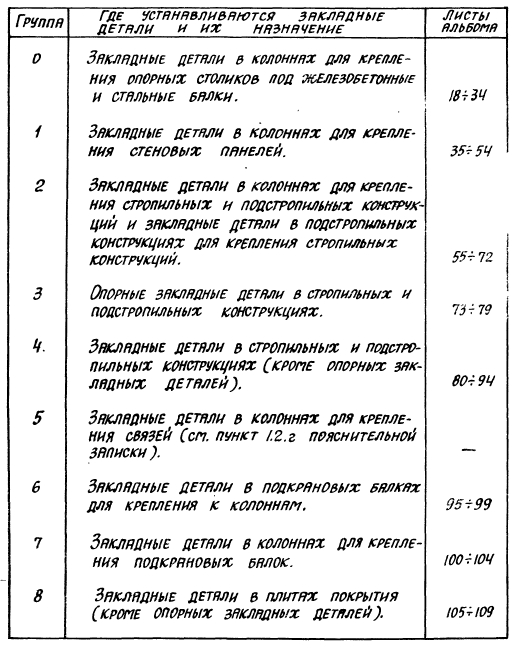

1.4. Закладные детали настоящего альбома разделены по функциональному признаку на следующие группы:
 |
|
| 514 × 645 пикс. Открыть в новом окне | |
В марке закладных деталей первая цифра после буквы «М» означает группу, к которой закладная деталь относится (например, закладная деталь М2-2-1 относится к группе «2»)
1.5. Настоящим альбомом охвачены основные закладные детали сборных железобетонных конструкций одноэтажных зданий промышленных предприятий, выполняемых по следующим типовым сериям:
а) Колонны (закладные детали групп «0», «1», «2», «7»).
Серия КЭ-01-49 (вып. I, IV-VI) – Сборные железобетонные колонны прямоугольного сечения для одноэтажных производственных зданий.
Серия КЭ-01-52 (вып. I-IV. VI.X) – Сборные железобетонные двухветвевые колонны одноэтажных производственных зданий.
Серия 1.423-2 (вып.1) – Железобетонные колонны для одноэтажных однопролетных промышленных зданий, оборудованных ручными мостовыми кранами.
Серия 1.423-3 (вып. 0-1, 0-2, 1,2) – Железобетонные колонны прямоугольного сечения для одноэтажных производственных зданий без мостовых кранов высотой до 9.6 м
Серия 1.423-5 (вып. 0, 1-3) – Железобетонные колонны прямоугольного сечения для одноэтажных производственных зданий без мостовых кранов высотой 10.8, 12.0, 13.2 и 14.4 м
б) Стропильные и подстропильные конструкции (закладные детали групп «3», «4»)
Серия 1.462-1 (вып. I-IV) – Железобетонные предварительно напряженные балки с параллельными поясами пролетом 12 м для покрытий зданий с плоской и скатной кровлей.
Серия 1.462-3 (вып. I, II, III) – Железобетонные предварительно напряженные двускатные решетчатые балки для покрытий промышленных зданий.
Серия 1.462-9 (вып. 1) – Предварительно напряженные решетчатые стропильные балки пролетом 18 м.
Серия 1.462-10 (вып. 1,2) – Железобетонные балки пролетом 6 и 9 м для покрытий зданий с плоской кровлей.
Серия ПК-01-129/68 (вып. I-1. I-2.II.II-1. II-2. III. III-2) – Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18,24 и 30 м с шагом ФЕРМ 6 и 12 м
Серия 1.463-3 (вып. I-XI) – Железобетонные предварительно напряжённые без раскосные фермы пролетами 18 и 24 м для покрытий зданий со скатной кровлей.
Серия 1.463-9 (вып. 1,2) – Железобетонная ферма пролетом 18 м с параллельными поясами и оттянутой из нижнего пояса в раскосы напрягаемой арматурой для предприятий текстильной промышленности.
Серия 1.463-10 (вып. 1-3) – Железобетонные фермы для покрытий неотапливаемых зданий.
Серия 1.863-1 (вып. 1-3) – Железобетонные треугольные без раскосные фермы для сельскохозяйственных производственных зданий с асбестоцементной кровлей.
Серия ПК-01-110/68 (вып. I.II) –Железобетонные предварительно напряженные подстропильные фермы для покрытий зданий со скатной кровлей пролетами 18,24 и 30 м, с шагом стропильных ферм 6 м.
Серия ПК-01-140(вып. 1) - Железобетонные предварительно напряженные подстропильные фермы для покрытий зданий со скатной кровлей, с шагом стропильных ферм 6 м, возводимых в Iи II районах снеговой нагрузки (зональные южные)
Серия 1.463-4 (вып.1,2) – Железобетонные предварительно напряженные подстропильные фермы (для покрытий зданий с мало уклонной кровлей)

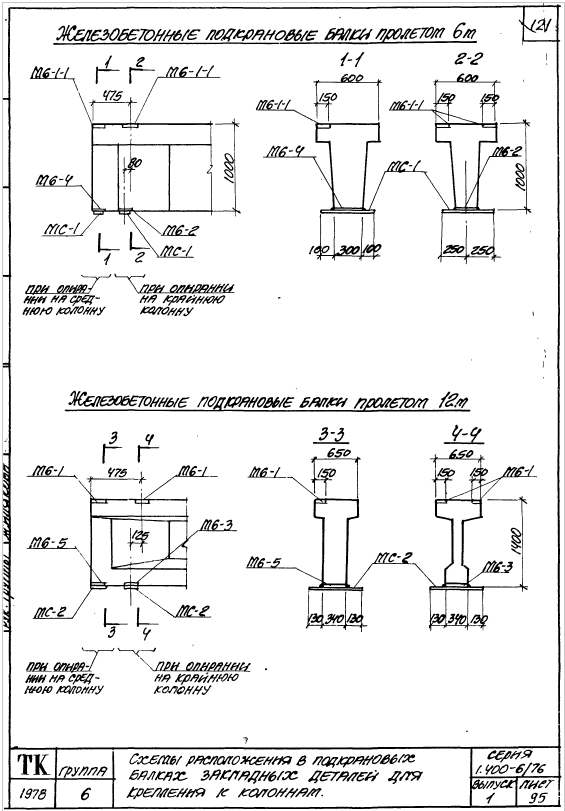

в) Подкрановые балки (закладные детали группы «6»)
см. пункт 1.2.е пояснительной записки – Сборные железобетонные предварительно напряженные подкрановые балки для кранов грузоподъемностью 10-30 т.
г) Плиты покрытия (закладные детали группы «8»)
Серия 1.465-3 (вып. 0,1-4,7,8) – Сборные железобетонные предварительно напряженные плиты длиной 12 см для покрытий промышленных зданий.
Серия 1.465-7 (вып. 3.4) – Сборные железобетонные предварительно напряженные плиты для покрытий производственных зданий размером 3х6 и 1,5х6 м. Со стержневой, проволочной и прядевой арматурой.
ГОСТ 22701.0-77-22701.5-77 – Плиты железобетонные ребристые предварительно напряженные размером 6х3 м для покрытий производственных зданий.
1.6. Настоящий выпуск рабочих чертежей унифицированных закладных деталей может быть использован как для вновь разрабатываемых сборных конструкций (типовых и нетиповых), так и для замены на заводах сборного железобетона закладных деталей в типовых конструкциях, изготовляемых по действующим сериям, на унифицированные закладные детали закладные детали, разработанные в данном альбоме. Для облегчения такой замены для групп «2-8» даются соответствующие «ключи»
Подбор закладных деталей производится при помощи схем, ключей и таблиц, приведенных в альбоме для каждой группы.
1.7.На листах 1-17 в таблице 6 приведена номенклатура закладных деталей, разработанных в настоящем выпуске, в которой детали сгруппированы по конструктивному признаку для облегчения их подбора при проектировании.
1.8.В колоннах, где будут применены закладные детали МО-15 – Мо-20, необходимо в зоне отогнутых анкеров установить хомуты с шагом не более 100 мм и диаметром не менее 0,3 диаметра анкера.
1.9. При расположении закладных деталей на верхней грани бетонируемого элемента в пластинах этих деталей размерами свыше 200х200 предусмотреть отверстия d=50 мм для выхода воздуха и контроля качества бетонирования.
1.10. Вопросы технологии изготовления, режимов сварки, методов испытаний и правил приемки закладных деталей в данной работе не рассматриваются, поскольку они разработаны в нормативных документах, перечисленных в пункте 1.3
1.11. Закладные детали, предназначенные для выемки из опалубочных форм и монтажа конструкций (петли, газовые трубки, кольца и т.д), в данной серии не рассмотрены.
2. Расчет и конструирование закладных деталей
2.1. Расчет и конструирование закладных деталей выполнены по методике и рекомендациям, изложенным в СНиП II-21-75 и в «Руководстве по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)» Москва, 1977г.
2.2. Конструкция закладных деталей принята, в основном, в виде стальных пластин с приваренными к ним ВТАВР анкерными стержнями. Пластины закладных деталей приняты из сталей группы ВСт3 по ГОСТ 380-77*, анкеры – из стали класса АIII диаметром 8-18 мм.
Такая конструкция деталей позволяет применить для приварки анкеров дуговую сварку под слоем флюса на сварочных автоматах в соответствии с ГОСТ 19292-73.
2.3. При назначении толщиной пластины закладных деталей учитывались требования ГОСТ 19292-73 к соотношению между толщиной пластины
и диаметром анкерных стержней
, а именно:
и диаметром анкерных стержней , а именно:а) при сварке анкерных стержней с плоским элементом втавр на автоматах под слоем флюса
 |
|
| 443 × 61 пикс. Открыть в новом окне | |
б) При сварке анкерных стержней из стали классов А-I, А-II и А-III втавр под слоем флюса на оборудовании с ручным приводом или при дуговой сварке швами в раз зенкованном отверстии
в) При соединении анкеров с пластиной внахлестку
2.4. В случае замены при изготовлении закладных деталей стали класса А-III на сталь класса А-II площадь сечения расчетных анкеров должна быть увеличена в
раза. Для стали класса А-I -
раза. Для стали класса А-I - Круглая горячекатаная сталь класса А-I может применяться для расчетных анкеров только с постановкой на концах анкеров пластин усиления (шайб) или высаженных горячим способом головок, а для нерасчетных (конструктивных) анкеров – с крюками.
2.5.Закладные детали групп «0» и «1» запроектированы с анкерами различной длины, имеющими на концах пластинки усиления (шайбы) или без пластинок усиления. При подборе закладных деталей этих групп следует иметь в виду следующее:
а) Закладные детали без пластинок усиления на концах анкеров имеют нормальную заделку анкеров в бетоне марки «200»
и выше и применяются в конструкциях достаточной толщины при отсутствии возможности образования трещин в бетоне вдоль анкеров.
и выше и применяются в конструкциях достаточной толщины при отсутствии возможности образования трещин в бетоне вдоль анкеров.б) Закладные детали с пластинами усиления на концах анкеров применяются при ограниченной толщине конструкции, не позволяющей разместить анкеры с нормальной заделкой, и при расположении закладной детали со стороны растянутой зоны бетона , когда возможно образование трещин в бетоне вдоль анкеров.
в) Закладные детали с пластинами усиления на концах анкеров должны устанавливаться так, чтобы пластинки усиления заходили за продольную арматуру противоположной грани колонны. При несоблюдении этого условия необходимо проверить несущую способность закладной детали расчетом на выкалывание бетона (см.п.3.107 «Руководства по проектированию бетонных и железобетонных конструкций из тяжелого бетона», Москва 1977 г.)
2.6. В закладных деталях с большими расстояниями между анкерами для предотвращения выгибания пластины предусмотрены конструктивно анкеры Ф10AIII, L=150 мм.
2.7. При применении расчетных закладных деталей в конструкциях зданий, предназначенных для эксплуатации в сейсмических районах или расположенных на подрабатываемых на подрабатываемых территориях, закладные детали должны быть проверены на соответствующие расчетные нагрузки.
2.8. В целях обеспечения возможности установки закладных деталей в инвентарные стальные опалубочные формы размеры пластин, совпадающие с размерами опалубочной формы, уменьшены на 10 мм.
2.9. Крепление всякого рода конструкций к закладным деталям групп «0» и «1» должно обеспечивать равномерную передачу усилий на все анкеры и не вызывать изгиба пластинок. Если указанные условия не могут быть выполнены, необходимо произвести расчет для уточнения несущей способности анкеров закладной детали и проверить на прочность толщину пластины.
3. Изготовление закладных
3.1. Настоящей серией предусмотрена приварка анкерных стержней к пластинам втавр дуговой сваркой под слоем флюся на варочных автоматах в соответствии с СН 393-69 и ГОСТ 19292-73.
При отсутствии оборудования для автоматической сварки втавр допускается применение сварки ставр под слоем флюса на оборудовании с ручным приводом или дуговой сварки швами в раз зенкованных отверстиях. Однако, в этих случаях должна быть проверена толщина пластины унифицированной закладной детали с тем, чтобы соблюдалось условие
При несоблюдении этого условия толщину пластины следует увеличить. Приварку анкеров к пластинам в раз зенкованные отверстия выполнять в соответствии с указаниями СН313-65, п.2.17 Приварка анкеров к пластинам втавр кольцевыми швами ручной дуговой сваркой не допускается.
3.2. Для приварки прямых или отогнутых анкеров к пластинам или уголкам внахлестку рекомендуется применение контактной рельефно-точечной сварки по ГОСТ 19292-73; допускается также применение ручной сварки (см. СН313-65, п. 2.18)
Если закладная деталь применяется для конструкций с вибрационной нагрузкой, контактная рельефно-точечная сварка не допускается. Об этом должно быть указание в конкретном проекте.
3.3. Стержни с нарезкой пропускаются через отверстие в пластине и привариваются с внутренней стороны закладной детали дуговой сваркой кольцевыми швами.
3.4. При наличии на заводах-изготовителях оборудования для устройства выраженных горячим способом анкерных головок рекомендуется заменять предусмотренные в настоящем альбоме пластины усиления (шайбы) на высаженные головки. Диаметр головки должен быть не менее 3 daн – для анкеров из стали классов А-III и не менее 2daн – для анкеров из стали классов АI и АII, а длина заготовки анкера должна быть соответственно увеличена для сохранения проектной длины анкера.
3.5. При приварке анкеров к пластинам необходимо применение жестких кондукторов или других приспособлений для обеспечения проектного положения анкеров.
3.6. Длины анкеров на чертежах и в спецификациях даны номинальными, т.е, без добавления на оплавление и осадку при приварке втавр (припуск в длине заготовок анкера может быть приниматься равным диаметру анкера)
3.7. Технические требования, правила контроля и приемки, а также методы испытаний закладных деталей должны соответствовать ГОСТ 10922-75.
4. Выбор марок стали и антикоррозионная защита закладных деталей
4.1. Для пластин и элементов проката применяется сталь группы ВСт3, отвечающая условиям свариваемости по ГОСТ 380-71*. Для анкеров из горячекатаных стержней периодического профиля класса A-III применяется сталь марки 25Г2С или 35 ГС.
4.2.Марка стали для элементов закладных деталей окончательно назначается в конкретном проекте в зависимости о температурных условий, в которых работают закладные детали, и от характера приложенных к ним (статических или динамических). При этом следует пользоваться данными таблиц 1 и 2 (см. стр. 23 и 24)
4.3. Для увеличения срока службы закладных деталей в железобетонных конструкциях необходимо производить защиту их антикоррозионными покрытиями.
Выбор типа антикоррозионной защиты закладных деталей производится в конкретном проекте в зависимости от степени агрессивного воздействия среды, в которой переназначается эксплуатация конструкций.
Выбор варианта системы защитного покрытия производится в соответствии с указаниями п.п.3.24-3.35 «Руководства по проектированию антикоррозионной защиты промышленных и сельскохозяйственных зданий, и сооружений. Неметаллические конструкции», Москва, 1975 г.
В перечисленных пунктах «Руководства даны также рекомендациями по способам нанесения защитного покрытия и по сварке закладных деталей с металлическими покрытиями.
4.4. Закладные детали группы «1» (кроме деталей М 1-13-М1-16) должны иметь металлизационное покрытие в зоне, показанной на листе 35. Толщина покрытия определяется по таблице 5 (см. стр. 26).
4.5. Данные по маркам стали для пластин и анкеров и данные по защите от коррозии должны быть обязательно указаны в каждом конкретном проекте для всех примененных закладных деталей.
5. Рекомендации по способам фиксации закладных деталей в опалубочных формах.
5.1. Для повышения точности расположения закладных деталей в готовом изделии крепление их к опалубочным формам выполняется с помощью фиксаторов.
5.2. Для крепления закладных деталей к борту формы применяется два типа фиксаторов, имеющие:
а) квадратный стержень, для которого в закладной детали предусматривается квадратное отверстие размером 10х10 мм;
б) стержень с резьбой, для которого в закладной детали предусматривается отверстие диаметром 18 мм и гайка М16, приваренная с внутренней стороны пластины закладной детали.
Выполнение резьбового отверстия М16 непосредственно в пластине закладной детали допускается в порядке исключения.
Предпочтительным типом фиксатора к бортам формы является квадратный стержень.
5.3. Для крепления закладных деталей к поддону формы также применятся два типа фиксаторов, имеющие:
а) квадратный стержень с наклонными гранями, для которого в закладной детали предусматривается квадратное отверстие размером 18х18 мм;
б) конический стержень, для которого в закладной детали предусматривается отверстие диаметром 18 мм.
5.4. Количество фиксаторов и, соответственно, количество отверстий в закладной детали принимается в зависимости от размеров пластины, а именно:
- при размере пластин до 200х300 мм предусматривается один фиксатор;
- при размере пластин более 200х300 мм – два фиксатора.
В тех случаях, когда закладные детали могут быть зафиксированы в формах без применения специальных фиксаторов, отверстия в них могут не выполняться.
5.5. В пластинах закладных деталей данной серии показаны одно или два квадратных отверстия размером 10х10 мм для фиксации к бортам опалубочной формы.
При изготовлении закладных деталей в зависимости места их расположения в опалубочных формах и возможностей завода-изготовителя в части применения того или иного типа фиксатора уточняются размеры, привязка и форма отверстий для крепления закладных деталей к опалубочным формам на время бетонирования.
5.6. Рекомендации по способам фиксации закладных деталей (пункты 5.1-5.4) Составлены институтом Гипростроммаш.
6. Унификация элементов закладных деталей
6.1. В данной работе размеры элементов закладных деталей (пластин, анкеров, элементов фасонного проката и др.) Унифицированы, а позиции их имеют сквозную нумерацию. Сортамент составных элементов унифицированных закладных деталей приведен в таблицах 22-27 (см. листы 110-119)
В эти таблицы включены также элементы закладных деталей серии 3.400-6/76 «Унифицированные закладные детали сборных железобетонных конструкций инженерных сооружений промышленных предприятий».
6.2. Проведенная унификация предполагает применение унифицированных пластин и анкеров для компоновки закладных деталей вновь проектируемых железобетонных конструкций, а также возможность заблаговременно массового изготовления элементов закладных деталей на заводах ЖБК, либо их изготовления «на склад» на централизованных заводах арматуры и закладных деталей.
В таких случаях рекомендуется заводам-изготовителям унифицированные пластины, уголки и анкеры маркировать с дополнительным индексом «у», чтобы не смешивать их с другими деталями, имеющими такие же номера позиций (например, пластин поз. 25 замаркировать «у25» или «25у»).

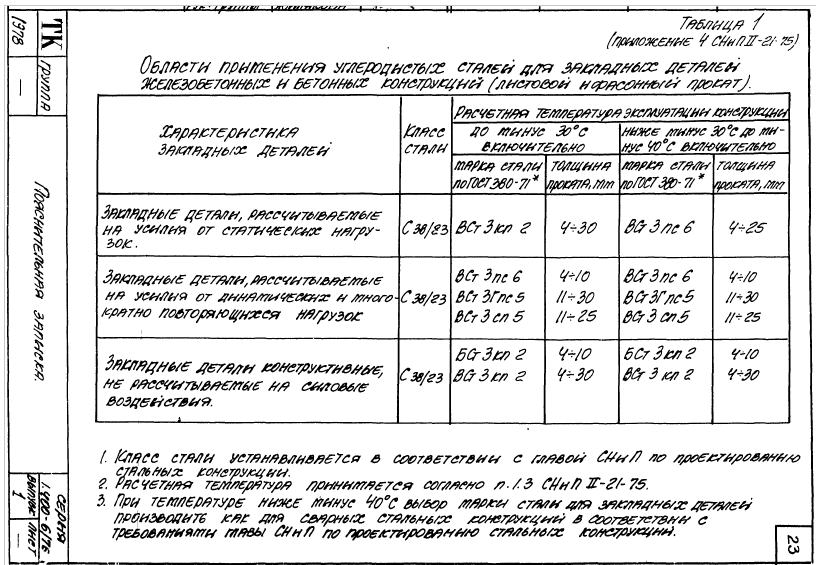

Таблица 1. Области применения углеродистых сталей для закладных деталей железобетонных и бетонных конструкций (листовой и фасонный прокат)
 |
|
| 816 × 565 пикс. Открыть в новом окне | |

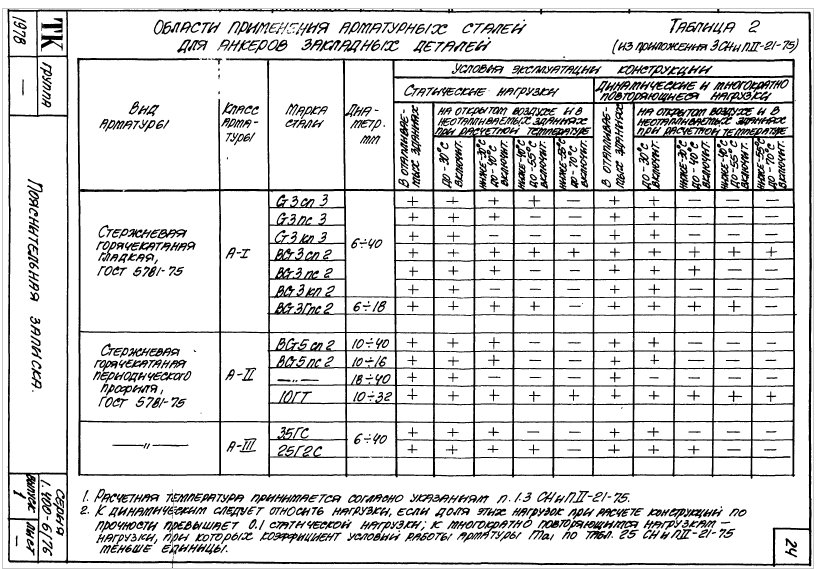

Таблица 2. Область применения арматурных сталей для анкеров закладных деталей
 |
|
| 819 × 569 пикс. Открыть в новом окне | |

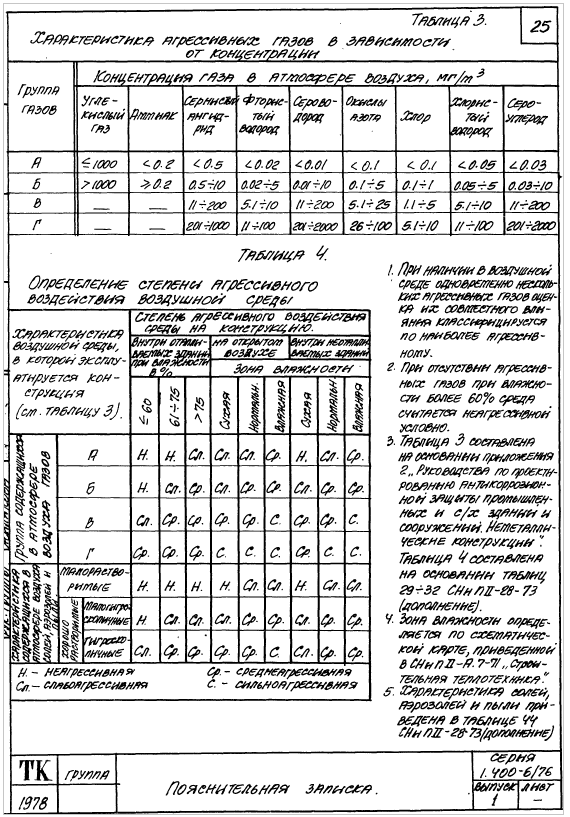

Таблица 3. Характеристика агрессивных газов в зависимости от концентрации; Таблица 4. Определение степени агрессивного воздействия воздушной среды
 |
|
| 570 × 817 пикс. Открыть в новом окне | |

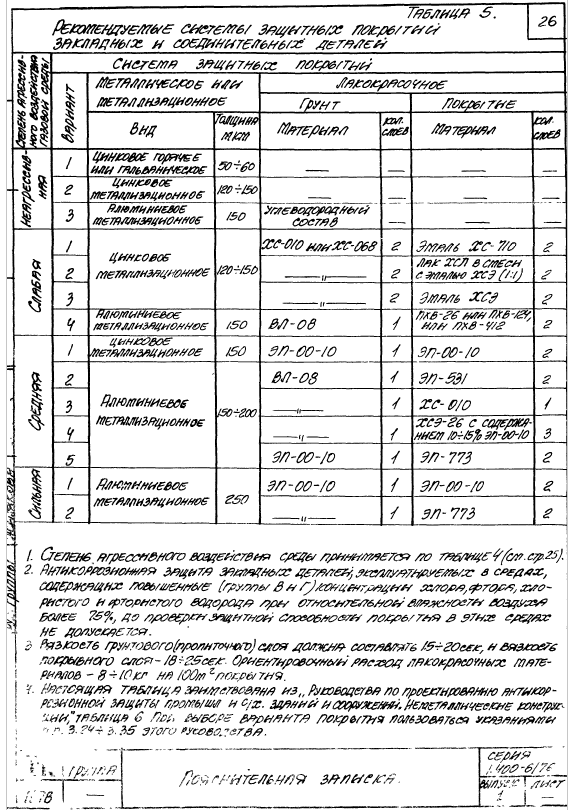

Таблица 5. Рекомендуемые системы защитных покрытий закладных и соединительных деталей
 |
|
| 579 × 810 пикс. Открыть в новом окне | |

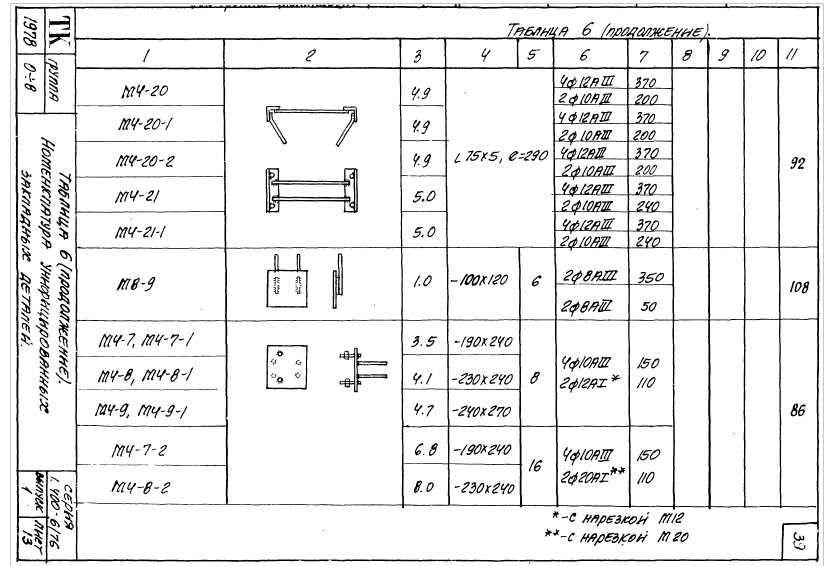

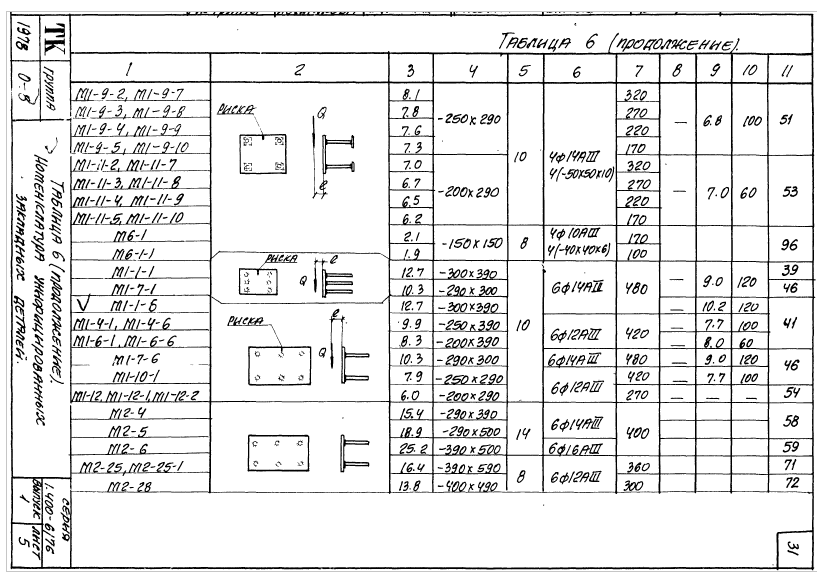

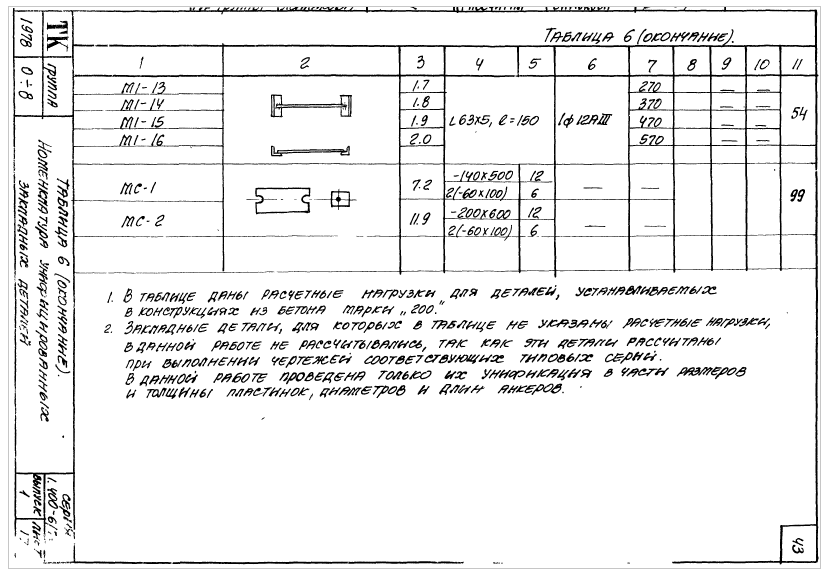

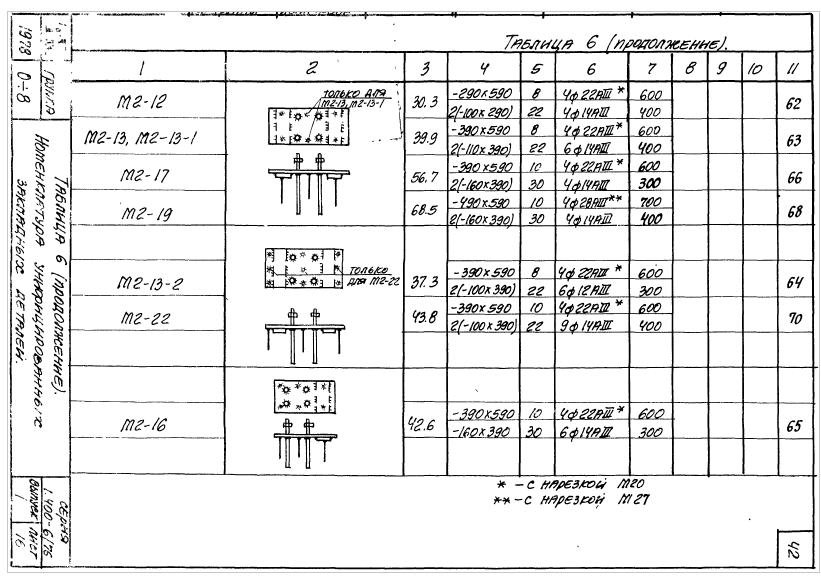

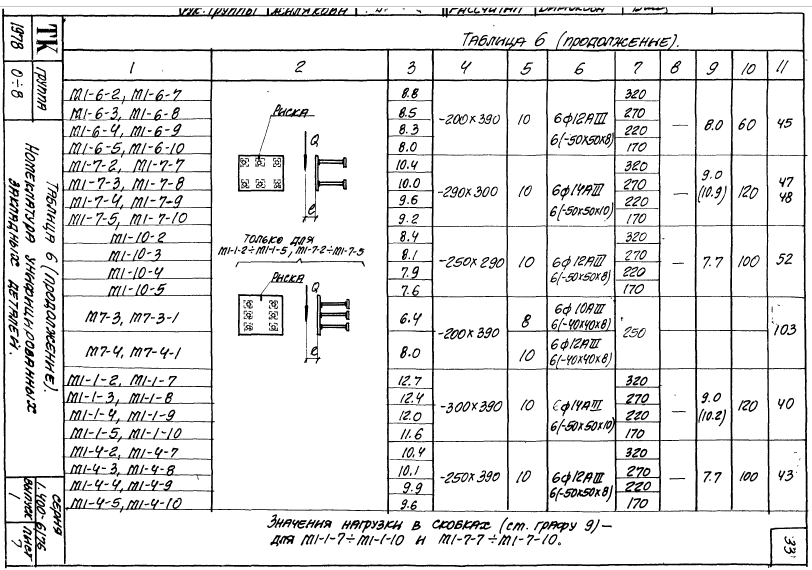

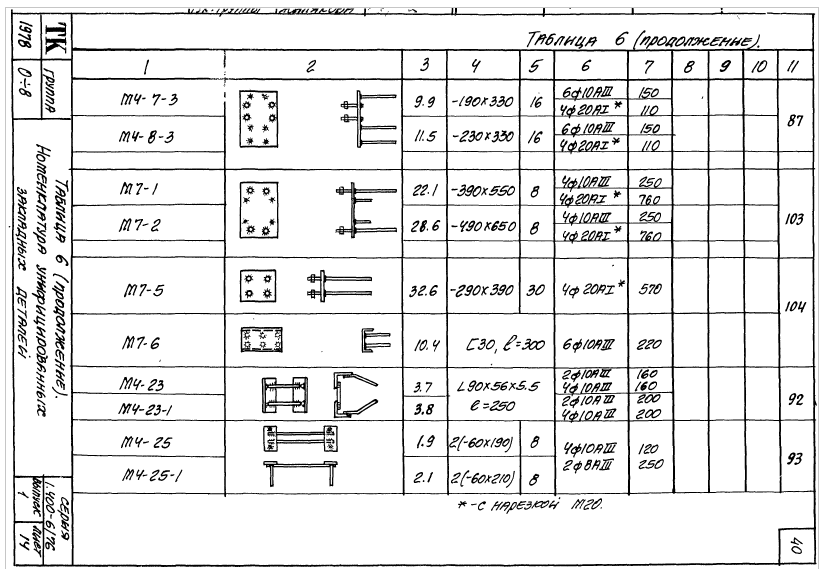

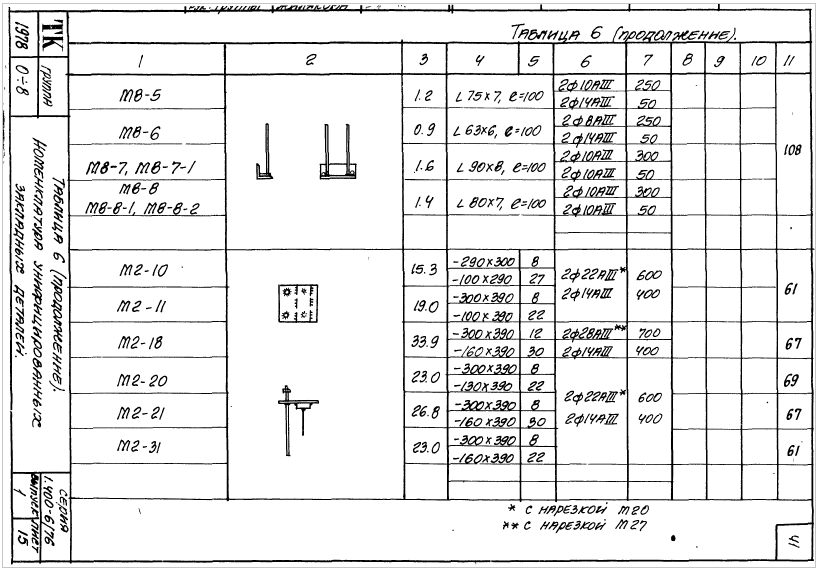

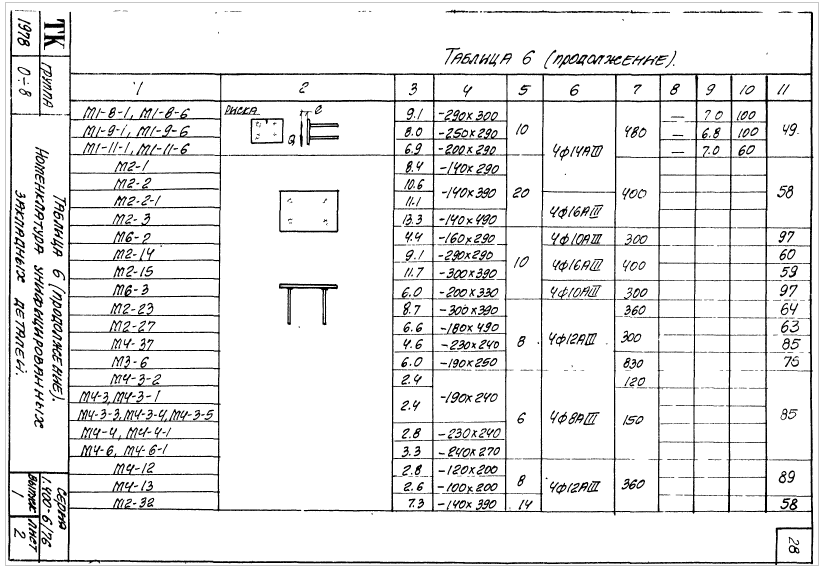

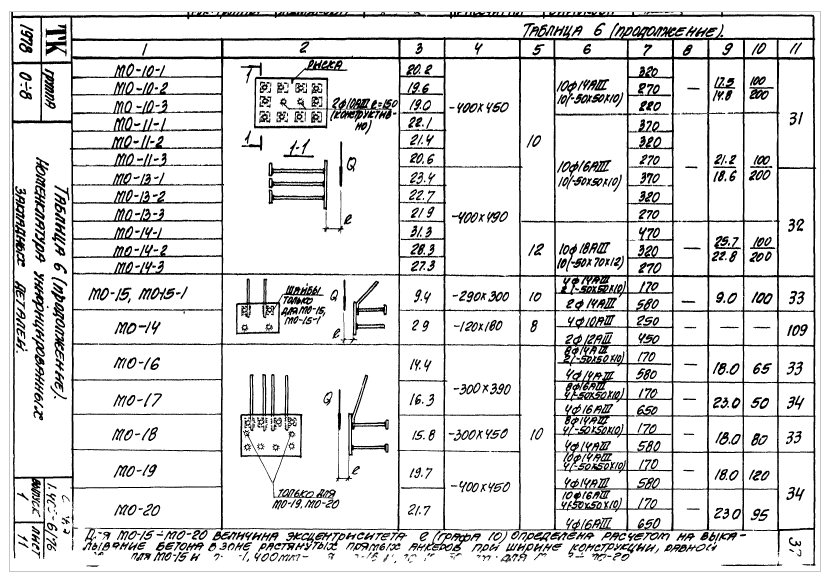

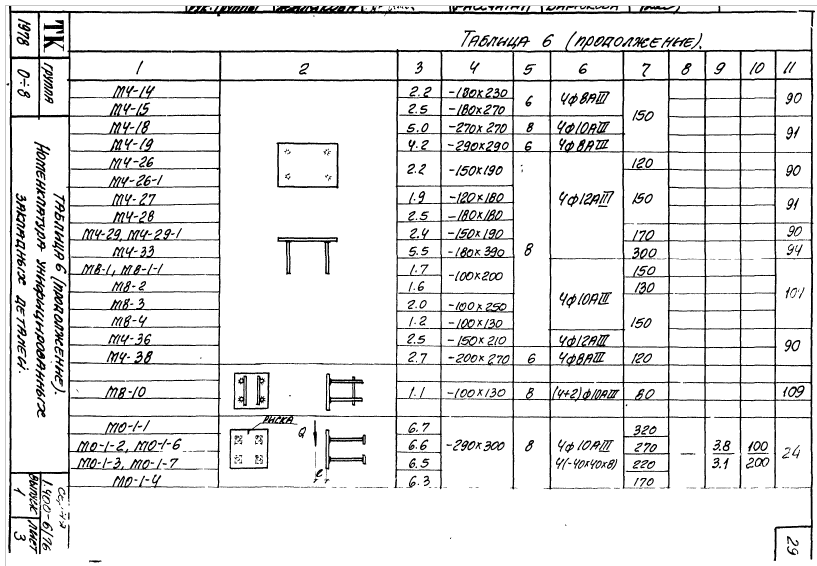

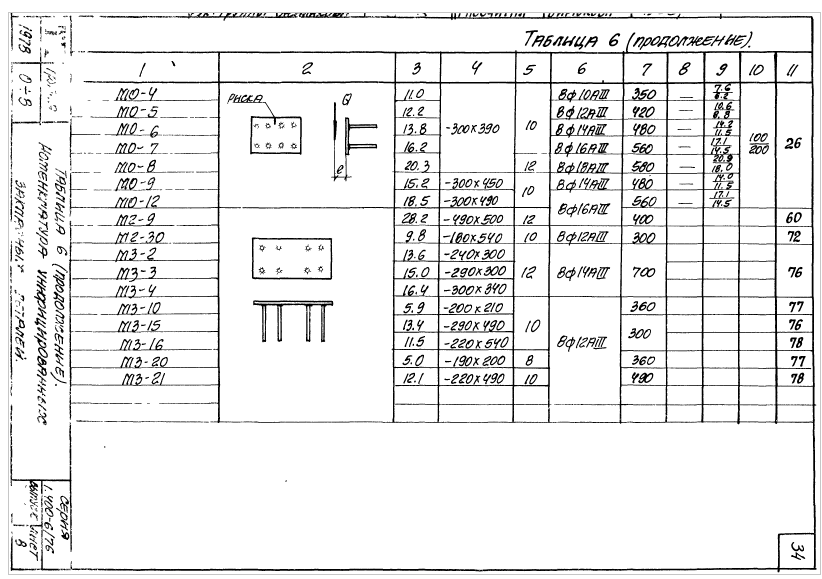

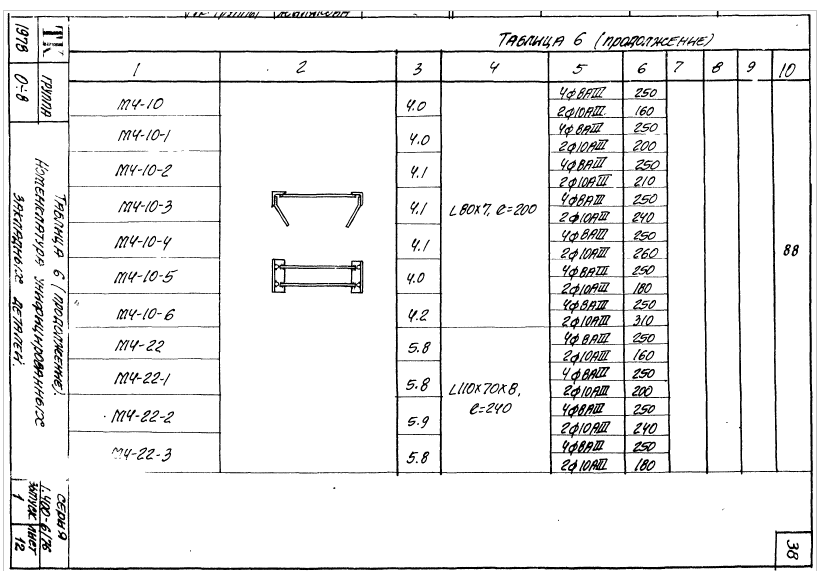

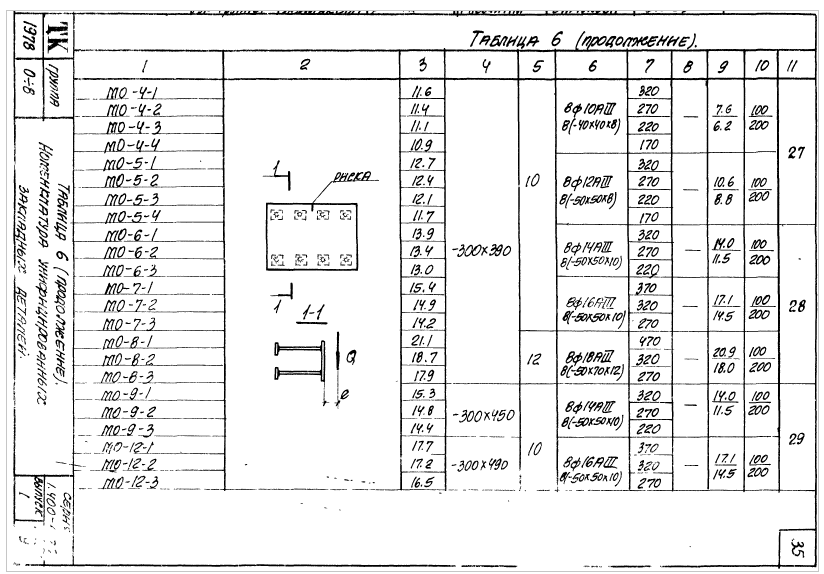

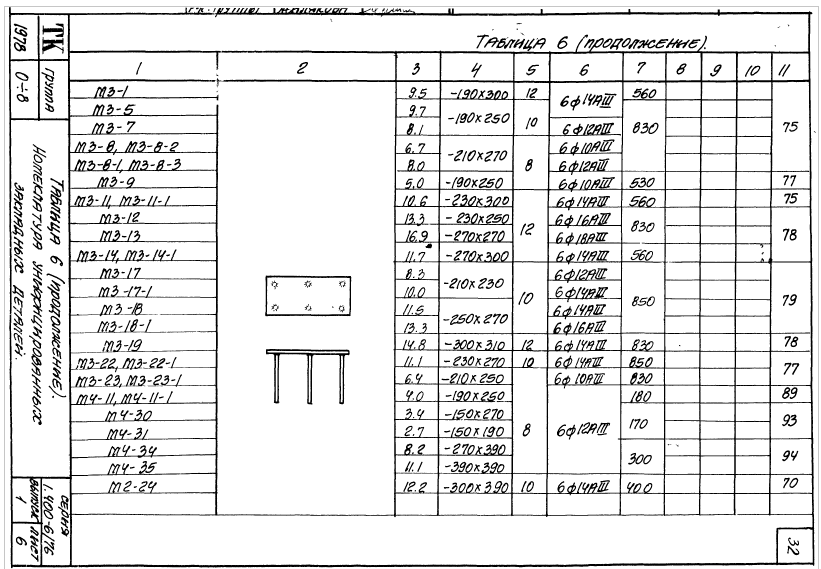

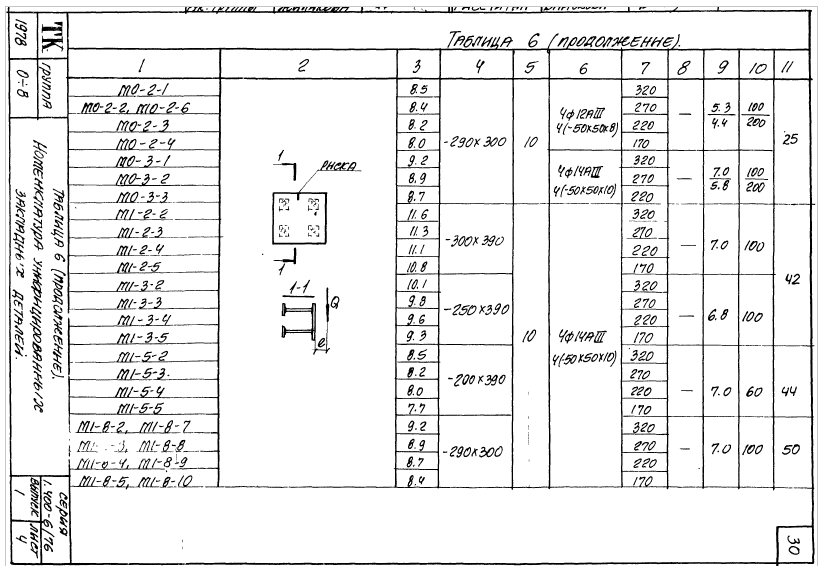

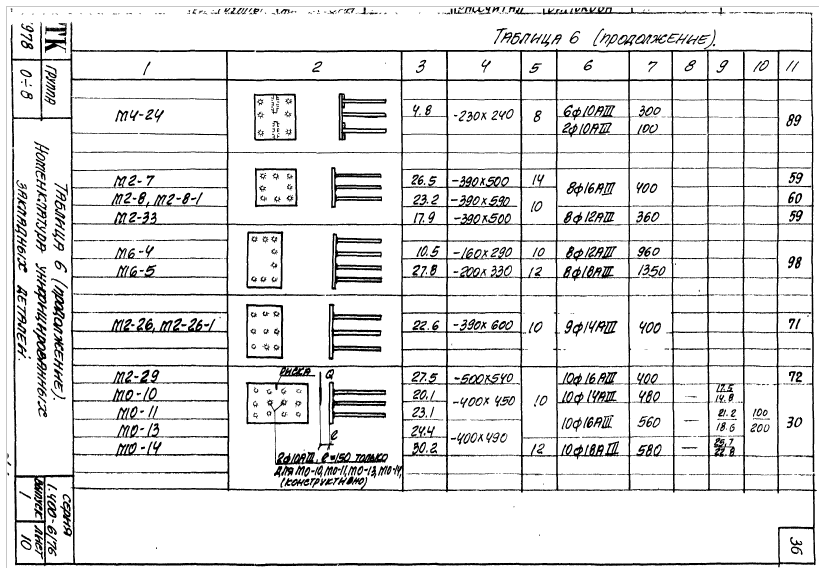

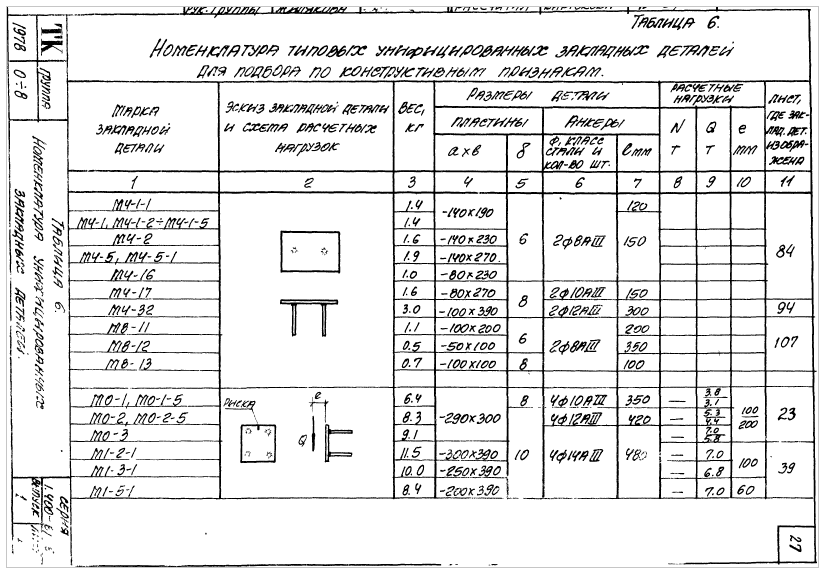

Таблица 6. Номенклатура типовых унифицированных закладных деталей для подбора по конструктивным признакам – 27 стр
 |
|
| 824 × 571 пикс. Открыть в новом окне | |
 |
|
| 821 × 566 пикс. Открыть в новом окне | |
 |
|
| 817 × 566 пикс. Открыть в новом окне | |
 |
|
| 820 × 566 пикс. Открыть в новом окне | |
 |
|
| 817 × 572 пикс. Открыть в новом окне | |
 |
|
| 821 × 569 пикс. Открыть в новом окне | |
 |
|
| 812 × 570 пикс. Открыть в новом окне | |
 |
|
| 822 × 579 пикс. Открыть в новом окне | |
 |
|
| 824 × 574 пикс. Открыть в новом окне | |
 |
|
| 819 × 568 пикс. Открыть в новом окне | |
 |
|
| 824 × 573 пикс. Открыть в новом окне | |
 |
|
| 822 × 571 пикс. Открыть в новом окне | |
 |
|
| 828 × 566 пикс. Открыть в новом окне | |
 |
|
| 825 × 569 пикс. Открыть в новом окне | |
 |
|
| 826 × 569 пикс. Открыть в новом окне | |
 |
|
| 821 × 577 пикс. Открыть в новом окне | |
 |
|
| 828 × 571 пикс. Открыть в новом окне | |

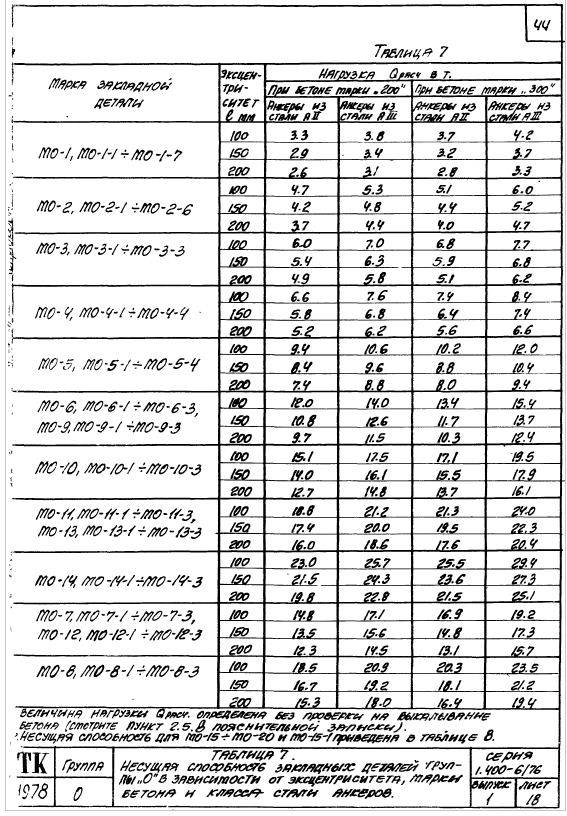

Таблица 7. Несущая способность закладных деталей группы «О» в зависимости от эксцентриситета, марки бетона и класса стали анкеров. – 44 стр
 |
|
| 567 × 816 пикс. Открыть в новом окне | |

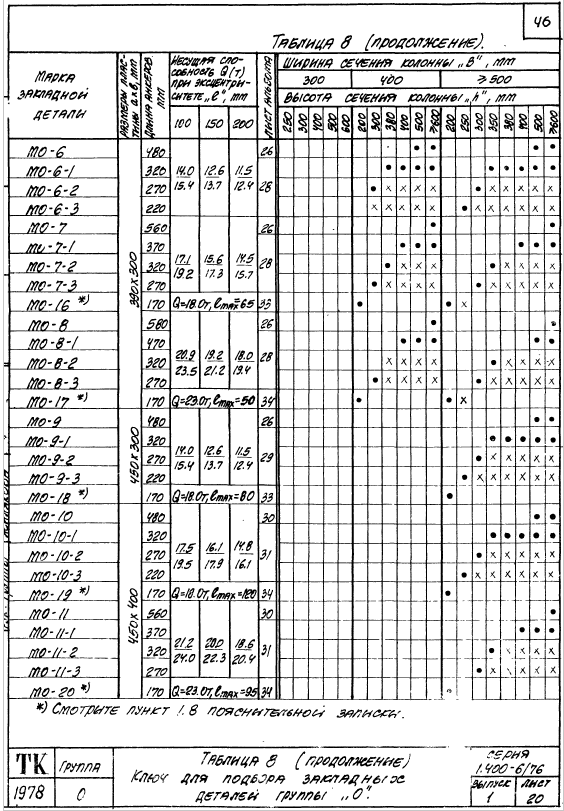

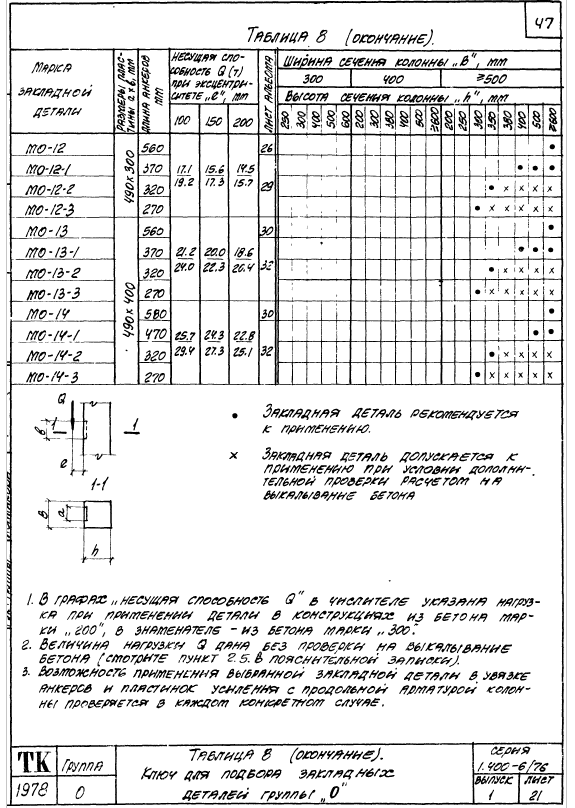

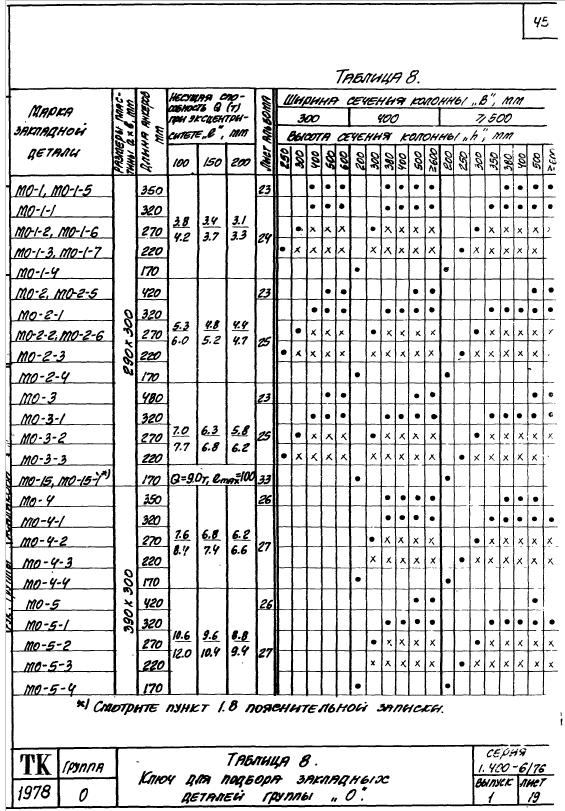

Таблица 8. Ключ для подбора закладных деталей группы «О» - 45 стр
 |
|
| 565 × 811 пикс. Открыть в новом окне | |
 |
|
| 564 × 811 пикс. Открыть в новом окне | |
 |
|
| 575 × 808 пикс. Открыть в новом окне | |

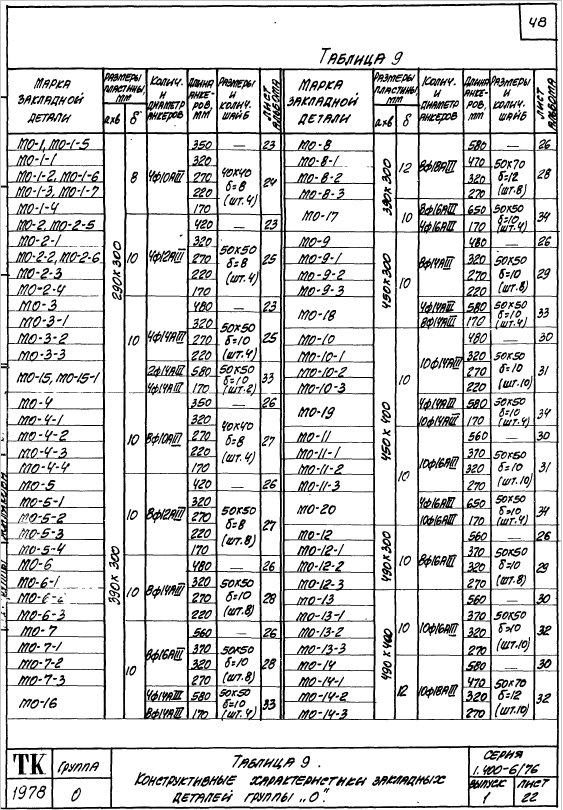

Таблица 9. Конструктивные характеристики закладных деталей группы «О» - 48 стр
 |
|
| 563 × 810 пикс. Открыть в новом окне | |

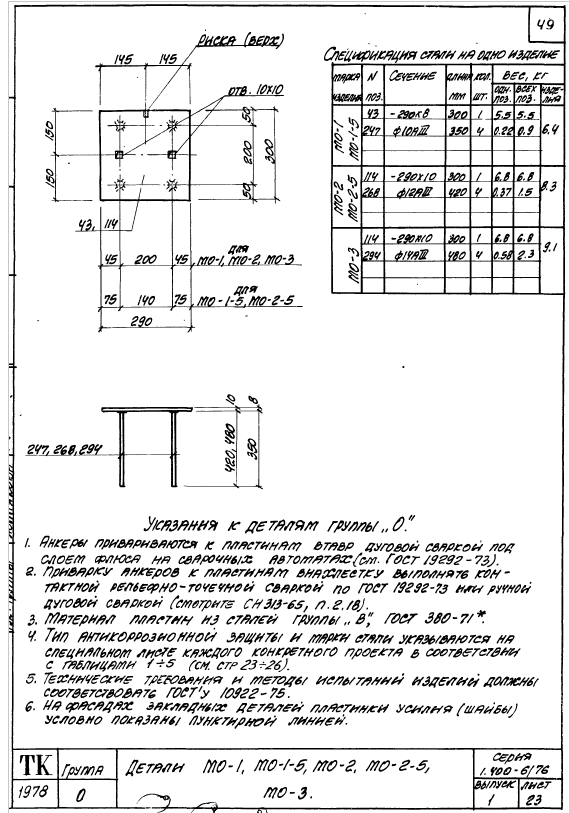

Детали МО-1, МО-1-5, МО-2, МО-2-5, МО-3 – 49 стр
 |
|
| 569 × 813 пикс. Открыть в новом окне | |

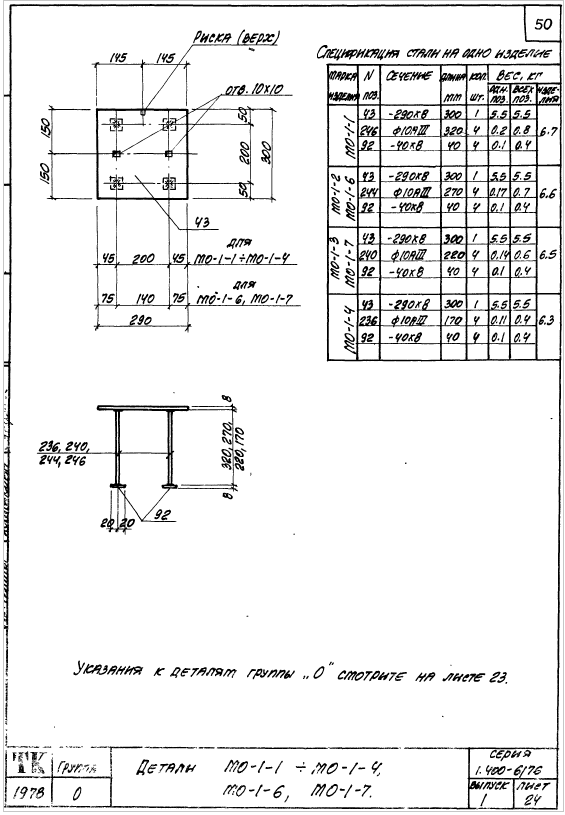

Детали МО-1-1 - МО-1-4, МО-1-6, МО-1-7 – 50 стр
 |
|
| 565 × 815 пикс. Открыть в новом окне | |

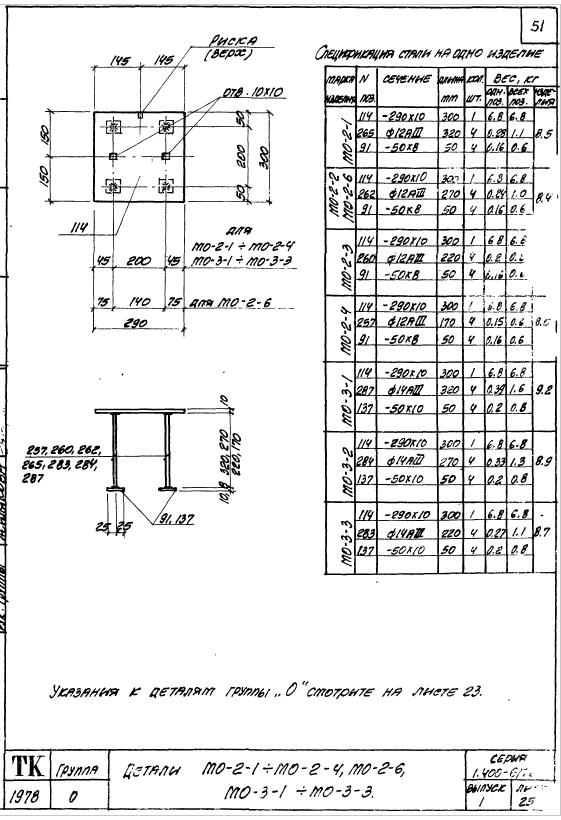

Детали МО-2-1 - МО-2-4, МО-3-1 - МО-3-3 – 51 стр
 |
|
| 561 × 820 пикс. Открыть в новом окне | |

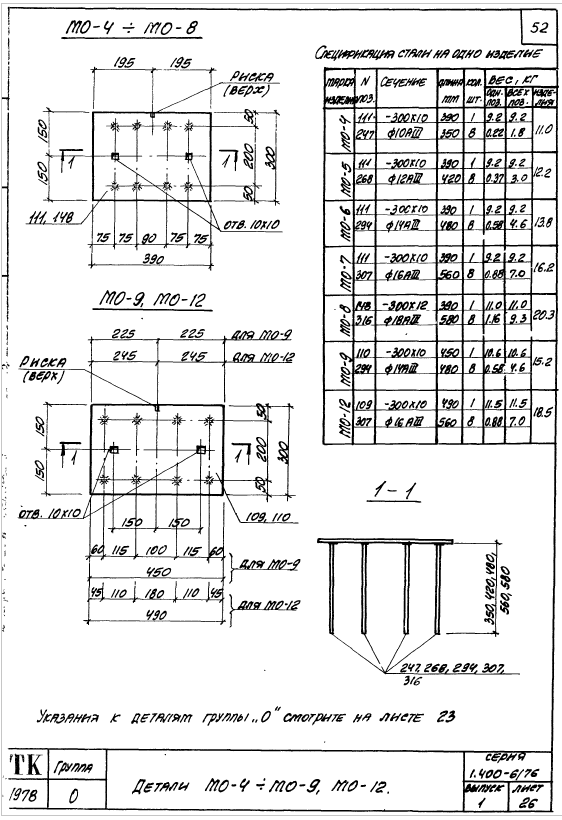

Детали МО-4 - МО-9, МО-12 – 52 стр
 |
|
| 562 × 820 пикс. Открыть в новом окне | |

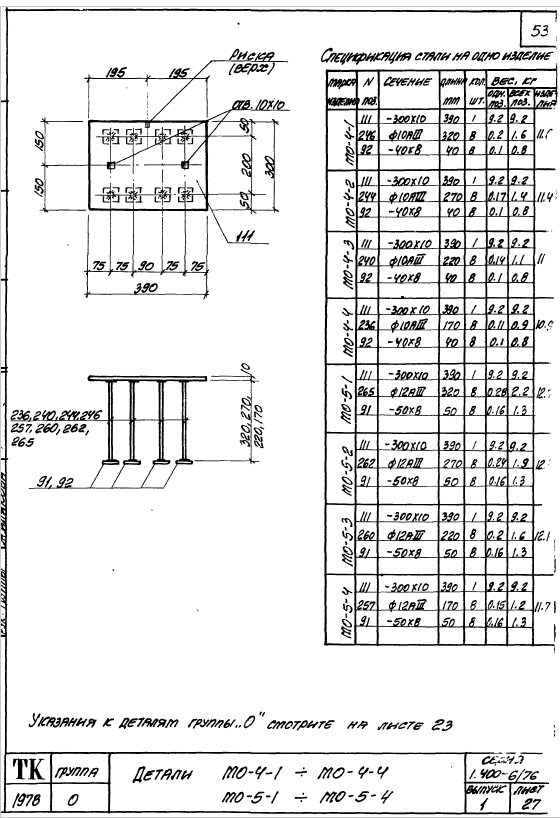

Детали МО-4-1 - МО-4-4, МО-5-1 – МО-5-4 – 53 стр
 |
|
| 560 × 818 пикс. Открыть в новом окне | |

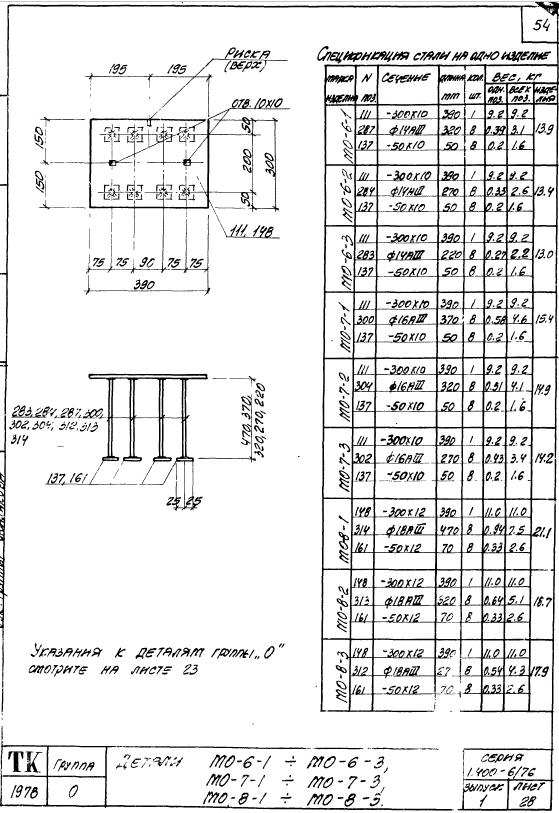

Детали МО-6-1 - МО-6-3, МО-7-1 – МО-7-3, МО-8-1 – МО-8-3 – 54 стр
 |
|
| 559 × 813 пикс. Открыть в новом окне | |

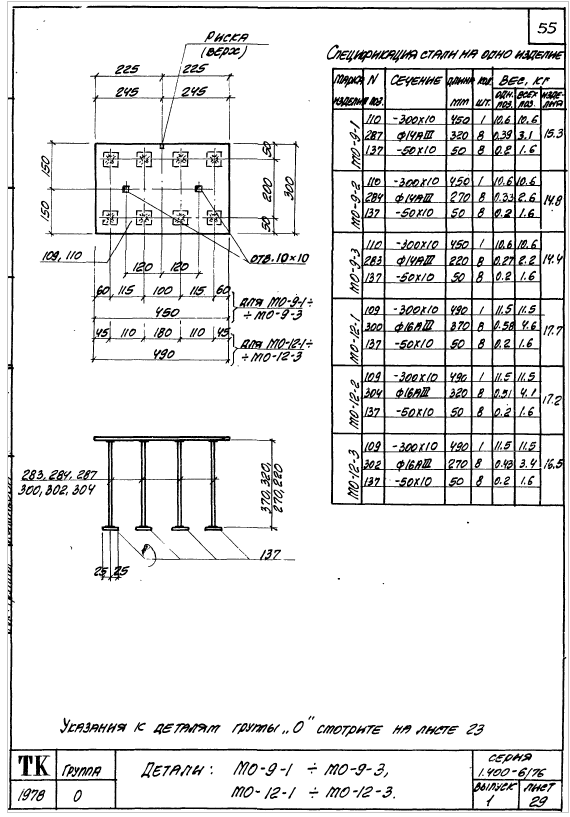

Детали МО-9-1 - МО-9-3, МО-12-1 – МО-12-3 – 55 стр
 |
|
| 570 × 817 пикс. Открыть в новом окне | |

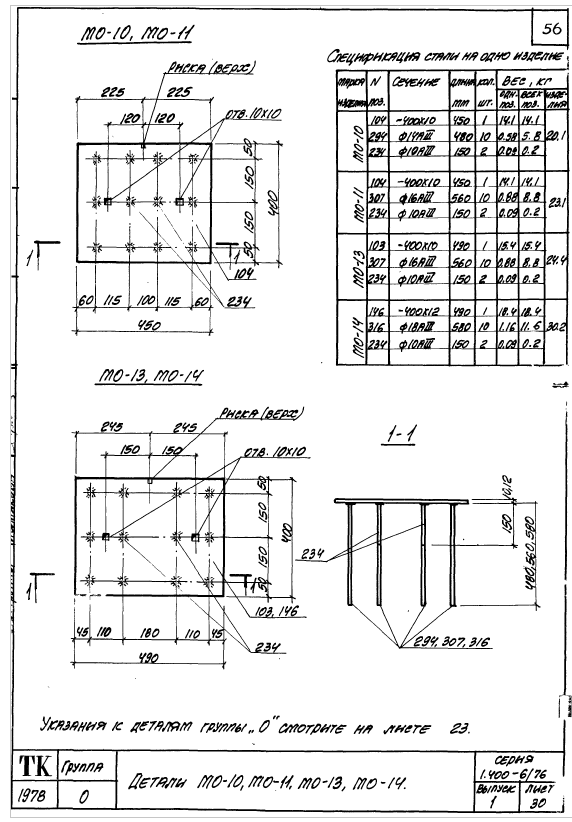

Детали МО-10, МО-11, МО-13, МО-14 – 56 стр
 |
|
| 572 × 822 пикс. Открыть в новом окне | |

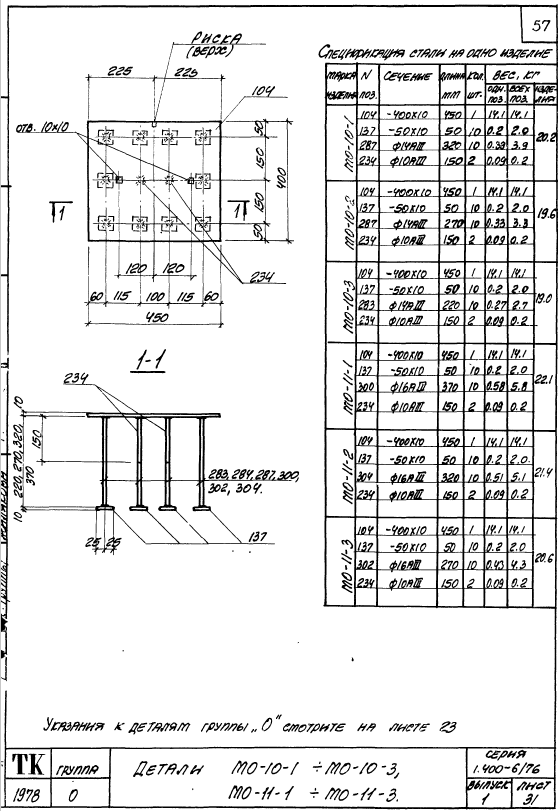

Детали МО-10-1 - МО-10-3, МО-11-1, МО-11-3 – 57 стр
 |
|
| 558 × 811 пикс. Открыть в новом окне | |

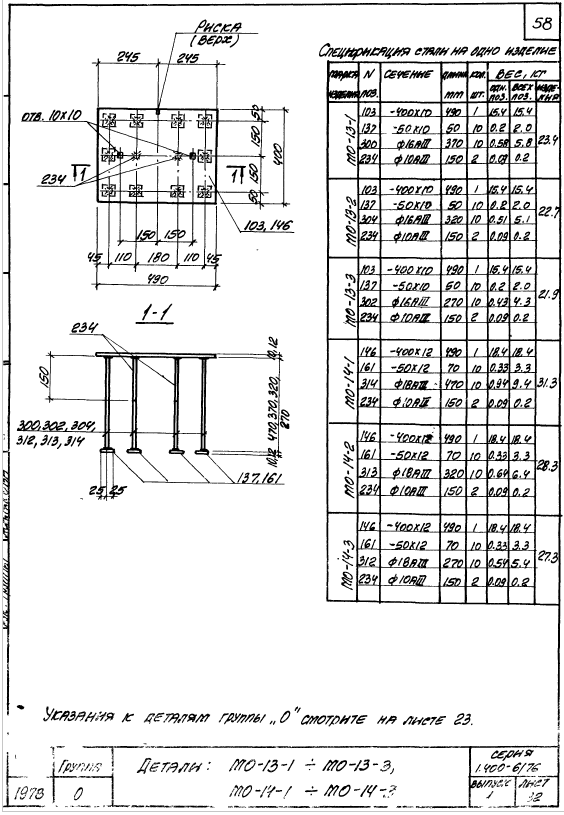

Детали МО-13-1 - МО-13-3, МО-14-1, МО-14-3 – 58 стр
 |
|
| 564 × 815 пикс. Открыть в новом окне | |

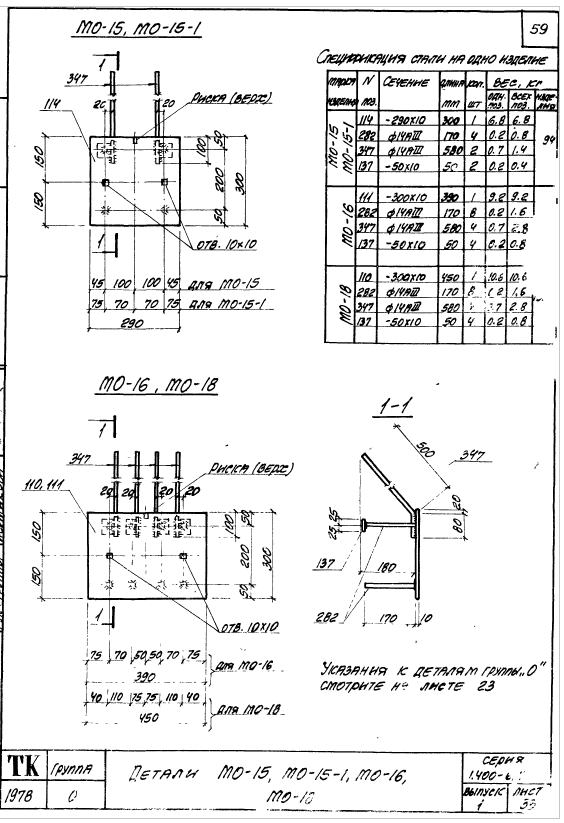

Детали МО-15, МО-15-1, МО-16, МО-18 – 59 стр
 |
|
| 564 × 823 пикс. Открыть в новом окне | |

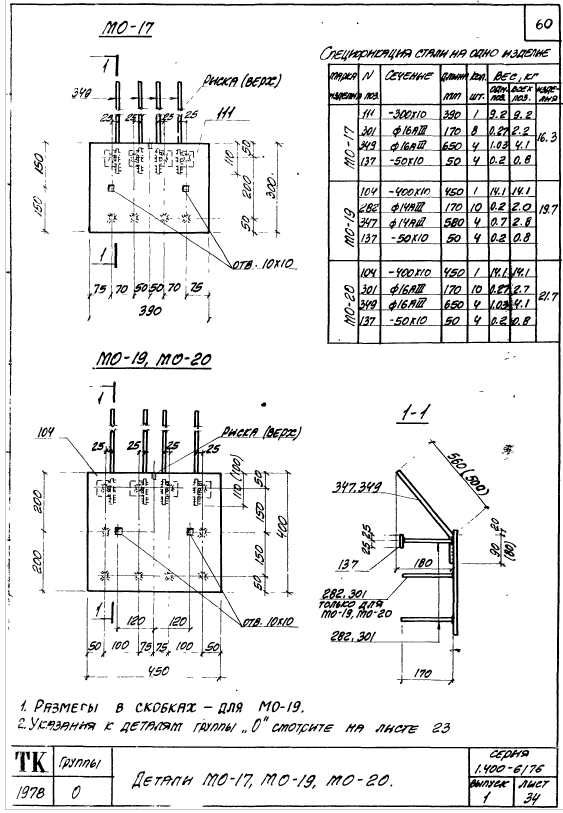

Детали МО-17, МО-19, МО-20 – 60 стр
 |
|
| 563 × 813 пикс. Открыть в новом окне | |

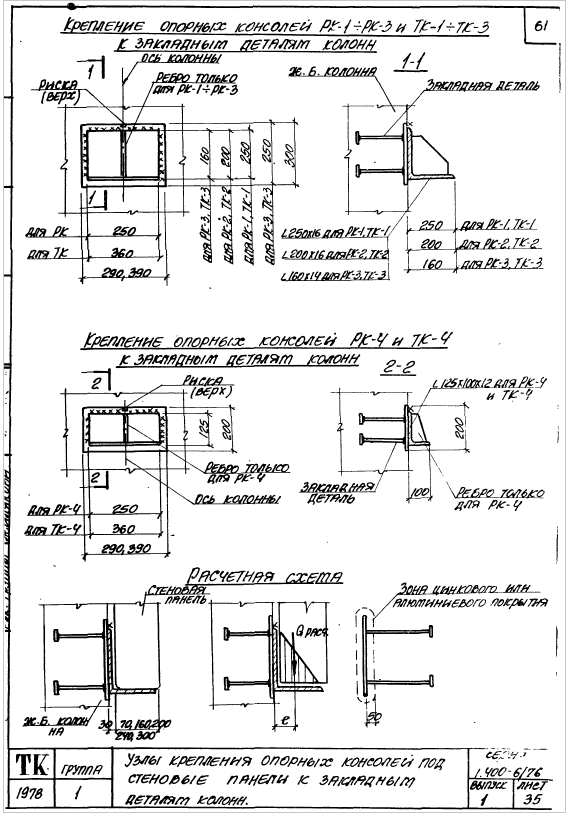

Узлы крепления опорных консолей под стеновые панели к закладным деталям колонн – 61 стр
 |
|
| 577 × 820 пикс. Открыть в новом окне | |

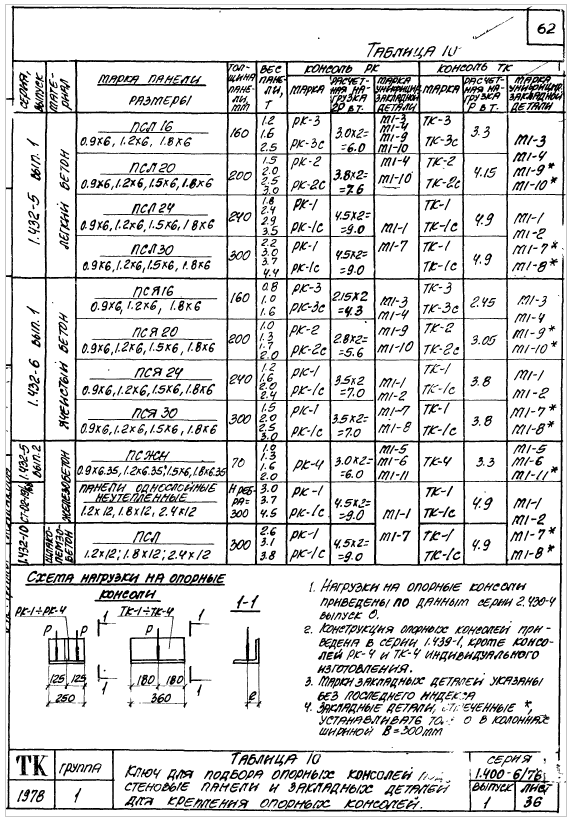

Таблица 10. Ключ для подбора опорных консолей под стеновые панели и закладных деталей для крепления опорных консолей– 62 стр
 |
|
| 567 × 818 пикс. Открыть в новом окне | |

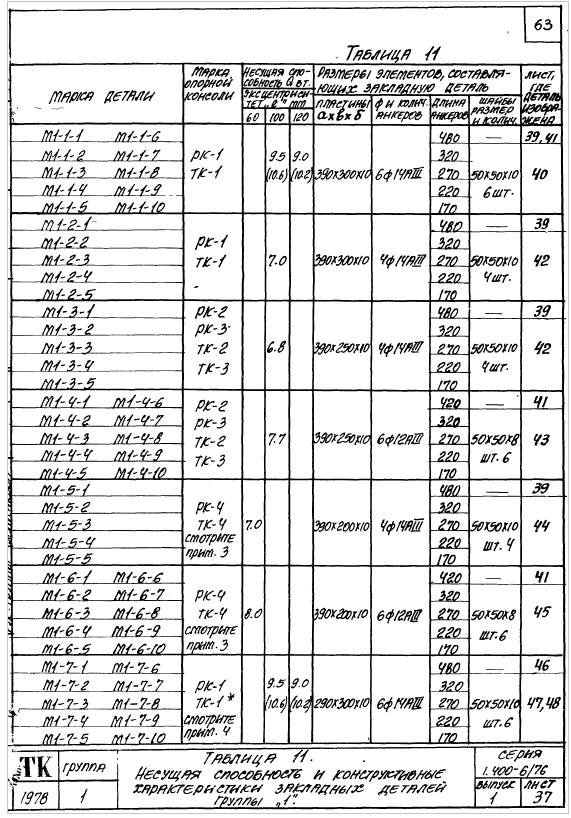

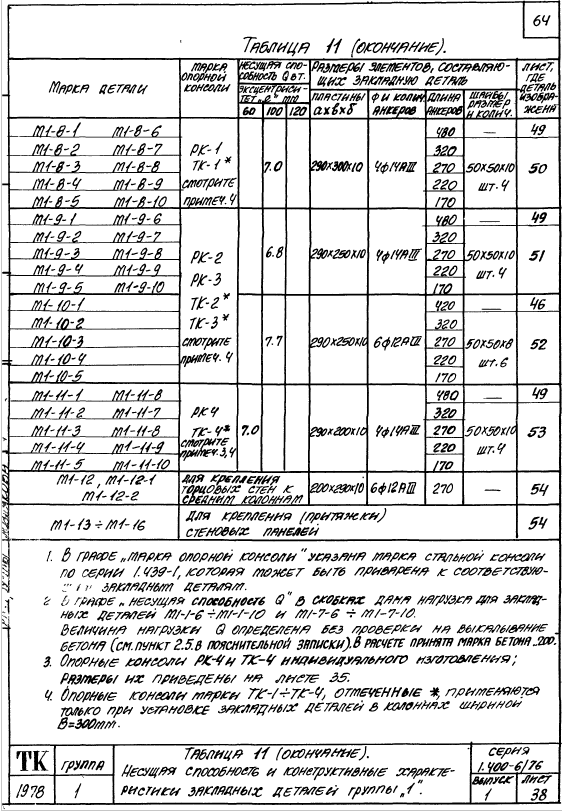

Таблица 11. Несущая способность и конструктивные характеристики закладных деталей группы «1» - 63 стр
 |
|
| 571 × 818 пикс. Открыть в новом окне | |
 |
|
| 562 × 811 пикс. Открыть в новом окне | |

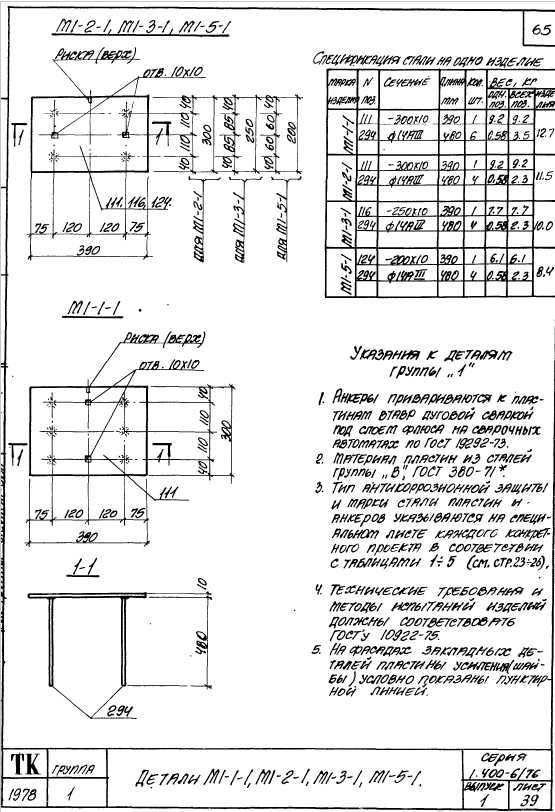

Детали М1-1-1, М1-2-1, М1-3-1, М1-5-1 – 65 стр
 |
|
| 555 × 812 пикс. Открыть в новом окне | |

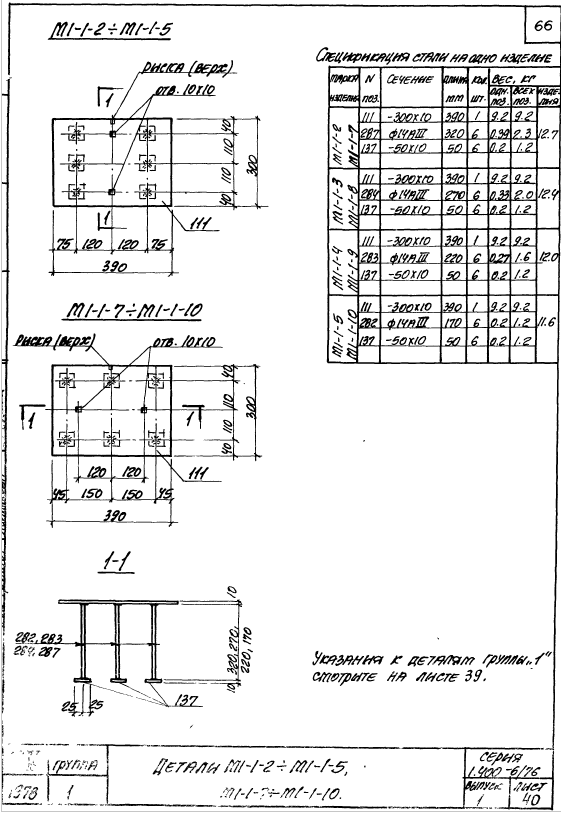

Детали М1-1-1 - М1-1-5, М1-1-7 - М1-1-10 – 66 стр
 |
|
| 561 × 819 пикс. Открыть в новом окне | |

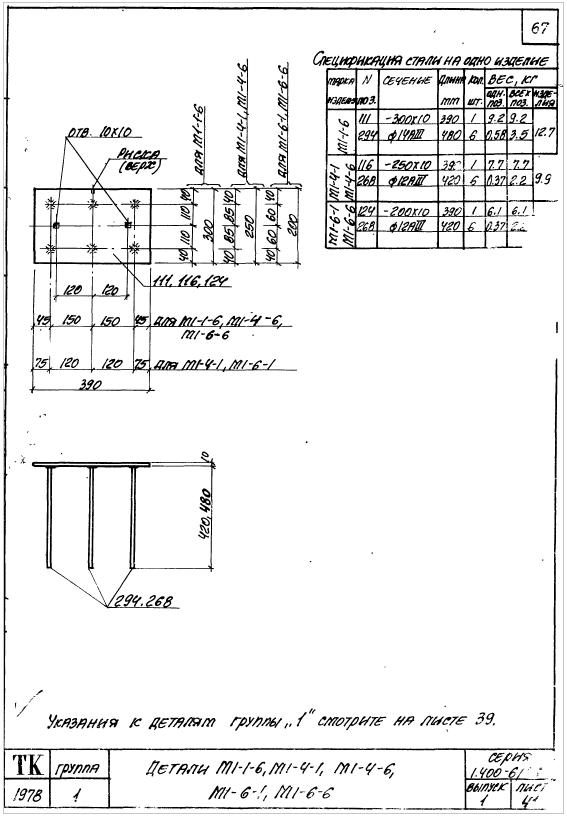

Детали М1-1-6, М1-4-1, М1-4-6, М1-6-1, М1-6-6 – 67 стр
 |
|
| 567 × 818 пикс. Открыть в новом окне | |

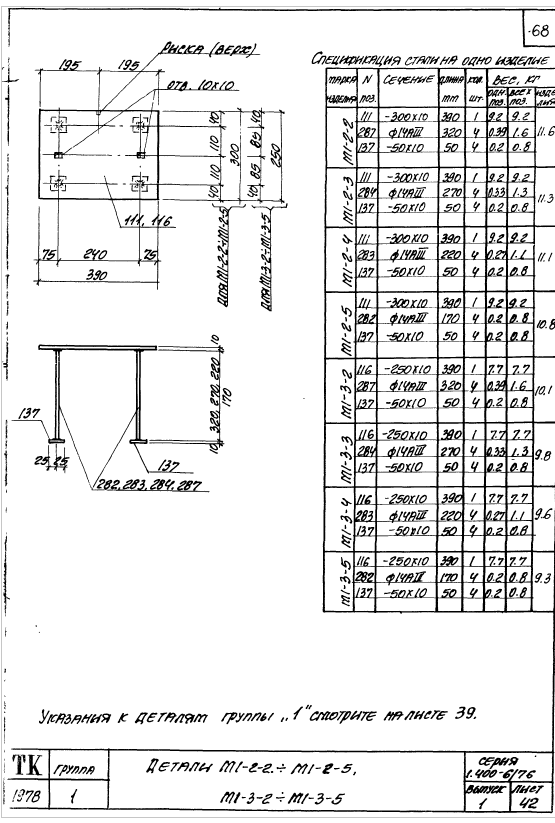

Детали М1-2-2 - М1-2-5, М1-3-2, М1-6-1, М1-6-6 – 68 стр
 |
|
| 555 × 823 пикс. Открыть в новом окне | |

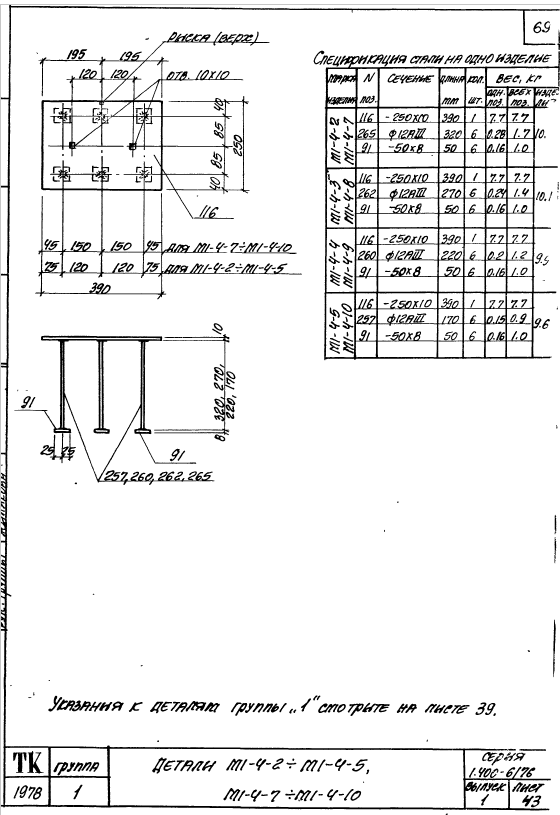

Детали М1-4-2 - М1-4-5, М1-4-7 - М1-4-10 – 69 стр
 |
|
| 560 × 815 пикс. Открыть в новом окне | |

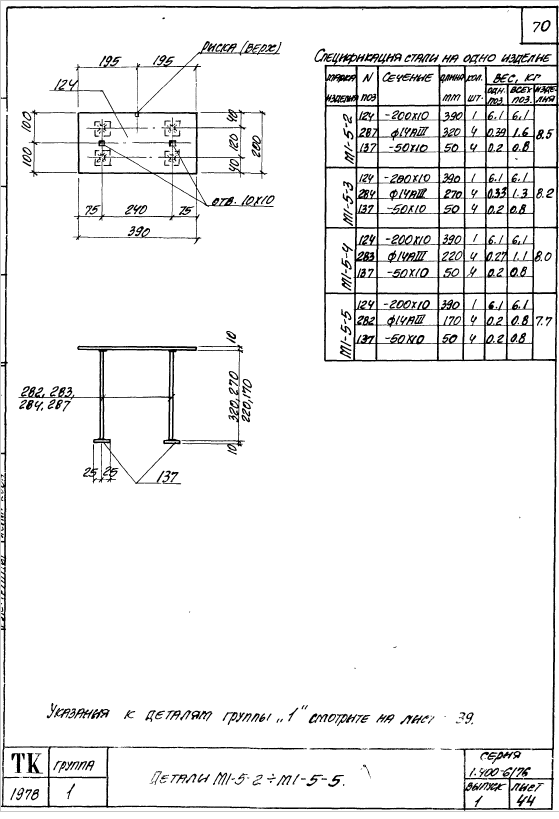

Детали М1-5-2 - М1-5-5 – 70 стр
 |
|
| 559 × 819 пикс. Открыть в новом окне | |

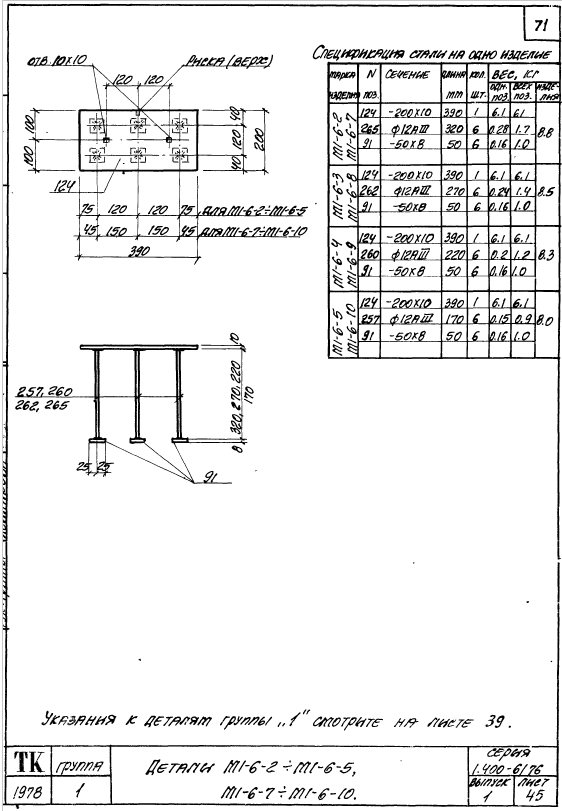

Детали М1-6-2 - М1-6-5, М1-6-7 – М1-6-10 – 71 стр
 |
|
| 562 × 811 пикс. Открыть в новом окне | |

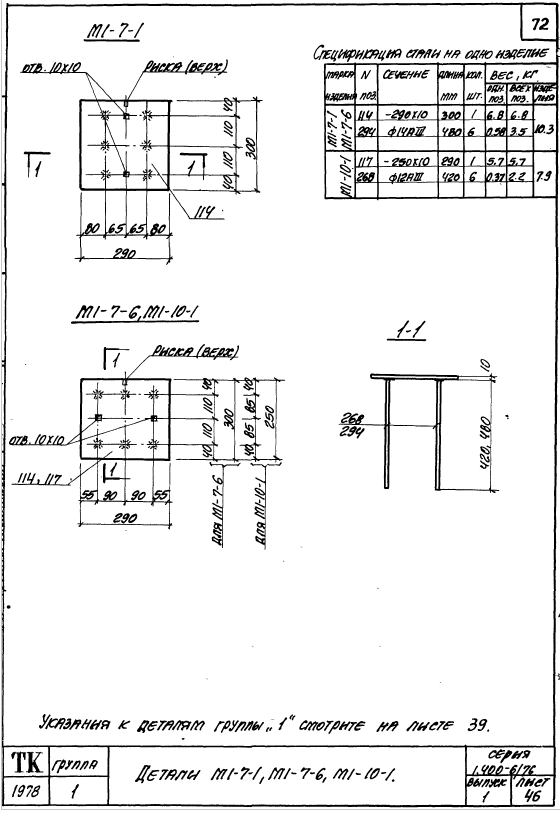

Детали М1-7-1, М1-7-6, М1-10-1 – 72 стр
 |
|
| 560 × 813 пикс. Открыть в новом окне | |

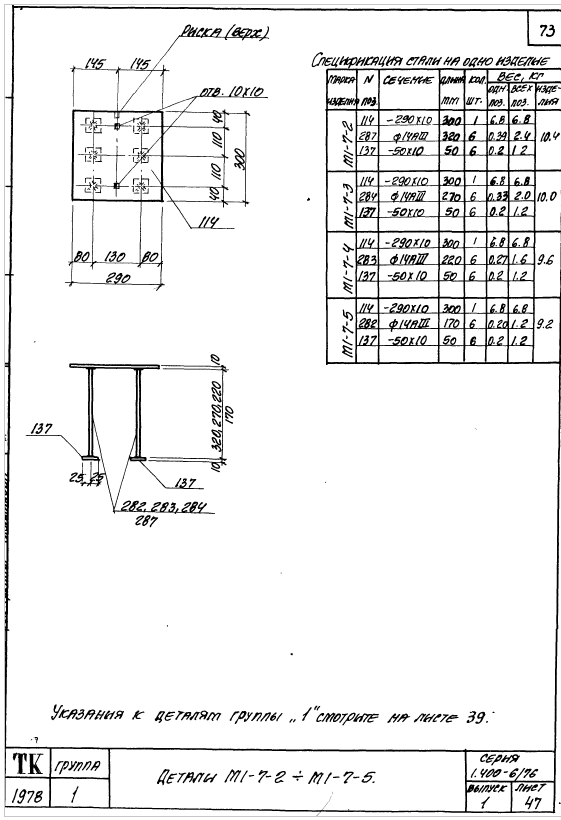

Детали М1-7-2 - М1-7-5 – 73 стр
 |
|
| 561 × 820 пикс. Открыть в новом окне | |

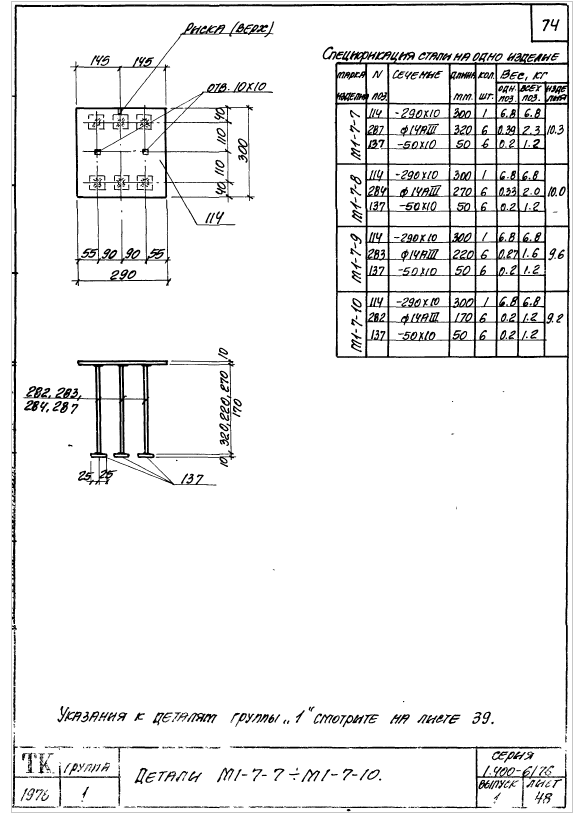

Детали М1-7-7 - М1-7-10 – 74 стр
 |
|
| 576 × 817 пикс. Открыть в новом окне | |

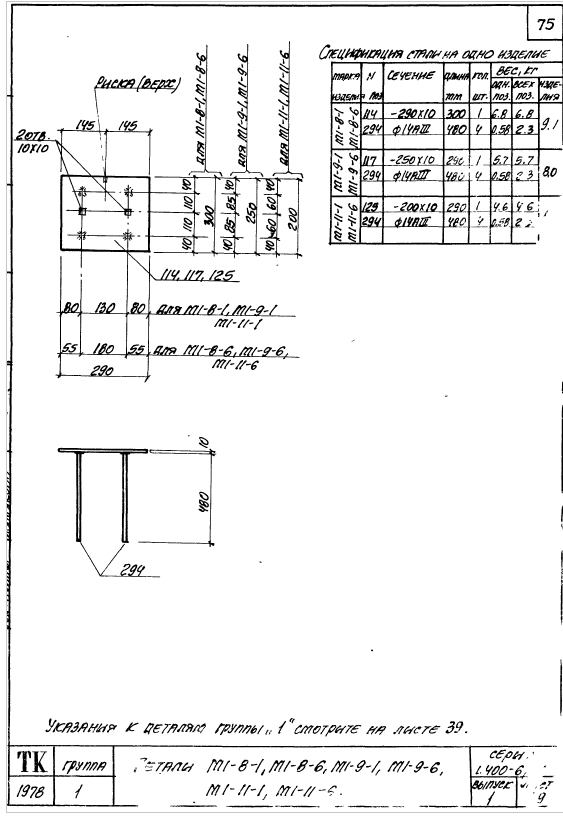

Детали М1-8-1, М1-8-6, М1-9-1, М1-9-6, М1-1-11, М1-11-6 – 75 стр
 |
|
| 563 × 816 пикс. Открыть в новом окне | |

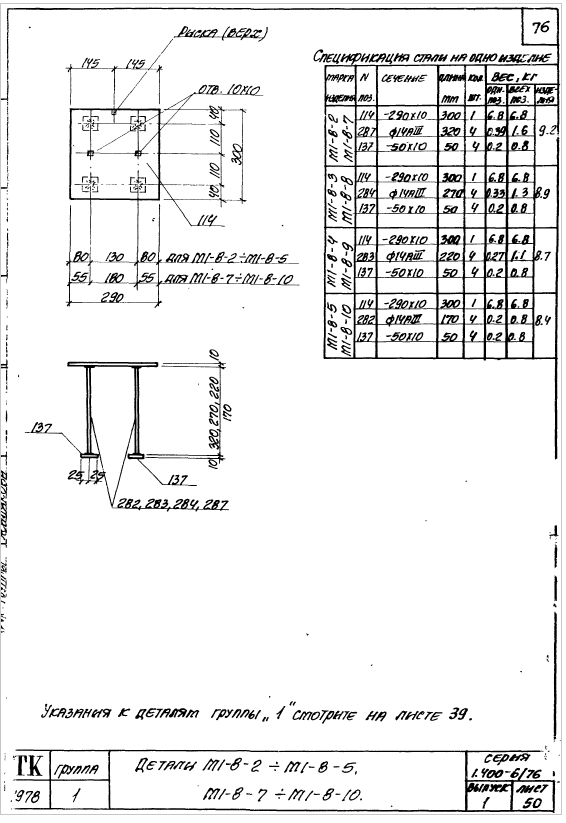

Детали М1-8-2 - М1-8-5, М1-8-7 - М1-8-10 – 76 стр
 |
|
| 566 × 823 пикс. Открыть в новом окне | |

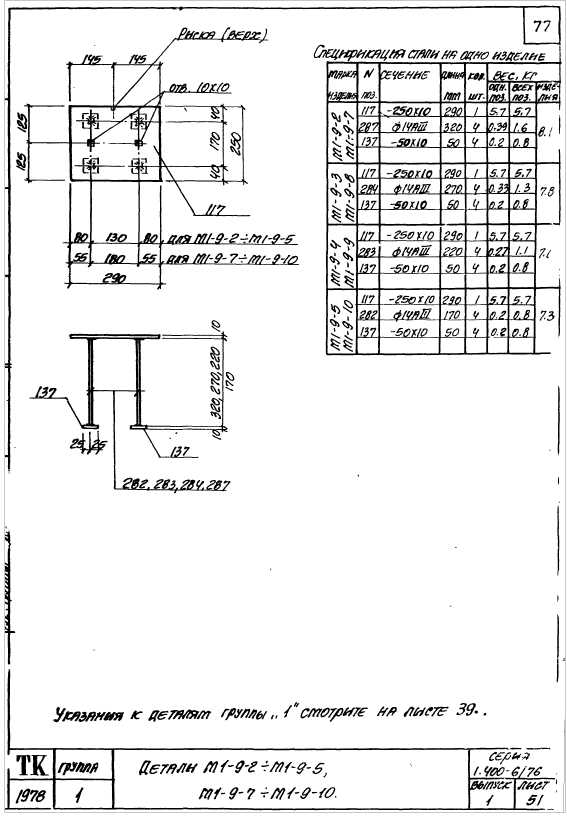

Детали М1-9-2 - М1-9-5, М1-9-7 - М1-9-10 – 77 стр
 |
|
| 567 × 817 пикс. Открыть в новом окне | |

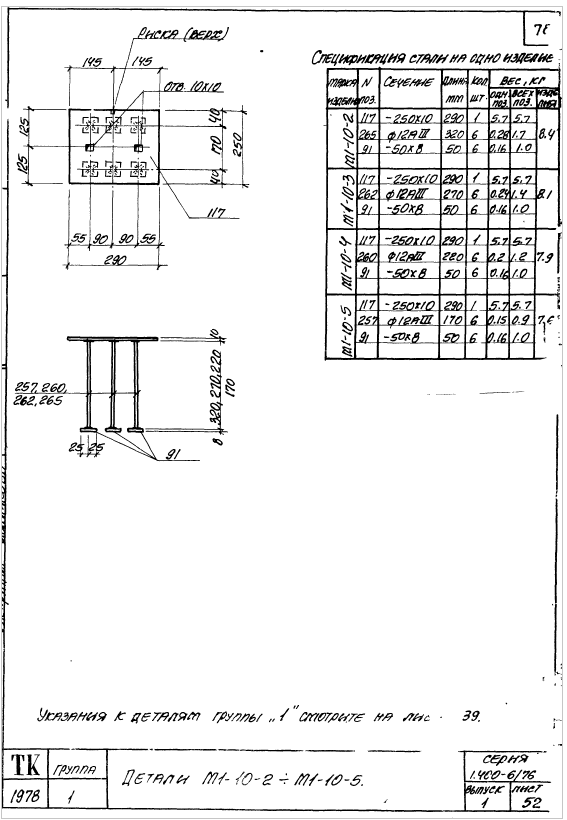

Детали М1-10-2 - М1-10-5 – 78 стр
 |
|
| 567 × 820 пикс. Открыть в новом окне | |

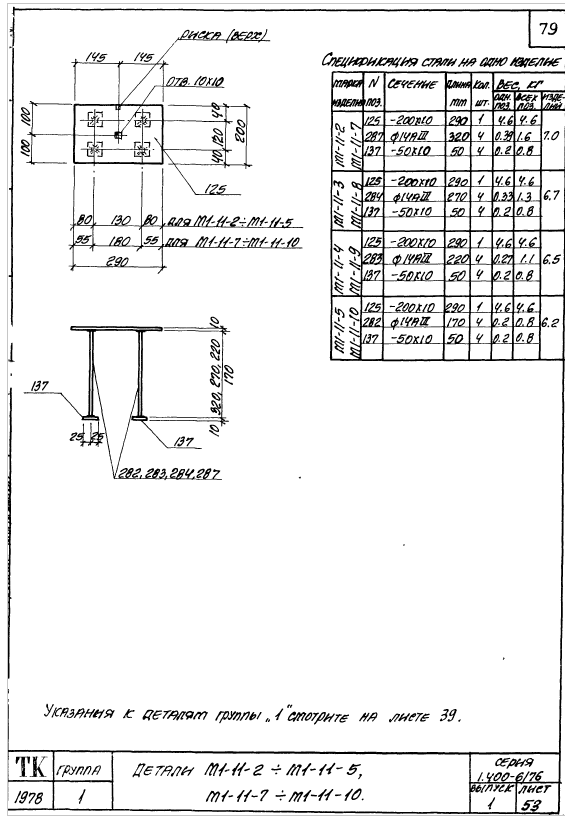

Детали М1-11-2 - М1-11-5, М1-11-7 –М1-11-10 – 79 стр
 |
|
| 565 × 818 пикс. Открыть в новом окне | |

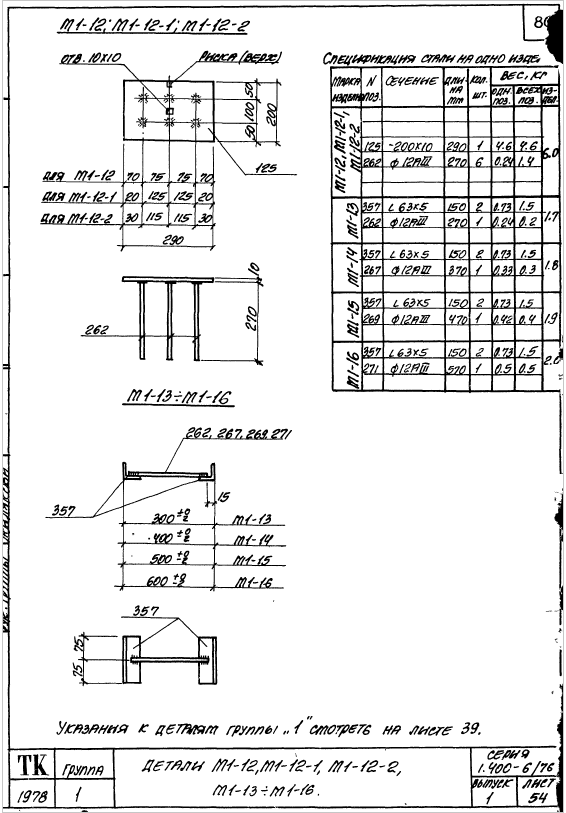

Детали М1-12, М1-12-1, М1-12-2 – 80 стр
 |
|
| 566 × 813 пикс. Открыть в новом окне | |

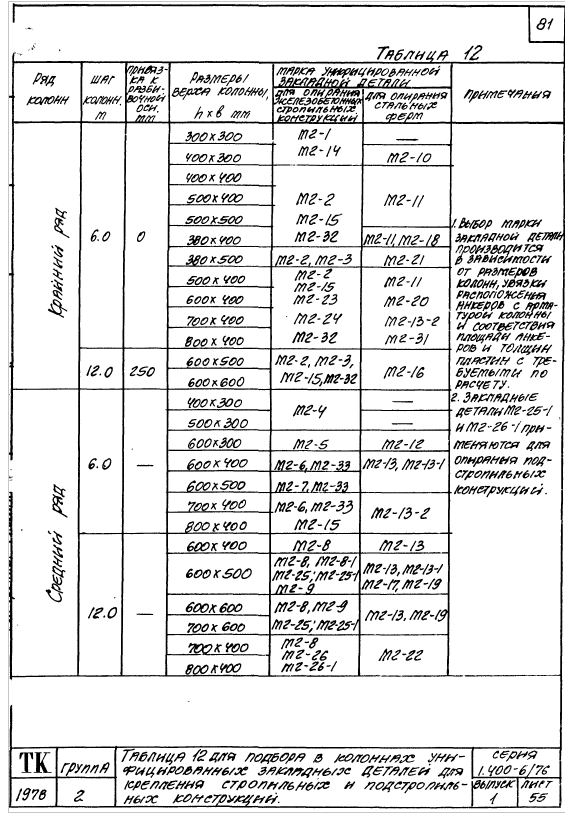

Таблица 12 Для подбора в колоннах унифицированных закладных деталей для крепления стропильных и подстропильных конструкций – 81 стр
 |
|
| 565 × 813 пикс. Открыть в новом окне | |

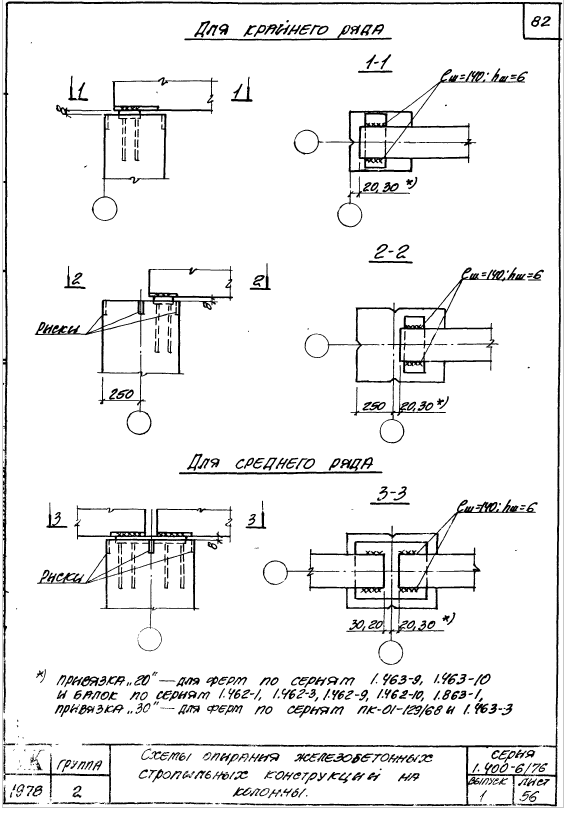

Схемы опирания железобетонных стропильных конструкций на колонны – 82 стр
 |
|
| 565 × 814 пикс. Открыть в новом окне | |

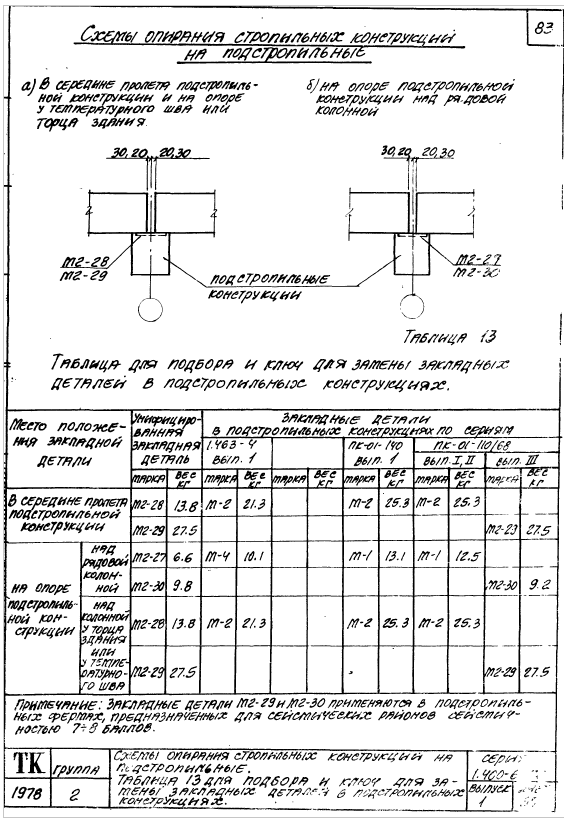

Схемы опирания стропильных конструкций на подстропильные. Таблица 13 для подбора и ключ для замены закладных деталей в подстропильных конструкциях – 83 стр
 |
|
| 564 × 822 пикс. Открыть в новом окне | |

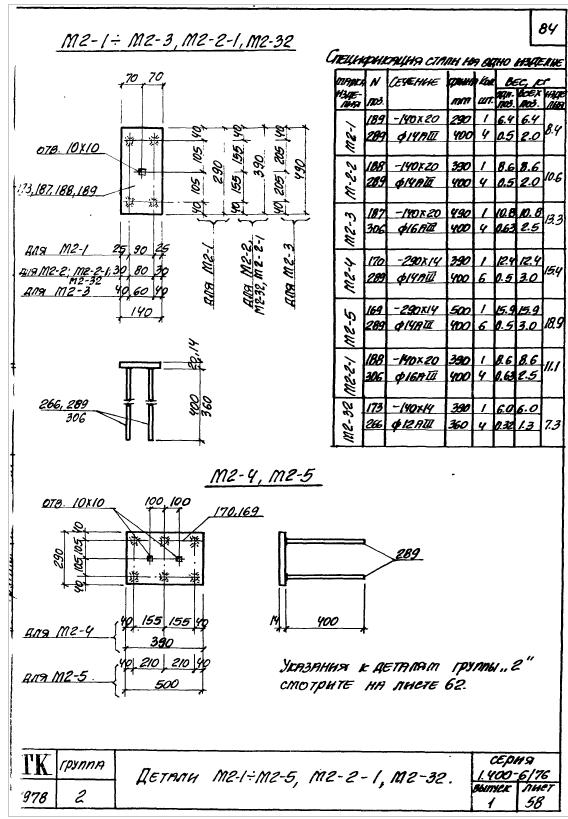

Детали М2-1 - М2-5, М2-2-1, М2-32 – 84 стр
 |
|
| 568 × 819 пикс. Открыть в новом окне | |

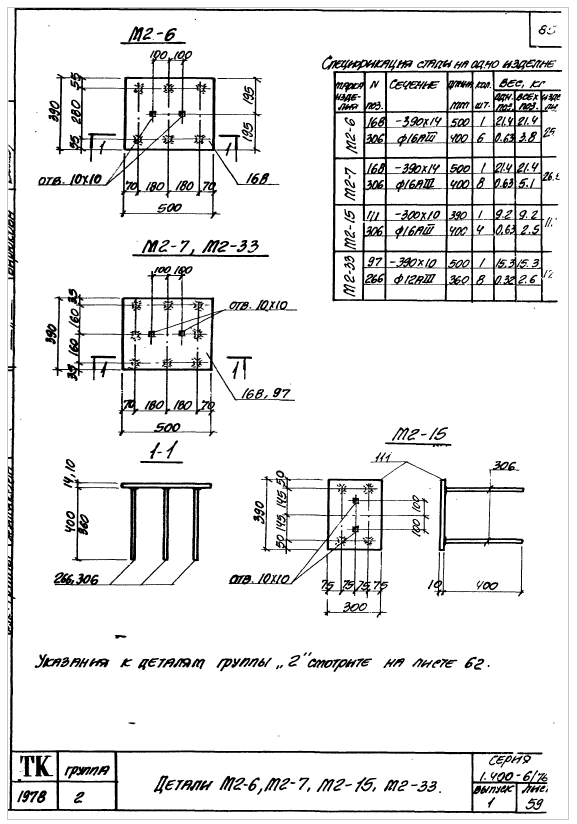

Детали М2-6, М2-7, М2-15, М2-33 – 85 стр
 |
|
| 577 × 824 пикс. Открыть в новом окне | |

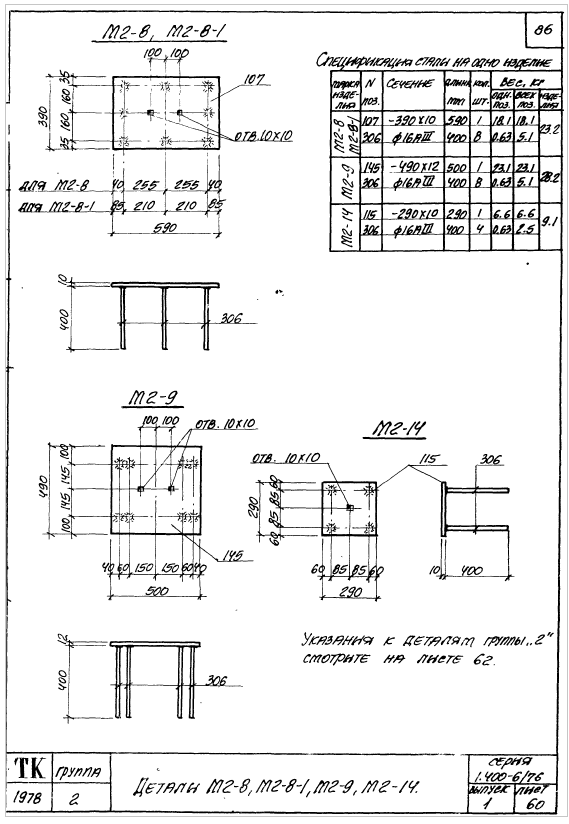

Детали М2-8, М2-8-1, М2-9, М2-14 – 86 стр
 |
|
| 569 × 824 пикс. Открыть в новом окне | |

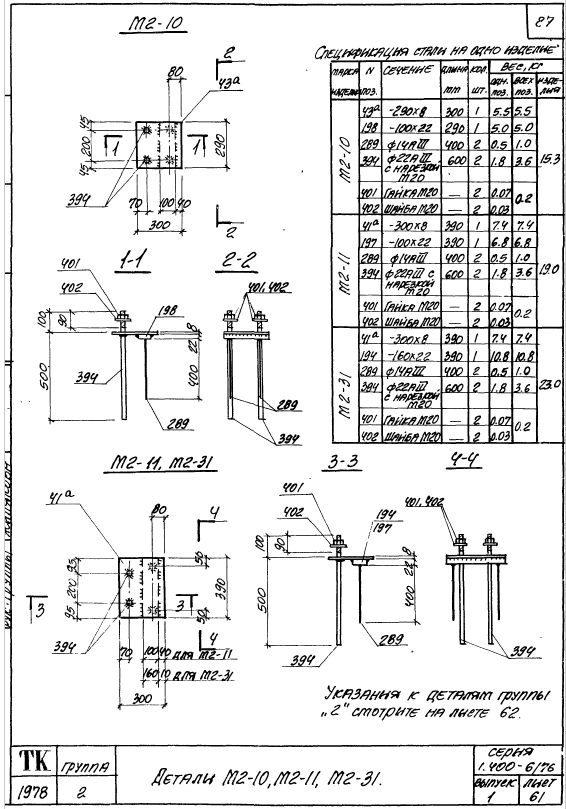

Детали М2-10, М2-11, М2-31 – 87 стр
 |
|
| 566 × 809 пикс. Открыть в новом окне | |

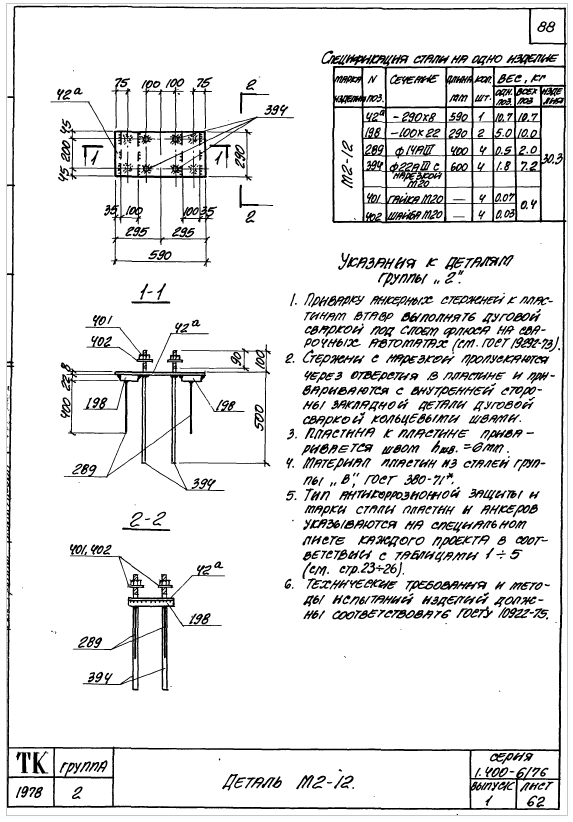

Деталь М2-12 – 88 стр
 |
|
| 573 × 822 пикс. Открыть в новом окне | |

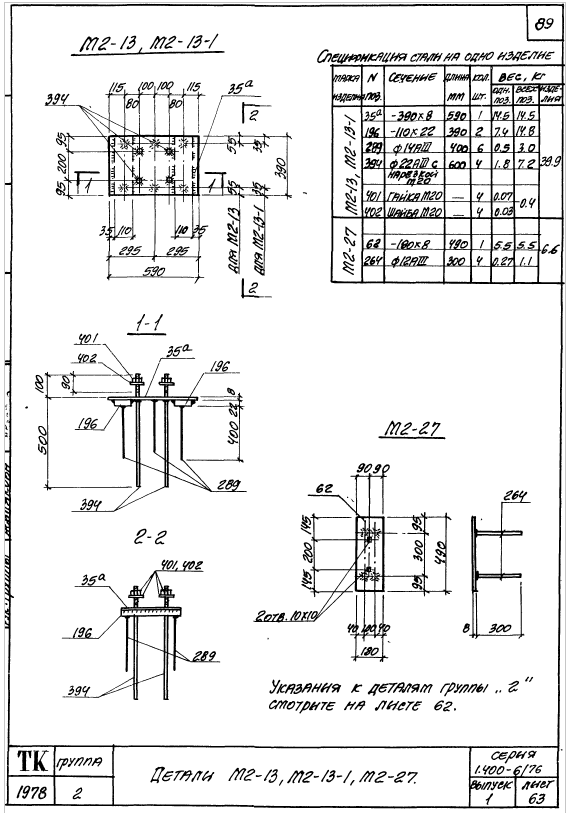

Детали М2-13, М2-13-1, М2-27 – 89 стр
 |
|
| 567 × 813 пикс. Открыть в новом окне | |

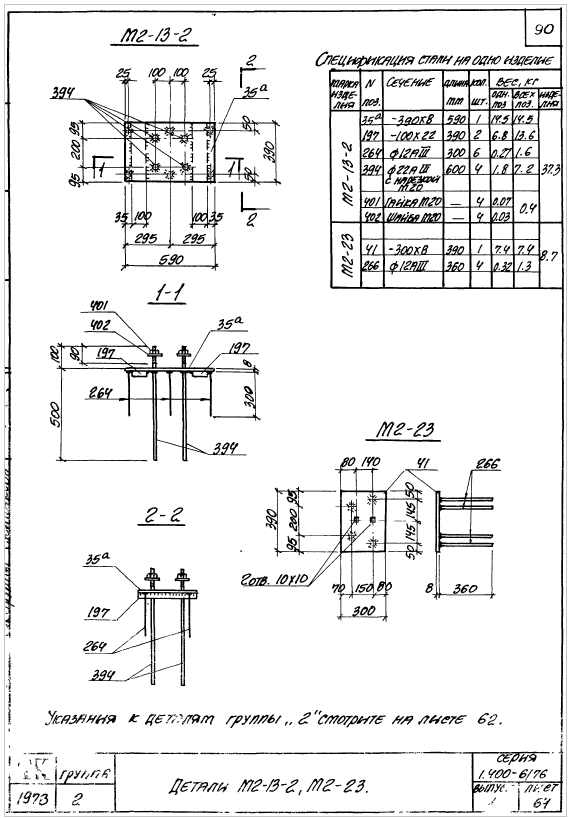

Детали М2-13-2, М2-23 – 90 стр
 |
|
| 571 × 818 пикс. Открыть в новом окне | |

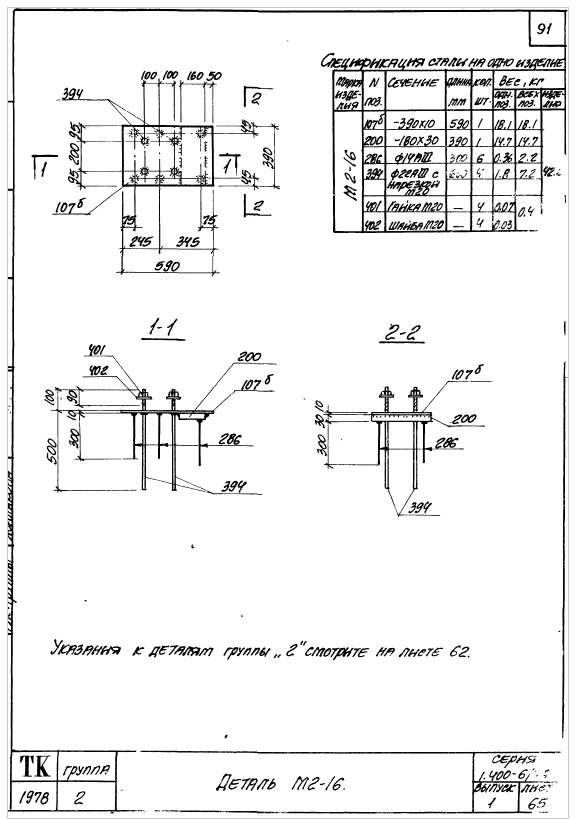

Деталь М2-16 – 91 стр
 |
|
| 577 × 820 пикс. Открыть в новом окне | |
Деталь М2-16 – 91 стр
|
|
| 577 × 820 пикс. Открыть в новом окне | |

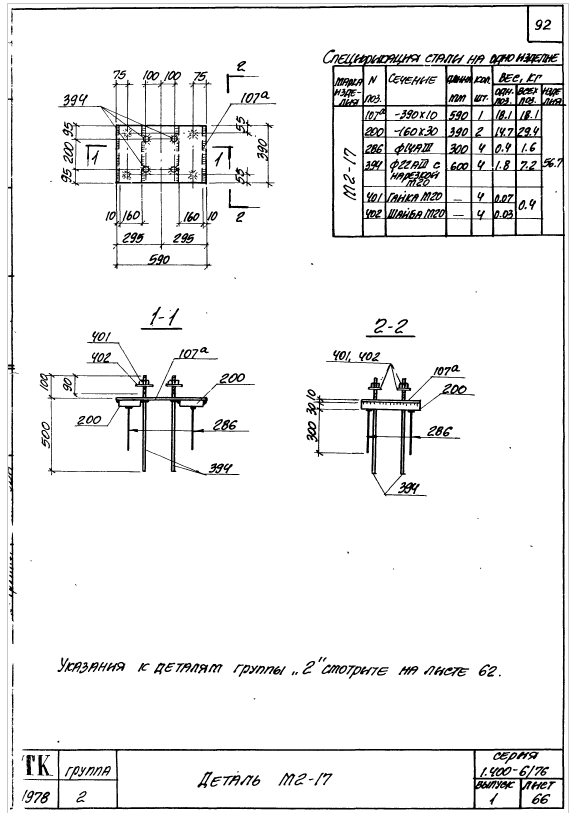

Деталь М2-17 – 92 стр
 |
|
| 570 × 813 пикс. Открыть в новом окне | |

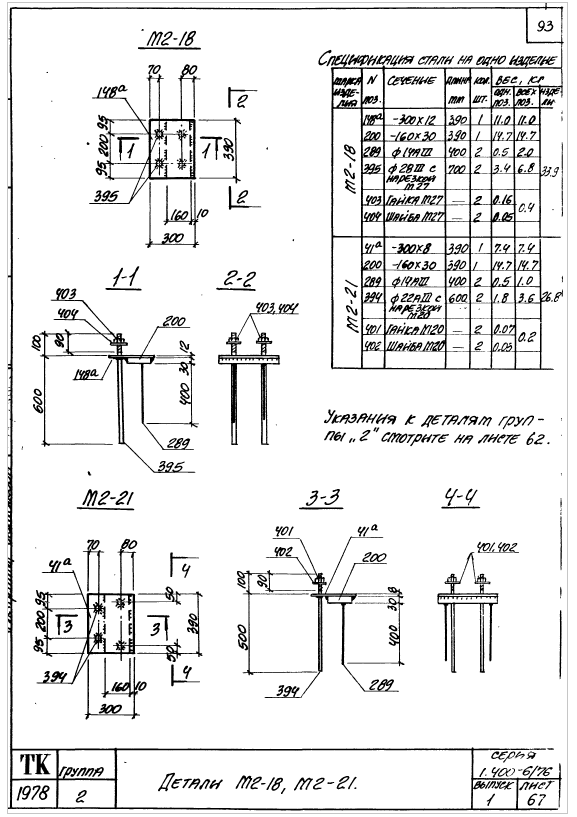

Детали М2-18, М2-21 – 93 стр
 |
|
| 577 × 817 пикс. Открыть в новом окне | |

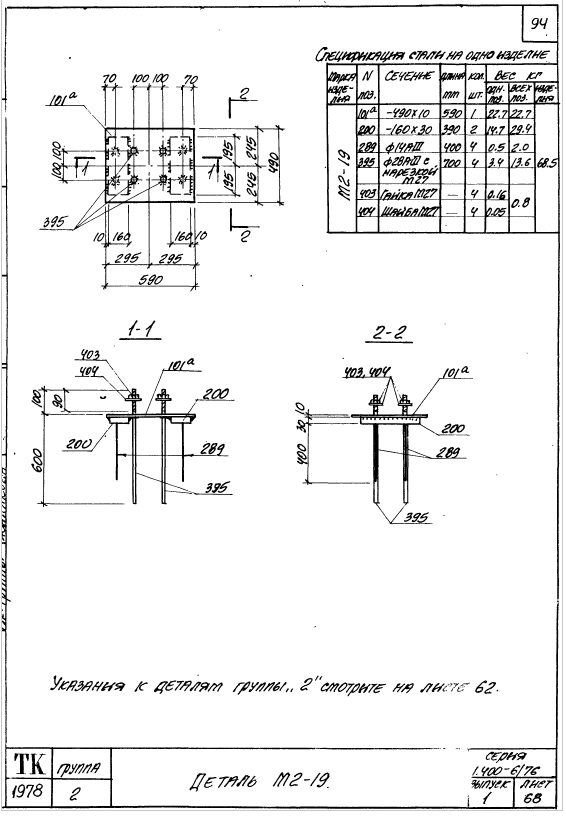

Деталь М2-19 – 94 стр
 |
|
| 566 × 819 пикс. Открыть в новом окне | |

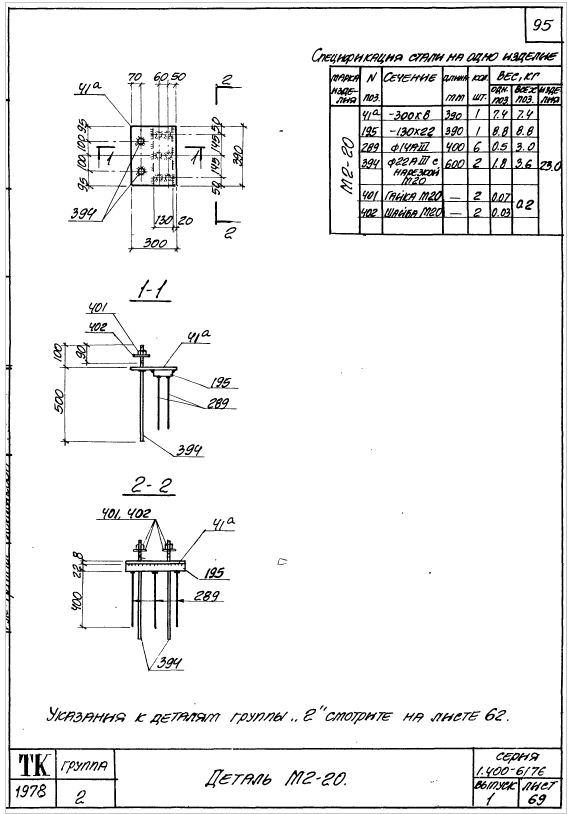

Деталь М2-20 – 95 стр
 |
|
| 574 × 814 пикс. Открыть в новом окне | |

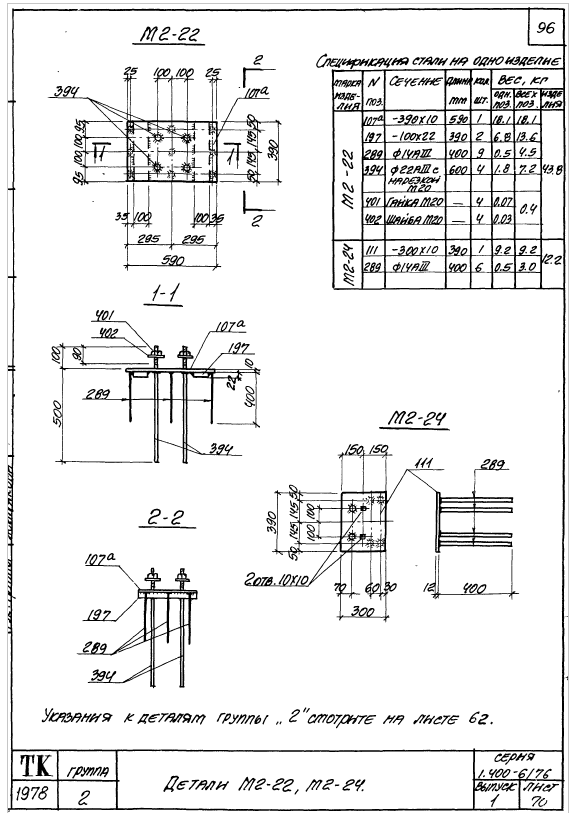

Детали М2-22, М2-24 – 96 стр
 |
|
| 570 × 813 пикс. Открыть в новом окне | |

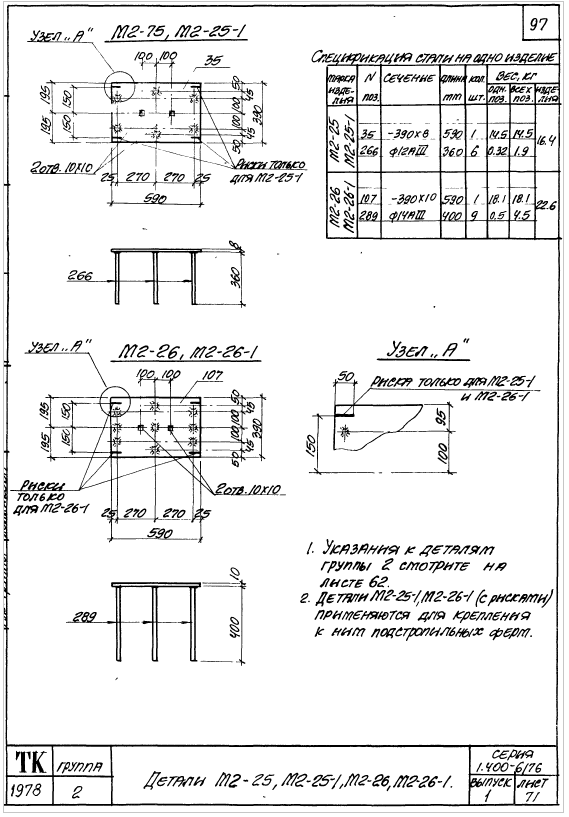

Детали М2-25, М2-25-1, М2-26, М2-26-2 – 97 стр
 |
|
| 569 × 817 пикс. Открыть в новом окне | |

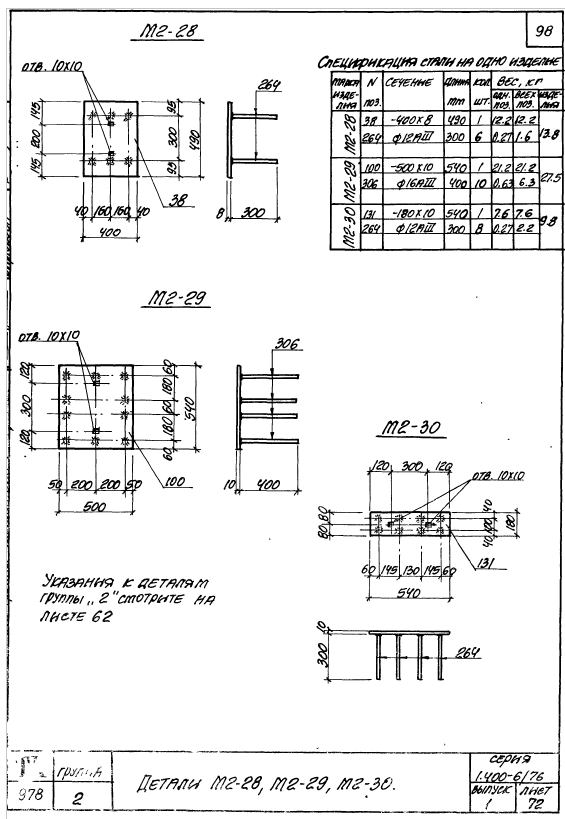

Детали М2-28, М2-29, М2-30 – 98 стр
 |
|
| 565 × 819 пикс. Открыть в новом окне | |

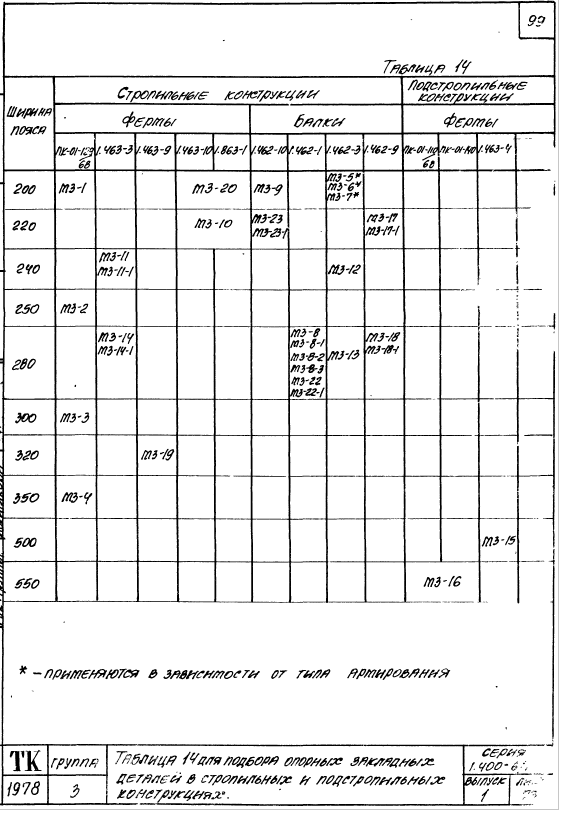

Таблица 14 Для подбора опорных закладных деталей в стропильных и подстропильных конструкциях – 99 стр
 |
|
| 565 × 814 пикс. Открыть в новом окне | |

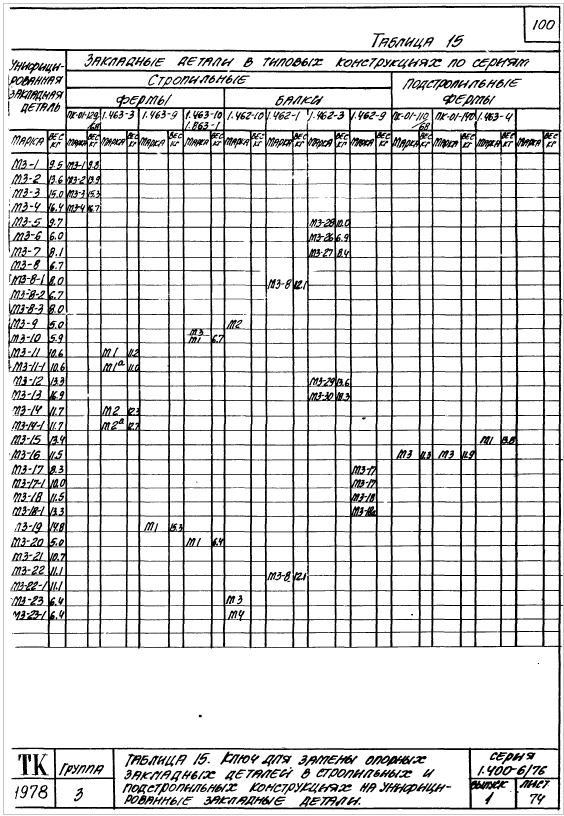

Таблица 15 Ключ для замены опорных закладных деталей в стропильных и подстропильных конструкциях на унифицированные закладные детали – 100 стр
 |
|
| 564 × 816 пикс. Открыть в новом окне | |

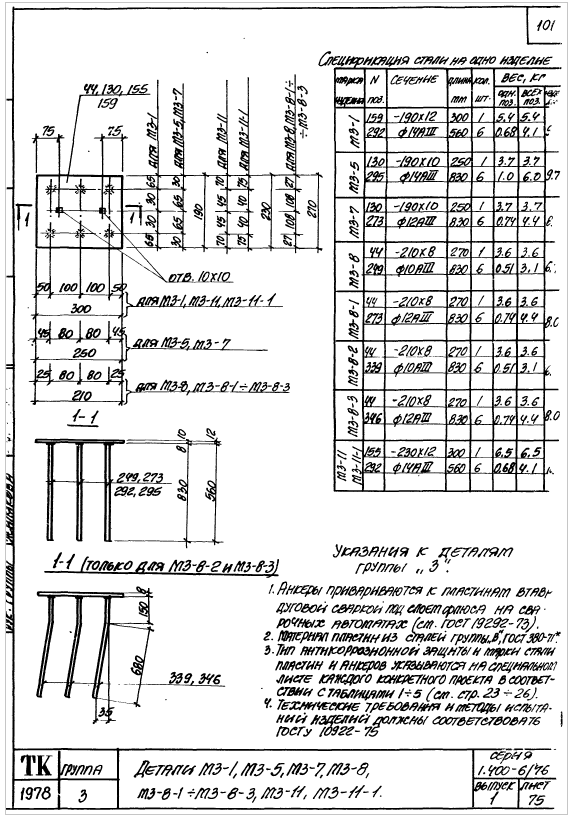

Детали М3-1, М3-5, М3-7, М3-8, М3-8-1 – М3-8-3, М3-11, М3-11-3 – 101 стр
 |
|
| 568 × 822 пикс. Открыть в новом окне | |

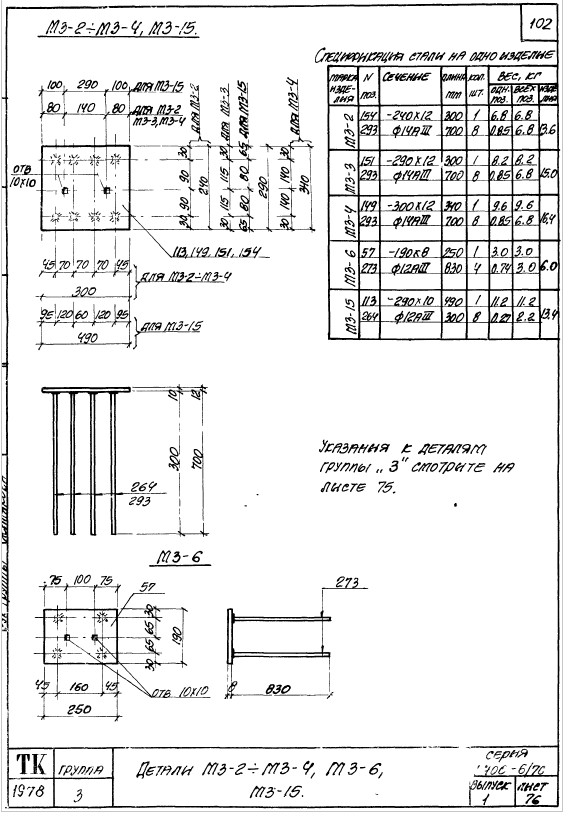

Детали М3-2 - М3-4, М3-6, М3-15 – 102 стр
 |
|
| 571 × 816 пикс. Открыть в новом окне | |

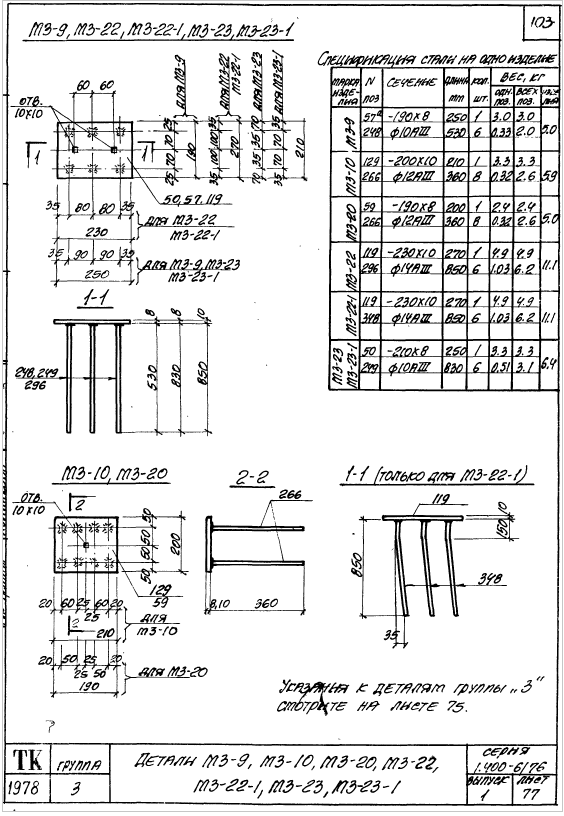

Детали М3-9, М3-10, М3-20, М3-22, М3-21-1, М3-23, М3-23-1 – 103 стр
 |
|
| 564 × 816 пикс. Открыть в новом окне | |

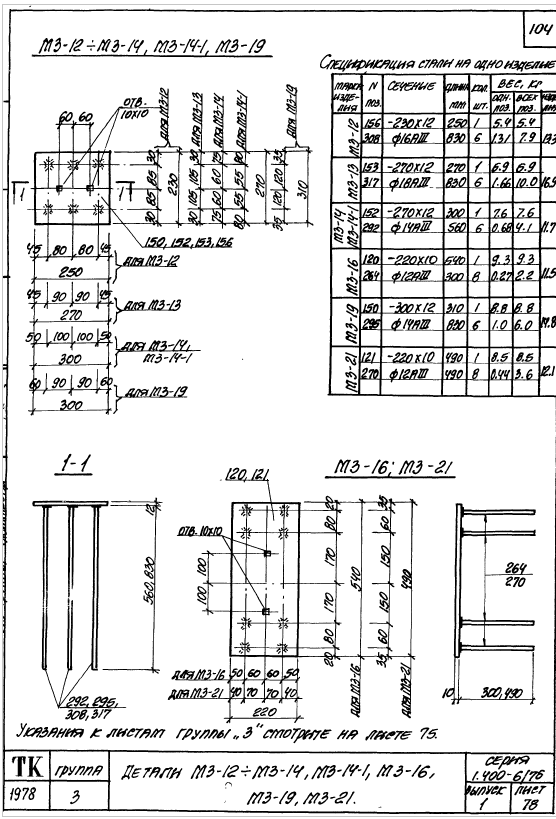

Детали М3-12 - М3-14, М3-20, М3-14-1, М3-16, М3-19, М3-21 – 104 стр
 |
|
| 556 × 819 пикс. Открыть в новом окне | |

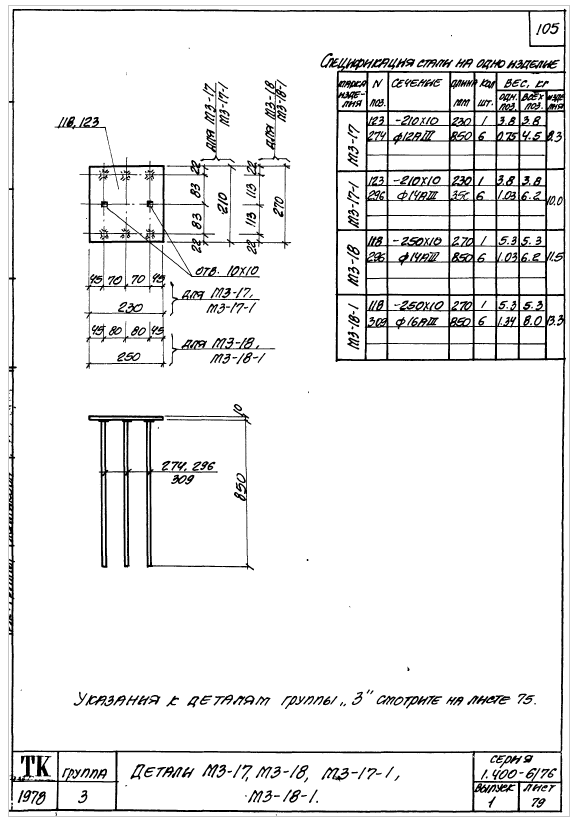

Детали М3-17, М3-18, М3-20, М3-17-1, М3-18-1 – 105 стр
 |
|
| 571 × 821 пикс. Открыть в новом окне | |

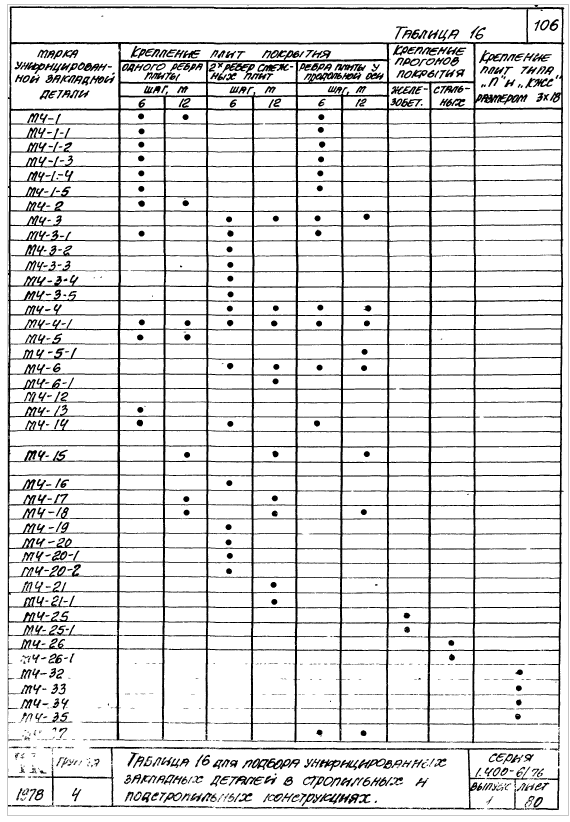

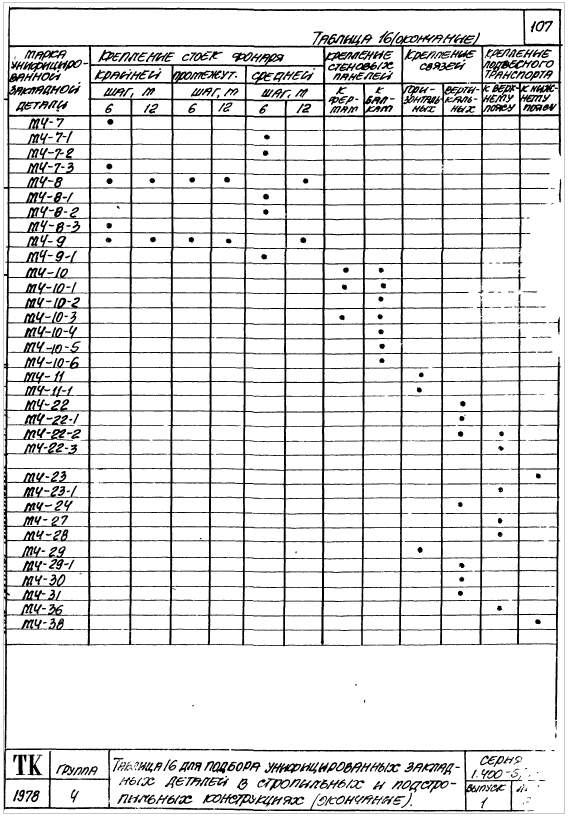

Таблица 16 Для подбора унифицированных закладных деталей в стропильных и подстропильных конструкциях – 106 стр
 |
|
| 570 × 822 пикс. Открыть в новом окне | |
 |
|
| 568 × 819 пикс. Открыть в новом окне | |

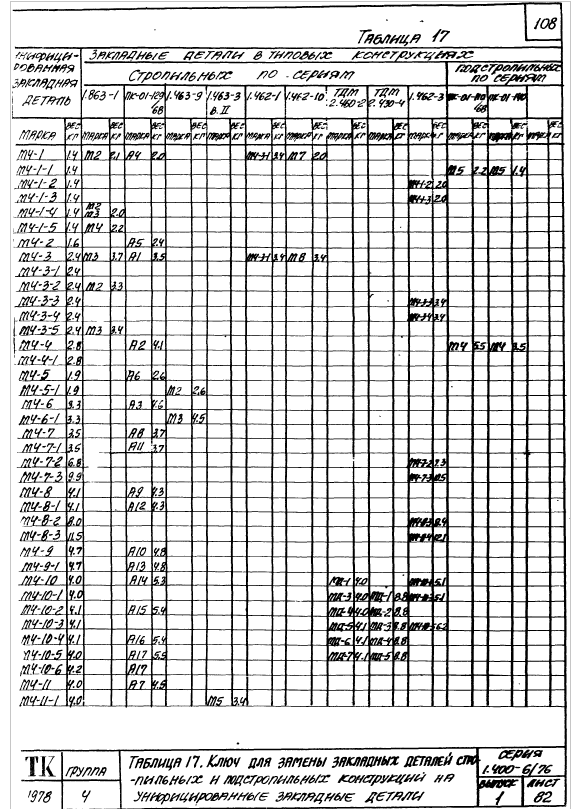

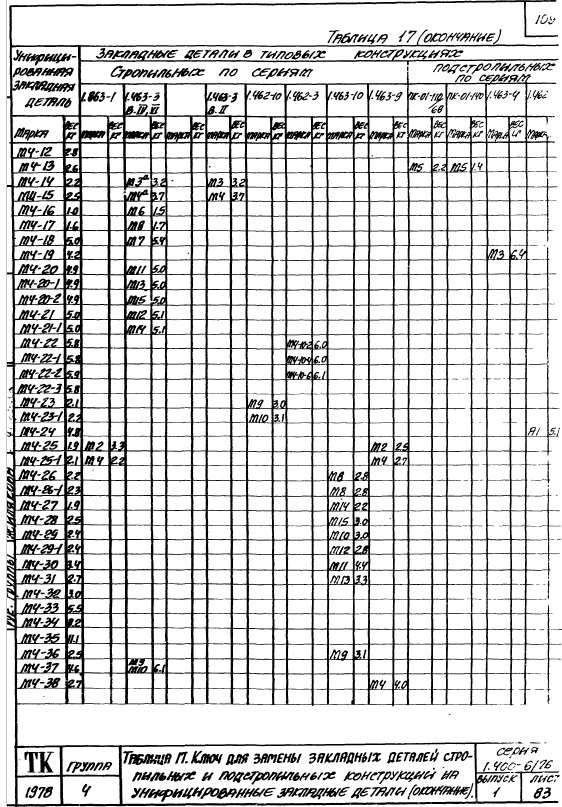

Таблица 17. Ключ для замены закладных деталей стропильных и подстропильных конструкций на унифицированные закладные детали – 108 стр
 |
|
| 575 × 809 пикс. Открыть в новом окне | |
 |
|
| 562 × 807 пикс. Открыть в новом окне | |

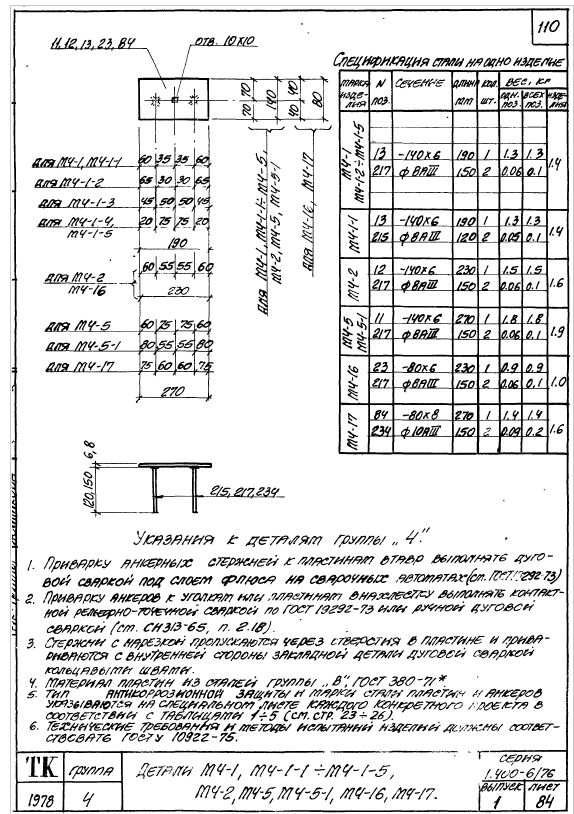

Детали М4-1, М4-1-1 – М4-1-5, М4-2, М4-5, М4-5-1, М4-16, М4-17 – 110 стр
 |
|
| 574 × 814 пикс. Открыть в новом окне | |

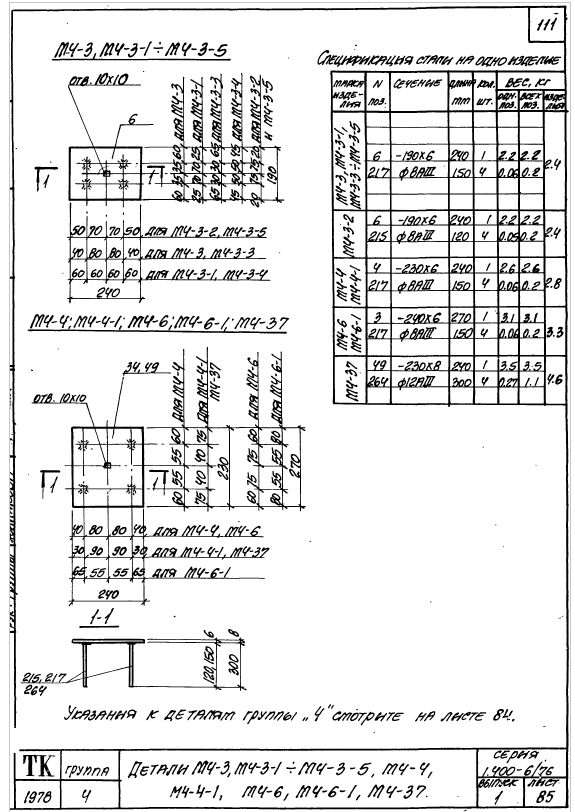

Детали М4-1, М4-1-1 – М4-1-5, М4-2, М4-5, М4-5-1, М4-16, М4-17 – 111 стр
 |
|
| 575 × 812 пикс. Открыть в новом окне | |

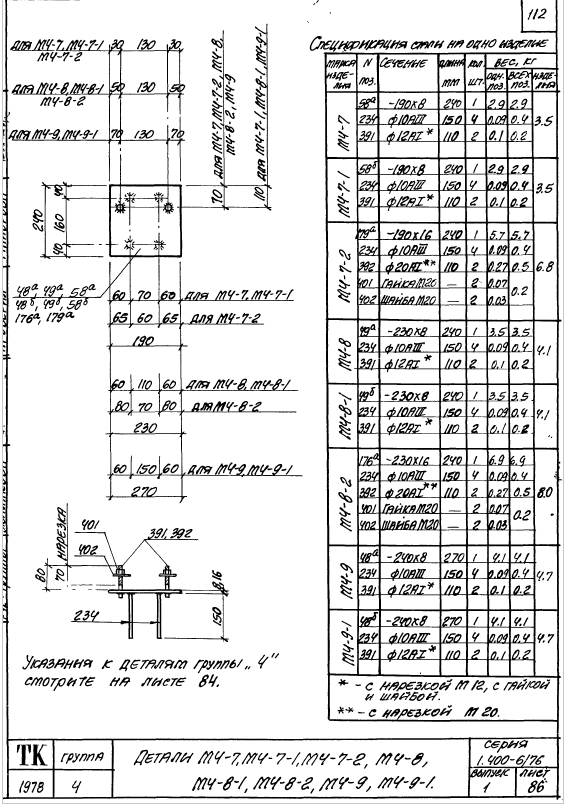

Детали М4-7, М4-7-1, М4-7-2, М4-8, М4-8-1, М4-8-2, М4-9, М4-9-1 – 112 стр
 |
|
| 565 × 808 пикс. Открыть в новом окне | |

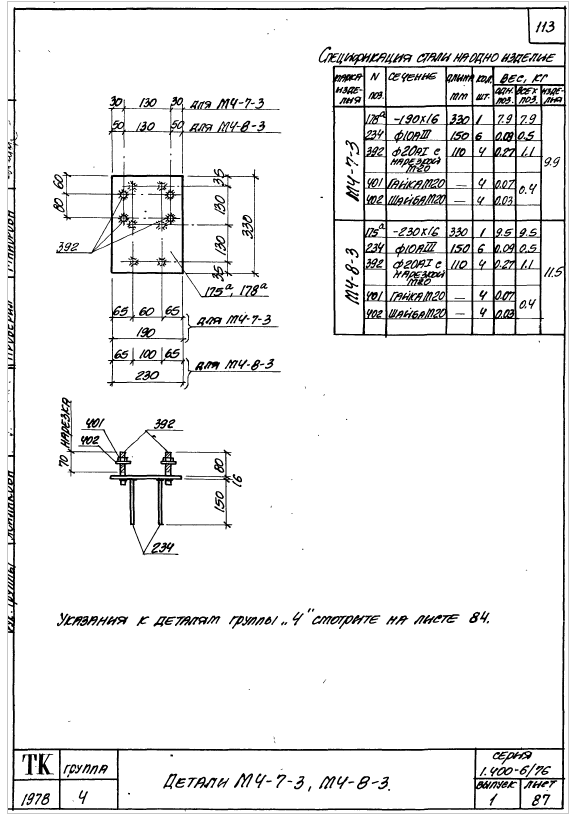

Детали М4-7-3, М4-8-3 – 113 стр
 |
|
| 575 × 817 пикс. Открыть в новом окне | |

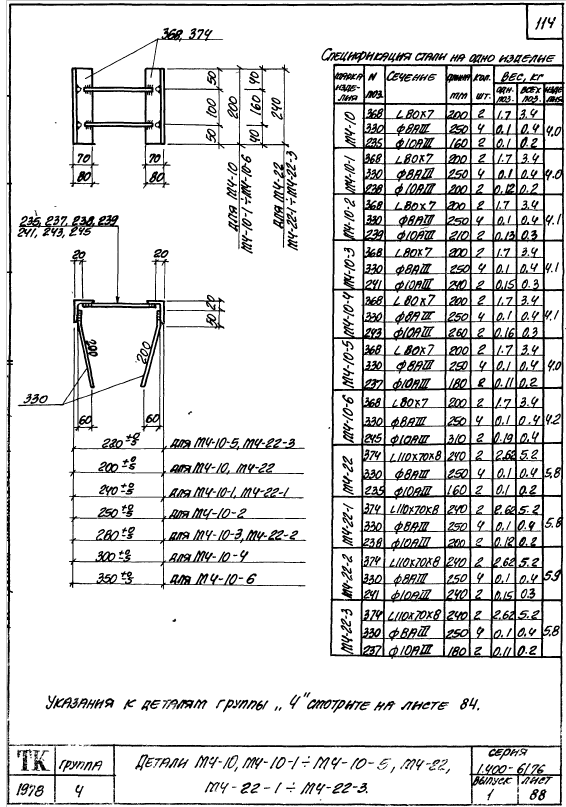

Детали М4-10, М4-10-1 – М4-10-5, М4-22, М4-22-1 – М4-22-3 – 114 стр
 |
|
| 566 × 807 пикс. Открыть в новом окне | |

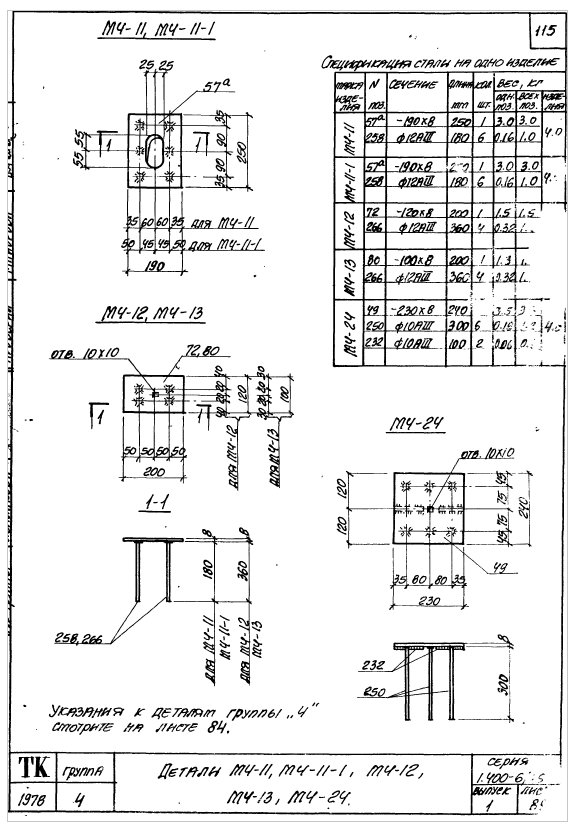

Детали М4-11, М4-11-1 – М4-12, М4-13, М4-24 – 115 стр
 |
|
| 571 × 823 пикс. Открыть в новом окне | |

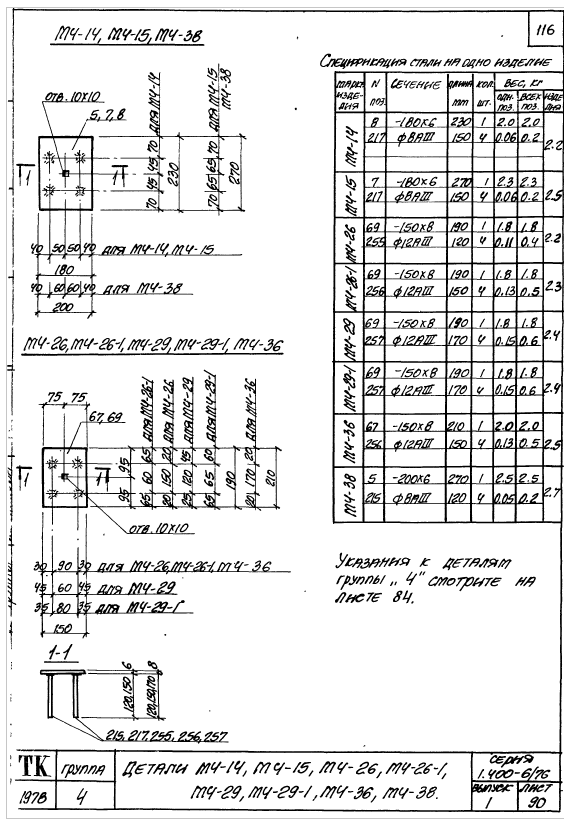

Детали М4-14, М4-15, М4-26, М4-26-1, М4-29, М4-29-1, М4-36, М4-38 – 116 стр
 |
|
| 564 × 826 пикс. Открыть в новом окне | |

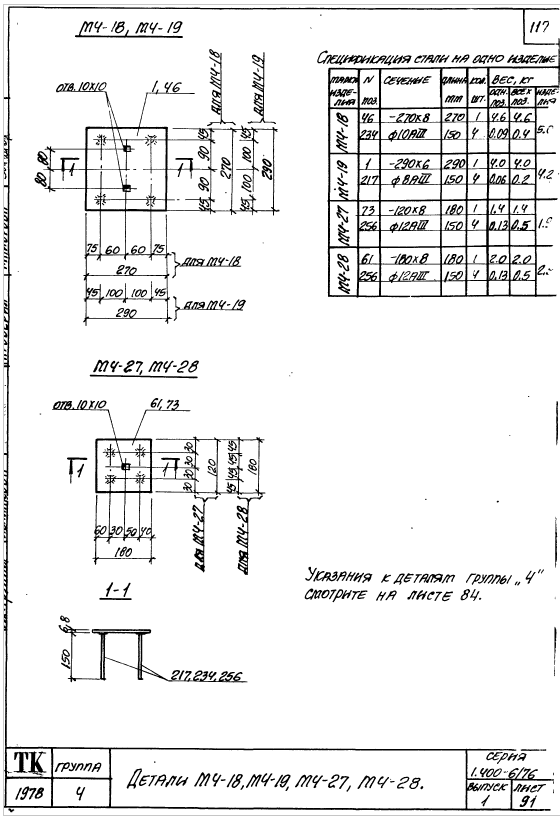

Детали М4-18, М4-19, М4-27, М4-28 – 117 стр
 |
|
| 560 × 820 пикс. Открыть в новом окне | |

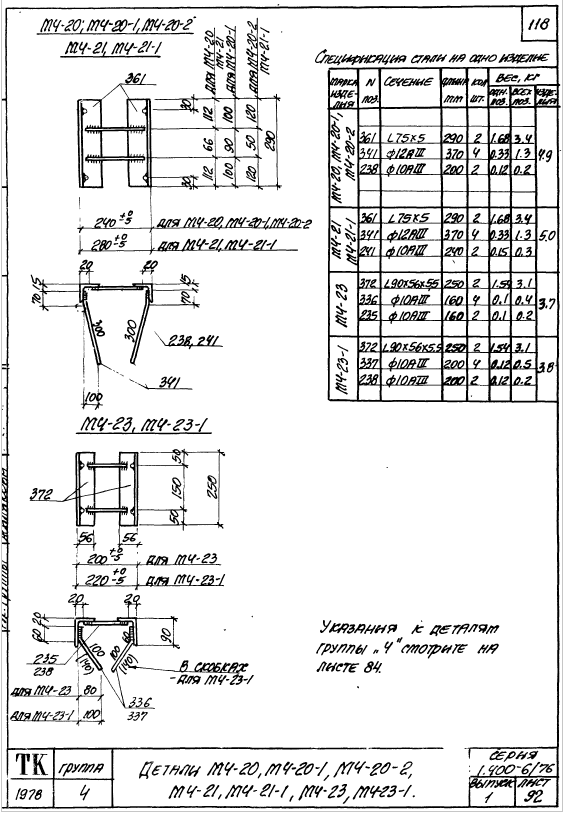

Детали М4-20, М4-20-1, М4-20-2, М4-21, М4-21-1, М4-23, М4-23-1 – 118 стр
 |
|
| 565 × 814 пикс. Открыть в новом окне | |

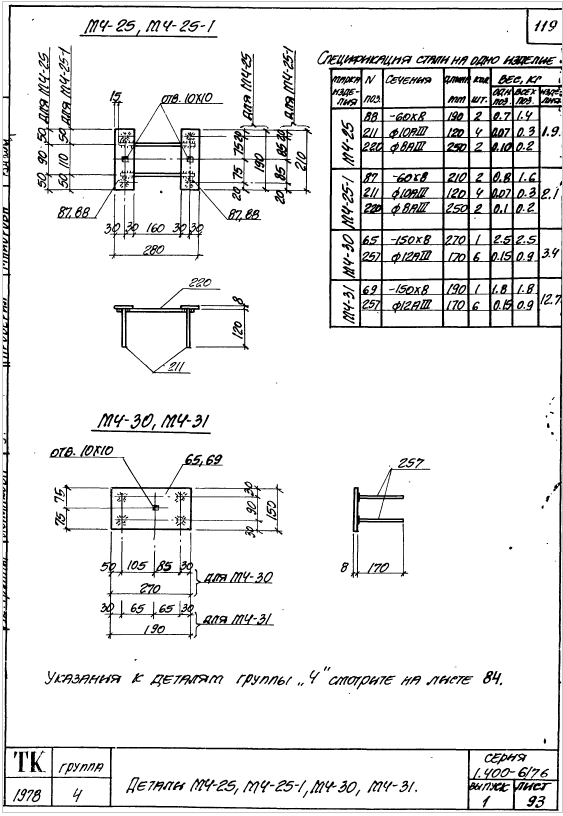

Детали М4-25, М4-25-1, М4-30, М4-31 – 119 стр
 |
|
| 563 × 816 пикс. Открыть в новом окне | |

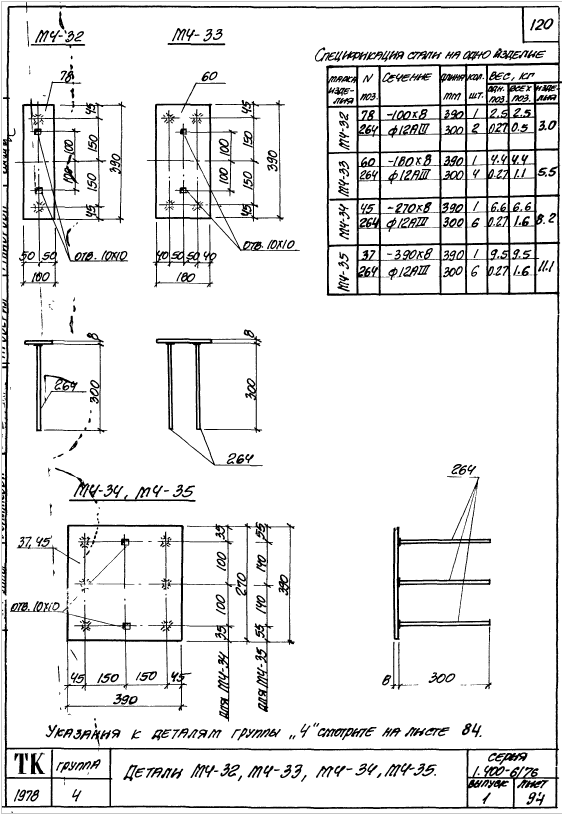

Детали М4-32, М4-33, М4-34, М4-35 – 120 стр
 |
|
| 562 × 816 пикс. Открыть в новом окне | |
Схемы расположения в подкрановых балках закладных деталей для крепления к колоннам – 121 стр
 |
|
| 565 × 811 пикс. Открыть в новом окне | |

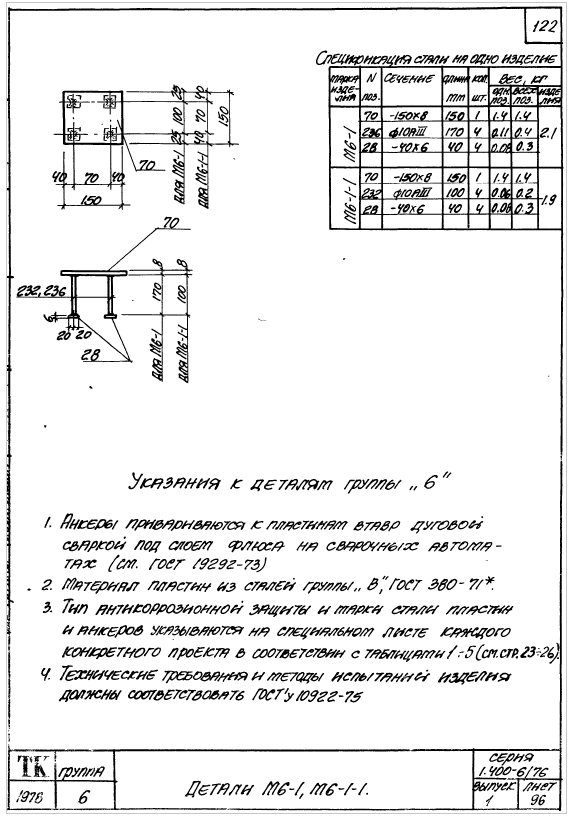

Детали М6-1, М6-1-1 – 122 стр
 |
|
| 572 × 819 пикс. Открыть в новом окне | |

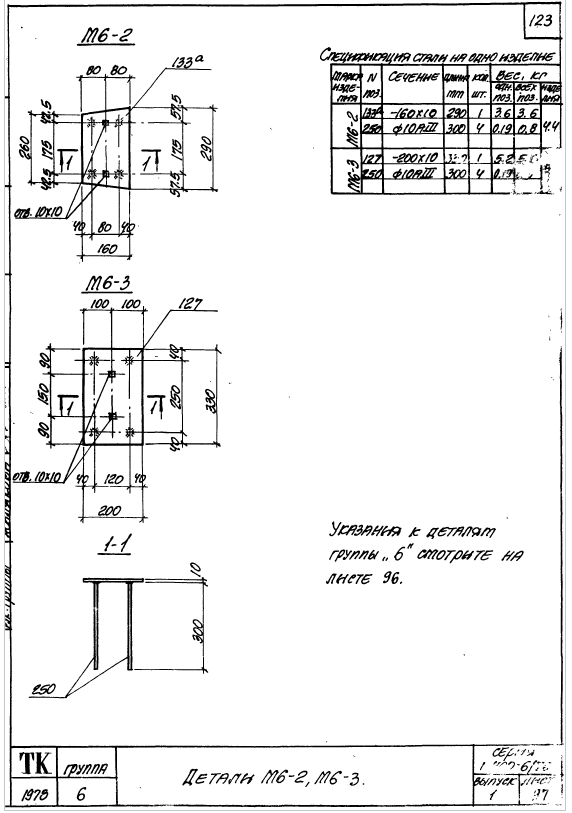

Детали М6-2, М6-3 – 123 стр
 |
|
| 572 × 813 пикс. Открыть в новом окне | |

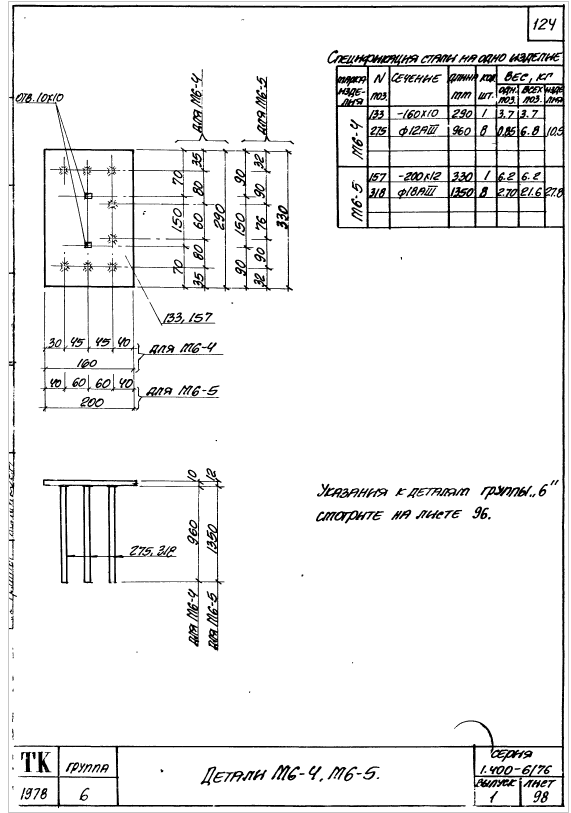

Детали М6-4, М6-5 – 124 стр
 |
|
| 571 × 813 пикс. Открыть в новом окне | |

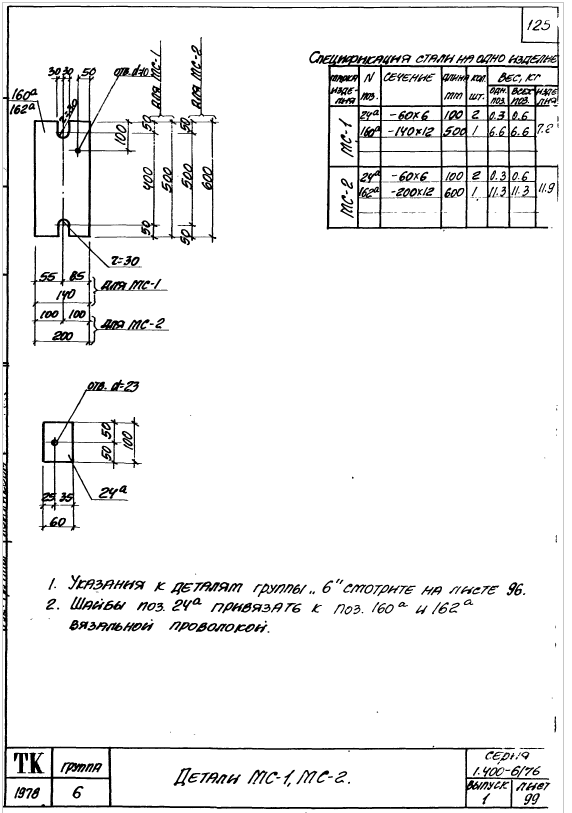

Детали МС-1, МС-2 – 125 стр
 |
|
| 572 × 813 пикс. Открыть в новом окне | |

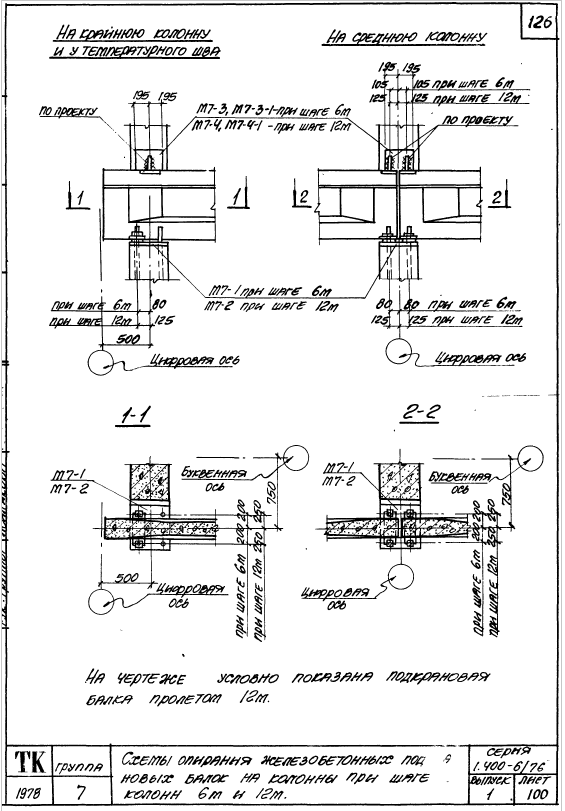

Схемы опирания железобетонных подкрановых балок на колонны при шаге колонн 6 м и 12 м – 126 стр
 |
|
| 565 × 811 пикс. Открыть в новом окне | |

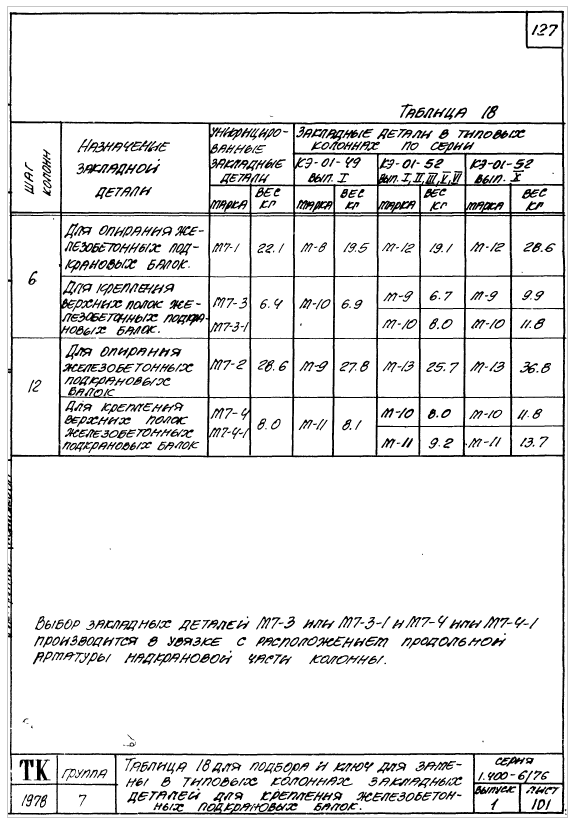

Таблица 18 Для подбора и ключ для замены в типовых колоннах закладных деталей для крепления железобетонных подкрановых балок – 127 стр
 |
|
| 573 × 819 пикс. Открыть в новом окне | |

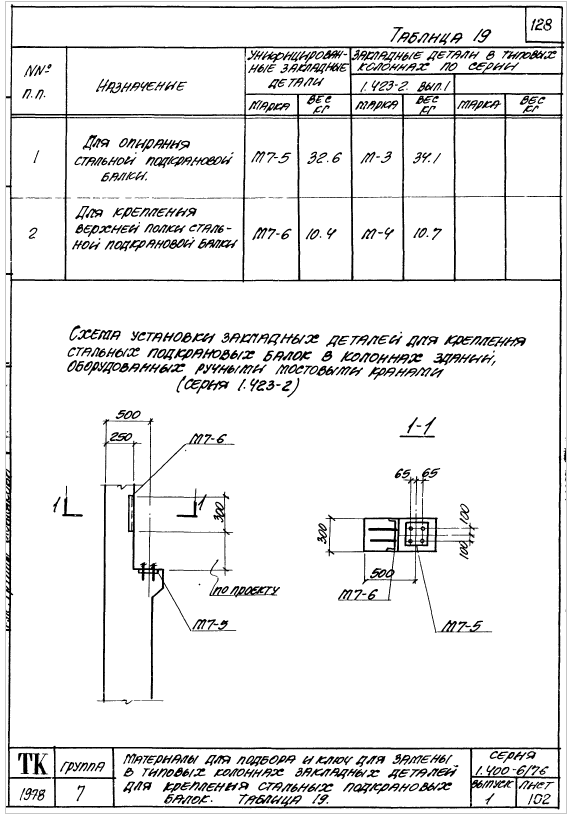

Таблица 19 Материалы для подбора и ключ для замены в типовых колоннах закладных деталей для крепления стальных подкрановых балок – 128 стр
 |
|
| 571 × 817 пикс. Открыть в новом окне | |

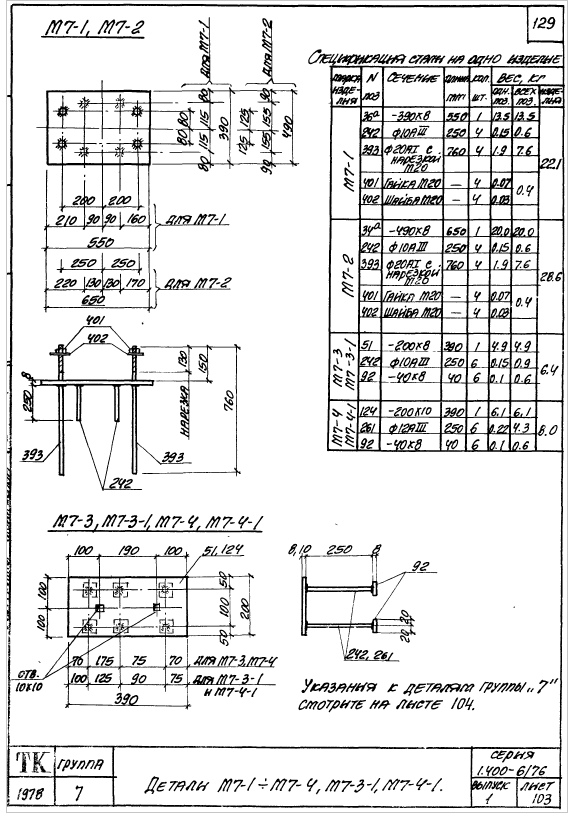

Детали М7-1 – М7-4, М7-3-1, М7-4-1 – 129 стр
 |
|
| 568 × 813 пикс. Открыть в новом окне | |

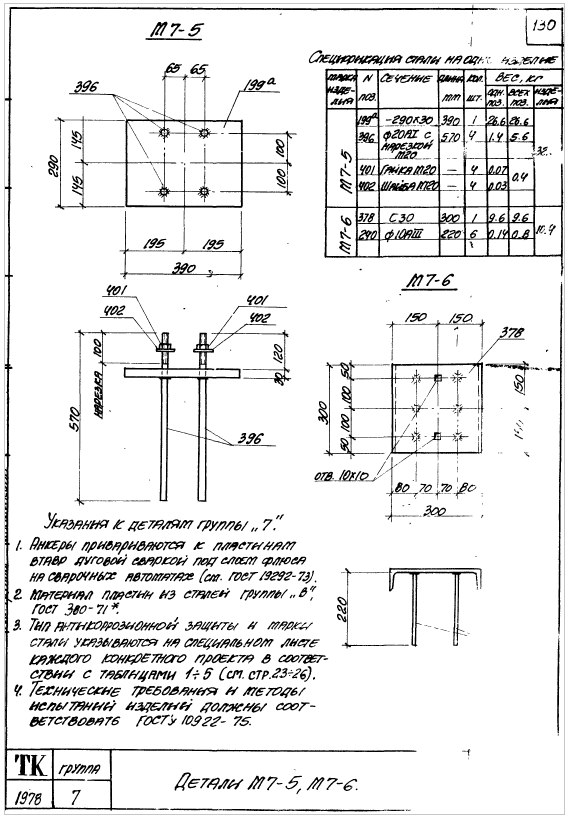

Детали М7-5, М7-6 – 130 стр
 |
|
| 575 × 823 пикс. Открыть в новом окне | |

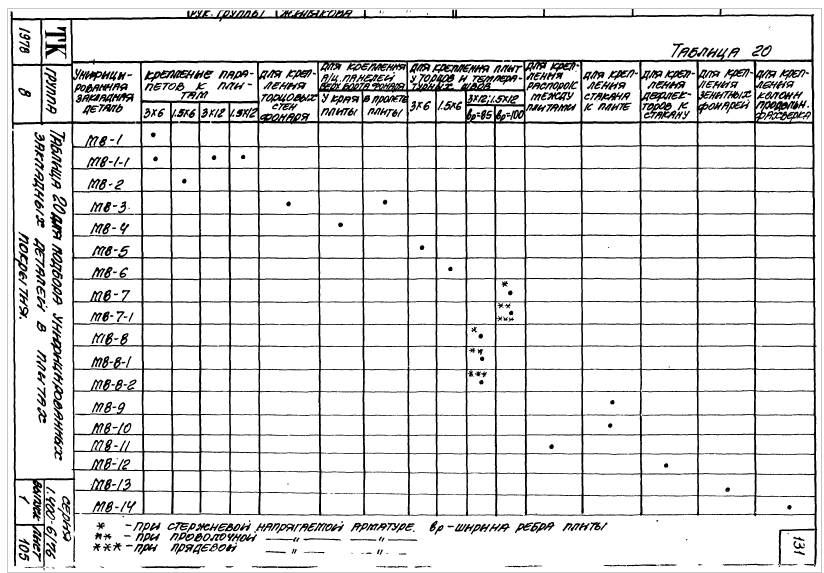

Таблица 20 Для подбора унифицированных закладных деталей в плитах перекрытий – 131 стр
 |
|
| 824 × 573 пикс. Открыть в новом окне | |

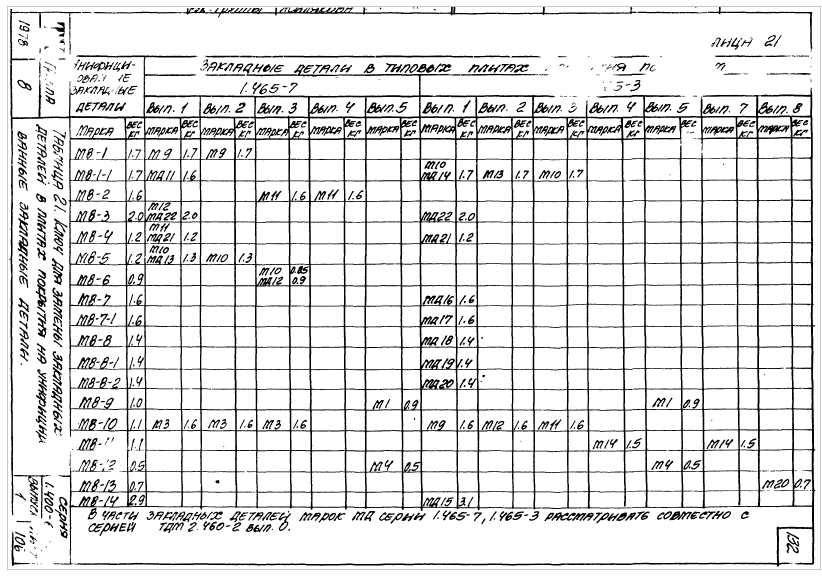

Таблица 21 Ключ для замены закладных деталей в плитах покрытия на унифицированные закладные детали– 132 стр
 |
|
| 822 × 576 пикс. Открыть в новом окне | |

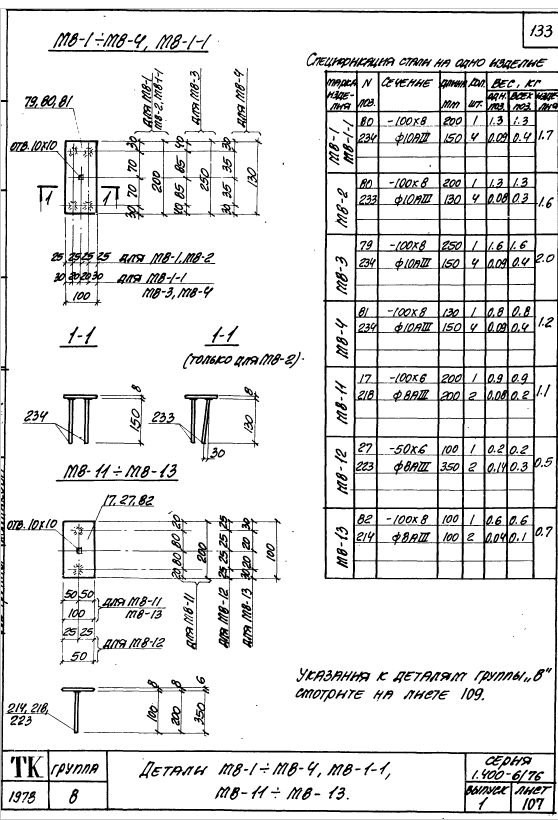

Детали М8-1 – М8-4, М8-1-1, М8-11 – М8-13 – 133 стр
 |
|
| 558 × 820 пикс. Открыть в новом окне | |

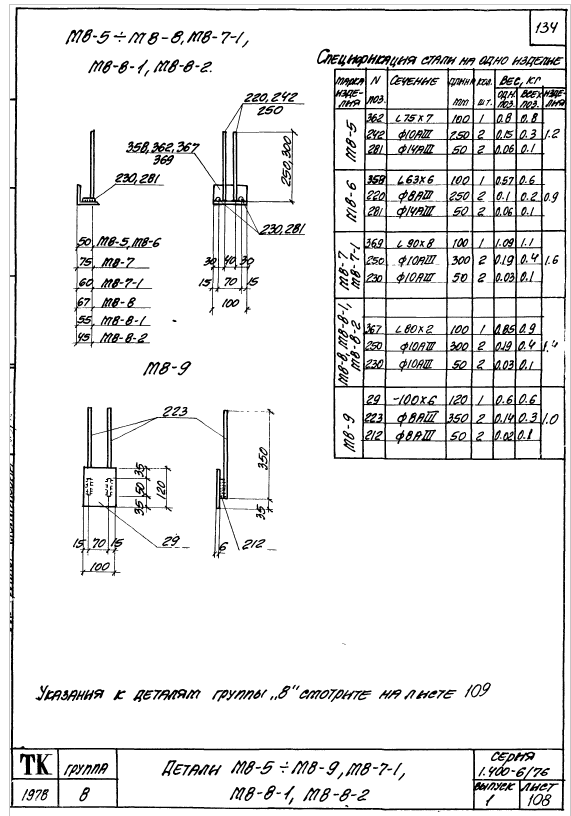

Детали М8-5 - М8-9, М8-7-1, М8-8-1, М8-8-2 – 134 стр
 |
|
| 571 × 816 пикс. Открыть в новом окне | |

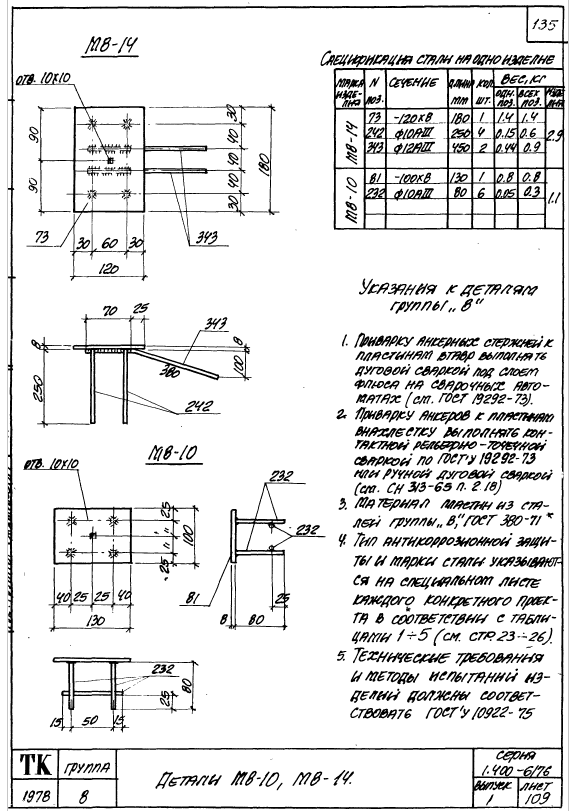

Детали М8-10, М8-14 – 135 стр
 |
|
| 571 × 811 пикс. Открыть в новом окне | |

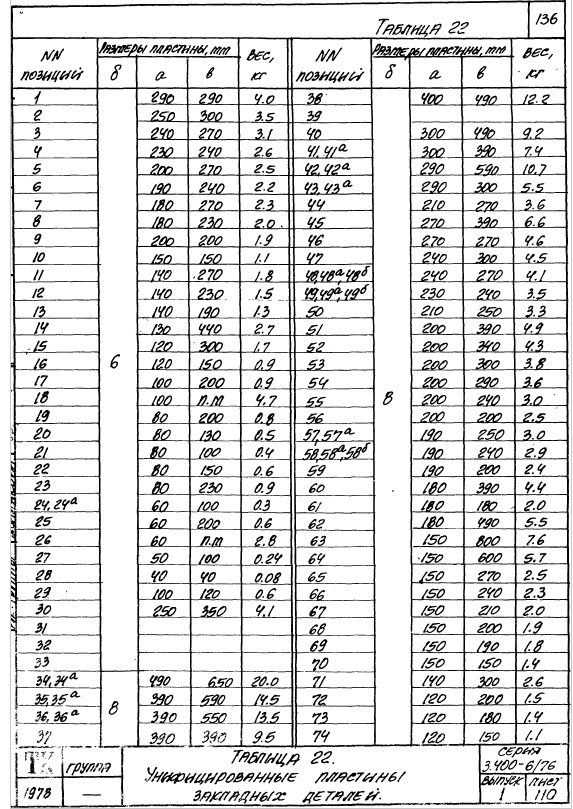

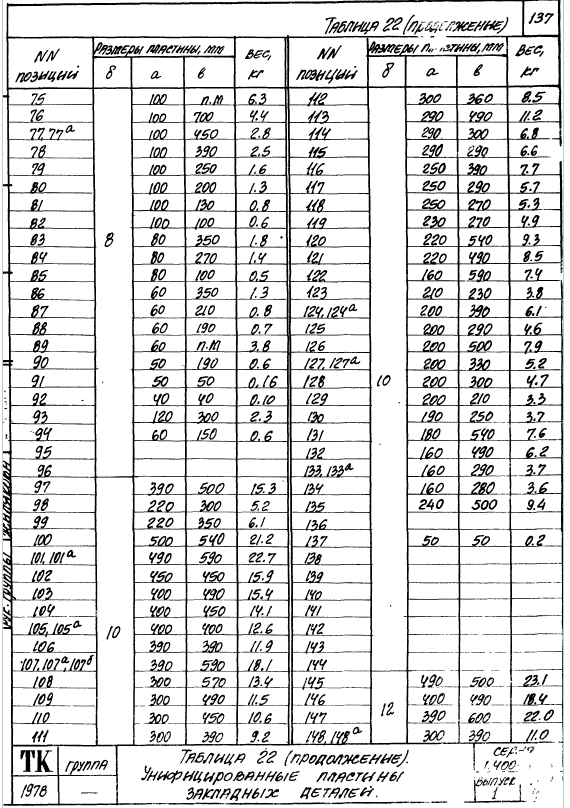

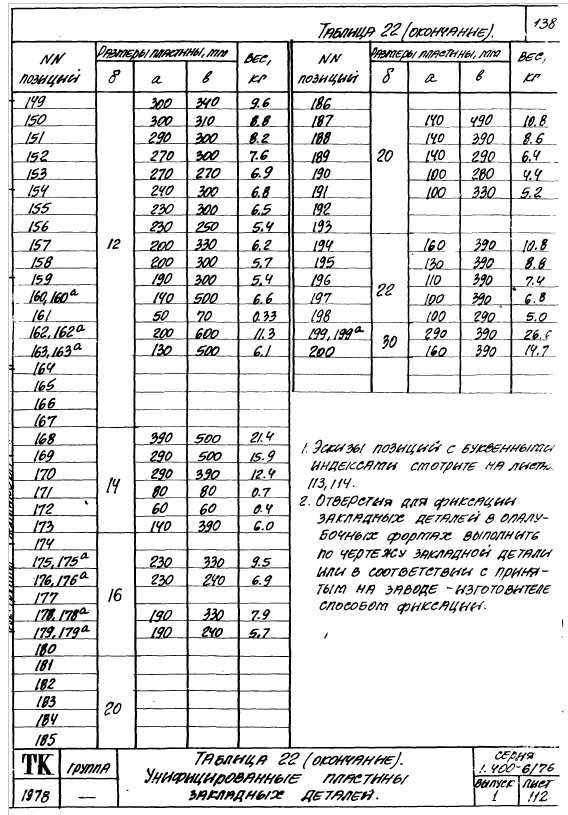

Таблица 22 Унифицированные пластины закладных деталей – 136 стр
 |
|
| 573 × 809 пикс. Открыть в новом окне | |
 |
|
| 570 × 808 пикс. Открыть в новом окне | |
 |
|
| 568 × 815 пикс. Открыть в новом окне | |

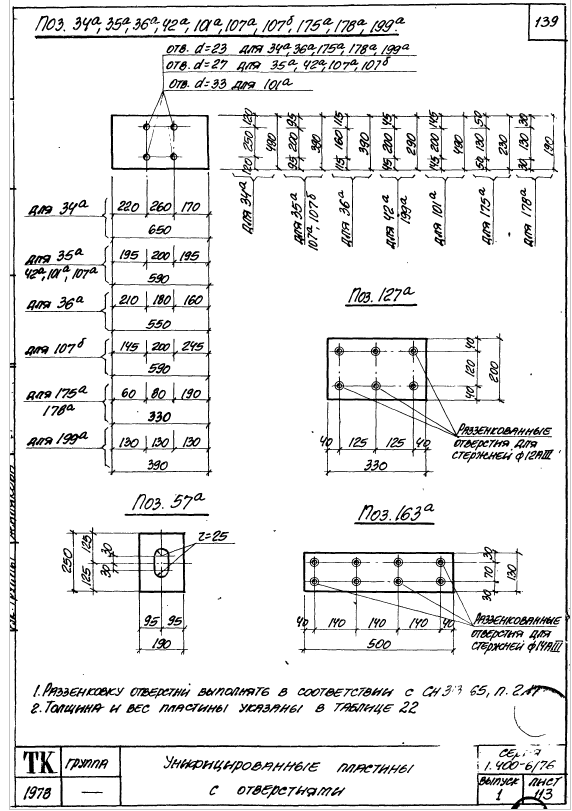

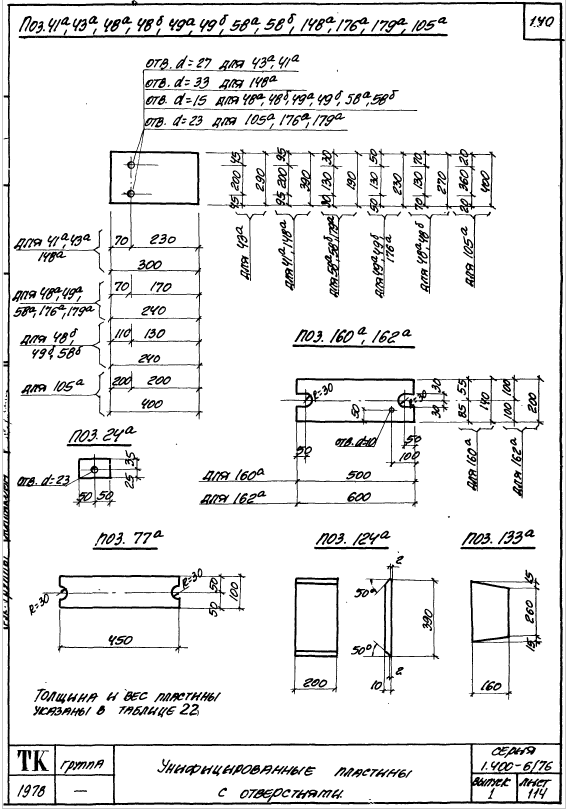

Унифицированные пластины с отверстиями – 139 стр
 |
|
| 572 × 811 пикс. Открыть в новом окне | |
 |
|
| 567 × 810 пикс. Открыть в новом окне | |

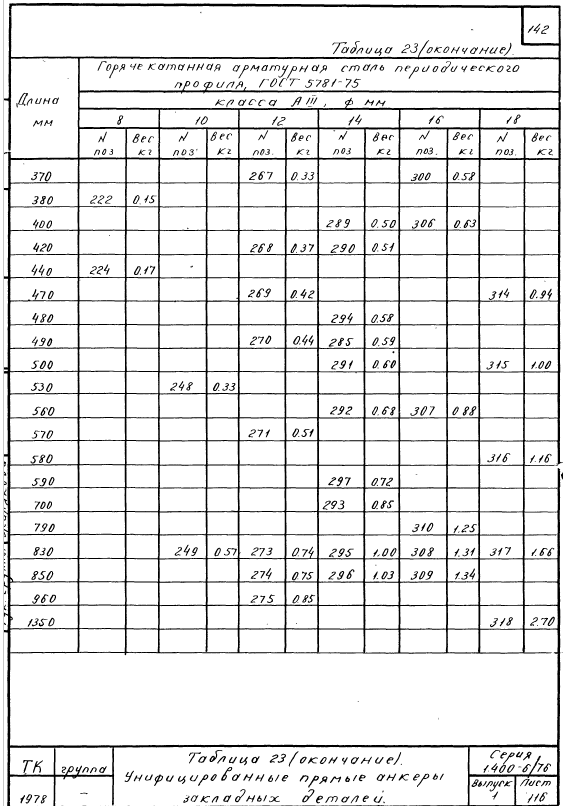

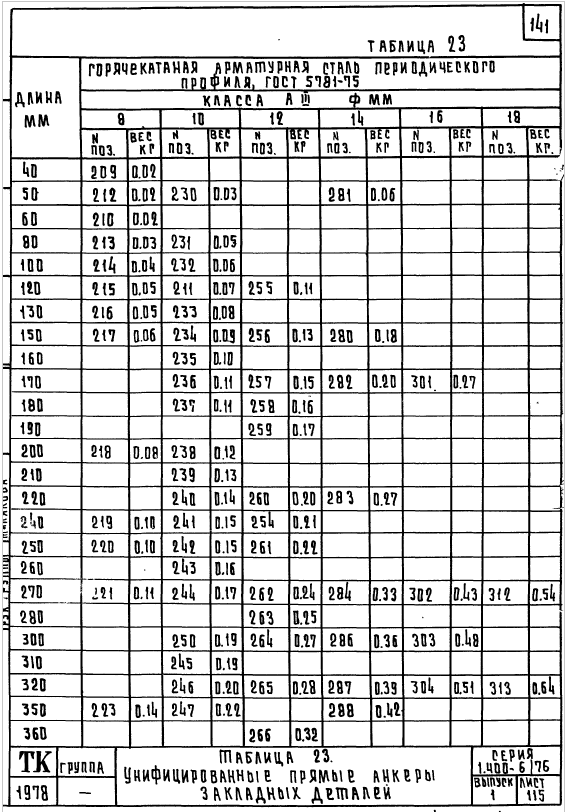

Таблица 23 Горячекатаная арматурная сталь периодического профиля, ГОСТ 5781-75 – 141 стр
 |
|
| 567 × 812 пикс. Открыть в новом окне | |
 |
|
| 563 × 806 пикс. Открыть в новом окне | |

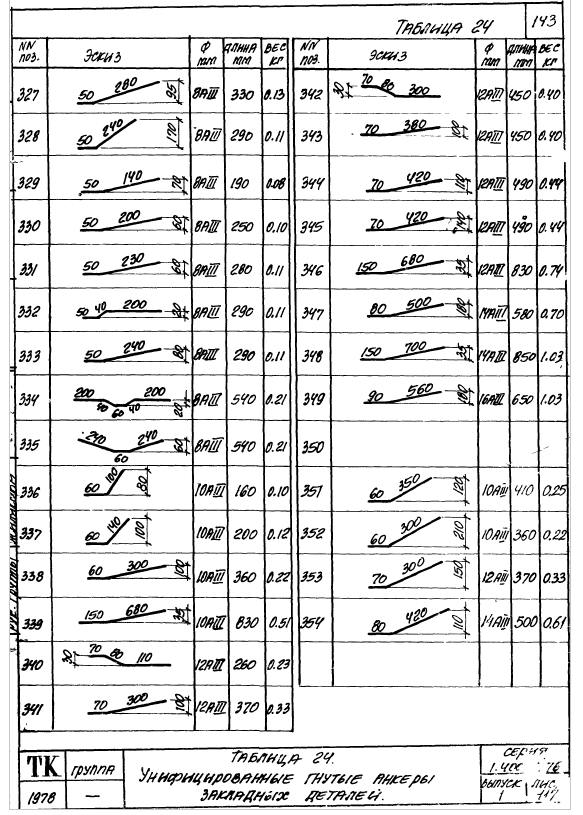

Таблица 24 Унифицированные анкерные гнутые анкеры закладных деталей - 143 стр
 |
|
| 583 × 815 пикс. Открыть в новом окне | |

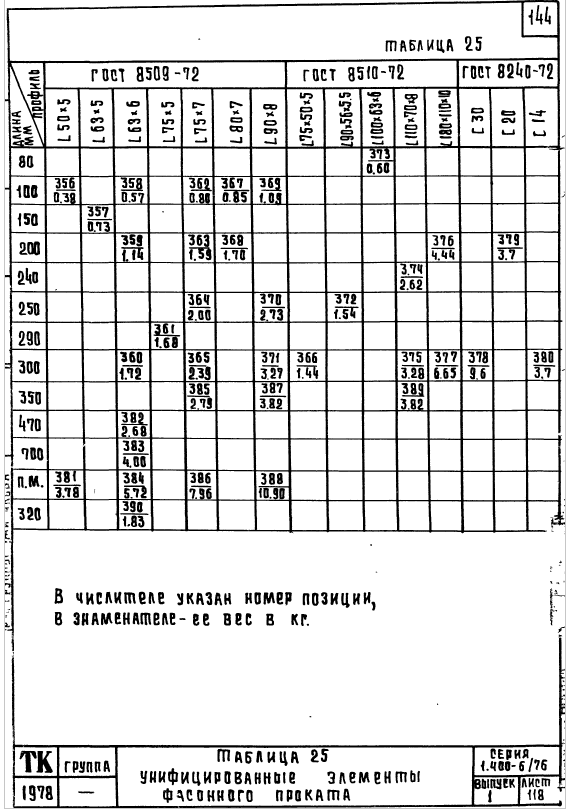

Таблица 25 Унифицированные элементы фасонного проката – 144 стр
 |
|
| 568 × 812 пикс. Открыть в новом окне | |

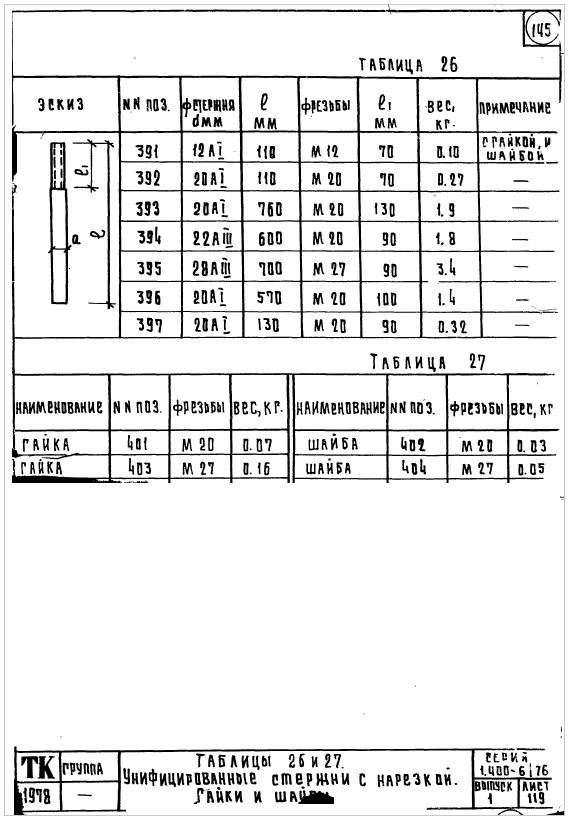

Таблица 26 и 27 Унифицированные стержни с нарезкой. Гайки и шайбы – 145 стр
 |
|
| 577 × 829 пикс. Открыть в новом окне ( | |
Классы
Выбранные классы объекта Строительные материалы
Продукция
Подождите идет загрузка ....
Спасибо, что присоединились к нам!
Остался последний шаг - подтвердите подписку, перейдя по ссылке из письма. Письмо уже у вас на почте
© 1999-2015 <span itemprop="name">ЖБИ-СНГ</span><br />Все права сохранены.
