Серия 1.435.2-28 Ворота распашные для районов с температурой наружного воздуха ниже минус 40 °С. Выпуск 0 Указания по применению.
Описание

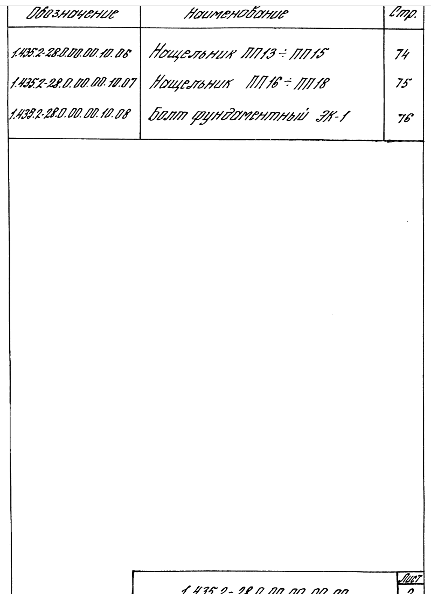

Содержание – 2 стр
 |
|
| 432 × 590 пикс. Открыть в новом окне | |
 |
|
| 431 × 596 пикс. Открыть в новом окне | |
Пояснительная записка – 4 стр
Техническая документация на ворота включает:
Выпуск 0 – Указания по применению
Выпуск 1 – Ворота распашные для проема 3,0×3,0 м. Рабочие чертежи
Выпуск 2 – Ворота распашные для проема 3,6×3,6 м. Рабочие чертежи
Выпуск 3 – Ворота распашные складчатые для проема 4,2×4,2 м. Рабочие чертежи
Выпуск 4 – Ворота распашные складчатые для проема 4,8×5,4 м. Рабочие чертежи
1.Назначение и область применения
Ворота предназначены для установки в наружных стенах производственных зданий для пропуска рельсового и безрельсового транспорта.
Область применения – здания промышленных предприятий с нормальными температурно-влажностными условиями в помещениях с категориями производств «В», «Г» и «Д» по СНиП 2.09.02-85 и неагрессивной средой, возводимые в I-IV районах по скоростному напору ветра (но не более 550 Па) по СНиП 2.01.07-85, с температурой наружного воздуха ниже минус 40 МЉС.
Ворота не разрешается применять в зданиях с агрессивной средой и в качестве противопожарных.
2.Технические данные
Тип ворот – распашные и распашные складчатые.
Способ открывания – ручной.
Усиление ручного открывания – не более 20 секунд.
Расчетное сопротивление теплопередаче –
Номенклатура ворот представлена в таблице 1
Таблица 1
 |
|
| 554 × 170 пикс. Открыть в новом окне | |
Марка ворот включает:
а)обозначение ворот – В;
б)тип ворот – распашные – Р;
- распашные складчатые – РС;
в) цифрами обозначены координационные размеры – ширина и высота проема ворот в дециметрах;
г)вид климатического исполнения – УХЛ1 (макроклиматический район с холодным климатом) по ГОСТ 15150-69.
В конструкции ворот использовано изобретение по а.с. N 768923
3.Описание изделия и его составных частей:
3.1. Конструктивные решения.
Конструкция ворот включает следующие элементы:
Распашные
а)Створка левая;
б) Створка правая;
в) Калитка;
г)Стойка;
д)Стойка;
е)Прижим;
ж)Ригель;
з)Уплотнитель;
к)Механизм открывания;
м)Ось;
н)Прокладка;
о)Закладной элемент.
Распашные складчатые
а)Створка центральная;
б)Створка левая;
в)Створка правая;
г)Калитка;
д)Стойка;
е)Ригель;
ж)Упор;
з)Прокладка;
щ)Болт.
3.1.1.Ворота распашные.
Полотно ворот состоит из двух створок. Рама створок выполнена из швеллера, к которому по периметру прикреплены болтами трехслойные металлические панели. Панели обрамлены металлическими элементами, закрывающими торцы. По периметру створок ворот установлены резиновые уплотнения. Правая створка со стороны улицы имеет калитку. Створка полотна и калитка навешаны на раму ворот на шарнирных петлях.
Створка ворот снабжены подвижными уплотнениями. Установленными по рамами полотен и связанными с механизмами открывания. Которые приводятся в движение вручную.
3.1.2. Ворота распашные складчатые.
Полотно ворот состоит из трех створок.
Рама створок состоит выполнена из швеллера, к которому по периметру прикреплены болтами трехслойные металлические панели. Панели обрамлены металлическими элементами закрывающими торцы. По периметру створок ворот установлены резиновые уплотнения. Правая створка имеет калитку.
Левая и правая створка полотна, калитка навешаны на стойки с помощью шарнирных петель.
На центральной створке полотна в правом верхнем углу со стороны улицы крепится подвеска с опорными роликами, посредством которых осуществляется установка и движение створки полотна по направлению ригеля. Центральная створка полотна с помощью шарнирных петель соединяется с левой створкой.
Во всех створках имеется механизм открывания, фиксирующий створки полотен в закрытом положении. Для более полной фиксации в центральной и правой створках в нижней части рамы расположены шпингалеты, входящие в упор в закрытом положении ворот.
Створки ворот снабжены подвижными уплотнениями, установленными под рамами полотен и связанными с механизмом открывания, который приводится в движение вручную.
3.2.Общие требования.
3.2.1. Ворота разработаны унифицированными и предусматривают возможность их установки в стенах, выполненных из кирпича, легкобетонных панелей и трехслойных металлических панелей.
Ширина и высота проема в стене кратна модулю 600 мм.
Защитно-декоративное покрытие элементов конструкции ворот должно выполняться грунтовкой ГФ-017 «Р» по ОСТ 6-10-428-79 толщиной не менее 15 мкм с последующей окраской в два слоя эмалью ПФ – 115 серого цвета по ГОСТ 6465-76 с толщиной каждого слоя не менее 20 мкм в соответствии с ГОСТ 9.401-81.
Грунтовка элементов конструкции ворот должна производиться после проверки качества сварных швов.
3.2.2.Ворота должны изготавливаться на поточных механизированных технологических линиях специализированных предприятий.
3.2.3. Прогиб горизонтальных и вертикальных элементов ворот под воздействием ветровой нагрузки не должен превышать 1/200.
3.3.Принцип работы
3.3.1.Ворота распашные.
В воротах распашных предусмотрена возможность раздельного открывания створок ворот. Для этого необходимо открыть калитку, пройти через нее в помещение, повернуть ручку механизмов открывания на створках и открыть створки вручную.
Закрывание ворот осуществляется в обратной последовательности.
3.3.2.Ворота распашные складчатые.
В воротах распашных складчатых предусмотрена возможность раздельного открывания створок полотна. Для этого необходимо открыть калитку, пройти через нее в помещение, вывести шпингалеты из зацепления, повернуть ручки механизмов открывания на трех створках и открыть створки вручную, причем створка с калиткой распахивается, а две другие, перемещаясь по направляющей ригеля на ролике, складываются до полного совмещения, освобождая проем.
Закрывание ворот осуществляется в обратной последовательности.

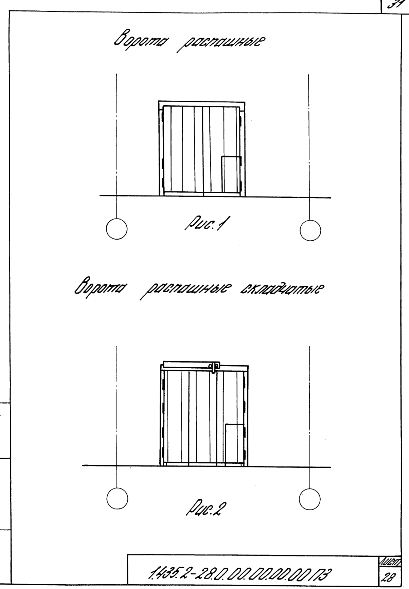

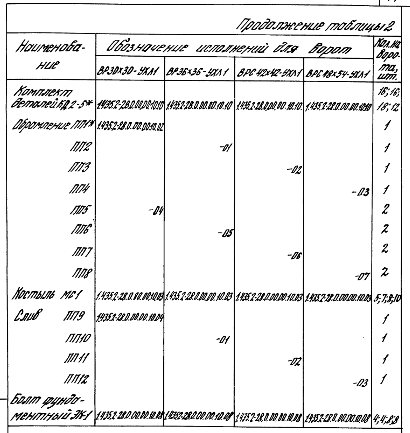

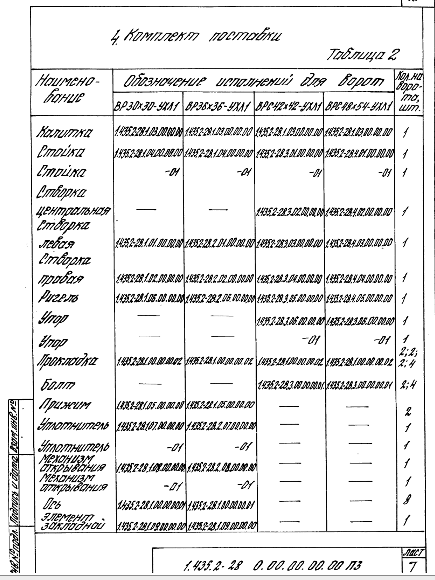

4.Комплект поставки
Таблица 2
 |
|
| 435 × 580 пикс. Открыть в новом окне | |
 |
|
| 410 × 433 пикс. Открыть в новом окне | |
*Только для стен из металлических трехслойных панелей.
Поставка деталей узлов сопряжения ворот осуществляется в зависимости от типа стены по спецификациям чертежей, разработанных при привязке ворот к конкретному объекту.
5.Указания по монтажу
5.1.Подготовка к монтажу
Место на объекте для подготовки к монтажу должно быть защищено от атмосферных воздействий и пыли, достаточно освещено, иметь столы и подставки для распаковки и расконсервации узлов, инструмент и обтирочные материалы, деревянные и другие мягкие подкладки и распорки, защищающие от повреждений обработанные и окрашенные поверхности узлов, и деталей ворот при производстве монтажных работ.
Распаковку отдельных составных элементов ворот следует производить с соблюдением мер предосторожности, исключающих технические повреждения конструкций.
Необходимо произвести внешний осмотр и проверить комплектность изделия в соответствии с комплектом поставки ворот.
Перед монтажом следует расконсервировать покрытие смазкой сборочные единицы ворот и проверить соответствие сборочных единиц ворот техническим требованиям, обратив особое внимание на отсутствие деформации в полотне и ригеле после перевозки их к месту монтажа, ознакомится с документами о согласовании допущенных отклонений от проекта. По результатам проверки составить акт.
При соответствии ворот технической документации изделие принимается для монтажа.
Монтаж ворот следует производить методами, обеспечивающими безопасность ведения монтажных работ с использованием грузоподъемных механизмов.
При наличии тепловоздушных завес, расположения их у ворот должно обеспечивать свободный доступ к воротам.
Перед монтажом все шарнирные соединения должны быть покрыты смазкой ЦИАТИМ – 201 ГОСТ 6267-74.
5.2.Последовательность монтажа
5.2.1.Ворота распашные

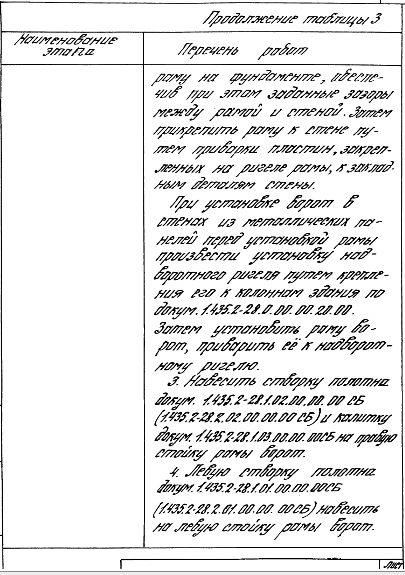

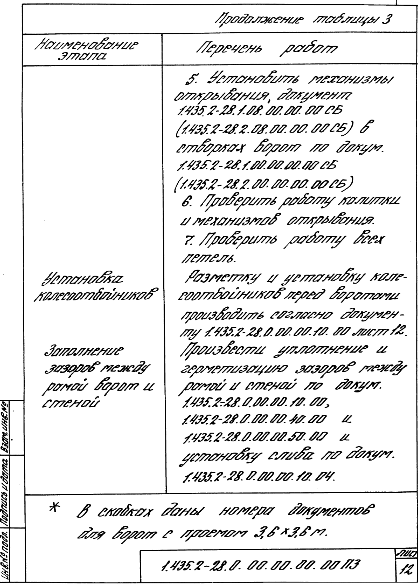

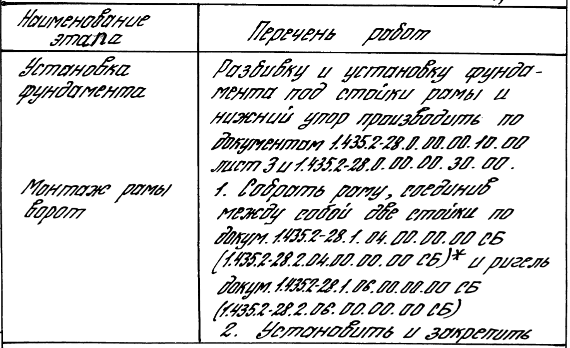

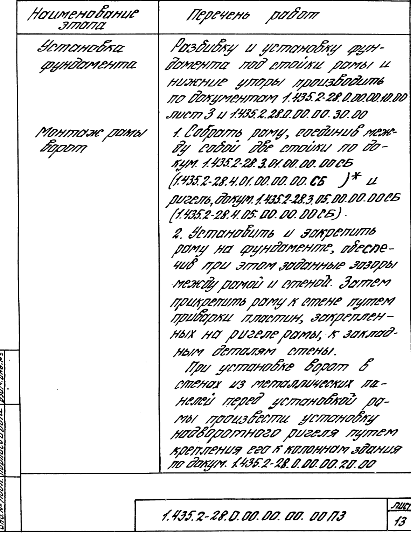

Таблица 3
 |
|
| 570 × 348 пикс. Открыть в новом окне | |
 |
|
| 405 × 575 пикс. Открыть в новом окне | |
 |
|
| 418 × 586 пикс. Открыть в новом окне | |

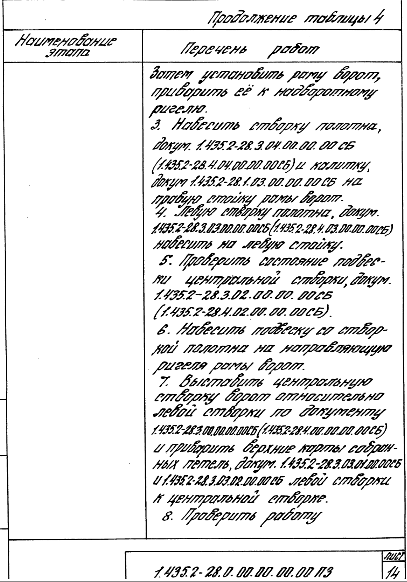

5.2.2.Ворота распашные складчатые

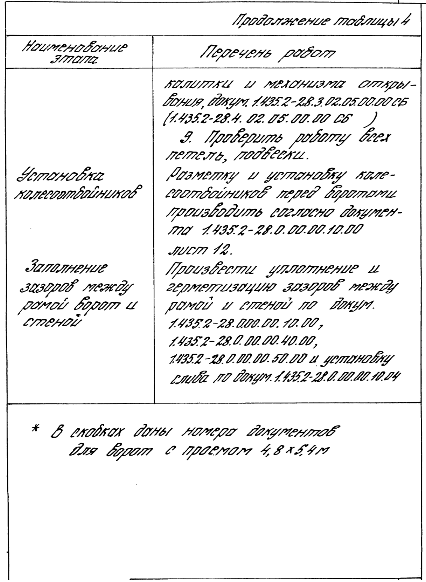

Таблица 4
 |
|
| 411 × 536 пикс. Открыть в новом окне | |
 |
|
| 407 × 582 пикс. Открыть в новом окне | |
 |
|
| 426 × 582 пикс. Открыть в новом окне | |
5.3.Опробование,обкатка,сдача в эксплуатацию.
Опробование ворот производится после окончания всех монтажных работ и внешнего их осмотра.
Перед опробованием ворот произвести осмотр и заправку смазкой ЦИАТИМ – 201 ГОСТ 6267-74 мест посадки осей петель, трущихся поверхностей механизмов открывания.
При осмотре проверить:
а)надежность крепления элементов заполнения зазора между рамой и стеной;
б)правильность установки рамы в проеме ворот и надежность ее крепления;
в)правильность крепления створок полотна ворот;
г)правильность установки запорных устройств и уплотнений по периметру створок полотна;
д)качество окраски.
При опробовании ворот необходимо обеспечить:
а) при открывании – полное освобождение проема ворот и фиксацию створок полотна в открытом положении, при закрывании – полное перекрытие проема и надежность уплотнения створок полотна;
б)легкое и плавное, без заеданий, открывание створок полотна;
в)надежность и легкость работы шпингалетов и механизмов открывания.
При отсутствии отклонений в работе всех движущихся элементов в процессе опробования ворот, должна быть проведена их обкатка-количество не менее 100 циклов.
Все работы должны производиться с соблюдением правил техники безопасности.
Ворота, опробование и обкатка которых прошли удовлетворительно, предъявляются приемочной комиссии для ознакомления.
а)с проектной и эксплуатационной документацией;
б) приемно-сдаточным актом монтажной организации, в которой должны быть отражены условия и результаты опробования и обкатки ворот, заключение лиц, проводивших испытание ворот на объекте монтажа;
в)С документами о согласовании допущенных отступлений от проекта, если они имеются. Приемочная комиссия, при наличии гарантий завода – изготовителя и акта монтажной организации, составляет акт с выводами и решением о вводе предъявленных к приемке ворот в эксплуатацию.
На основании подписанного акта заполняются соответствующие разделы паспорта (формуляра) и заполняется свидетельство о приемке ворот.
6.Указания по эксплуатации
6.1.Меры безопасности при эксплуатации ворот.
При движении створок полотна запрещается проход или проезд через проем ворот.
6.2.Техническое обслуживание.
Для обеспечения надежности и долговечности работы ворот необходимо соблюдать правила их эксплуатации, которые предусматривают их регулярное техническое обслуживание специалистами, ответственными за их эксплуатацию.
Эксплуатация ворот должна производиться с соблюдением правил техники безопасности, утвержденных в установленном порядке и находящихся на видном месте вблизи ворот.
Техническое обслуживание сводится к двум видам:
1.декадное обслуживание;
2.сезонное (весеннее, осеннее) обслуживание.
В декадное обслуживание входит:
а)смазка всех шарнирных и трущихся соединений;
б)проверка состояния уплотнений;
в)проверка работы механизмов открывания;
г)проверка легкости открывания ворот вручную.
В сезонное обслуживание входит:
а)технический осмотр всех узлов и систем, проверка их действия, а также всего изделия в целом;
б)переход на зимнюю (летнюю) смазку.
Для обеспечения своевременного проведения технического обслуживания изделия необходимо регулярно пополнять комплекты ЗИП и материалов.
Во время эксплуатации ворот должен вестись учет технического обслуживания.

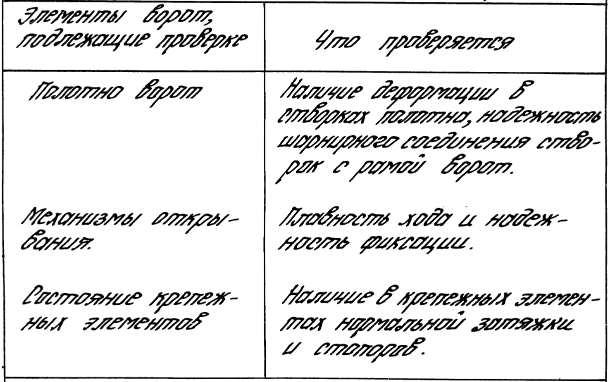

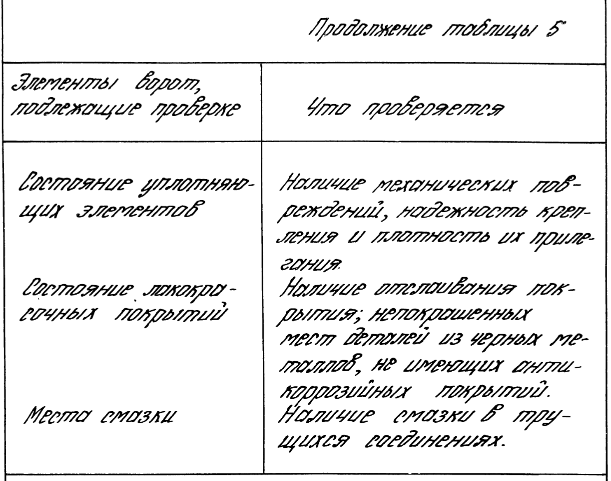

Основные узлы, подлежащие проверке и технические требования к ним приведены в таблице 5.
Таблица 5
 |
|
| 608 × 382 пикс. Открыть в новом окне | |
 |
|
| 611 × 481 пикс. Открыть в новом окне | |
Результаты проверки изделия проверяющими лицами фиксируются в паспорте (формуляре).
7.Гарантийные обязательства
Изготовитель гарантирует соответствие ворот с требованиями рабочей документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации – два года со дня ввода ворот в эксплуатацию.
В случае выхода из строя узлов ворот до истечения гарантийного срока заказчик предъявляет претензии заводу-изготовителю на основании актов, составленных представителями заказчика и утвержденными в установленном порядке.
8.Транспортирование и хранение
Поставка ворот потребителю осуществляется укрупненными элементами согласно ведомости комплекта поставки.
Ворота различных типоразмеров должны комплектоваться по их маркам и пакетироваться в отдельных кассетах, снабженных ярлыками с указанием марки изделия.
Упаковку комплектующих деталей и узлов производить в деревянные ящики типа по ГОСТ 2991-85 с внутренней стороны выложенных упаковочной бумагой по ГОСТ 515-77. Упаковка должна исключать возможность взаимного перемещения элементов изделия.
Транспортирование упакованных ворот производится любым видом транспорта. При транспортировании должны быть приняты меры к предохранению ворот от механических повреждений, увлажнения и загрязнения.
При хранении ворота должны быть рассортированы по маркам и храниться в закрытом складе или под навесом. Консервацию производить в соответствии с требованиями ГОСТ 9.014-78 для I группы изделий.
При длительном хранении (более срока, указанного в паспорте) производится расконсервация изделий и повторная консервация.
Условия хранения ворот – ОЖ2 по ГОСТ 1150-69.
9.Архитектурно – строительные решения.
9.1. Ворота распашные и распашные складчатые предусматривается устанавливать в зданиях, наружные стены которых выполняются из металлических трехслойных панелей с утеплителем из пенополиуретана, легкобетонных панелей и кирпича.
Во всех стенах проем для ворот имеет ширину и высоту кратную 600 мм и равен 3,0×3,0 м; 3,6×3,6 м; 4,2×4,2 м; 4,8×5,4 м.
9.2.Узлы установки ворот и сопряжение их с наружными стенами разработаны применительно к следующим проектным материалам: Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана.
Серия 1.030.1-1 « Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий.»
9.3.Узлы в серии 1.435.2-28, вып.0 замаркированы со своей порядковой нумерацией на схемах расположения ворот. В числителе дан порядковый номер узла, в знаменателе – номер листа соответствующего документа, на котором изображен узел.
9.4.Стена из металлических трехслойных панелей на участке, занимаемом воротами, решается в типовых конструкциях указанных выше серий (пункт 9.2).
Цоколь в зоне одного шестиметрового шага выполняется из тех же легкобетонных панелей, что и основной цоколь, но цокольные панели в этом пролете становятся заподлицо с металлическим панелями.

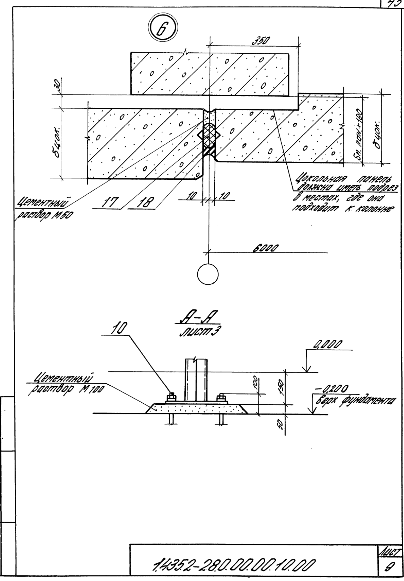

Цокольная панель в зоне примыкания к колонне должна иметь подрез см. докум. 1.435.2-28.0.00.00.10.00 лист 9.
В стенах из легкобетонных панелей участок стены в зоне одного шестиметрового шага выполняется из типовых панелей и простенков, имеющих типовое крепление.
Кирпичные стены выполняются с применением лицевого кирпича и расшивкой швов.

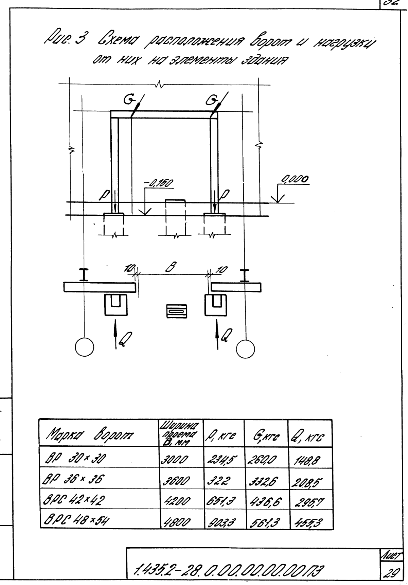

9.5.Несущей частью ворот является ригель, который приваривается:
- в стенах из металлических трехслойных панелей к ригелю надворотному;
- в стенах из легкобетонных панелей и в стенах из кирпича к стальным закладным деталям стены, которые должны быть предусмотрены в чертежах конкретного проекта.
9.6.Узлы сопряжения ворот и стены имеют единое решение для всех конструкций стен. Уплотнение зазора между стеной и рамой ворот осуществляется с помощью специальной прокладки, пенополиуретана и мастики, а уплотнение зазора между рамой и полотном ворот осущесвляется с помощью уплотнений из резины, закрепленных по периметру ворот.
9.7.Узлы сопряжений рамы и ригеля со стеной, в которых предусматривается герметизация стыков, должны выполняться с учетом требований СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций».
9.8.Для защиты стен от повреждений предусмотрены колесоотбойники в зоне проема ворот снаружи здания, а также:
а)в стенах из металлических трехслойных панелей по периметру проема ворот – стальные элементы обрамления;
б)в стенах из легкобетонных панелей и в стенах из кирпича по высоте проема ворот-цементная затирка.
С этой же целью должны быть также установлены над воротами запрещающие знаки ограничения высоты и ширины по ГОСТ 10807-78 внутри и снаружи здания.
9.9.С целью обеспечения безопасности работающего и обслуживающего персонала полотна ворот и элементы строительных конструкций должны иметь знаки безопасности с соответствующими сигнальными цветами по ГОСТ 12.4.026-76
9.10.Комплектующие изделия для участков стен с воротами (сливы, крепежные изделия, элементы обрамления проёмов ворот, элементы опор, колесоотбойники) разработаны и включены в настоящий выпуск.
Номенклатура фасонных и крепежных изделий, использованных в данной работе, приведена в таблице 6.
9.11.Болты, гайки и шайбы должны иметь покрытие, указанное в марках.
Крепежные детали, выходящие на фасад, должны иметь цинковое покрытие по рекомендациям, указанным в серии 1.030.1-1.
Сливы и нащельники должны иметь защитно-декоративное покрытие в соответствии с общим разработанным цветовым решением здания, требованиями конкретного проекта, согласованными с заводом-изготовителем.
Защитно-декоративное покрытие поверхностей конструктивных элементов ворот дано в пункте 3.2 данной пояснительной записки.
9.12.Расход изделий и материалов по узлам дан на каждую схему расположения ворот в стенах из металлических трехслойных панелей, из железобетонных панелей и из кирпича.
Материалы и изделия цоколя и стен в зоне ворот в расход не включены и должны быть учтены в спецификациях конкретного проекта.
В спецификациях конкретного проекта должен быть учтен и расход лакокрасочных, полимерных и других материалов, выбор которых осуществляется непосредственно при разработке проекта.
9.13.Документы с номером 10.00 разработаны для стен из металлических трехслойных панелей, панелей 40.00 – для стен из легкобетонных панелей, 50.00 – для стен из кирпича.
9.14.В замаркированных узлах под полкой линии указано обозначение документа, где помещен узел, без указания номера серии и выпуска.
 |
|
| 409 × 589 пикс. Открыть в новом окне | |
 |
|
| 408 × 585 пикс. Открыть в новом окне | |

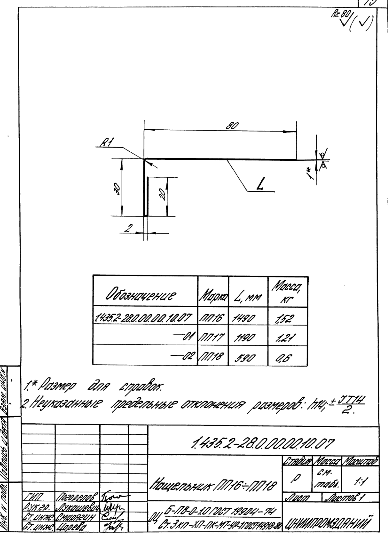

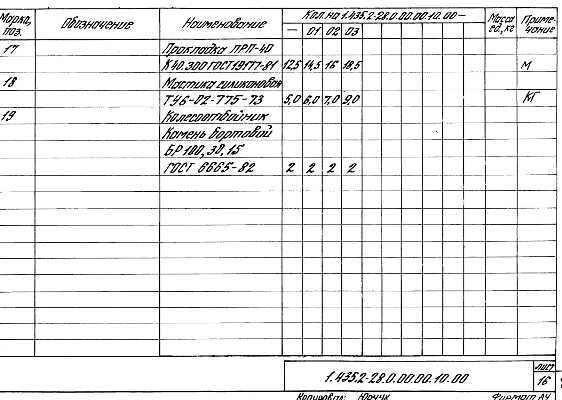

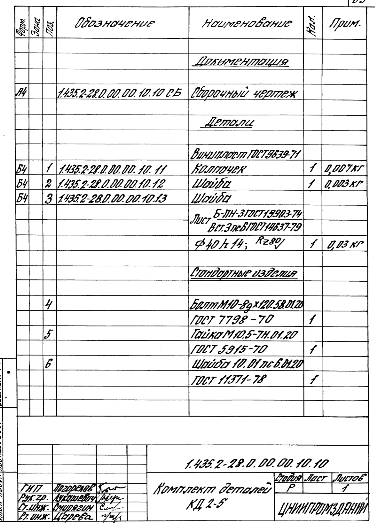

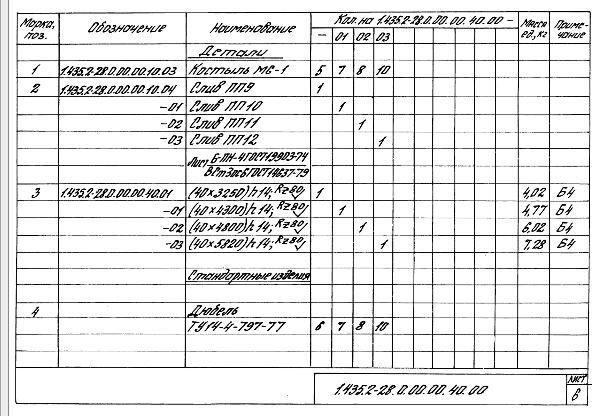

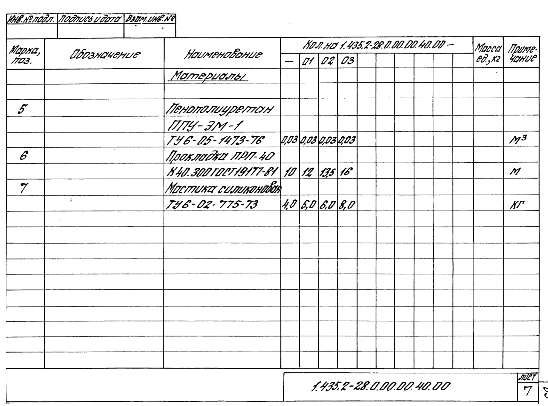

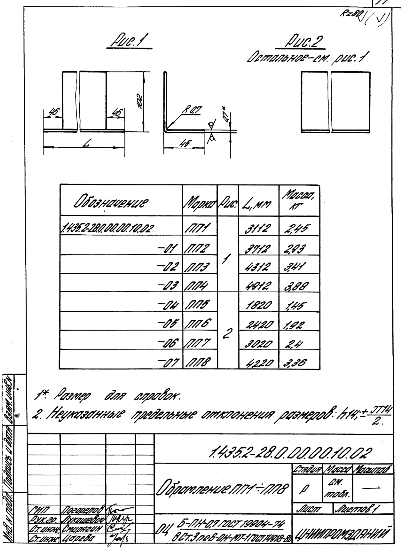

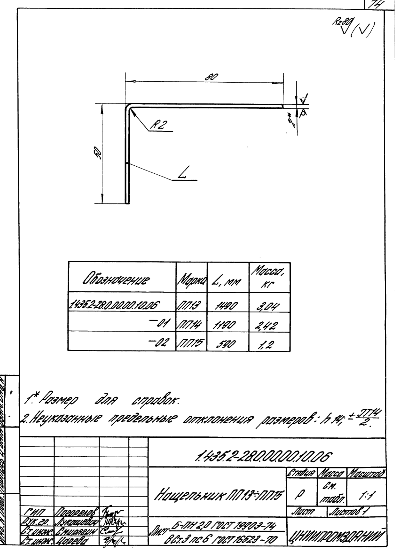

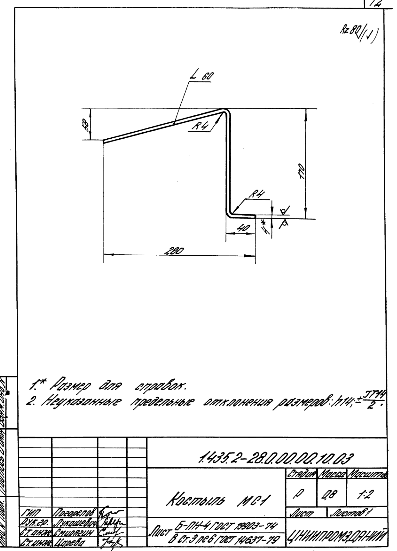

Номенклатура фасонных и крепежных изделий

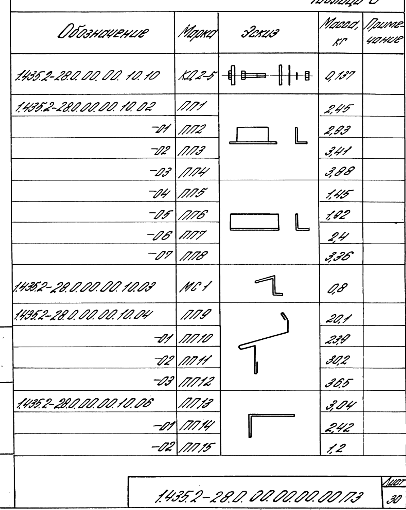

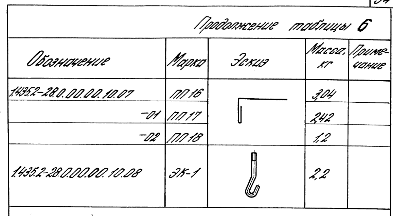

Таблица 6
 |
|
| 406 × 510 пикс. Открыть в новом окне | |
 |
|
| 393 × 216 пикс. Открыть в новом окне | |

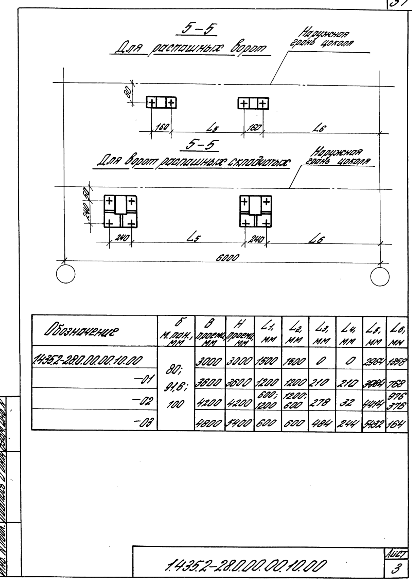

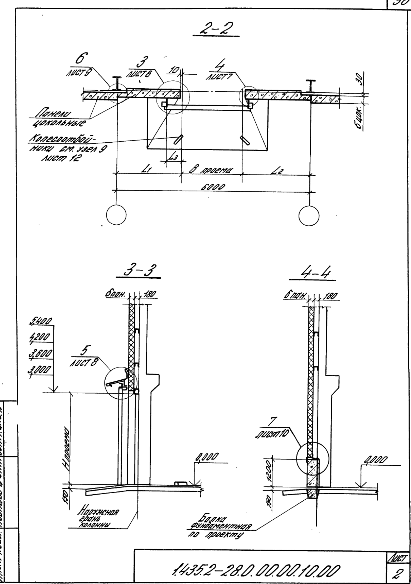

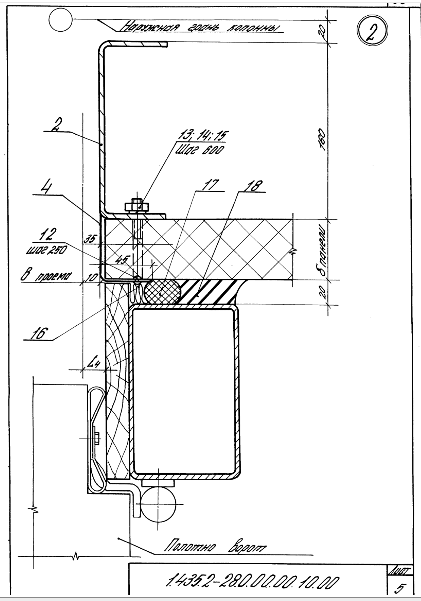

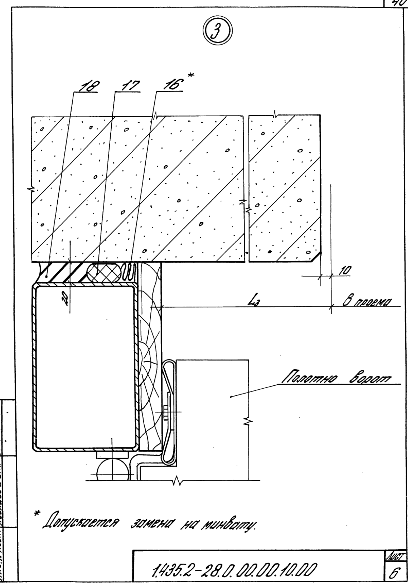

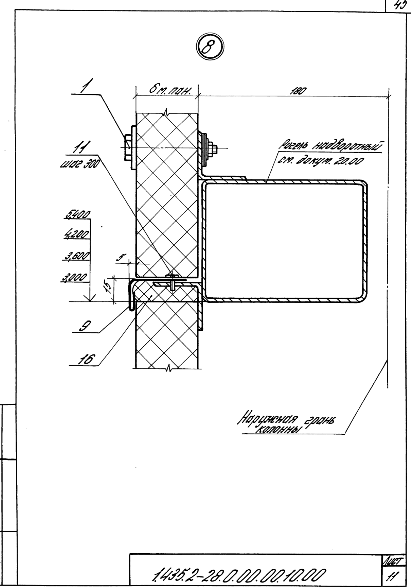

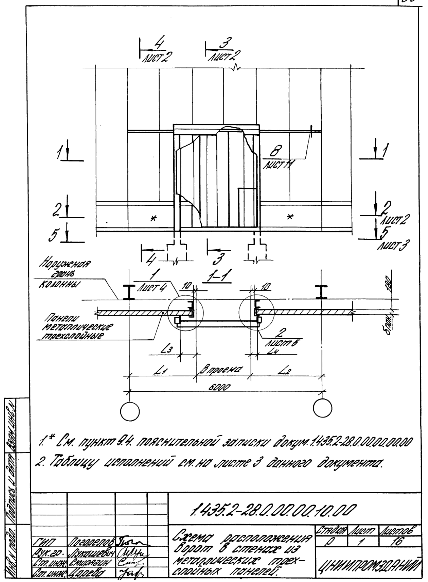

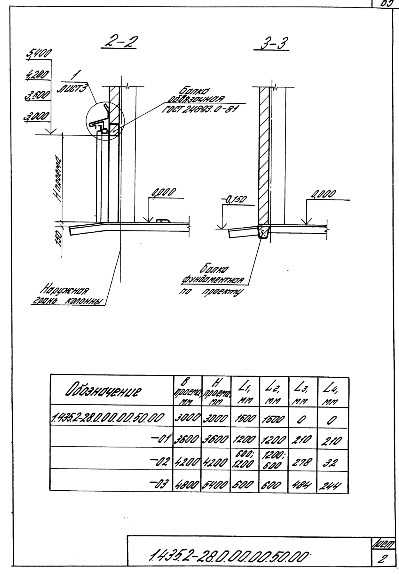

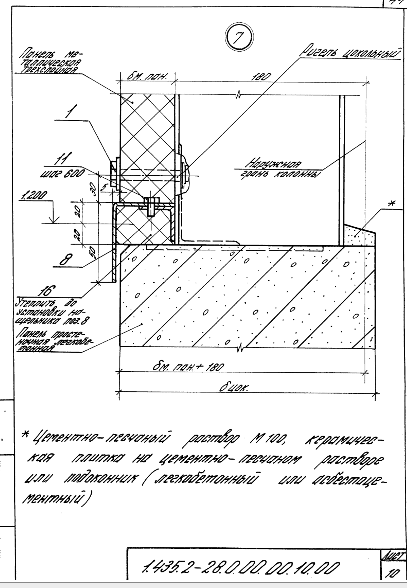

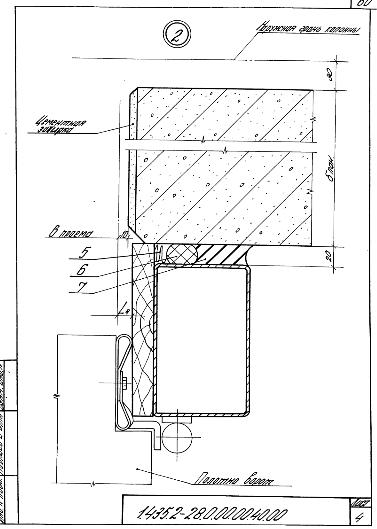

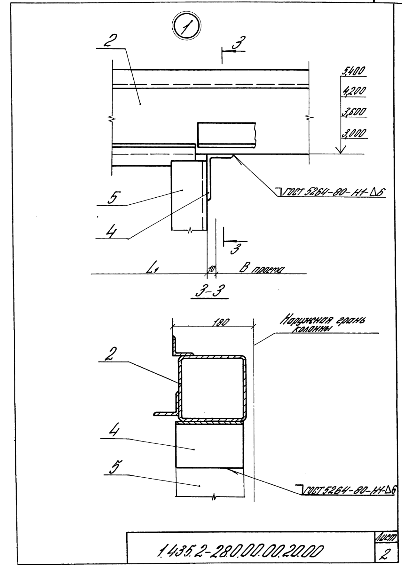

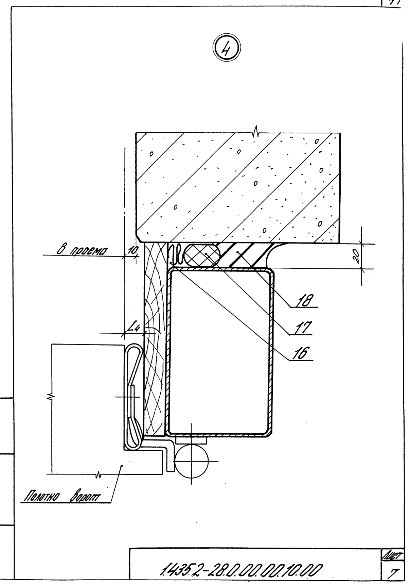

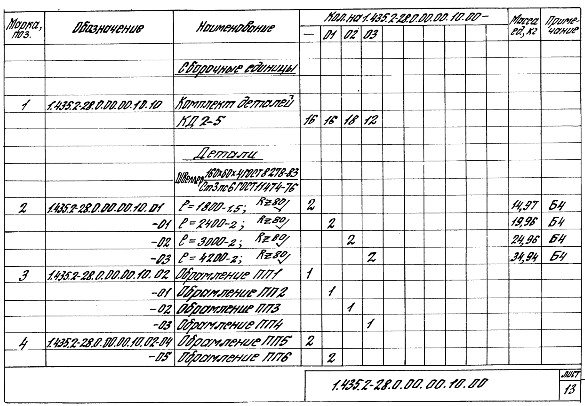

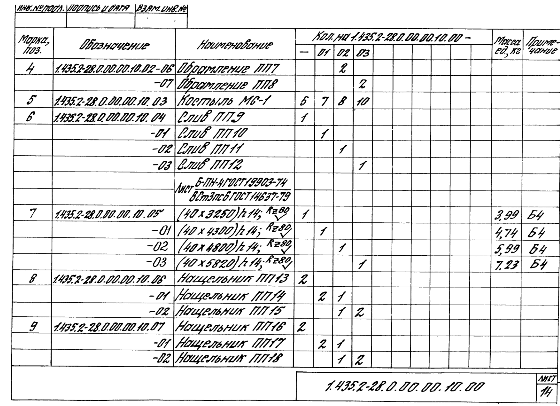

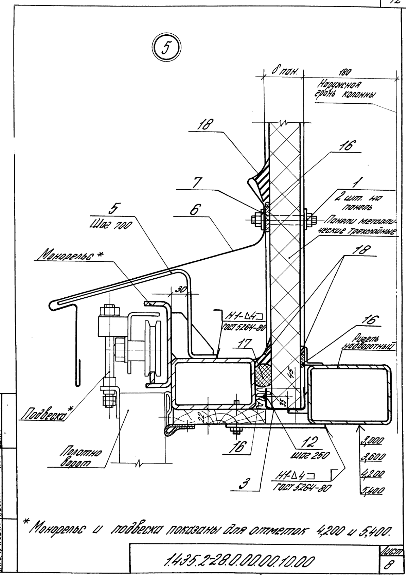

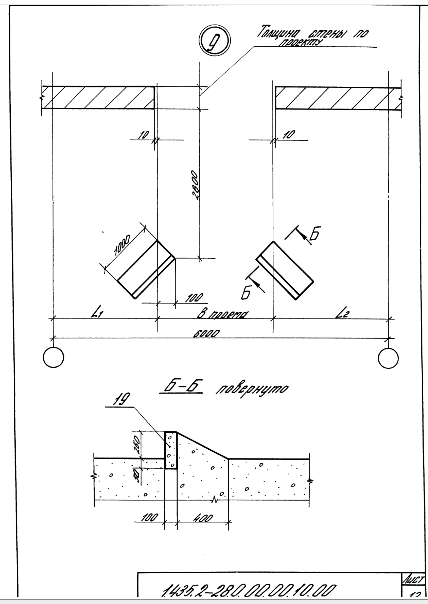

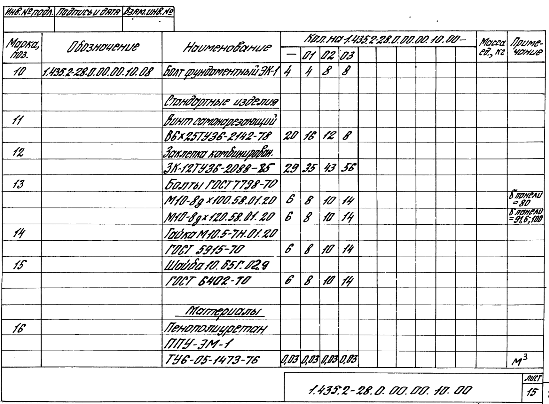

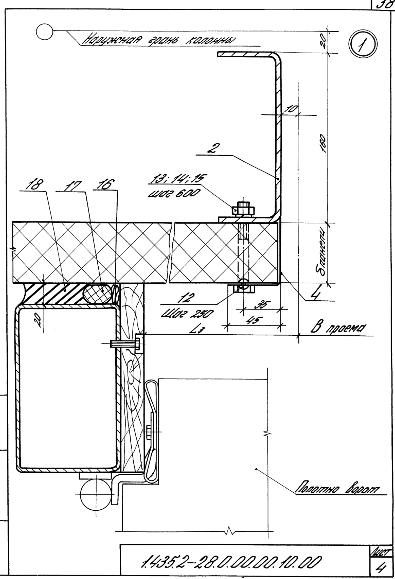

Схема расположения ворот из металлических трехслойных панелей – 35 стр
 |
|
| 428 × 582 пикс. Открыть в новом окне | |
 |
|
| 411 × 584 пикс. Открыть в новом окне | |
 |
|
| 412 × 581 пикс. Открыть в новом окне | |
 |
|
| 395 × 579 пикс. Открыть в новом окне | |
 |
|
| 421 × 601 пикс. Открыть в новом окне | |
 |
|
| 408 × 585 пикс. Открыть в новом окне | |
 |
|
| 411 × 585 пикс. Открыть в новом окне | |
 |
|
| 406 × 578 пикс. Открыть в новом окне | |
 |
|
| 404 × 581 пикс. Открыть в новом окне | |
 |
|
| 407 × 588 пикс. Открыть в новом окне | |
 |
|
| 411 × 587 пикс. Открыть в новом окне | |
 |
|
| 428 × 604 пикс. Открыть в новом окне | |
 |
|
| 585 × 406 пикс. Открыть в новом окне | |
 |
|
| 560 × 406 пикс. Открыть в новом окне | |
 |
|
| 549 × 404 пикс. Открыть в новом окне | |
 |
|
| 562 × 400 пикс. Открыть в новом окне | |

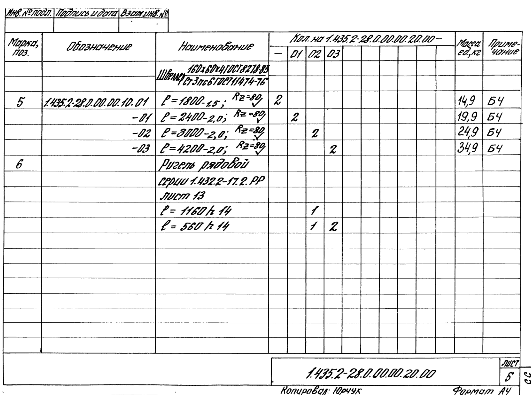

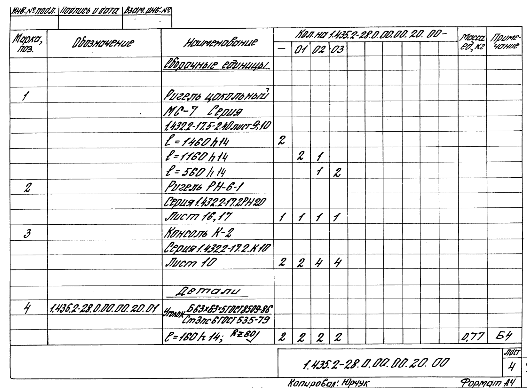

Схема фахверка в стене из металлических трехслойных панелей на участке расположения ворот – 51 стр
 |
|
| 401 × 571 пикс. Открыть в новом окне | |
 |
|
| 402 × 567 пикс. Открыть в новом окне | |
 |
|
| 380 × 528 пикс. Открыть в новом окне | |
 |
|
| 527 × 388 пикс. Открыть в новом окне | |
 |
|
| 531 × 395 пикс. Открыть в новом окне | |

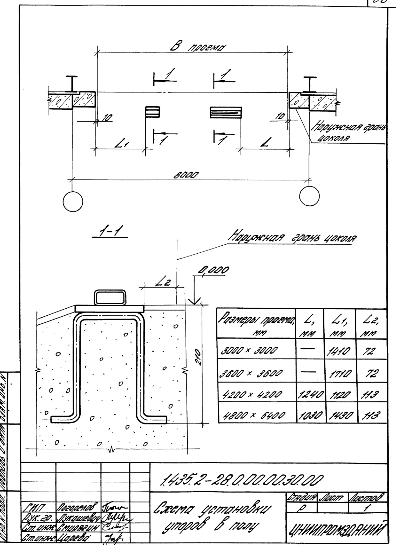

Схема установки упоров в полу – 56 стр
 |
|
| 398 × 549 пикс. Открыть в новом окне | |

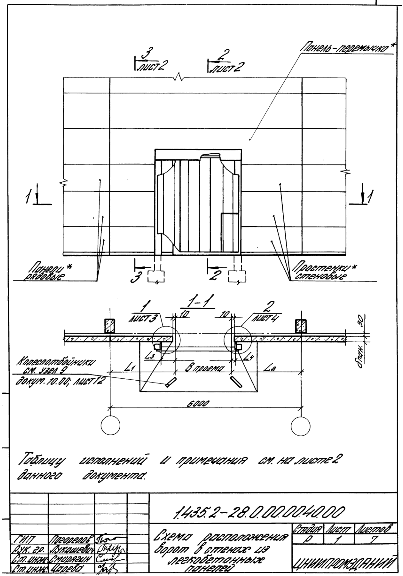

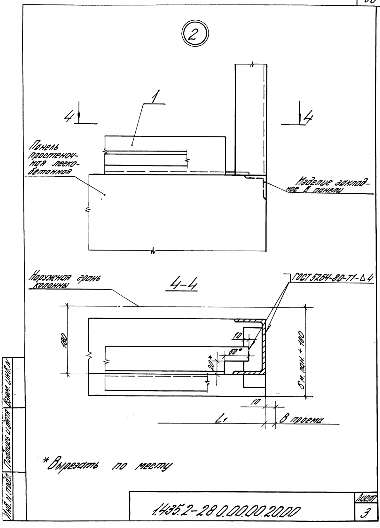

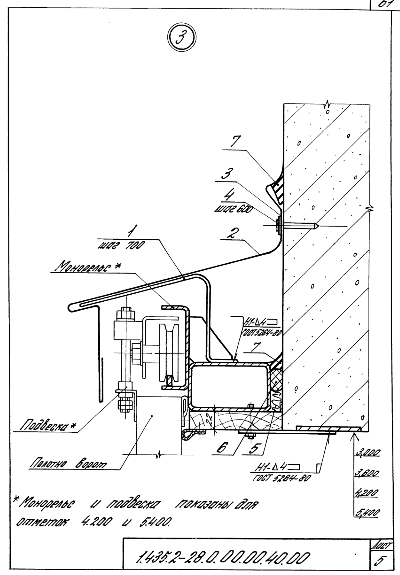

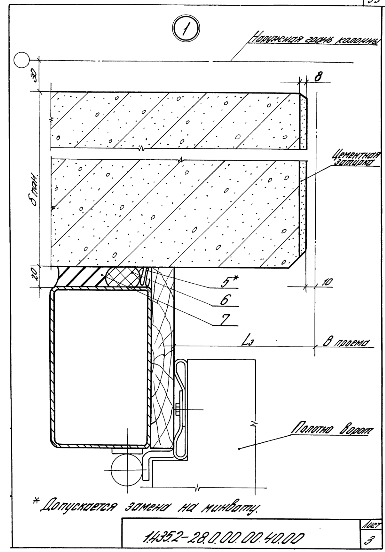

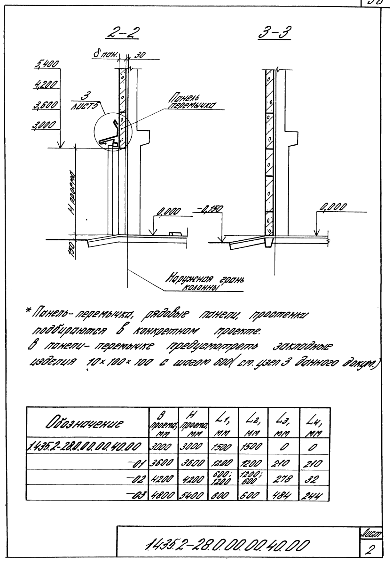

Схема расположения ворот в стенах из легкобетонных панелей – 57 стр
 |
|
| 403 × 576 пикс. Открыть в новом окне | |
 |
|
| 390 × 561 пикс. Открыть в новом окне | |
 |
|
| 385 × 552 пикс. Открыть в новом окне | |
 |
|
| 377 × 529 пикс. Открыть в новом окне | |
 |
|
| 400 × 575 пикс. Открыть в новом окне | |
 |
|
| 592 × 416 пикс. Открыть в новом окне | |
 |
|
| 548 × 406 пикс. Открыть в новом окне | |

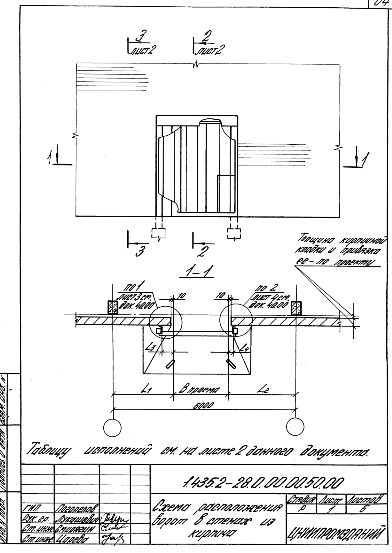

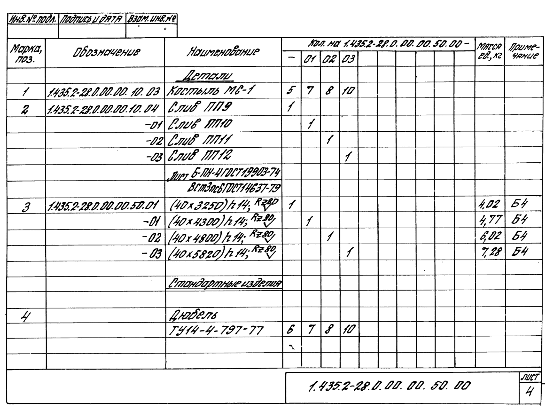

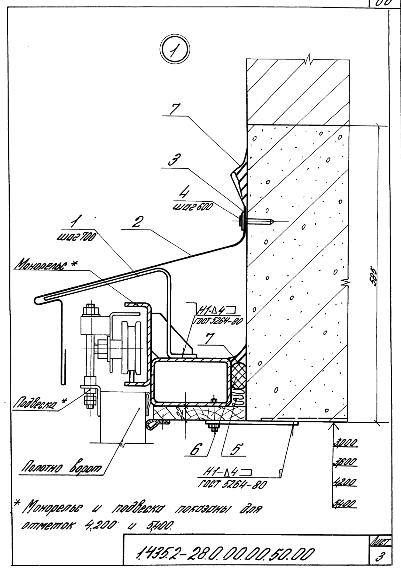

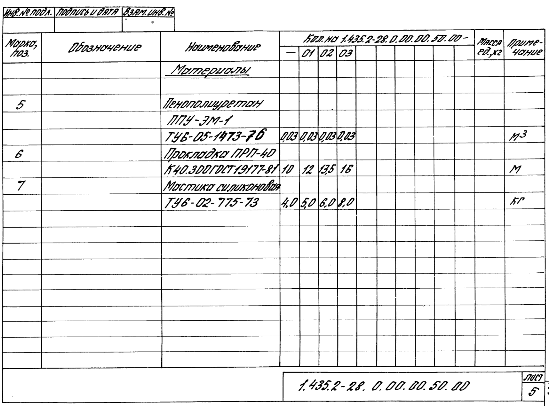

Схема расположения ворот в стенах из кирпича – 64 стр
 |
|
| 392 × 553 пикс. Открыть в новом окне | |
 |
|
| 399 × 575 пикс. Открыть в новом окне | |
 |
|
| 401 × 568 пикс. Открыть в новом окне | |
 |
|
| 545 × 412 пикс. Открыть в новом окне | |
 |
|
| 549 × 409 пикс. Открыть в новом окне | |
Комплект деталей КД 2-5 – 69 стр
 |
|
| 375 × 526 пикс. Открыть в новом окне | |

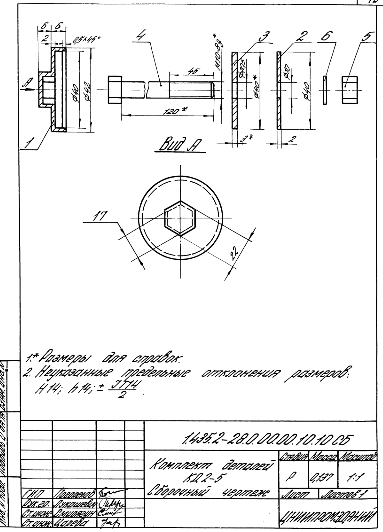

Комплект деталей КД 2-5. Сборочный чертеж – 70 стр
 |
|
| 383 × 532 пикс. Открыть в новом окне | |
Обрамление ПП1-ПП8 – 71 стр
 |
|
| 404 × 555 пикс. Открыть в новом окне | |
Костыль МС1 – 72 стр
 |
|
| 397 × 551 пикс. Открыть в новом окне | |

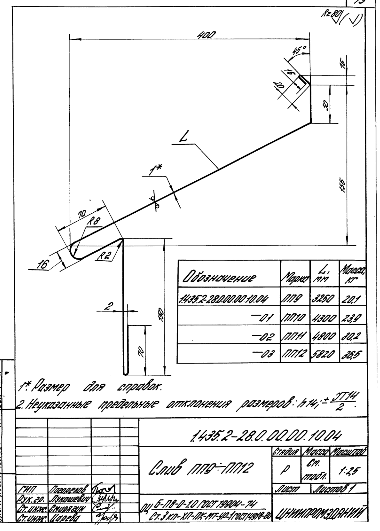

Слив ПП9-ПП12 – 73 стр
 |
|
| 380 × 531 пикс. Открыть в новом окне | |
Нащельник ПП13-ПП15 – 74 стр
 |
|
| 395 × 552 пикс. Открыть в новом окне | |
Нащельник ПП16-ПП18 – 75 стр
 |
|
| 388 × 537 пикс. Открыть в новом окне | |

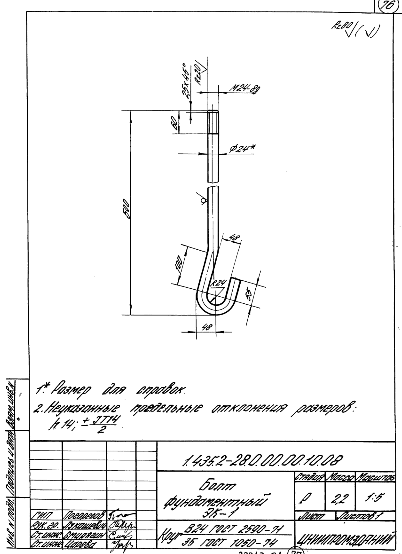

Болт фундаментный ЭК-1 – 67 стр
 |
|
| 402 × 554 пикс. Открыть в новом окне ( | |
Классы
Выбранные классы объекта Строительные материалы
Продукция
Подождите идет загрузка ....
Спасибо, что присоединились к нам!
Остался последний шаг - подтвердите подписку, перейдя по ссылке из письма. Письмо уже у вас на почте
© 1999-2015 <span itemprop="name">ЖБИ-СНГ</span><br />Все права сохранены.
