Серия 1.435.2-28 Ворота распашные для районов с температурой наружного воздуха ниже минус 40 °С. Выпуск 1 Ворота распашные для проема 3,0х3,0 м.
Описание
Рабочие чертежи

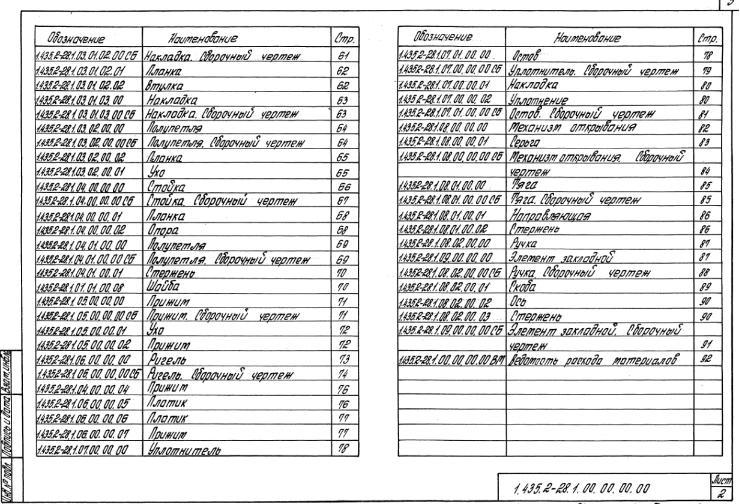

Содержание – 2 стр
 |
|
| 759 × 508 пикс. Открыть в новом окне | |
 |
|
| 740 × 504 пикс. Открыть в новом окне | |
Техническое описание – 4 стр
1.Требования к конструкции.
1.1.Назначение и область применения ворот их технические данные, расшифровка маркировки, описание изделия м его составных частей, принцип работы, комплект поставки, указания по монтажу, эксплуатации, транспортированию и хранению, а также архитектурно-строительные решения приведены в выпуске 0 настоящей серии.
1.2.Ворота распашные из трехслойных металлических панелей должны изготавливаться по рабочим чертежам серии 1.435.2-28 в соответствии с настоящим техническим описанием и ТУ 36-2766-85.
1.3.Створки полотна должны открываться свободно без заеданий и должны быть снабжены ручными механизмами открывания и закрывания, обеспечивающими надёжную фиксацию створок в их закрытом и открытом положениях.
1.4.Сопротивление теплопередаче полотна должно быть не менее
 |
|
| 226 × 29 пикс. Открыть в новом окне | |
1.5.Воздухопроницаемость ворот должна быть не более
 |
|
| 218 × 26 пикс. Открыть в новом окне | |
1.6.Все металлические поверхности должны иметь защитно-декоративное покрытие.
1.7.Конструкция ворот должна подвергаться следующим испытаниям:
- типовые-при подготовке производства или изменении конструкции ворот по утвержденной программе и методике испытаний, разработанной заводом-изготовителем;
- приемно-сдаточным-при серийном и массовом производстве – по техническому описанию.
1.8.Завод-изготовитель должен изготовить и испытать опытные образцы ворот в точном соответствии с чертежами и техническим описанием. Серийное или массовое производство ворот разрешается только после утверждения акта испытания опытных образцов с выводами, характеризующими качество изготовления и стабильность работы ворот.
2.Требования к материалам
2.1.Качество материалов должно соответствовать требования государственных или отраслевых стандартов, или технических условий. Соответствие применяемых материалов предъявленным требованиям должно подтверждаться стандартами заводов-поставщиков, а при их отсутствии-данными испытания заводской лаборатории.
3.Требования к деталям
3.1.Заготовки из фасадного проката должны быть очищены от загрязнений, коррозии и заусенцев любым способом, не ухудшающим структуру металла и не понижающим прочность деталей.
3.2.В металлических деталях, имеющих механически обработанные поверхности, чистота обработки должна соответствовать кассу чистоты, указанному в чертежах и выполняться в соответствии с ГОСТ2789-73.
Для деталей, с чистотой обработки не указанной в чертежах, чистота поверхности должна быть не ниже Rz80 по ГОСТ 2789-73. Риски и царапины на поверхностях этих деталей не допускаются. Острые кротки должны быть притуплены.
3.3.Технология изготовления деталей и сборочных единиц ворот должна обеспечить их взаимозаменяемость.
3.4.Детали, изготовленные из резины, не должны иметь вмятин, надрывов и более одной склейки по длине детали.
3.5.Сварные швы должны быть равной толщине без перекосов, шлаковых и других дефектов.
4.Требования к сборке.
4.1.Поступающие на сборку детали должны быть очищены от стружки, загрязнений, иметь клейма ОТК и другие сопроводительные документы, удостоверяющие их качество.
4.2.Сборка должна производиться на участке, оборудованном приспособлениями, обеспечивающими точность, указанную в чертежах.
4.3.При сборке деталей не допускается применение прокладок, клиньев и прочих компенсаторов, не предусмотренных чертежами.
4.4.Все резьбовые соединения должны быть затянуты до отказа без перекоса сопрягаемой деталей. Все крепежные изделия не должны иметь повреждений.
5.Требования к декоративно-защитным покрытиям.
5.1.Поверхности, подлежащие окраске, должны быть очищены от масел, ржавчины, грязи и влаги, обезжирены и огрунтованы. Марка грунтовки выбирается заводом-изготовителем.
5.2.Элементы ворот должны быть огрунтованы только после проверки качества изготовления.
5.3.Огрунтованные и окрашенные поверхности должны быть ровными, гладкими, без подтеков и не иметь отслоений.
5.4.Цвет защитно-декоративного покрытия определяется проектировщиками и согласовывается с заводом-изготовителем ворот.
6.Требования к маркировке.
6.1.Маркировка наносится водостойкой краской по трафарету. Размер шрифта по ГОСТ 290-62. При маркировании наносится условное обозначение ворот и штамп ОТК завода-изготовителя.
Ребро – 6 стр
 |
|
| 400 × 567 пикс. Открыть в новом окне | |

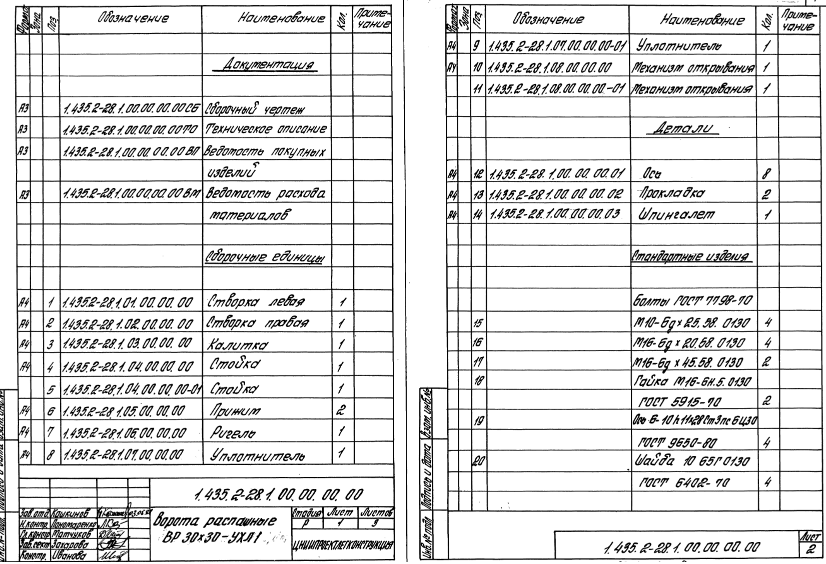

Ворота распашные ВР 30×30-УХ1 – 7 стр
 |
|
| 826 × 564 пикс. Открыть в новом окне | |

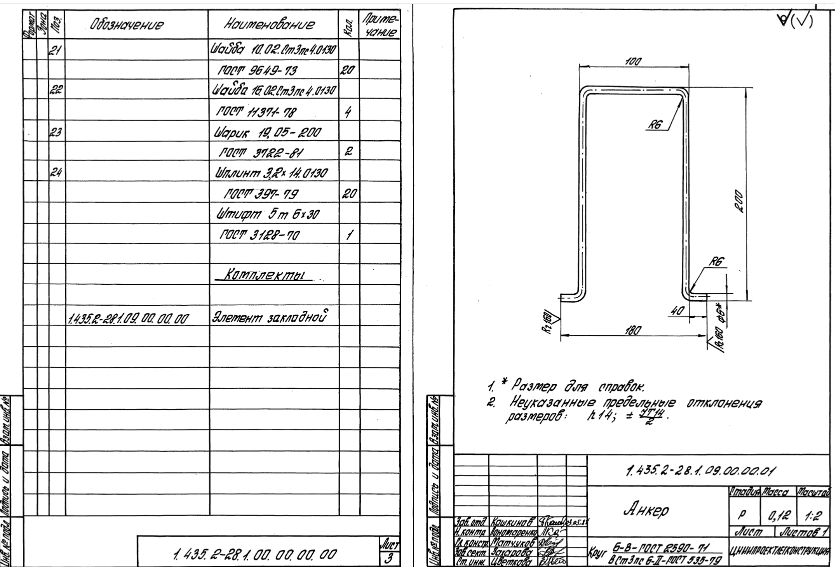

Анкер – 8 стр
 |
|
| 835 × 570 пикс. Открыть в новом окне | |

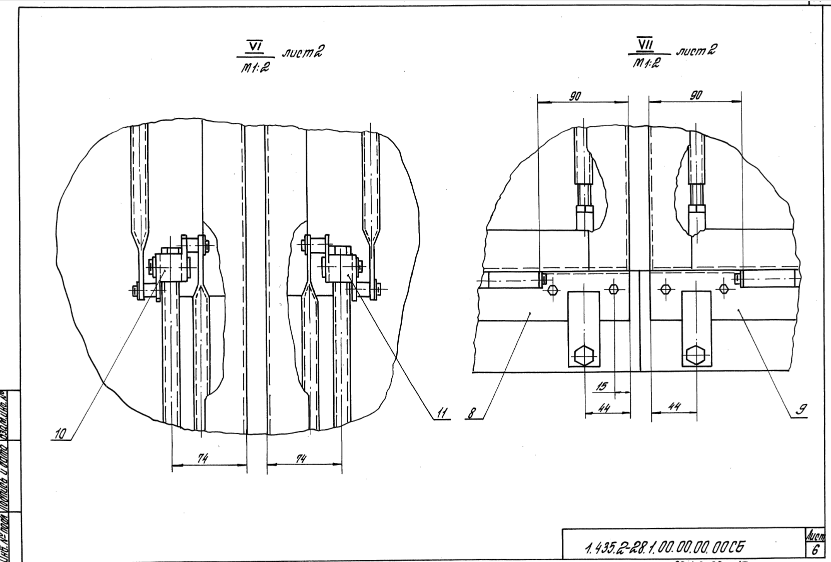

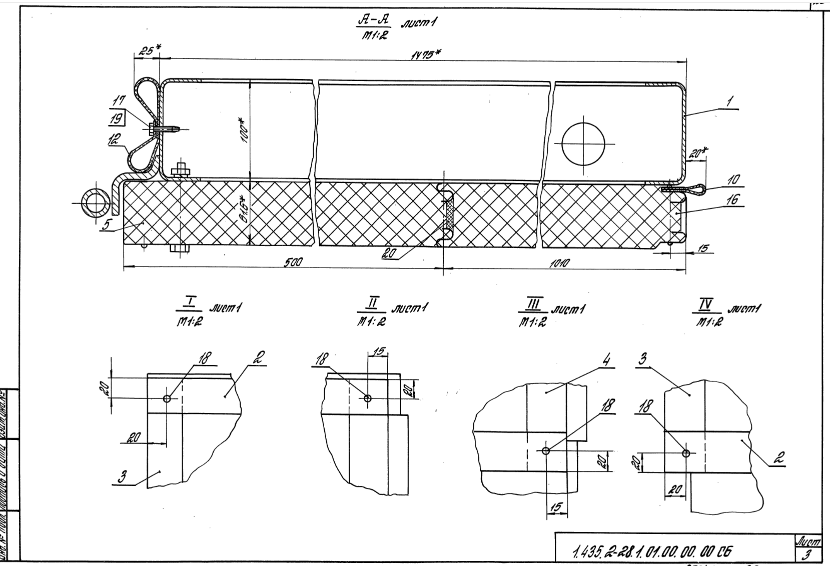

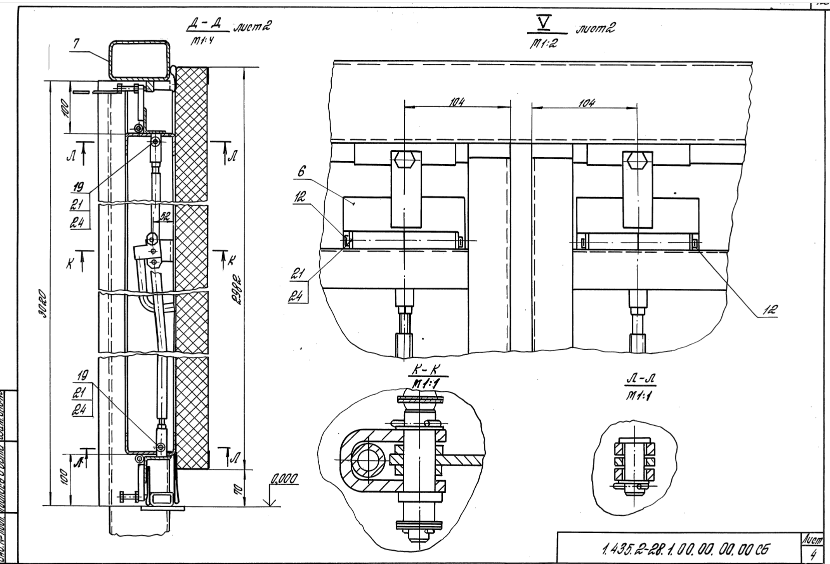

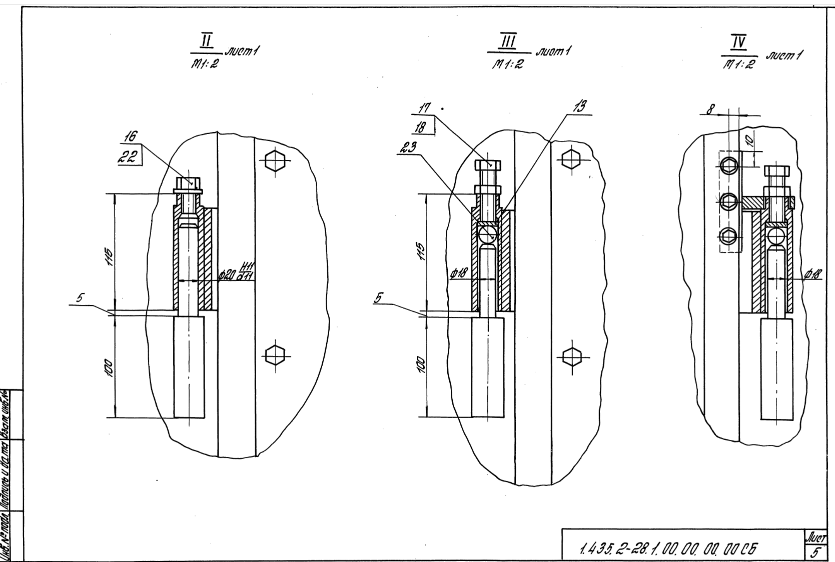

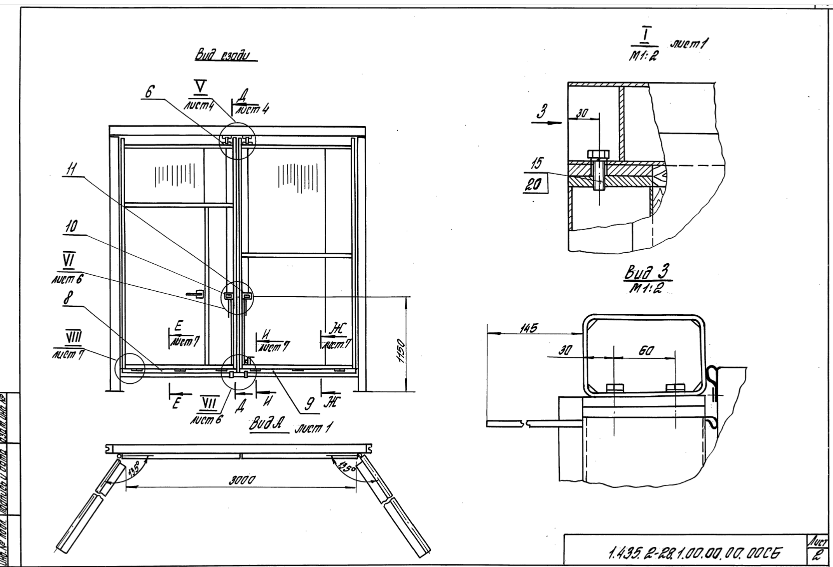

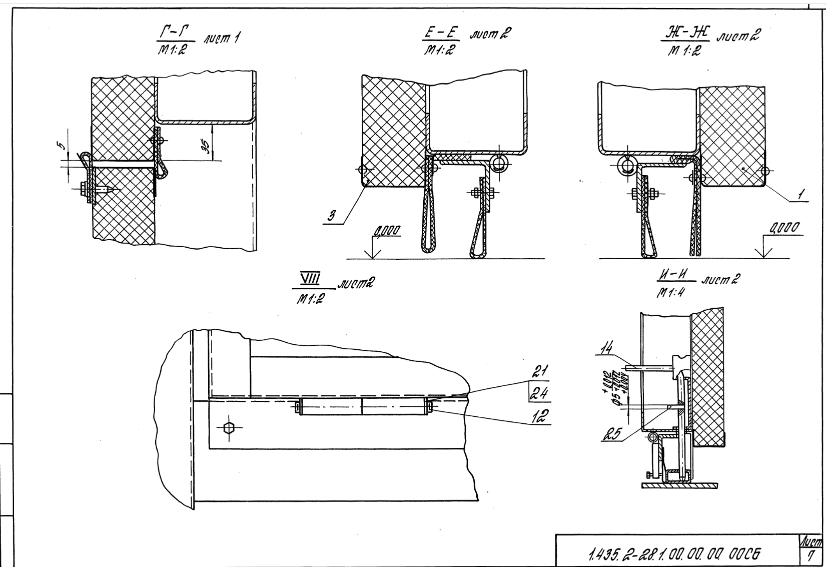

Ворота распашные ВР 30×30-УХ1. Сборочный чертеж – 9 стр
 |
|
| 828 × 568 пикс. Открыть в новом окне | |
 |
|
| 833 × 567 пикс. Открыть в новом окне | |
 |
|
| 841 × 569 пикс. Открыть в новом окне | |
 |
|
| 830 × 564 пикс. Открыть в новом окне | |
 |
|
| 835 × 562 пикс. Открыть в новом окне | |
 |
|
| 831 × 562 пикс. Открыть в новом окне | |
 |
|
| 826 × 568 пикс. Открыть в новом окне | |

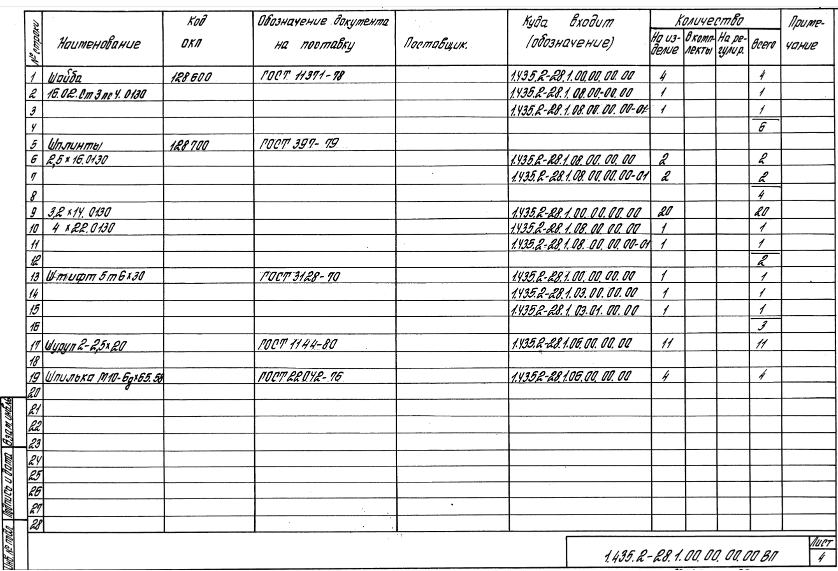

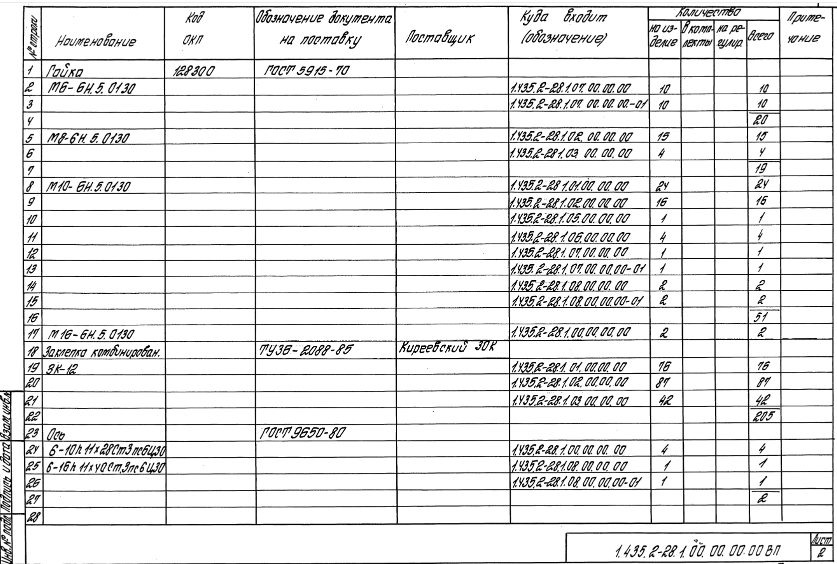

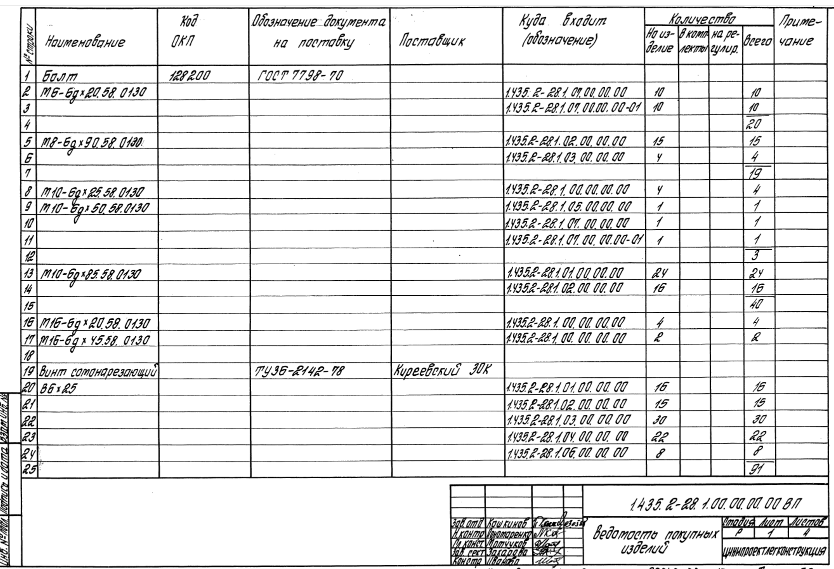

Ведомость покупных изделий – 9 стр
 |
|
| 834 × 569 пикс. Открыть в новом окне | |
 |
|
| 837 × 564 пикс. Открыть в новом окне | |
 |
|
| 836 × 568 пикс. Открыть в новом окне | |
 |
|
| 838 × 571 пикс. Открыть в новом окне | |

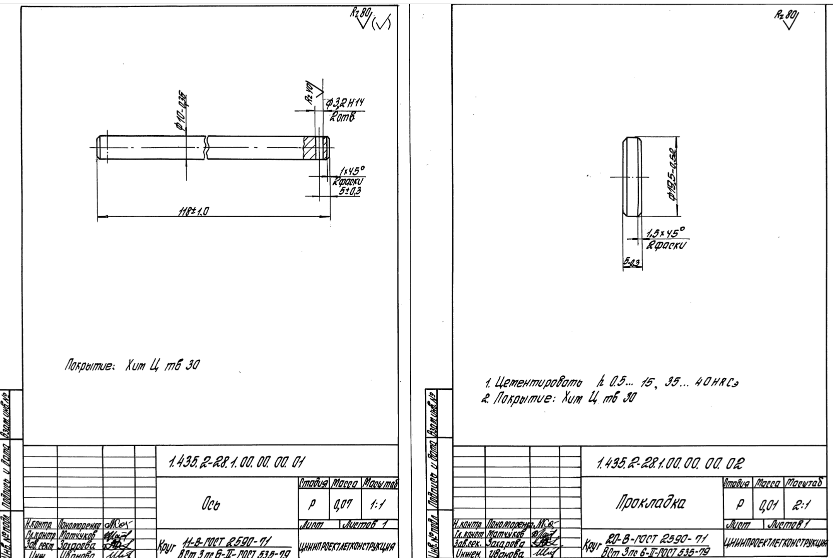

Ось; Прокладка – 20 стр
 |
|
| 833 × 558 пикс. Открыть в новом окне | |
Створка левая – 21 стр
 |
|
| 839 × 539 пикс. Открыть в новом окне | |

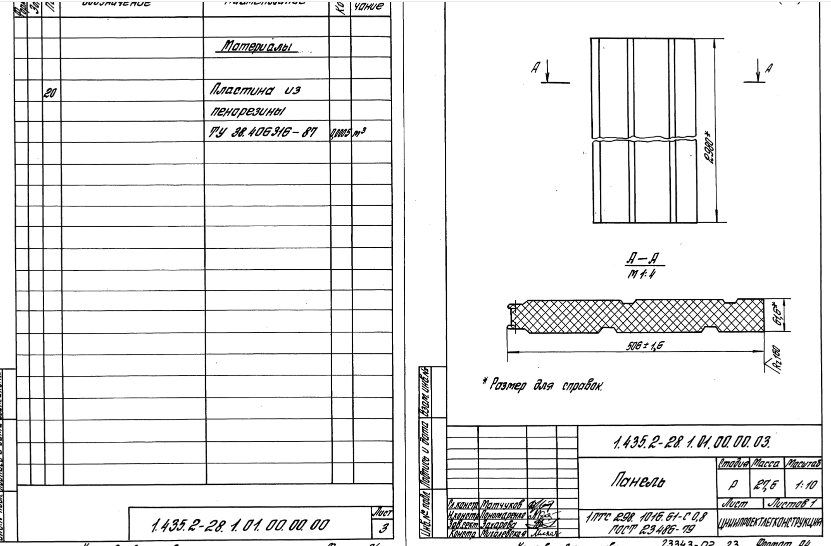

Панель – 22 стр
 |
|
| 831 × 546 пикс. Открыть в новом окне | |

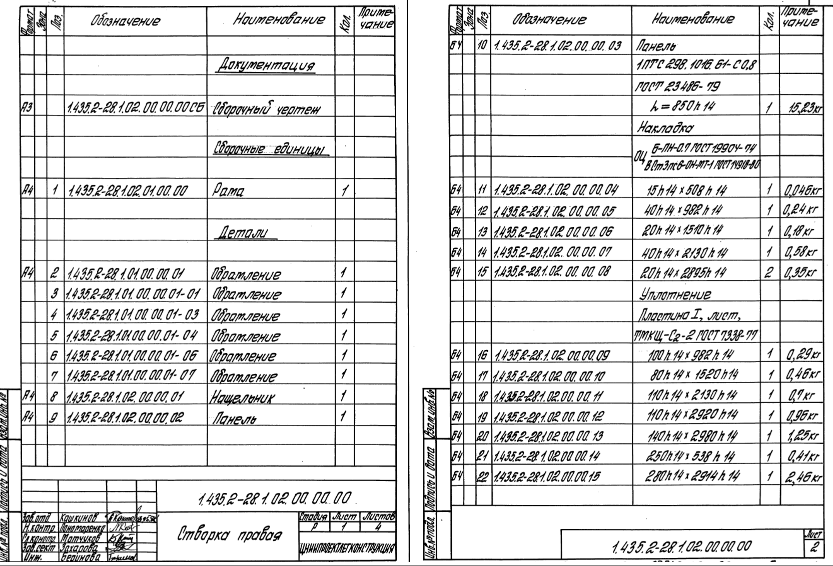

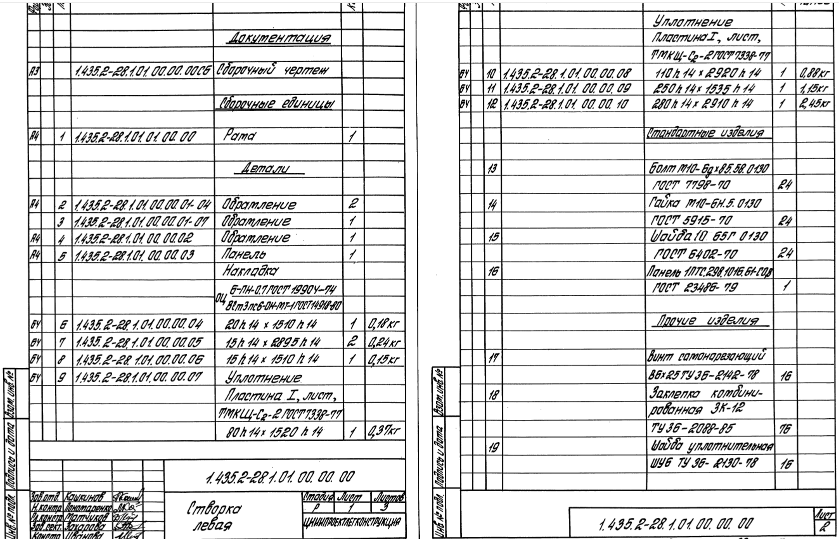

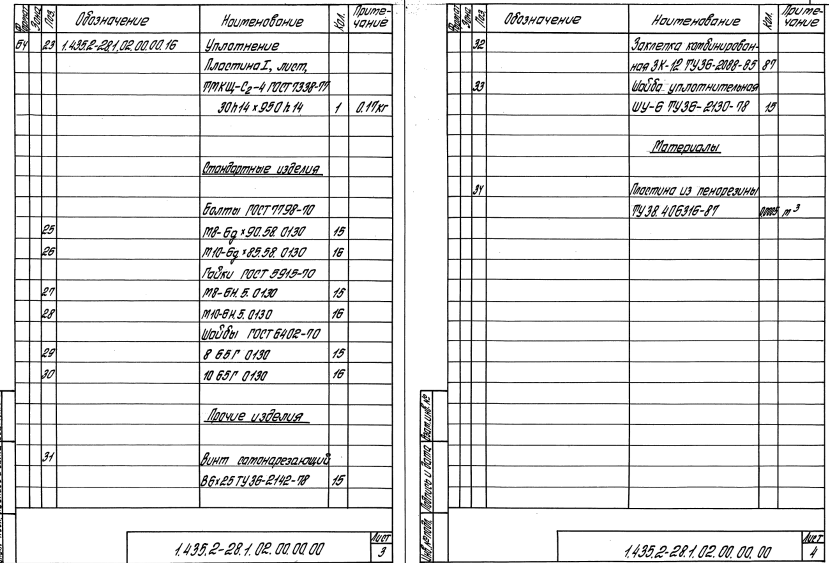

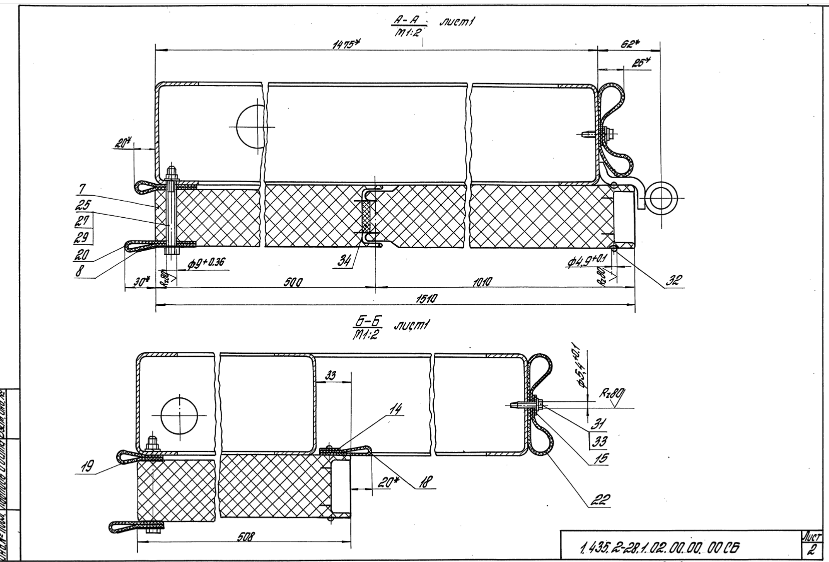

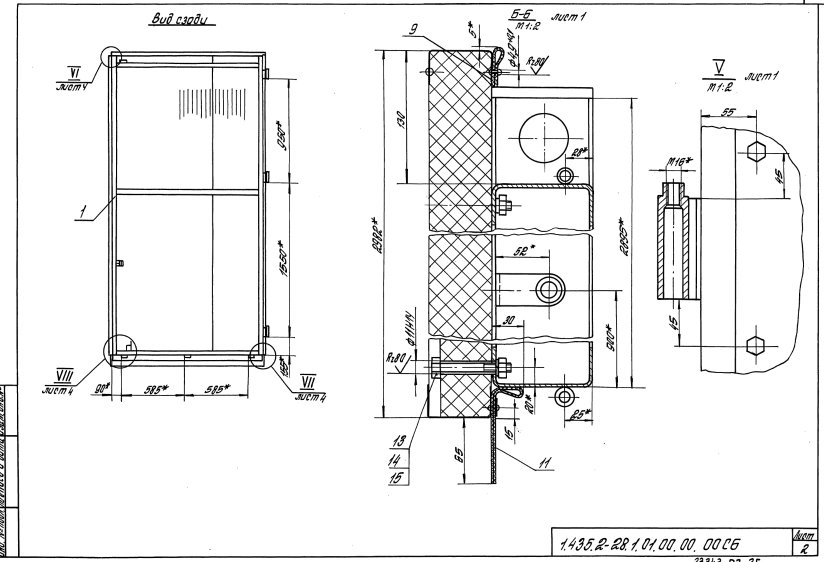

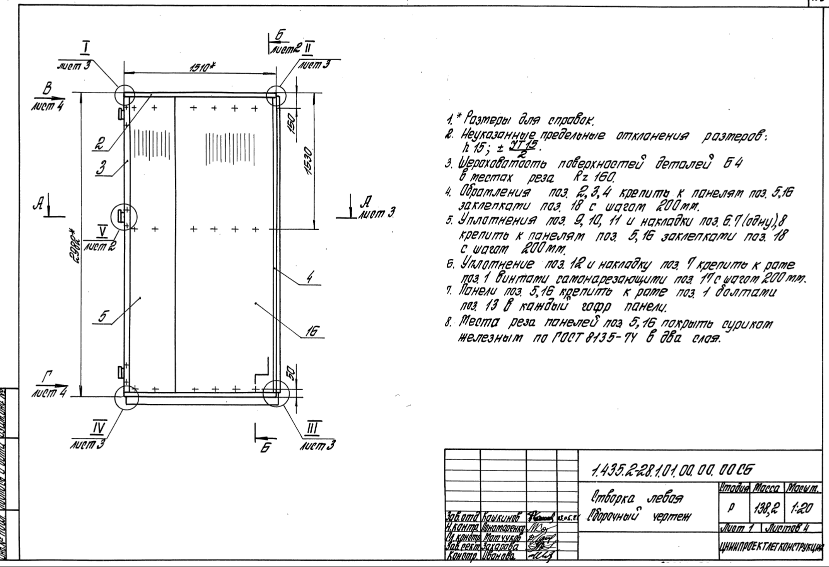

Створка левая. Сборочный чертеж – 23 стр
 |
|
| 829 × 567 пикс. Открыть в новом окне | |
 |
|
| 824 × 562 пикс. Открыть в новом окне | |
 |
|
| 830 × 567 пикс. Открыть в новом окне | |
 |
|
| 835 × 573 пикс. Открыть в новом окне | |
Обрамление – 27 стр
 |
|
| 828 × 564 пикс. Открыть в новом окне | |

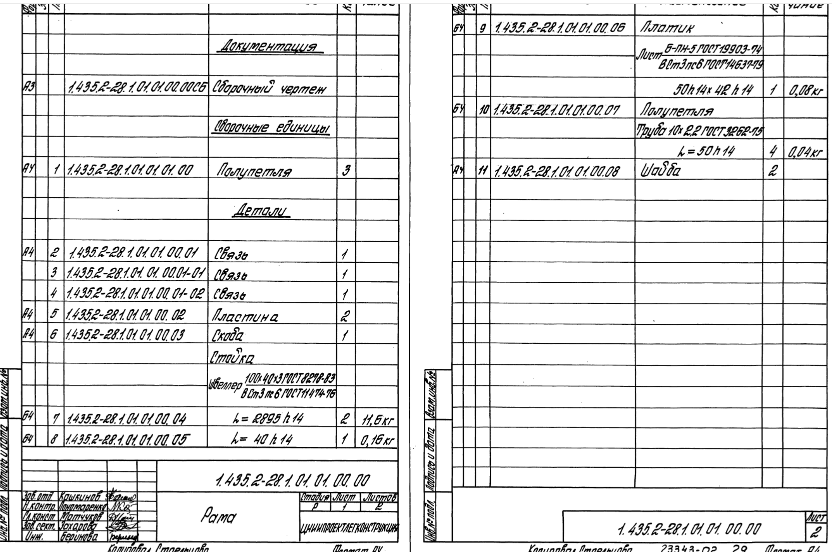

Рама – 28 стр
 |
|
| 832 × 552 пикс. Открыть в новом окне | |

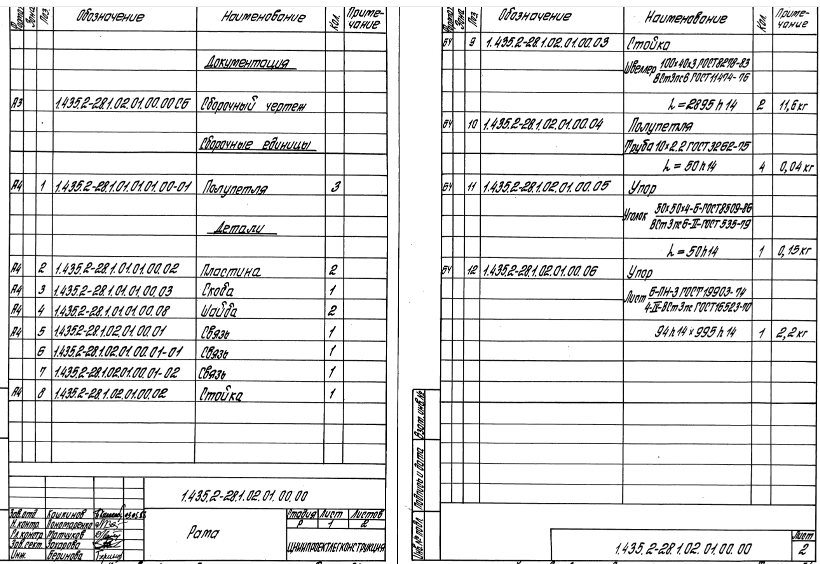

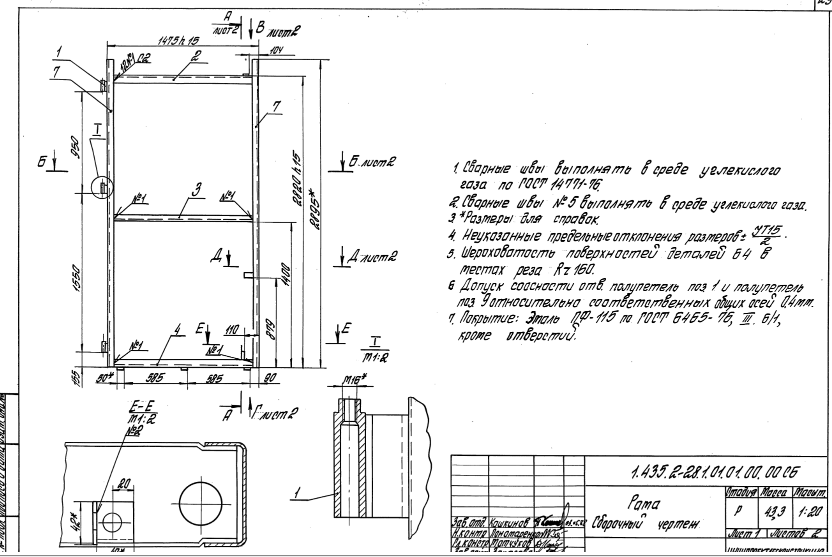

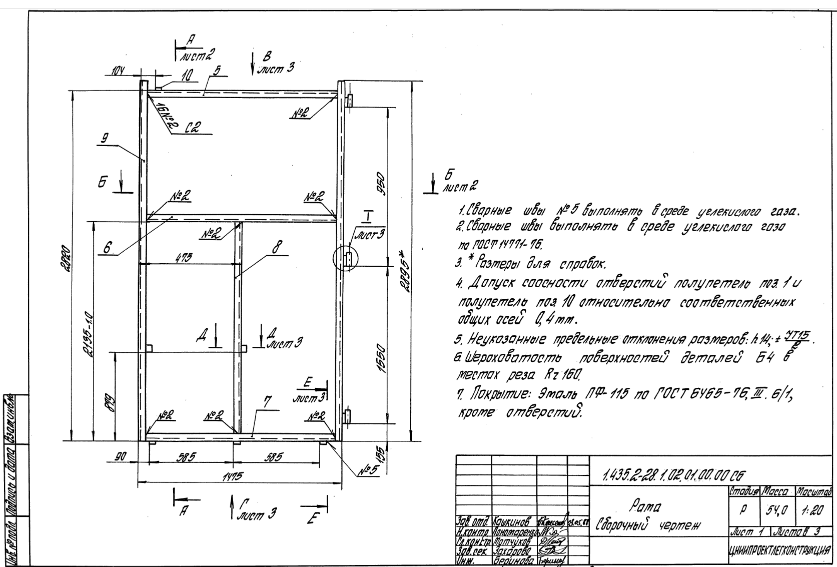

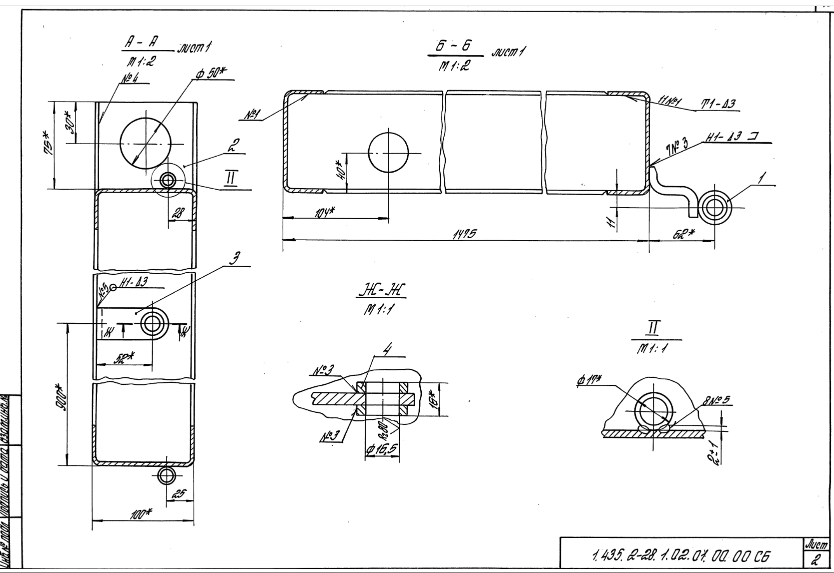

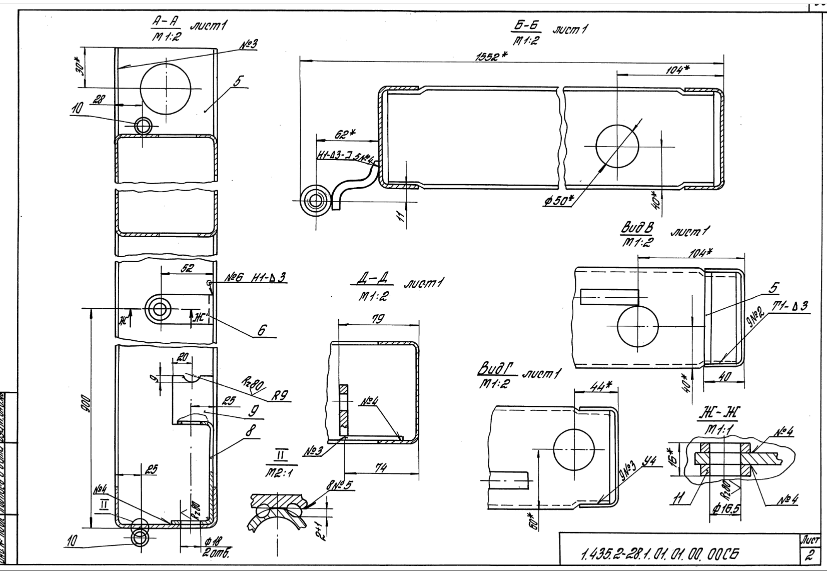

Рама. Сборочный чертеж – 29 стр
 |
|
| 832 × 557 пикс. Открыть в новом окне | |
 |
|
| 827 × 571 пикс. Открыть в новом окне | |

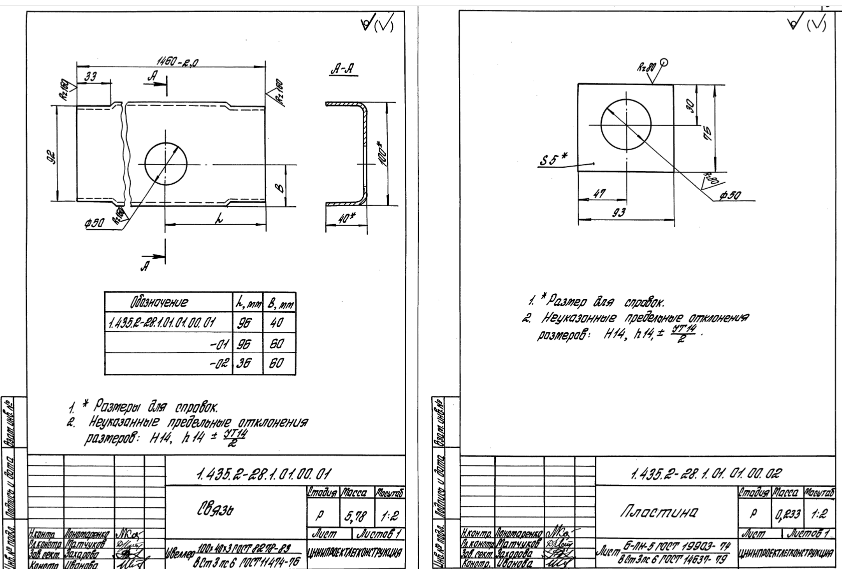

Связь; Пластина – 31 стр
 |
|
| 842 × 571 пикс. Открыть в новом окне | |

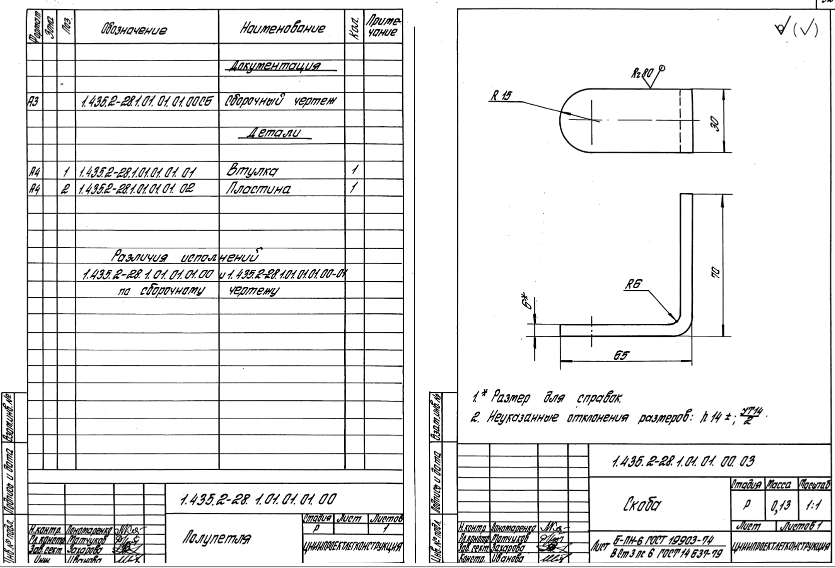

Полупетля; Скоба – 32 стр
 |
|
| 835 × 568 пикс. Открыть в новом окне | |
Полупетля. Сборочный чертеж – 33 стр
 |
|
| 829 × 561 пикс. Открыть в новом окне | |

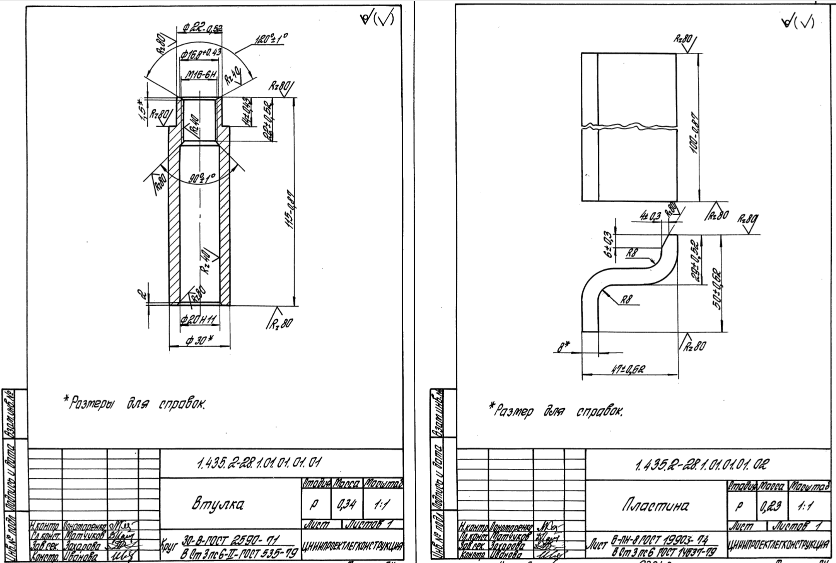

Втулка; Пластина – 34 стр
 |
|
| 836 × 563 пикс. Открыть в новом окне | |
Створка правая – 35 стр
 |
|
| 833 × 566 пикс. Открыть в новом окне | |
 |
|
| 829 × 566 пикс. Открыть в новом окне | |

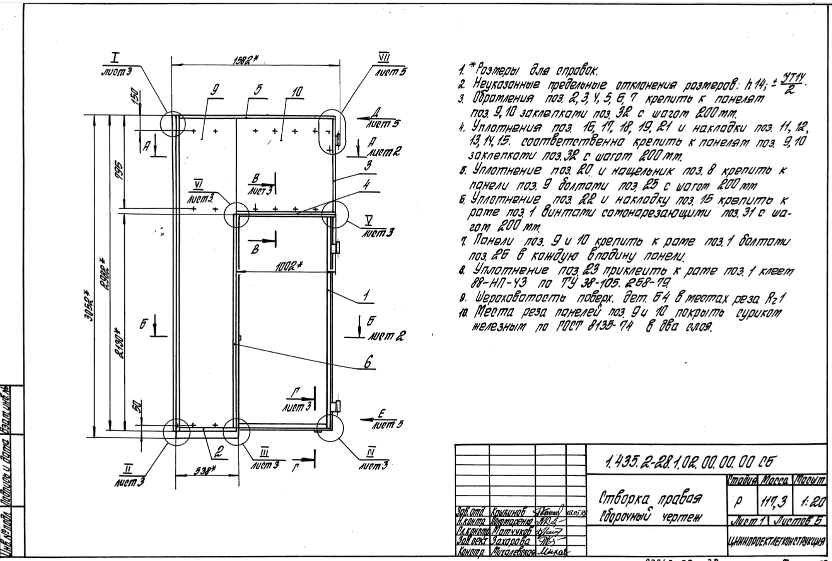

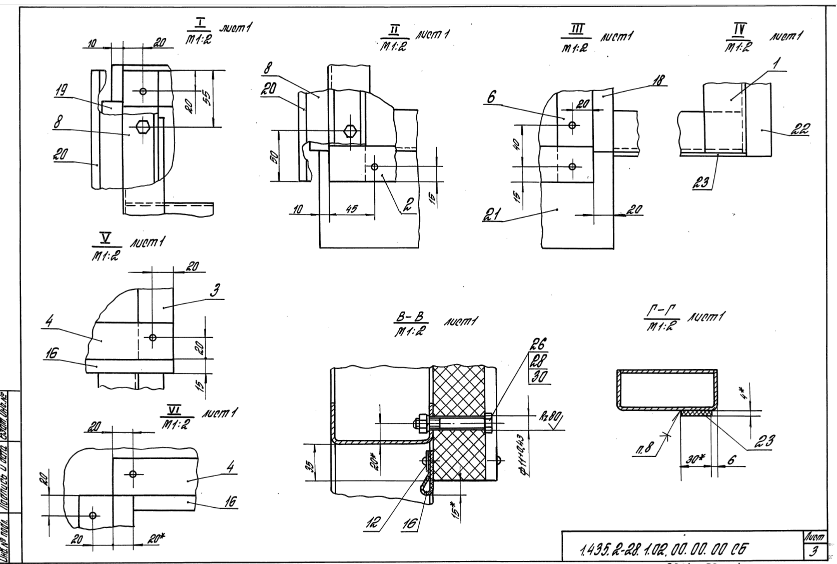

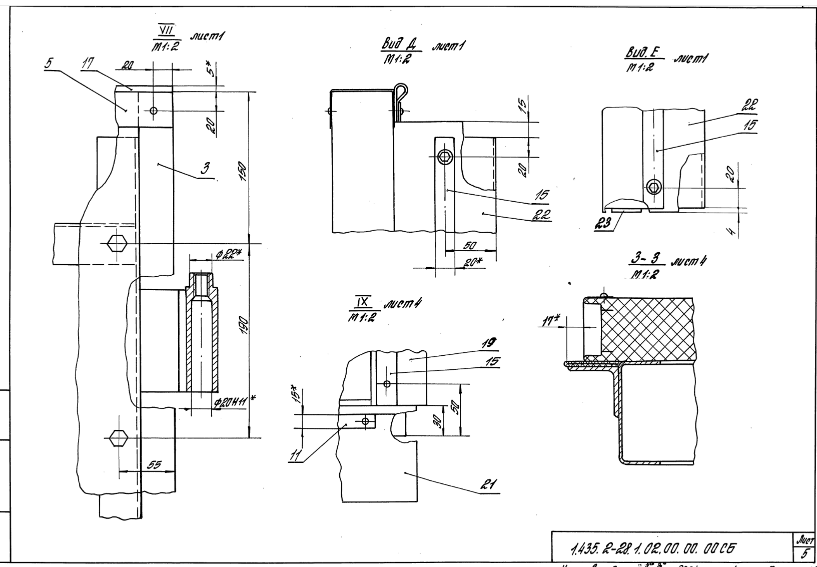

Створка правая. Сборочный чертеж – 37 стр
 |
|
| 832 × 561 пикс. Открыть в новом окне | |
 |
|
| 829 × 562 пикс. Открыть в новом окне | |
 |
|
| 837 × 564 пикс. Открыть в новом окне | |
 |
|
| 820 × 563 пикс. Открыть в новом окне | |
 |
|
| 817 × 567 пикс. Открыть в новом окне | |

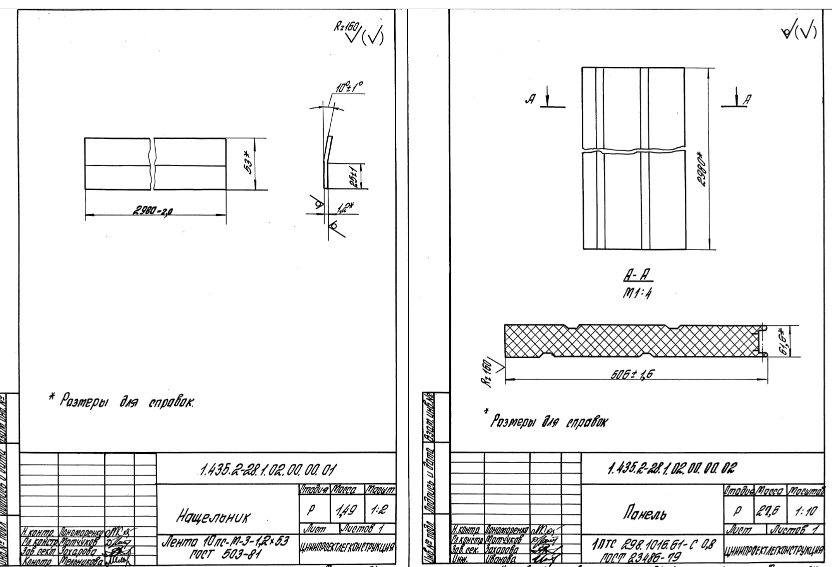

Нащельник; Панель – 42 стр
 |
|
| 832 × 567 пикс. Открыть в новом окне | |
Рама – 43 стр
 |
|
| 820 × 564 пикс. Открыть в новом окне | |

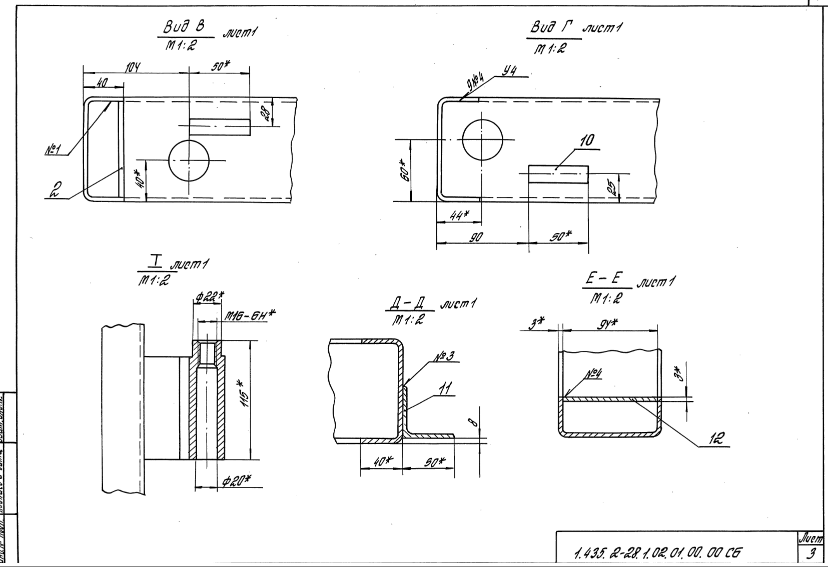

Рама. Сборочный чертеж – 44 стр
 |
|
| 837 × 567 пикс. Открыть в новом окне | |
 |
|
| 834 × 573 пикс. Открыть в новом окне | |
 |
|
| 828 × 567 пикс. Открыть в новом окне | |
Связь; Стойка – 47 стр
 |
|
| 827 × 565 пикс. Открыть в новом окне | |
Калитка – 48 стр
 |
|
| 830 × 558 пикс. Открыть в новом окне | |

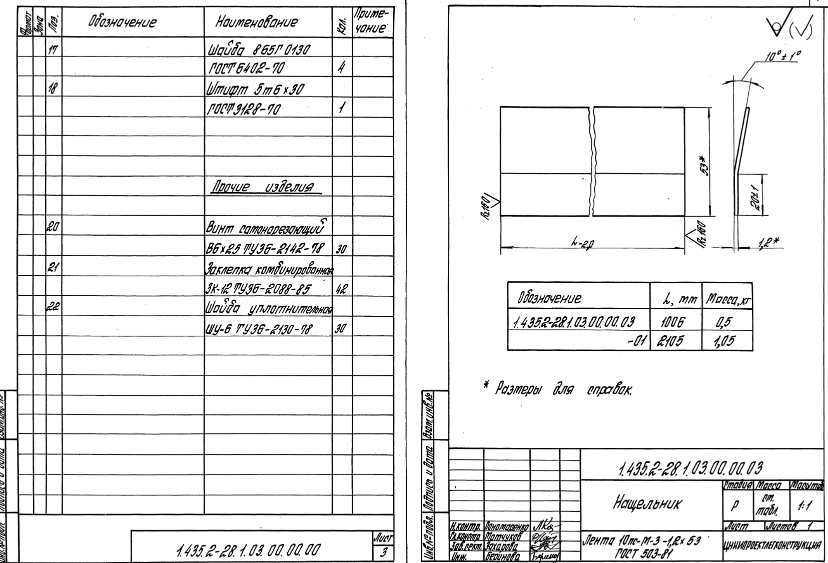

Нащельник – 49 стр
 |
|
| 828 × 563 пикс. Открыть в новом окне | |

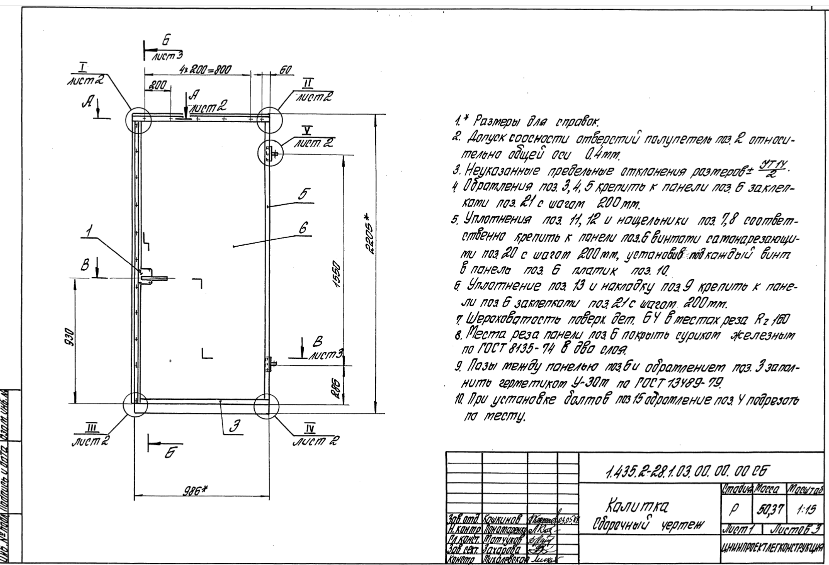

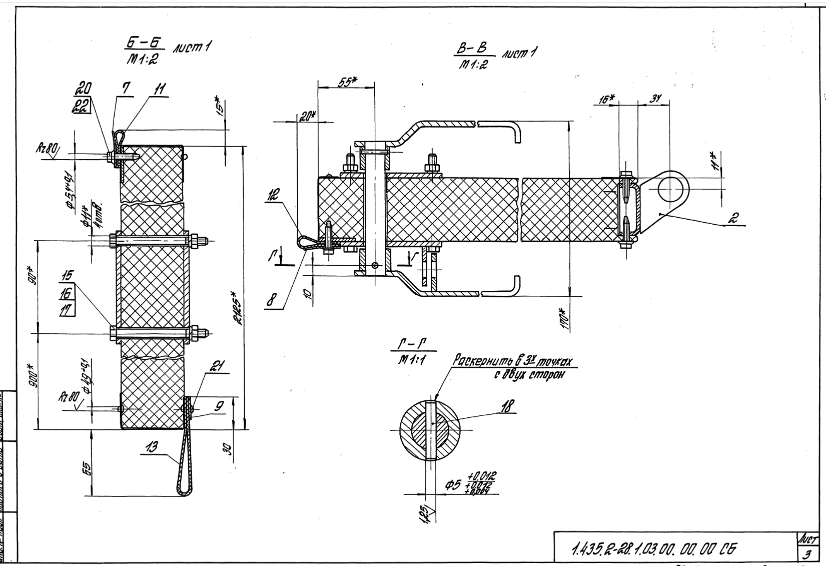

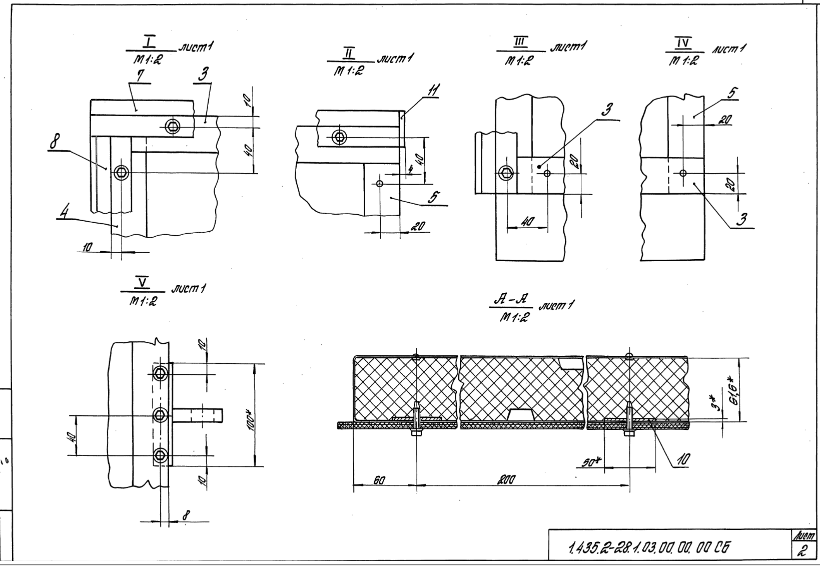

Калитка. Сборочный чертеж – 50 стр
 |
|
| 829 × 565 пикс. Открыть в новом окне | |
 |
|
| 820 × 566 пикс. Открыть в новом окне | |
 |
|
| 826 × 568 пикс. Открыть в новом окне | |
Обрамление; Панель – 53 стр
 |
|
| 830 × 568 пикс. Открыть в новом окне | |
Замок – 54 стр
 |
|
| 836 × 566 пикс. Открыть в новом окне | |
Замок. Сборочный чертеж – 55 стр
 |
|
| 826 × 565 пикс. Открыть в новом окне | |

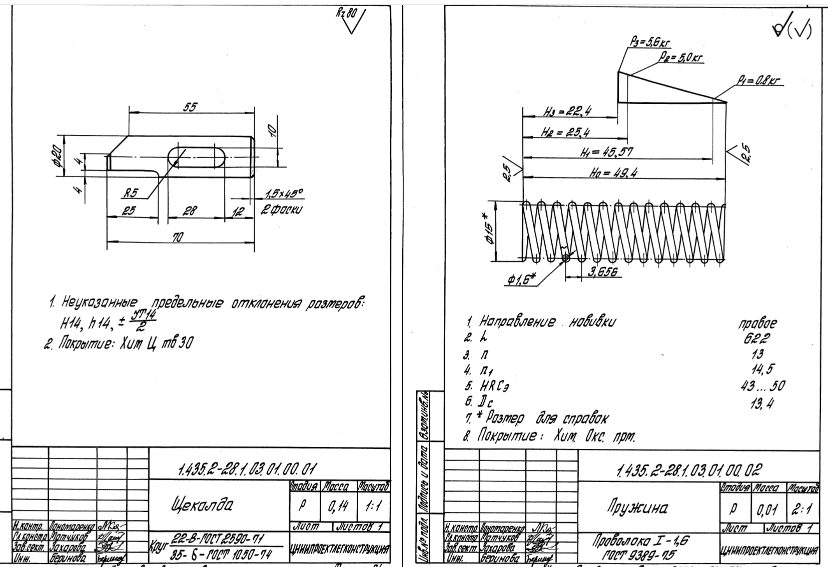

Щеколда; Пружина – 56 стр
 |
|
| 828 × 567 пикс. Открыть в новом окне | |

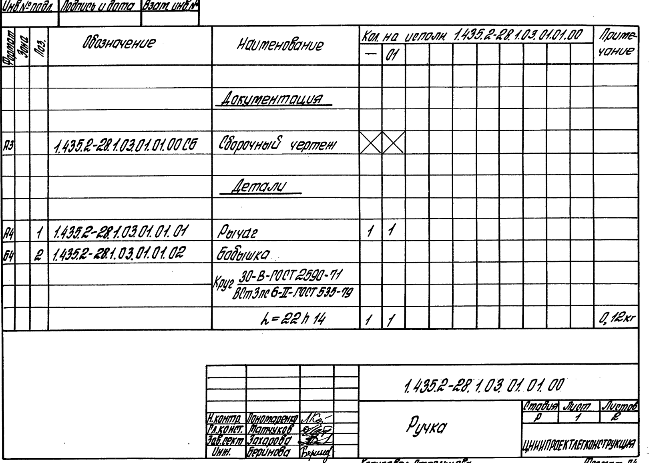

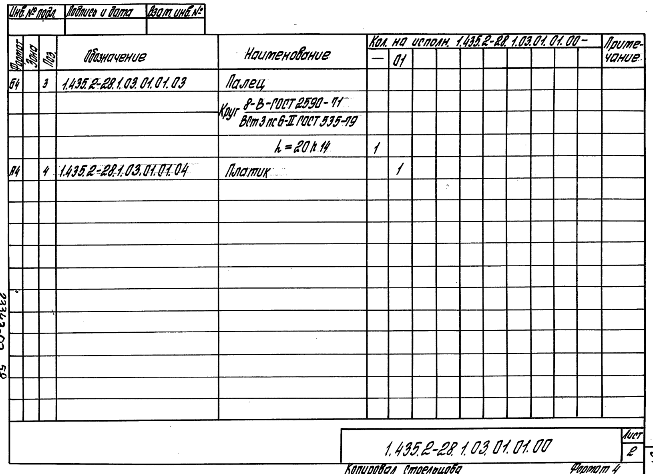

Ручка – 57 стр
 |
|
| 650 × 463 пикс. Открыть в новом окне | |
 |
|
| 653 × 474 пикс. Открыть в новом окне | |
Ручка. Сборочный чертеж – 58 стр
 |
|
| 942 × 649 пикс. Открыть в новом окне | |
Рычаг; Платик – 59 стр
 |
|
| 958 × 677 пикс. Открыть в новом окне | |

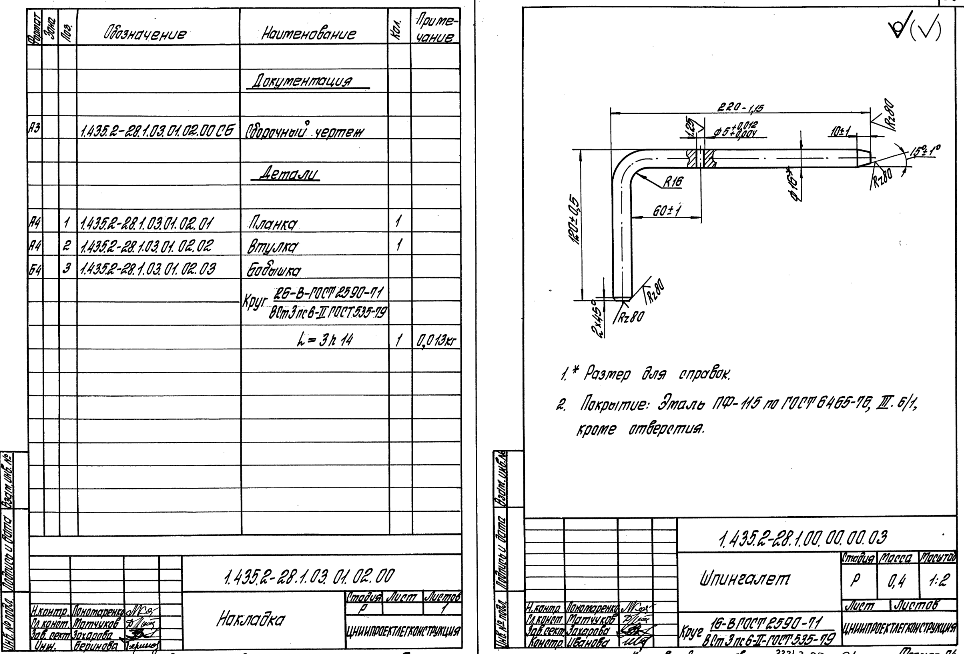

Накладка; Шпингалет – 60 стр
 |
|
| 966 × 654 пикс. Открыть в новом окне | |

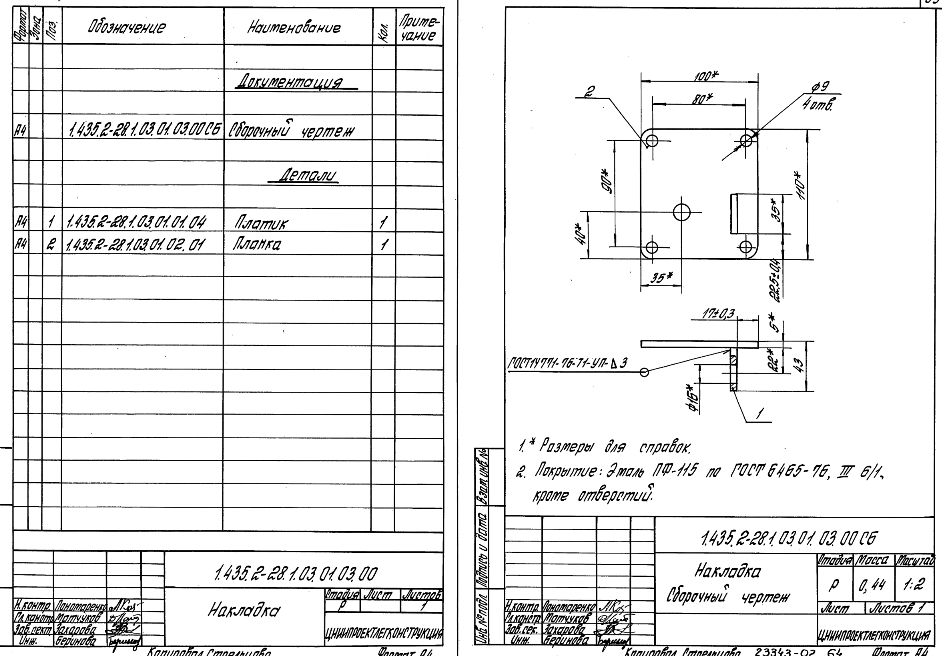

Накладка. Сборочный чертеж – 61 стр
 |
|
| 945 × 658 пикс. Открыть в новом окне | |

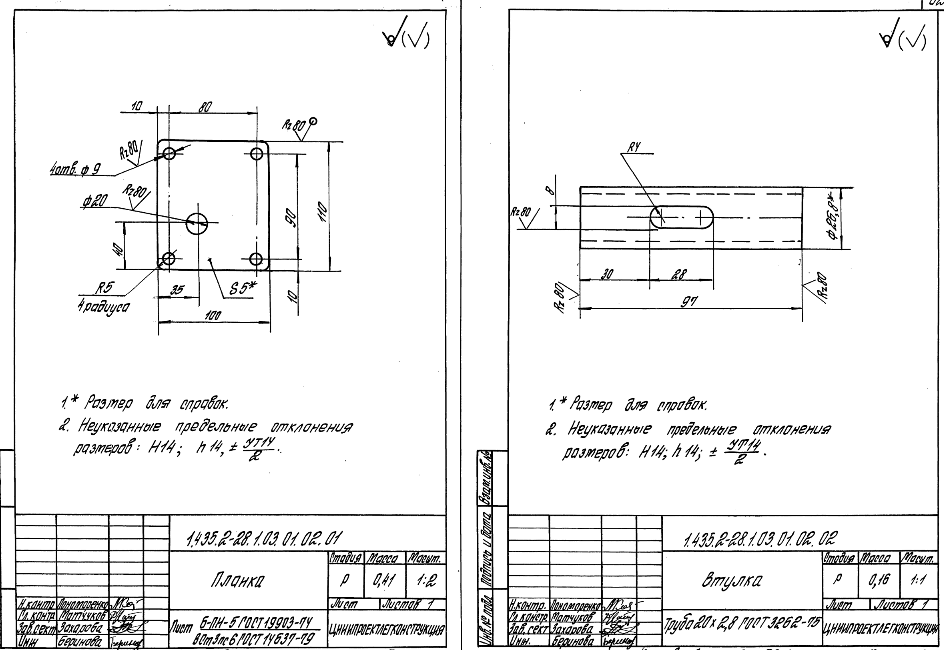

Планка; Втулка – 62 стр
 |
|
| 944 × 650 пикс. Открыть в новом окне | |
Накладка; Накладка. Сборочный чертеж – 63 стр
 |
|
| 942 × 656 пикс. Открыть в новом окне | |

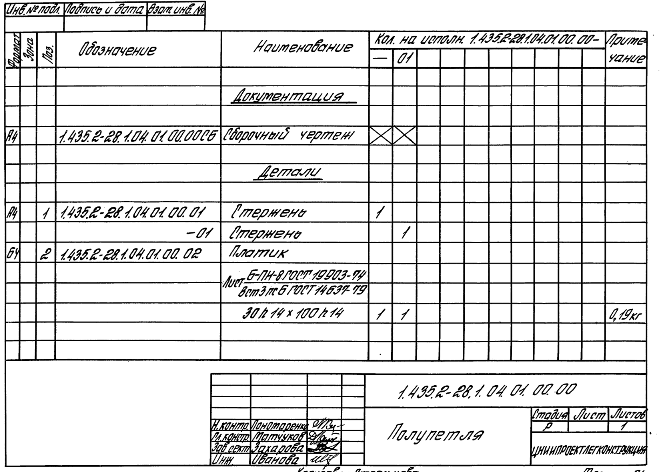

Полупетля; Полупетля. Сборочный чертеж – 64 стр
 |
|
| 948 × 646 пикс. Открыть в новом окне | |
Планка. Ухо – 65 стр
 |
|
| 947 × 654 пикс. Открыть в новом окне | |

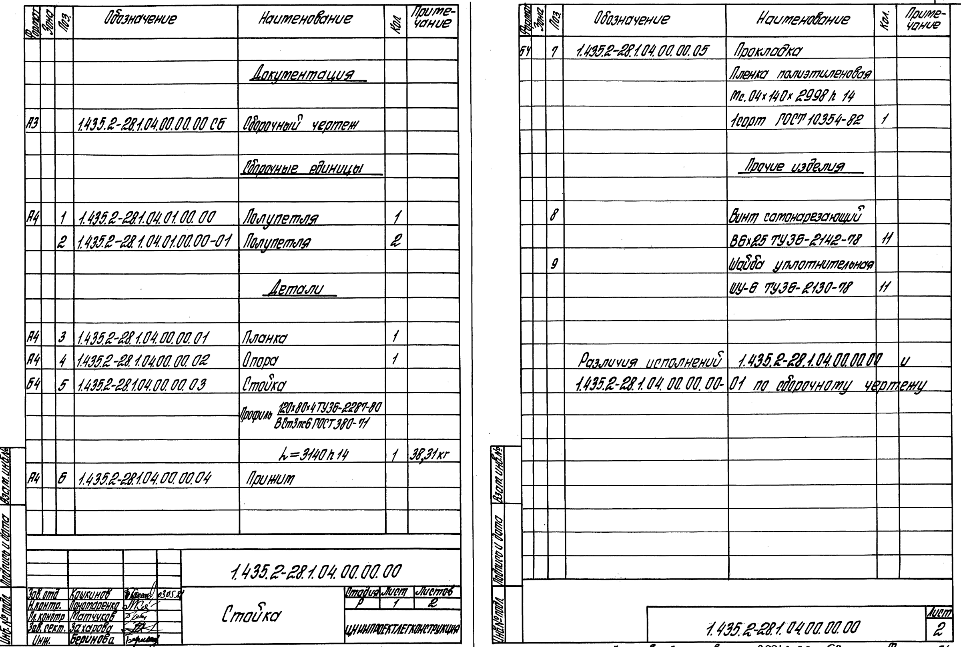

Стойка – 66 стр
 |
|
| 963 × 647 пикс. Открыть в новом окне | |

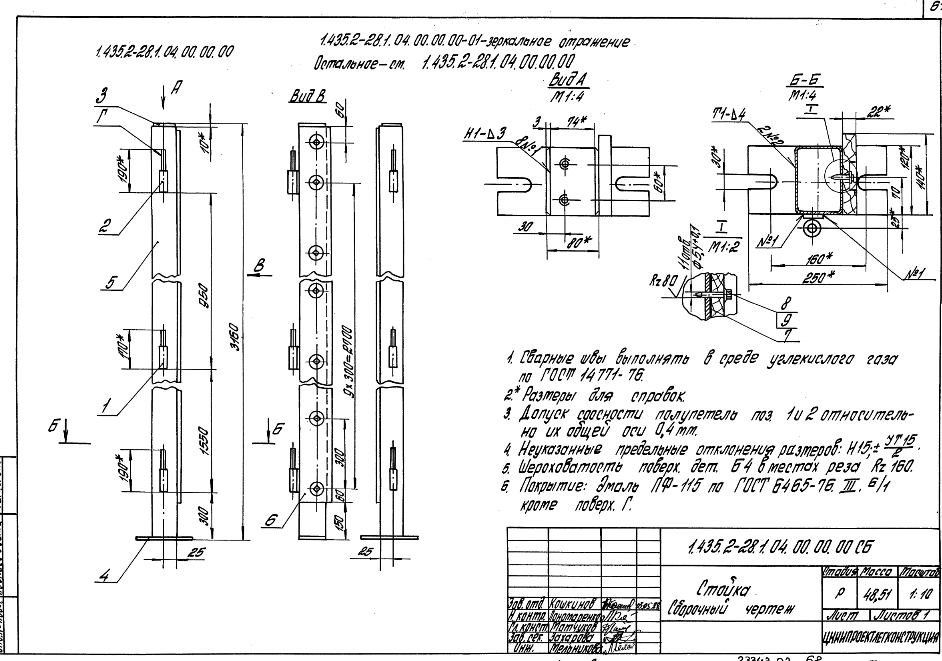

Стойка. Сборочный чертеж – 67 стр
 |
|
| 942 × 661 пикс. Открыть в новом окне | |

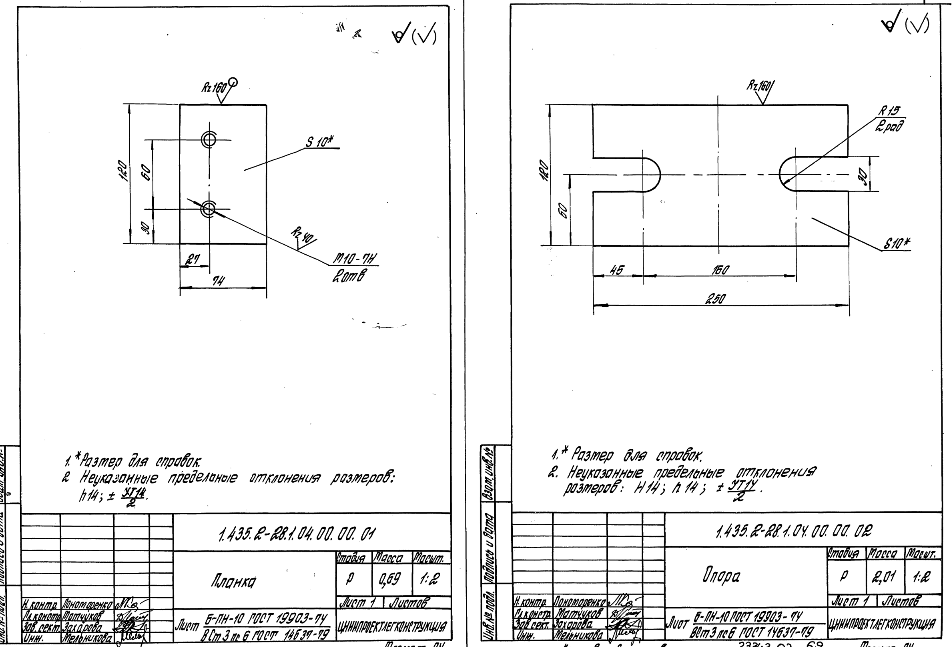

Планка; Опора – 68 стр
 |
|
| 952 × 647 пикс. Открыть в новом окне | |

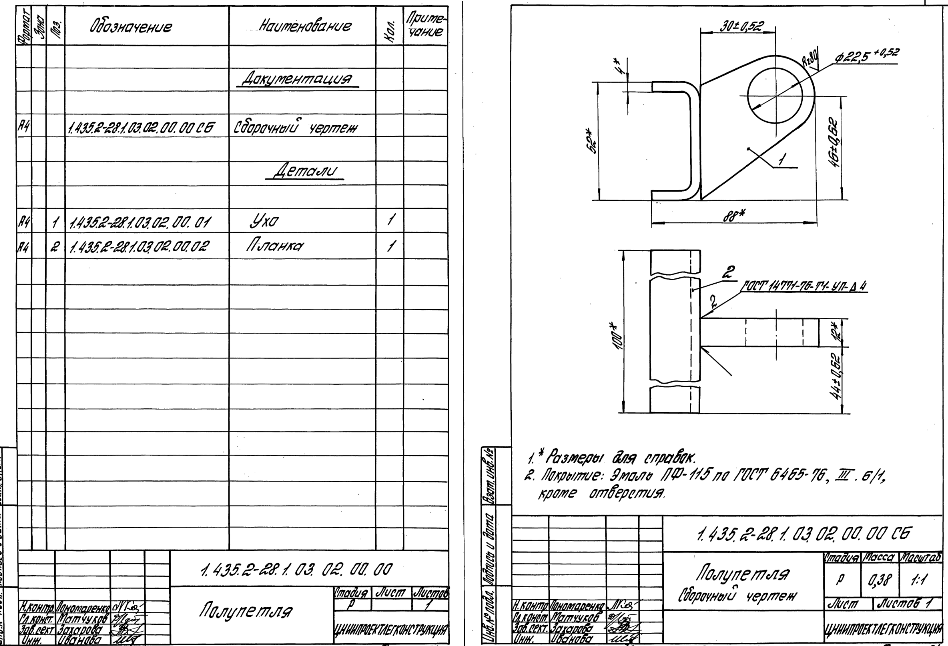

Полупетля; Полупетля. Сборочный чертеж– 69 стр
 |
|
| 662 × 472 пикс. Открыть в новом окне | |
 |
|
| 474 × 660 пикс. Открыть в новом окне | |

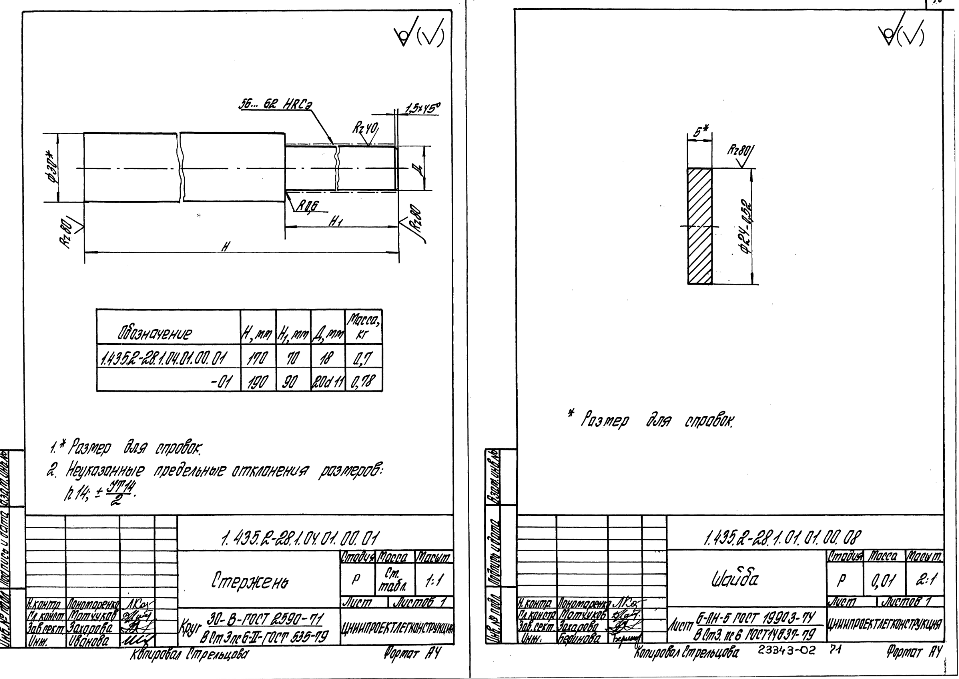

Стержень; Шайба – 70 стр
 |
|
| 959 × 679 пикс. Открыть в новом окне | |

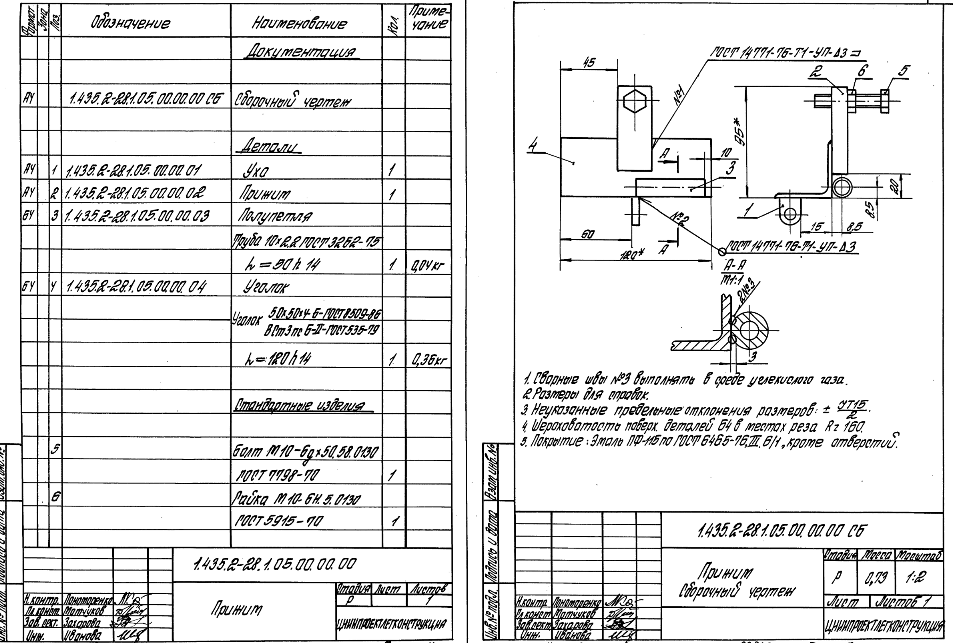

Прижим; Прижим. Сборочный чертеж – 71 стр
 |
|
| 953 × 643 пикс. Открыть в новом окне | |

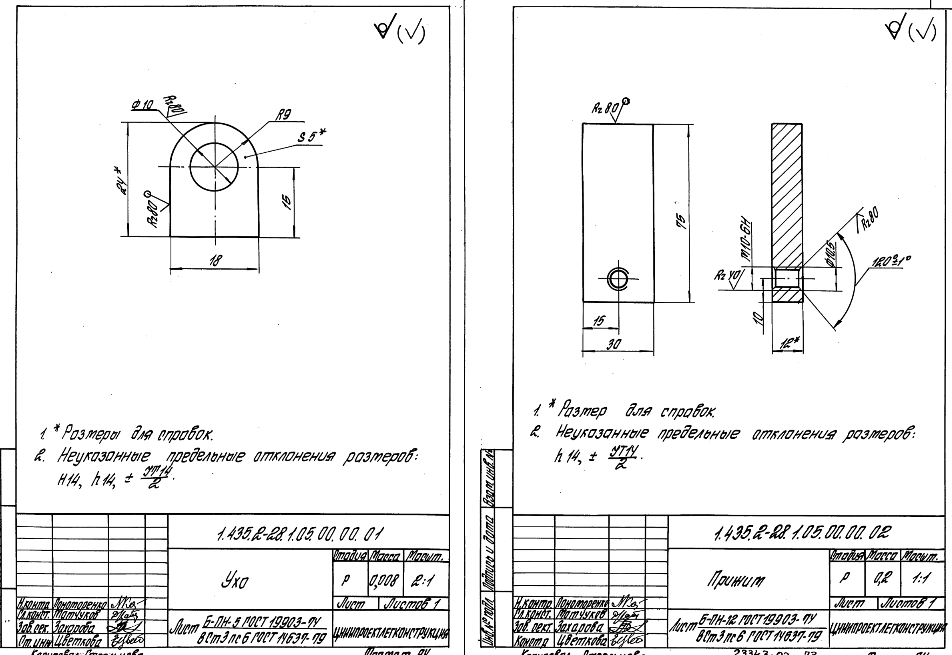

Ухо; Прижим – 72 стр
 |
|
| 952 × 655 пикс. Открыть в новом окне | |
Ригель – 73 стр
 |
|
| 956 × 652 пикс. Открыть в новом окне | |

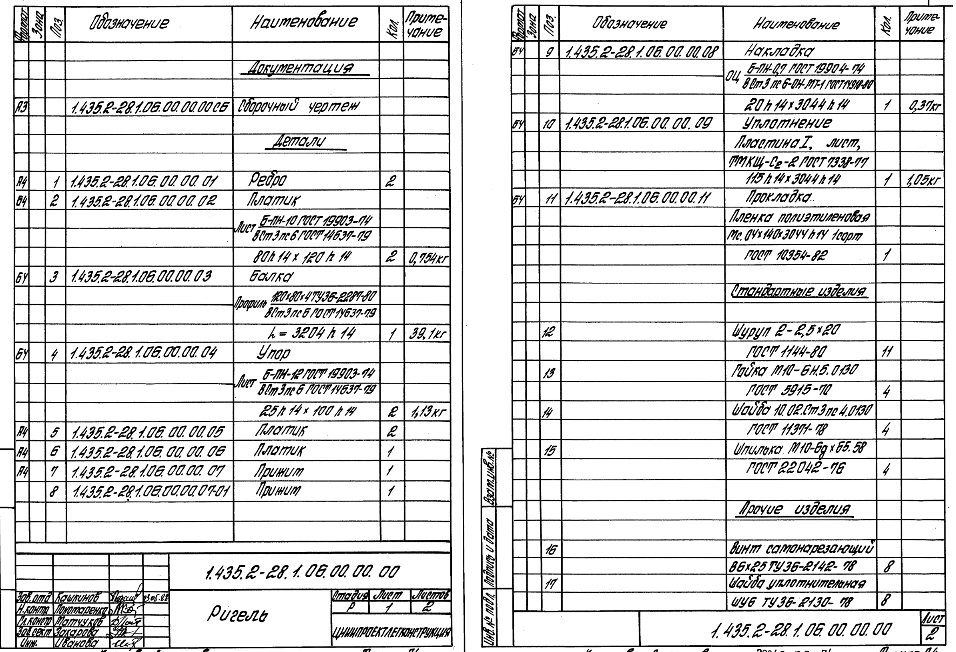

Ригель. Сборочный чертеж – 74 стр
 |
|
| 946 × 644 пикс. Открыть в новом окне | |
 |
|
| 955 × 649 пикс. Открыть в новом окне | |

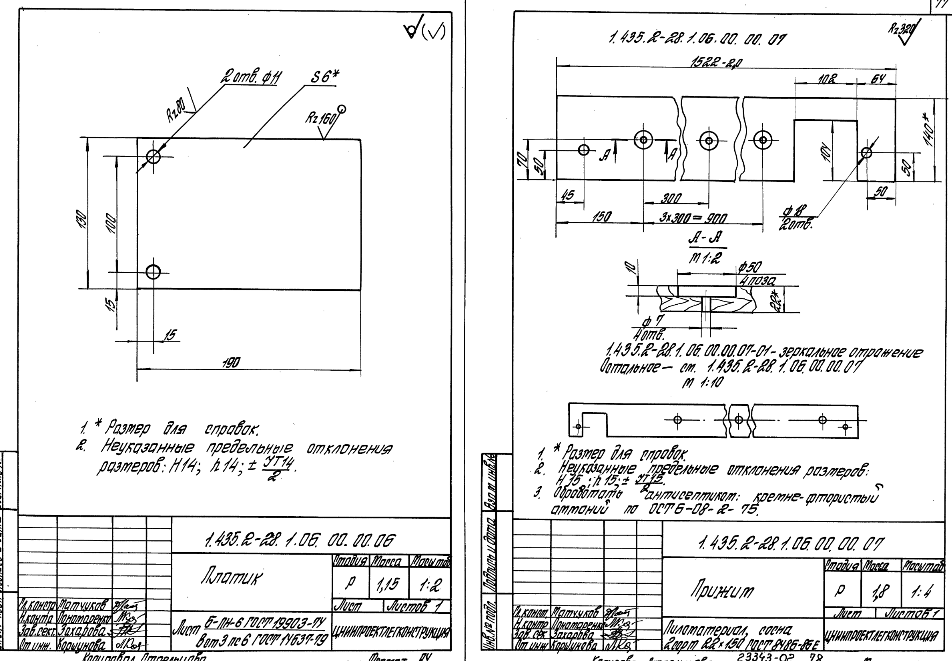

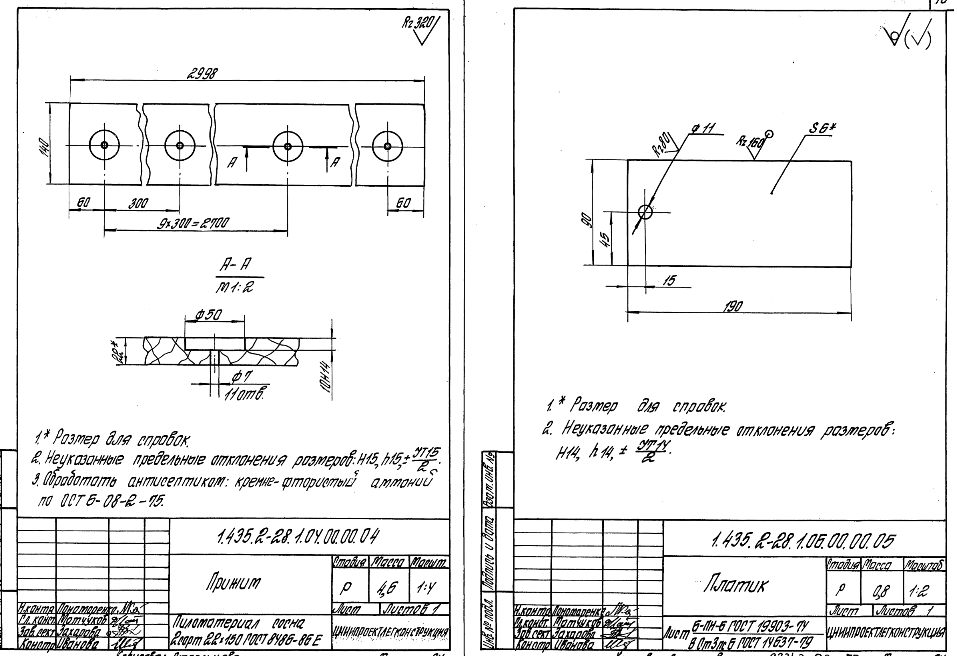

Прижим; Платик – 76 стр
 |
|
| 957 × 656 пикс. Открыть в новом окне | |
Платик; Прижим – 77 стр
 |
|
| 952 × 661 пикс. Открыть в новом окне | |

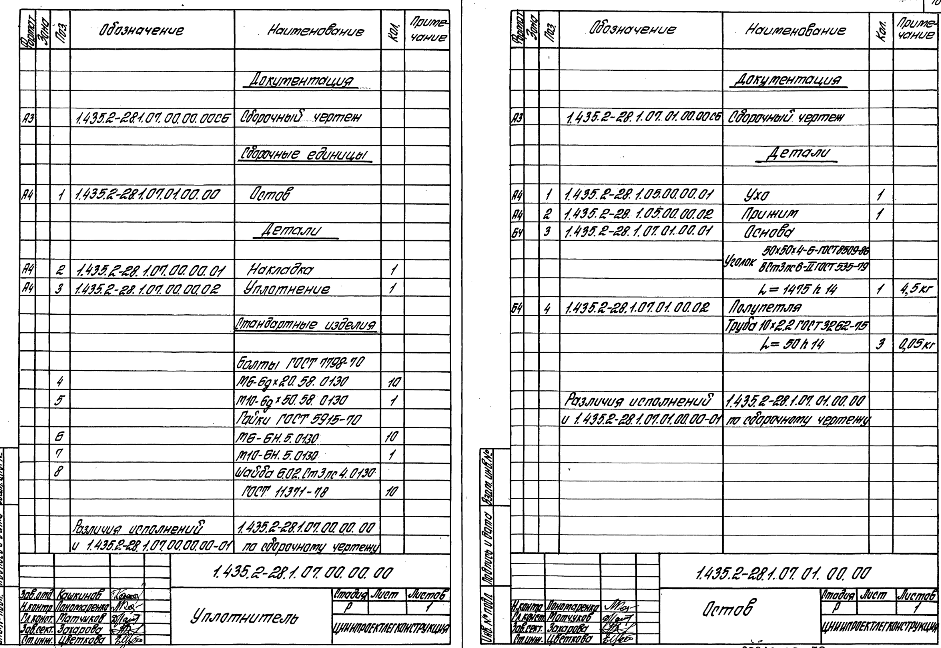

Уплотнитель; Остов – 78 стр
 |
|
| 941 × 648 пикс. Открыть в новом окне | |

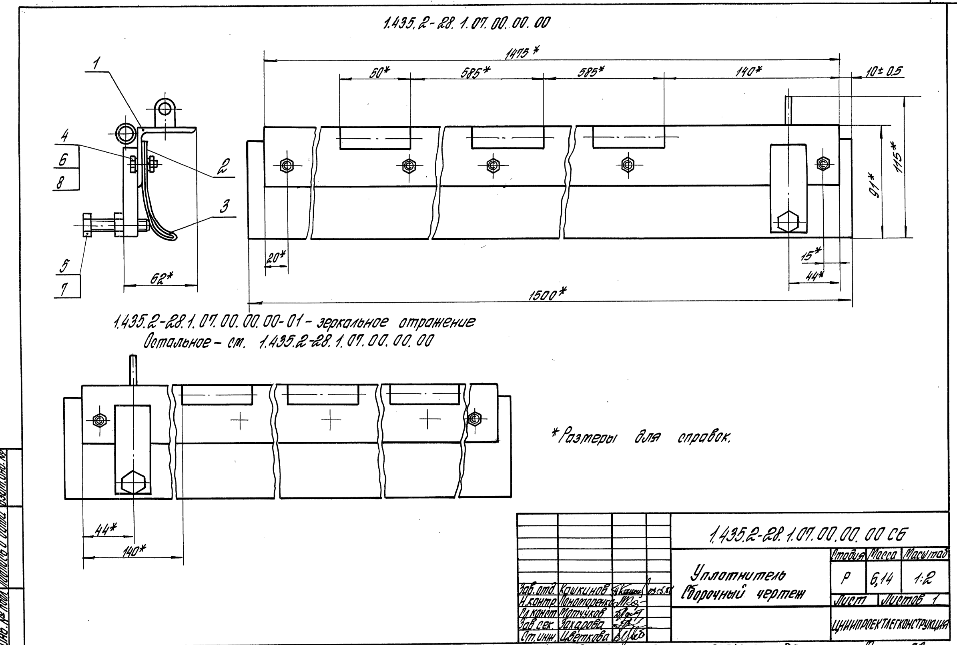

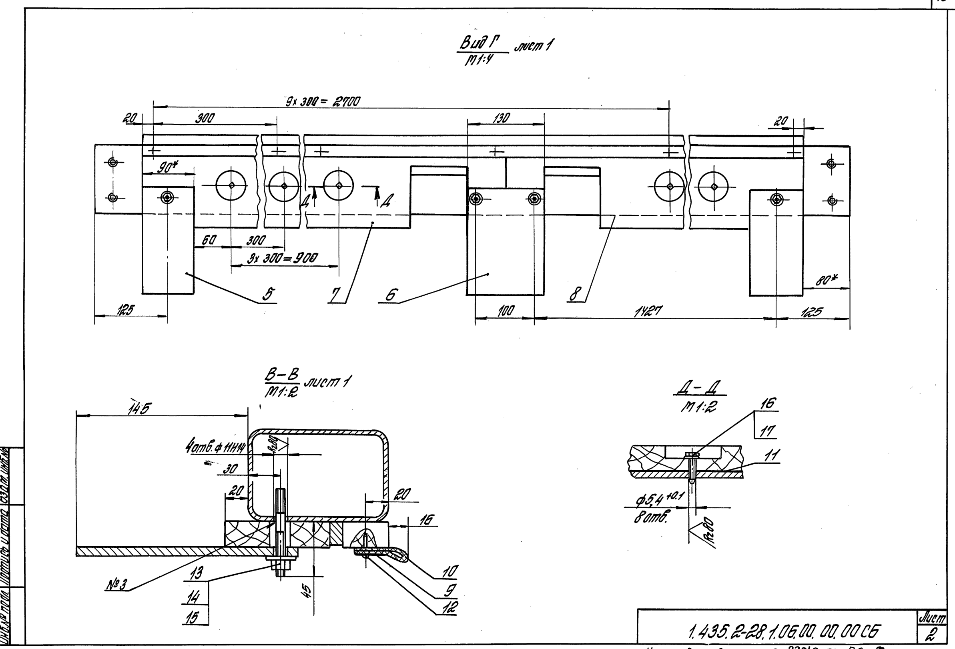

Уплотнитель. Сборочный чертеж – 79 стр
 |
|
| 957 × 645 пикс. Открыть в новом окне | |

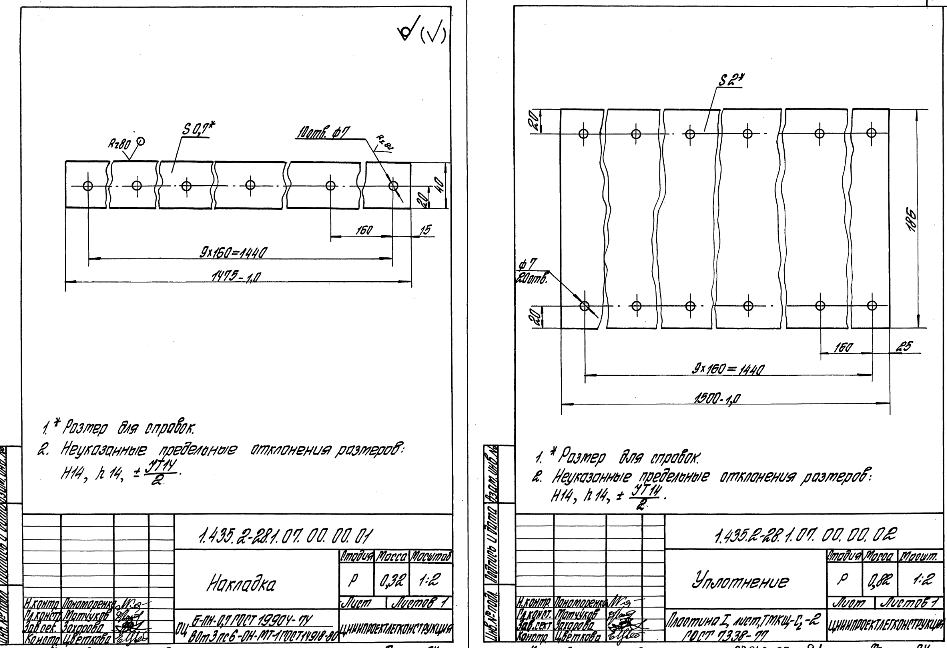

Накладка; Уплотнение – 80 стр
 |
|
| 947 × 648 пикс. Открыть в новом окне | |

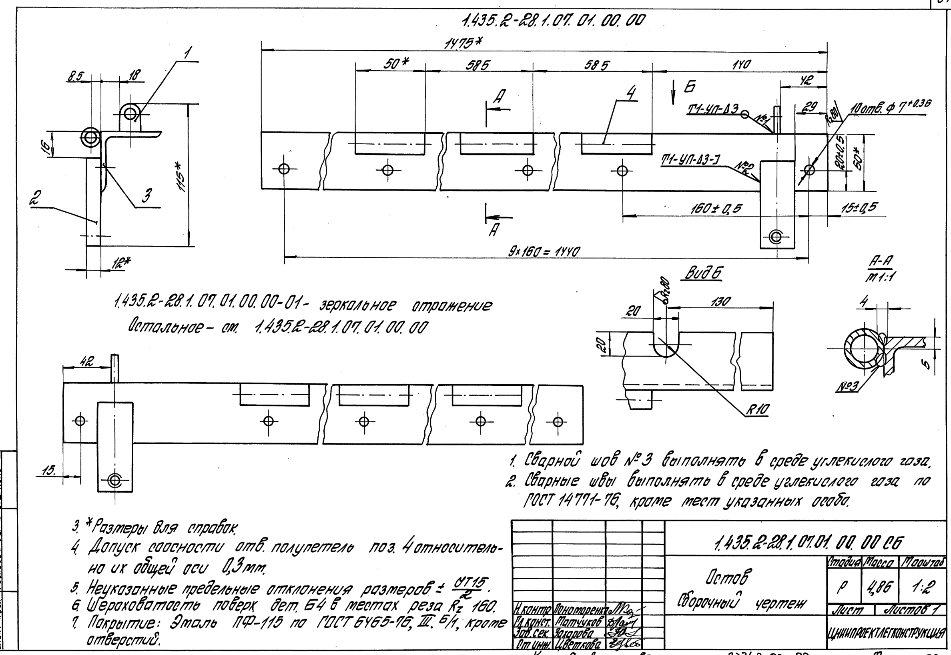

Остов. Сборочный чертеж – 81стр
 |
|
| 951 × 655 пикс. Открыть в новом окне | |

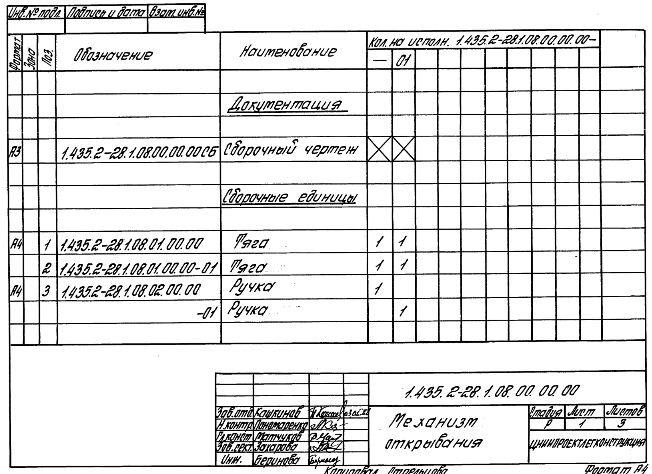

Механизм открывания – 82 стр
 |
|
| 652 × 474 пикс. Открыть в новом окне | |
 |
|
| 665 × 493 пикс. Открыть в новом окне | |
 |
|
| 658 × 475 пикс. Открыть в новом окне | |

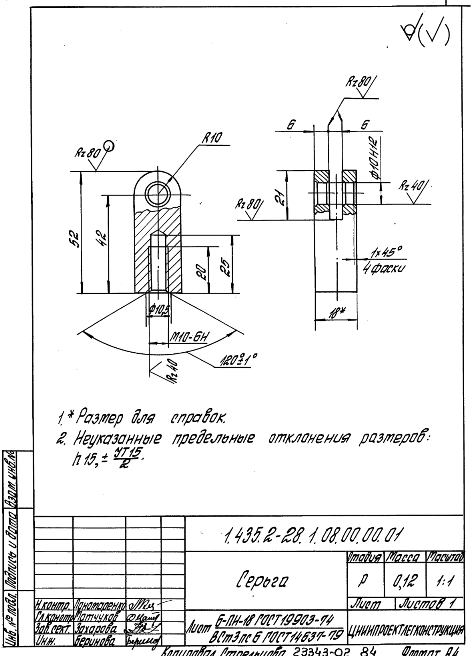

Серьга – 83 стр
 |
|
| 473 × 656 пикс. Открыть в новом окне | |

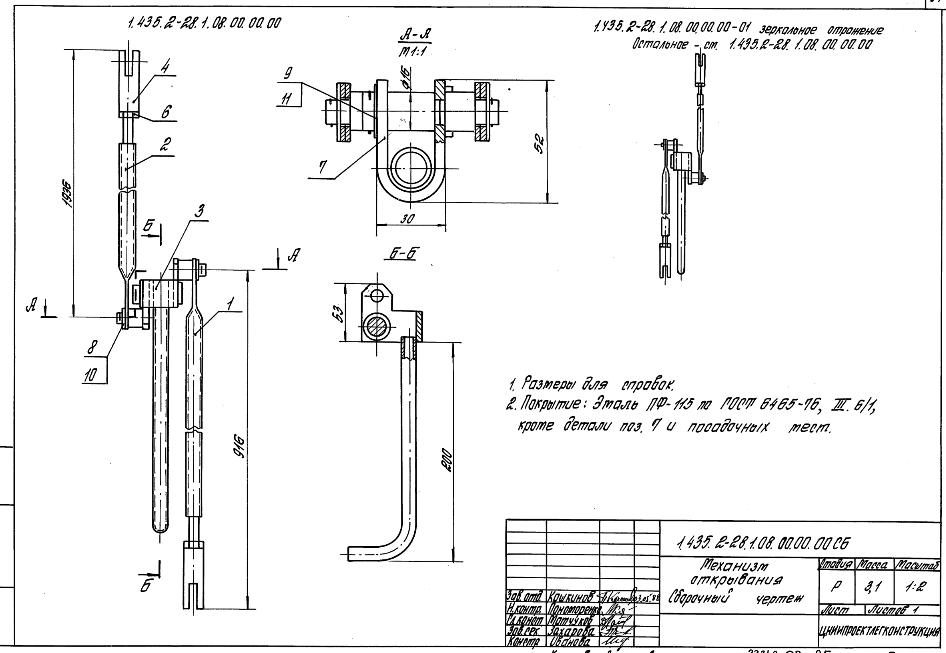

Механизм открывания. Сборочный чертеж – 84 стр
 |
|
| 946 × 653 пикс. Открыть в новом окне | |

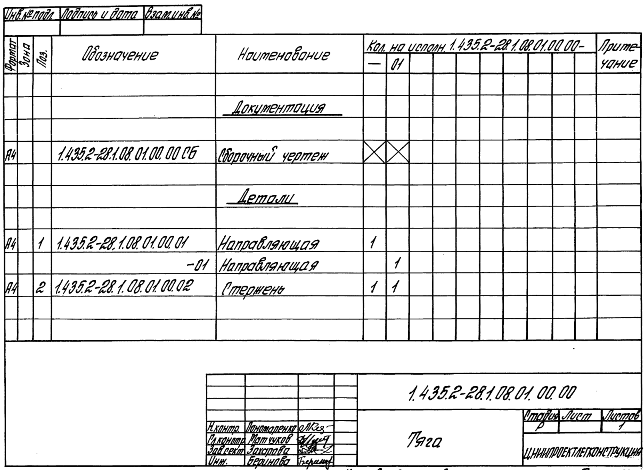

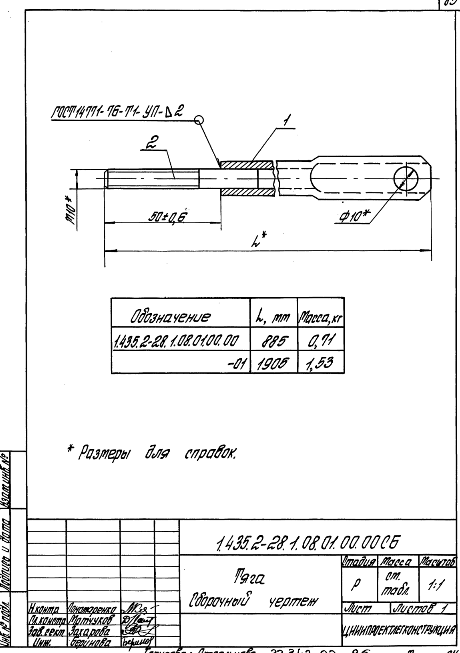

Тяга; Тяга. Сборочный чертеж – 85 стр
 |
|
| 644 × 470 пикс. Открыть в новом окне | |
 |
|
| 460 × 653 пикс. Открыть в новом окне | |

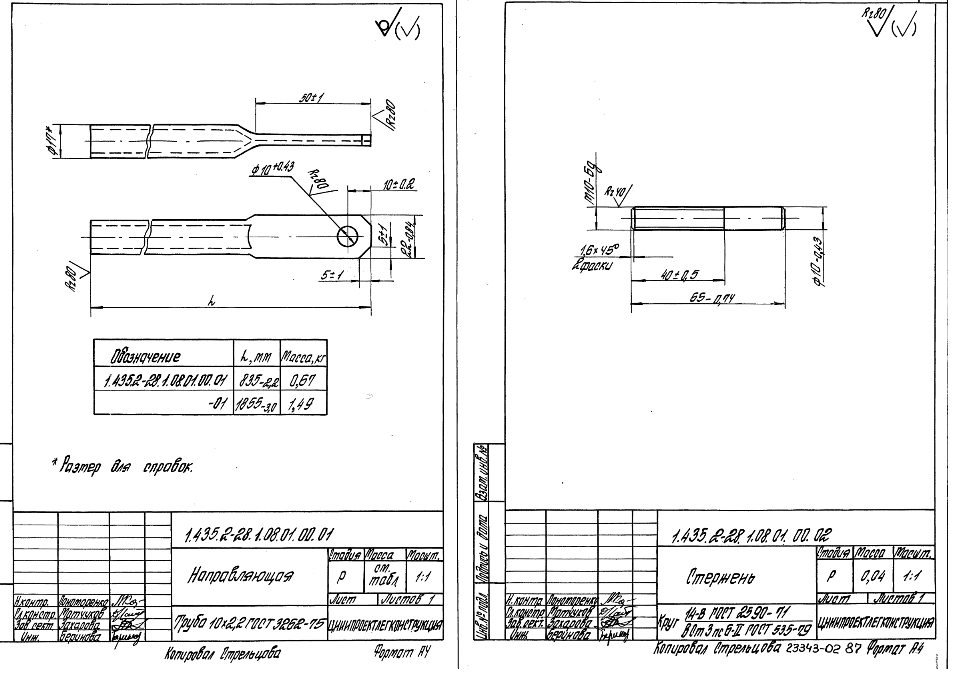

Направляющая; Стержень – 86 стр
 |
|
| 955 × 676 пикс. Открыть в новом окне | |
Ручка; Элемент закладной – 87 стр
 |
|
| 658 × 473 пикс. Открыть в новом окне | |
 |
|
| 471 × 653 пикс. Открыть в новом окне | |

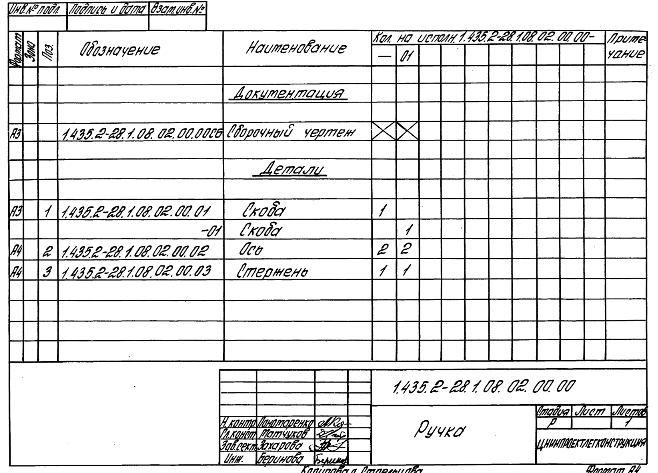

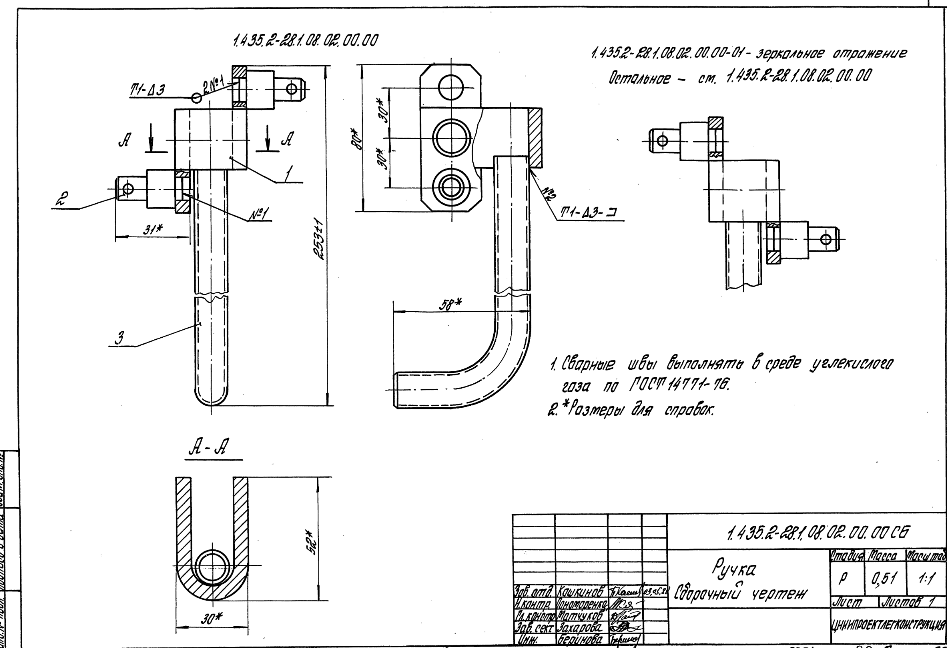

Ручка. Сборочный чертеж – 88 стр
 |
|
| 947 × 648 пикс. Открыть в новом окне | |
Скоба – 89 стр
 |
|
| 946 × 646 пикс. Открыть в новом окне | |

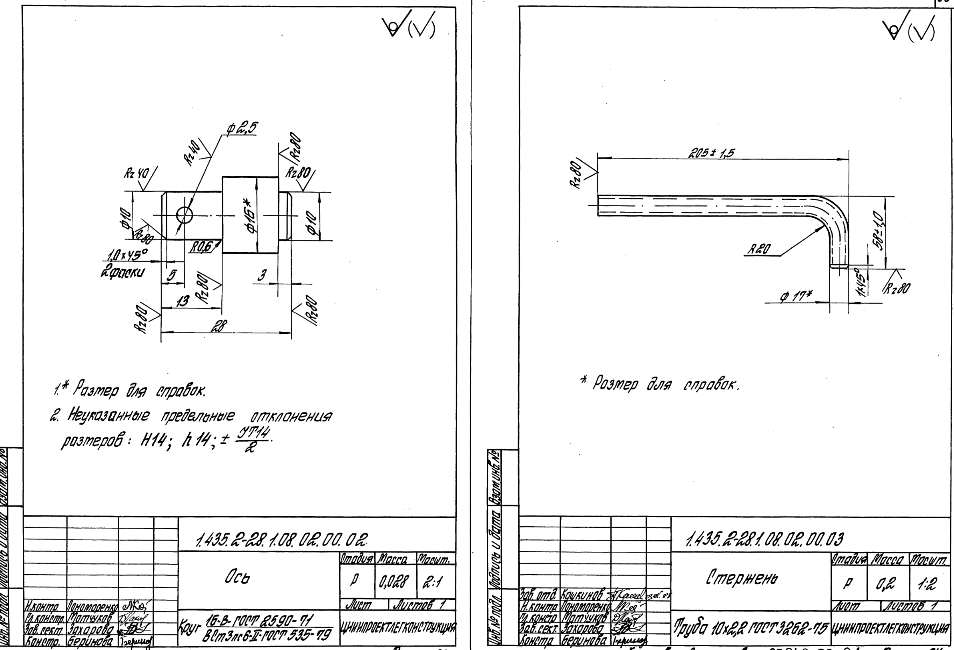

Ось; Стержень – 90 стр
 |
|
| 954 × 650 пикс. Открыть в новом окне | |

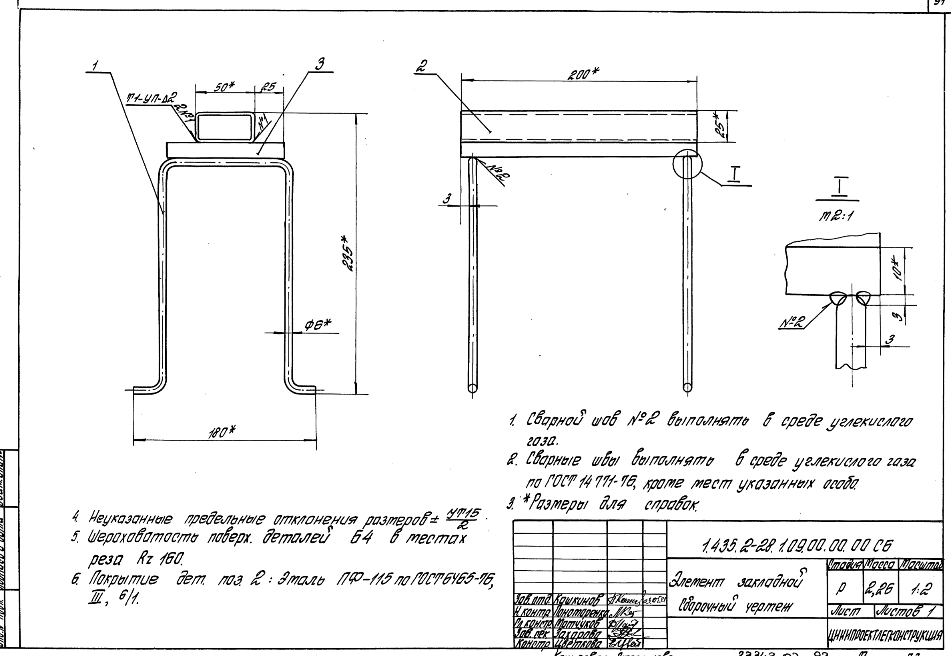

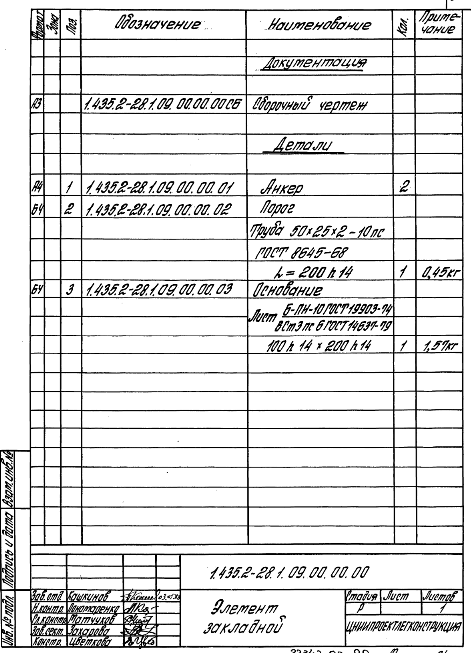

Элемент закладной. Сборочный чертеж – 91 стр
 |
|
| 951 × 656 пикс. Открыть в новом окне | |
Ведомость расхода матери алов – 92 стр
 |
|
| 952 × 656 пикс. Открыть в новом окне ( | |
