Серия 1.435.2-28 Ворота распашные для районов с температурой наружного воздуха ниже минус 40 °С. Выпуск 2 Ворота распашные для проема 3,6х3,6 м.

Рабочие чертежи

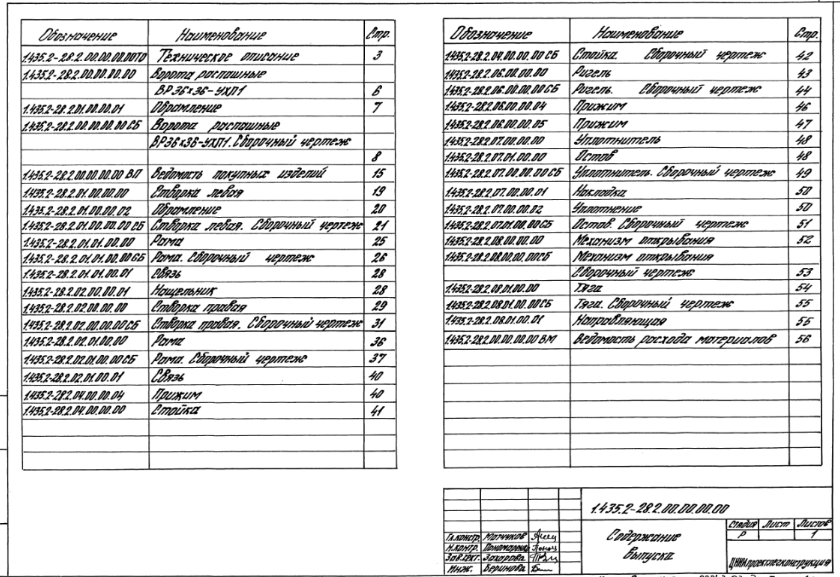

Содержание – 2 стр

840 × 577 пикс.     Открыть в новом окне

Техническое описание – 3 стр

1.Требования к конструкции.

1.1.Назначение и область применения ворот, их технические данные, расшифровка маркировки, описание изделия и его составных частей, принцип работы, комплект поставки, указания по монтажу, эксплуатации, транспортированию и хранению, а также архитектурно-строительные решения приведены в выпуске 0 настоящей серии.

1.2.Ворота распашные из трехслойных металлических панелей должны изготавливаться по рабочим чертежам серии 1.435.2-28 в соответствии с настоящим техническим описанием и ТУ 36-2766-85.

1.3.Створка полотна должна открываться свободно без заеданий и должны быть снабжены ручными механизмами открывания и закрывания, обеспечивающими надежную фиксацию створок в их закрытом и открытом положениях.

1.4.Сопротивление теплопередаче полотна должна быть не менее

1.5.Воздухонипроницаемость ворот должна быть не более

1.6.Все металлические поверхности должны иметь защитно-декоративное покрытие.

1.7.Конструкция ворот должна подвергаться следующим испытаниям:

- типовым – при подготовке производства или изменения конструкции ворот по утвержденной программе и методике испытаний, разработанной заводом-изготовителем;

- приемно-сдаточным – при серийном и массовом производстве – по техническому описанию.

1.8.Завод-изготовитель должен изготовить и испытать опытные образцы ворот в точном соответствии с чертежами и техническим описанием. Серийное или массовое производство ворот разрешается только после утверждения акта испытания опытных образцов с выводами, характеризующими качество изготовления и стабильность работы ворот.

2.Требования к материалам

2.1.Качество материалов должно соответствовать требованиям государственных или отраслевых стандартов, или технических условий. Соответствие применяемых материалов предъявленным требованиям должно подтверждаться стандартами заводов-поставщиков, а при их отсутствии- данными испытаний заводской лаборатории.

3.Требование к деталям

3.1.Заготовки из фасонного проката должны быть очищены от загрязнений, коррозии и заусенцев любым способом, не ухудшающим структуру металла и не понижающие прочность деталей.

3.2.В металлических деталях, имеющих механически обработанные поверхности, чистота обработки должна соответствовать классу чистоты, указанному в чертежах и выполняться в соответствии с ГОСТ 2789-73. Для деталей, с чистотой обработки не указанной в чертежах, чистота поверхности должна быть не ниже R=80 по ГОСТ 2789-73. Риски и царапины на поверхностях этих деталей не допускаются. Острые кромки должны быть притуплены.

3.3.Технология изготовления деталей и сборочных единиц ворот должна обеспечить их взаимозаменяемость.

3.4.Детали, изготовленные из резины не должны иметь вмятин, надрывов и более одной склейки по длине детали.

3.5.Сварные швы должны быть равной толщины, без перекосов, шлаковых и других дефектов.

4.Требования к сборке

4.1.Поступающие на сборку детали должны быть очищены от стружки, загрязнений. Иметь клеймо ОТК и другие сопроводительные документы, удостоверяющие их качество.

4.2. Сборка должна производиться на участке, оборудованном приспособлениями, обеспечивающими точность, указанную в чертежах.

4.3.При сборке деталей не допускается применение прокладок, клиньев и прочих компенсаторов, не предусмотренных чертежами.

4.4.Все резьбовые соединения должны быть затянуты до отказа без перекоса сопрягаемых деталей. Все крепежные изделия не должны иметь повреждений.

5.Требования к декоративно-защитным покрытиям.

5.1.Поверхности, подлежащие окраске, должны быть очищены от масел, ржавчины, грязи и влаги, обезжирены и огрунтованы. Марка грунтовки выбирается заводом-изготовителем.

5.2.Элементы ворот должны быть огрунтованы только после проверки качества изготовления.

5.3.Огрантованные и окрашенные поверхности должны быть равными гладкими, без подтеков и не иметь отслоений.

5.4.Цвет защитно-декоративного покрытия определяется проектировщиками и согласовывается с заводом-изготовителем ворот.

6.Требования к маркировке

6.1.Маркировка наносится водостойкой краской по трафарету. Размер шрифта по ГОСТ 2930-62. При маркировании наносится условное обозначение ворот и штамп ОТК завода-изготовителя.

Ворота распашные ВР 3,6×3,6 – УХЛ 1 – 6 стр

851 × 579 пикс.     Открыть в новом окне

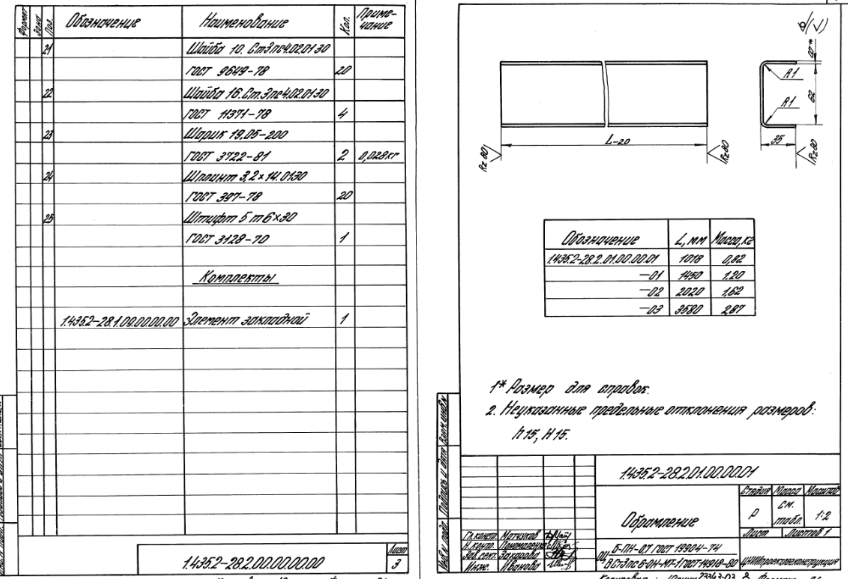

Обрамление – 7 стр

848 × 579 пикс.     Открыть в новом окне

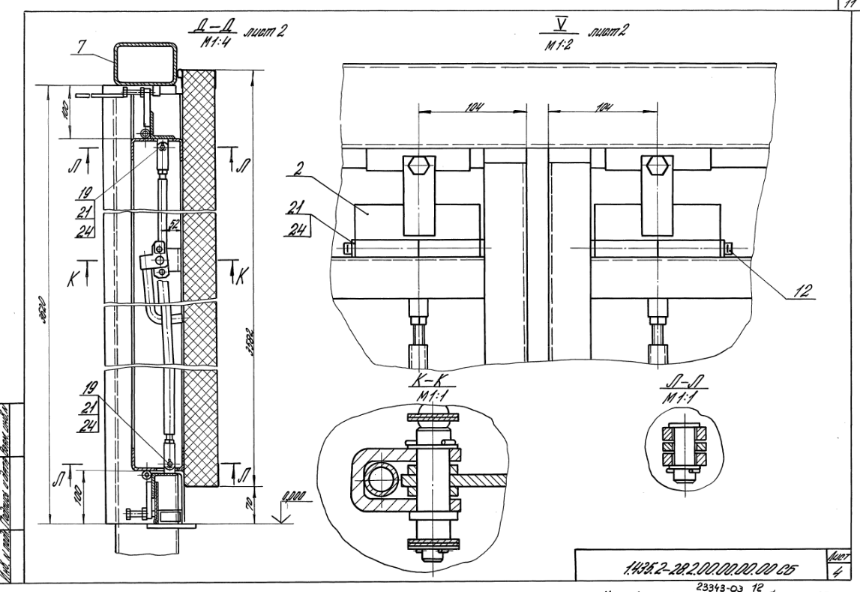

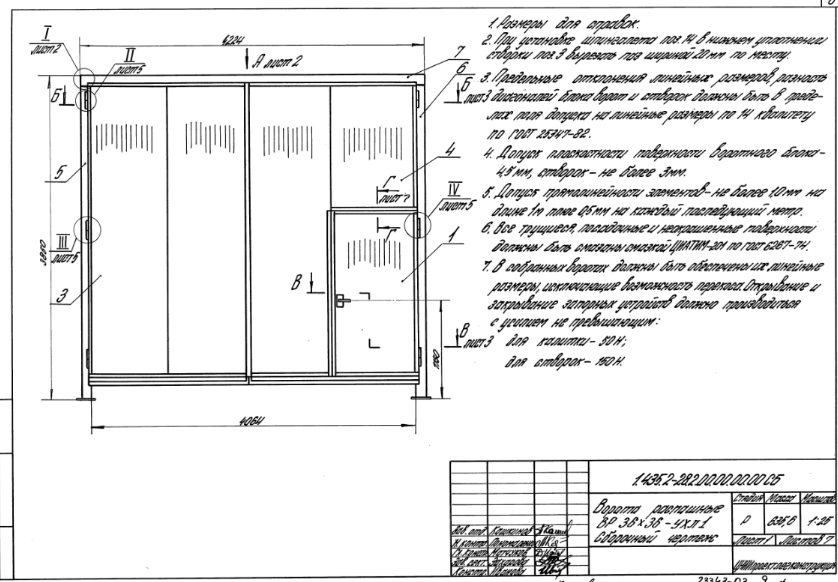

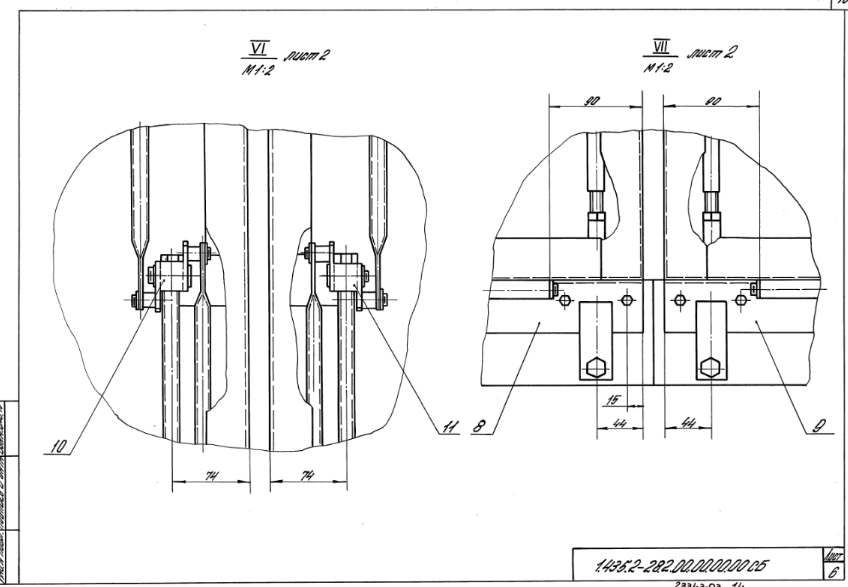

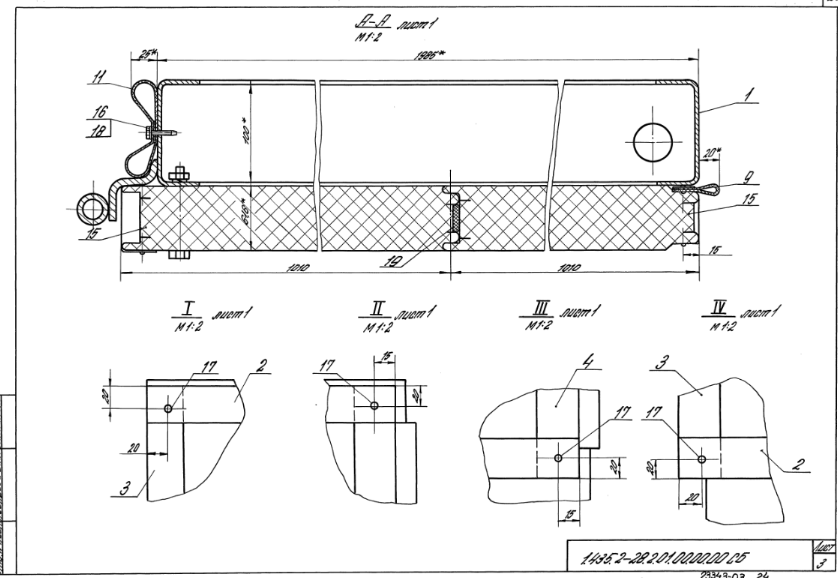

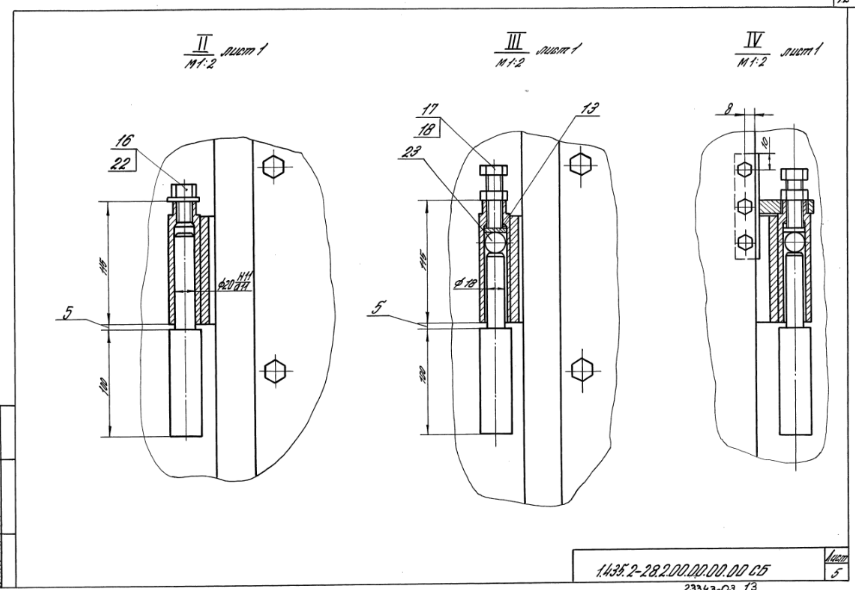

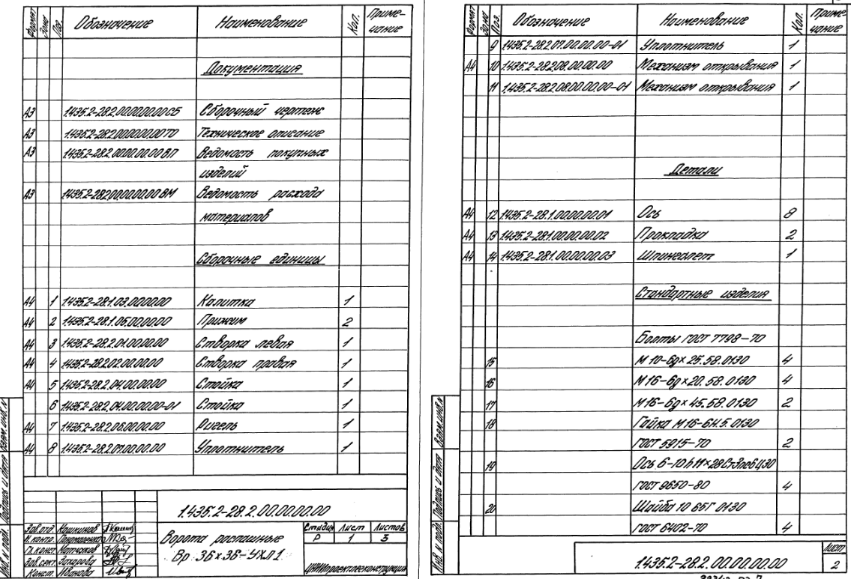

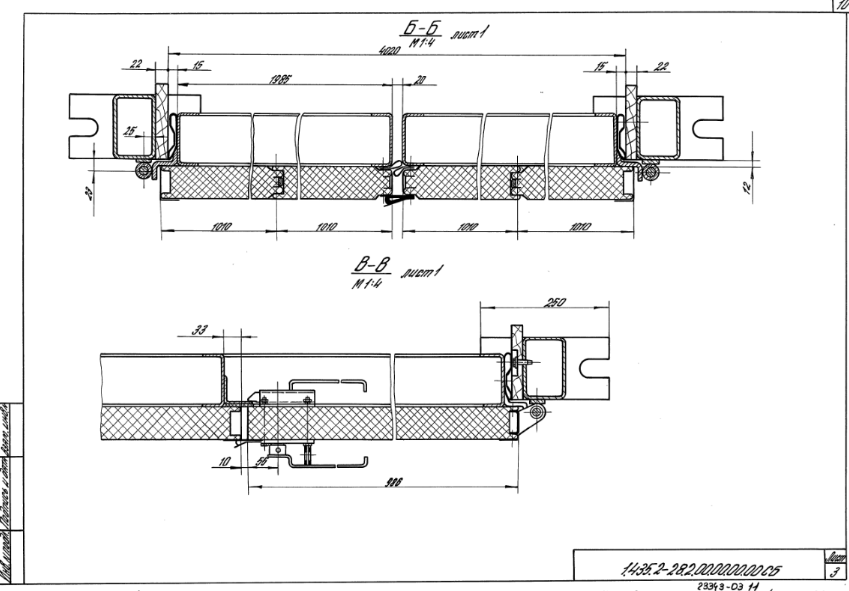

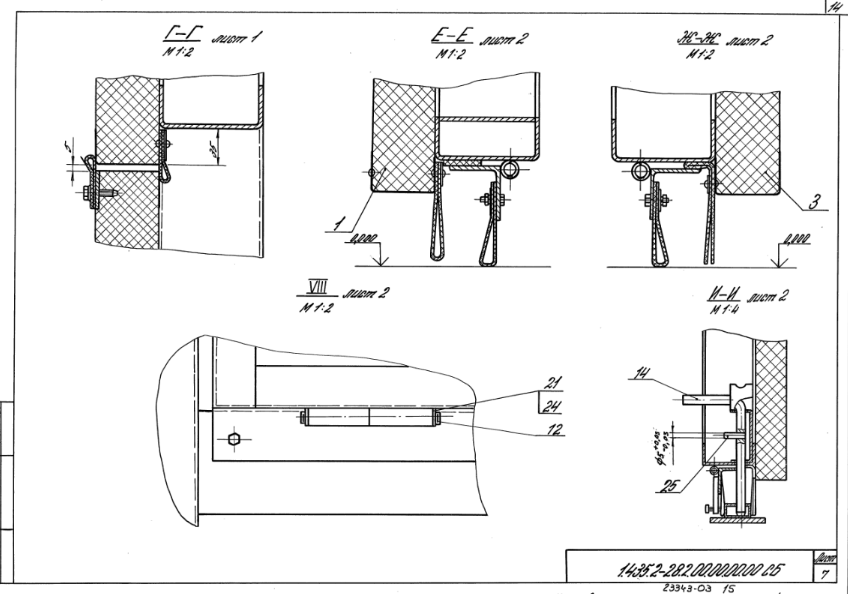

Ворота распашные ВР 3,6×3,6 – УХЛ 1. Сборочный чертеж – 8 стр

838 × 582 пикс.     Открыть в новом окне

849 × 581 пикс.     Открыть в новом окне

849 × 591 пикс.     Открыть в новом окне

862 × 592 пикс.     Открыть в новом окне

855 × 590 пикс.     Открыть в новом окне

848 × 587 пикс.     Открыть в новом окне

848 × 594 пикс.     Открыть в новом окне

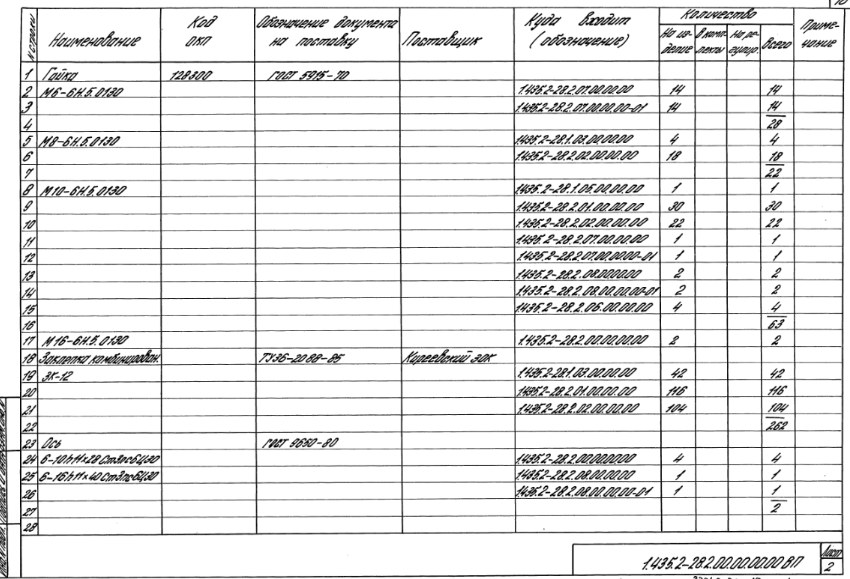

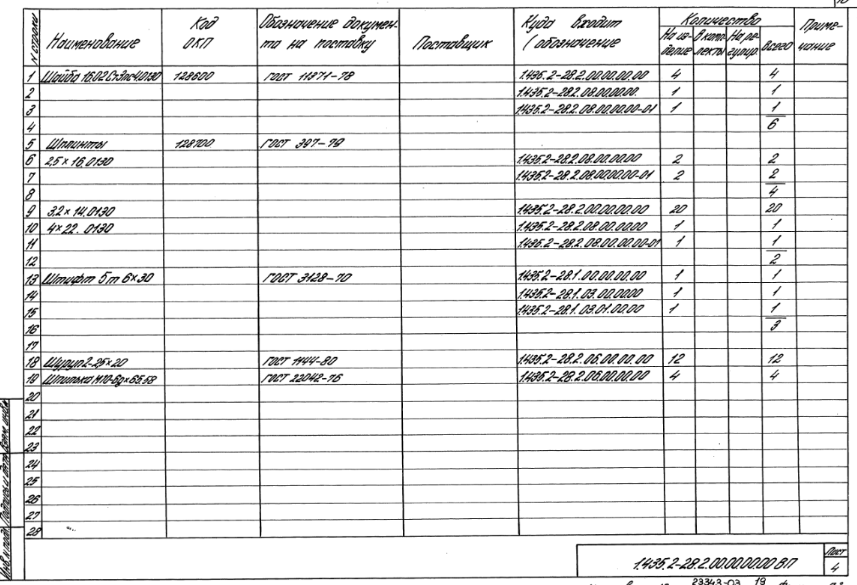

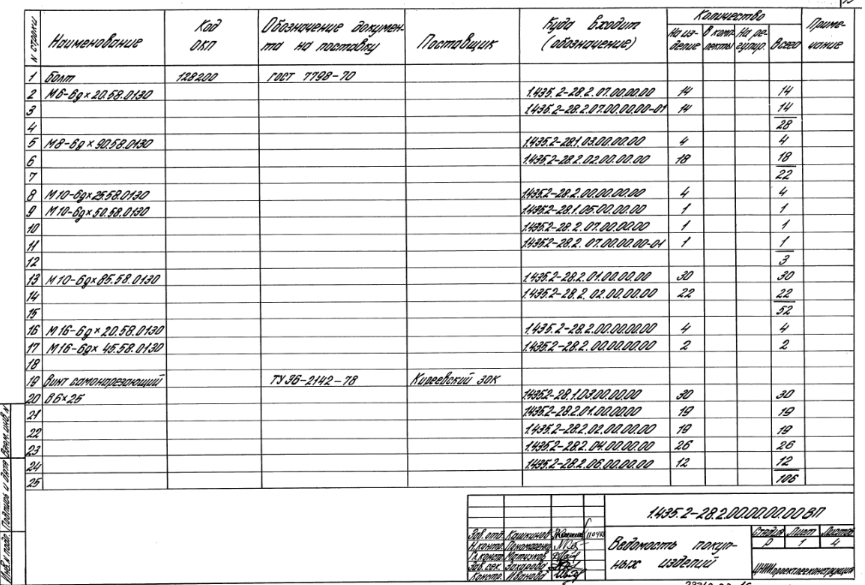

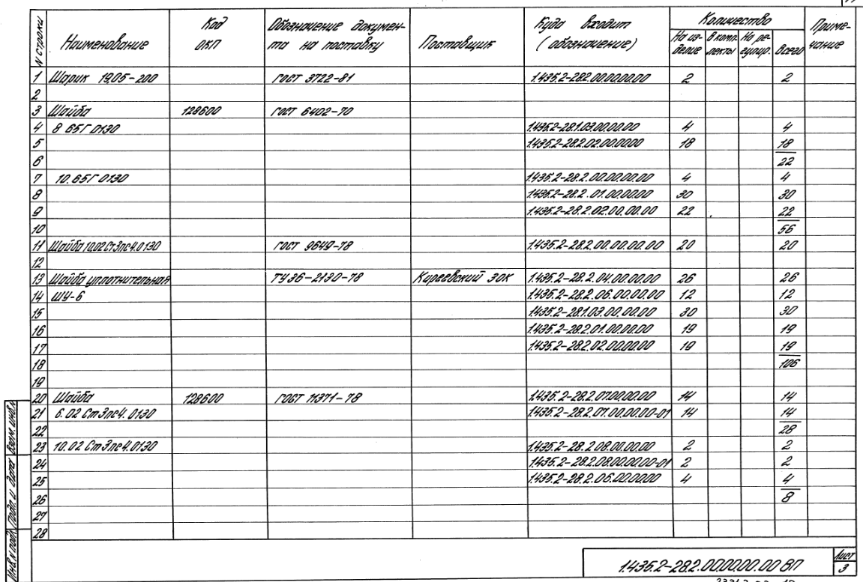

Ведомость покупных изделий – 15 стр

865 × 585 пикс.     Открыть в новом окне

850 × 579 пикс.     Открыть в новом окне

863 × 582 пикс.     Открыть в новом окне

857 × 585 пикс.     Открыть в новом окне

Створка левая – 19 стр

850 × 586 пикс.     Открыть в новом окне

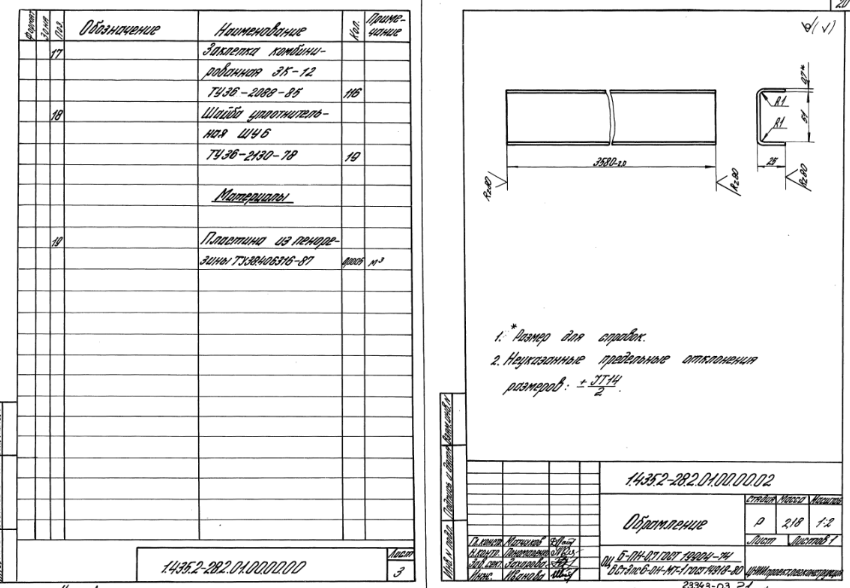

Обрамление – 20 стр

850 × 588 пикс.     Открыть в новом окне

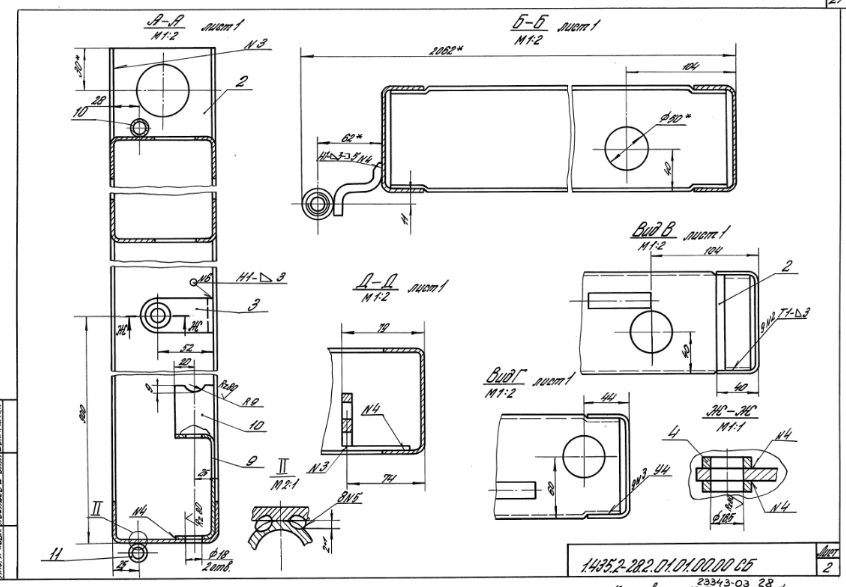

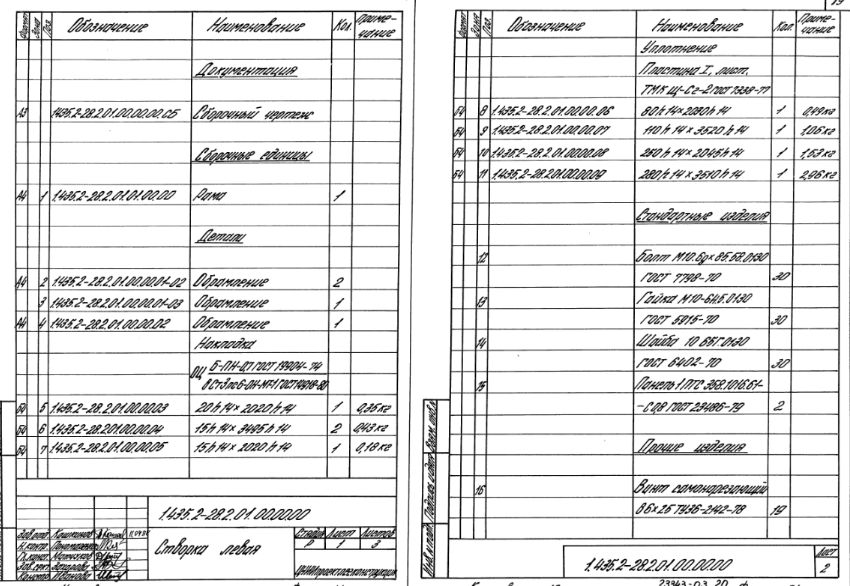

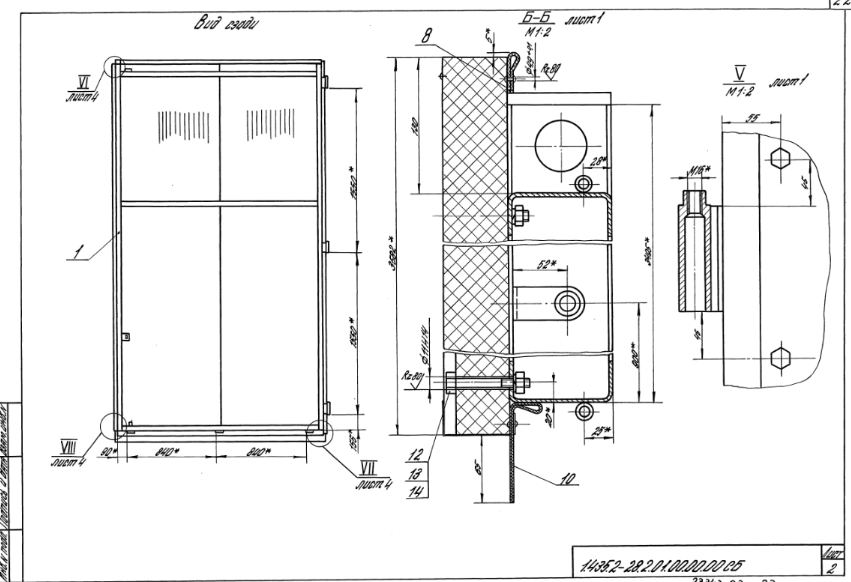

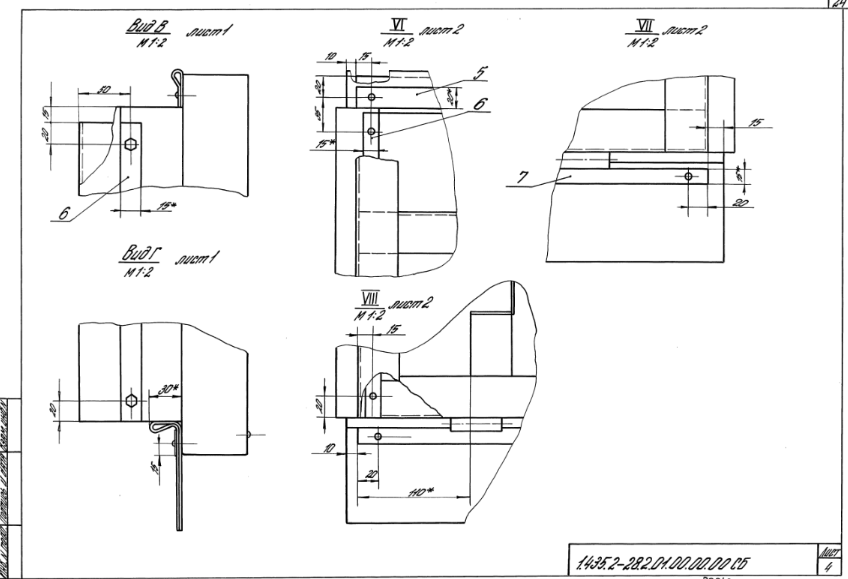

Створка левая. Сборочный чертеж – 21 стр

851 × 579 пикс.     Открыть в новом окне

851 × 582 пикс.     Открыть в новом окне

838 × 578 пикс.     Открыть в новом окне

848 × 579 пикс.     Открыть в новом окне

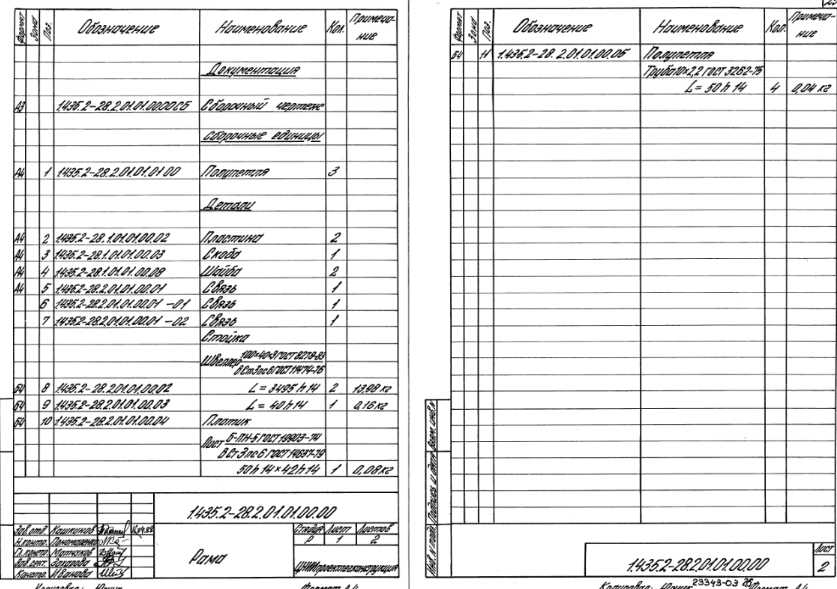

Рама – 25 стр

837 × 589 пикс.     Открыть в новом окне

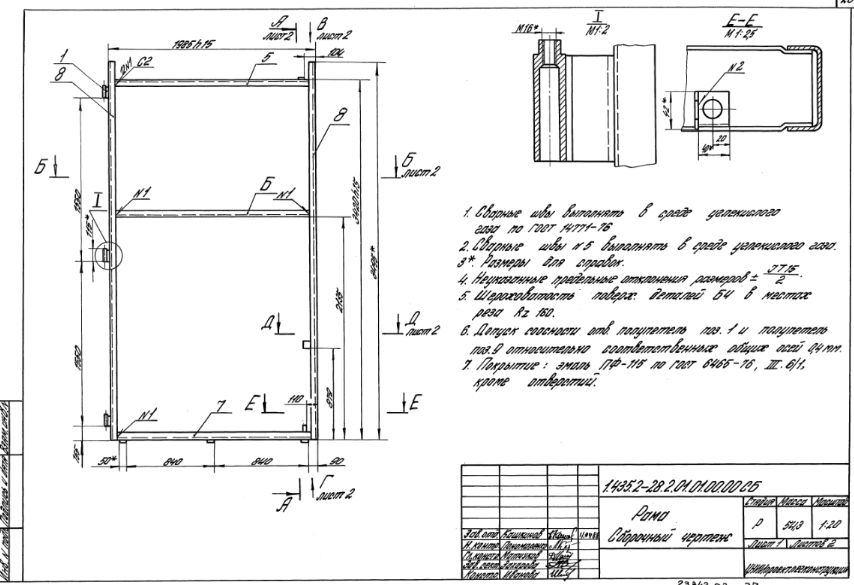

Рама. Сборочный чертеж – 26 стр

854 × 585 пикс.     Открыть в новом окне

846 × 587 пикс.     Открыть в новом окне

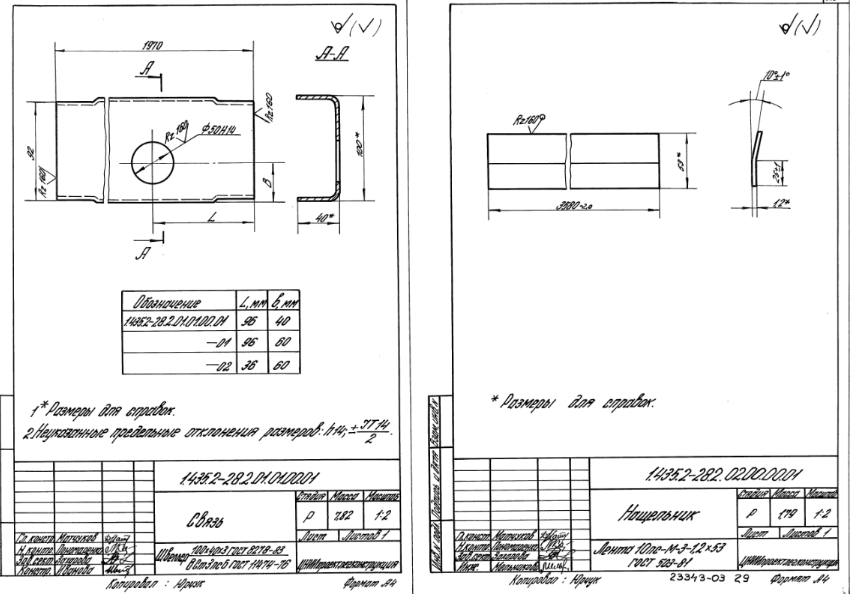

Связь; Нащельник – 28 стр

864 × 604 пикс.     Открыть в новом окне

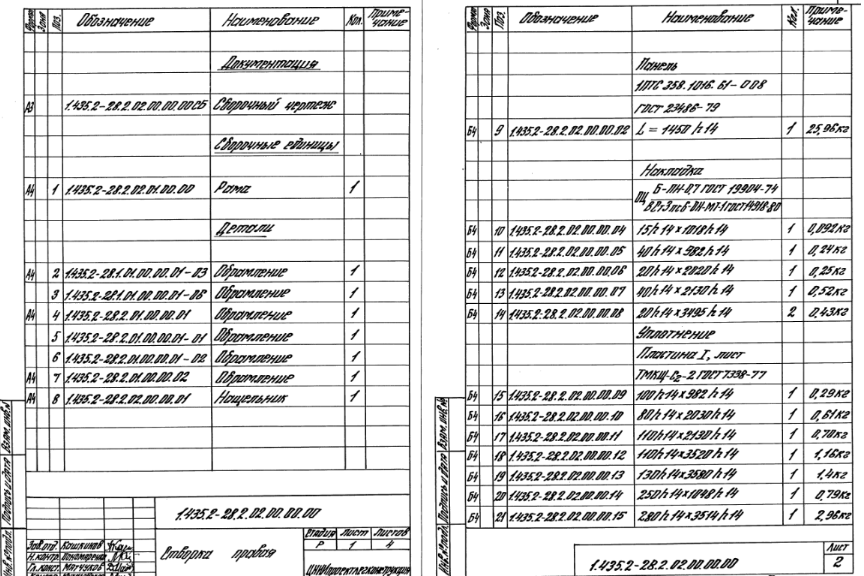

Створка правая – 29 стр

864 × 576 пикс.     Открыть в новом окне

860 × 579 пикс.     Открыть в новом окне

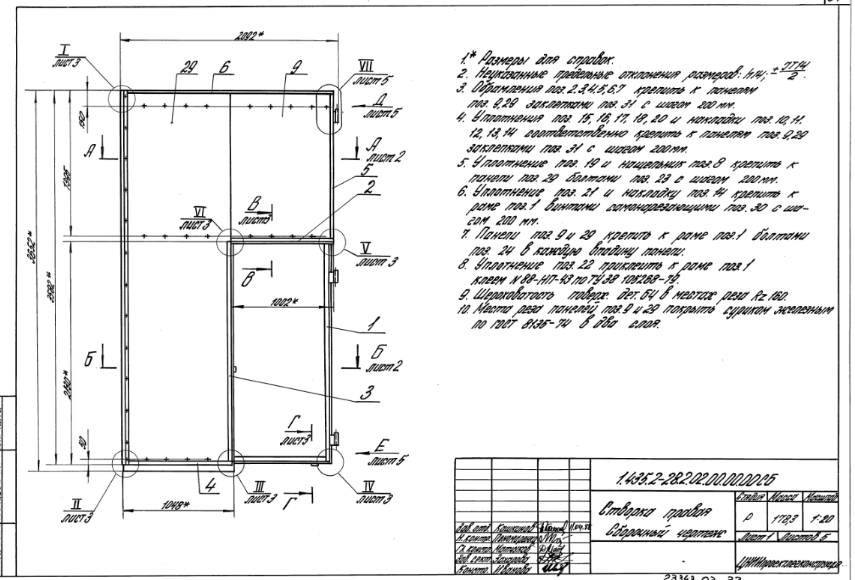

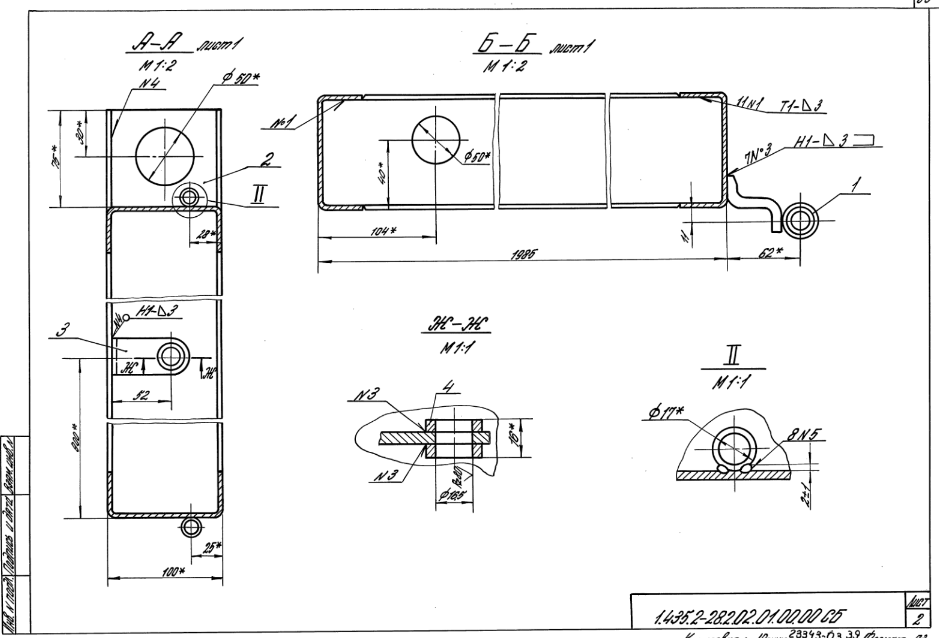

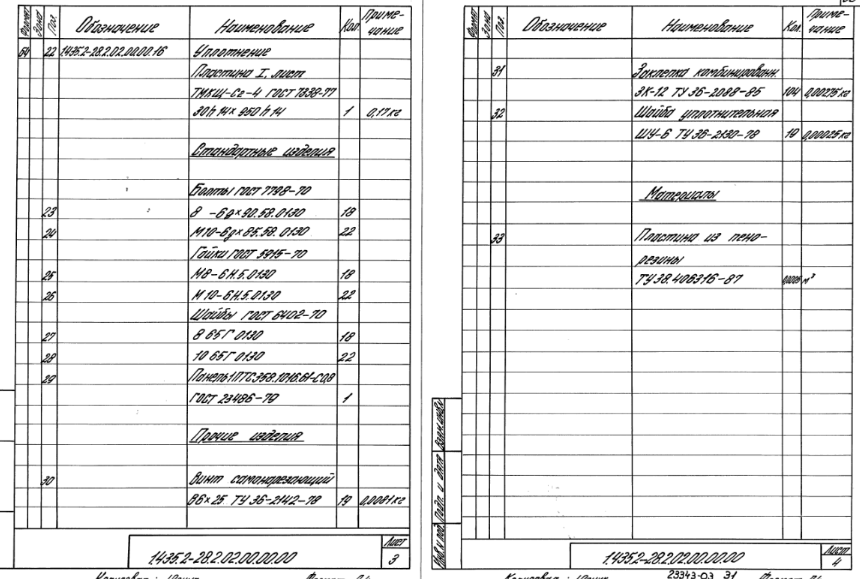

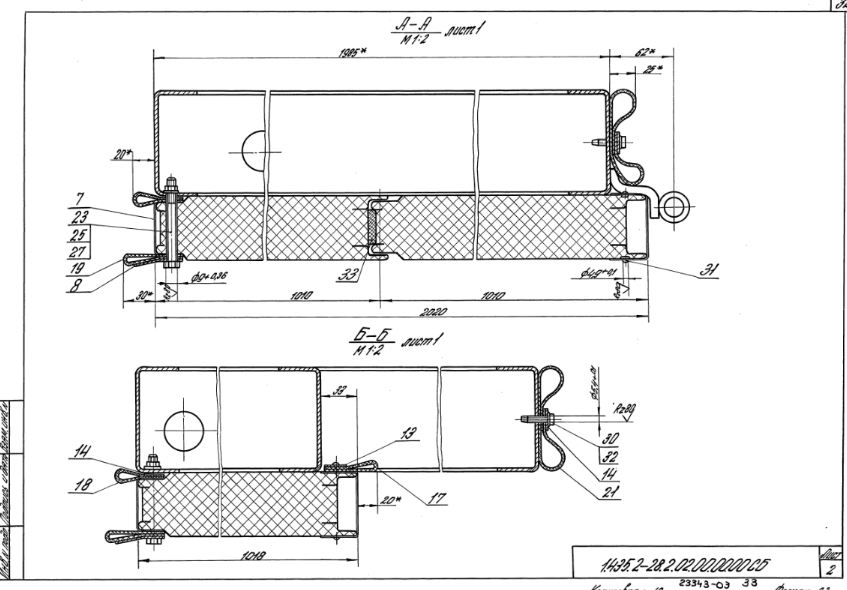

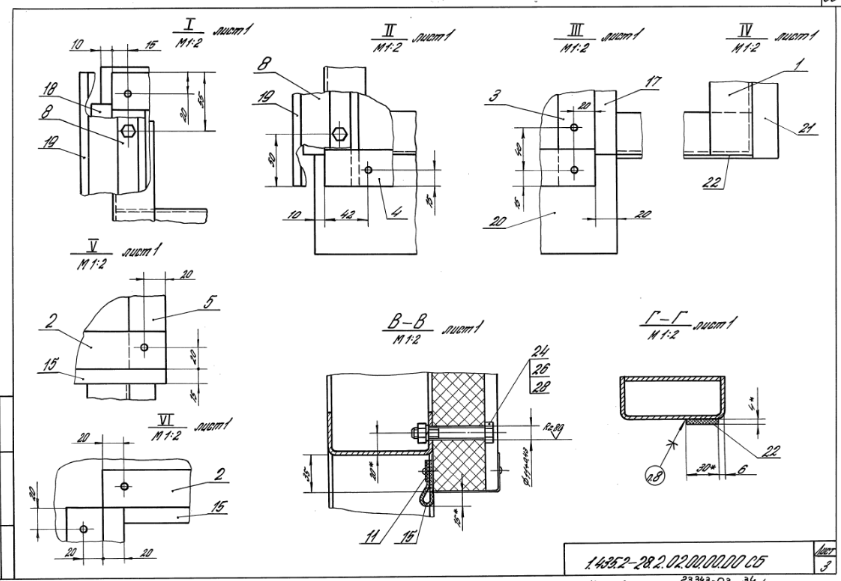

Створка правая. Сборочный чертеж – 31 стр

855 × 580 пикс.     Открыть в новом окне

847 × 590 пикс.     Открыть в новом окне

841 × 581 пикс.     Открыть в новом окне

858 × 586 пикс.     Открыть в новом окне

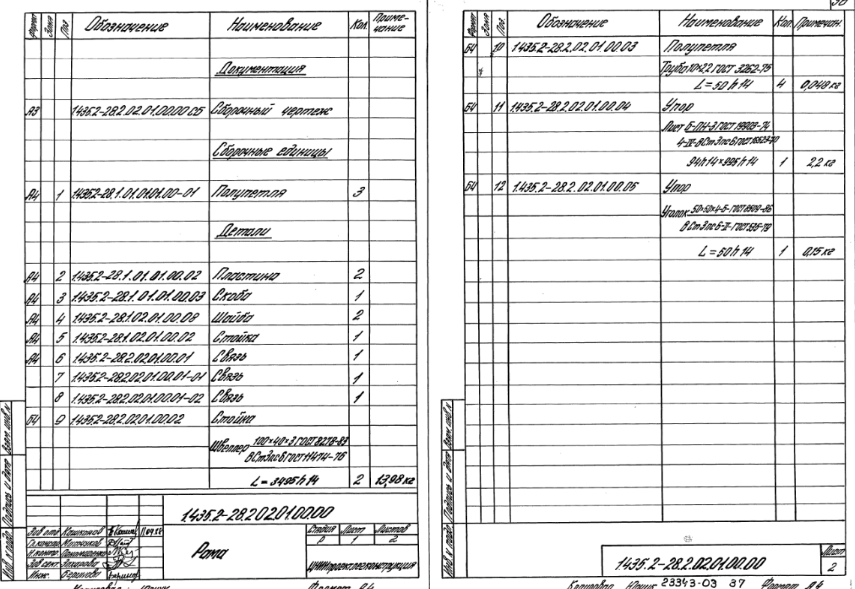

Рама – 36 стр

855 × 589 пикс.     Открыть в новом окне

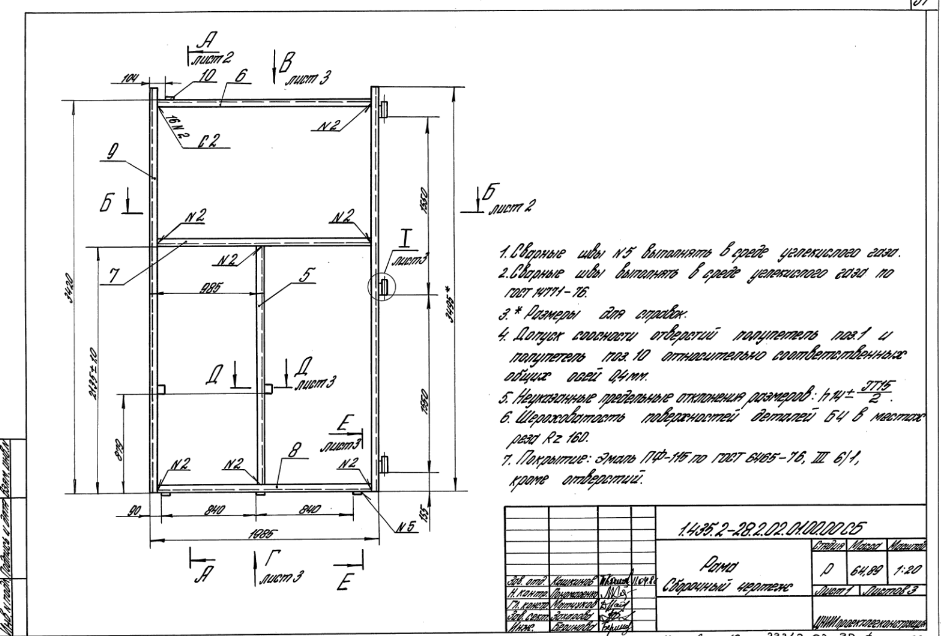

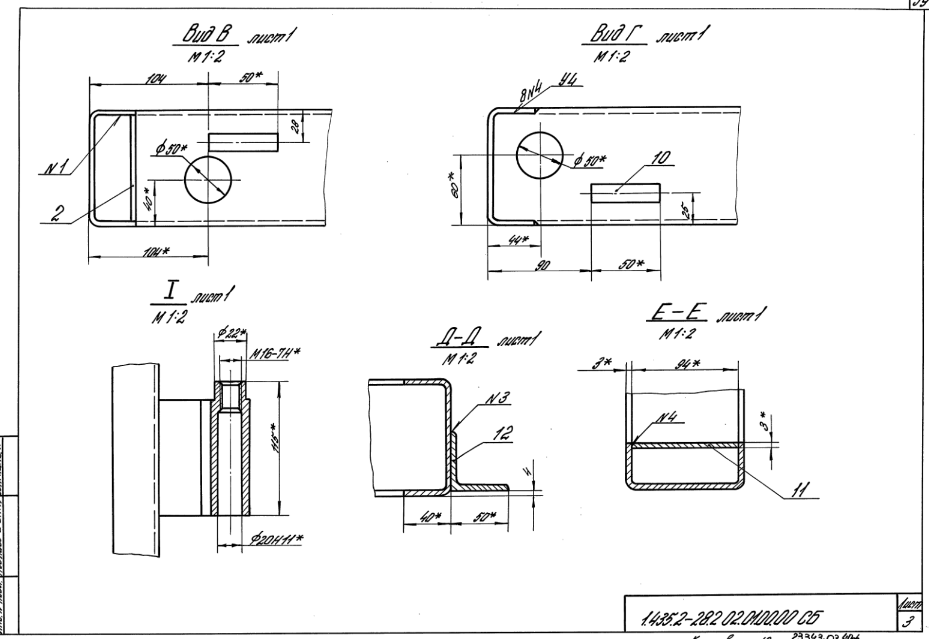

Рама. Сборочный чертеж – 37 стр

944 × 636 пикс.     Открыть в новом окне

939 × 638 пикс.     Открыть в новом окне

929 × 639 пикс.     Открыть в новом окне

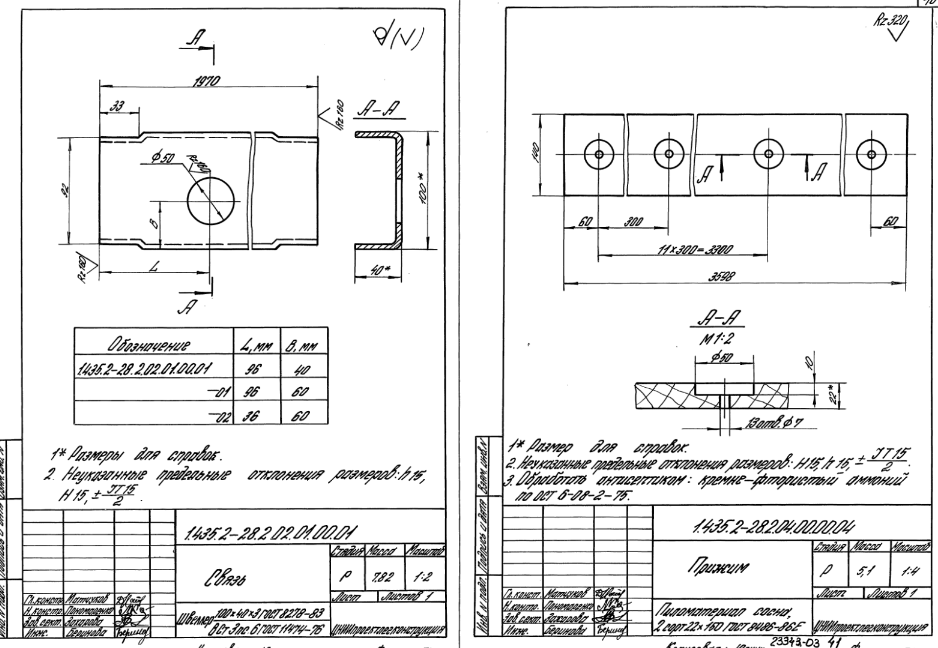

Связь; Прижим – 40 стр

938 × 648 пикс.     Открыть в новом окне

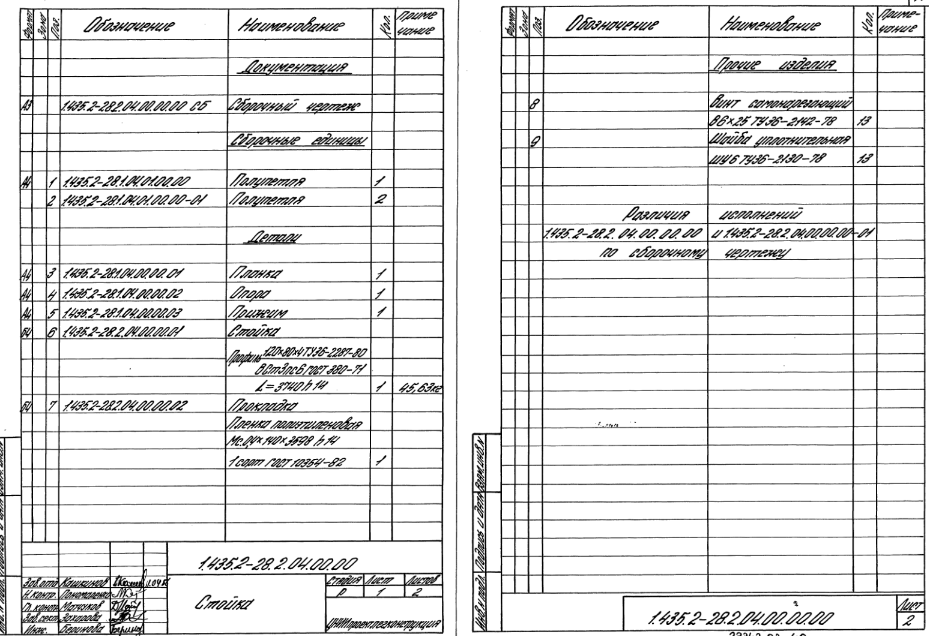

Стойка – 41 стр

929 × 636 пикс.     Открыть в новом окне

Ригель – 42 стр

930 × 646 пикс.     Открыть в новом окне

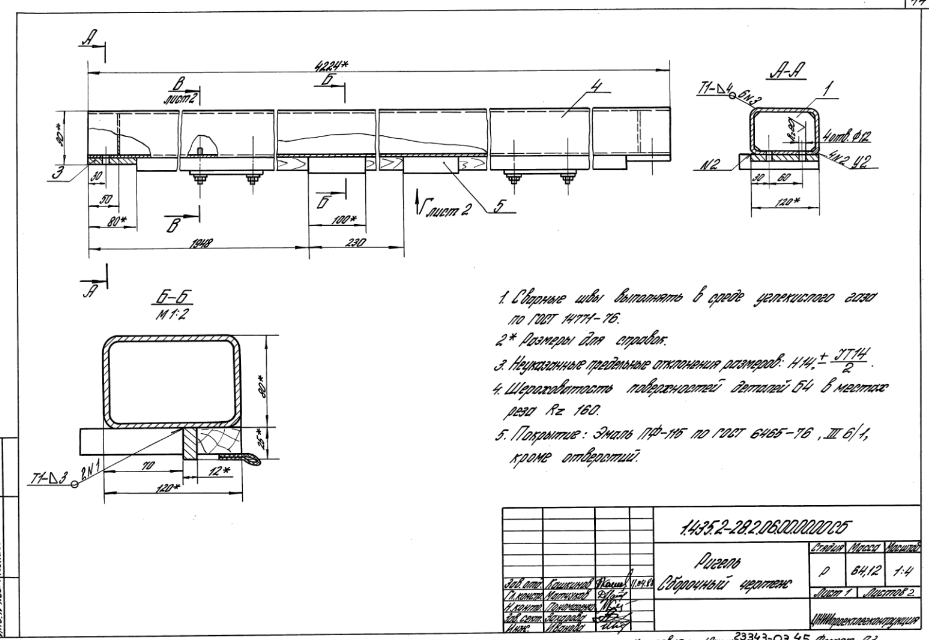

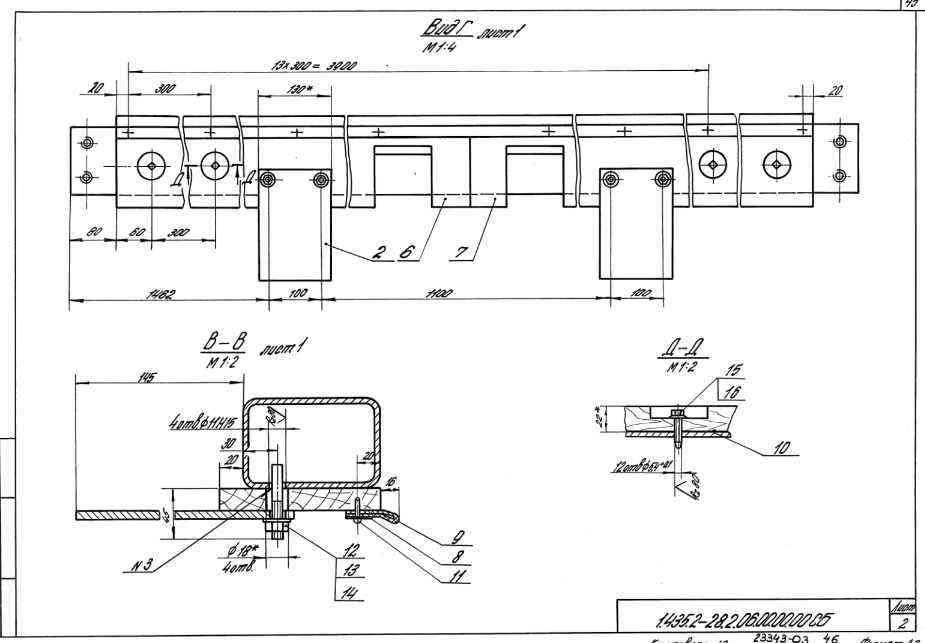

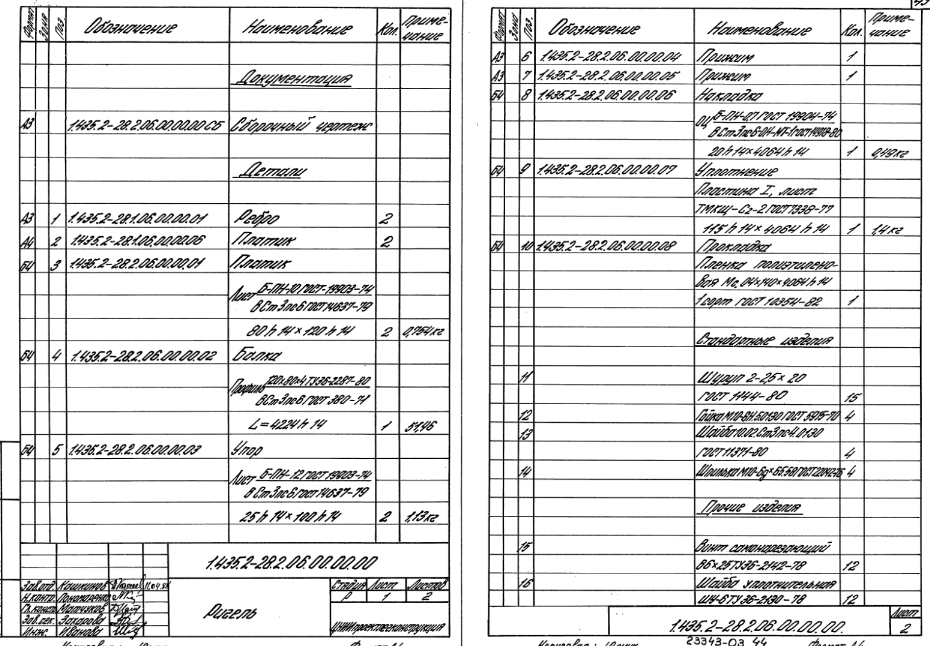

Ригель. Сборочный чертеж – 43 стр

929 × 640 пикс.     Открыть в новом окне

925 × 643 пикс.     Открыть в новом окне

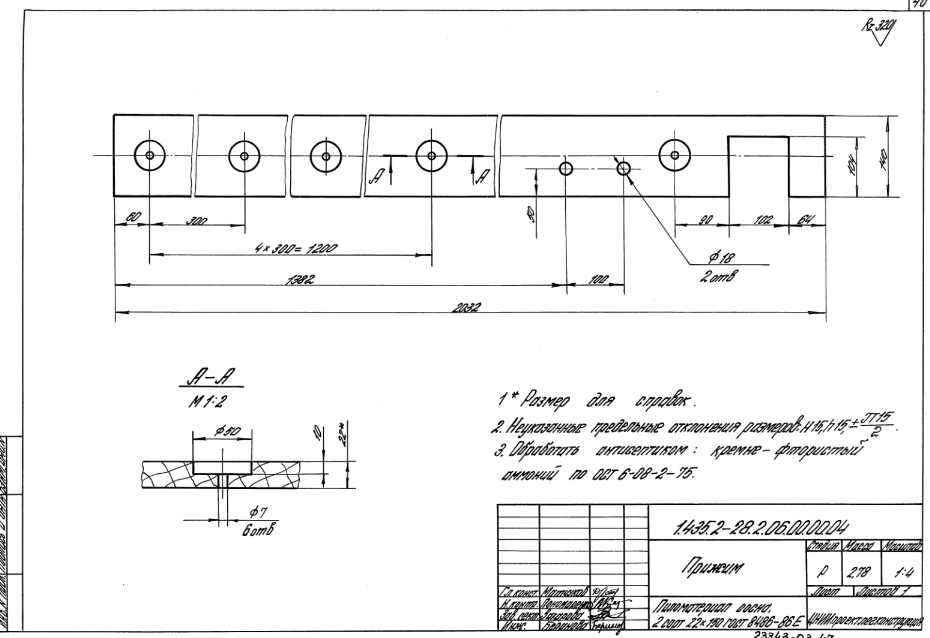

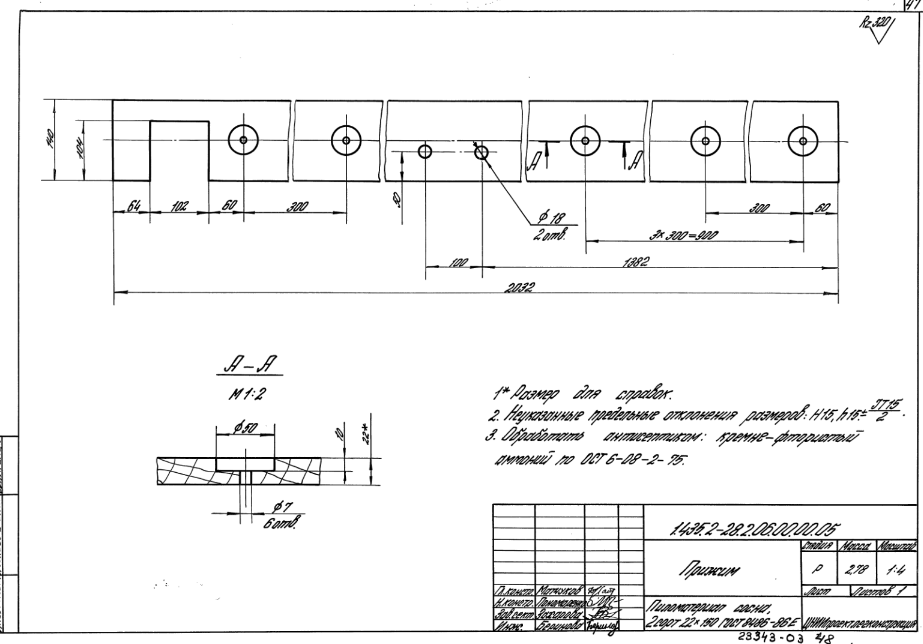

Прижим – 46 стр

930 × 638 пикс.     Открыть в новом окне

Прижим – 47 стр

923 × 644 пикс.     Открыть в новом окне

Уплотнитель; Остов - 48 стр

940 × 634 пикс.     Открыть в новом окне

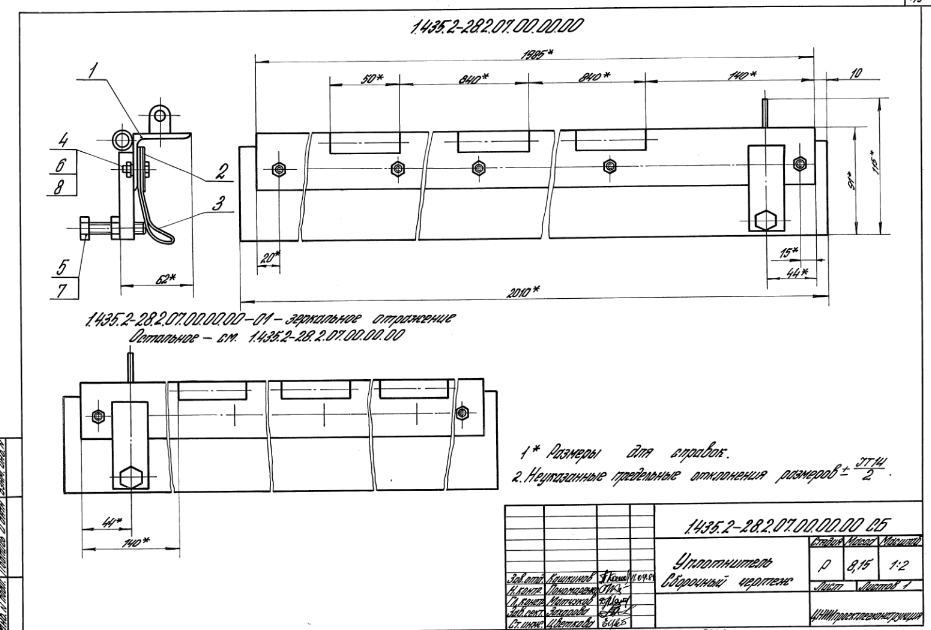

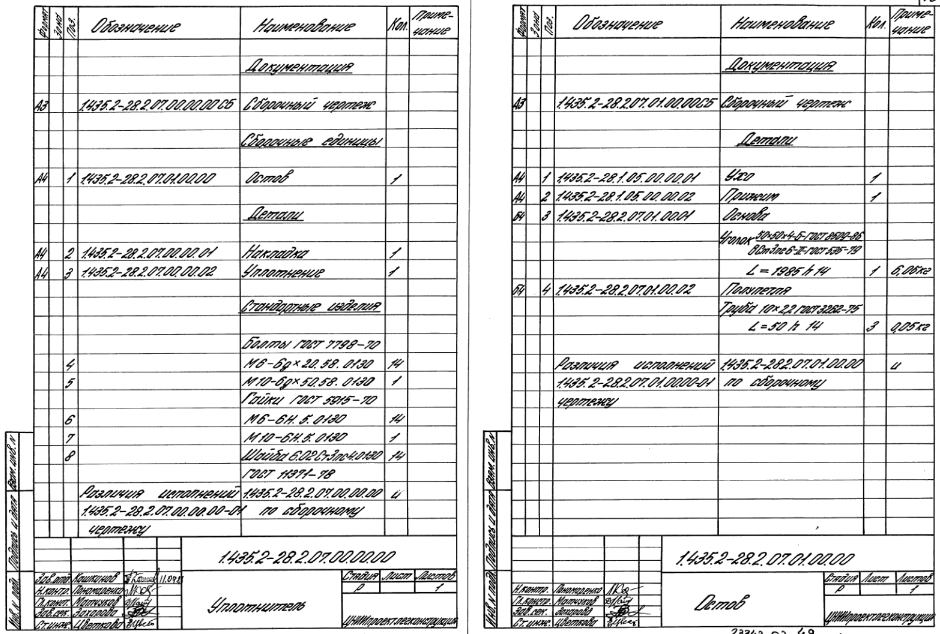

Уплотнитель. Сборочный чертеж – 49 стр

931 × 630 пикс.     Открыть в новом окне

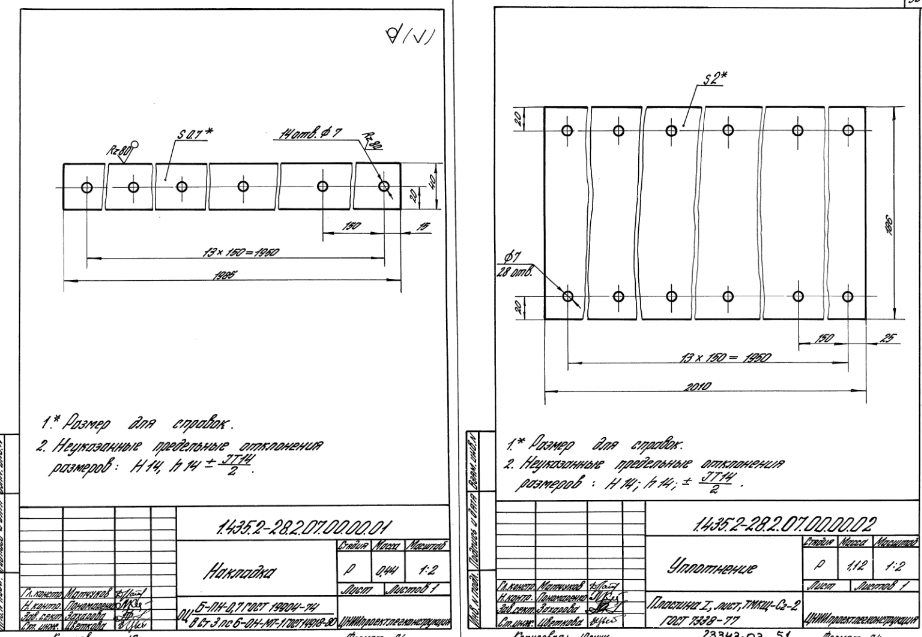

Накладка; Уплотнение – 50 стр

922 × 637 пикс.     Открыть в новом окне

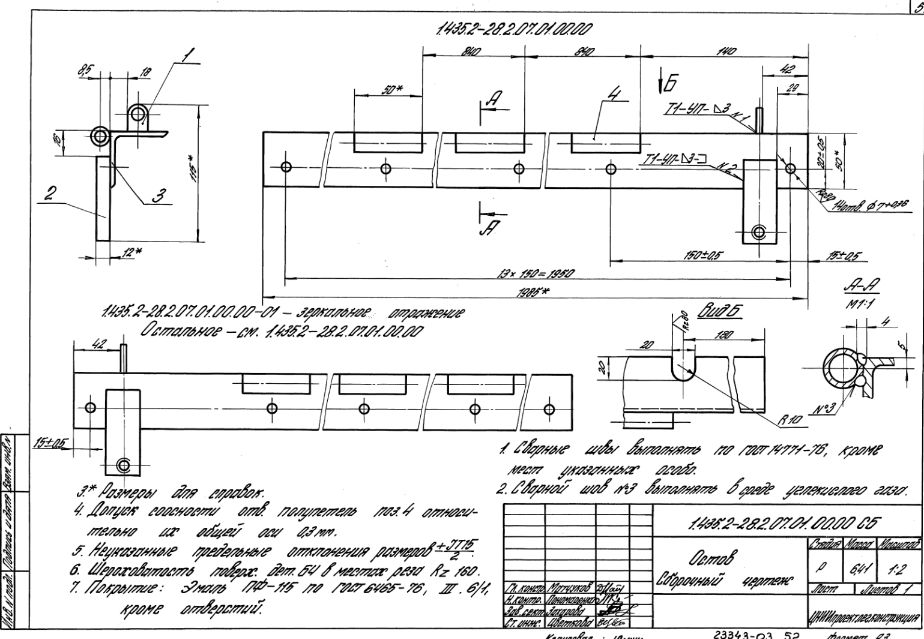

Остов. Сборочный чертеж – 51 стр

924 × 639 пикс.     Открыть в новом окне

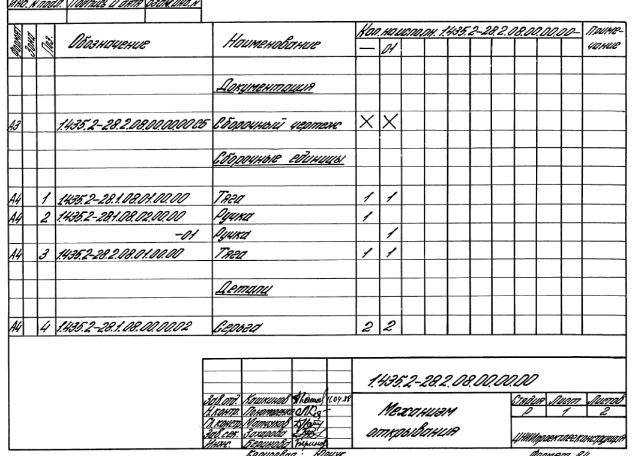

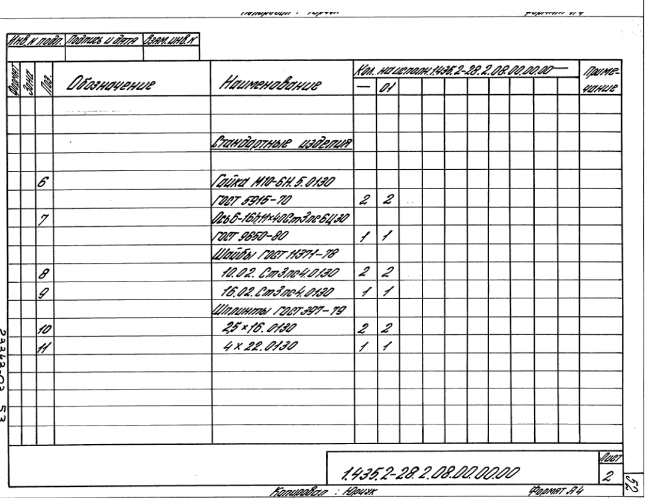

Механизм открывания – 52 стр

633 × 456 пикс.     Открыть в новом окне

645 × 498 пикс.     Открыть в новом окне

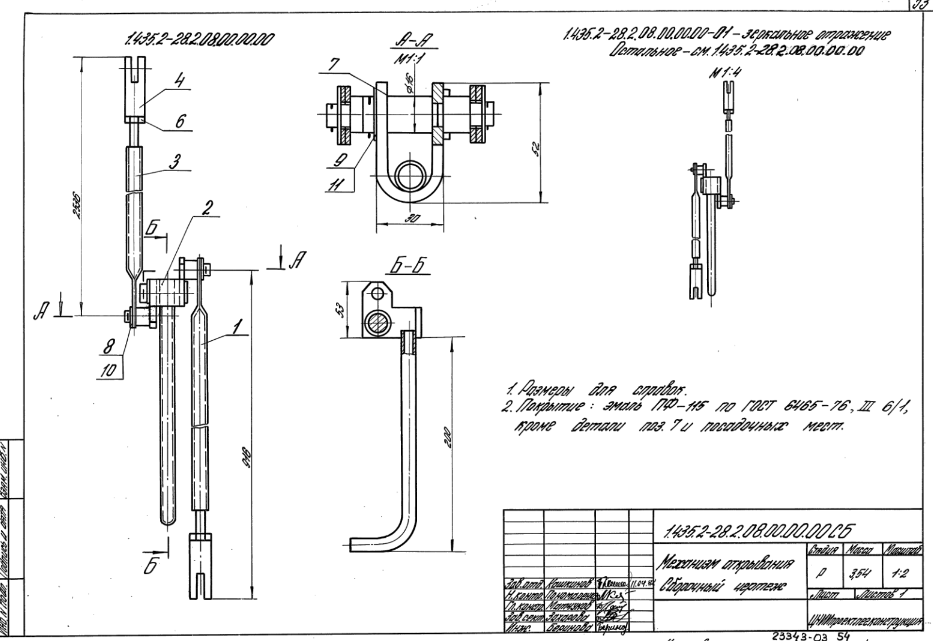

Механизм открывания. Сборочный чертеж – 53 стр

933 × 641 пикс.     Открыть в новом окне

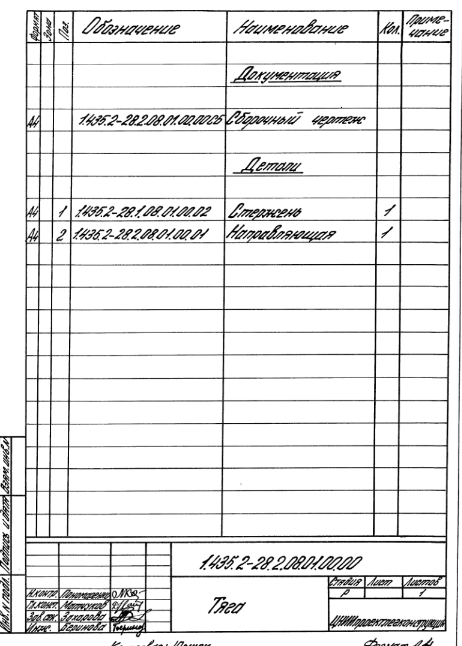

Тяга – 54 стр

462 × 646 пикс.     Открыть в новом окне

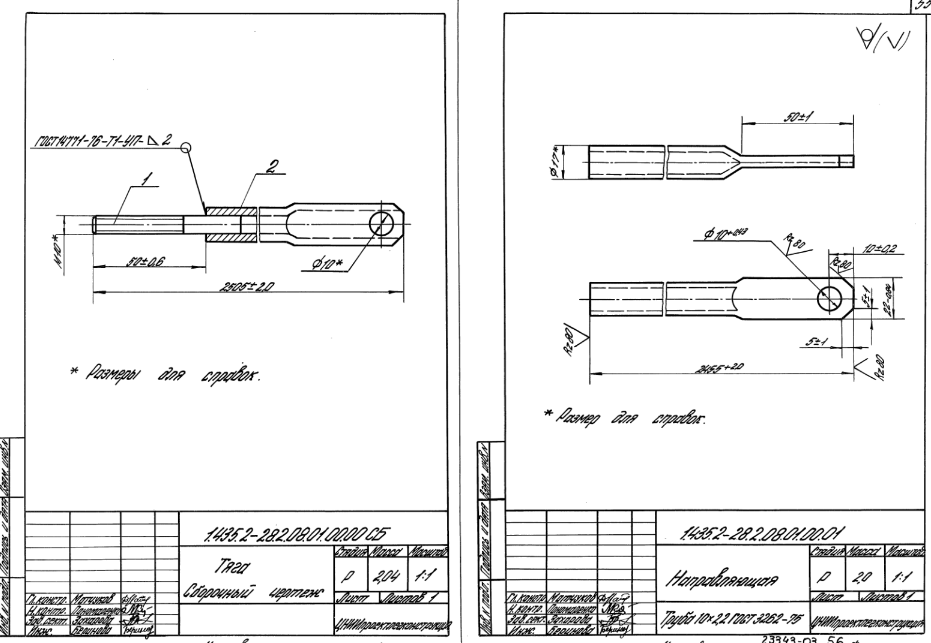

Тяга. Сборочный чертеж; Направляющая – 55 стр

931 × 643 пикс.     Открыть в новом окне

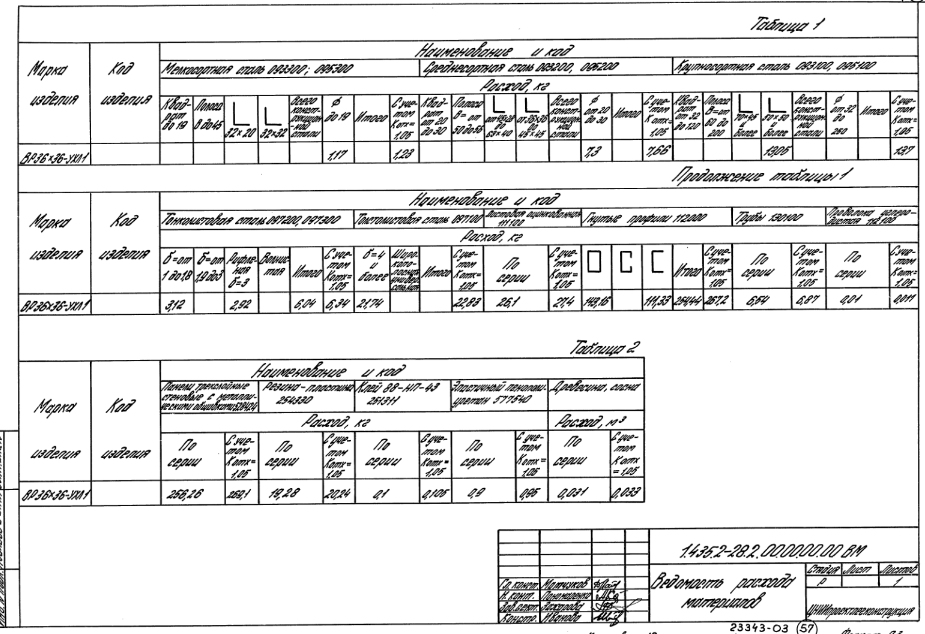

Ведомость расхода материалов – 56 стр

925 × 634 пикс.     Открыть в новом окне
