Серия 1.435.2-28 Ворота распашные для районов с температурой наружного воздуха ниже минус 40 °С. Выпуск 3 Ворота распашные складчатые для проема 4,2х4,2 м.
Описание
Рабочие чертежи

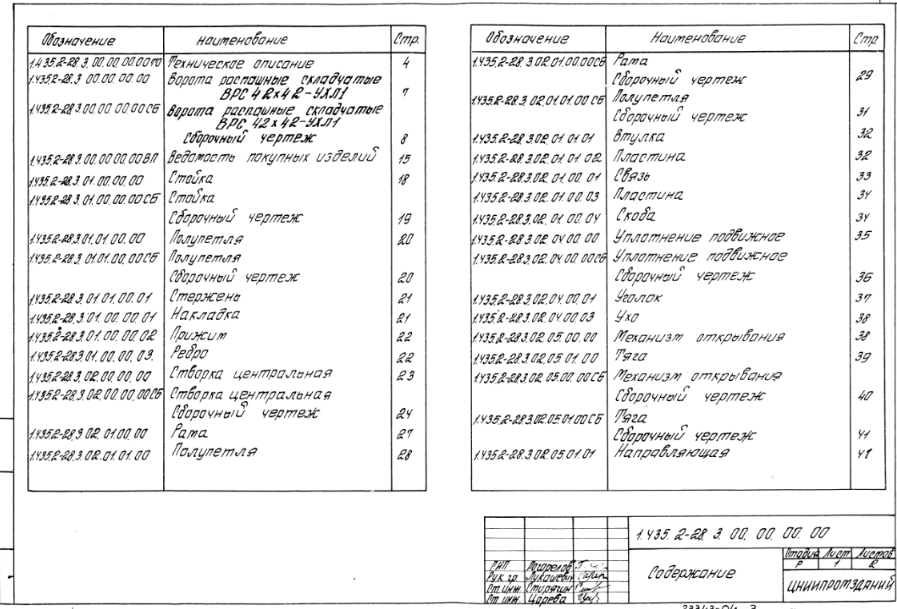

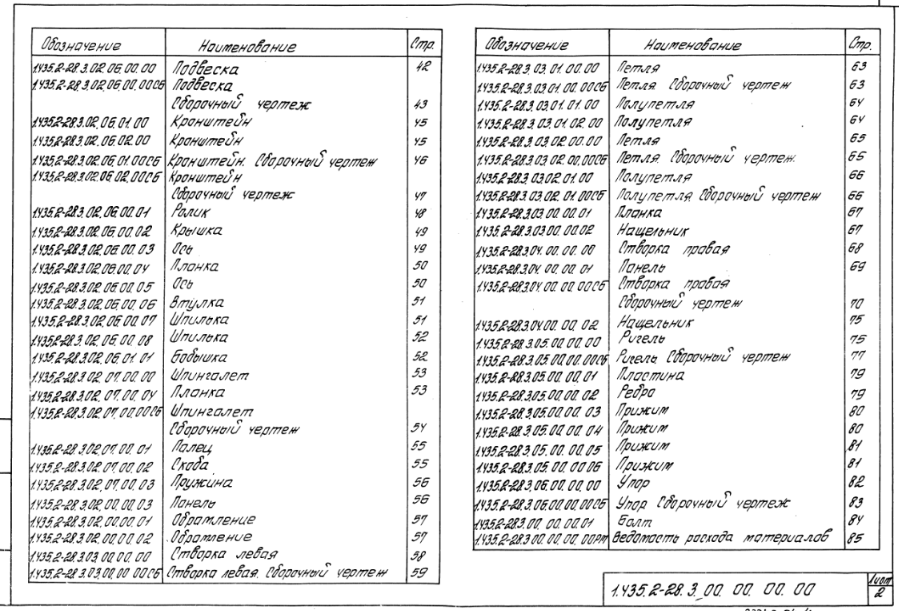

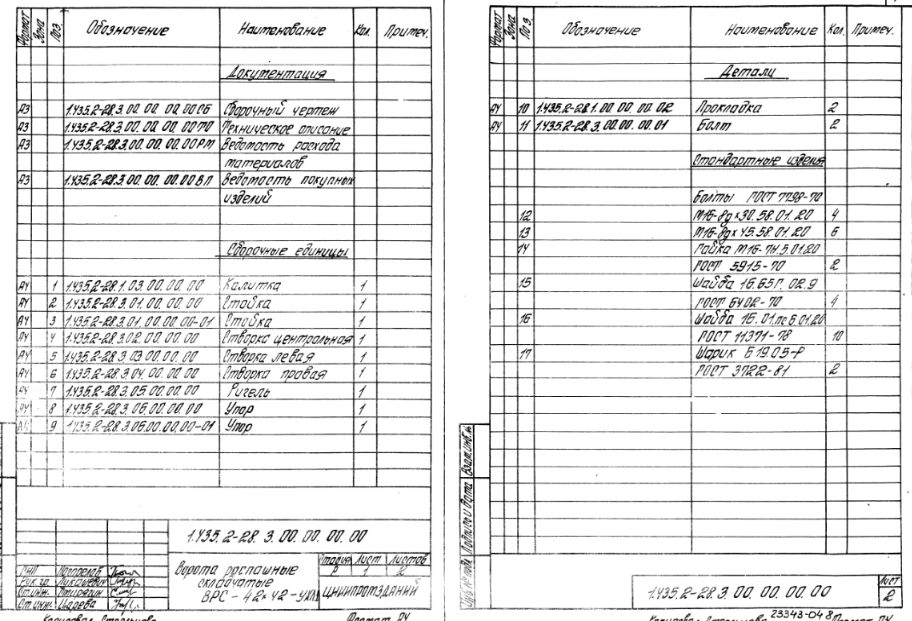

Содержание – 2 стр
 |
|
| 897 × 609 пикс. Открыть в новом окне | |
 |
|
| 899 × 611 пикс. Открыть в новом окне | |
Техническое описание - 4 стр
1.Требования к конструкции
1.1.Назначение и область применения ворот, их технические данные, расшифровка маркировки, описание изделия и его составных частей, принцип работы, комплект поставки, указания по монтажу, эксплуатации, транспортированию и хранению, а также архитектурно-строительные решения приведены в выпуске 0 настоящей серии.
1.2.Ворота распашные из трехслойных металлических панелей должны изготавливаться по рабочим чертежам серии 1.435.2-28 в соответствии с настоящим техническим описанием и ТУ 36-2766-85.
1.3.Створка полотна должны открываться свободно без заеданий и должны быть снабжены ручными механизмами открывания и закрывания, обеспечивающими надежную фиксацию створок в их закрытом и открытом положениях.
1.4.Сопротивление теплопередаче полотна должно быть не менее
1.4.Сопротивление теплопередаче полотна должна быть не менее
1.5.Воздухонипроницаемость ворот должна быть не более
1.6.Все металлические поверхности должны иметь защитно-декоративное покрытие.
1.7.Конструкция ворот должна подвергаться следующим испытаниям:
- типовым – при подготовке производства или изменения конструкции ворот по утвержденной программе и методике испытаний, разработанной заводом-изготовителем;
- приемно-сдаточным – при серийном и массовом производстве – по техническому описанию.
1.8.Завод-изготовитель должен изготовить и испытать опытные образцы ворот в точном соответствии с чертежами и техническим описанием. Серийное или массовое производство ворот разрешается только после утверждения акта испытания опытных образцов с выводами, характеризующими качество изготовления и стабильность работы ворот.
2.Требования к материалам
2.1.Качество материалов должно соответствовать требованиям государственных или отраслевых стандартов, или технических условий. Соответствие применяемых материалов предъявленным требованиям должно подтверждаться стандартами заводов-поставщиков, а при их отсутствии- данными испытаний заводской лаборатории.
3.Требование к деталям
3.1.Заготовки из фасонного проката должны быть очищены от загрязнений, коррозии и заусенцев любым способом, не ухудшающим структуру металла и не понижающие прочность деталей.
3.2.В металлических деталях, имеющих механически обработанные поверхности, чистота обработки должна соответствовать классу чистоты, указанному в чертежах и выполняться в соответствии с ГОСТ 2789-73.
Для деталей, с чистотой обработки не указанной в чертежах, чистота поверхности должна быть не ниже R=80 по ГОСТ 2789-73. Риски и царапины на поверхностях этих деталей не допускаются. Острые кромки должны быть притуплены.
3.3.Неуказанные в чертежах предельные отклонения размеров
по ГОСТ 25347-82
по ГОСТ 25347-823.4.Непрямолинейность линейных элементов должна быть не более 1 мм на длине 1 м и 2 мм на всей длине.
3.5.Технология изготовления деталей и сборочных единиц ворот должна обеспечить их взаимозаменяемость.
3.6.Детали, изготовленные из резины не должны иметь вмятин, надрывов и более одной склейки по длине детали.
3.7.Сварные швы должны быть равной толщины, без перекосов, шлаковых и других дефектов.
4.Требования к сборке
4.1.Поступающие на сборку детали должны быть очищены от стружки, загрязнений. Иметь клеймо ОТК и другие сопроводительные документы, удостоверяющие их качество.
4.2. Сборка должна производиться на участке, оборудованном приспособлениями, обеспечивающими точность, указанную в чертежах.
4.3.При сборке деталей не допускается применение прокладок, клиньев и прочих компенсаторов, не предусмотренных чертежами.
4.4.Все резьбовые соединения должны быть затянуты до отказа без перекоса сопрягаемых деталей. Все крепежные изделия не должны иметь повреждений.
4.5.Допускаемые отклонения габаритных размеров обрамления ворот ±5 мм, косоугольность проема ворот и полотна допускается в пределах поля допуска
на линейные размеры по ГОСТ 11472-69. Непрямолинейность полотна и опоры ригеля не должна быть более 1,5 мм на первый метр длины плюс 0,5 мм на каждый последующий метр.
на линейные размеры по ГОСТ 11472-69. Непрямолинейность полотна и опоры ригеля не должна быть более 1,5 мм на первый метр длины плюс 0,5 мм на каждый последующий метр.4.6.Подшипники перед сборкой промыть в горячем минеральном масле или бензине, а после установки в узле, смазать консистентной смазкой ЦИАТИМ-201 ГОСТ 6267-74.
4.7.Все трущиеся, посадочные и неокрашенные поверхности должны быть смазаны солидолом жировым Ж по ГОСТ 1033-79.
5.Требования к декоративно-защитным покрытиям.
5.1.Поверхности, подлежащие окраске, должны быть очищены от масел, ржавчины, грязи и влаги, обезжирены и огрунтованы. Марка грунтовки выбирается заводом-изготовителем.
5.2.Элементы ворот должны быть огрунтованы только после проверки качества изготовления.
5.3.Огрунтованные и окрашенные поверхности должны быть равными гладкими, без подтеков и не иметь отслоений.
5.4.Цвет защитно-декоративного покрытия определяется проектировщиками и согласовывается с заводом-изготовителем ворот.
6.Требования к маркировке
Маркировка наносится водостойкой краской по трафарету. Размер шрифта по ГОСТ 2930-62. При маркировании наносится условное обозначение ворот и штамп ОТК завода-изготовителя.
Ворота распашные складчатые ВРС 4,2×4,2-УХЛ1 – 7 стр
 |
|
| 912 × 621 пикс. Открыть в новом окне | |

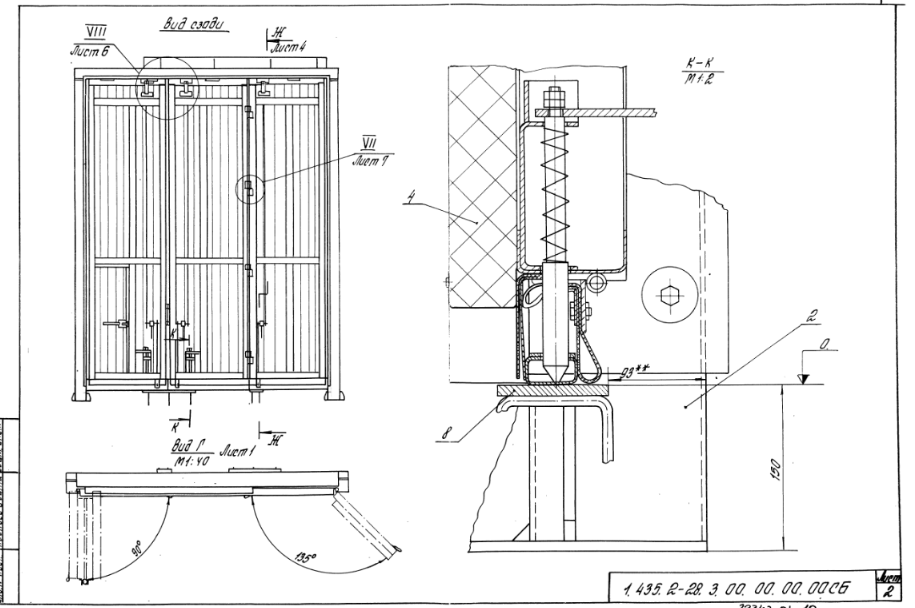

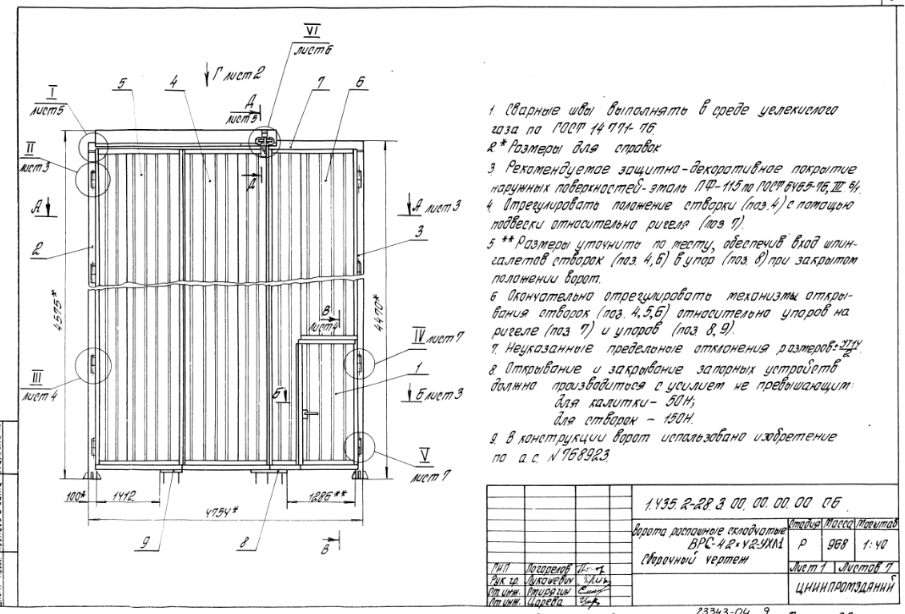

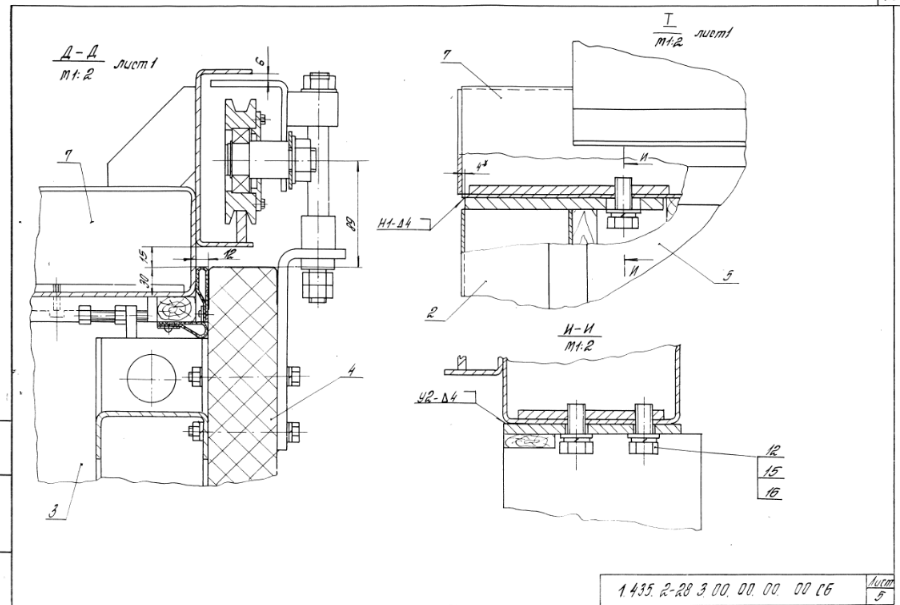

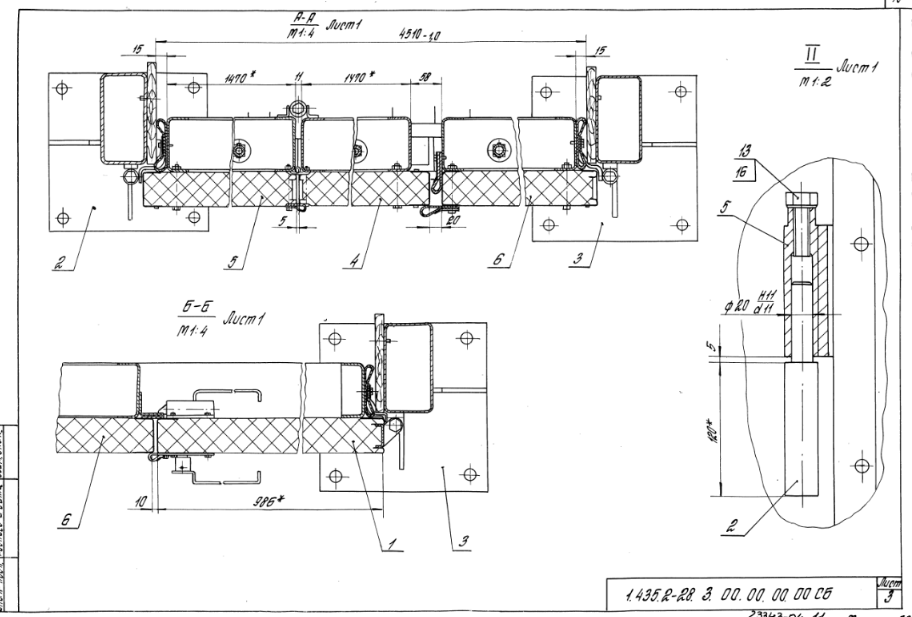

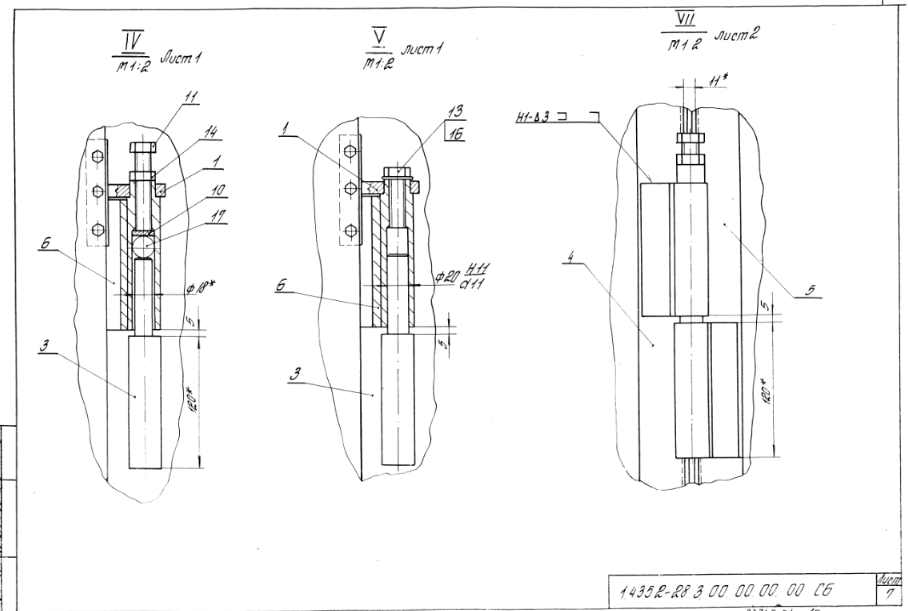

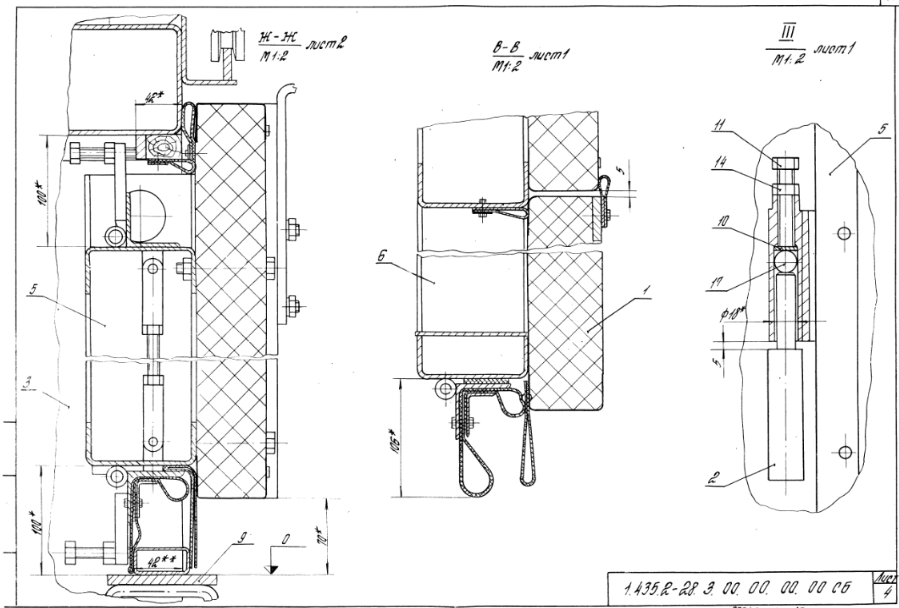

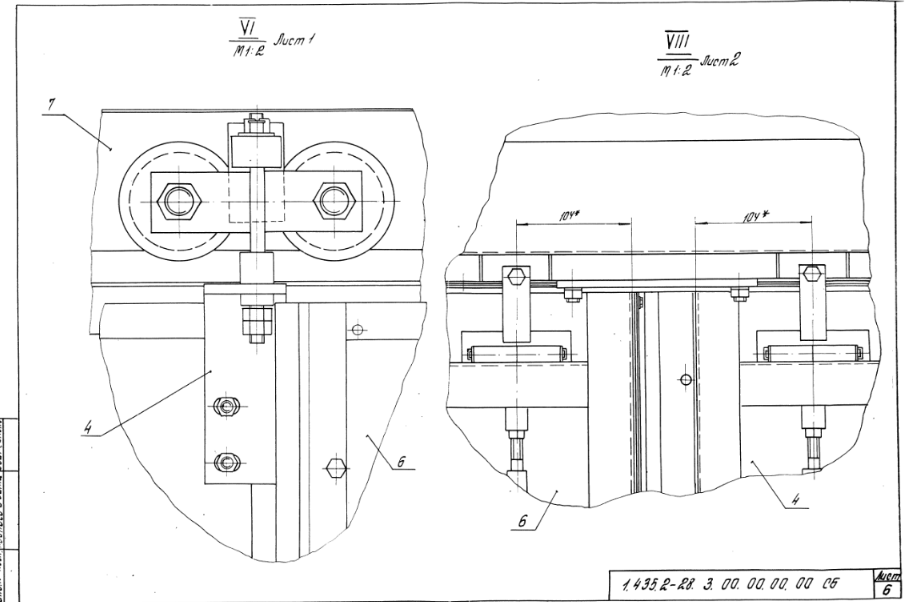

Ворота распашные складчатые ВРС 4,2×4,2-УХЛ1. Сборочный чертеж – 8 стр
 |
|
| 905 × 614 пикс. Открыть в новом окне | |
 |
|
| 915 × 608 пикс. Открыть в новом окне | |
 |
|
| 912 × 617 пикс. Открыть в новом окне | |
 |
|
| 899 × 608 пикс. Открыть в новом окне | |
 |
|
| 900 × 605 пикс. Открыть в новом окне | |
 |
|
| 905 × 602 пикс. Открыть в новом окне | |
 |
|
| 908 × 611 пикс. Открыть в новом окне | |

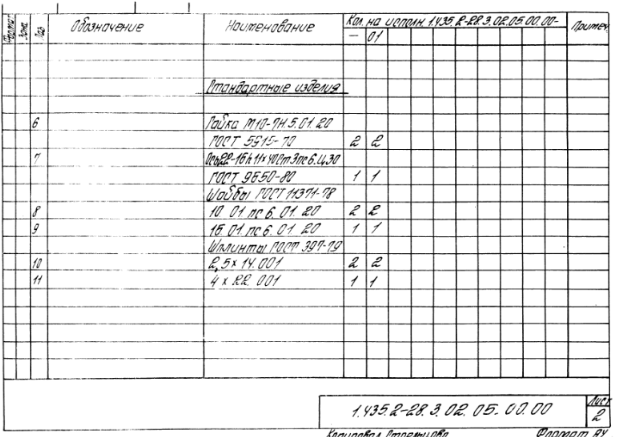

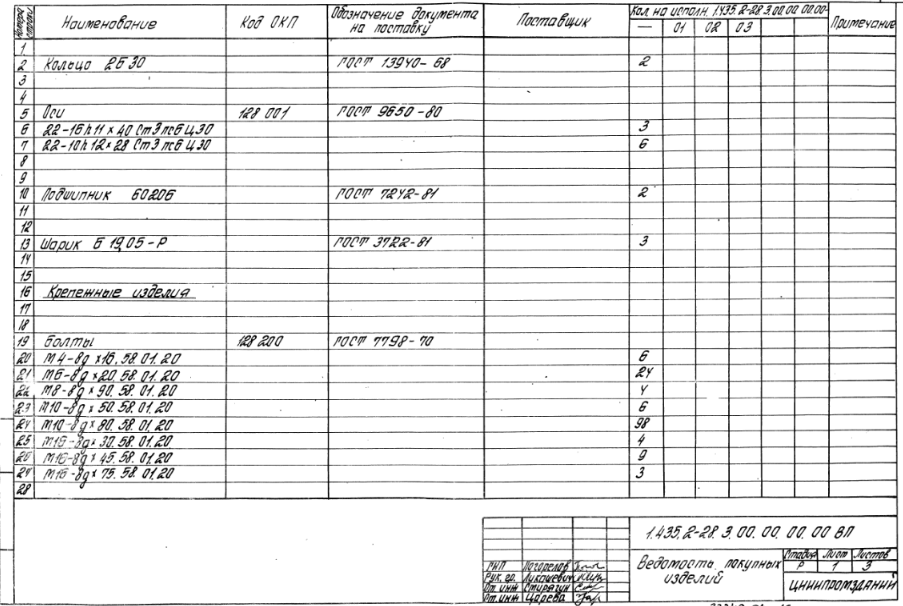

Ведомость покупных изделий – 15 стр
 |
|
| 903 × 606 пикс. Открыть в новом окне | |
 |
|
| 907 × 612 пикс. Открыть в новом окне | |
 |
|
| 913 × 612 пикс. Открыть в новом окне | |

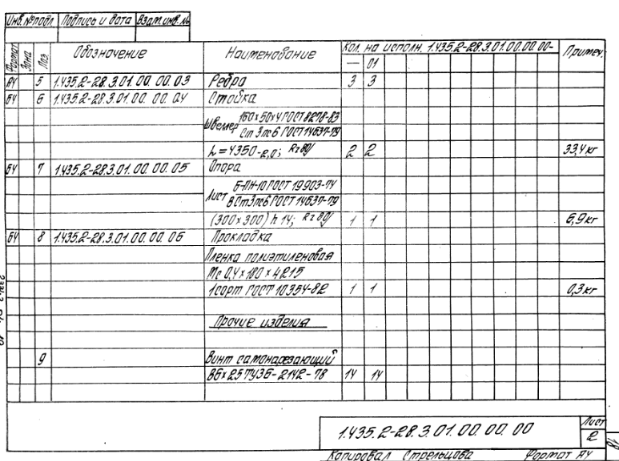

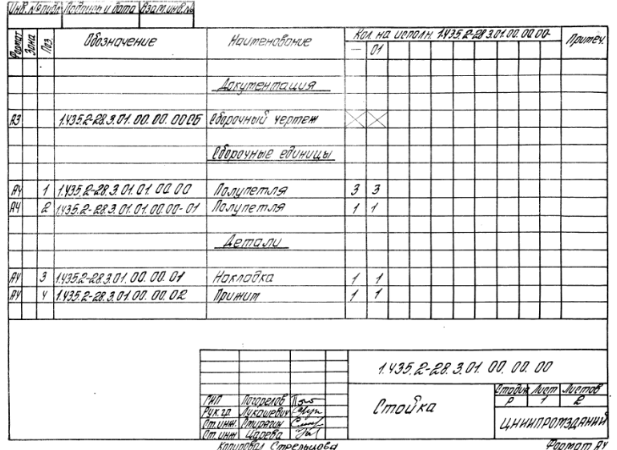

Стойка – 18 стр
 |
|
| 617 × 450 пикс. Открыть в новом окне | |
 |
|
| 619 × 461 пикс. Открыть в новом окне | |
|
|
| 913 × 612 пикс. Открыть в новом окне | |

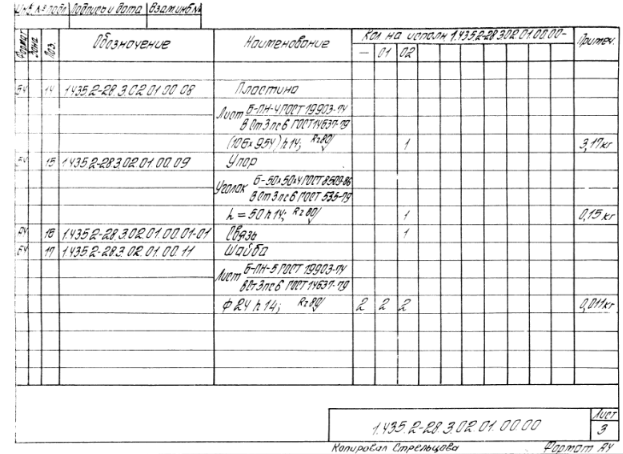

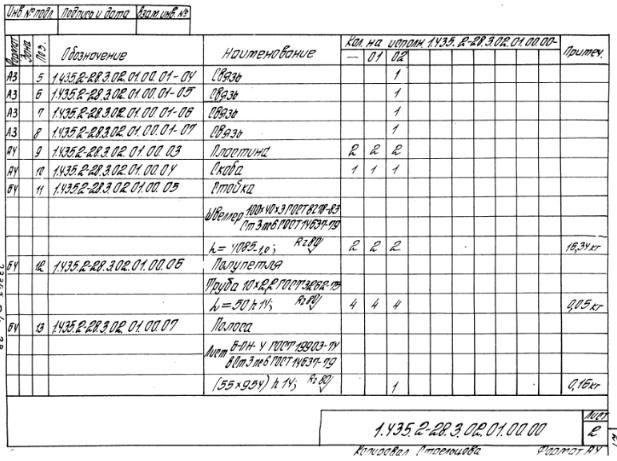

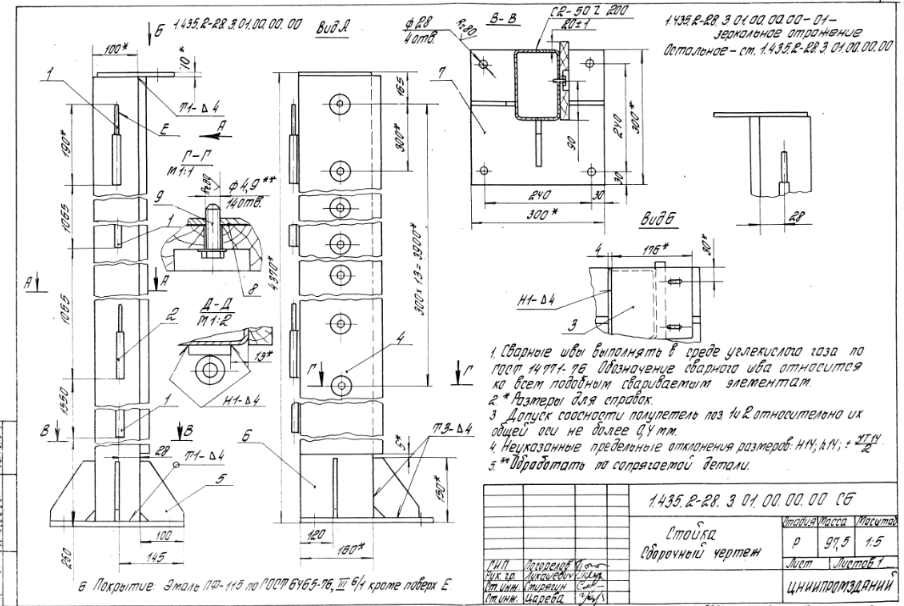

Стойка. Сборочный чертеж – 19 стр
 |
|
| 904 × 606 пикс. Открыть в новом окне | |

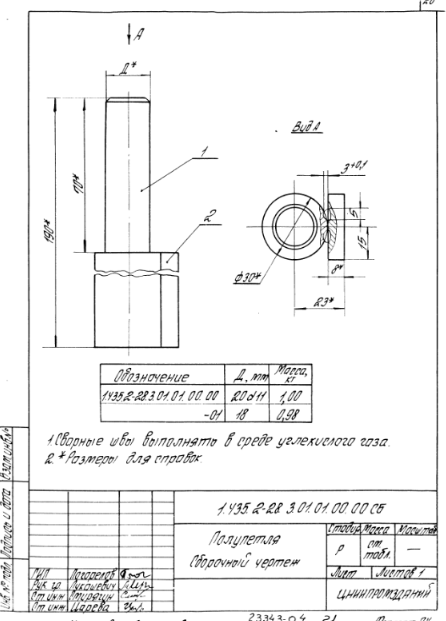

Полупетля; Полупетля. Сборочный чертеж – 20 стр
 |
|
| 446 × 621 пикс. Открыть в новом окне | |

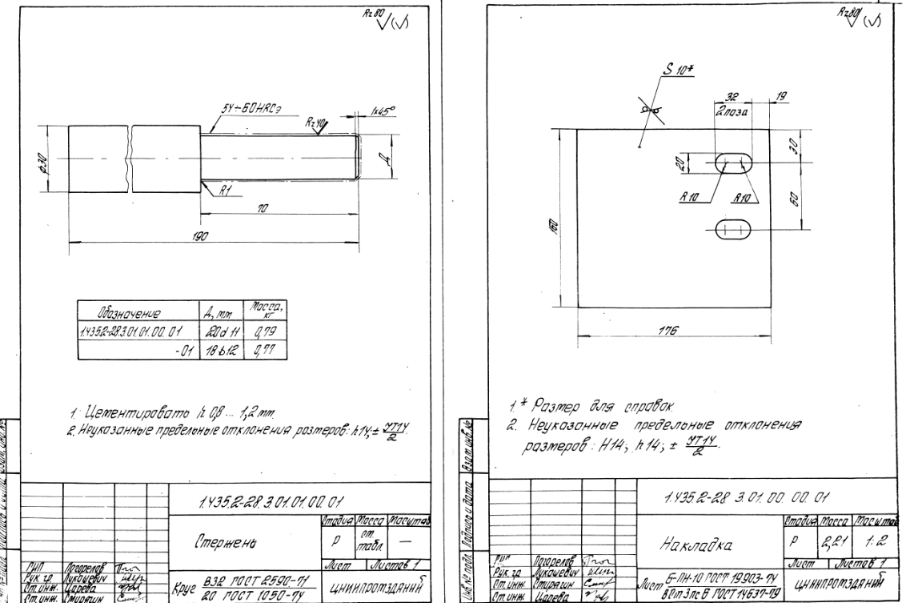

Стержень; Накладка – 21 стр
 |
|
| 908 × 603 пикс. Открыть в новом окне | |

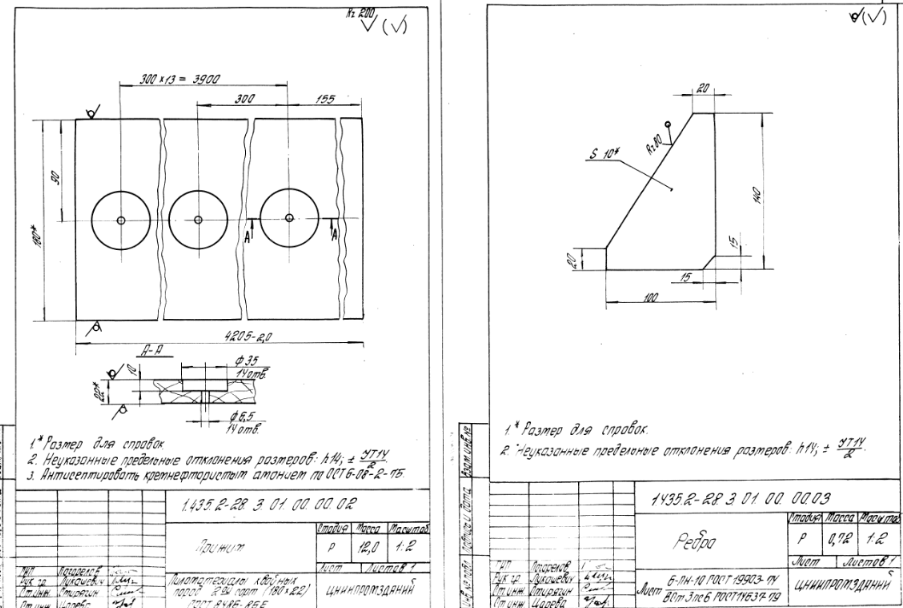

Прижим; Ребра – 22 стр
 |
|
| 903 × 608 пикс. Открыть в новом окне | |

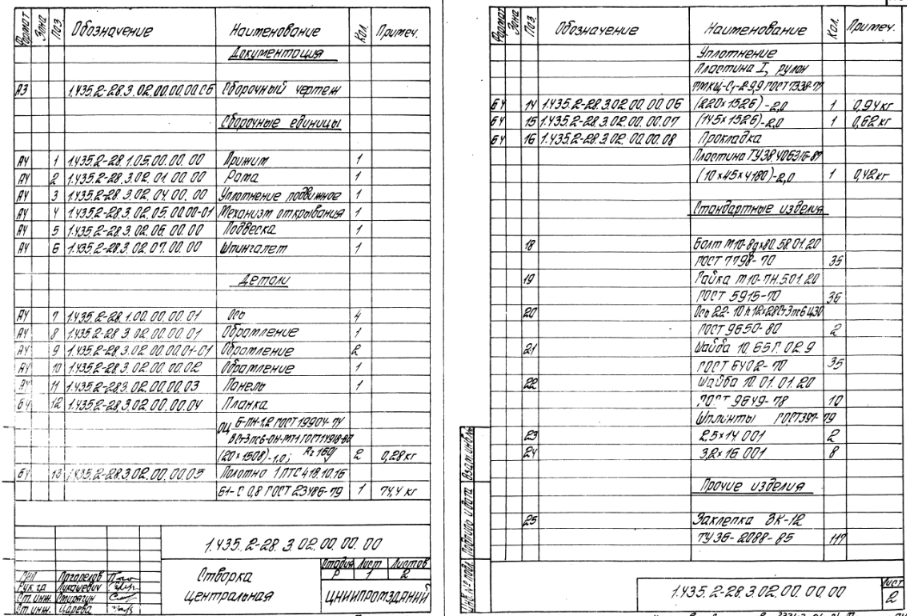

Створка центральная – 23 стр
 |
|
| 907 × 616 пикс. Открыть в новом окне | |

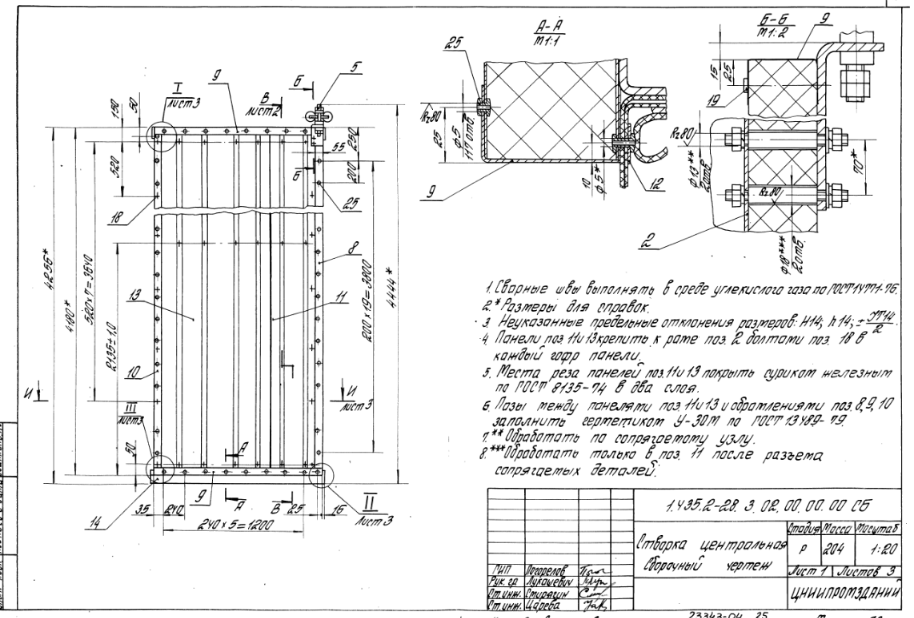

Створка центральная. Сборочный чертеж – 24 стр
 |
|
| 914 × 618 пикс. Открыть в новом окне | |
 |
|
| 908 × 614 пикс. Открыть в новом окне | |
 |
|
| 899 × 614 пикс. Открыть в новом окне | |

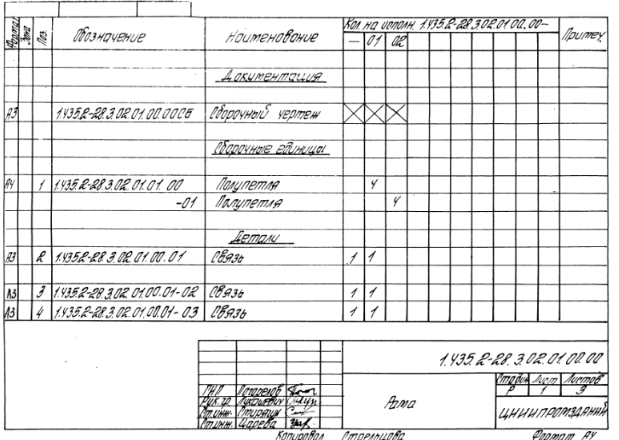

Рама – 27 стр
 |
|
| 619 × 440 пикс. Открыть в новом окне | |
 |
|
| 617 × 461 пикс. Открыть в новом окне | |
 |
|
| 623 × 454 пикс. Открыть в новом окне | |
 |
|
| 627 × 457 пикс. Открыть в новом окне | |
Рама. Сборочный чертеж – 29 стр
 |
|
| 916 × 614 пикс. Открыть в новом окне | |
 |
|
| 904 × 610 пикс. Открыть в новом окне | |
Полупетля. Сборочный чертеж – 31 стр
 |
|
| 907 × 617 пикс. Открыть в новом окне | |

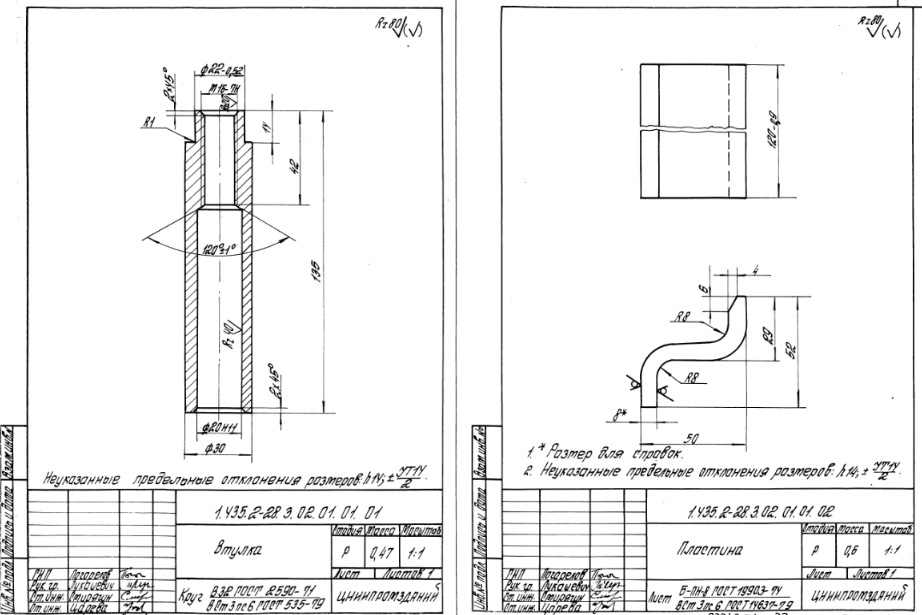

Втулка; Пластина – 32 стр
 |
|
| 922 × 615 пикс. Открыть в новом окне | |
Связь – 33 стр
 |
|
| 896 × 606 пикс. Открыть в новом окне | |

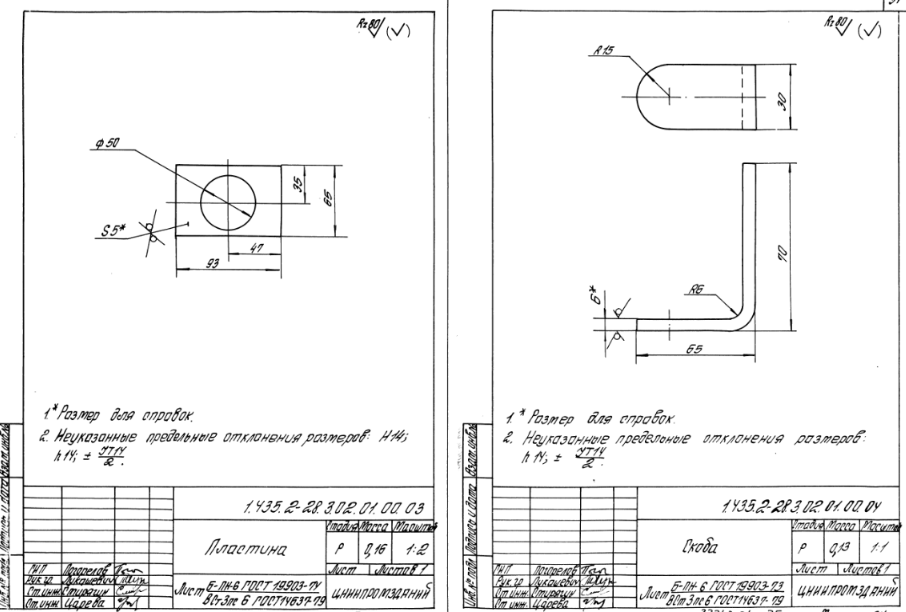

Пластина; Скоба – 34 стр
 |
|
| 906 × 612 пикс. Открыть в новом окне | |

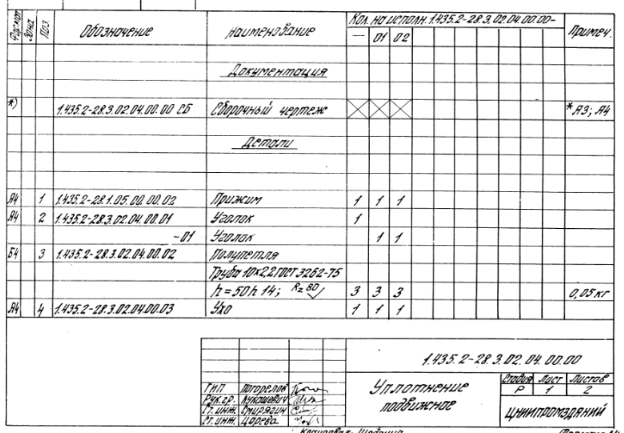

Уплотнение подвижное – 35 стр
 |
|
| 624 × 433 пикс. Открыть в новом окне | |
 |
|
| 623 × 454 пикс. Открыть в новом окне | |

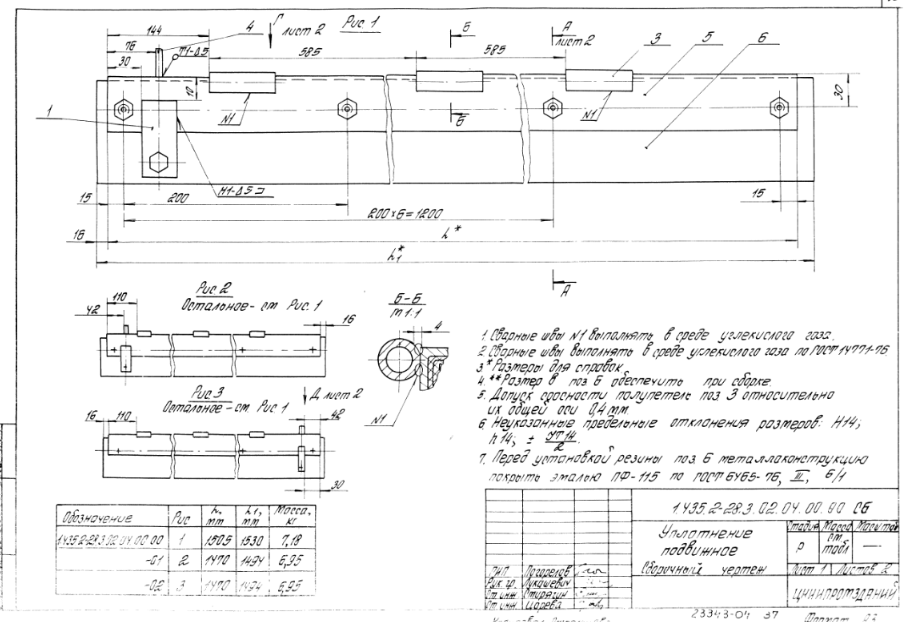

Уплотнение подвижное. Сборочный чертеж – 36 стр
 |
|
| 909 × 622 пикс. Открыть в новом окне | |

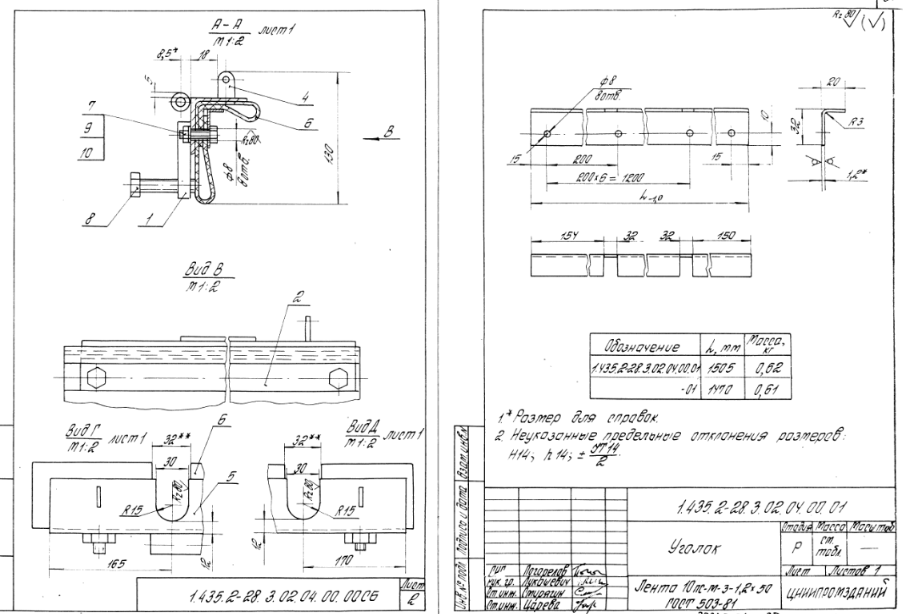

Уголок – 37 стр
 |
|
| 903 × 614 пикс. Открыть в новом окне | |
Ухо; Механизм открывания – 38 стр
 |
|
| 442 × 612 пикс. Открыть в новом окне | |
 |
|
| 613 × 458 пикс. Открыть в новом окне | |
 |
|
| 617 × 437 пикс. Открыть в новом окне | |
Тяга – 39 стр
 |
|
| 618 × 461 пикс. Открыть в новом окне | |

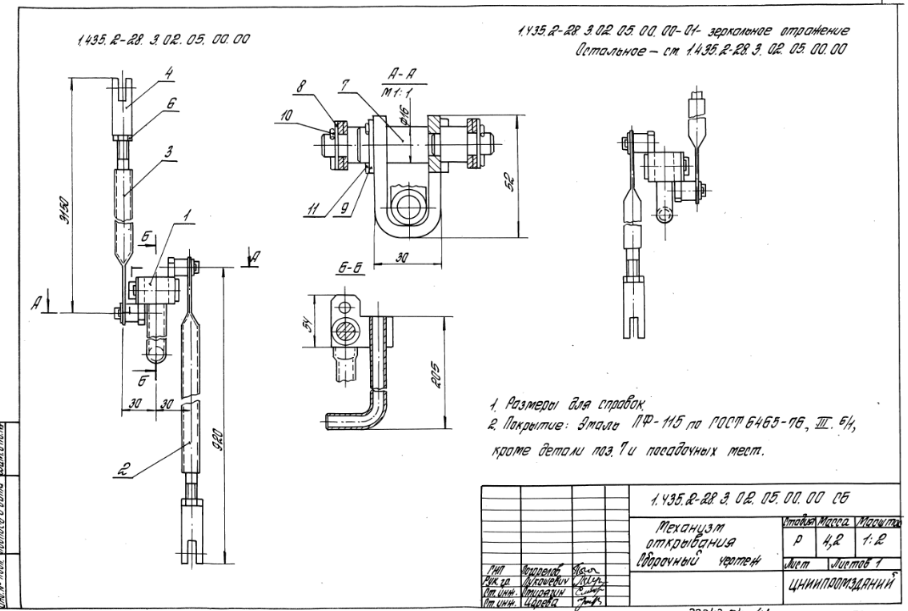

Механизм открывания. Сборочный чертеж – 40 стр
 |
|
| 908 × 611 пикс. Открыть в новом окне | |

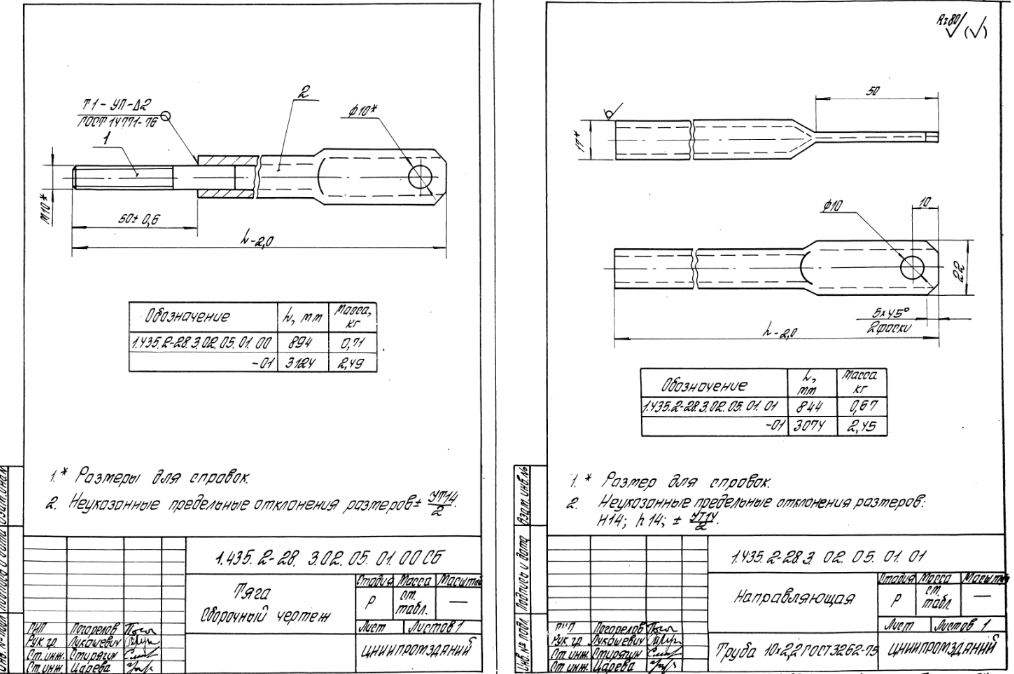

Тяга. Сборочный чертеж; Направляющая – 41 стр
 |
|
| 1014 × 674 пикс. Открыть в новом окне | |
Подвеска – 42 стр
 |
|
| 1013 × 677 пикс. Открыть в новом окне | |

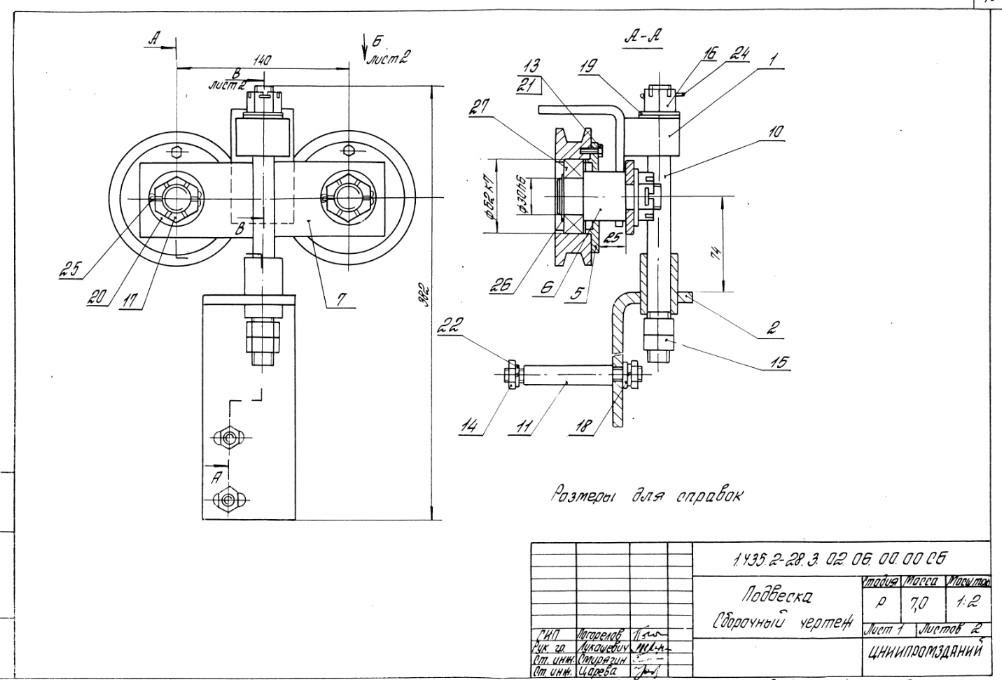

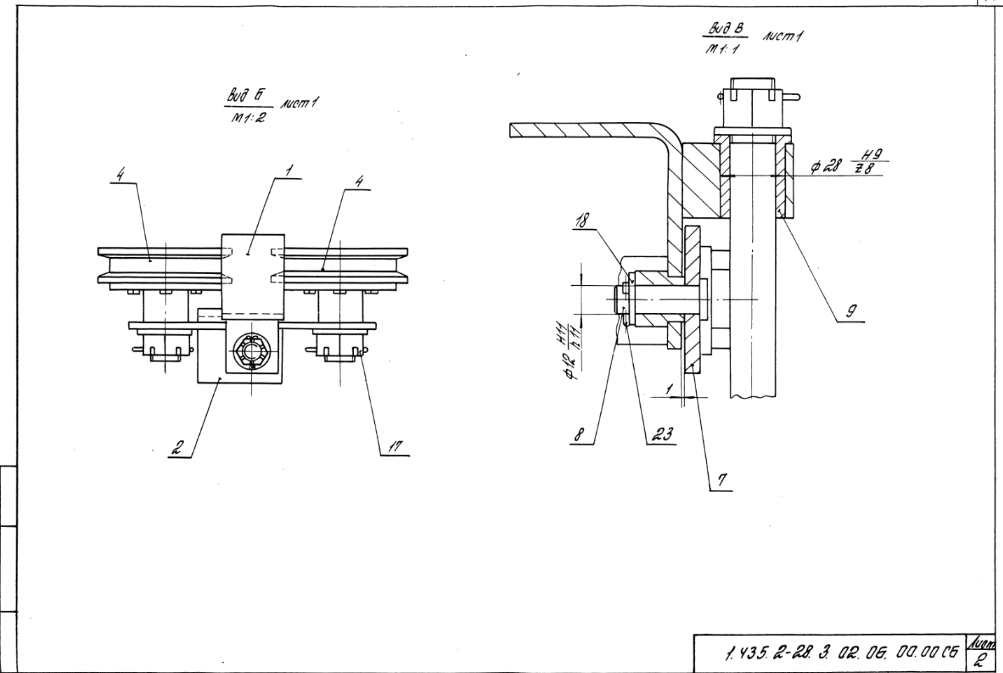

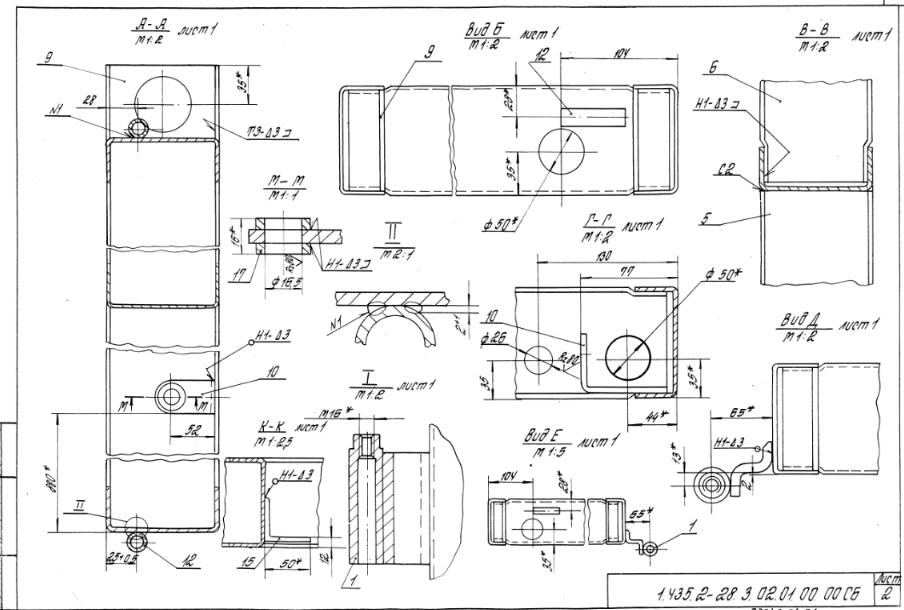

Подвеска. Сборочный чертеж – 43 стр
 |
|
| 1002 × 680 пикс. Открыть в новом окне | |
 |
|
| 1003 × 673 пикс. Открыть в новом окне | |
Кронштейн – 45 стр
 |
|
| 1017 × 679 пикс. Открыть в новом окне | |

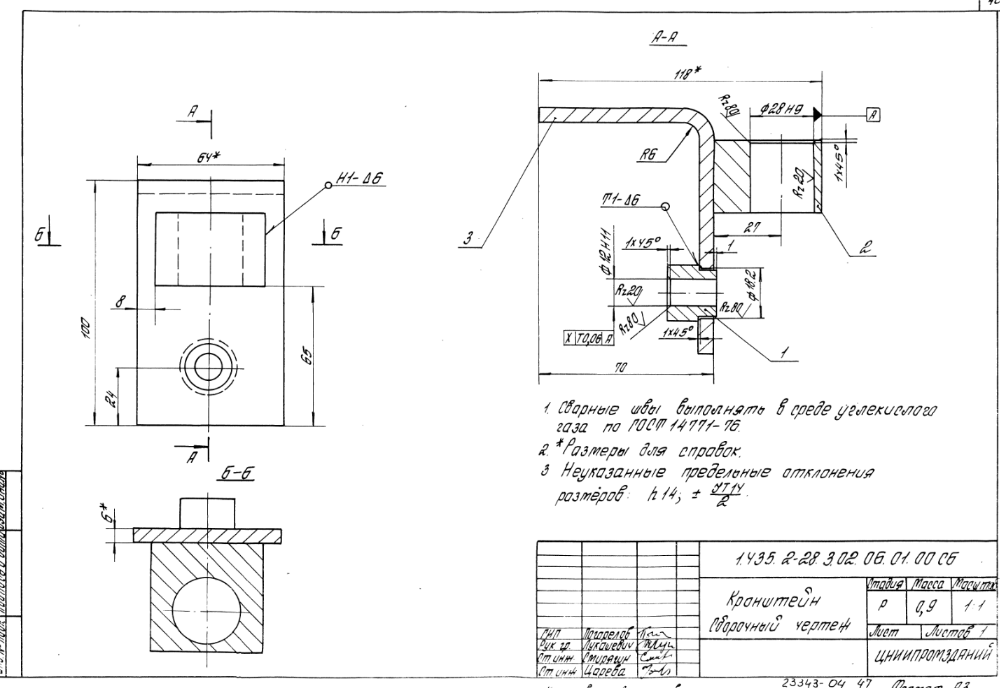

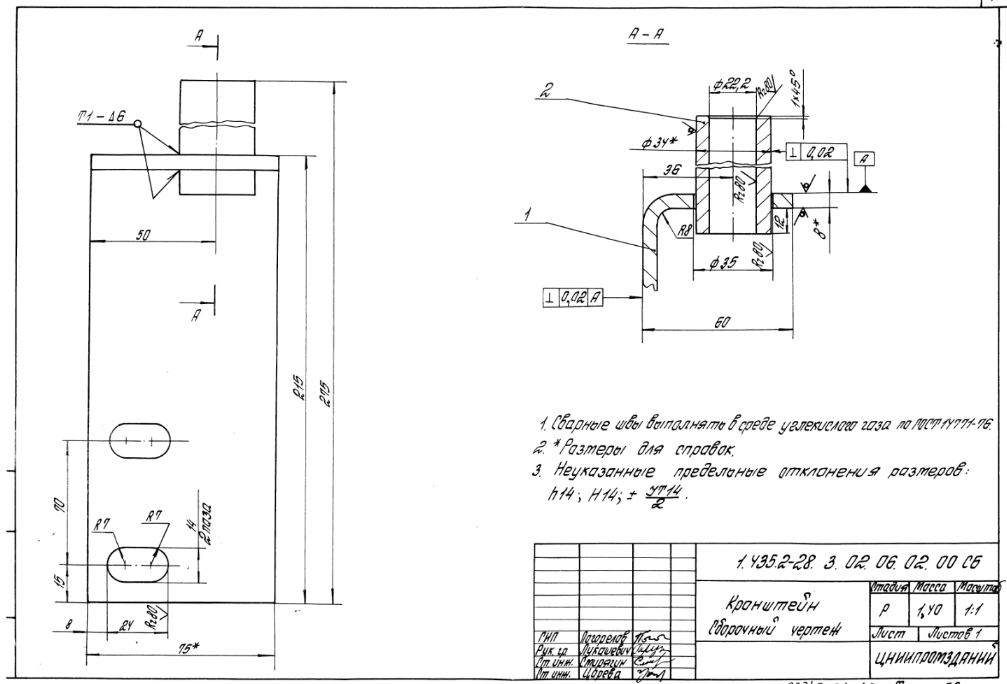

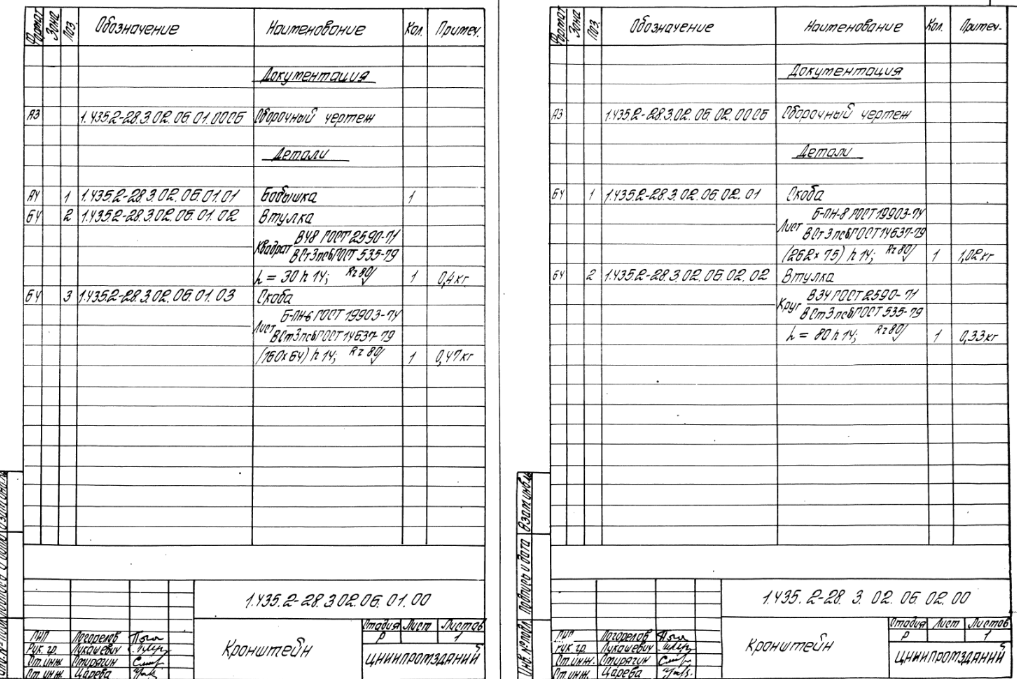

Кронштейн. Сборочный чертеж – 46 стр
 |
|
| 1000 × 688 пикс. Открыть в новом окне | |
Кронштейн. Сборочный чертеж – 47 стр
 |
|
| 1007 × 684 пикс. Открыть в новом окне | |

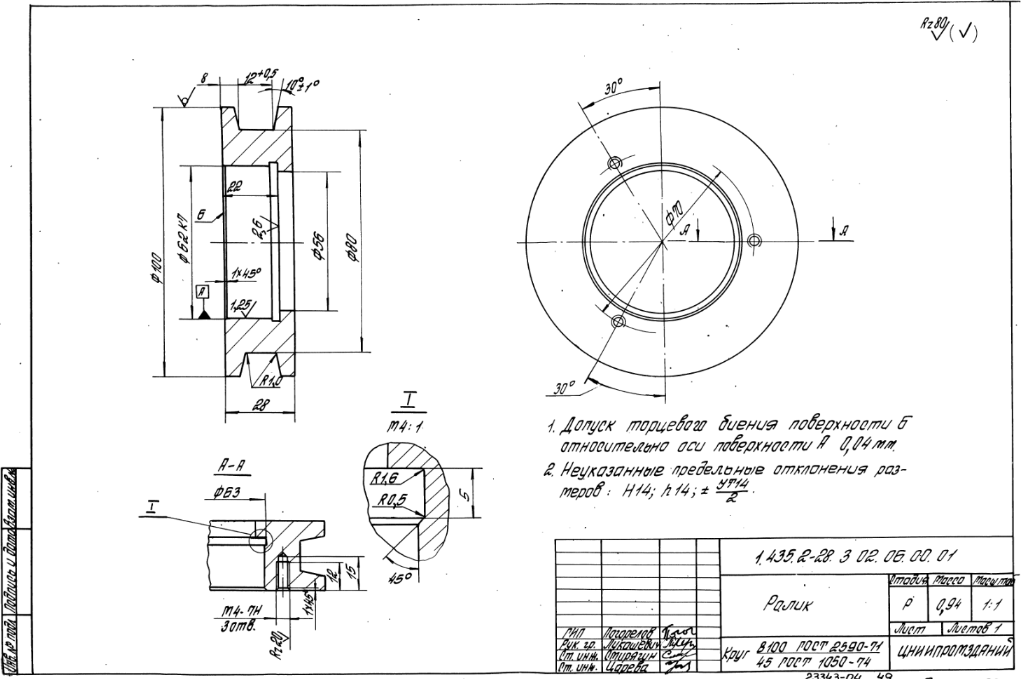

Ролик – 48 стр
 |
|
| 1023 × 679 пикс. Открыть в новом окне | |

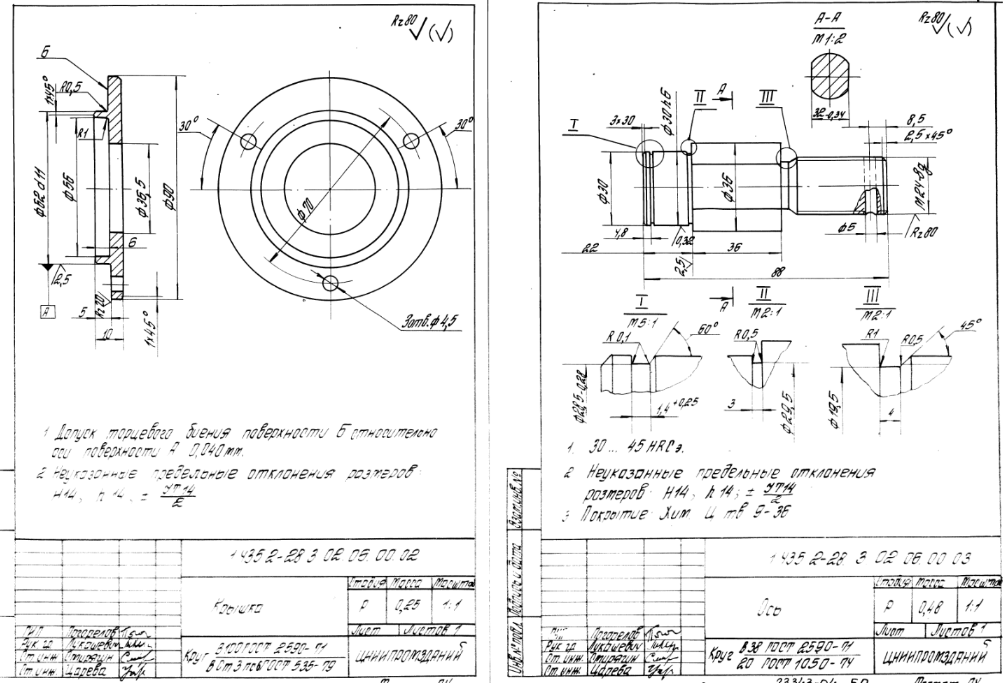

Крышка; Ось – 49 стр
 |
|
| 1004 × 683 пикс. Открыть в новом окне | |

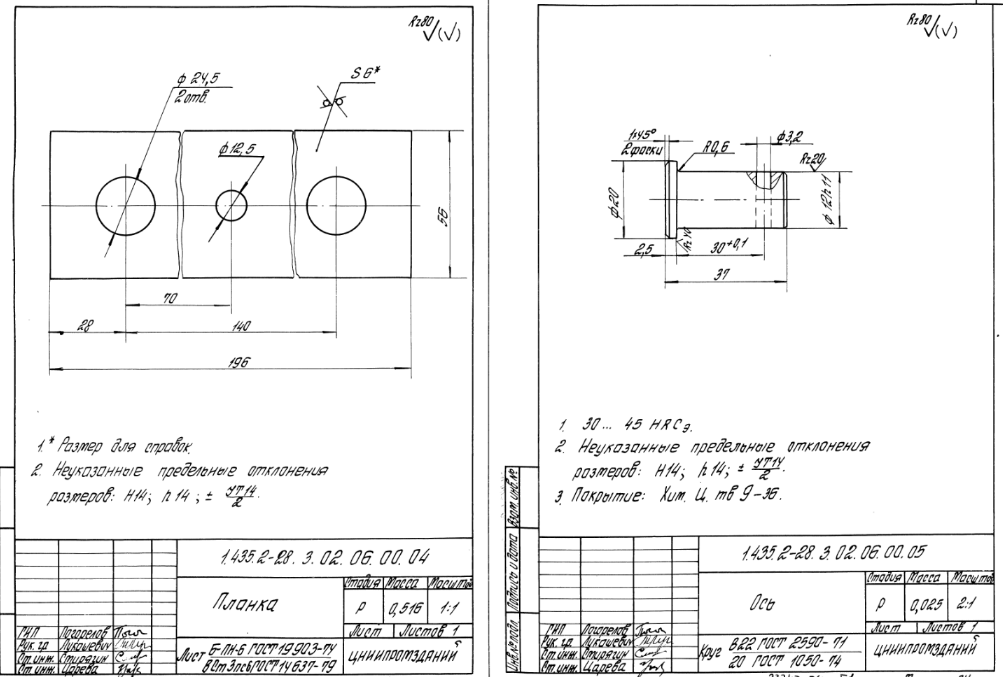

Планка; Ось – 50 стр
 |
|
| 1003 × 677 пикс. Открыть в новом окне | |

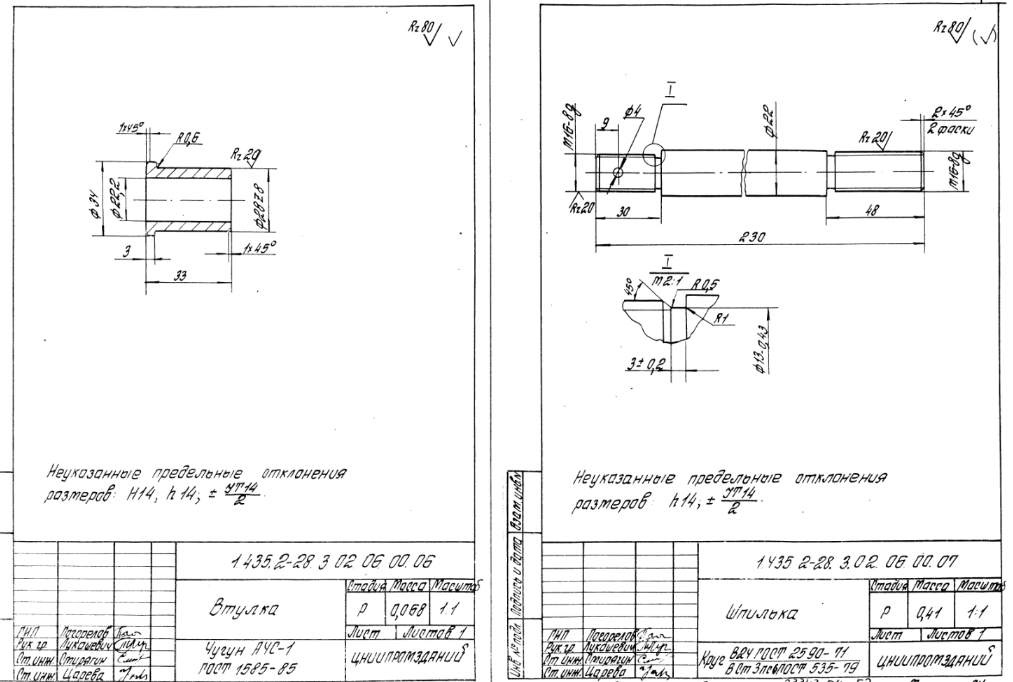

Втулка; Шпилька – 51 стр
 |
|
| 1013 × 682 пикс. Открыть в новом окне | |

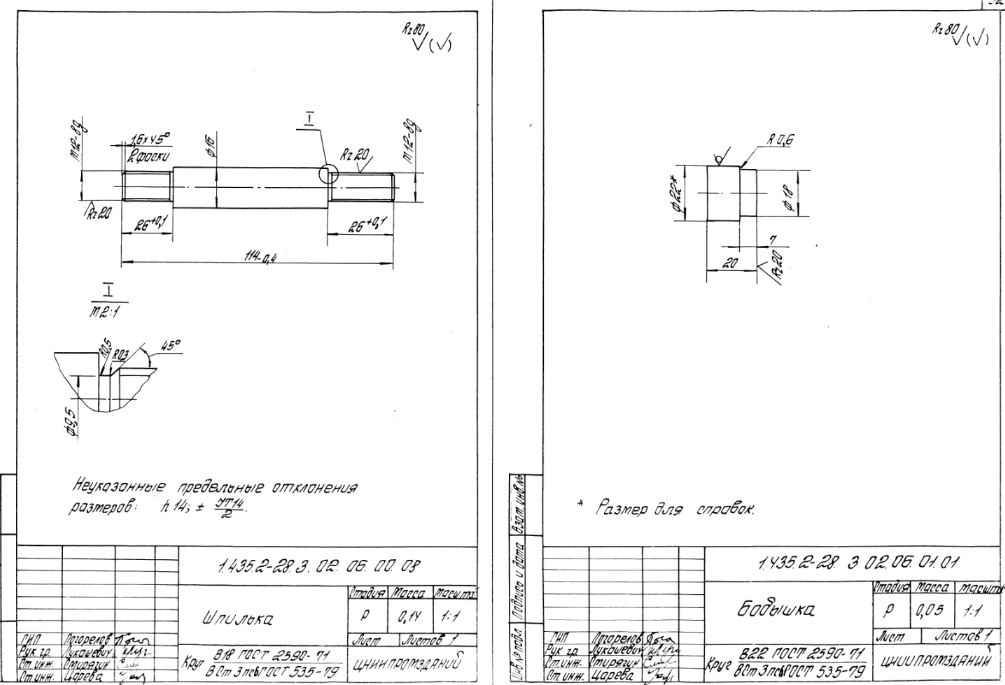

Шпилька; Бодышка – 52 стр
 |
|
| 1005 × 685 пикс. Открыть в новом окне | |
Шпингалет; Планка – 53 стр
 |
|
| 1012 × 683 пикс. Открыть в новом окне | |
Шпингалет. Сборочный чертеж – 54 стр
 |
|
| 1016 × 668 пикс. Открыть в новом окне | |

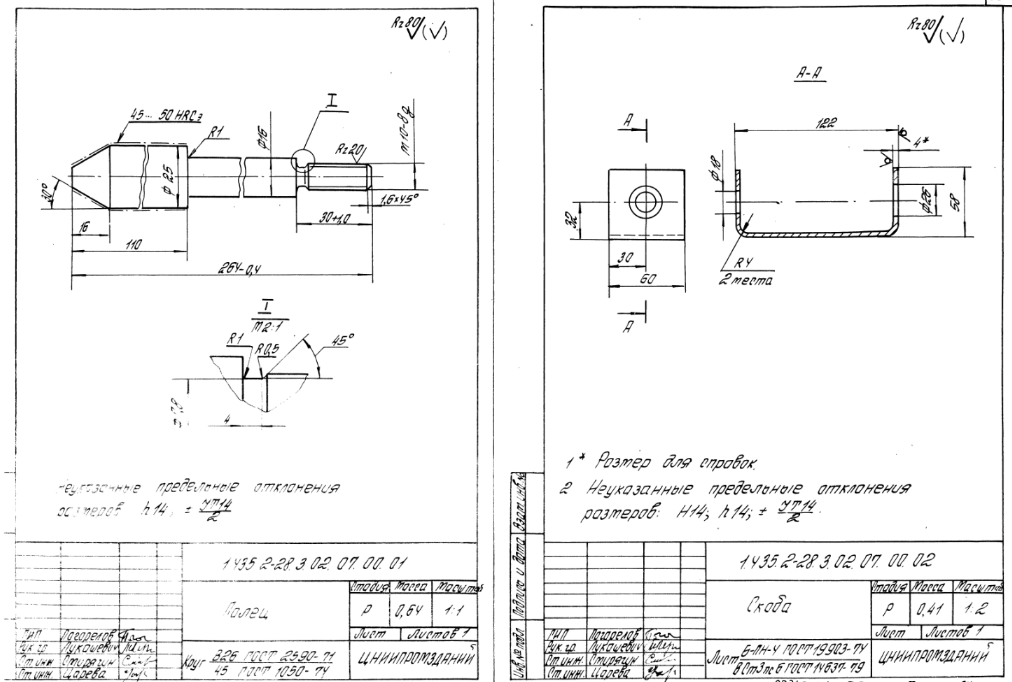

Палец; Скоба – 55 стр
 |
|
| 1012 × 682 пикс. Открыть в новом окне | |

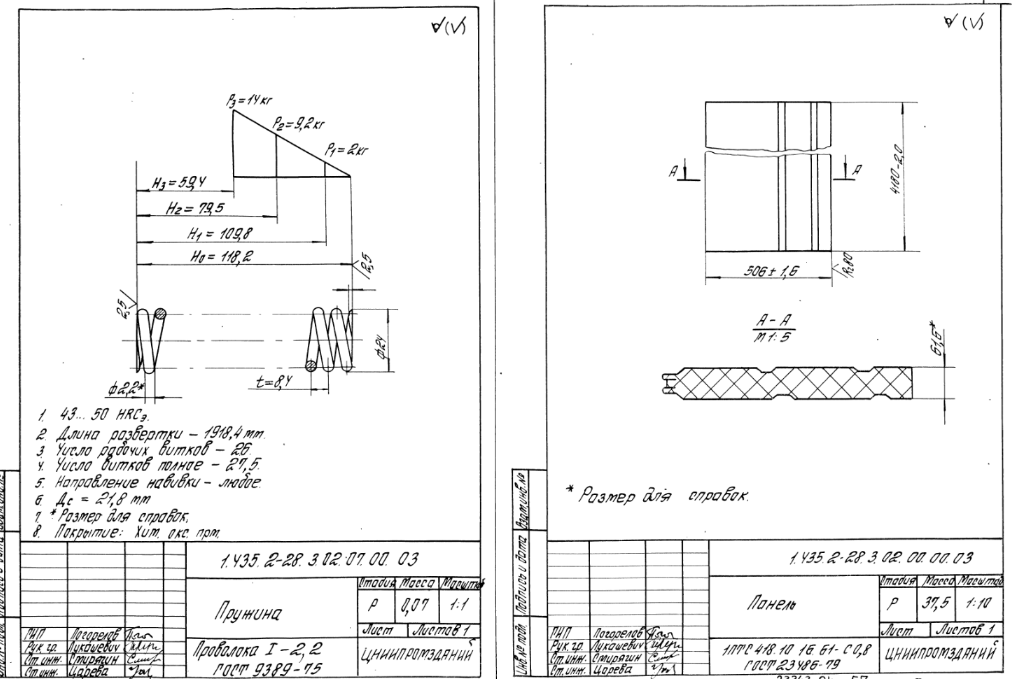

Пружина; Панель – 56 стр
 |
|
| 1015 × 679 пикс. Открыть в новом окне | |
Обрамление – 57 стр
 |
|
| 1009 × 688 пикс. Открыть в новом окне | |

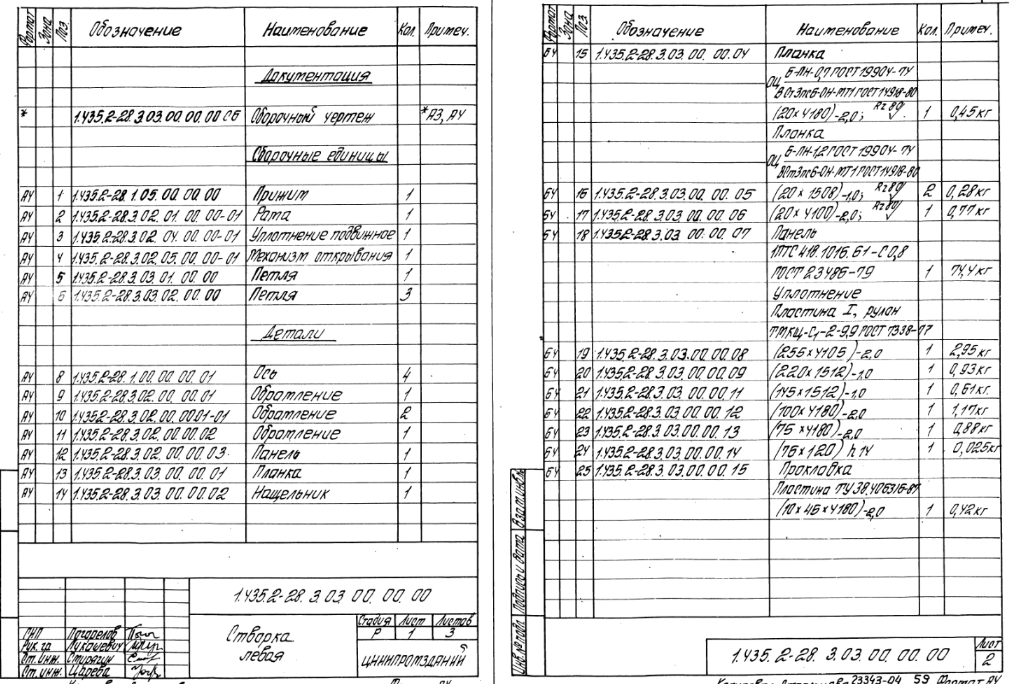

Створка левая – 58 стр
 |
|
| 1016 × 684 пикс. Открыть в новом окне | |
 |
|
| 1012 × 680 пикс. Открыть в новом окне | |

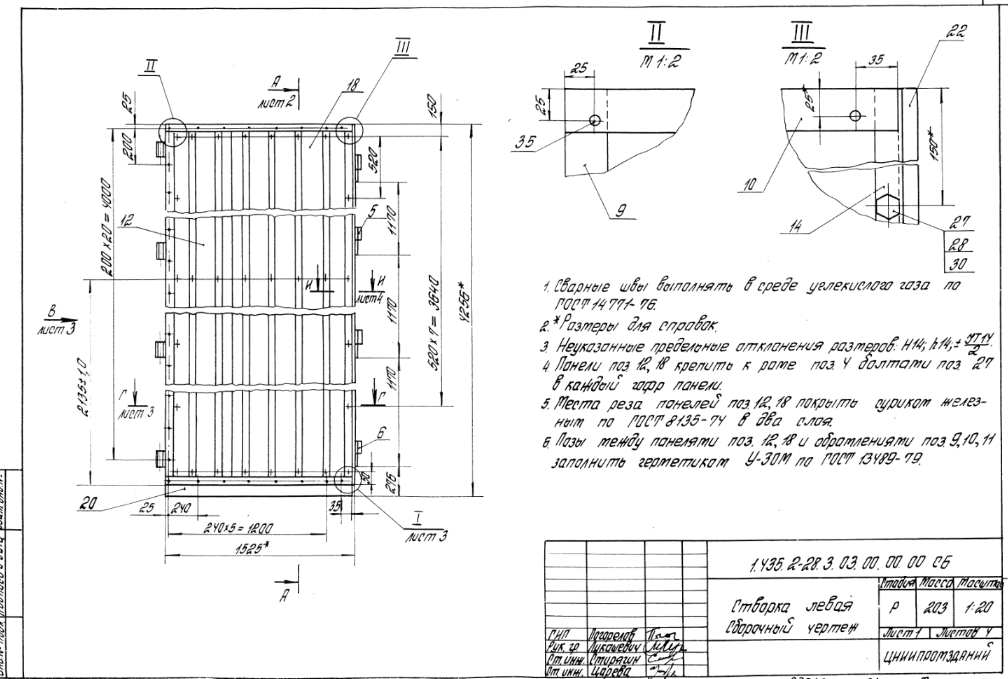

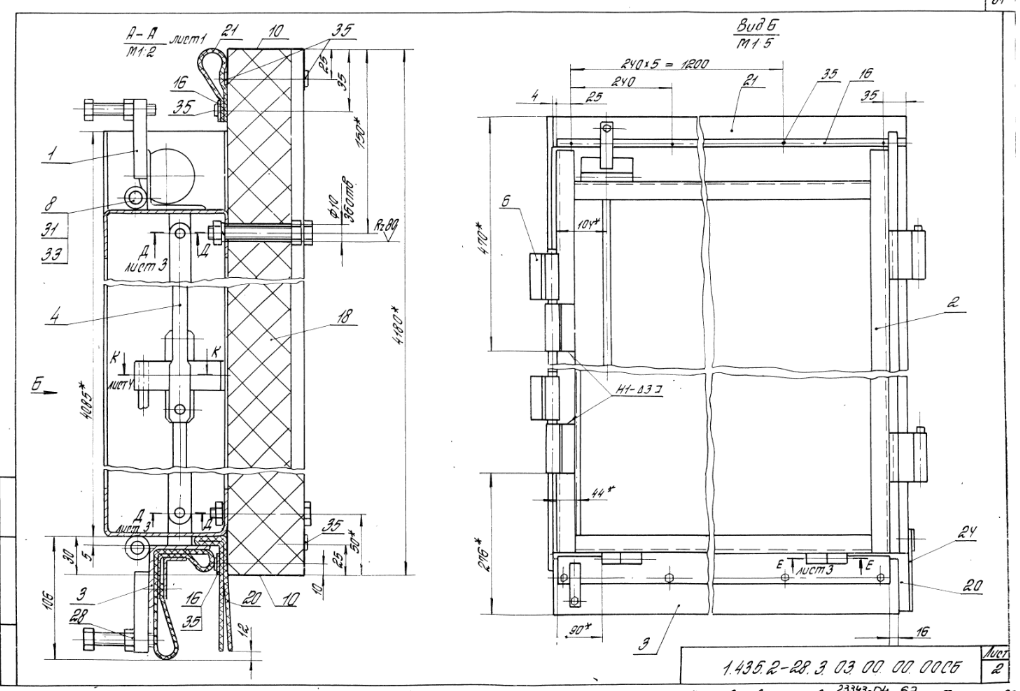

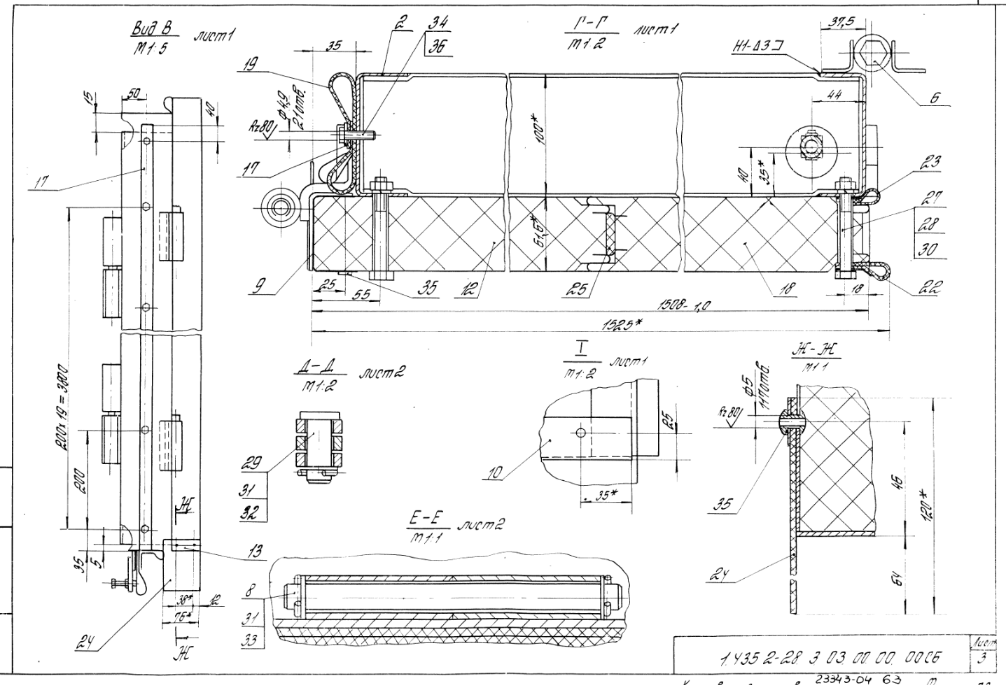

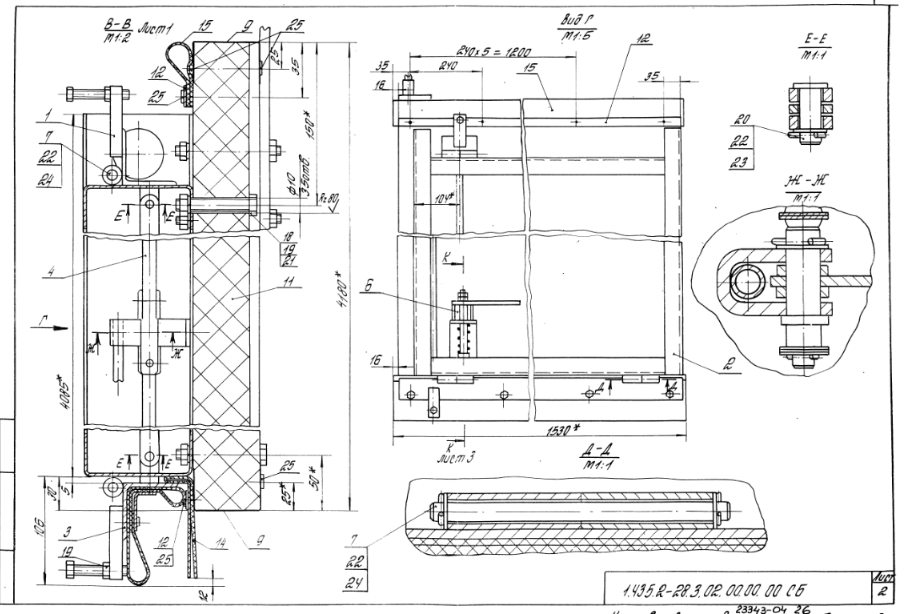

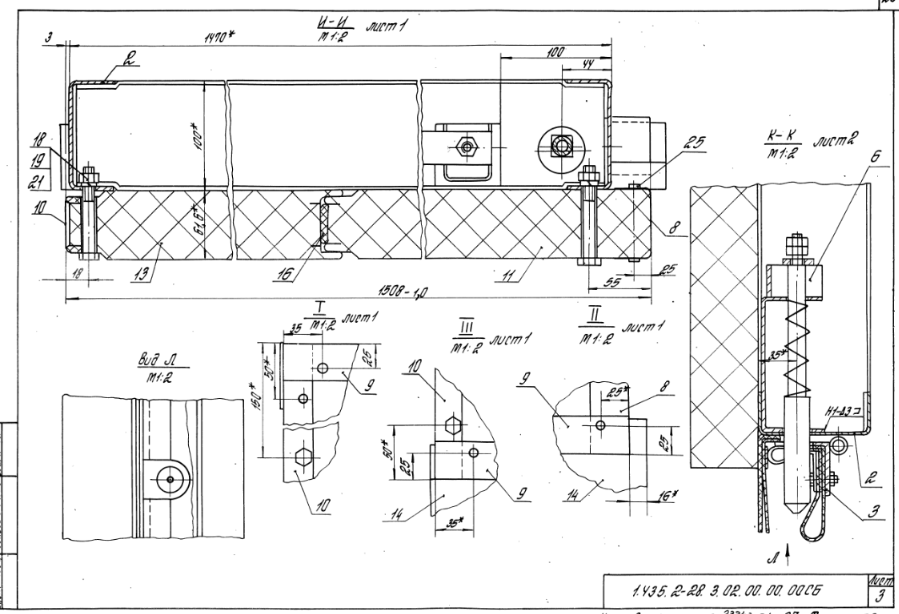

Створка левая. Сборочный чертеж – 60 стр
 |
|
| 1008 × 679 пикс. Открыть в новом окне | |
 |
|
| 1014 × 692 пикс. Открыть в новом окне | |
 |
|
| 1009 × 682 пикс. Открыть в новом окне | |

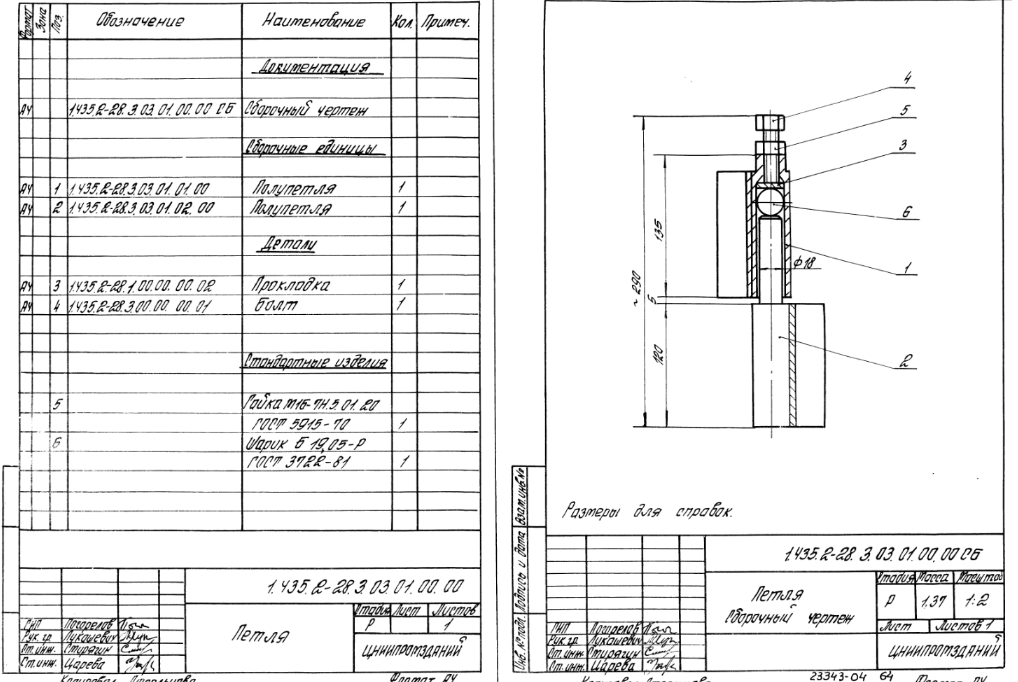

Петля; Петля. Сборочный чертеж - 63
 |
|
| 1020 × 691 пикс. Открыть в новом окне | |
 |
|
| 1006 × 685 пикс. Открыть в новом окне | |
Петля; Петля, Сборочный чертеж – 63 стр
 |
|
| 1018 × 682 пикс. Открыть в новом окне | |
Полупетля – 64 стр
 |
|
| 1002 × 679 пикс. Открыть в новом окне | |
Петля; Петля. Сборочный чертеж – 65 стр
 |
|
| 1024 × 685 пикс. Открыть в новом окне | |

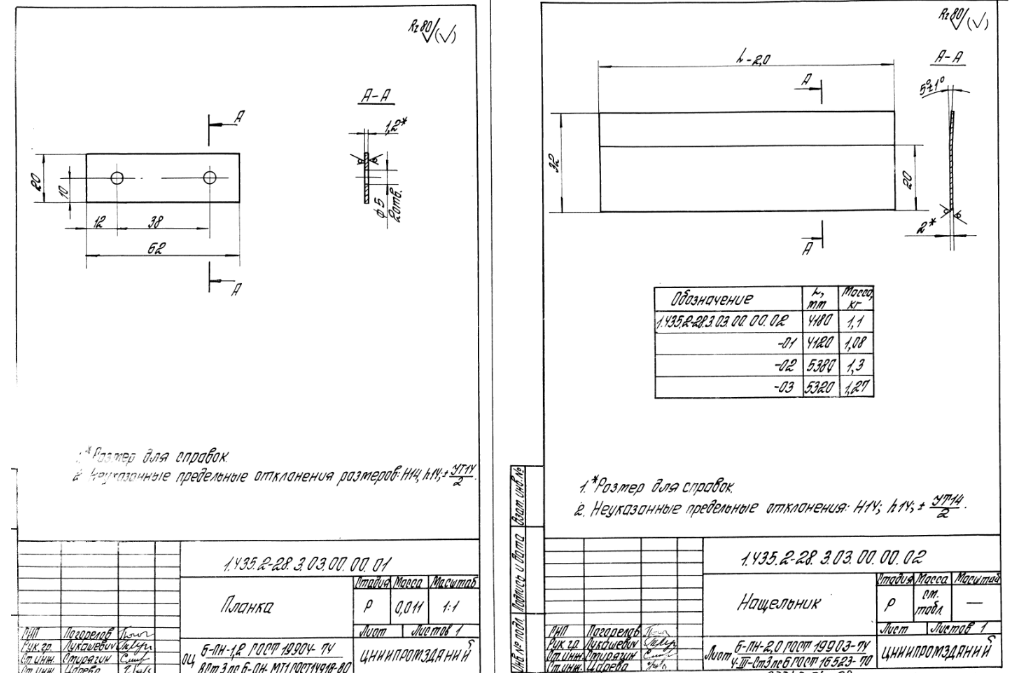

Планка; Нащельник – 66 стр
 |
|
| 1010 × 673 пикс. Открыть в новом окне | |
Створка правая – 67 стр
 |
|
| 1017 × 684 пикс. Открыть в новом окне | |

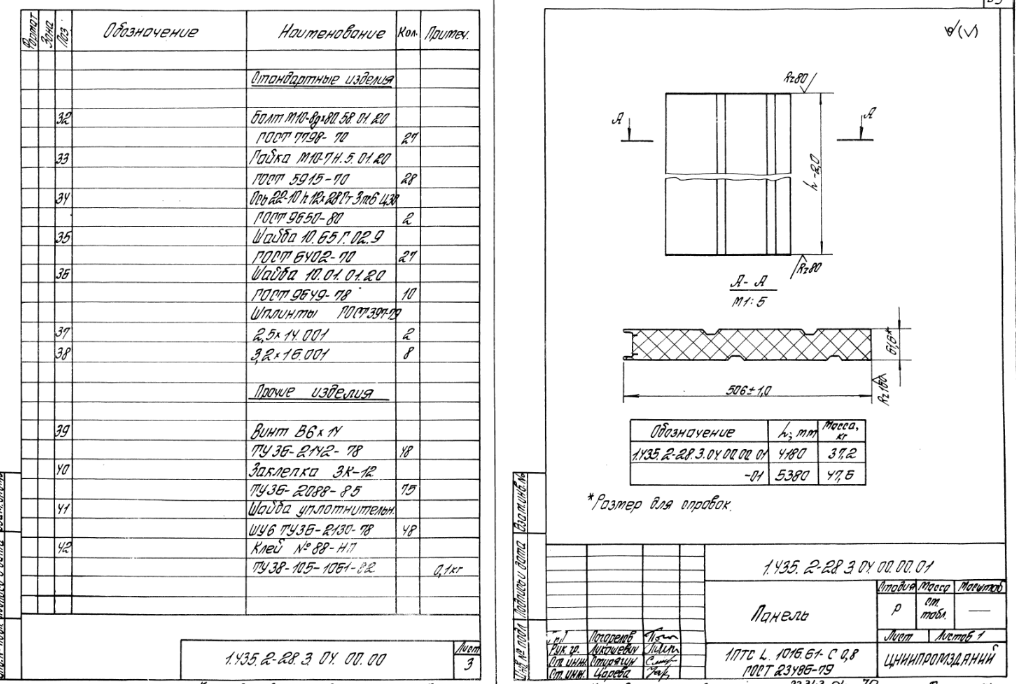

Панель – 68 стр
 |
|
| 1016 × 684 пикс. Открыть в новом окне | |

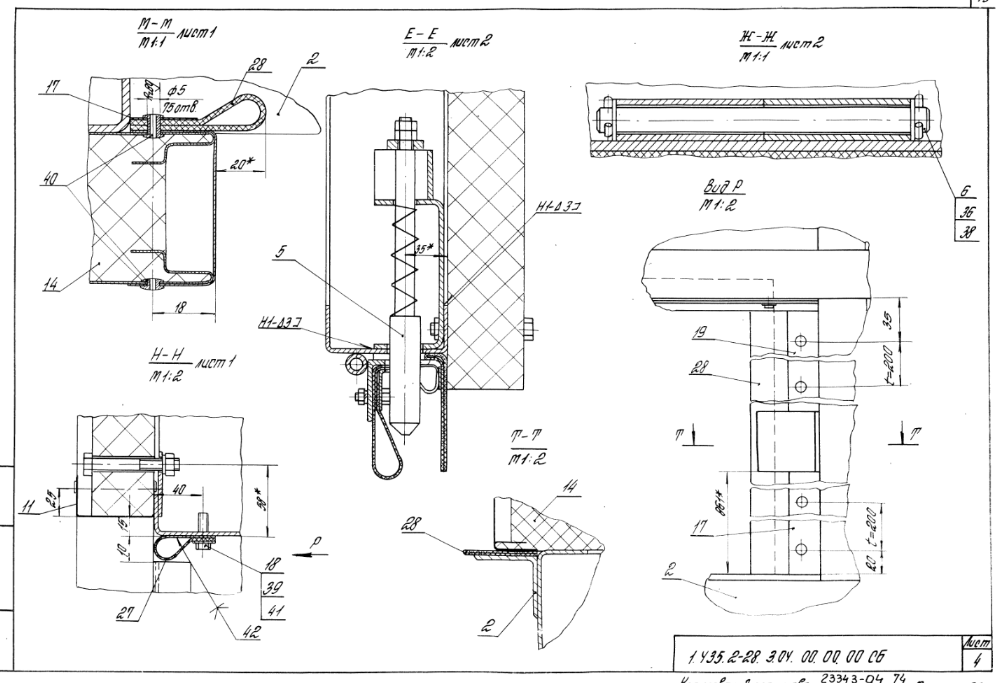

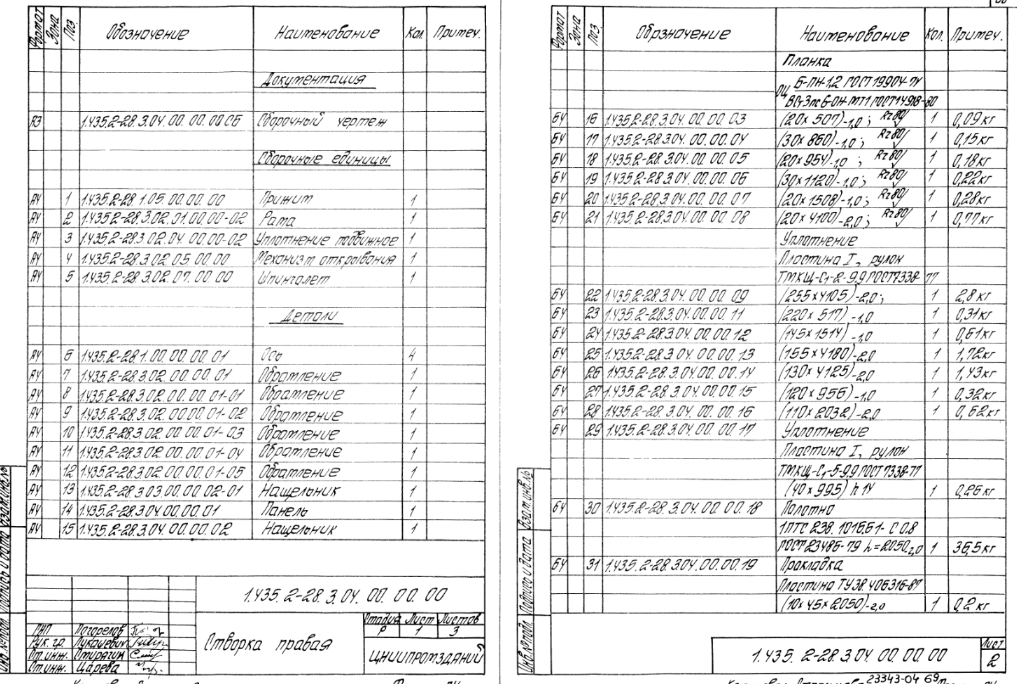

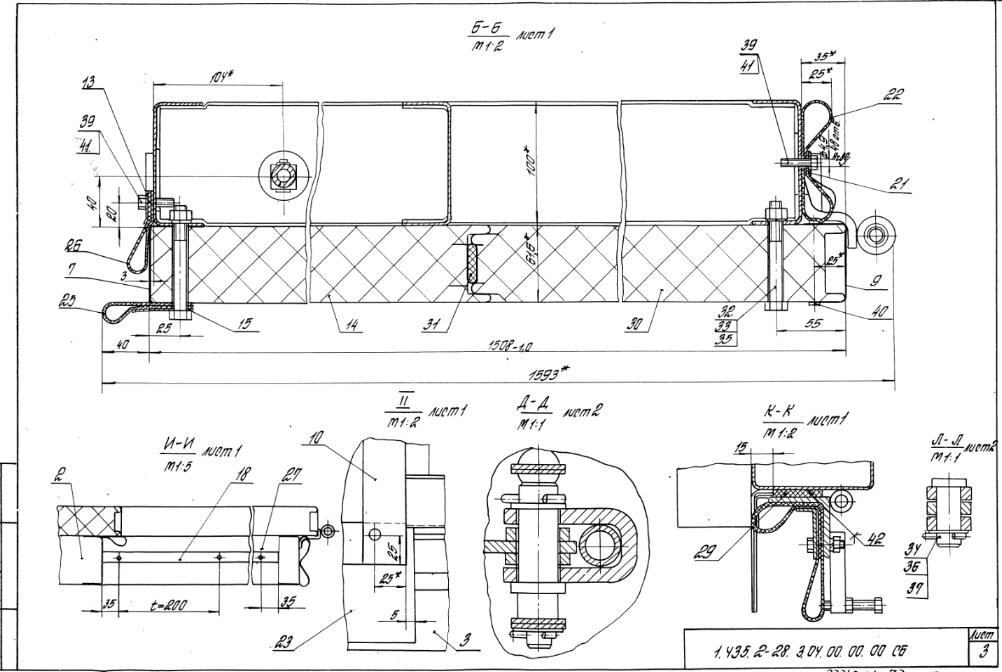

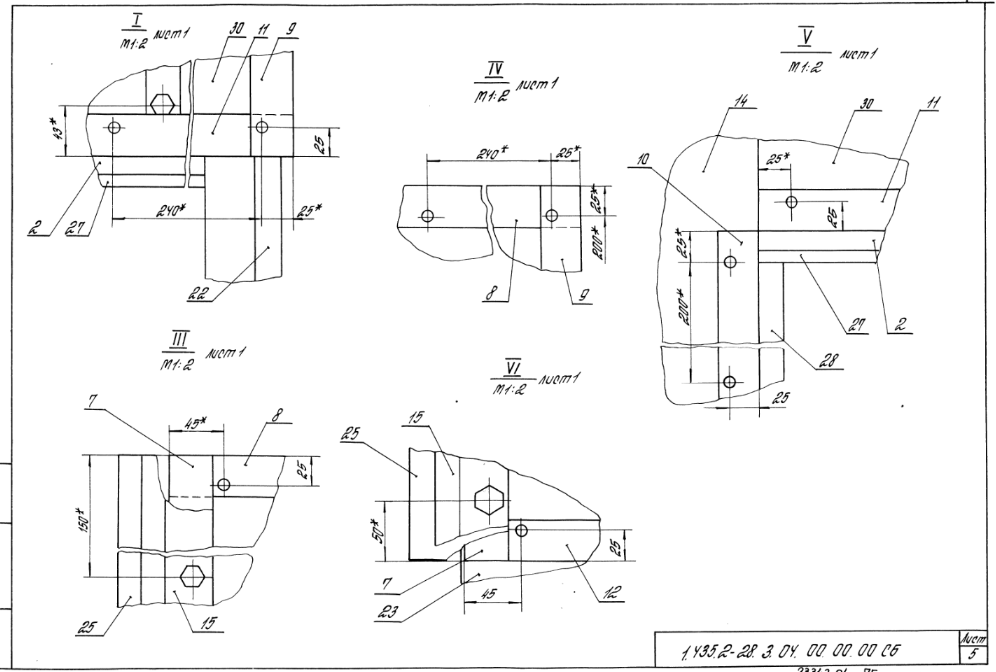

Створка правая. Сборочный чертеж – 69 стр
 |
|
| 1006 × 673 пикс. Открыть в новом окне | |
 |
|
| 1004 × 679 пикс. Открыть в новом окне | |
 |
|
| 1002 × 672 пикс. Открыть в новом окне | |
 |
|
| 1001 × 683 пикс. Открыть в новом окне | |
 |
|
| 996 × 672 пикс. Открыть в новом окне | |

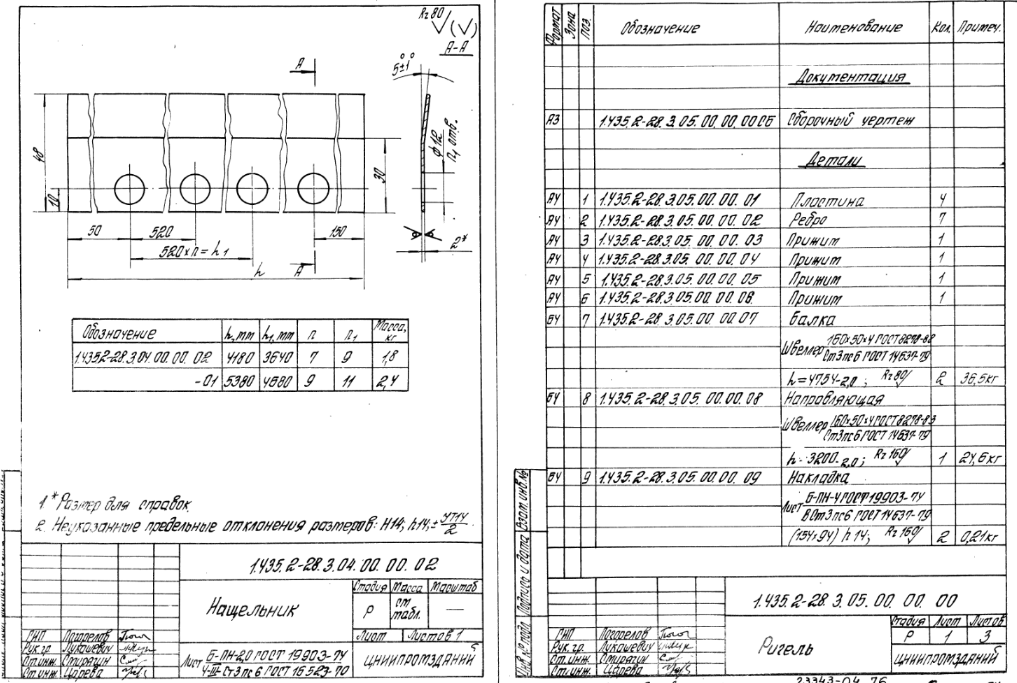

Нащельник; Ригель – 75 стр
 |
|
| 1017 × 683 пикс. Открыть в новом окне | |
 |
|
| 1006 × 682 пикс. Открыть в новом окне | |

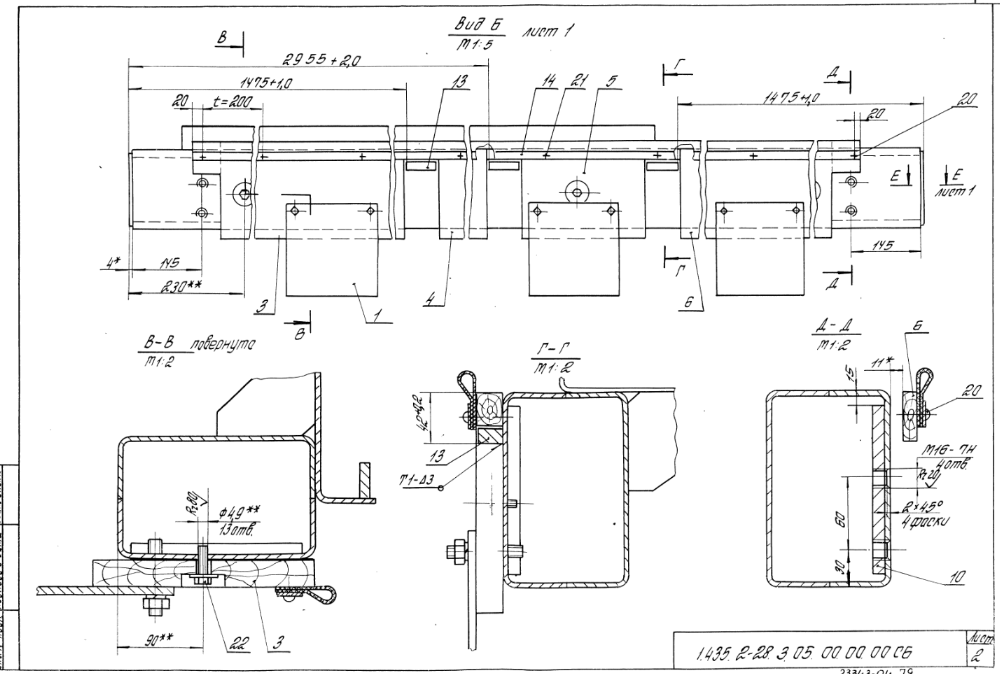

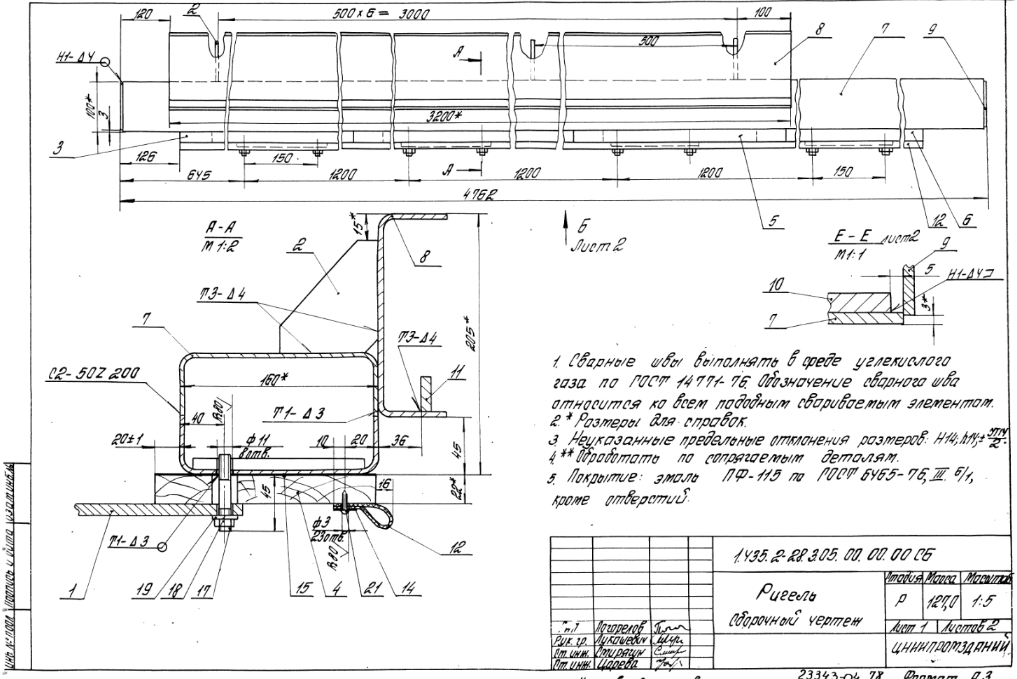

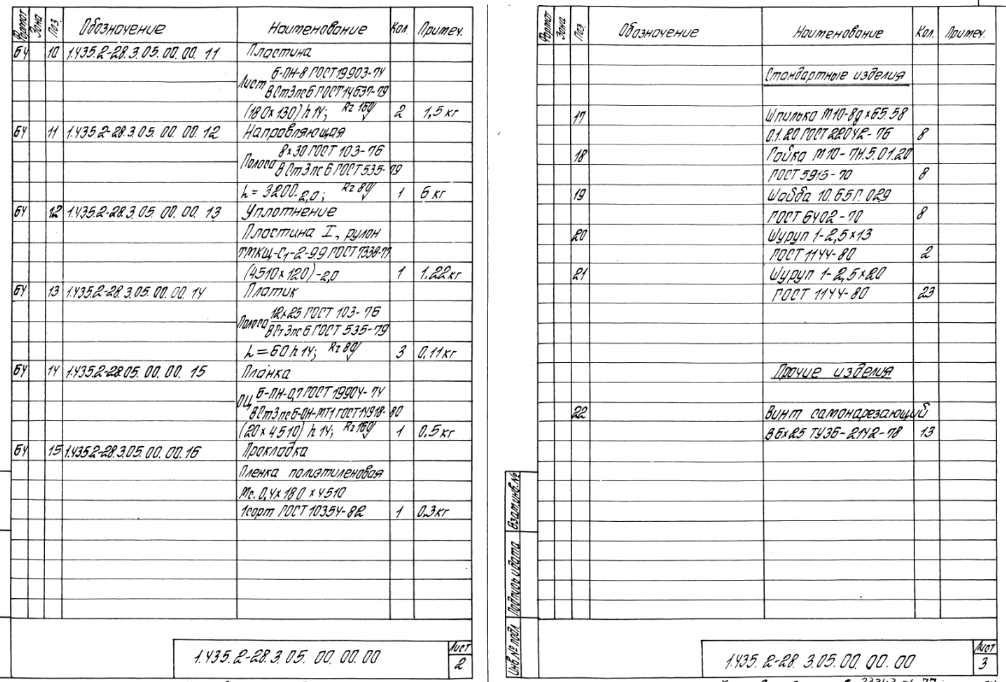

Ригель. Сборочный чертеж – 77 стр
 |
|
| 1017 × 679 пикс. Открыть в новом окне | |
 |
|
| 1000 × 674 пикс. Открыть в новом окне | |

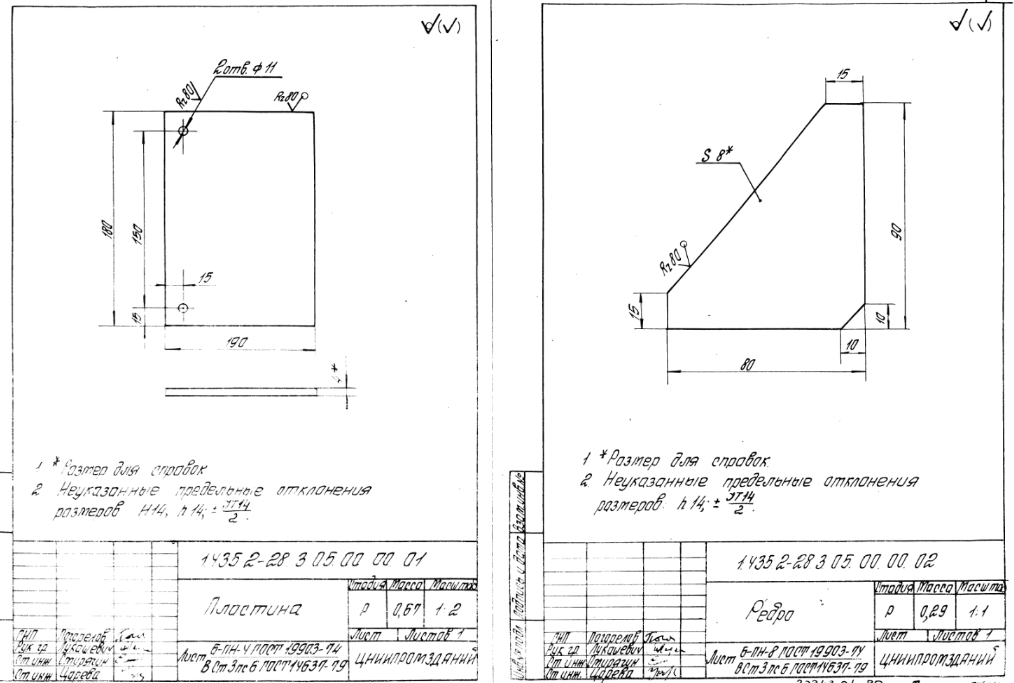

Пластина; Ребро – 79 стр
 |
|
| 1014 × 683 пикс. Открыть в новом окне | |

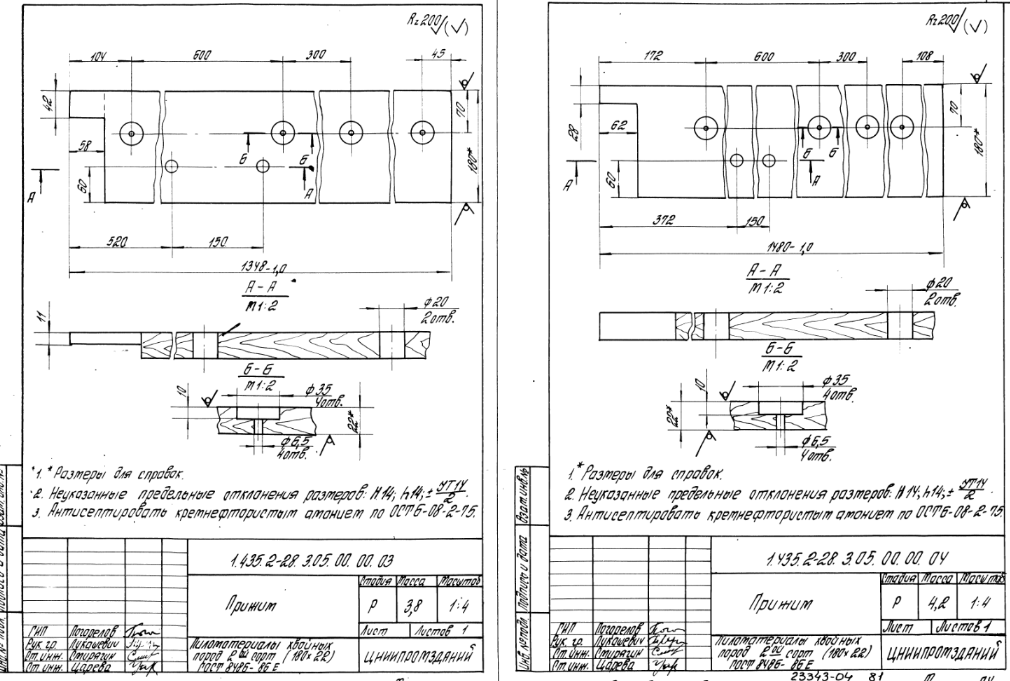

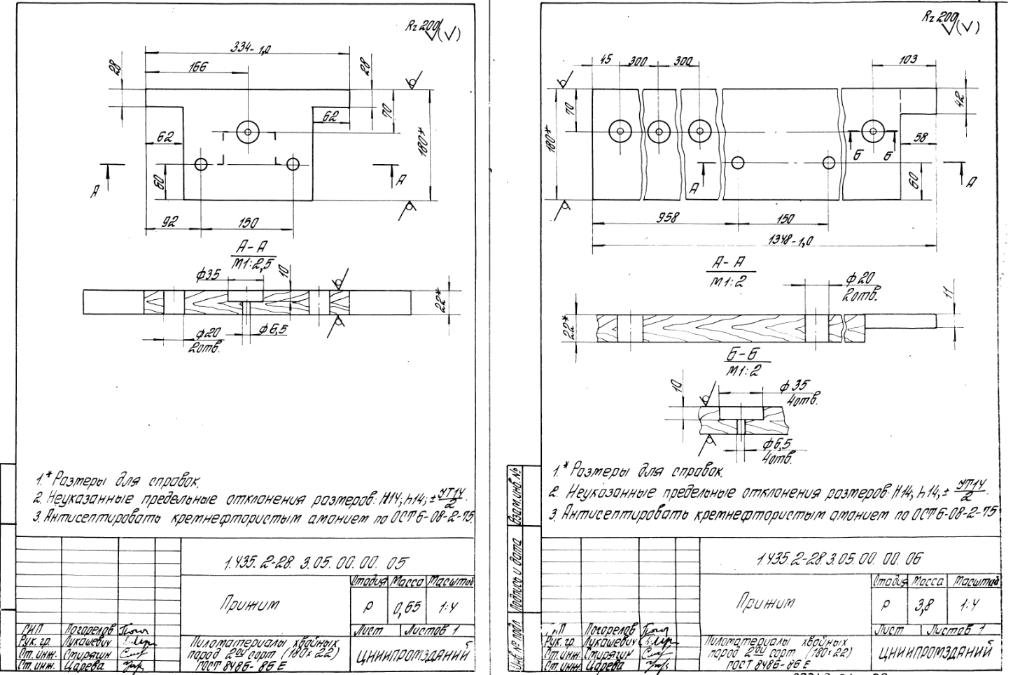

Прижим – 80 стр
 |
|
| 1010 × 681 пикс. Открыть в новом окне | |
Прижим – 81 стр
 |
|
| 1015 × 675 пикс. Открыть в новом окне | |
Упор – 82 стр
 |
|
| 677 × 495 пикс. Открыть в новом окне | |
 |
|
| 683 × 493 пикс. Открыть в новом окне | |

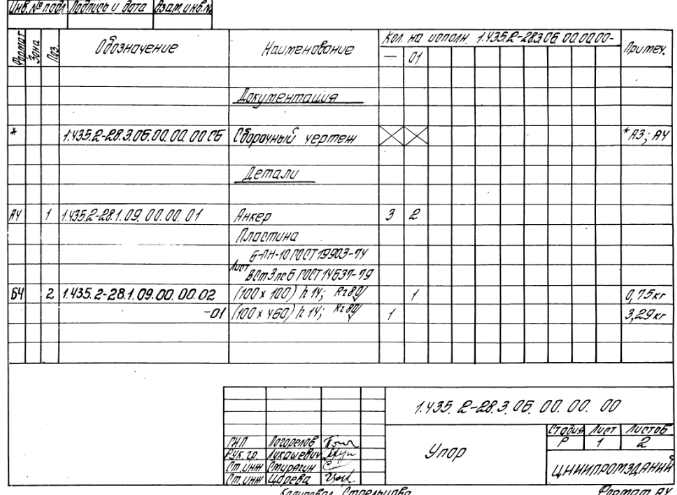

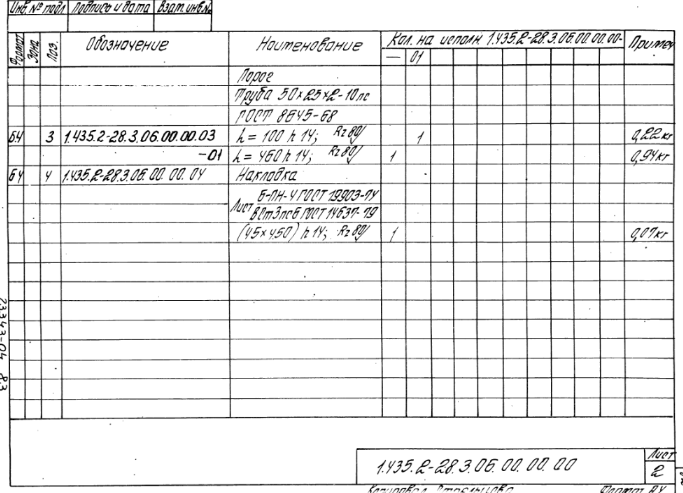

Упор. Сборочный чертеж – 83 стр
 |
|
| 996 × 678 пикс. Открыть в новом окне | |

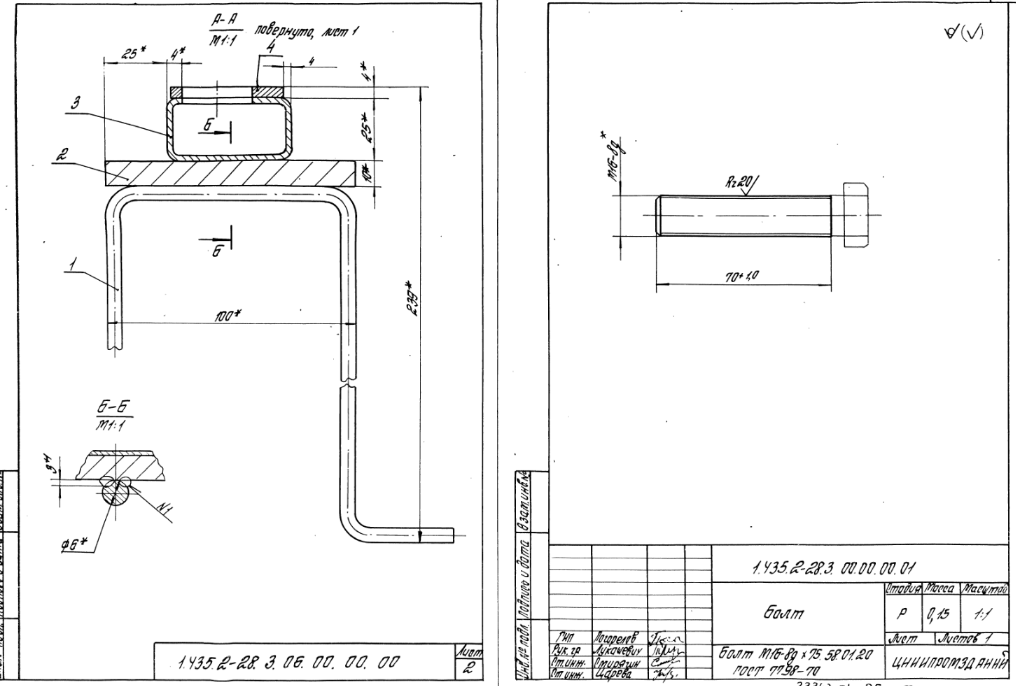

Болт -84 стр
 |
|
| 1016 × 686 пикс. Открыть в новом окне | |

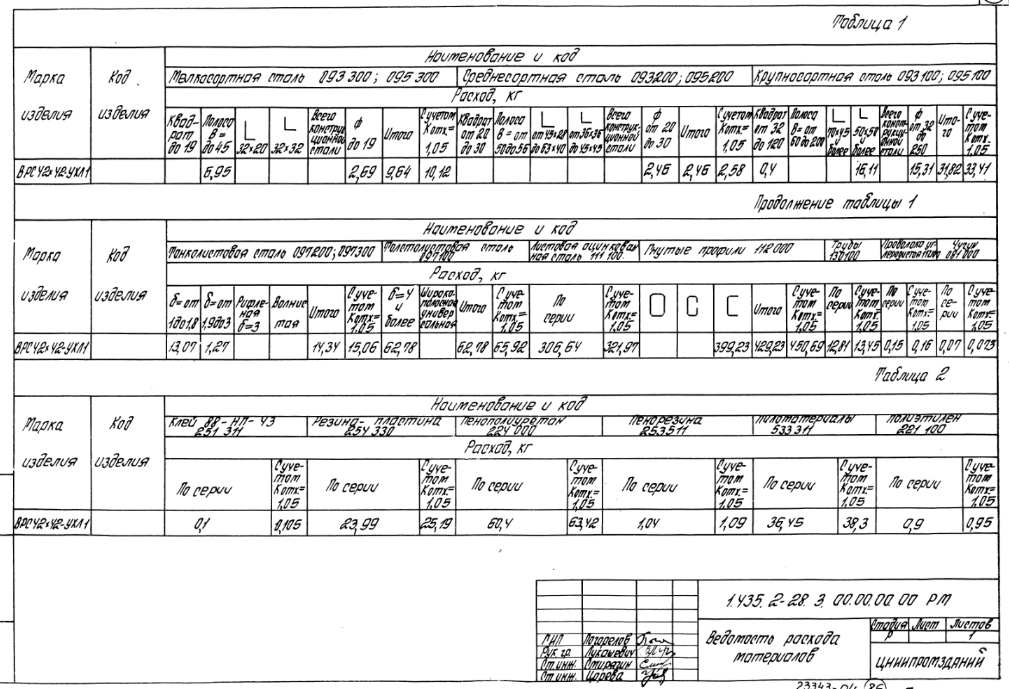

Ведомость расхода материалов – 85 стр
 |
|
| 1009 × 689 пикс. Открыть в новом окне ( | |
