Серия 1.435.2-28 Ворота распашные для районов с температурой наружного воздуха ниже минус 40 °С. Выпуск 4 Ворота распашные складчатые для проема 4,8х5,4 м.

Рабочие чертежи

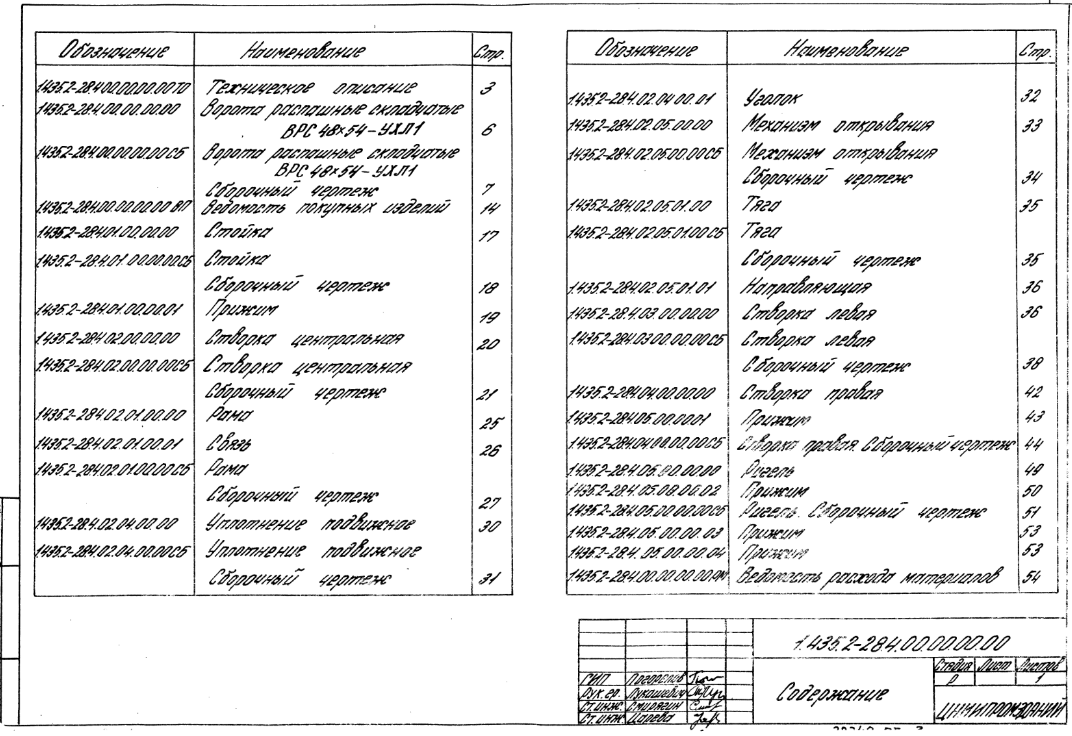

Содержание – 2 стр

1072 × 736 пикс.     Открыть в новом окне

Техническое описание – 3 стр

1.Требования к конструкции

1.1.Назначение и область применения ворот, их технические данные, расшифровка маркировки, описание изделия и его составных частей, принцип работы, комплект поставки, указания по монтажу, эксплуатации, транспортированию и хранению, а также архитектурно-строительные решения приведены в выпуске 0 настоящей серии.

1.2.Ворота распашные из трехслойных металлических панелей должны изготавливаться по рабочим чертежам серии 1.435.2-28 в соответствии с настоящим техническим описанием и ТУ 36-2766-85.

1.3.Створка полотна должны открываться свободно без заеданий и должны быть снабжены ручными механизмами открывания и закрывания, обеспечивающими надежную фиксацию створок в их закрытом и открытом положениях.

1.4.Сопротивление теплопередаче полотна должна быть не менее

1.5.Воздухонипроницаемость ворот должна быть не более

1.6.Все металлические поверхности должны иметь защитно-декоративное покрытие.

1.7.Конструкция ворот должна подвергаться следующим испытаниям:

- типовым – при подготовке производства или изменения конструкции ворот по утвержденной программе и методике испытаний, разработанной заводом-изготовителем;

- приемно-сдаточным – при серийном и массовом производстве – по техническому описанию.

1.8.Завод-изготовитель должен изготовить и испытать опытные образцы ворот в точном соответствии с чертежами и техническим описанием. Серийное или массовое производство ворот разрешается только после утверждения акта испытания опытных образцов с выводами, характеризующими качество изготовления и стабильность работы ворот.

2.Требования к материалам

2.1.Качество материалов должно соответствовать требованиям государственных или отраслевых стандартов, или технических условий. Соответствие применяемых материалов предъявленным требованиям должно подтверждаться стандартами заводов-поставщиков, а при их отсутствии- данными испытаний заводской лаборатории.

3.Требование к деталям

3.1.Заготовки из фасонного проката должны быть очищены от загрязнений, коррозии и заусенцев любым способом, не ухудшающим структуру металла и не понижающие прочность деталей.

3.2.В металлических деталях, имеющих механически обработанные поверхности, чистота обработки должна соответствовать классу чистоты, указанному в чертежах и выполняться в соответствии с ГОСТ 2789-73.

Для деталей, с чистотой обработки не указанной в чертежах, чистота поверхности должна быть не ниже R=80 по ГОСТ 2789-73. Риски и царапины на поверхностях этих деталей не допускаются. Острые кромки должны быть притуплены.

3.3.Неуказанные в чертежах предельные отклонения размеров  по ГОСТ 25347-82

3.4.Непрямолинейность линейных элементов должна быть не более 1 мм на длине 1 м и 2 мм на всей длине.

3.5.Технология изготовления деталей и сборочных единиц ворот должна обеспечить их взаимозаменяемость.

3.6.Детали, изготовленные из резины не должны иметь вмятин, надрывов и более одной склейки по длине детали.

3.7.Сварные швы должны быть равной толщины, без перекосов, шлаковых и других дефектов.

4.Требования к сборке

4.1.Поступающие на сборку детали должны быть очищены от стружки, загрязнений. Иметь клеймо ОТК и другие сопроводительные документы, удостоверяющие их качество.

4.2. Сборка должна производиться на участке, оборудованном приспособлениями, обеспечивающими точность, указанную в чертежах.

4.3.При сборке деталей не допускается применение прокладок, клиньев и прочих компенсаторов, не предусмотренных чертежами.

4.4.Все резьбовые соединения должны быть затянуты до отказа без перекоса сопрягаемых деталей. Все крепежные изделия не должны иметь повреждений.

4.5.Допускаемые отклонения габаритных размеров обрамления ворот ±5 мм, косоугольность проема ворот и полотна допускается в пределах поля допуска  на линейные размеры по ГОСТ 11472-69. Непрямолинейность полотна и опоры ригеля не должна быть более 1,5 мм на первый метр длины плюс 0,5 мм на каждый последующий метр.

4.6.Подшипники перед сборкой промыть в горячем минеральном масле или бензине, а после установки в узле, смазать консистентной смазкой ЦИАТИМ-201 ГОСТ 6267-74.

4.7.Все трущиеся, посадочные и неокрашенные поверхности должны быть смазаны солидолом жировым Ж по ГОСТ 1033-79.

5.Требования к декоративно-защитным покрытиям.

5.1.Поверхности, подлежащие окраске, должны быть очищены от масел, ржавчины, грязи и влаги, обезжирены и огрунтованы. Марка грунтовки выбирается заводом-изготовителем.

5.2.Элементы ворот должны быть огрунтованы только после проверки качества изготовления.

5.3.Огрунтованные и окрашенные поверхности должны быть равными гладкими, без подтеков и не иметь отслоений.

5.4.Цвет защитно-декоративного покрытия определяется проектировщиками и согласовывается с заводом-изготовителем ворот.

6.Требования к маркировке

Маркировка наносится водостойкой краской по трафарету. Размер шрифта по ГОСТ 2930-62. При маркировании наносится условное обозначение ворот и штамп ОТК завода-изготовителя.

Ворота распашные складчатые ВРС 48×54-УХЛ1 – 6 стр

1082 × 728 пикс.     Открыть в новом окне

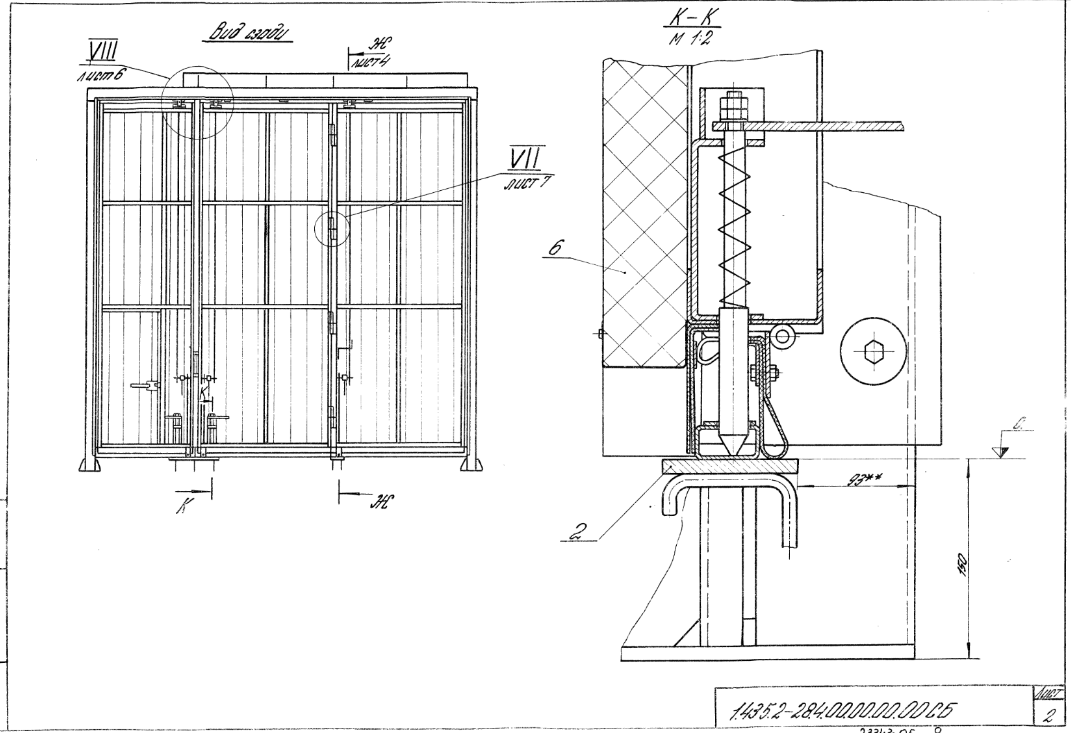

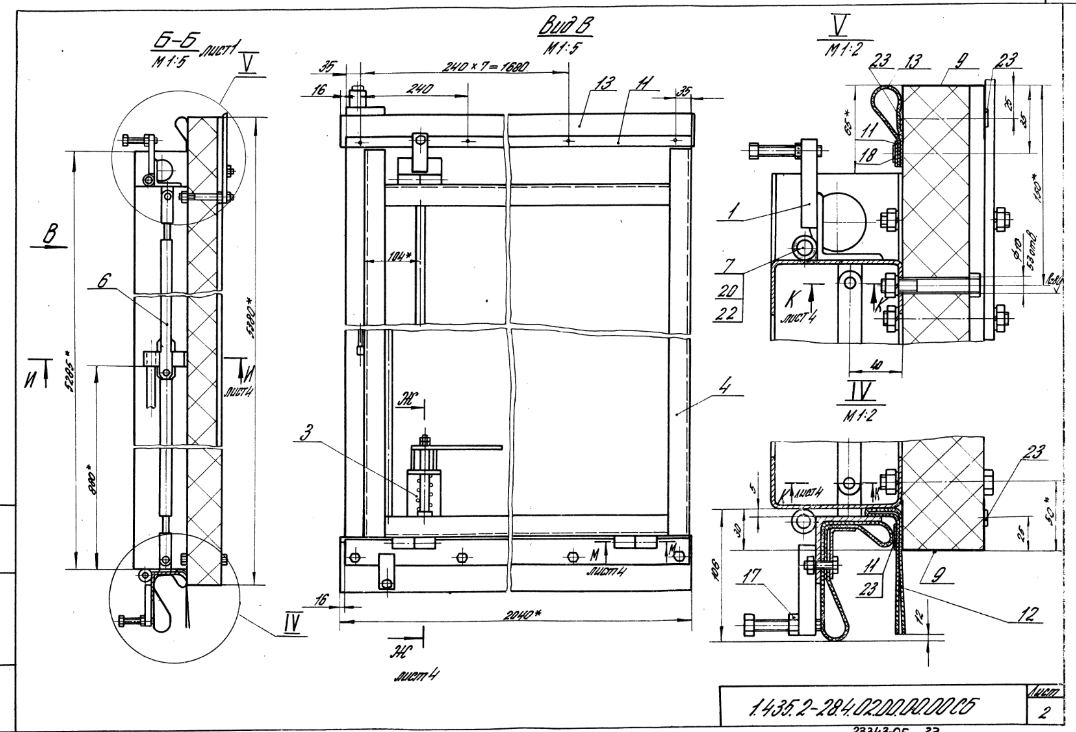

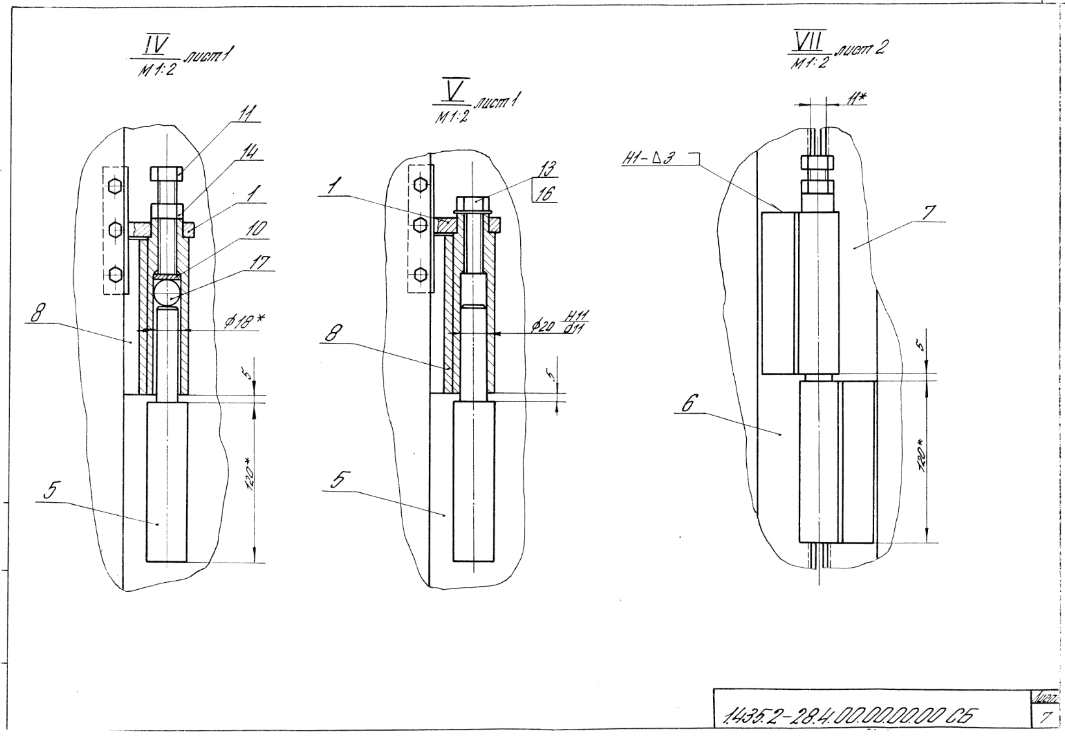

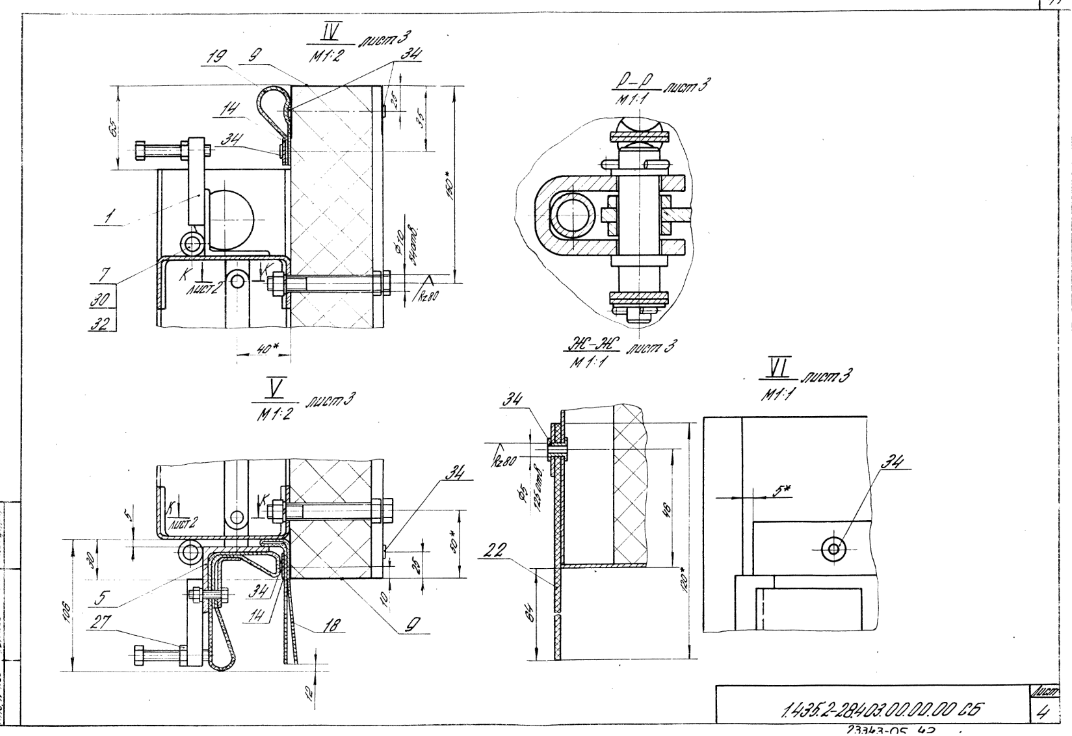

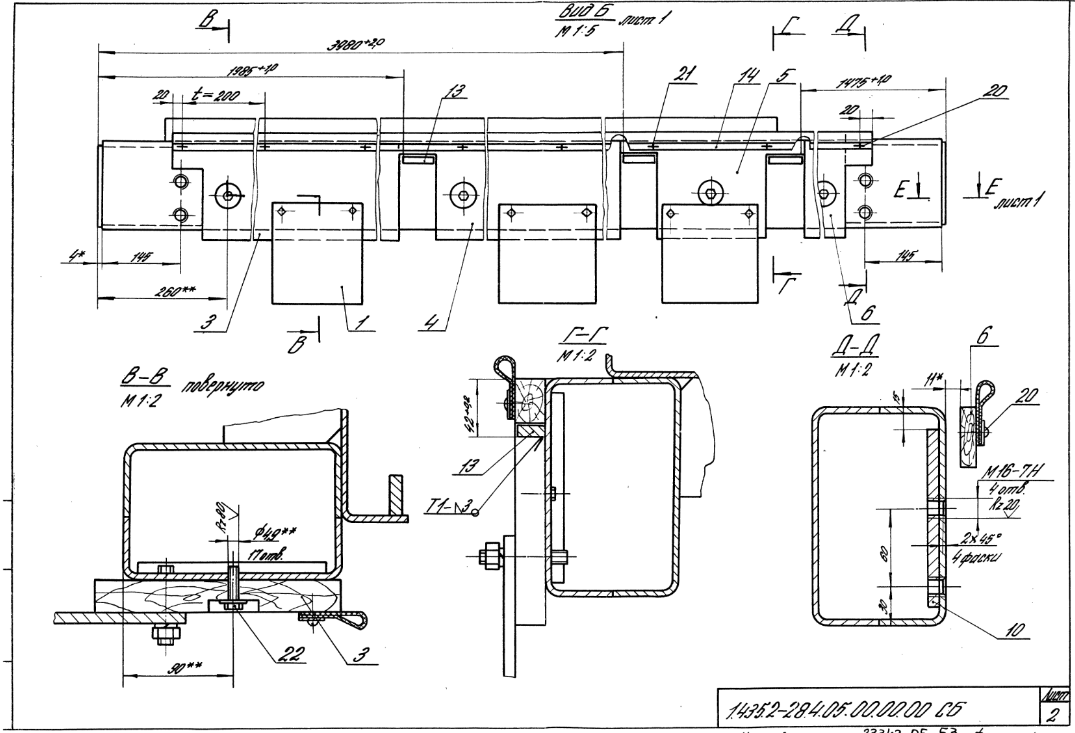

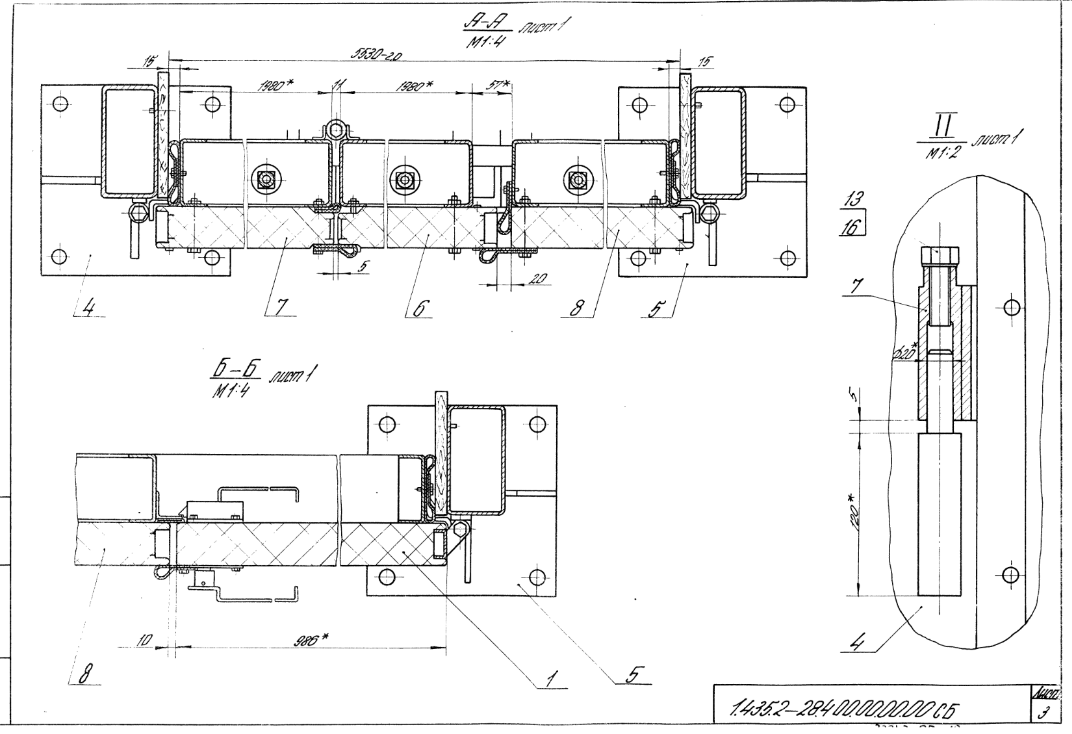

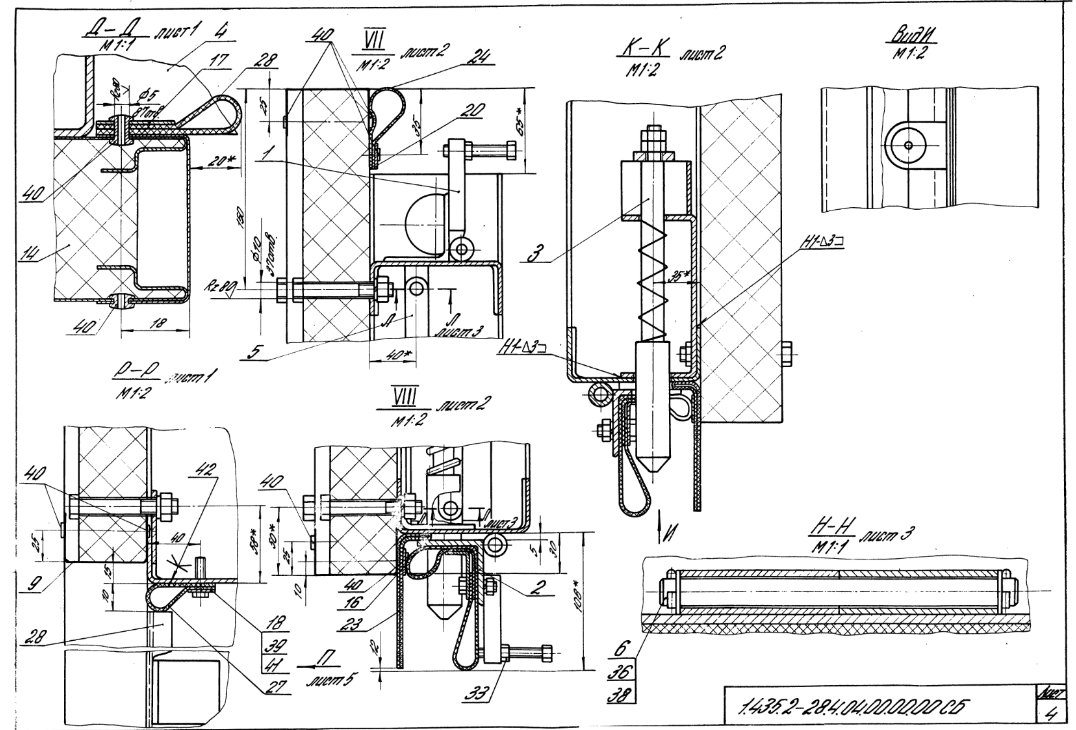

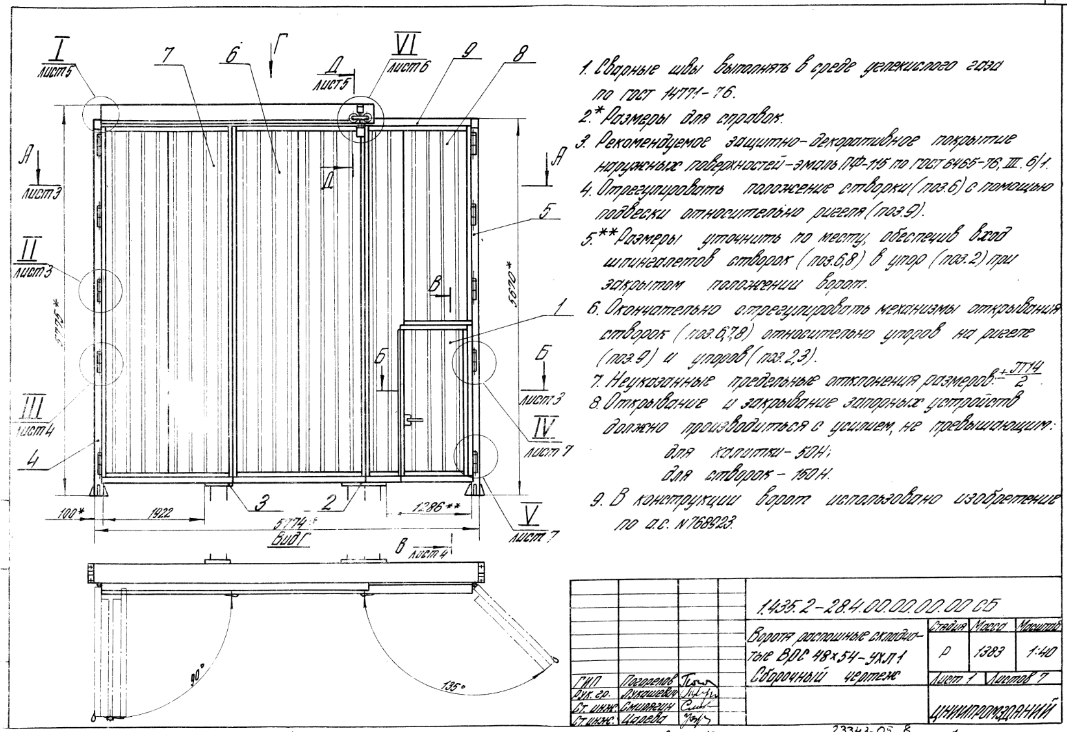

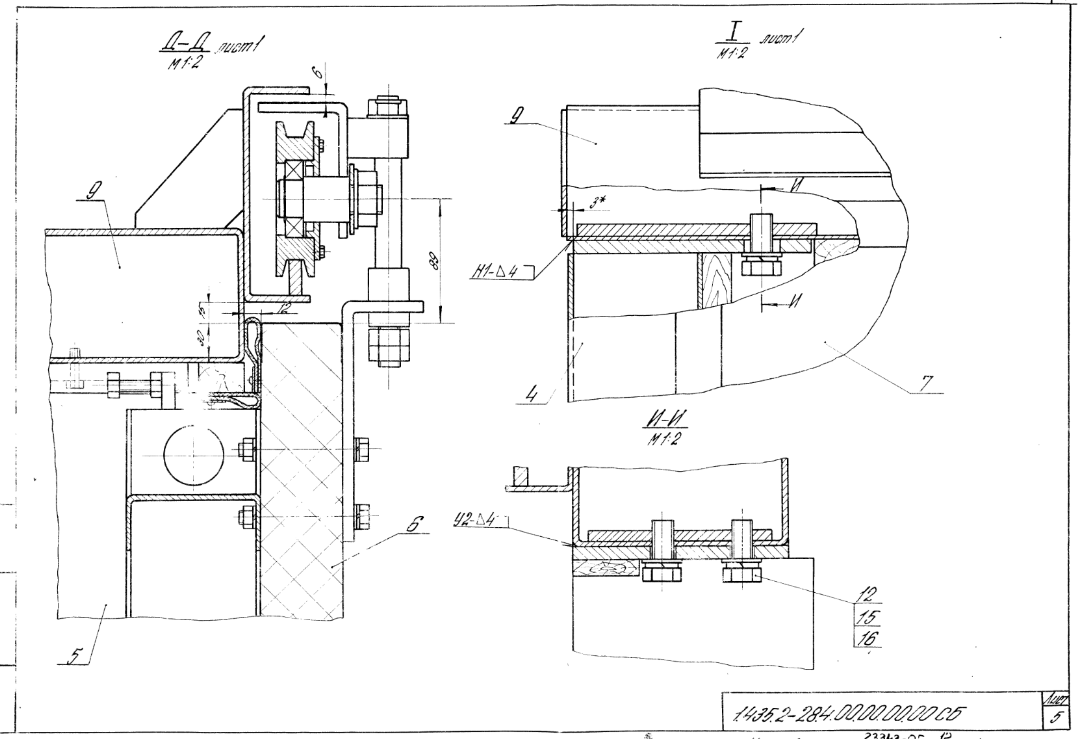

Ворота распашные складчатые ВРС 48×54-УХЛ1. Сборочный чертеж – 6 стр

1067 × 732 пикс.     Открыть в новом окне

1071 × 733 пикс.     Открыть в новом окне

1072 × 734 пикс.     Открыть в новом окне

1080 × 729 пикс.     Открыть в новом окне

1080 × 739 пикс.     Открыть в новом окне

1078 × 732 пикс.     Открыть в новом окне

1065 × 737 пикс.     Открыть в новом окне

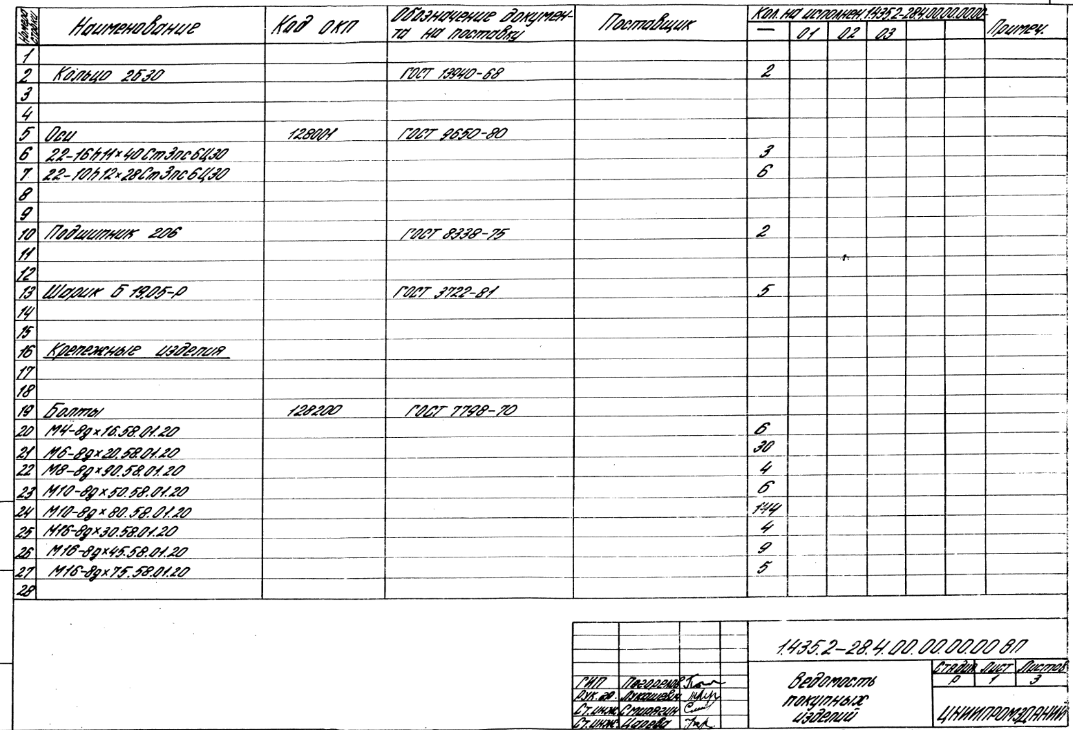

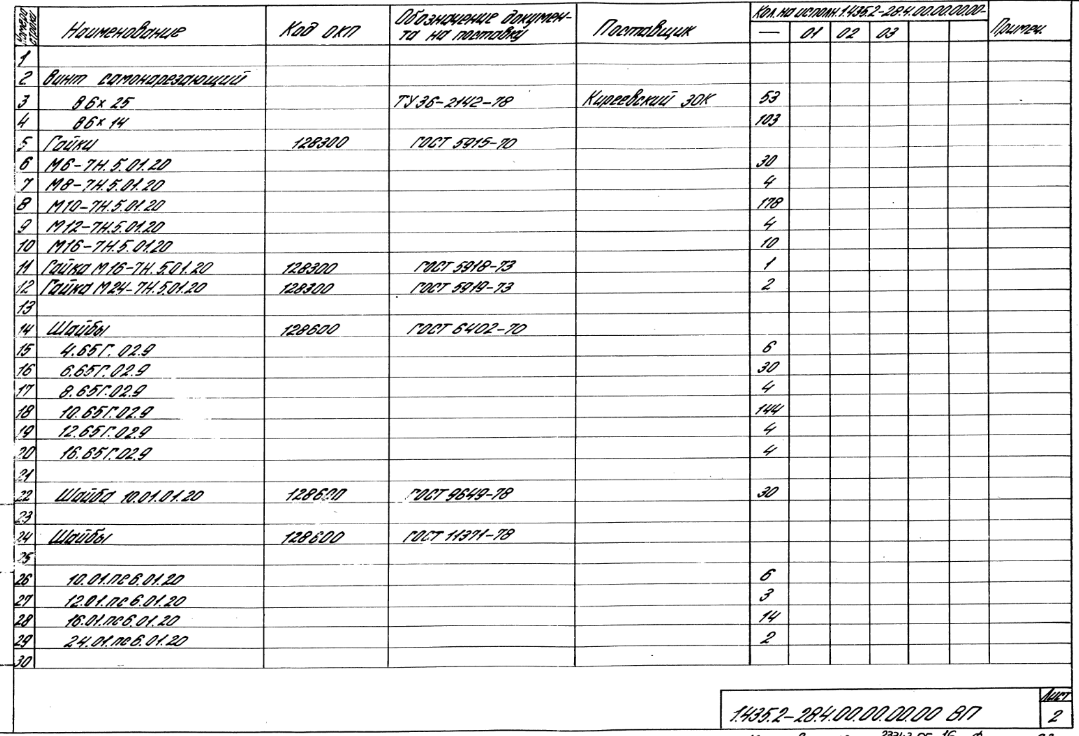

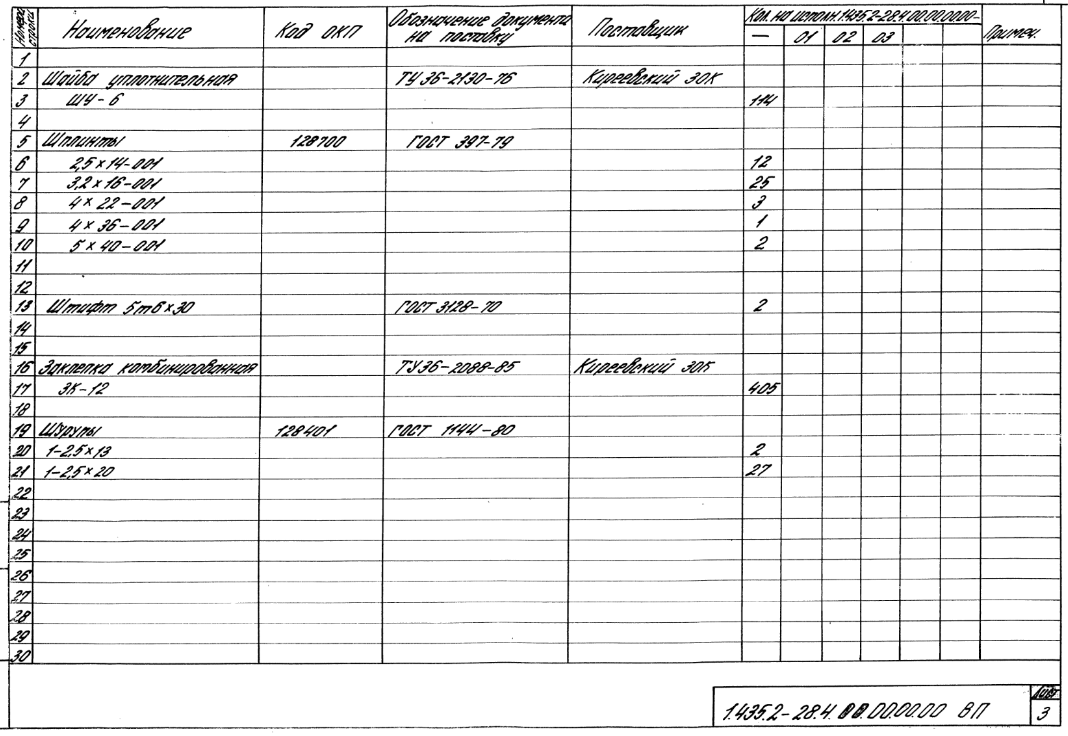

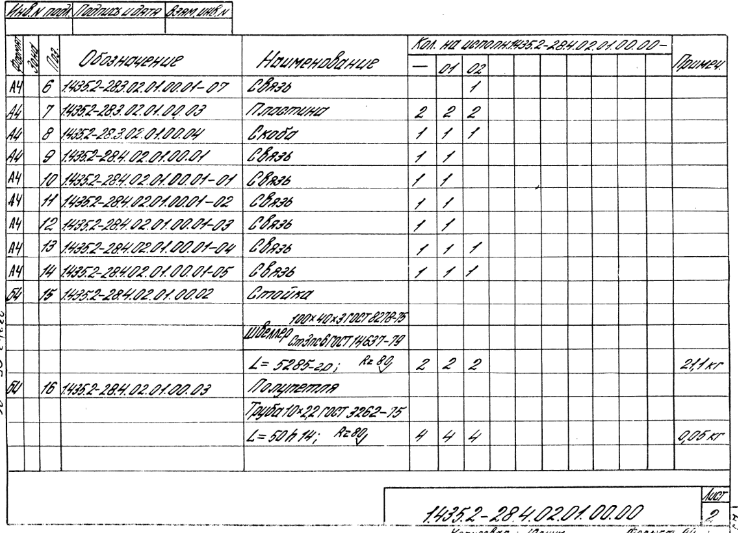

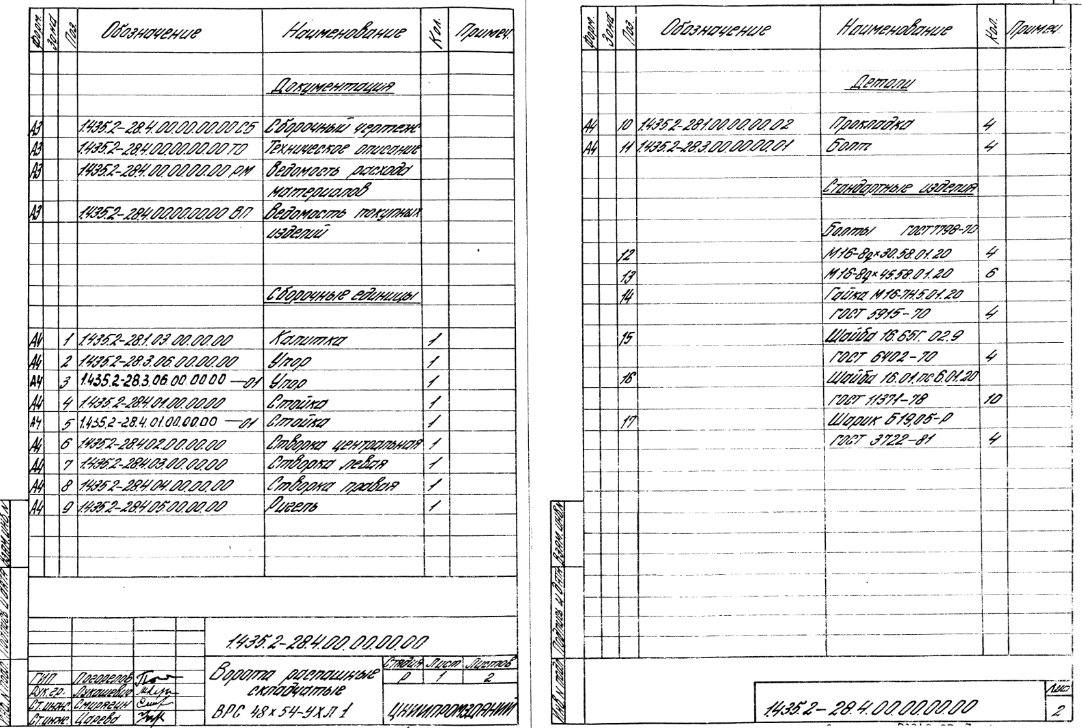

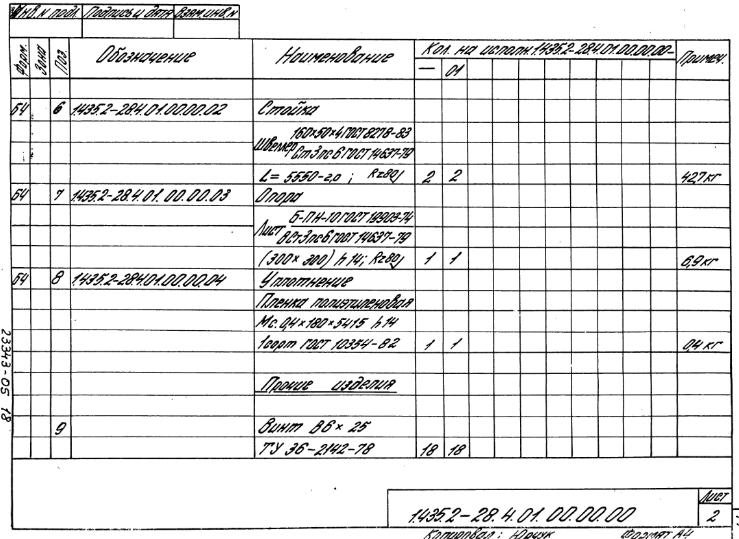

Ведомость покупных изделий – 14 стр

1073 × 730 пикс.     Открыть в новом окне

1079 × 736 пикс.     Открыть в новом окне

1068 × 736 пикс.     Открыть в новом окне

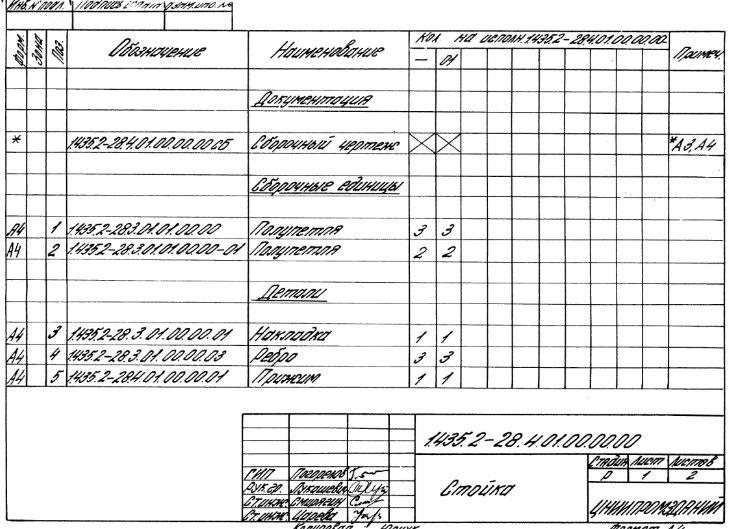

Стойка – 17 стр

734 × 529 пикс.     Открыть в новом окне

739 × 539 пикс.     Открыть в новом окне

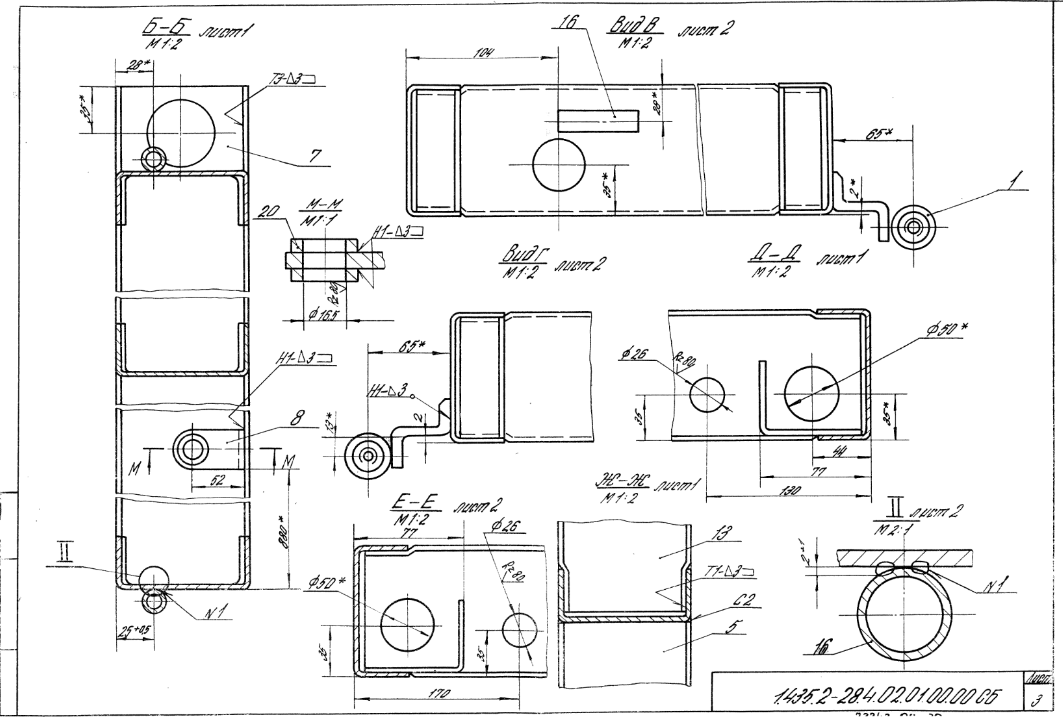

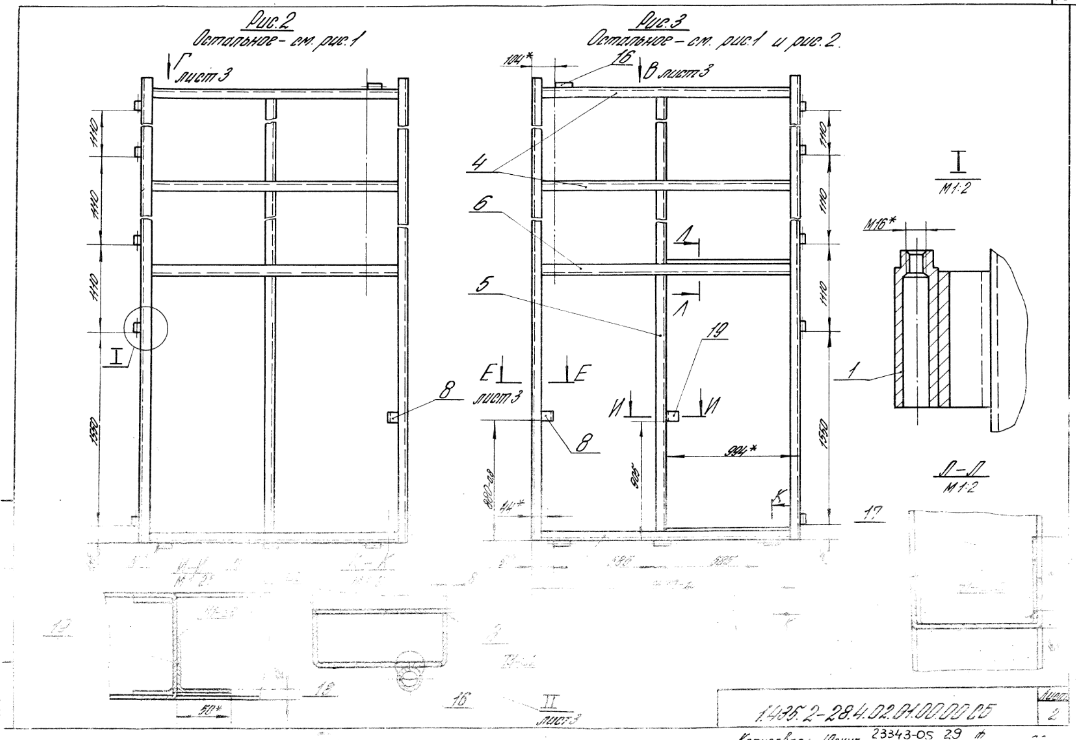

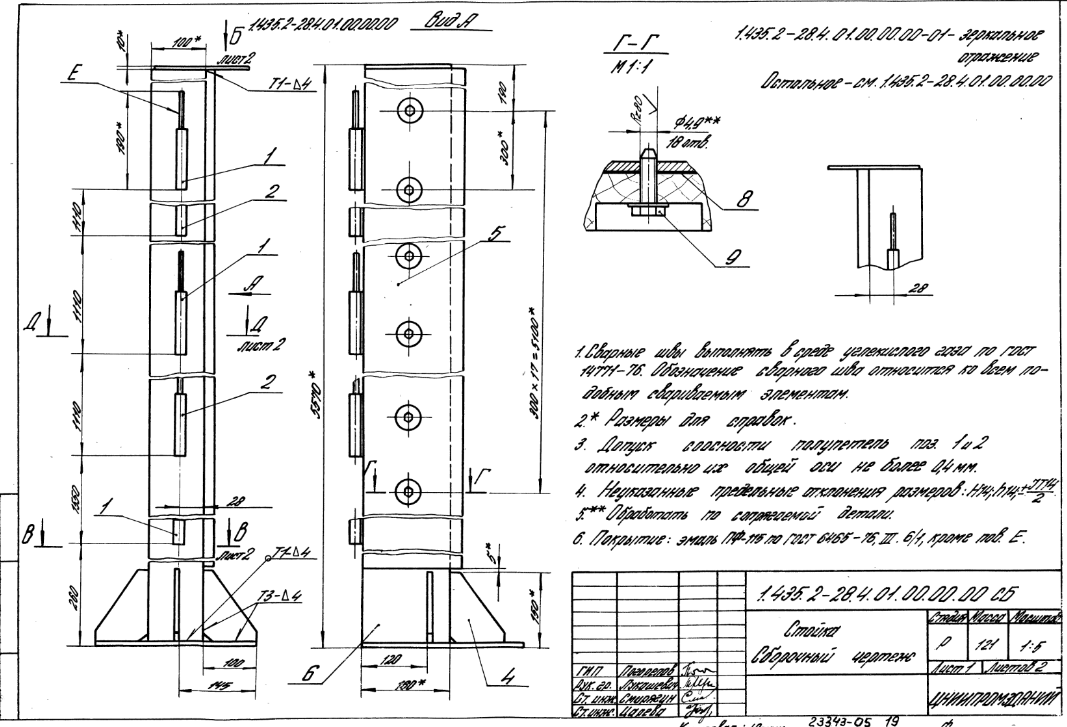

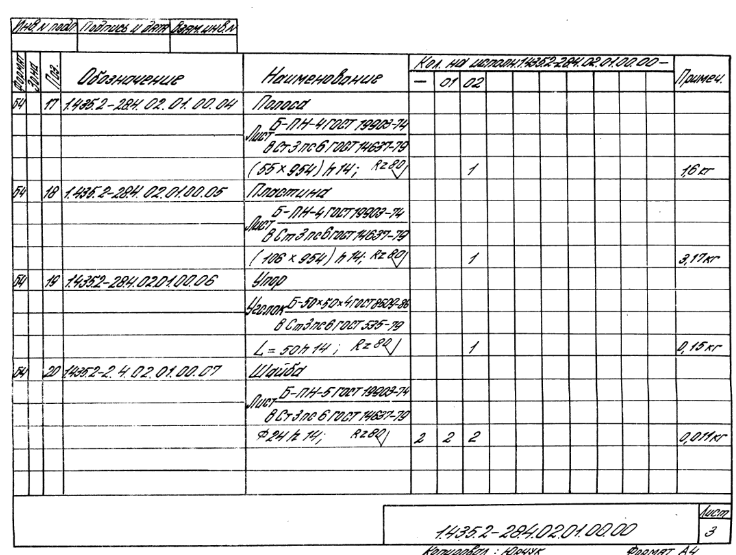

Стойка. Сборочный чертеж – 18 стр

1067 × 727 пикс.     Открыть в новом окне

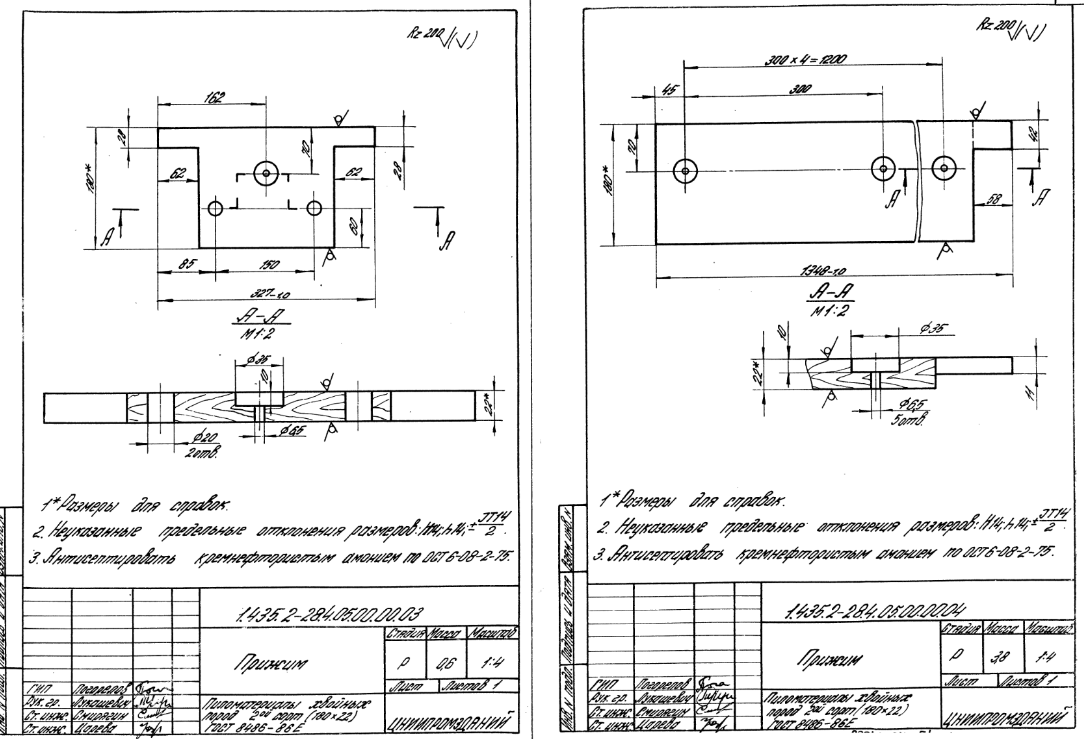

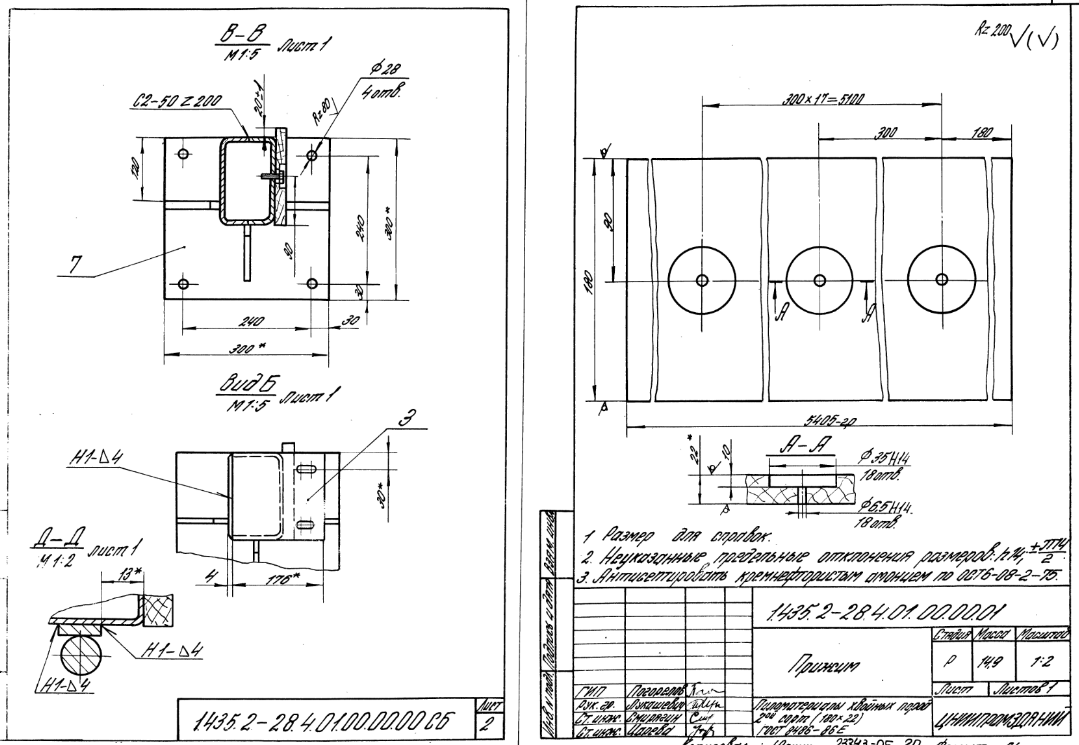

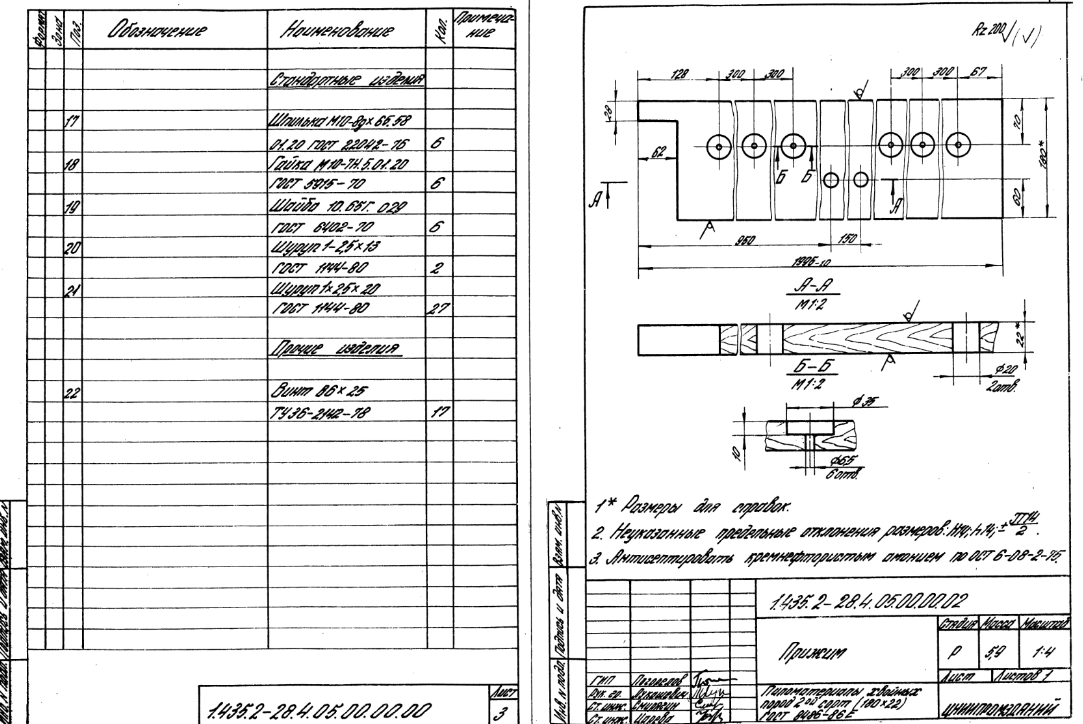

Прижим – 19 стр

1079 × 745 пикс.     Открыть в новом окне

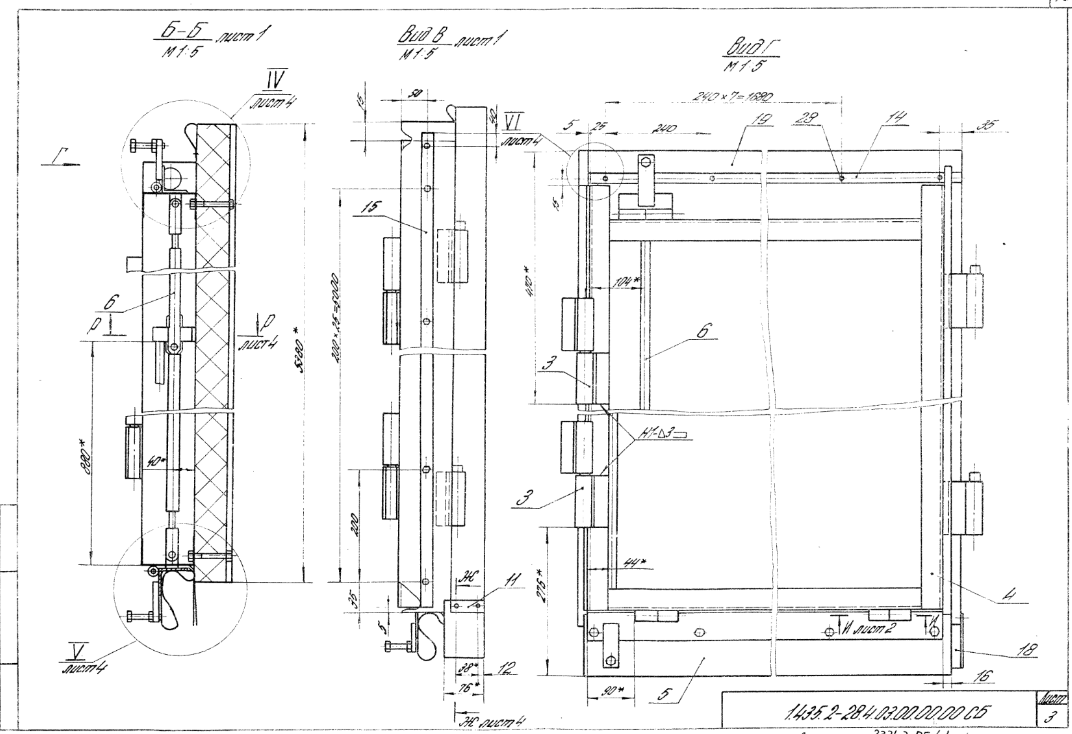

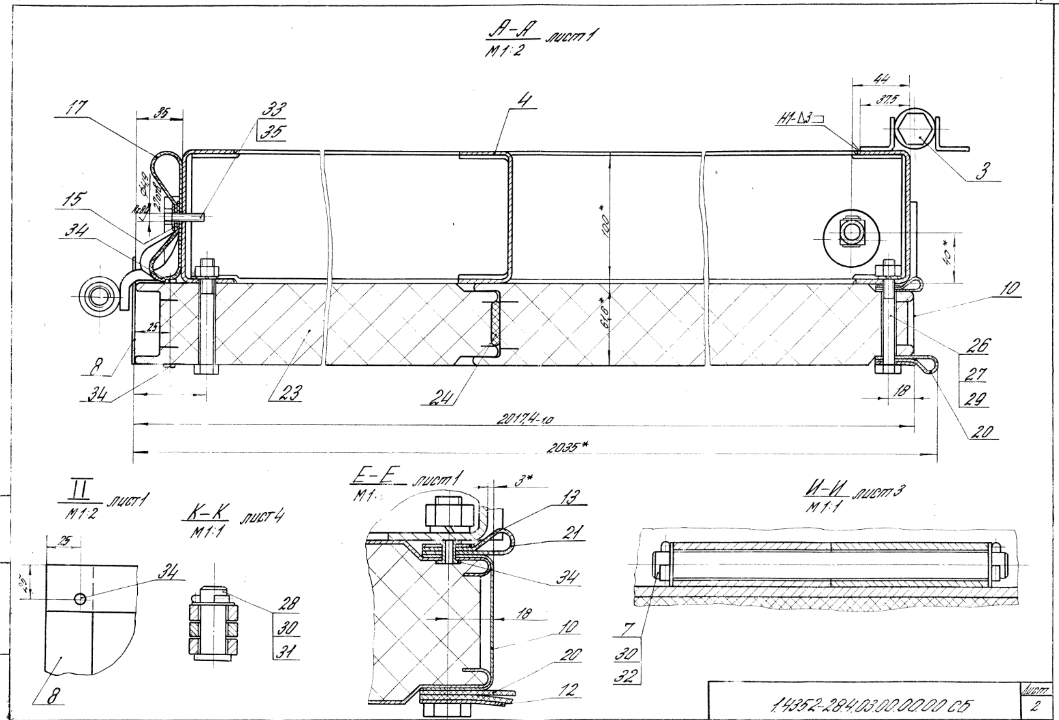

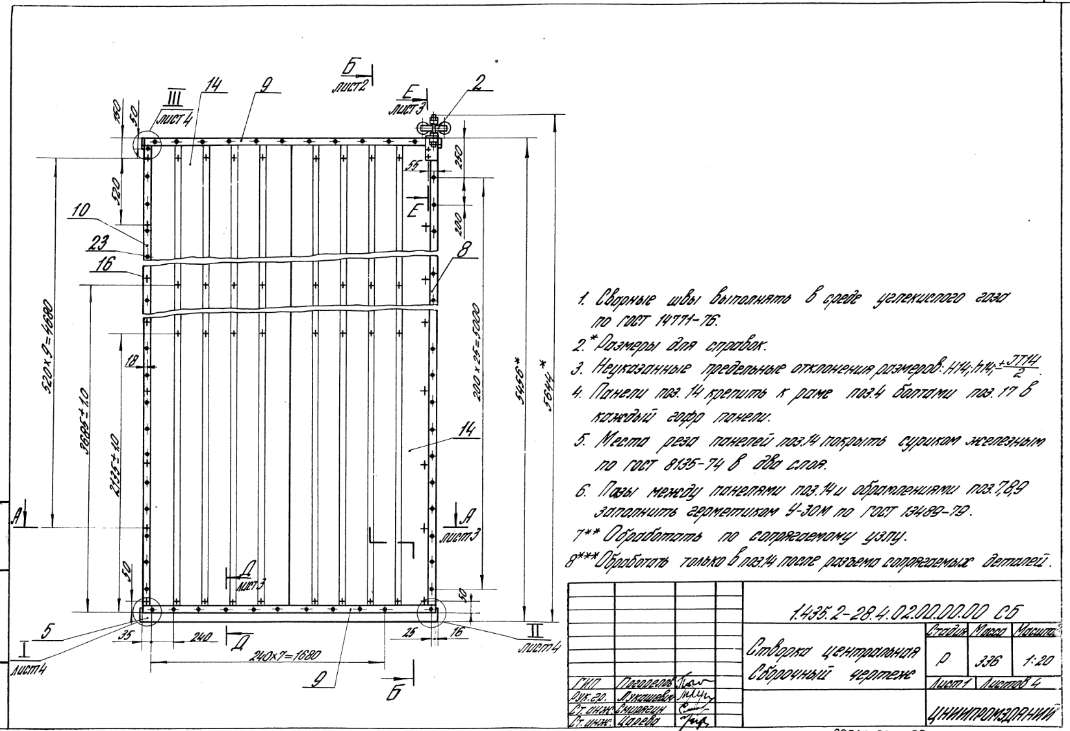

Створка центральная – 20 стр

1075 × 742 пикс.     Открыть в новом окне

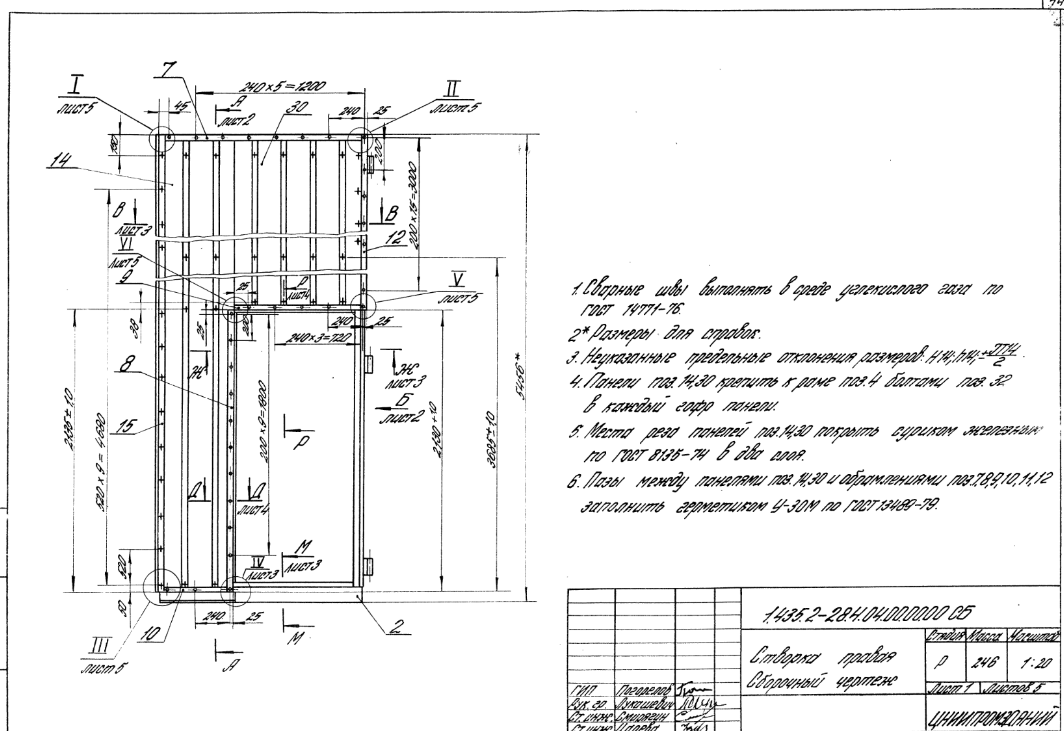

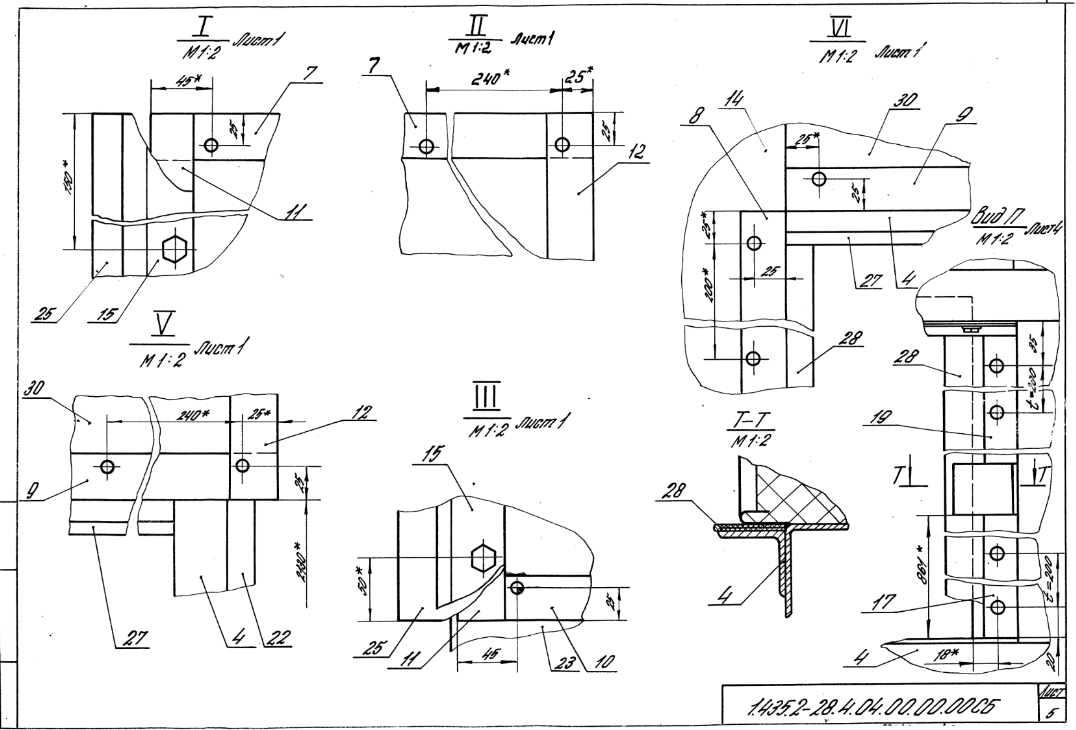

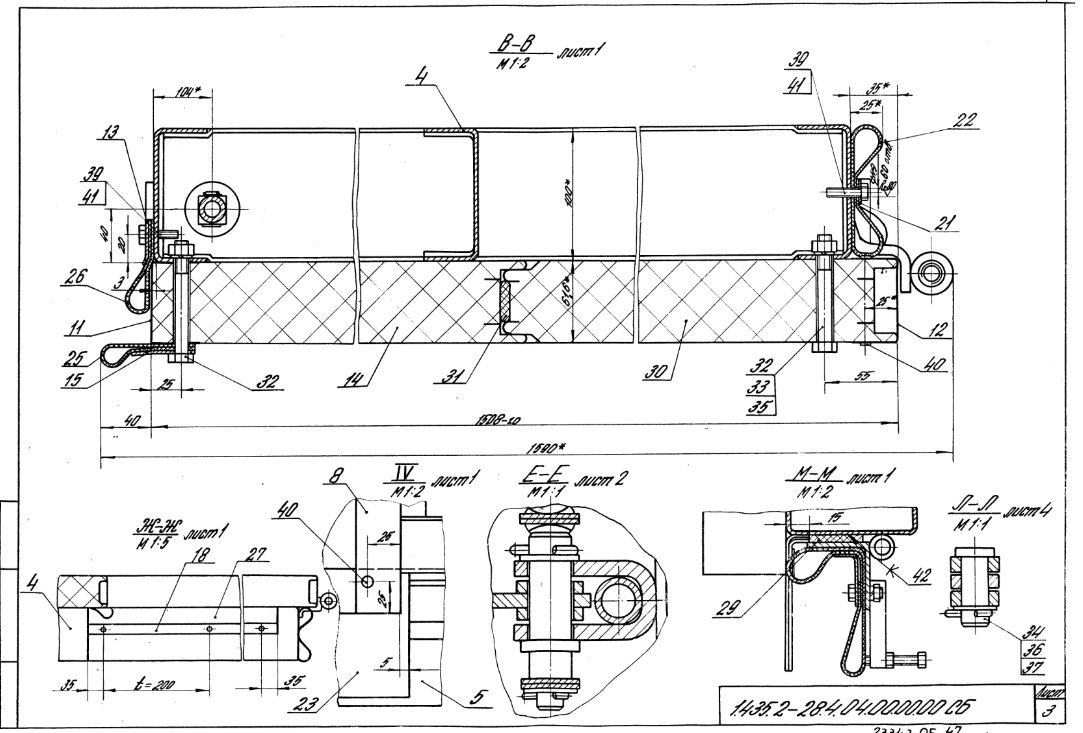

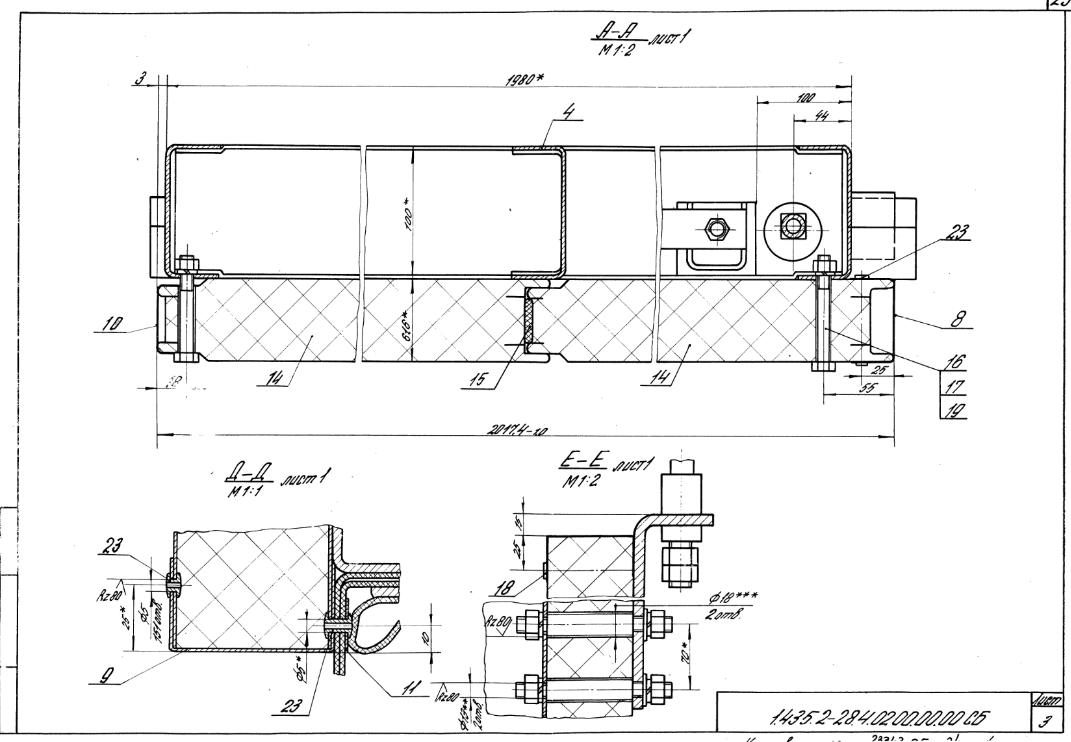

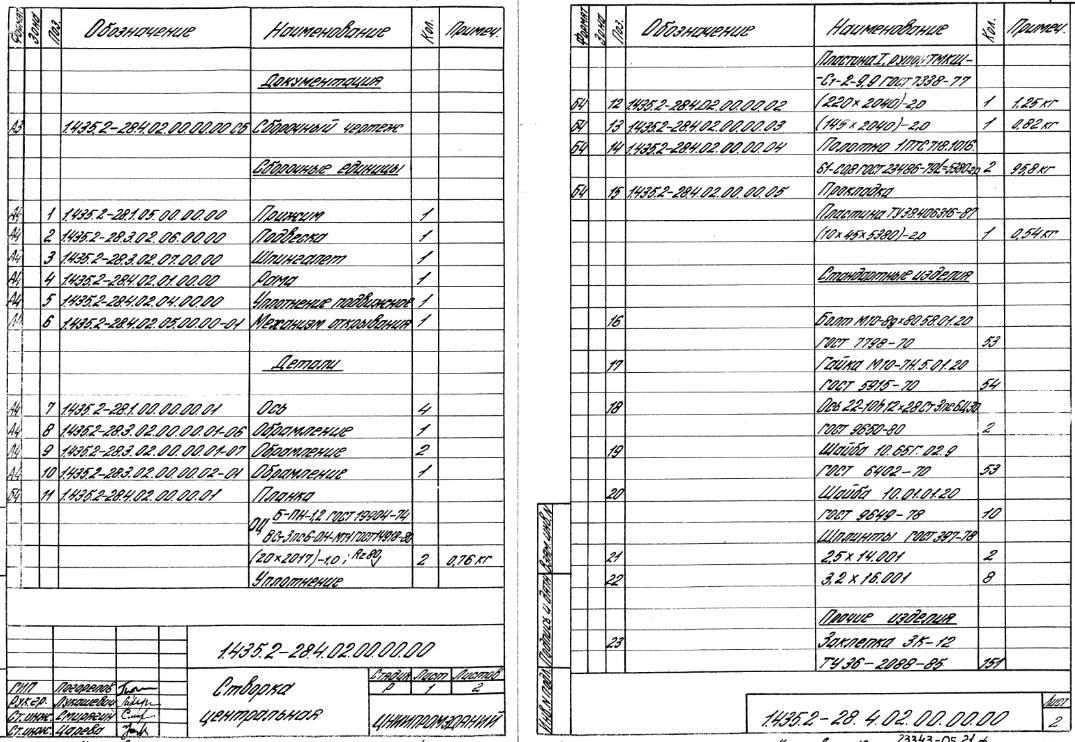

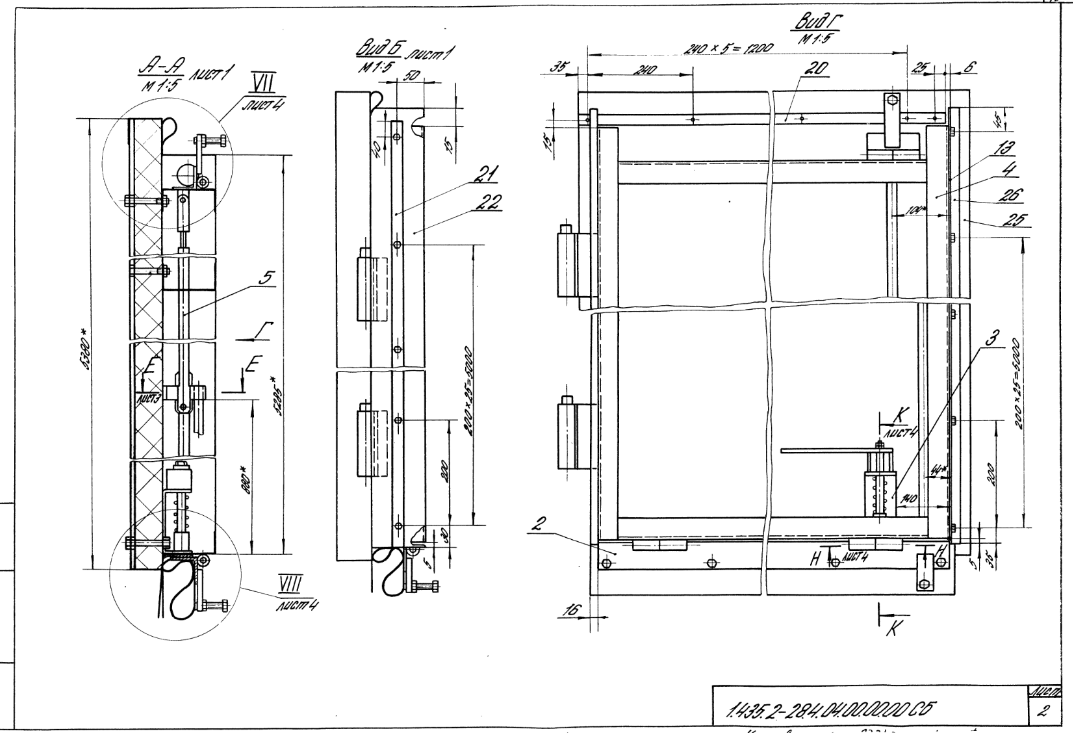

Створка центральная. Сборочный чертеж – 21 стр

1070 × 731 пикс.     Открыть в новом окне

1076 × 732 пикс.     Открыть в новом окне

1071 × 742 пикс.     Открыть в новом окне

1071 × 728 пикс.     Открыть в новом окне

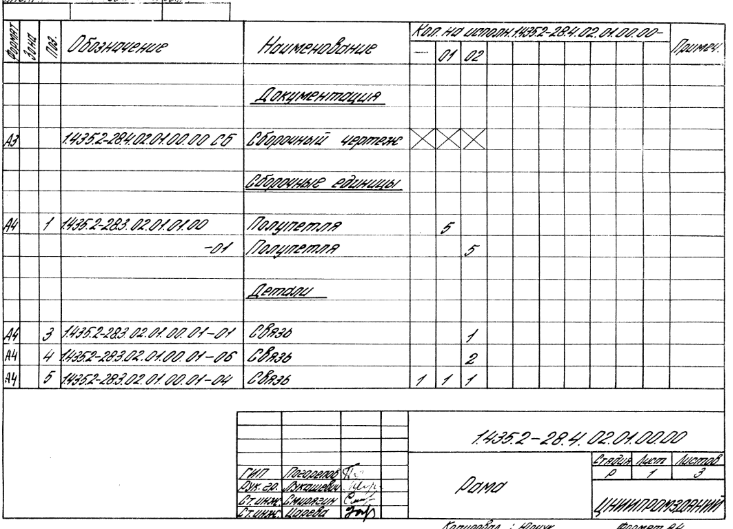

Рама – 25 стр

733 × 529 пикс.     Открыть в новом окне

738 × 533 пикс.     Открыть в новом окне

736 × 555 пикс.     Открыть в новом окне

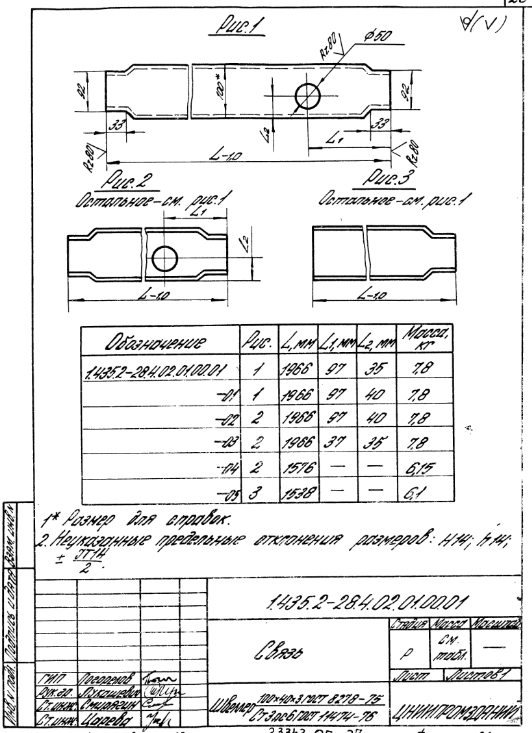

Связь – 26 стр

532 × 733 пикс.     Открыть в новом окне

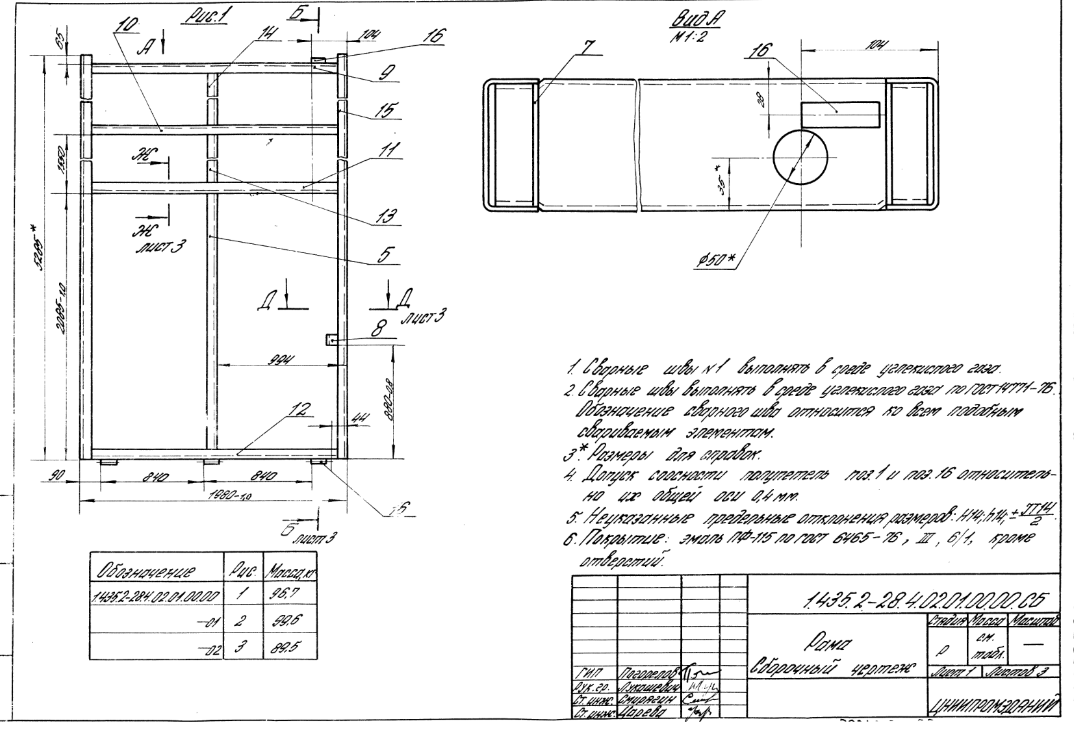

Рама. Сборочный чертеж – 27 стр

1076 × 730 пикс.     Открыть в новом окне

1076 × 740 пикс.     Открыть в новом окне

1063 × 721 пикс.     Открыть в новом окне

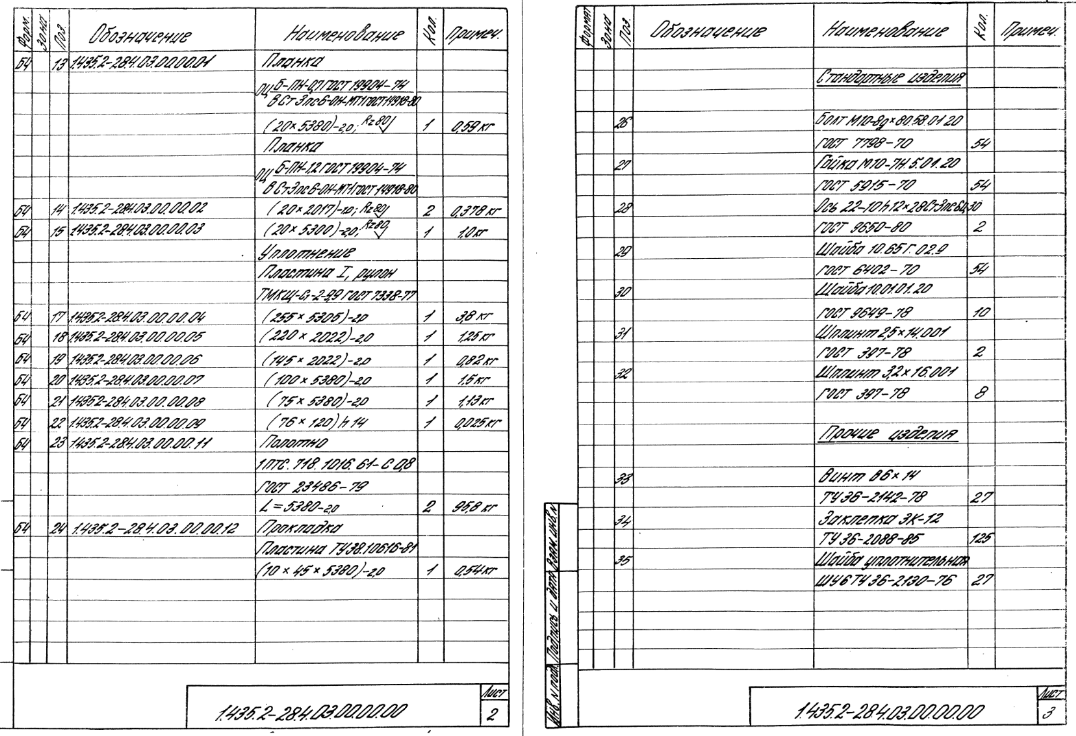

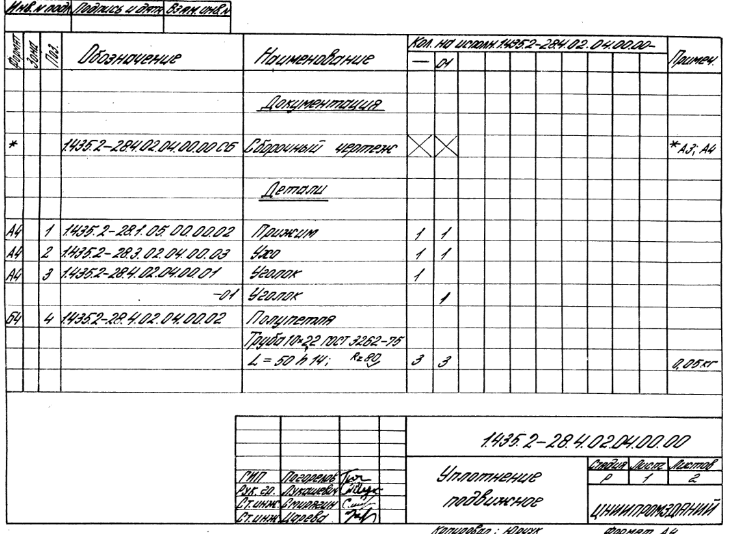

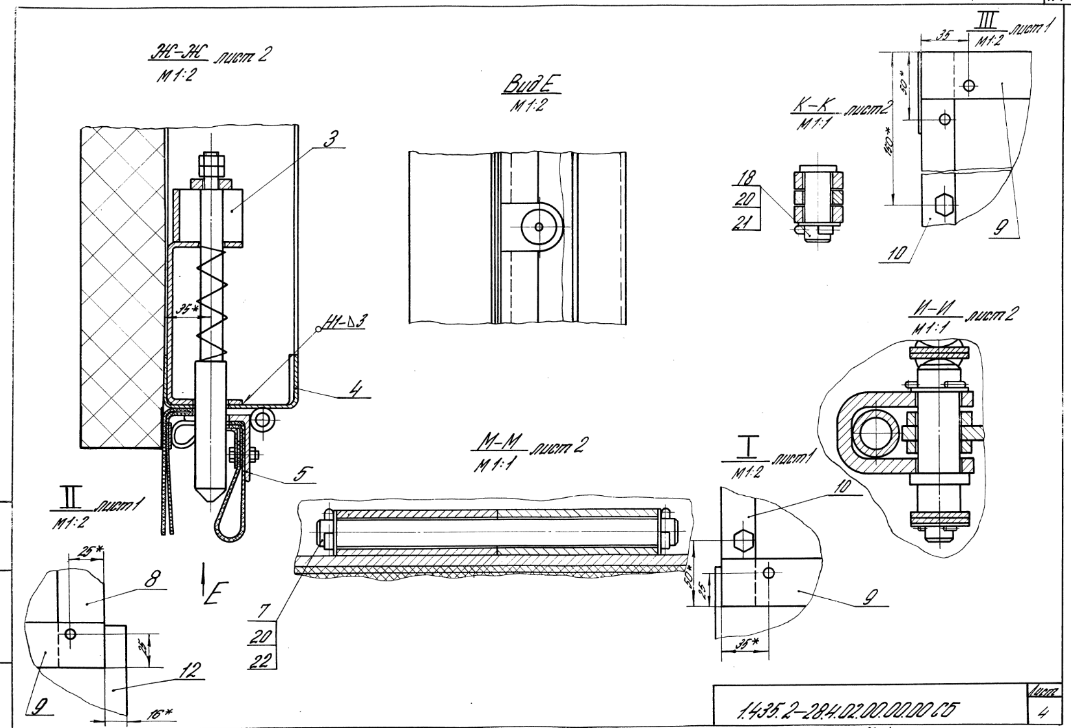

Уплотнение подвижное – 30 стр

735 × 534 пикс.     Открыть в новом окне

738 × 538 пикс.     Открыть в новом окне

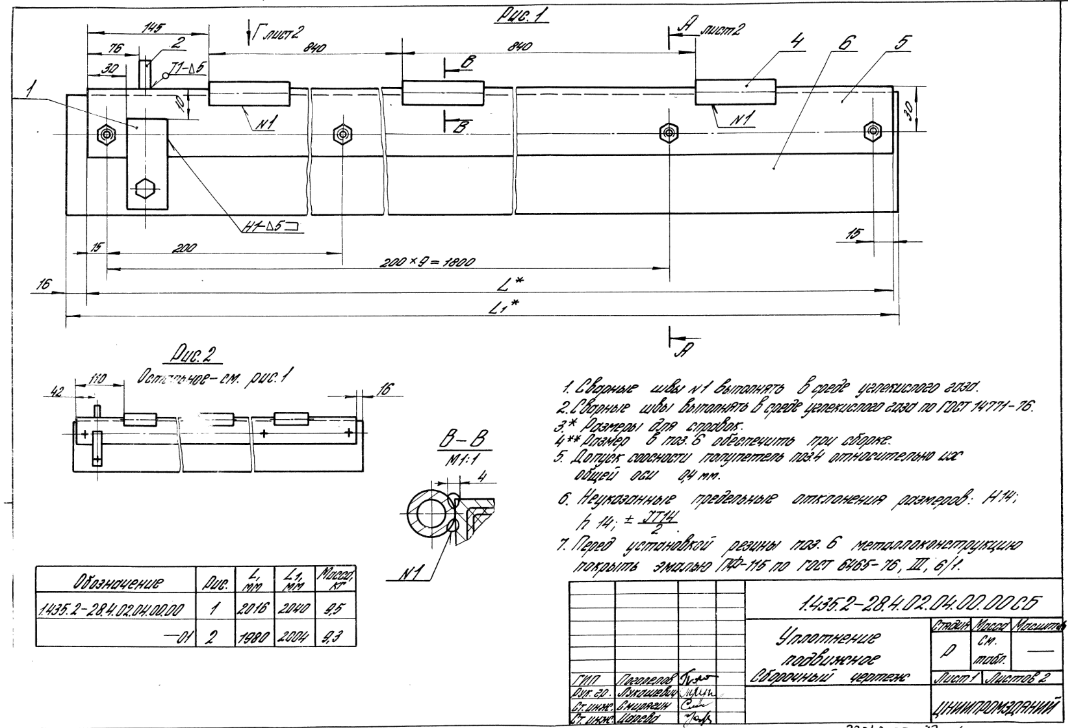

Уплотнение подвижное. Сборочный чертеж – 31 стр

1068 × 728 пикс.     Открыть в новом окне

Уголок – 32 стр

1062 × 734 пикс.     Открыть в новом окне

Механизм открывания – 33 стр

731 × 508 пикс.     Открыть в новом окне

736 × 528 пикс.     Открыть в новом окне

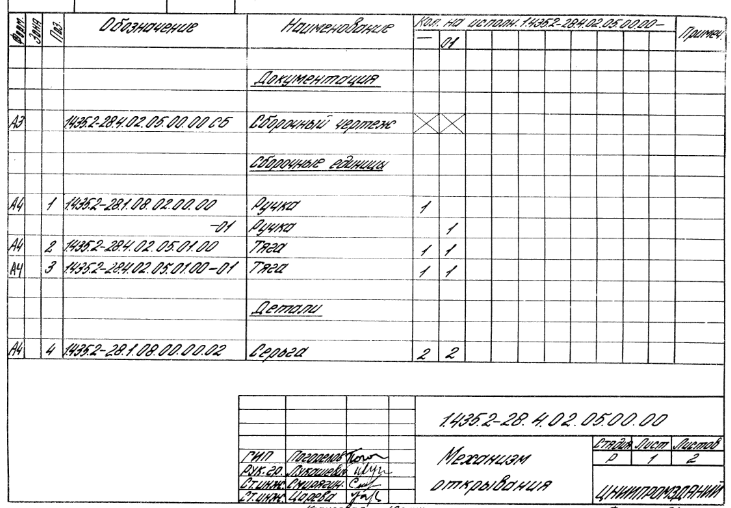

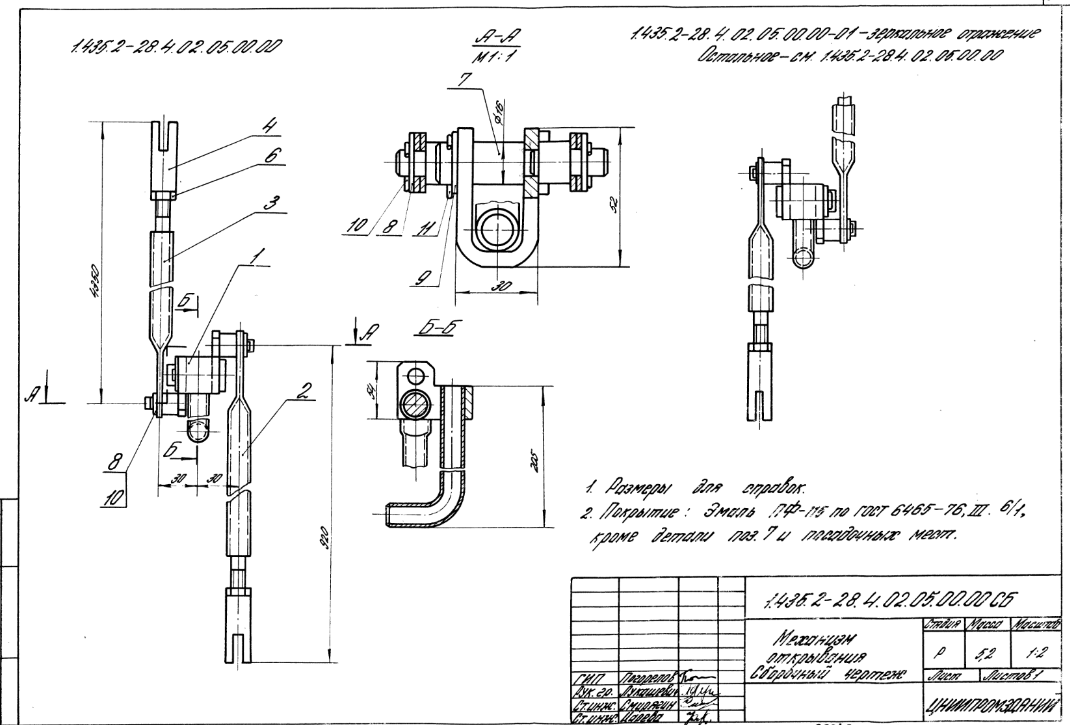

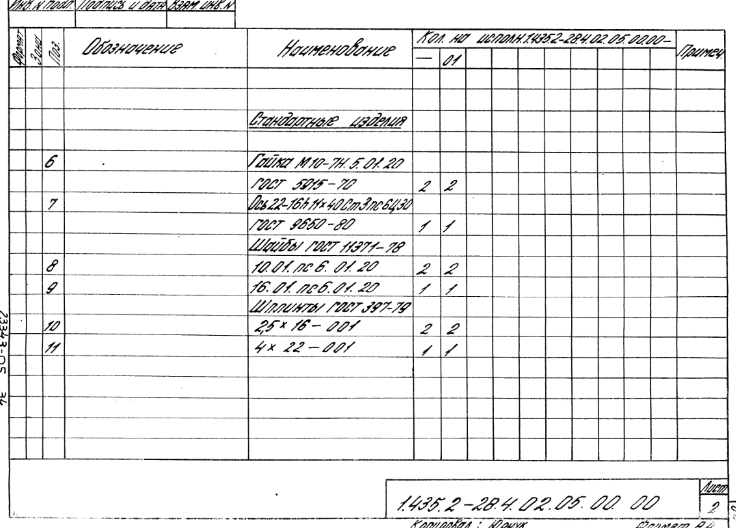

Механизм открывания. Сборочный чертеж – 34 стр

1070 × 725 пикс.     Открыть в новом окне

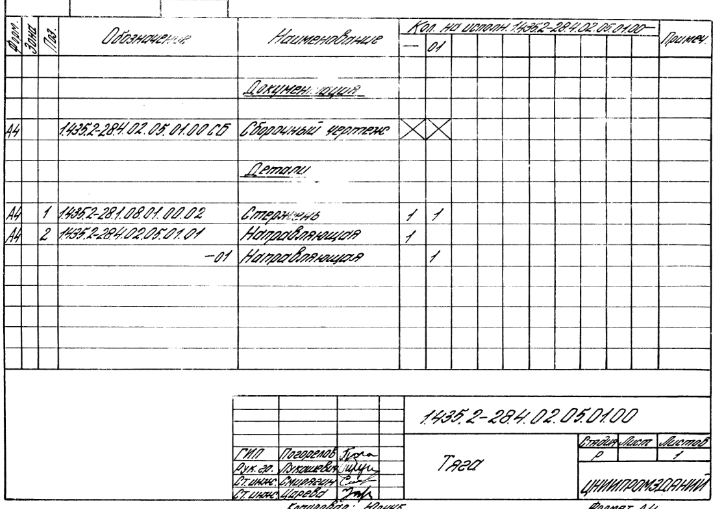

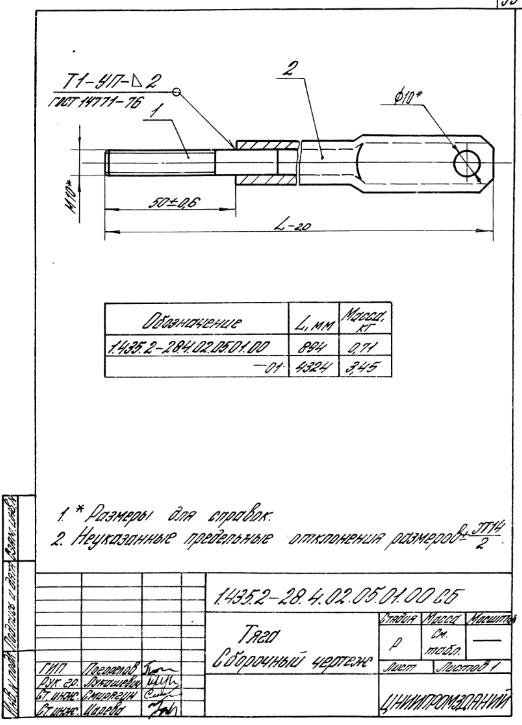

Тяга; Тяга. Сборочный чертеж – 35 стр

720 × 509 пикс.     Открыть в новом окне

522 × 725 пикс.     Открыть в новом окне

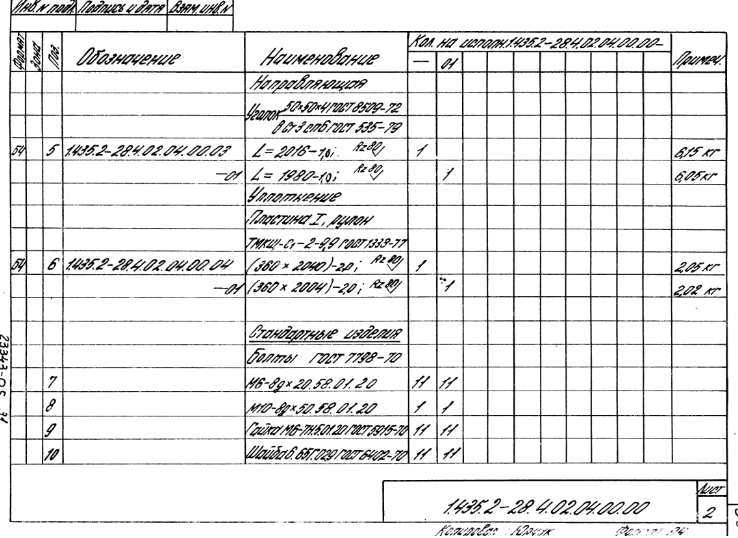

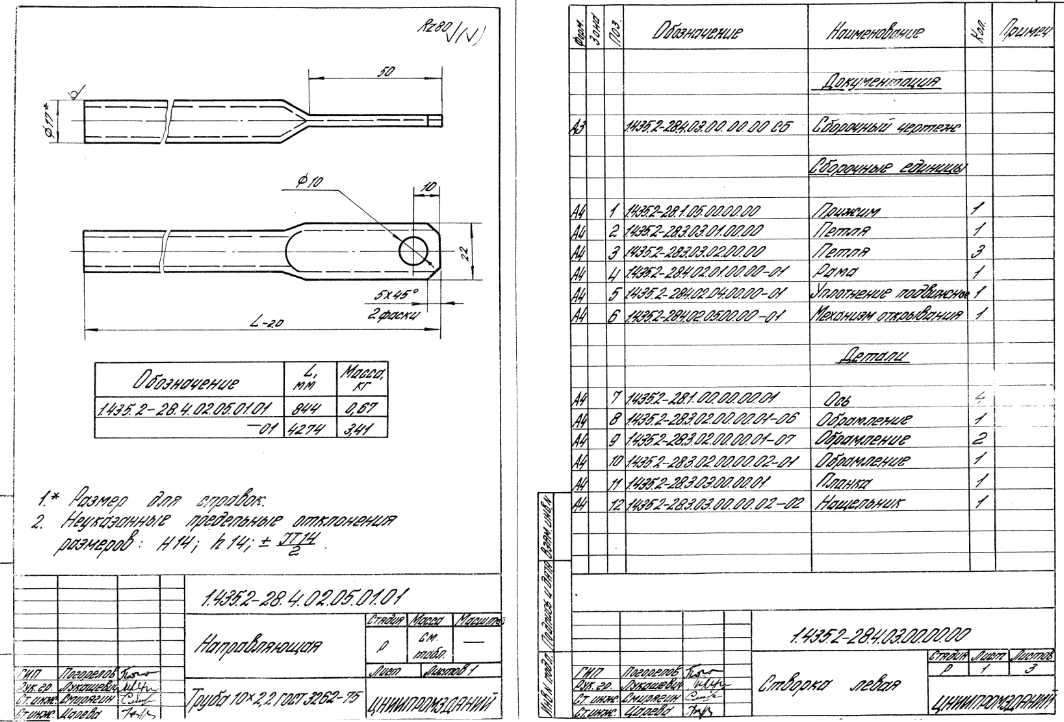

Направляющая; Створка левая - 36 стр

1064 × 722 пикс.     Открыть в новом окне

1076 × 736 пикс.     Открыть в новом окне

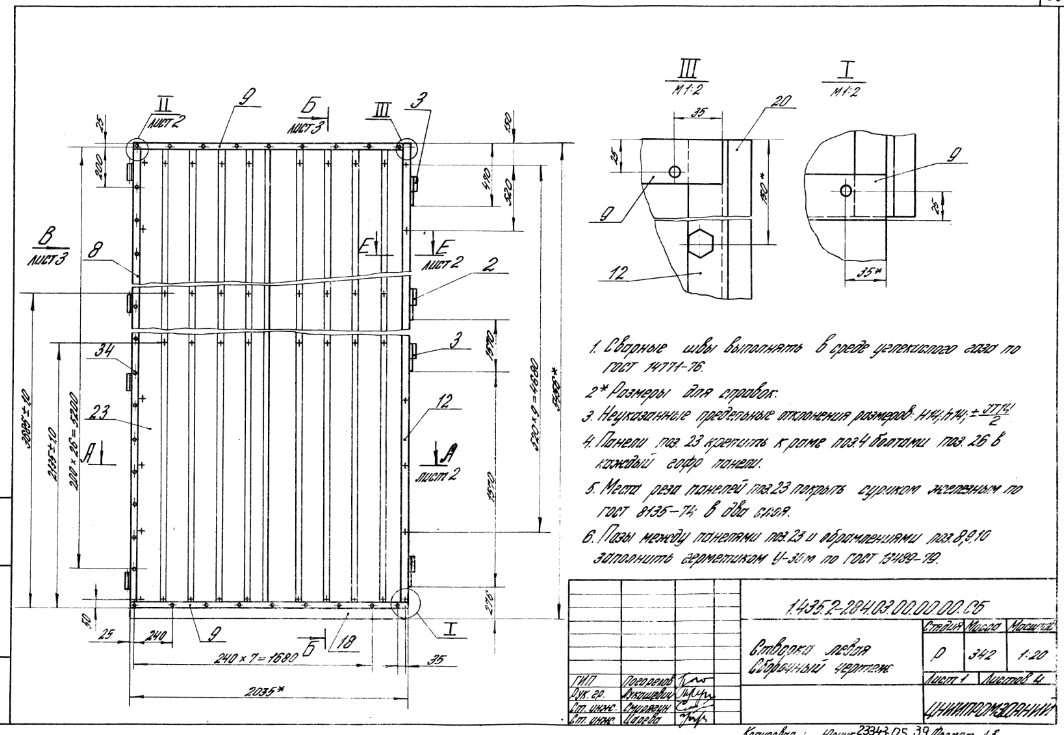

Створка левая. Сборочный чертеж – 38 стр

1064 × 735 пикс.     Открыть в новом окне

1059 × 720 пикс.     Открыть в новом окне

1072 × 734 пикс.     Открыть в новом окне

1072 × 736 пикс.     Открыть в новом окне

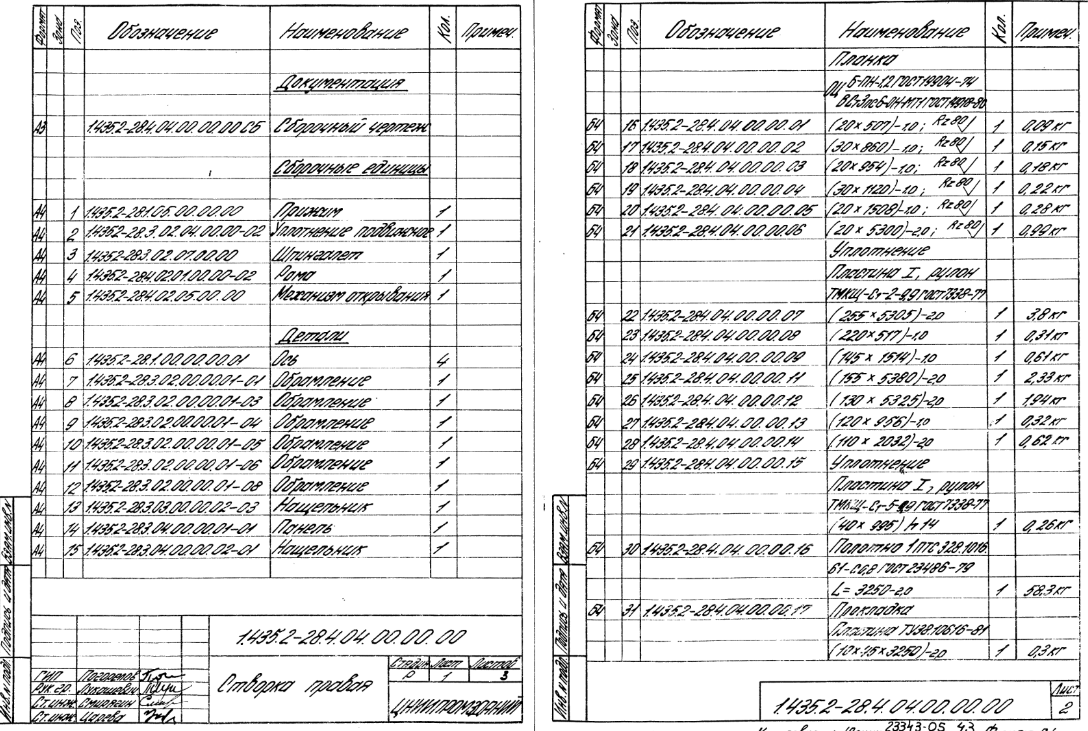

Створка правая – 42 стр

1088 × 731 пикс.     Открыть в новом окне

Прижим – 43 стр

1072 × 730 пикс.     Открыть в новом окне

Створка правая. Сборочный чертеж – 44 стр

1064 × 731 пикс.     Открыть в новом окне

1073 × 733 пикс.     Открыть в новом окне

1083 × 733 пикс.     Открыть в новом окне

1076 × 730 пикс.     Открыть в новом окне

1076 × 730 пикс.     Открыть в новом окне

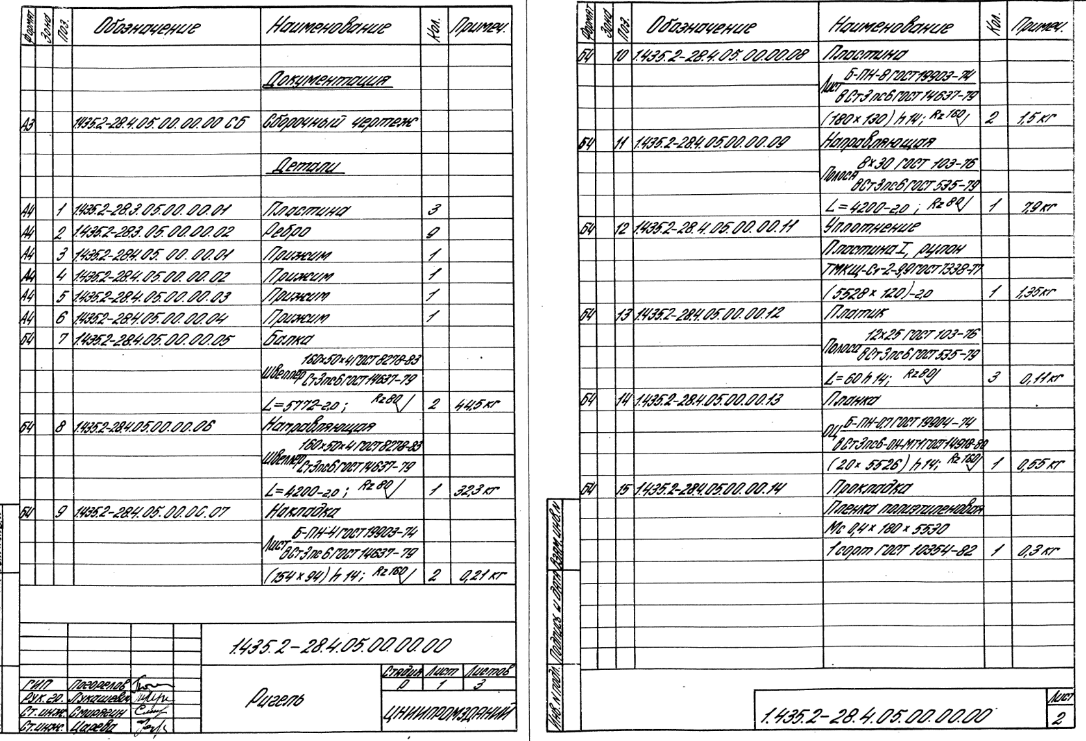

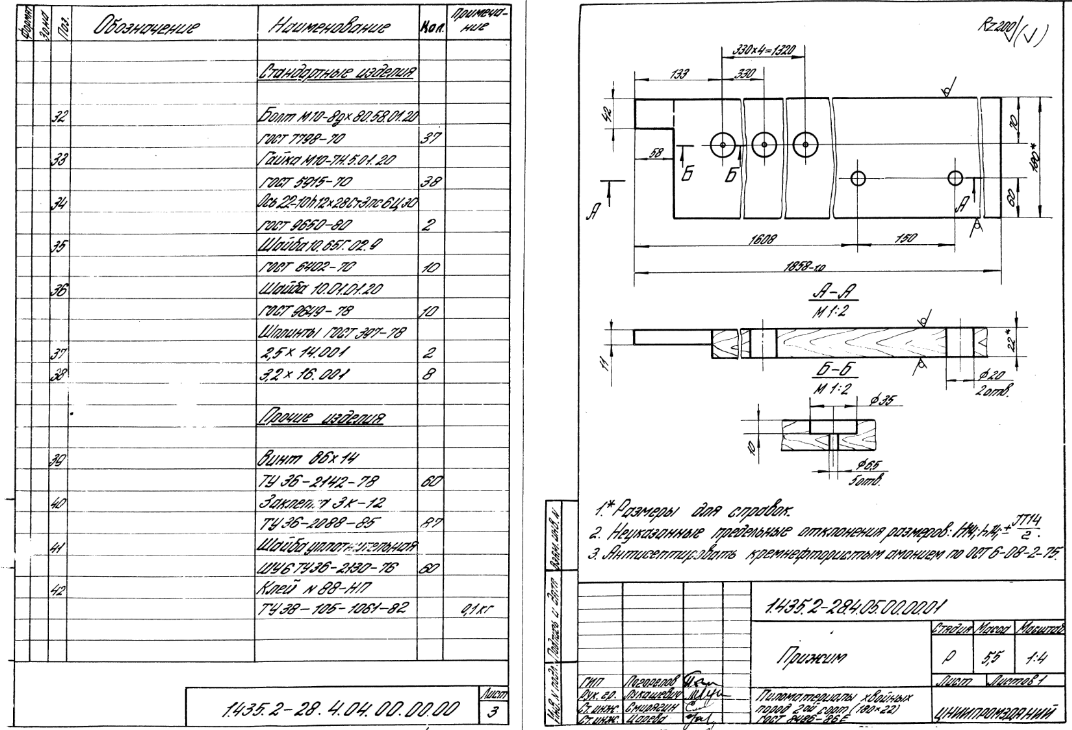

Ригель – 49 стр

1086 × 741 пикс.     Открыть в новом окне

Прижим – 50 стр

1083 × 724 пикс.     Открыть в новом окне

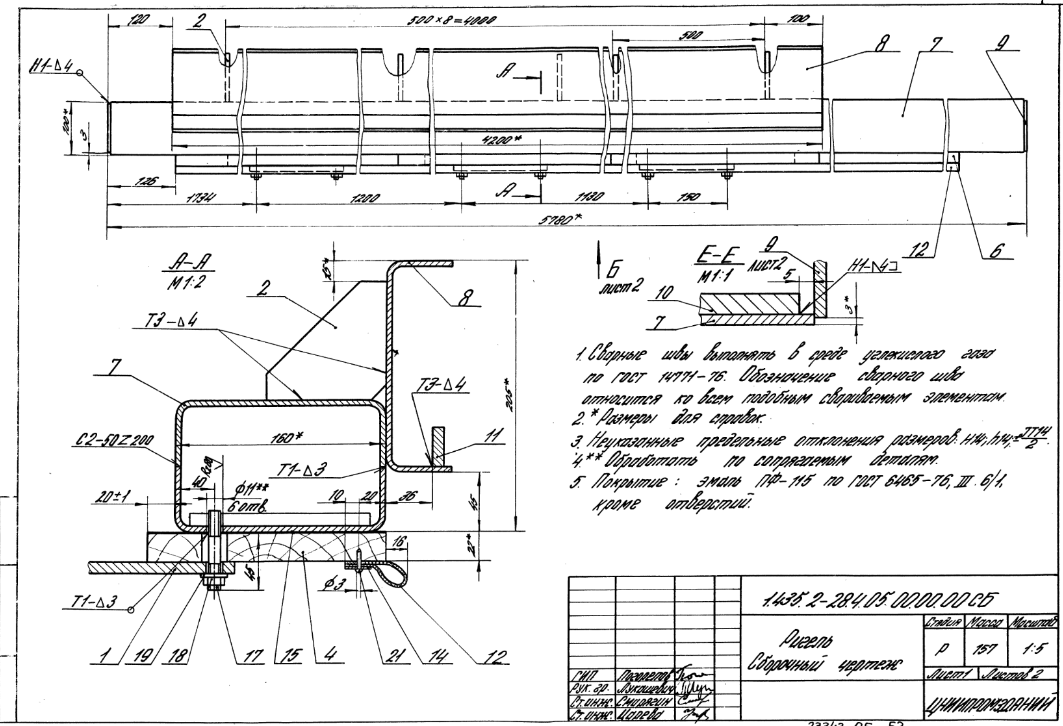

Ригель. Сборочный чертеж – 51 стр

1063 × 726 пикс.     Открыть в новом окне

1075 × 733 пикс.     Открыть в новом окне

Прижим – 53 стр

1089 × 739 пикс.     Открыть в новом окне

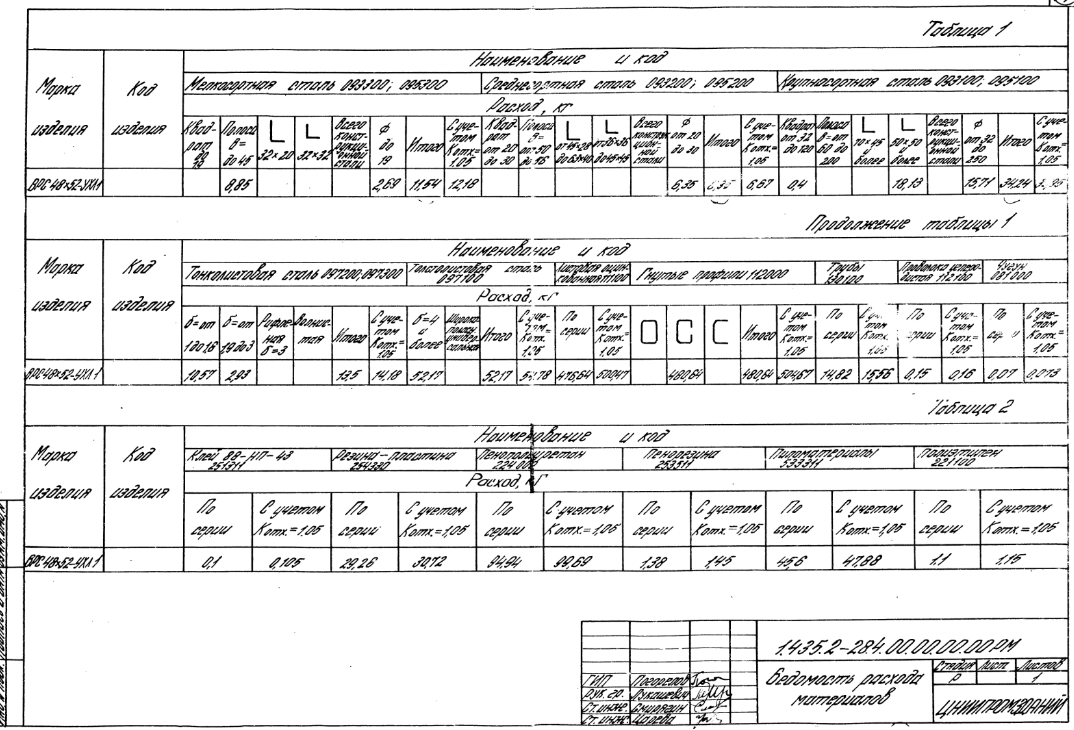

Ведомость расхода материалов – 54 стр
