Серия 1.450-1 Лестницы из сборных железобетонных ступеней по стальным косоурам для многоэтажных производственных зданий промышленных предприятий. Выпуск 2.

Описание

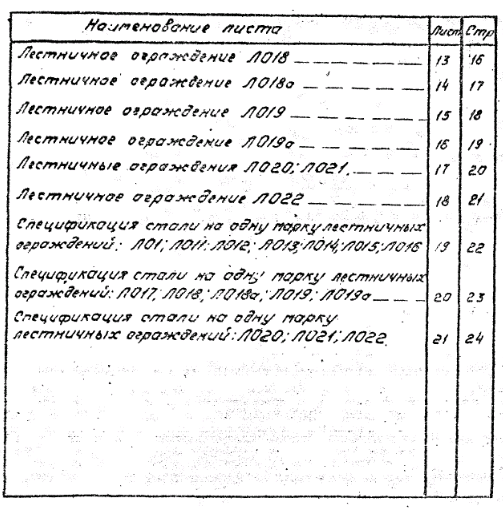

Выпуск 2 Стальные изделия. Рабочие чертежи
510 × 505 пикс.     Открыть в новом окне
503 × 509 пикс.     Открыть в новом окне

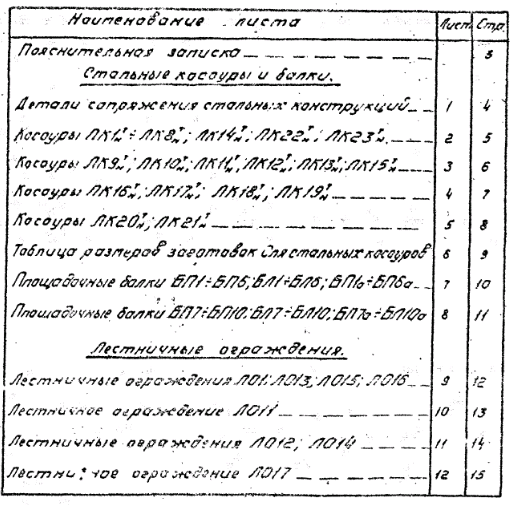

Пояснительная записка – 3 стр

Выпуск 2 серии 1.450-1 содержит чертежи стальных косоуров, балок лестничных площадок и рабочие чертежи лестничных ограждений.
Номенклатура стальных косоуров и балок приведена в выпуске 0 на листе 2.
Стальные косоуры, площадочные балки и элементы ограждений лестниц выполняются из углеродистой стали «Сталь3» по ГОСТ 380-71.
В конкретном проекте сталь должна заказываться: сталь углеродистая для сварных конструкций марки ВСт3кп2.
Прокатная сталь для косоуров и балок должна удовлетворять требованию испытания на изгиб на 180 МЉв холодном состоянии по нормам, указанным в табл.2 ГОСТ 380-71.
Стальные элементы разработаны для зданий с обычной (неагрессивной) средой. При наличии агрессивной среды конструкции должны быть защищены согласно «Указаниям по проектированию антикоррозийной защиты строительных конструкций» (СН 262-67).
Транспортировка металлических конструкций и элементов ограждения должна производиться с соблюдением мед. Предупреждающих их повреждение. Панели ограждений должны быть соединены в пакеты.

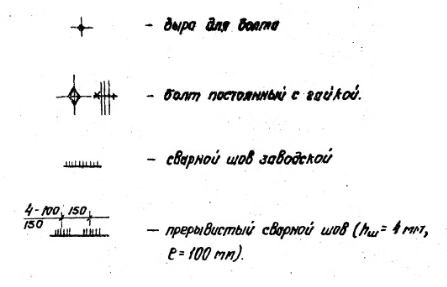

Условные обозначения.
В настоящей серии приняты следующие условные обозначения:
447 × 287 пикс.     Открыть в новом окне

Стальные косоуры и балки

Детали сопряжения стальных конструкций – 4 стр

976 × 669 пикс.     Открыть в новом окне

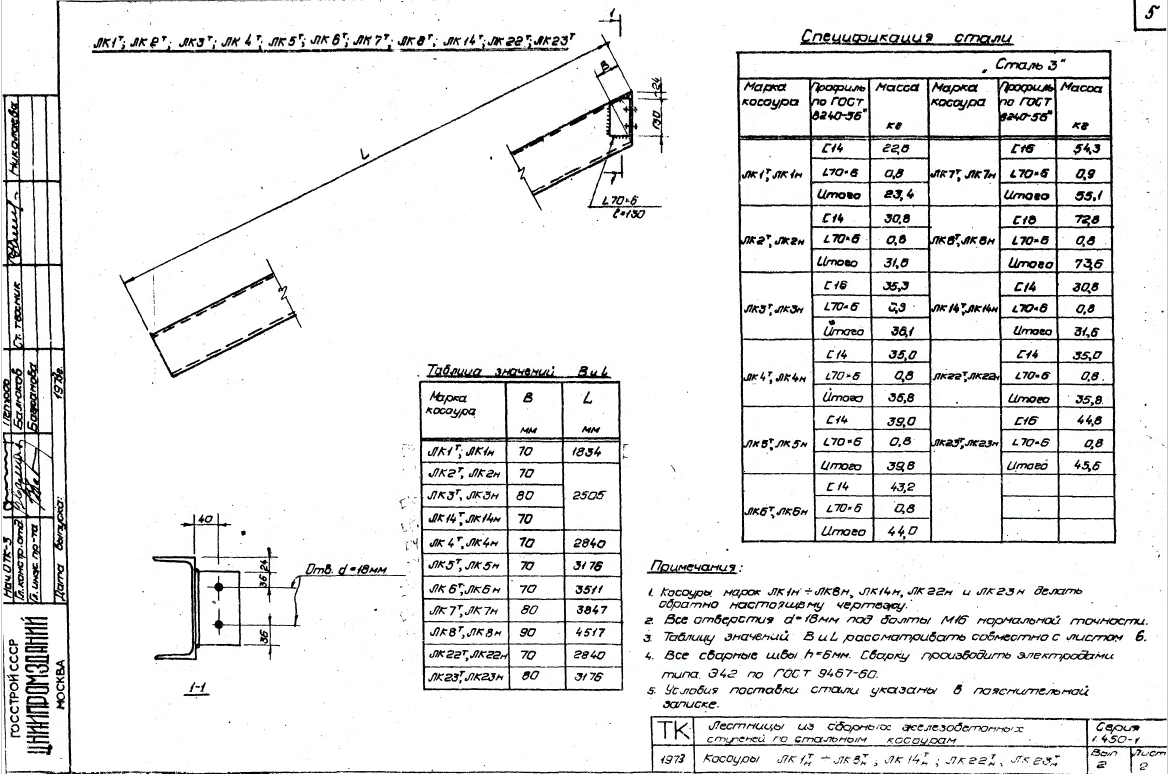

Косоуры ЛК1т/н – ЛК8т/н; ЛК14т/н; ЛК22т/н; ЛК23т/н – 5 стр

1172 × 774 пикс.     Открыть в новом окне

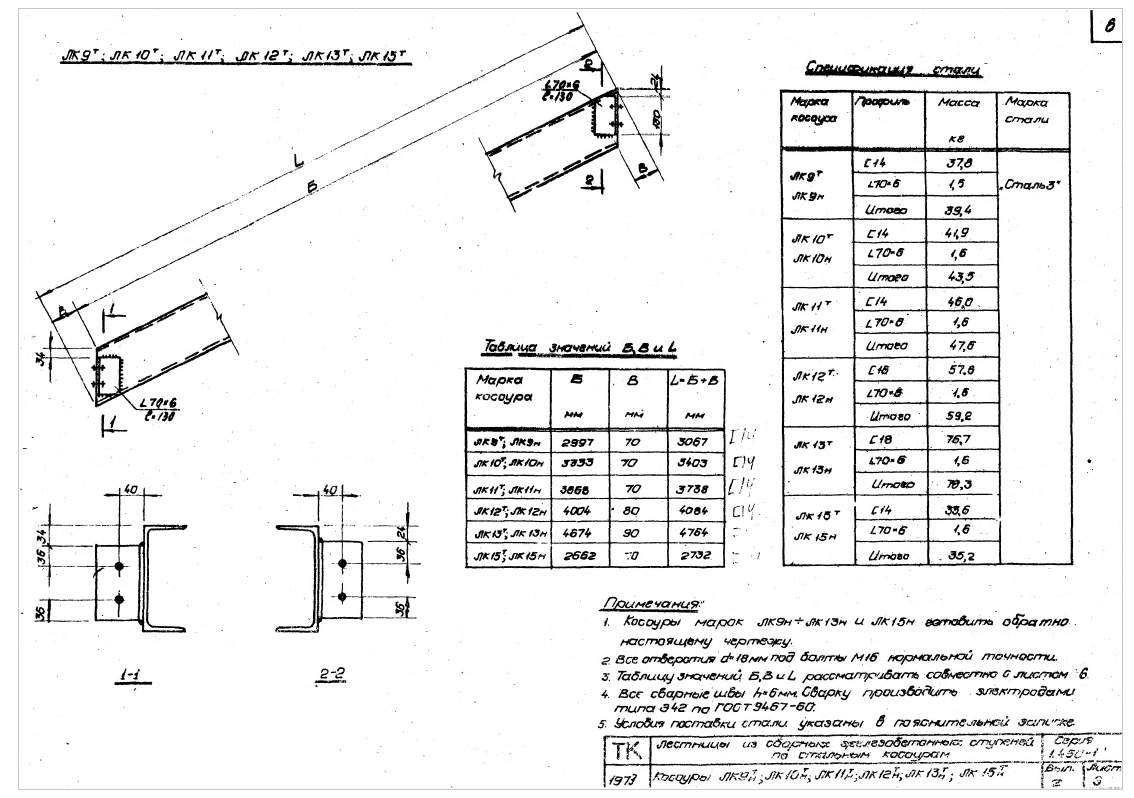

Косоуры ЛК9т/н; ЛК10т/н; ЛК11т/н; ЛК12т/н; ЛК13т/н; ЛК15т/н – 6 стр

1134 × 798 пикс.     Открыть в новом окне

Косоуры ЛК16т/н; ЛК17т/н; ЛК18т/н; ЛК19т/н – 7 стр

1125 × 786 пикс.     Открыть в новом окне

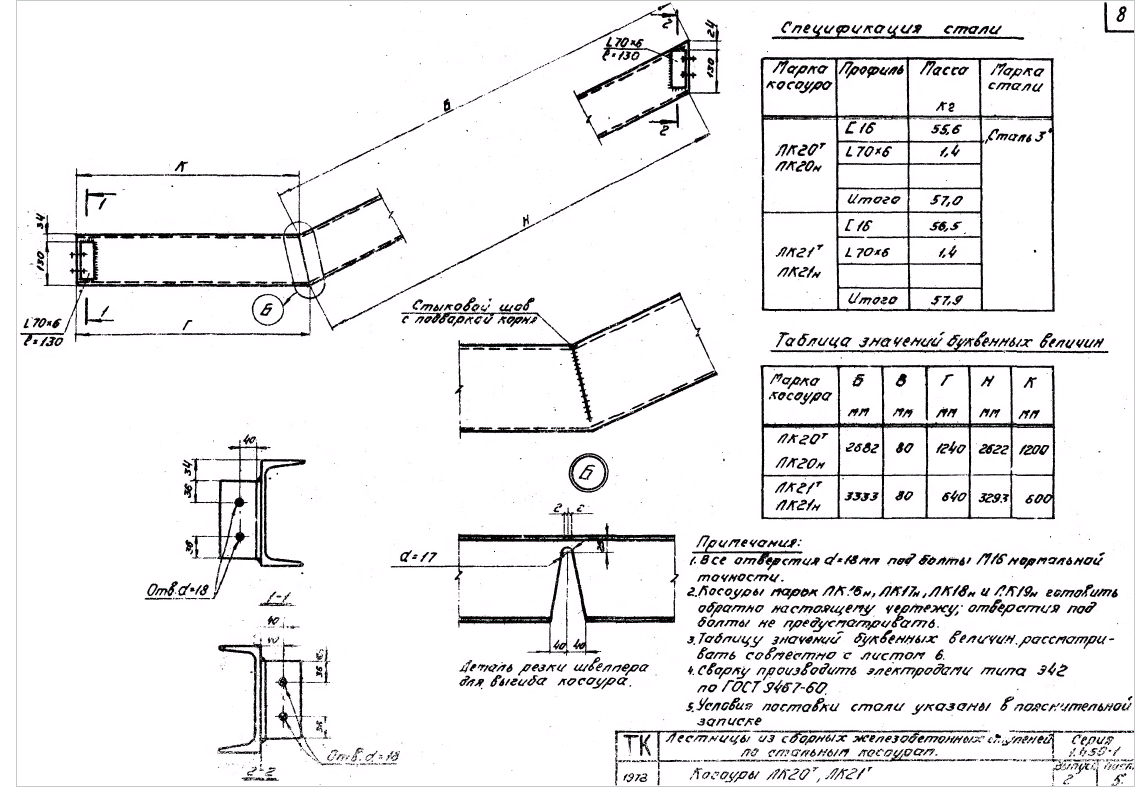

Косоуры ЛК20т/н; ЛК21т/н; - 8 стр

1135 × 797 пикс.     Открыть в новом окне

Таблица размеров заготовок для стальных косоуров – 9 стр

1128 × 787 пикс.     Открыть в новом окне

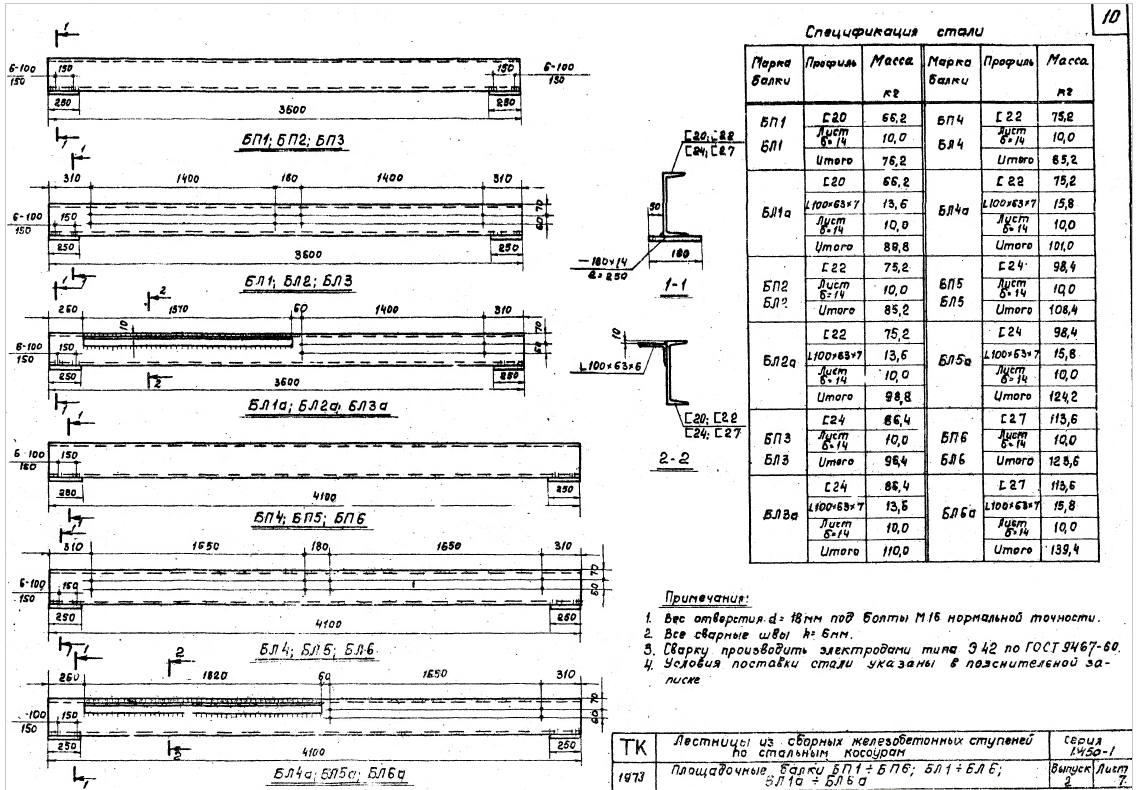

Площадочные балки БП1 – БП6; БЛ1 – БЛ6; БЛ1а-БЛ6а – 10 стр

1141 × 790 пикс.     Открыть в новом окне

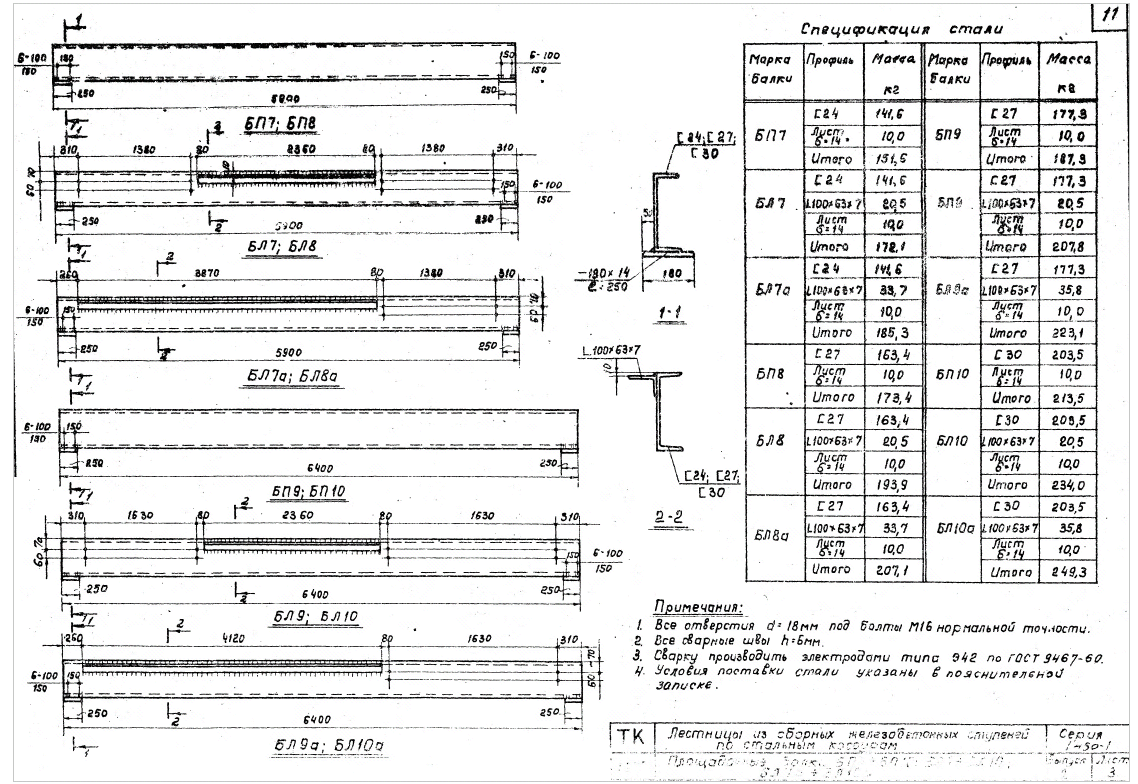

Площадочные балки БП7 – БП10; БЛ7 – БЛ10; БЛ7а-БЛ10а – 11 стр

1138 × 784 пикс.     Открыть в новом окне

Лестничные ограждения

Лестничные ограждения ЛО1; ЛО13; ЛО15; ЛО16 – 12 стр

1103 × 810 пикс.     Открыть в новом окне

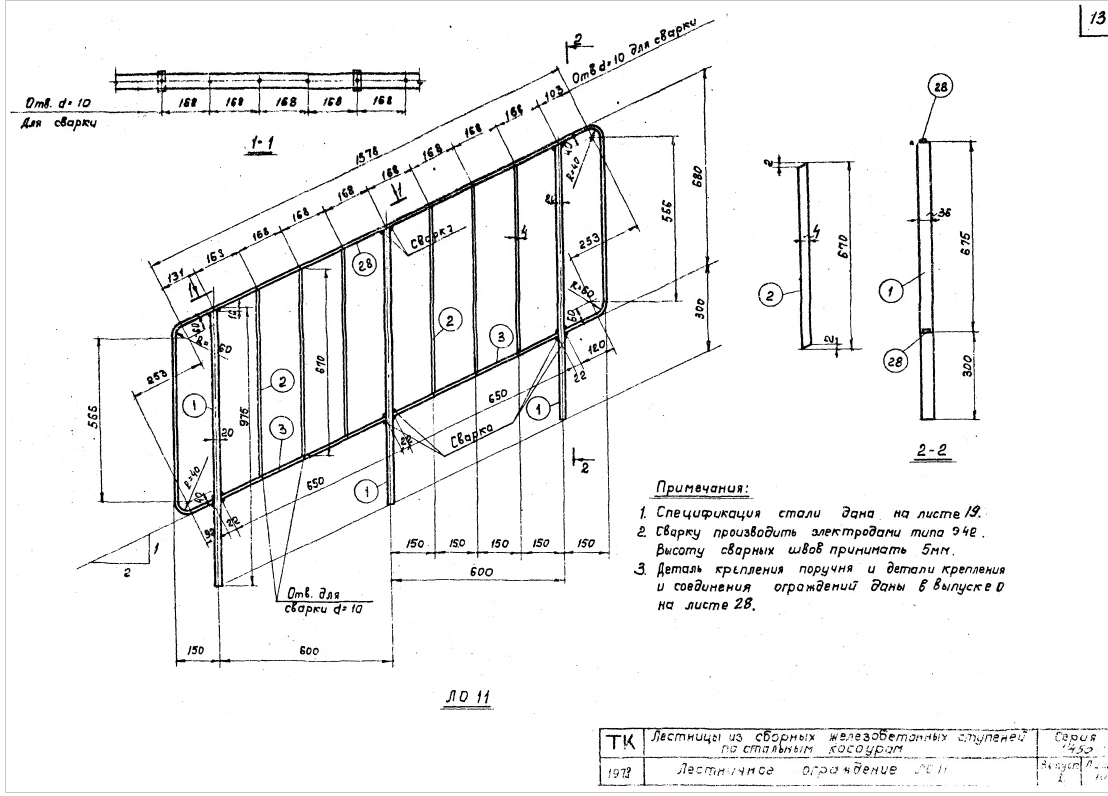

Лестничное ограждение ЛО11 – 13 стр

1108 × 796 пикс.     Открыть в новом окне

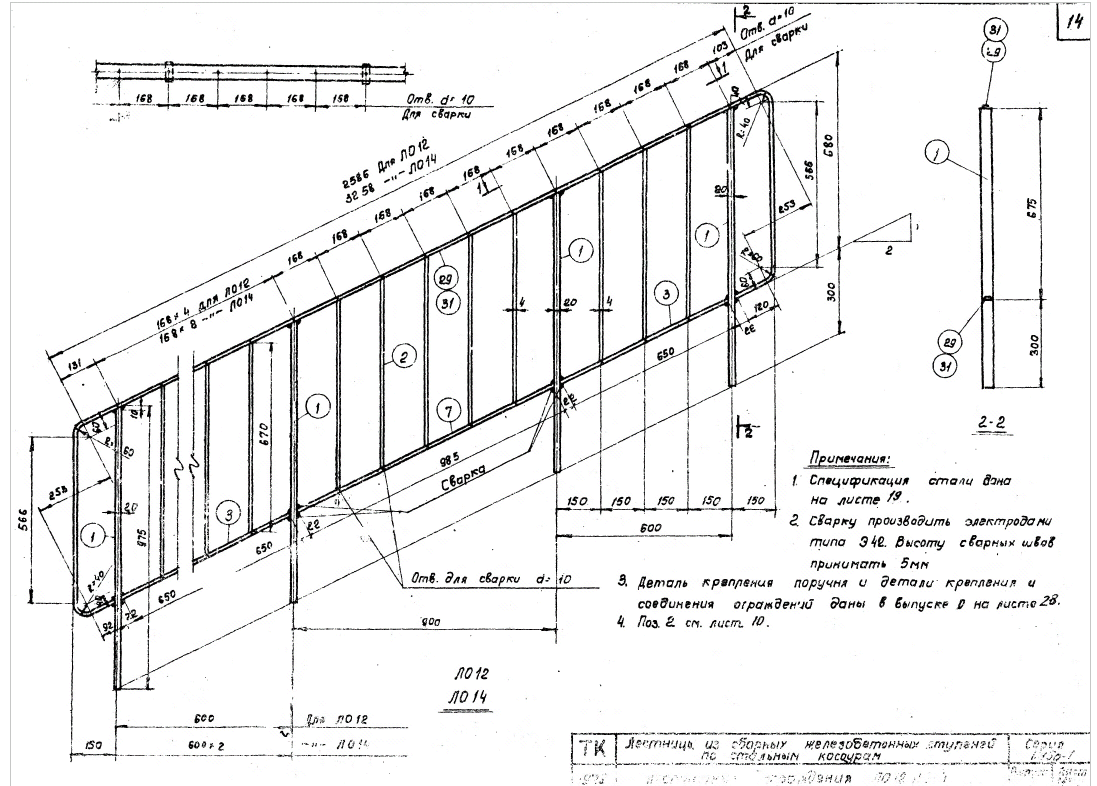

Лестничные ограждения ЛО12; ЛО14 - 14 стр

1097 × 786 пикс.     Открыть в новом окне

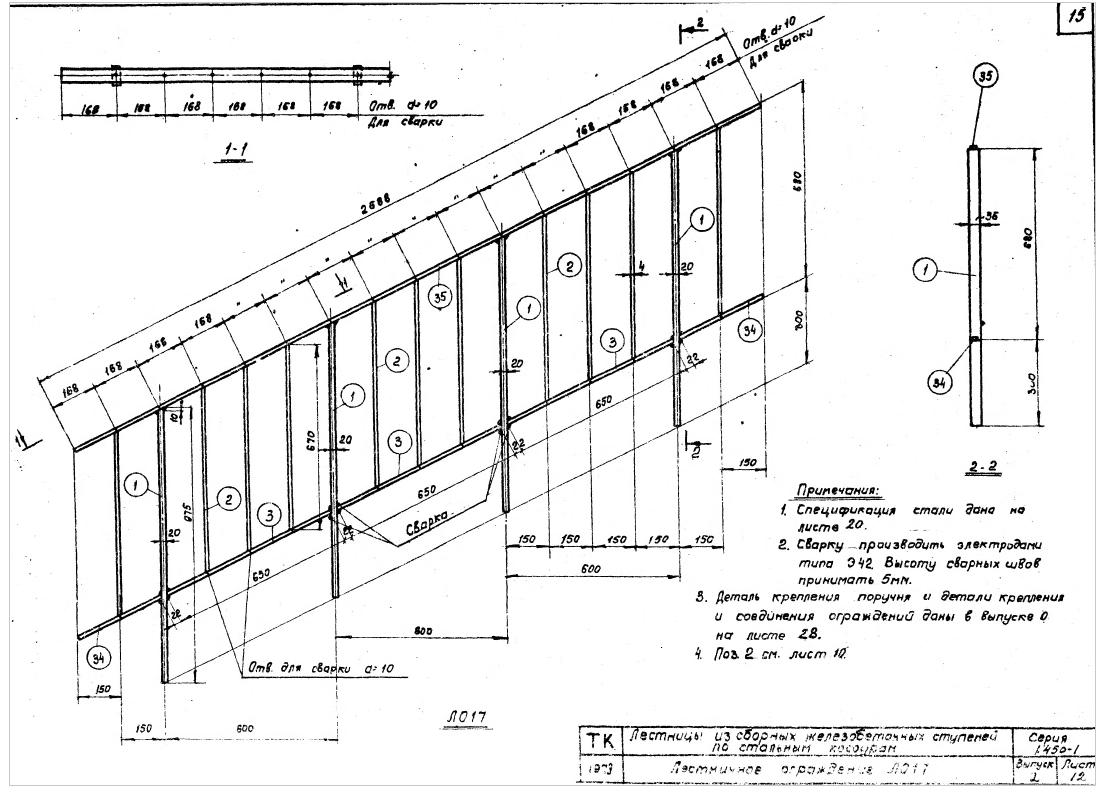

Лестничное ограждение ЛО17 – 15 стр

1108 × 795 пикс.     Открыть в новом окне

Лестничное ограждение ЛО18 – 16 стр

1127 × 793 пикс.     Открыть в новом окне

Лестничное ограждение ЛО18а – 17 стр

1137 × 798 пикс.     Открыть в новом окне

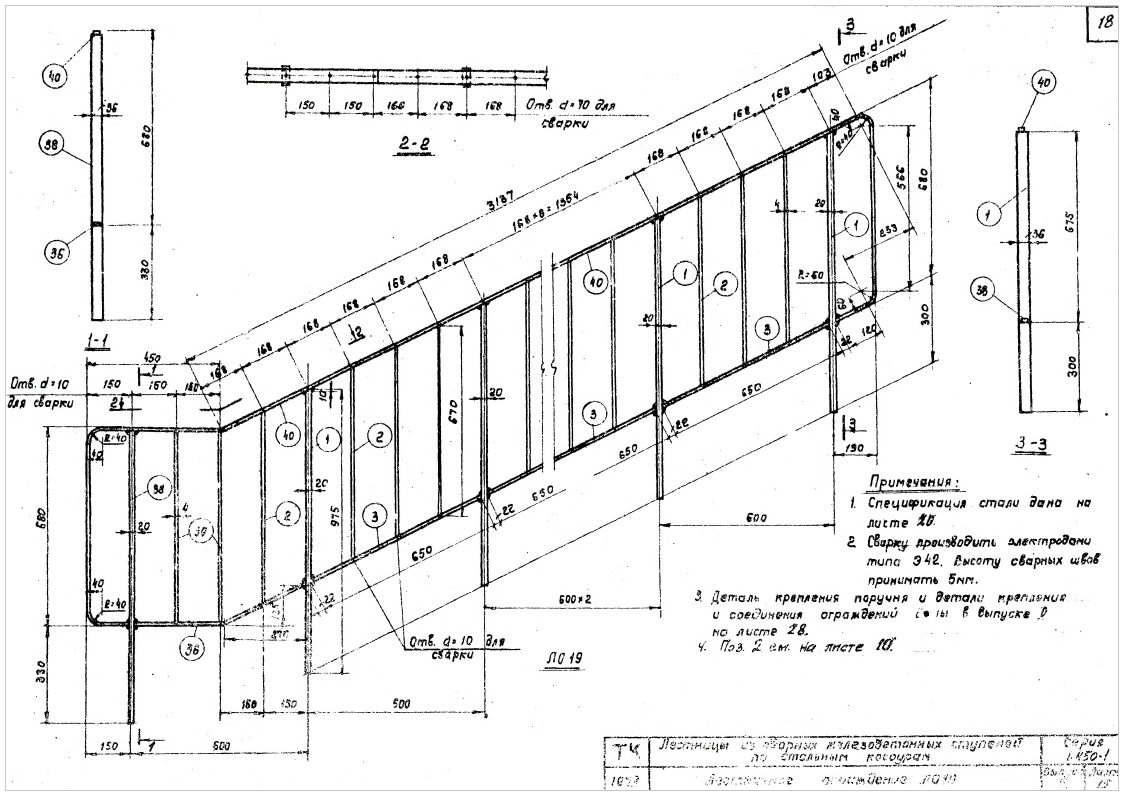

Лестничное ограждение ЛО19 – 18 стр

1128 × 804 пикс.     Открыть в новом окне

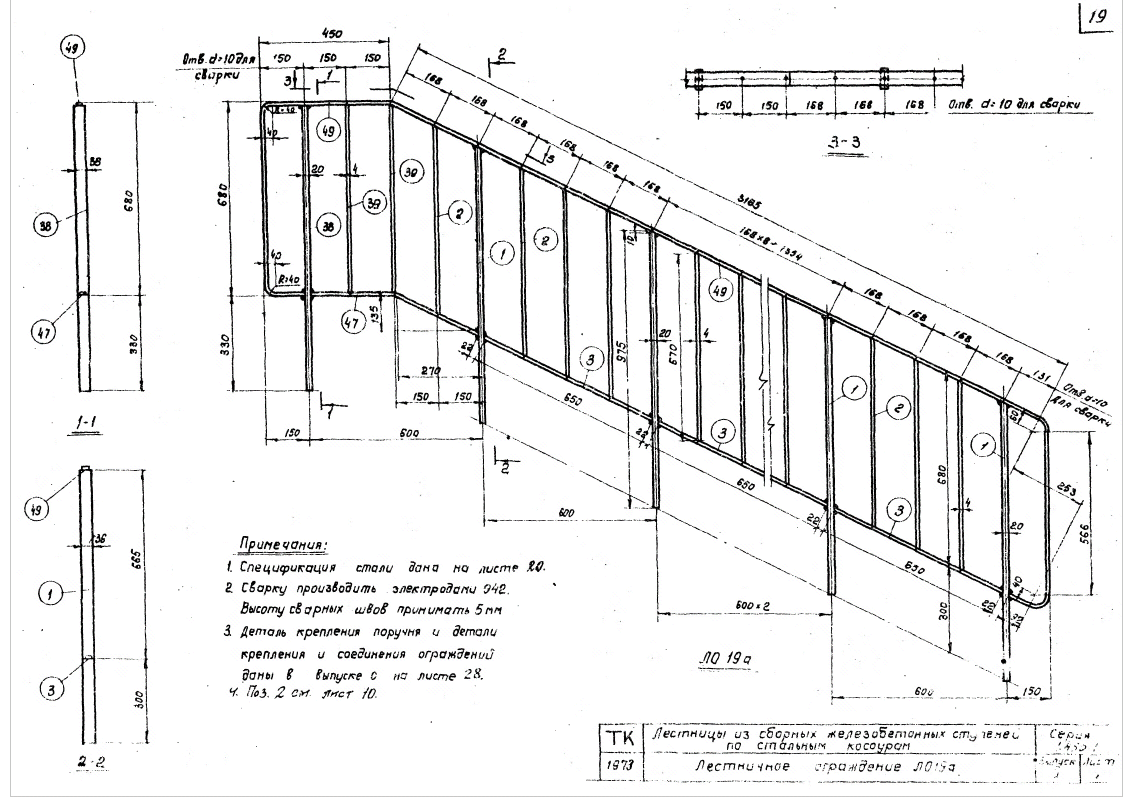

Лестничное ограждение ЛО19а – 19 стр

1127 × 798 пикс.     Открыть в новом окне

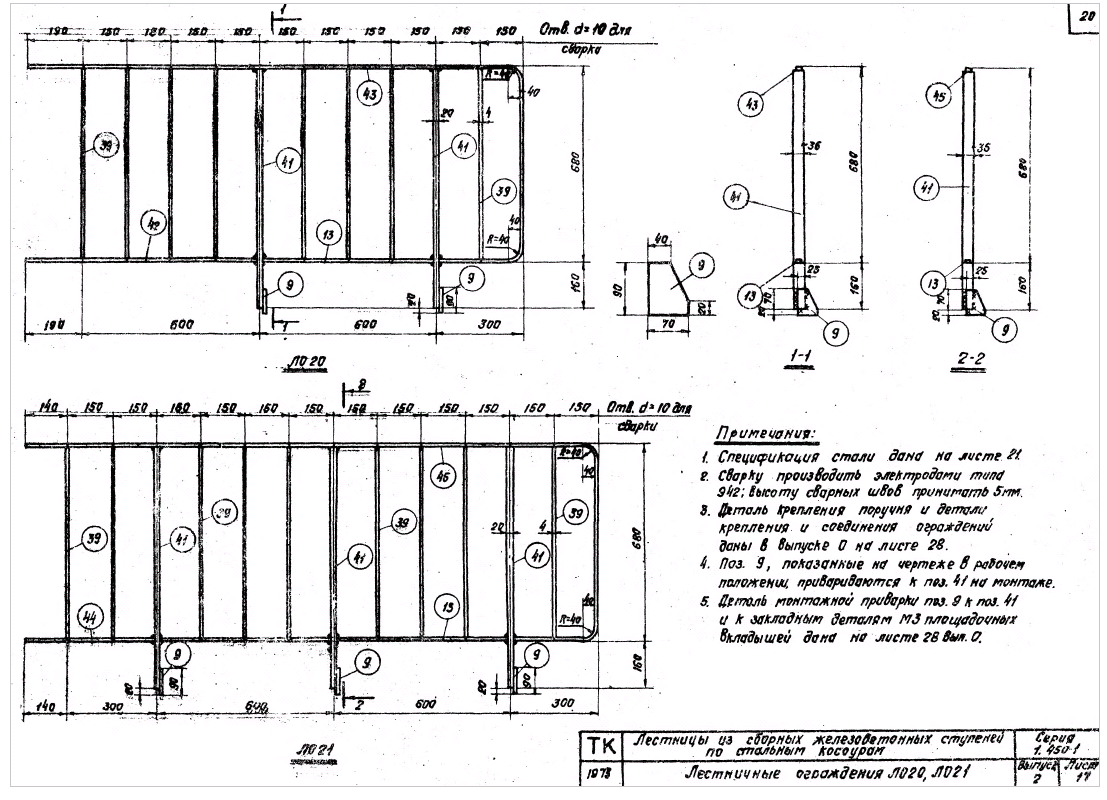

Лестничные ограждения ЛО20; ЛО21 – 20 стр

1107 × 800 пикс.     Открыть в новом окне

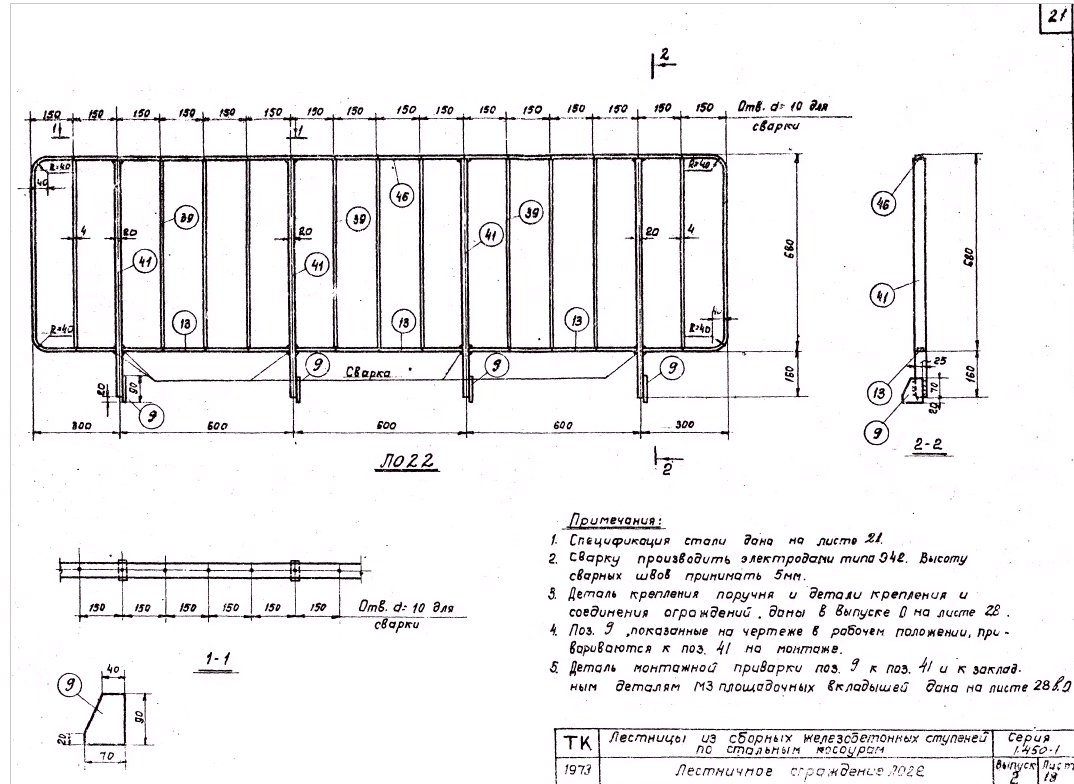

Лестничное ограждение ЛО22 – 21 стр

1074 × 784 пикс.     Открыть в новом окне

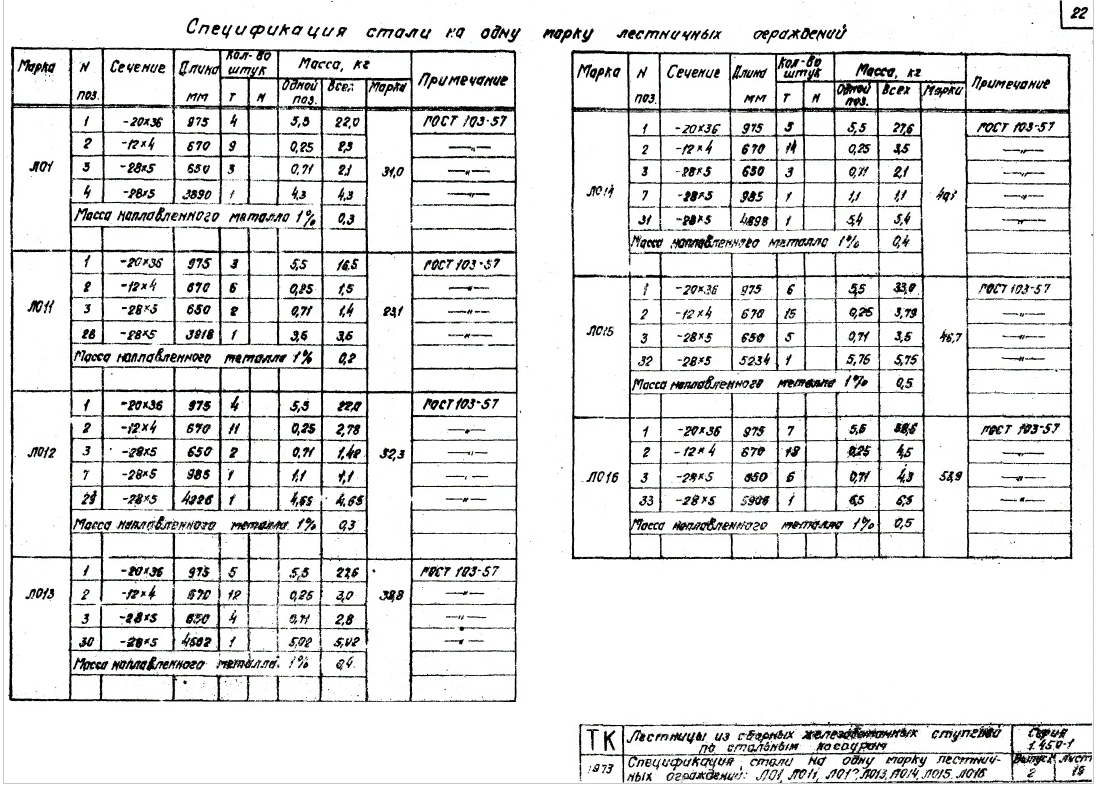

Спецификация стали на одну марку лестничных ограждений: ЛО1; ЛО11; ЛО12; ЛО13; ЛО14; ЛО15; ЛО16 – 22 стр

1098 × 786 пикс.     Открыть в новом окне

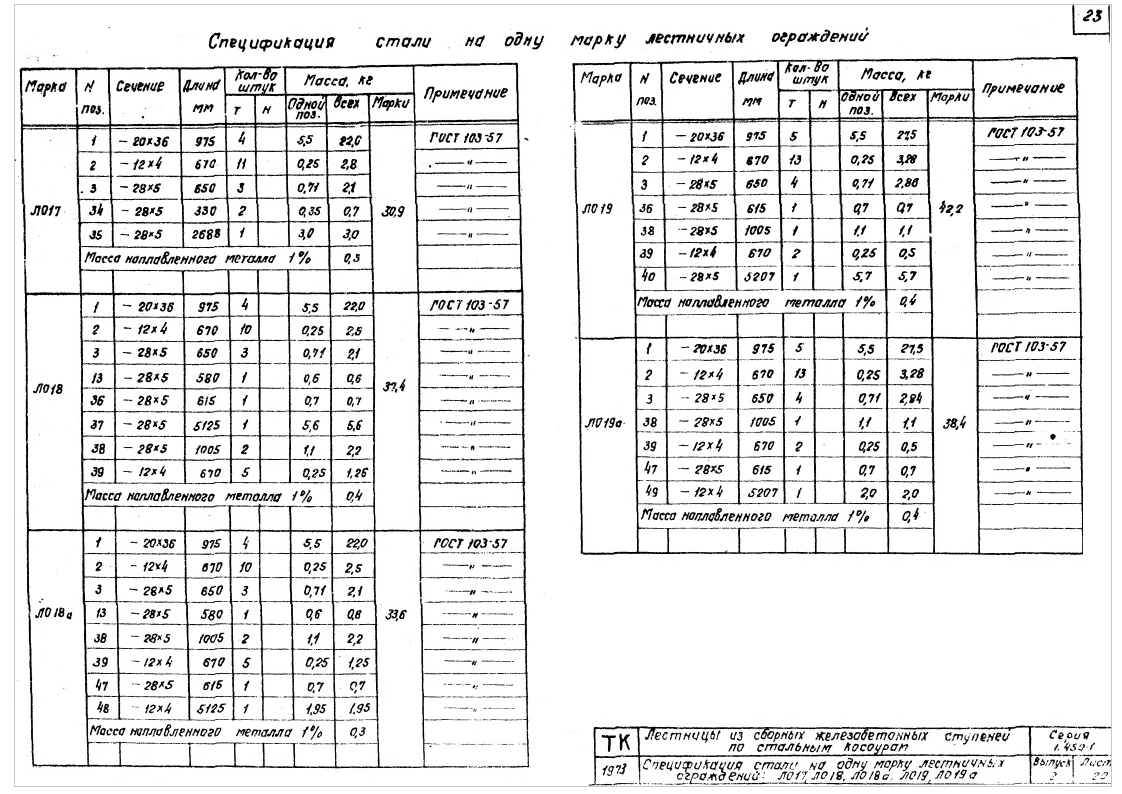

Спецификация стали на одну марку лестничных ограждений: ЛО17; ЛО18; ЛО18а; ЛО19; ЛО19а – 23 стр

1122 × 794 пикс.     Открыть в новом окне

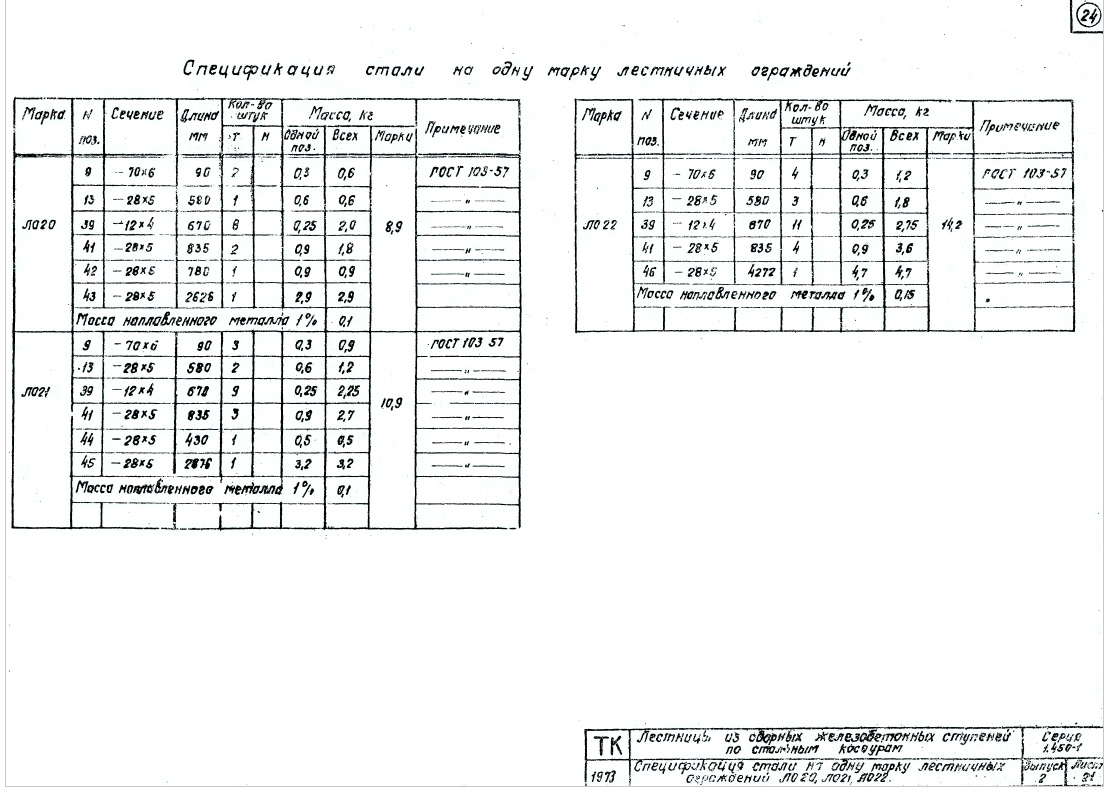

Спецификация стали на одну марку лестничных ограждений: ЛО20; ЛО21; ЛО22 – 24 стр

1110 × 795 пикс.     Открыть в новом окне (
